  1. MRAR – Radiolokační a radionavigační systémy PŘEDNÁŠKA 2 1.10.2013 Jiří Šebesta Ústav radioelektroniky FEKT VUT v Brně

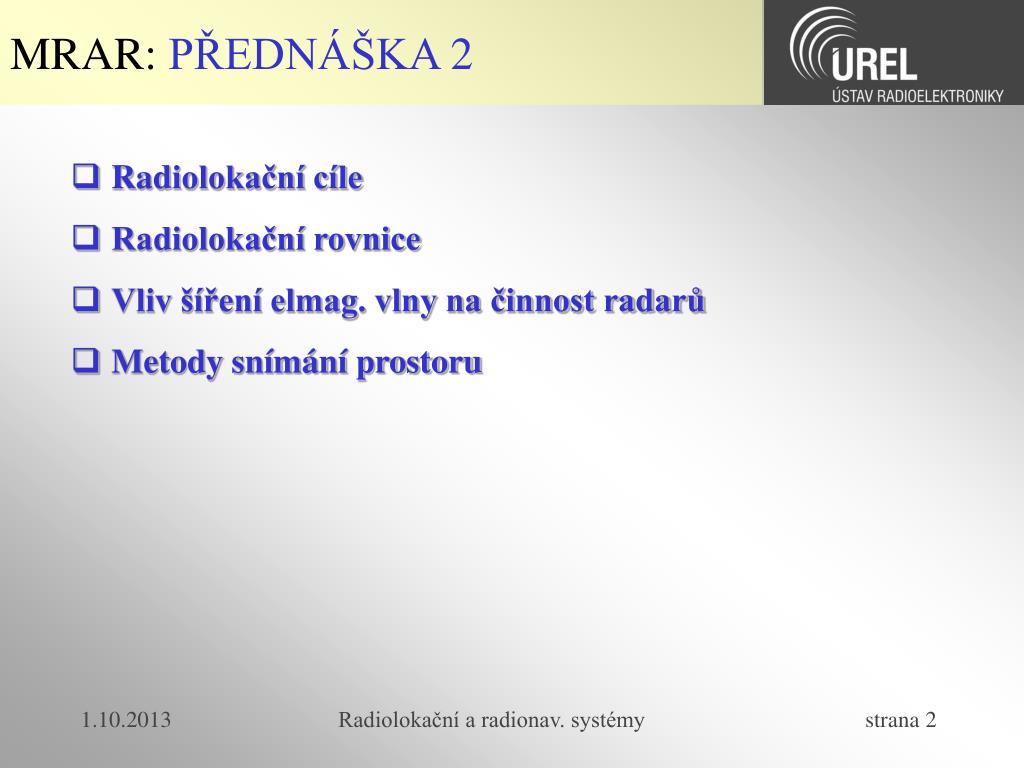

  2. MRAR:PŘEDNÁŠKA 2 • Radiolokační cíle • Radiolokační rovnice • Vliv šíření elmag. vlny na činnost radarů • Metody snímání prostoru Radiolokační a radionav. systémy

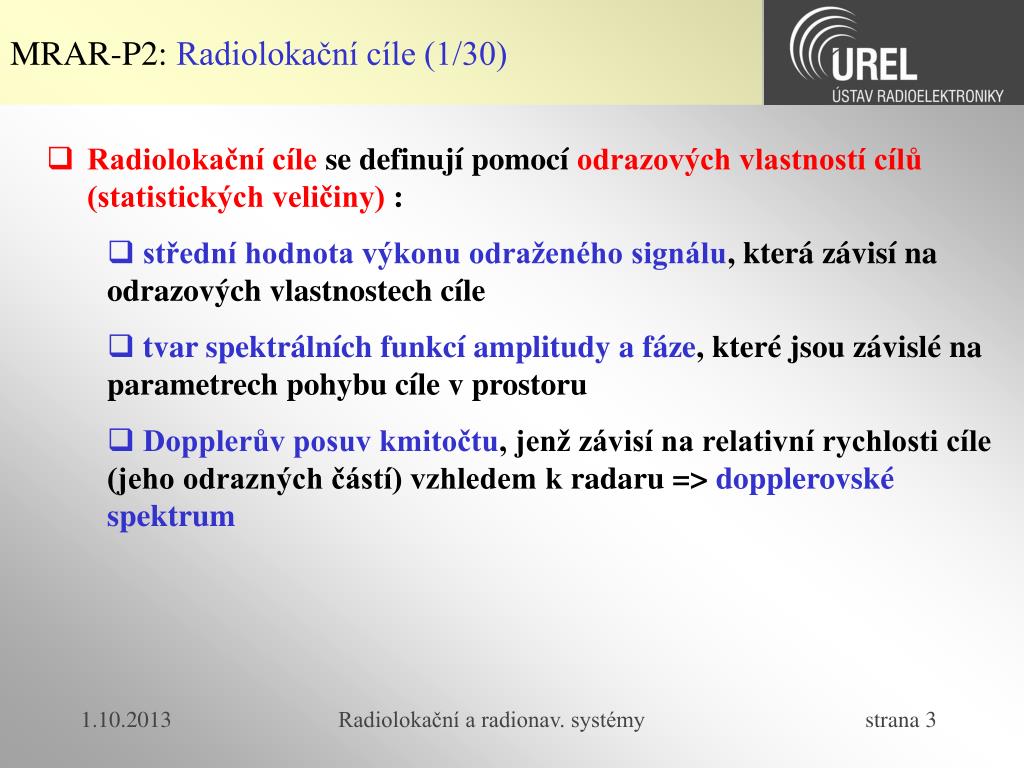

  3. MRAR-P2:Radiolokační cíle (1/30) • Radiolokační cíle se definují pomocí odrazových vlastností cílů (statistických veličiny): • střední hodnota výkonu odraženého signálu, která závisí na odrazových vlastnostech cíle • tvar spektrálních funkcí amplitudy a fáze, které jsou závislé na parametrech pohybu cíle v prostoru • Dopplerův posuv kmitočtu, jenž závisí na relativní rychlosti cíle (jeho odrazných částí) vzhledem k radaru => dopplerovské spektrum Radiolokační a radionav. systémy

  4. MRAR-P2:Radiolokační cíle (2/30) • Sekundární vyzařování dělíme na: • odraz, který nastává jsou-li rozměry cíle velké vůči použité vlnové délce měřícího signálu a odrazná plocha je "hladká", (platí Snellovy zákony) • rozptyl, jenž vzniká jsou-li rozměry cíle velké vůči použité vlnové délce měřícího signálua povrch cíle je "drsný" • rezonanční zařízení, které nastává jsou-li rozměry cíle srovnatelné s vlnovou délkou měřícího signálu a orientované rovnoběžně s vektorem elektrického pole záření • difrakci, jež nastává jsou-li rozměry cíle malé ve srovnání s vlnovou délkou měřícího signálu, energie přímé vlny se kolem cíle ohýbá (obtékání cíle) Radiolokační a radionav. systémy

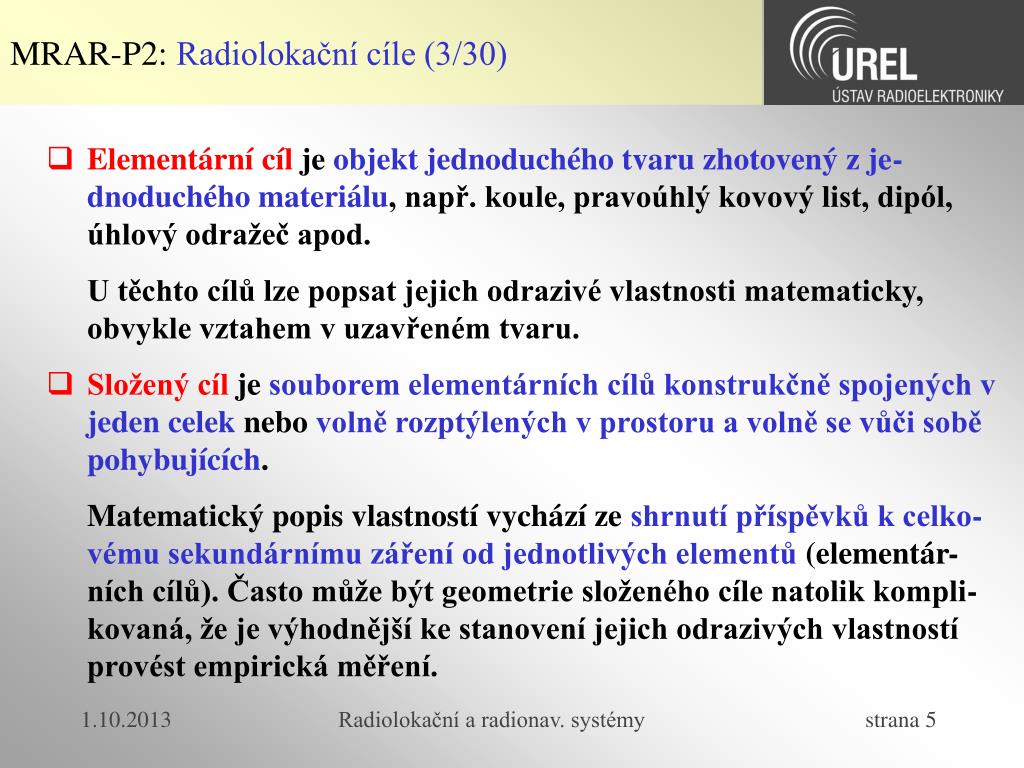

  5. MRAR-P2:Radiolokační cíle (3/30) • Elementární cíl je objekt jednoduchého tvaru zhotovený z je-dnoduchého materiálu, např. koule, pravoúhlý kovový list, dipól, úhlový odražeč apod. U těchto cílů lze popsat jejich odrazivé vlastnosti matematicky, obvykle vztahem v uzavřeném tvaru. • Složený cíl je souborem elementárních cílů konstrukčně spojených v jeden celek nebo volně rozptýlených v prostoru a volně se vůči sobě pohybujících. Matematický popis vlastností vychází ze shrnutí příspěvků k celko-vému sekundárnímu záření od jednotlivých elementů (elementár-ních cílů). Často může být geometrie složeného cíle natolik kompli-kovaná, že je výhodnější ke stanovení jejich odrazivých vlastností provést empirická měření. Radiolokační a radionav. systémy

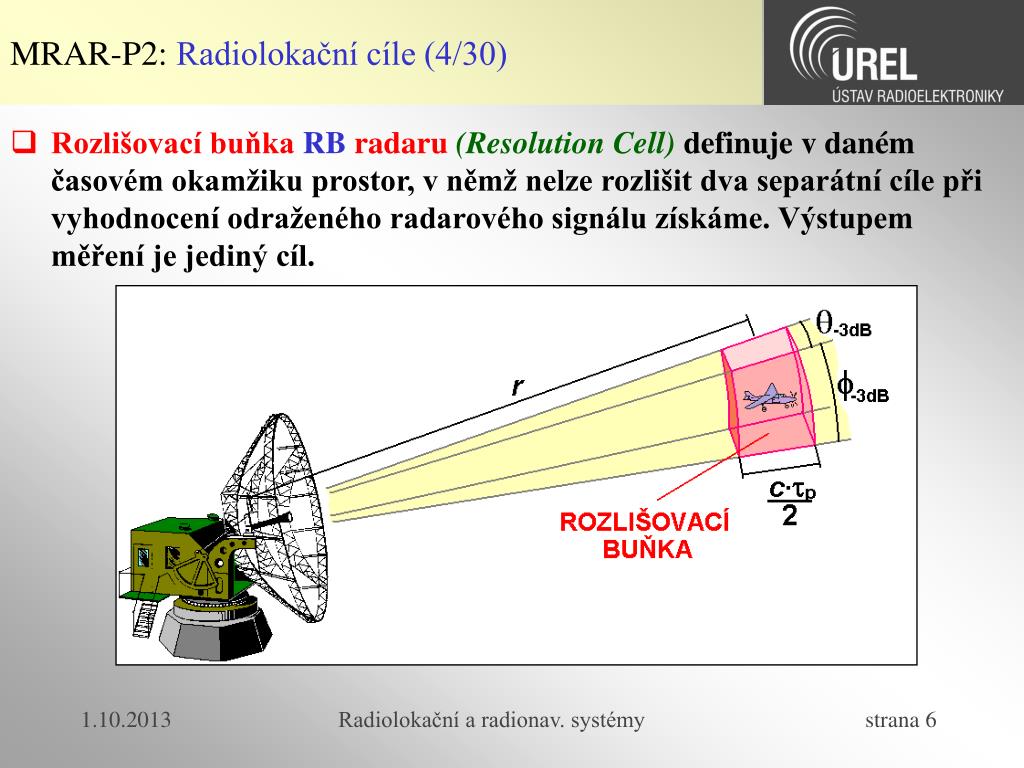

  6. MRAR-P2:Radiolokační cíle (4/30) • Rozlišovací buňka RB radaru (Resolution Cell)definuje v daném časovém okamžiku prostor, v němž nelze rozlišit dva separátní cíle při vyhodnocení odraženého radarového signálu získáme. Výstupem měření je jediný cíl. Radiolokační a radionav. systémy

  7. MRAR-P2:Radiolokační cíle (5/30) • Délka strany RB v hori-zontálním směru: • Pro malý úhel -3dB apro-ximujeme: • Délka strany RB ve vertikálním směru: • Příčná plocha RB: Radiolokační a radionav. systémy

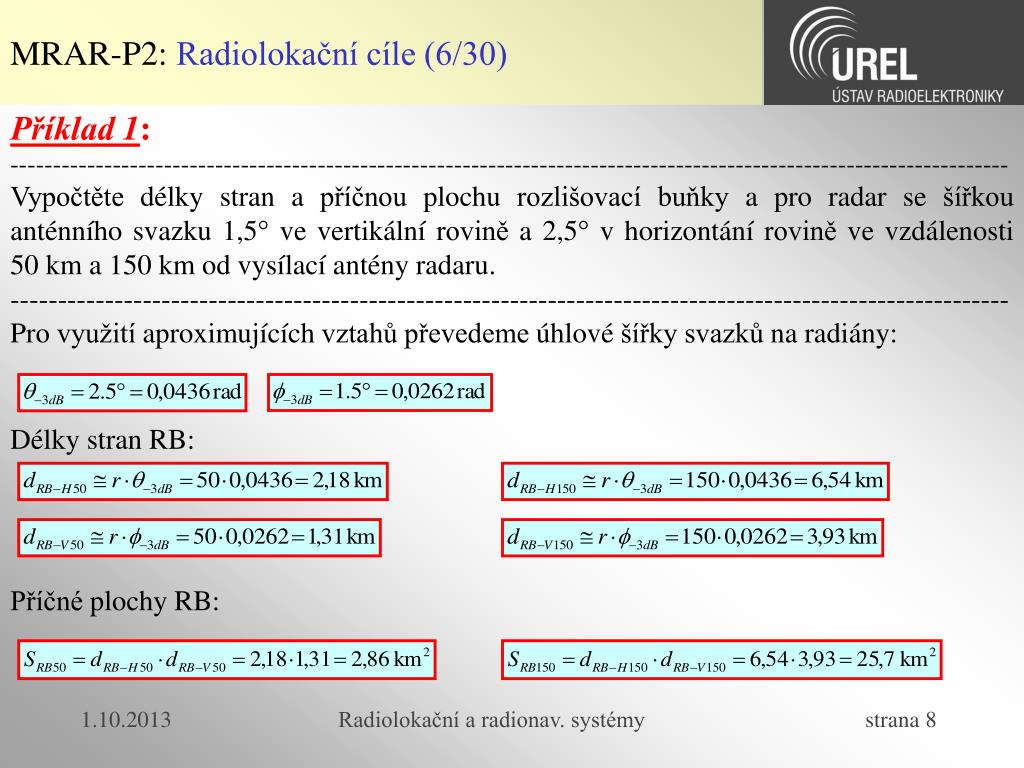

  8. MRAR-P2:Radiolokační cíle (6/30) Příklad 1: --------------------------------------------------------------------------------------------------------------------- Vypočtěte délky stran a příčnou plochu rozlišovací buňky a pro radar se šířkou anténního svazku 1,5° ve vertikální rovině a 2,5° v horizontání rovině ve vzdálenosti 50 km a 150 km od vysílací antény radaru. ---------------------------------------------------------------------------------------------------------- Pro využití aproximujících vztahů převedeme úhlové šířky svazků na radiány: Délky stran RB: Příčné plochy RB: Radiolokační a radionav. systémy

  9. MRAR-P2:Radiolokační cíle (7/30) • Rozlišení v dálce – rozlišení dvou cílů, které leží na společné přímce radar - cíl • Délka ozářeného úseku v dálce: • Ozářený objem: • Rozlišovací schopnost v dálce: Radiolokační a radionav. systémy

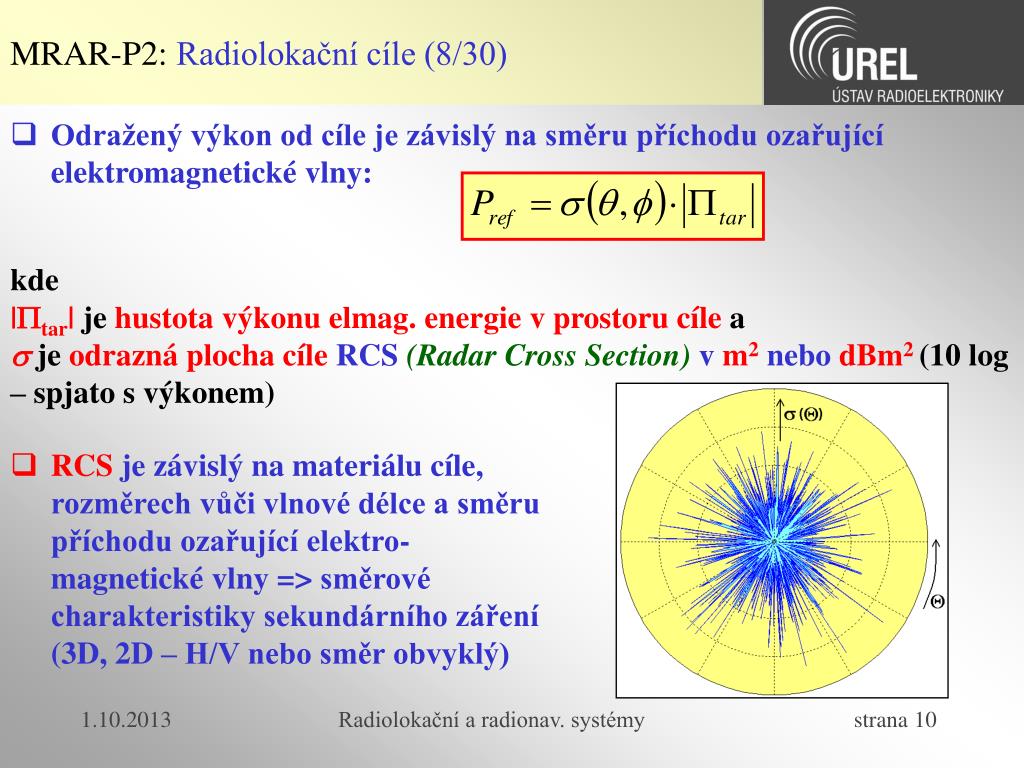

  10. MRAR-P2:Radiolokační cíle (8/30) • Odražený výkon od cíle je závislý na směru příchodu ozařující elektromagnetické vlny: kde |tar| je hustota výkonu elmag. energie v prostoru cíle a jeodrazná plocha cíle RCS(Radar Cross Section) v m2 nebo dBm2(10 log – spjato s výkonem) • RCS je závislý na materiálu cíle, rozměrech vůči vlnové délce a směru příchodu ozařující elektro-magnetické vlny => směrové charakteristiky sekundárního záření (3D, 2D – H/V nebo směr obvyklý) Radiolokační a radionav. systémy

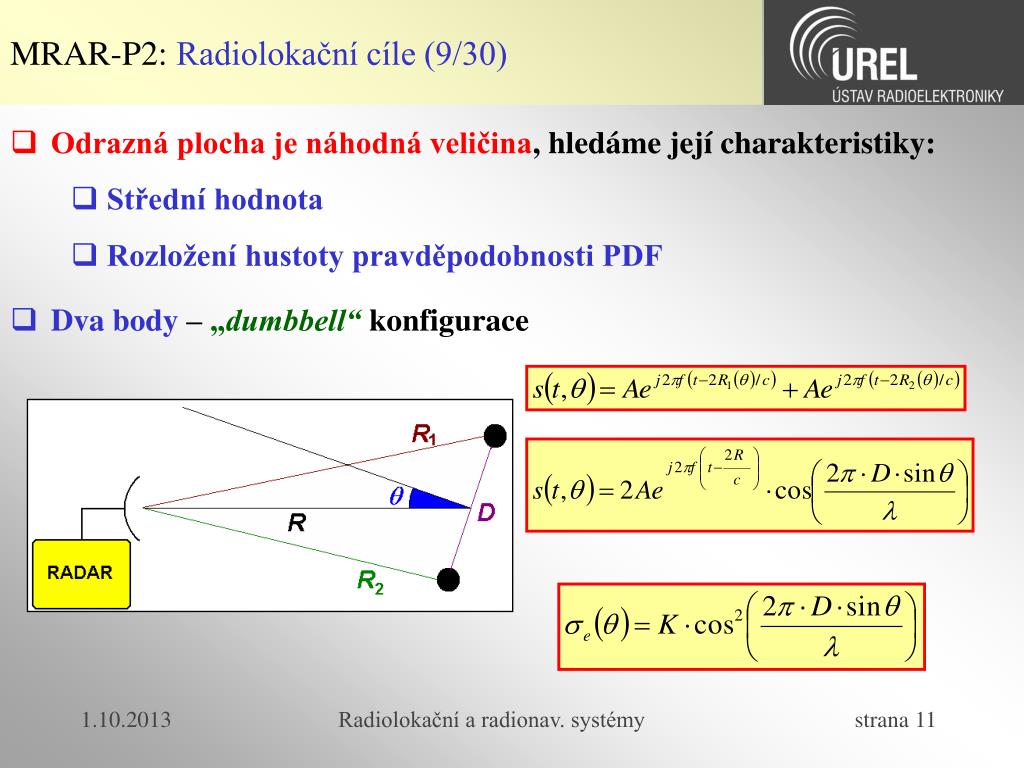

  11. MRAR-P2:Radiolokační cíle (9/30) • Odrazná plocha je náhodná veličina,hledáme její charakteristiky: • Střední hodnota • Rozložení hustoty pravděpodobnosti PDF • Dva body – „dumbbell“ konfigurace Radiolokační a radionav. systémy

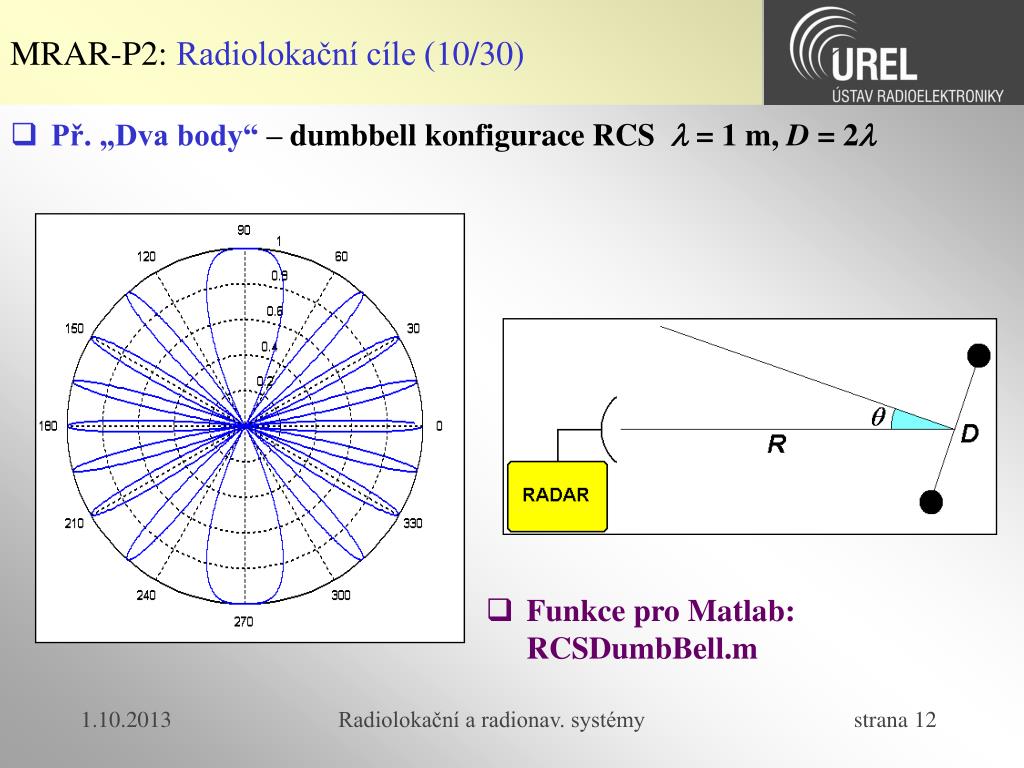

  12. MRAR-P2:Radiolokační cíle (10/30) • Př. „Dva body“ – dumbbell konfigurace RCS  = 1 m, D = 2 • Funkce pro Matlab: RCSDumbBell.m Radiolokační a radionav. systémy

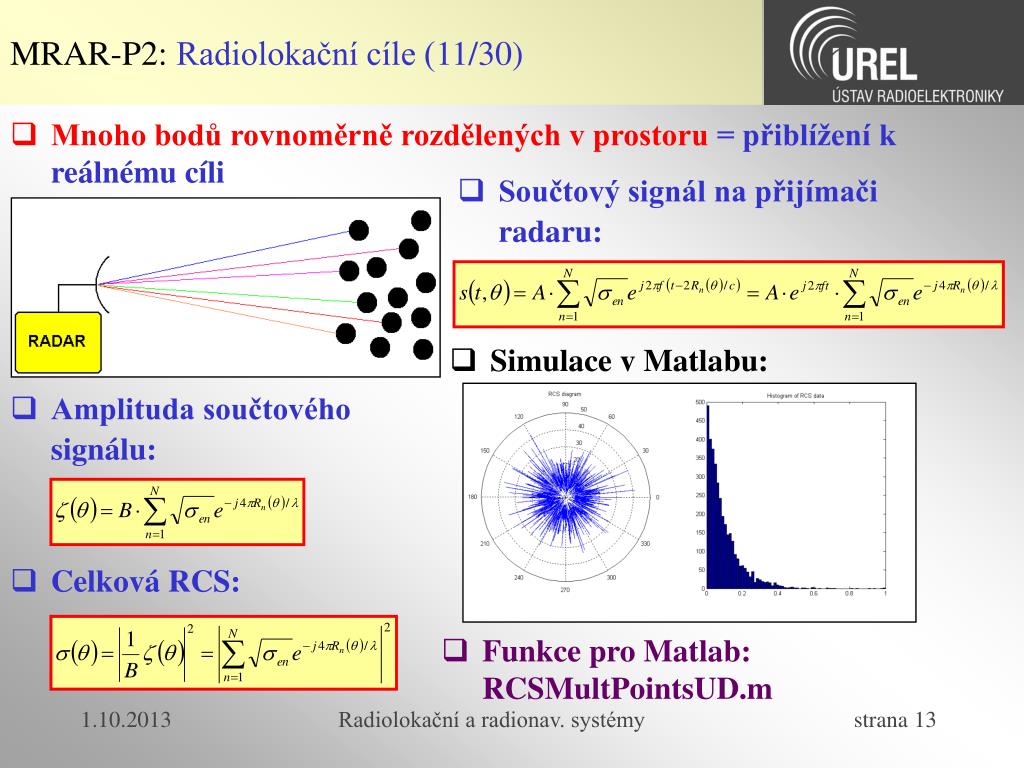

  13. MRAR-P2:Radiolokační cíle (11/30) • Mnoho bodůrovnoměrně rozdělených v prostoru = přiblížení k reálnému cíli • Součtový signál na přijímači radaru: • Simulace v Matlabu: • Amplituda součtového signálu: • Celková RCS: • Funkce pro Matlab: RCSMultPointsUD.m Radiolokační a radionav. systémy

  14. MRAR-P2:Radiolokační cíle (12/30) • Odrazná plocha elementárních cílů • Půlvlnný dipól • Střední hodnota při obecné orientaci s rovnoměrným rozdělením úhlu : • Koule • Pro poloměr ku vlnové délce r/< 0,13 (difrakce): Radiolokační a radionav. systémy

  15. MRAR-P2:Radiolokační cíle (13/30) • Pro vztah poměru ku vlnové délcer/> 1 (odpovídá obsahu průmětu do roviny vlny - apertuře): • Plochý disk (r/> 1) • Střední hodnota při obecné orientaci s rovnoměrným rozdělením úhlu  : Radiolokační a radionav. systémy

  16. MRAR-P2:Radiolokační cíle (14/30) • Čtvercová plocha (r/> 1) • Střední hodnota při obecné orientaci s rovnoměrným rozdělením úhlu  : Radiolokační a radionav. systémy

  17. MRAR-P2:Radiolokační cíle (15/30) • Válec (r/> 1, v/> 1) • Střední hodnota při obecné orientaci s rovnoměrným rozdělením úhlu  : • Aplikace při určování odrazivých vlastností srážek Radiolokační a radionav. systémy

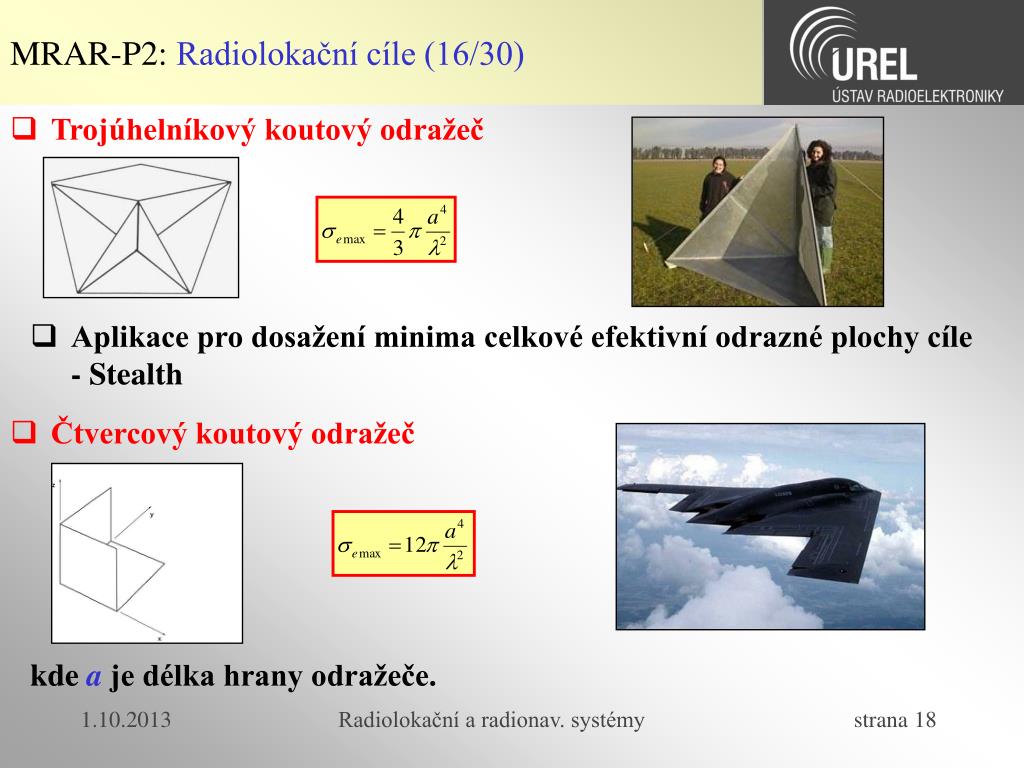

  18. MRAR-P2:Radiolokační cíle (16/30) • Trojúhelníkový koutový odražeč • Aplikace pro dosažení minima celkové efektivní odrazné plochy cíle - Stealth • Čtvercový koutový odražeč kde a je délka hrany odražeče. Radiolokační a radionav. systémy

  19. MRAR-P2:Radiolokační cíle (17/30) • Složené cíle prvního typu s geometrickými i úhlovými rozměry obvykle mnohem menšími než jsou odpovídající rozlišovací schopnosti radaru v úhlech a v dálce - bodové, např. o letadlo ve velké vzdálenosti od radaru. • Odrazná plocha u bodových cílů závisí na • směru dopadající rovinné vlny • polarizaci dopadající rovinné vlny • materiálu cíle • vlnové délce Radiolokační a radionav. systémy

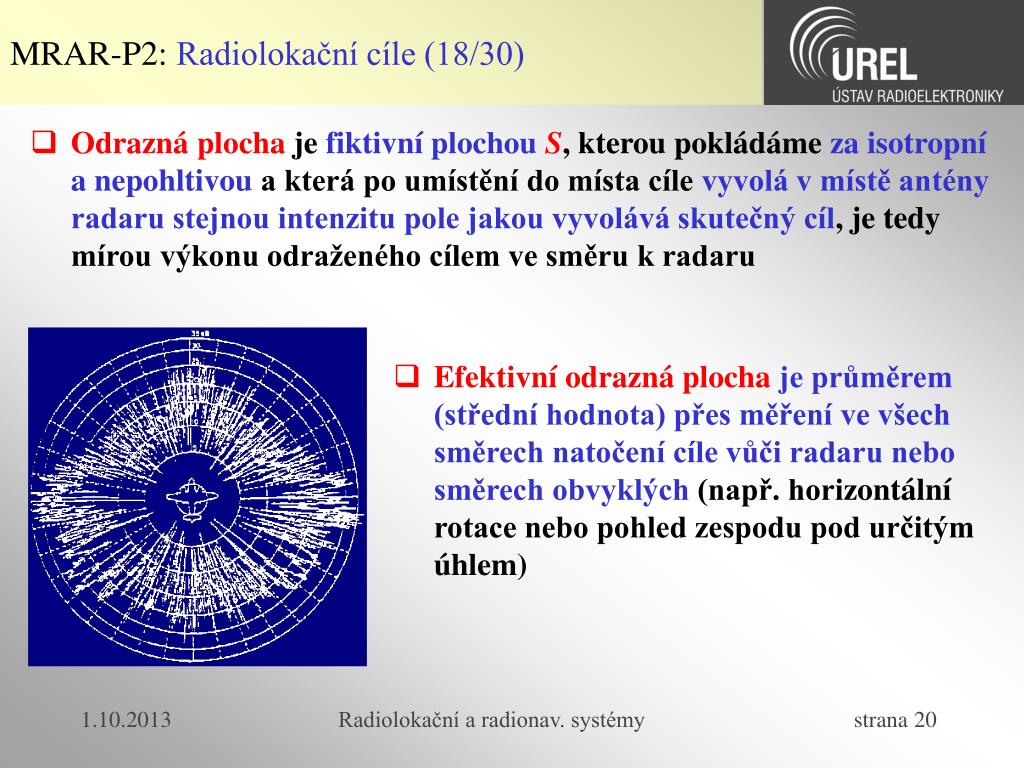

  20. MRAR-P2:Radiolokační cíle (18/30) • Odrazná plochaje fiktivní plochouS, kterou pokládáme za isotropní a nepohltivou a která po umístění do místa cíle vyvolá v místě antény radaru stejnou intenzitu pole jakou vyvolává skutečný cíl, je tedy mírou výkonu odraženého cílem ve směru k radaru • Efektivní odrazná plocha je průměrem (střední hodnota) přes měření ve všech směrech natočení cíle vůči radaru nebo směrech obvyklých (např. horizontální rotace nebo pohled zespodu pod určitým úhlem) Radiolokační a radionav. systémy

  21. MRAR-P2:Radiolokační cíle (19/30) • Odrazná plocha u obecného bodového cíle: • Sprojje projekce cíle do roviny ozařující elmag. vlny • R je materiálová odrazivost specifikovaná jako poměr výkonu odrážejícího se ku vstupujícímu do cíle • D specifikuje (sekundární) směrovost cíle Radiolokační a radionav. systémy

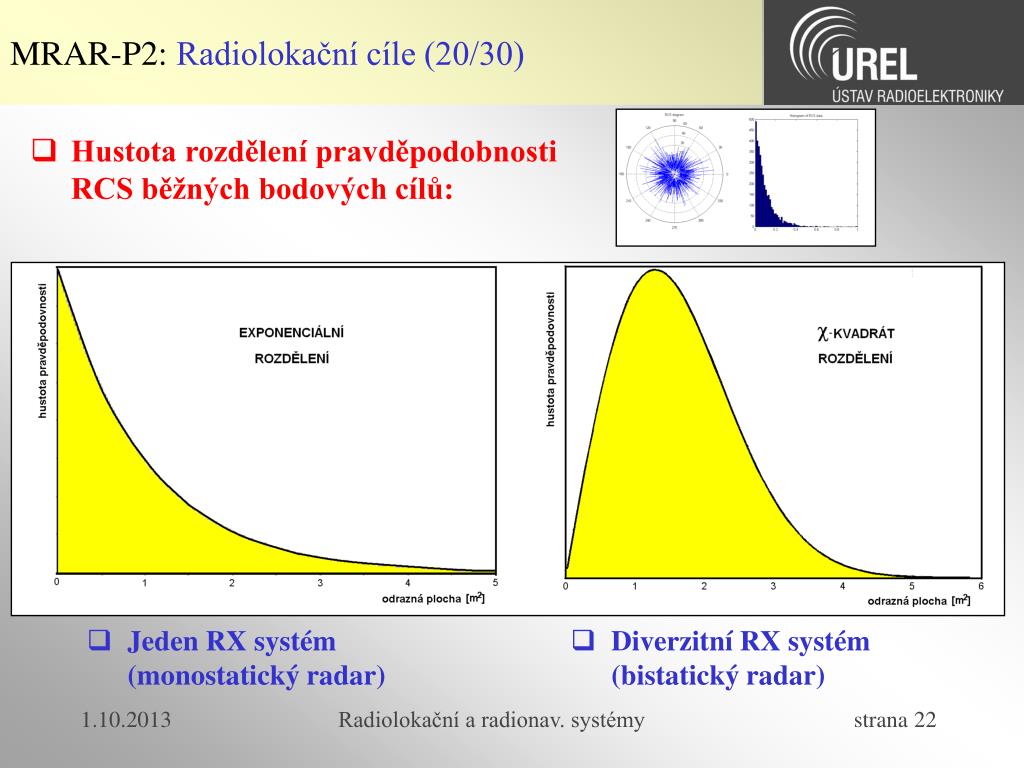

  22. MRAR-P2:Radiolokační cíle (20/30) • Hustota rozdělení pravděpodobnosti RCS běžných bodových cílů: • Jeden RX systém (monostatický radar) • Diverzitní RX systém (bistatický radar) Radiolokační a radionav. systémy

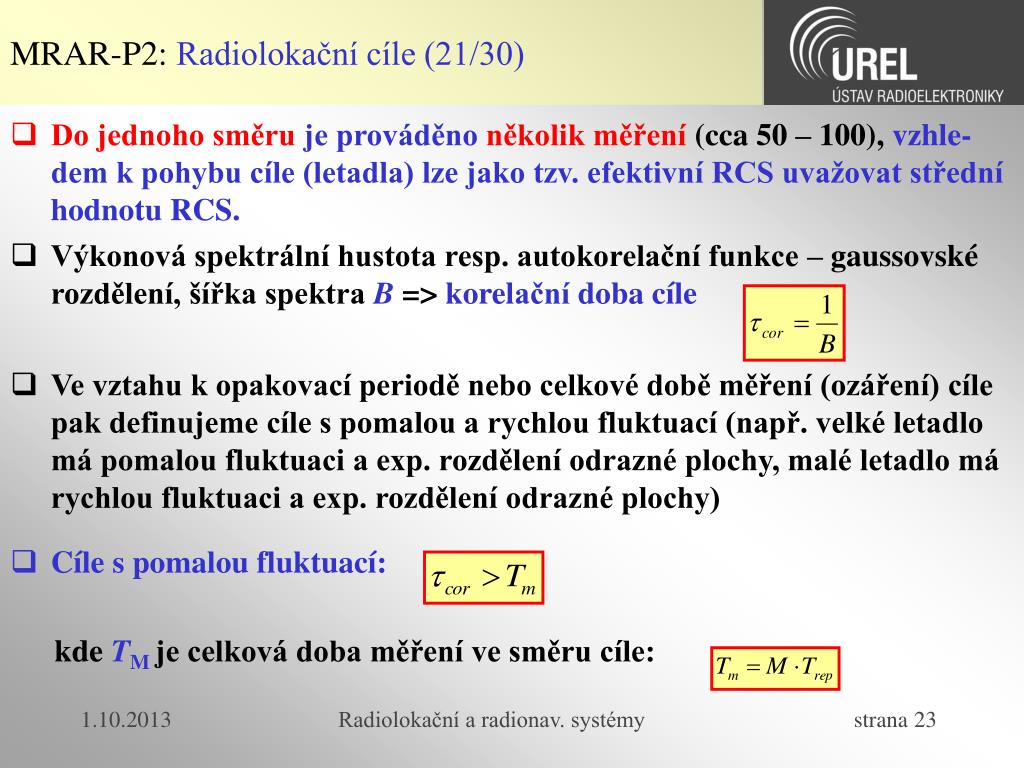

  23. MRAR-P2:Radiolokační cíle (21/30) • Do jednoho směru je prováděno několik měření(cca 50 – 100), vzhle-dem k pohybu cíle (letadla) lze jako tzv. efektivní RCS uvažovat střední hodnotu RCS. • Výkonová spektrální hustota resp. autokorelační funkce – gaussovské rozdělení, šířka spektra B => korelační doba cíle • Ve vztahu k opakovací periodě nebo celkové době měření (ozáření) cíle pak definujeme cíle s pomalou a rychlou fluktuací (např. velké letadlo má pomalou fluktuaci a exp. rozdělení odrazné plochy, malé letadlo má rychlou fluktuaci a exp. rozdělení odrazné plochy) • Cíle s pomalou fluktuací: kdeTMje celková doba měření ve směru cíle: Radiolokační a radionav. systémy

  24. MRAR-P2:Radiolokační cíle (22/30) kdeTrepje opakovací perioda měření a M je počet měření v jednom směru • Cíle s rychlou fluktuací: nebo alespoň • Swerlingova kategorizace bodových cílů • Pohyblivé cíle obvykle mají exponenciální rozdělení – hluboké fluktuace až 30 dB Radiolokační a radionav. systémy

  25. MRAR-P2:Radiolokační cíle (23/30) • Efektivní odrazné plochy složených cílů prvního typu Radiolokační a radionav. systémy

  26. MRAR-P2:Radiolokační cíle (24/30) • Složené cíle druhého typu s rozměry značně převyšující příslušné rozlišovací schopnosti RLS - rozptýlené. Mohou být takové, že emitují odraz všemi elementy svého objemu a pak je nazýváme objemové (mrak, déšť), nebo jsou zdrojem odrazu pouze svým povrchem a pak je nazýváme plošné (vodní hladina, zemský povrch atd.). Radiolokační a radionav. systémy

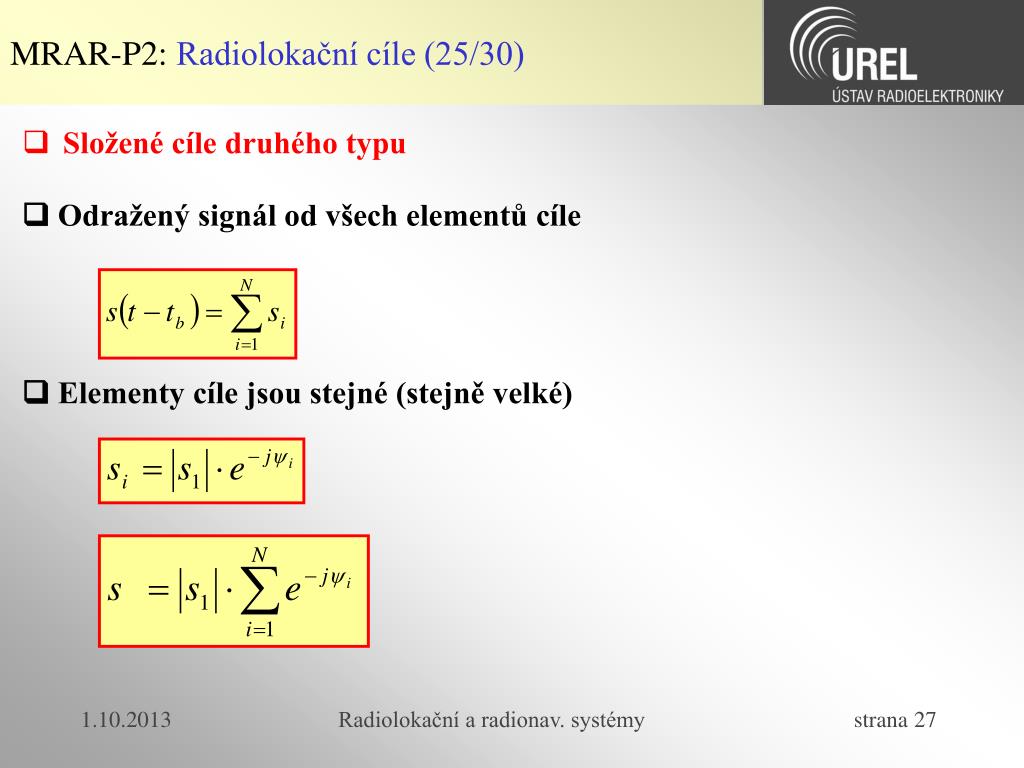

  27. MRAR-P2:Radiolokační cíle (25/30) • Složené cíle druhého typu  Odražený signál od všech elementů cíle Elementy cíle jsou stejné (stejně velké) Radiolokační a radionav. systémy

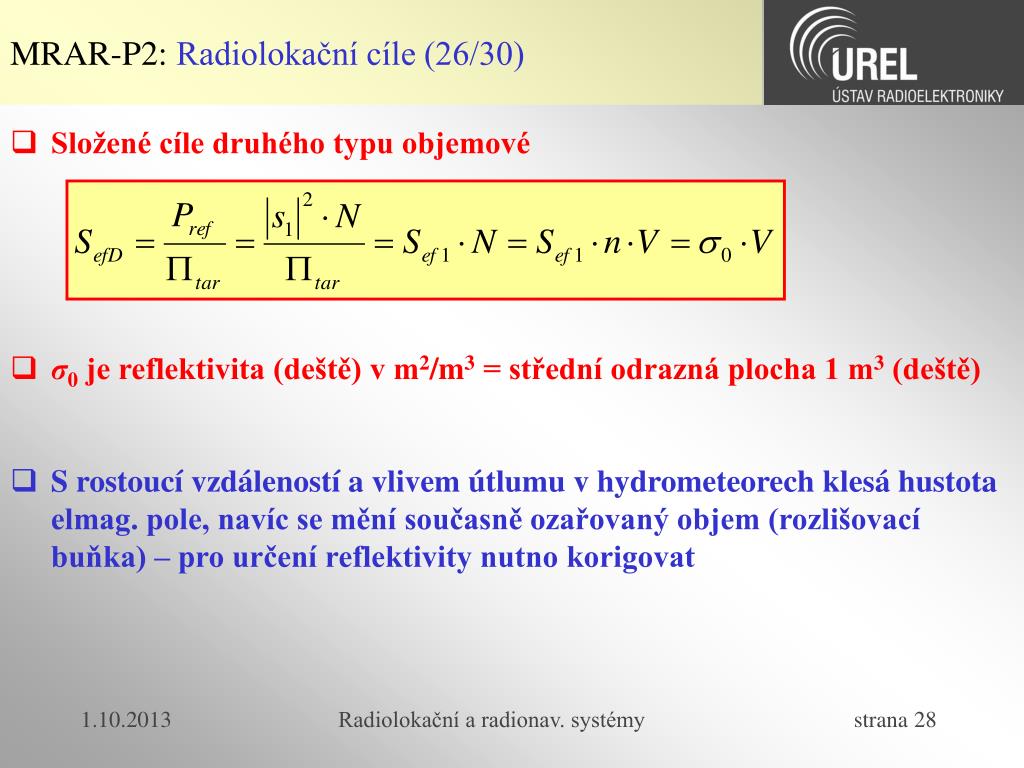

  28. MRAR-P2:Radiolokační cíle (26/30) • Složené cíle druhého typu objemové • σ0 je reflektivita (deště) v m2/m3 = střední odrazná plocha 1 m3 (deště) • S rostoucí vzdáleností a vlivem útlumu v hydrometeorech klesá hustota elmag. pole, navíc se mění současně ozařovaný objem (rozlišovací buňka) – pro určení reflektivity nutno korigovat Radiolokační a radionav. systémy

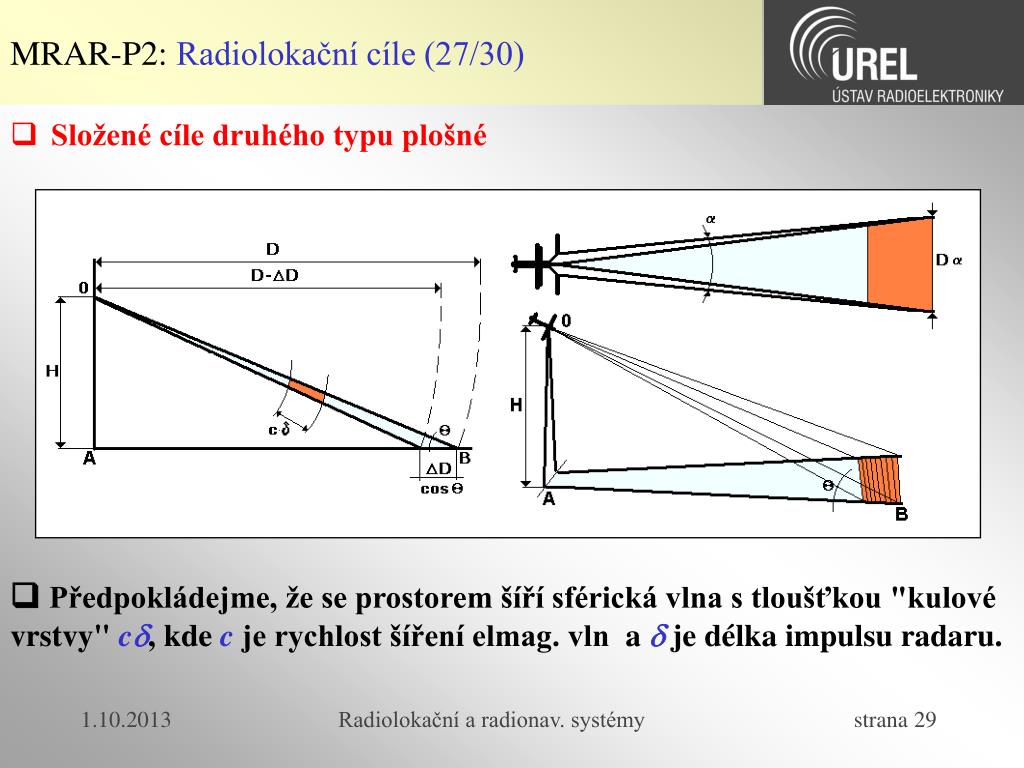

  29. MRAR-P2:Radiolokační cíle (27/30) • Složené cíle druhého typu plošné  Předpokládejme, že se prostorem šíří sférická vlna s tloušťkou "kulové vrstvy" c, kde c je rychlost šíření elmag. vln a  je délka impulsu radaru. Radiolokační a radionav. systémy

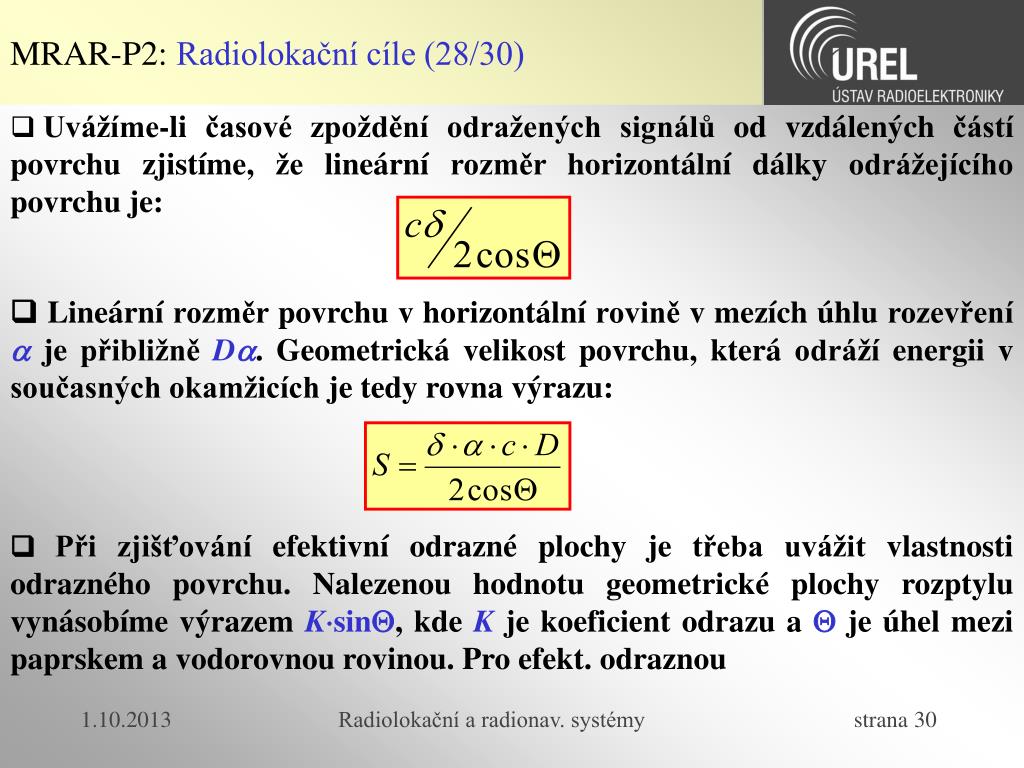

  30. MRAR-P2:Radiolokační cíle (28/30) • Uvážíme-li časové zpoždění odražených signálů od vzdálených částí povrchu zjistíme, že lineární rozměr horizontální dálky odrážejícího povrchu je: Lineární rozměr povrchu v horizontální rovině v mezích úhlu rozevření  je přibližněD. Geometrická velikost povrchu, která odráží energii v současných okamžicích je tedy rovna výrazu: Při zjišťování efektivní odrazné plochy je třeba uvážit vlastnosti odrazného povrchu.Nalezenou hodnotu geometrické plochy rozptylu vynásobíme výrazem Ksin, kde K je koeficient odrazu a  je úhel mezi paprskem a vodorovnou rovinou. Pro efekt. odraznou Radiolokační a radionav. systémy

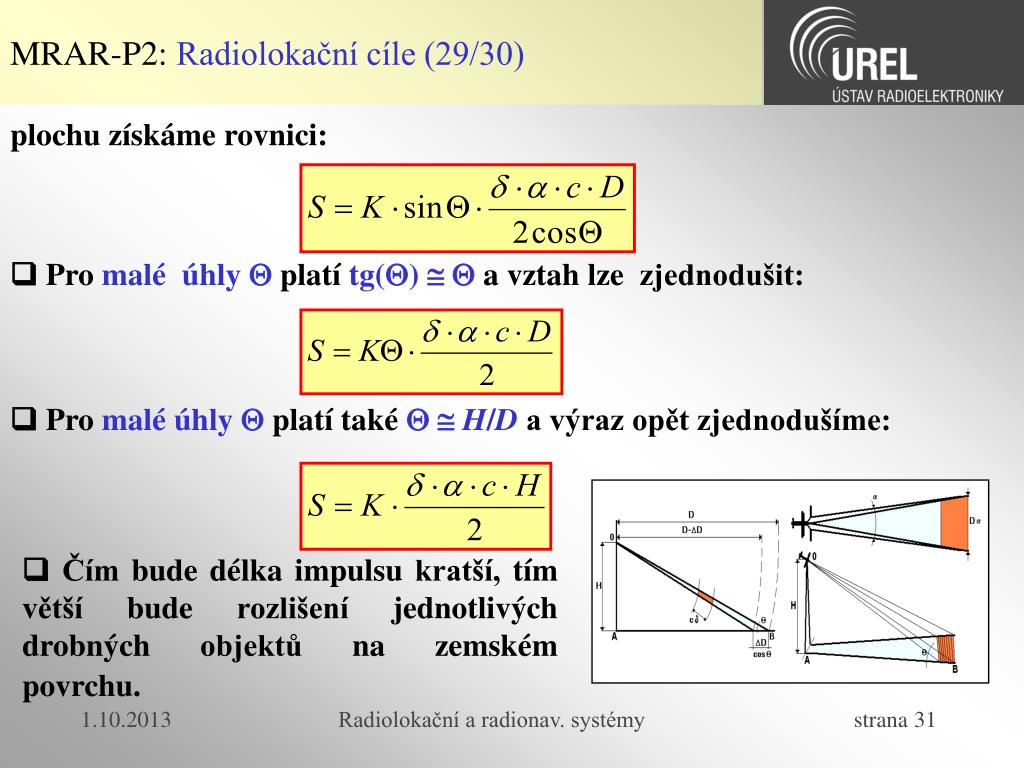

  31. MRAR-P2:Radiolokační cíle (29/30) plochu získáme rovnici: Pro malé úhly  platí tg()  a vztah lze zjednodušit: Pro malé úhly  platí také H/Da výraz opět zjednodušíme: Čím bude délka impulsu kratší, tím větší bude rozlišení jednotlivých drobných objektů na zemském povrchu. Radiolokační a radionav. systémy

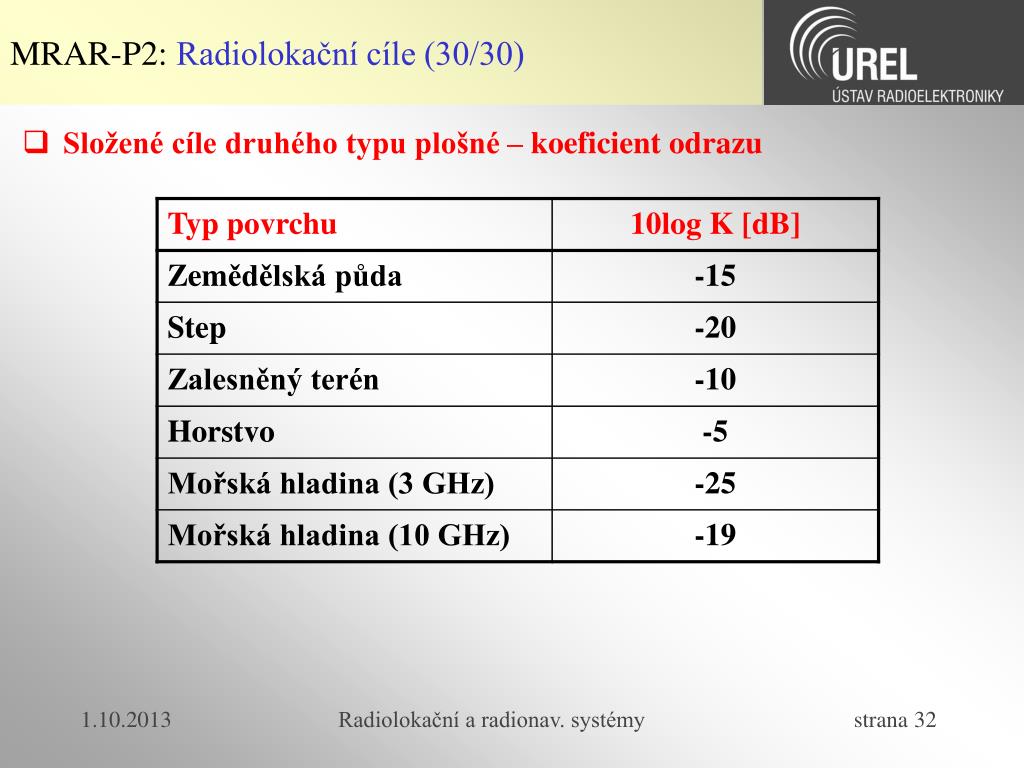

  32. MRAR-P2:Radiolokační cíle (30/30) • Složené cíle druhého typu plošné – koeficient odrazu Radiolokační a radionav. systémy

  33. MRAR-P2:Radiolokační rovnice (1/16)  Pro odvození radiolokační rovnicepředpokládámenásledující idealizující podmínky:  mezi RLS a cílem nejsou žádné objekty  elmag. energie se do prostoru cíle dostává po jediné trajektorii (bez odrazů)  prostředí mezi RLS a cílem je homogenní Radiolokační a radionav. systémy

  34. MRAR-P2:Radiolokační rovnice (2/16)  Scénář pro odvození radiolokační rovnice Radiolokační a radionav. systémy

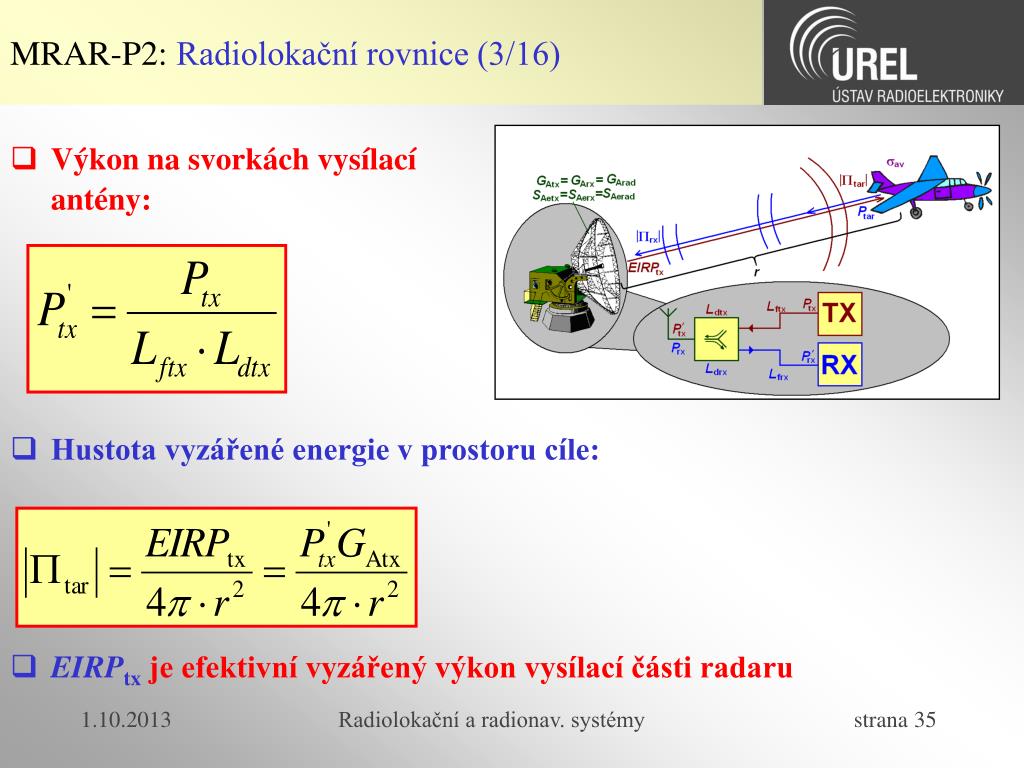

  35. MRAR-P2:Radiolokační rovnice (3/16) • Výkon na svorkách vysílací antény: • Hustota vyzářené energie v prostoru cíle: • EIRPtx je efektivní vyzářený výkon vysílací části radaru Radiolokační a radionav. systémy

  36. MRAR-P2:Radiolokační rovnice (4/16)  Cíl s efektivní odraznou plochou avje při ozáření elmag. energií RLS zdrojem sekundárního zářeníovýkonu:  Hustota odražené energiev oblasti přijímací antény radaru:  Parametr definuje celkové polarizační ztráty, 1 Radiolokační a radionav. systémy

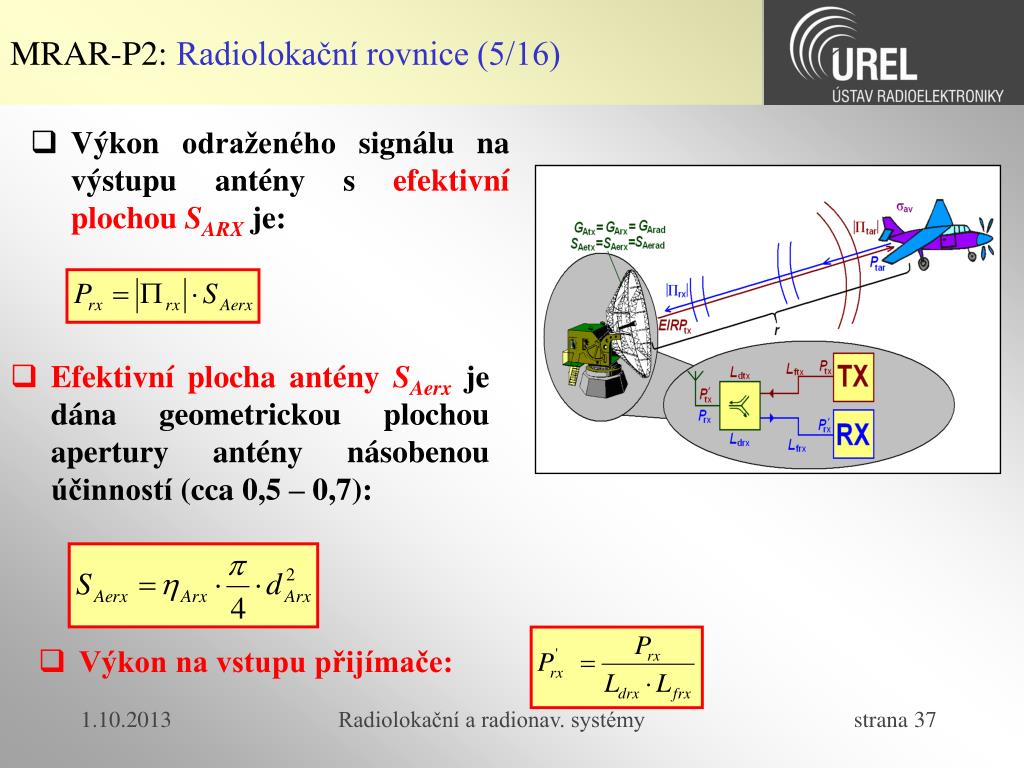

  37. MRAR-P2:Radiolokační rovnice (5/16) • Výkon odraženého signálu na výstupu antény s efektivní plochou SARX je: • Efektivní plocha antény SAerx je dána geometrickou plochou apertury antény násobenou účinností (cca 0,5 – 0,7): • Výkon na vstupu přijímače: Radiolokační a radionav. systémy

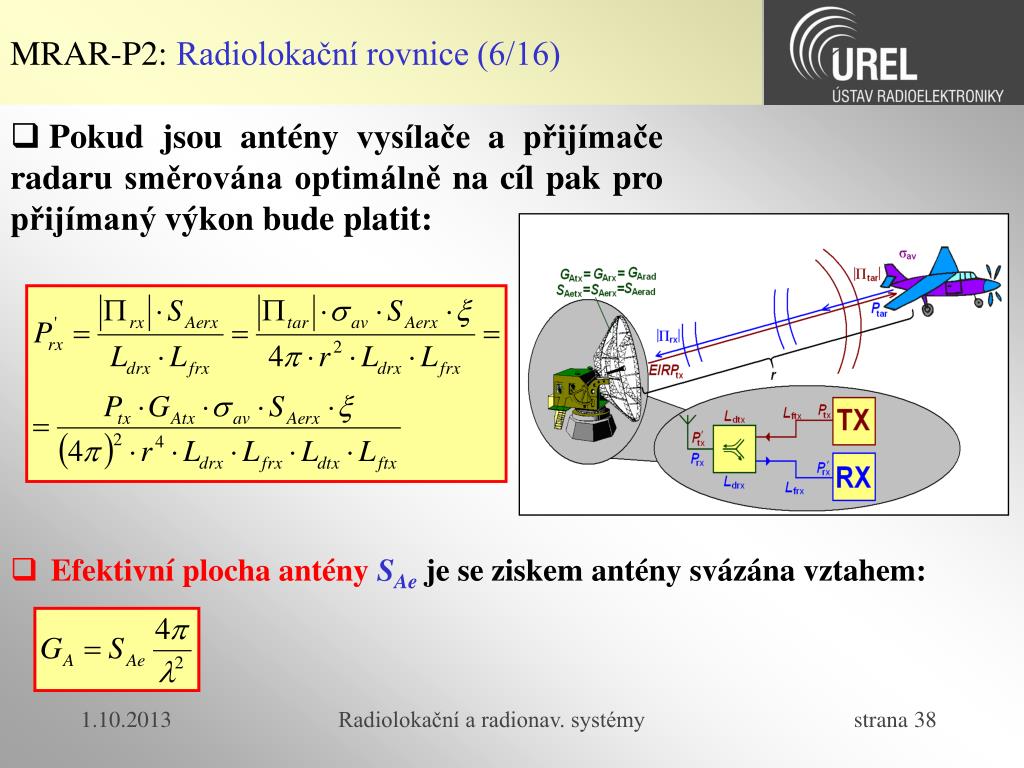

  38. MRAR-P2:Radiolokační rovnice (6/16) • Pokud jsou antény vysílače a přijímače radaru směrována optimálně na cíl pak pro přijímaný výkon bude platit: • Efektivní plocha antény SAe je se ziskem antény svázána vztahem: Radiolokační a radionav. systémy

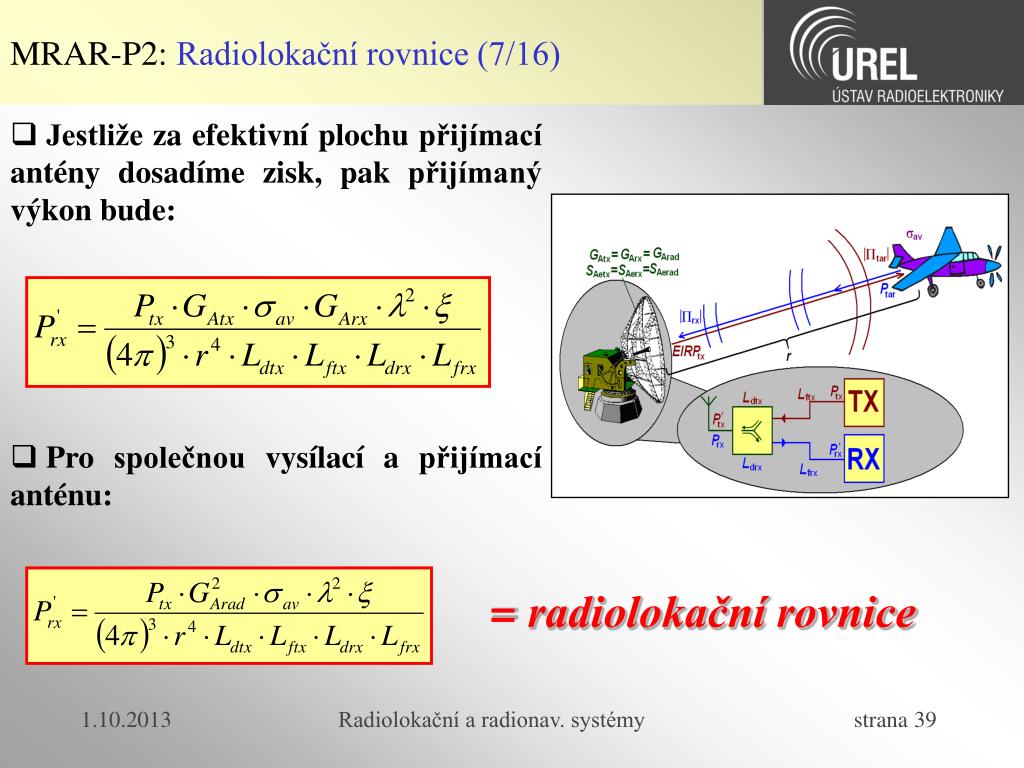

  39. MRAR-P2:Radiolokační rovnice (7/16) • Jestliže za efektivní plochu přijímací antény dosadíme zisk, pak přijímaný výkon bude: • Pro společnou vysílací a přijímací anténu: = radiolokační rovnice Radiolokační a radionav. systémy

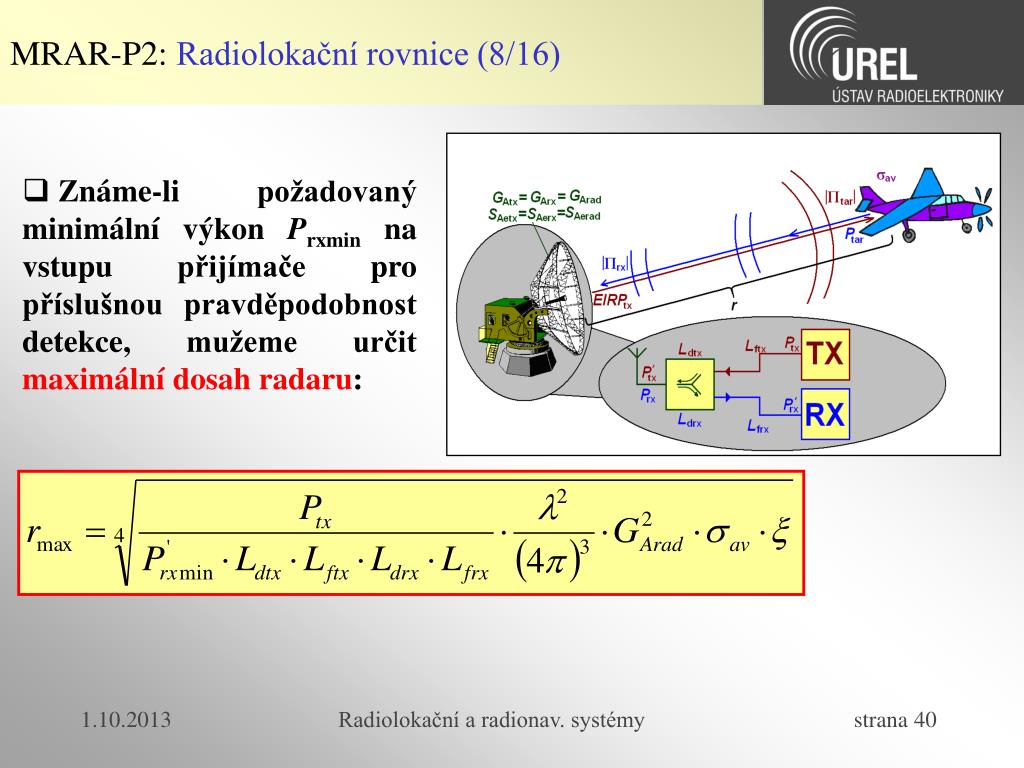

  40. MRAR-P2:Radiolokační rovnice (8/16) • Známe-li požadovaný minimální výkon Prxmin na vstupu přijímače pro příslušnou pravděpodobnost detekce, mužeme určit maximální dosah radaru: Radiolokační a radionav. systémy

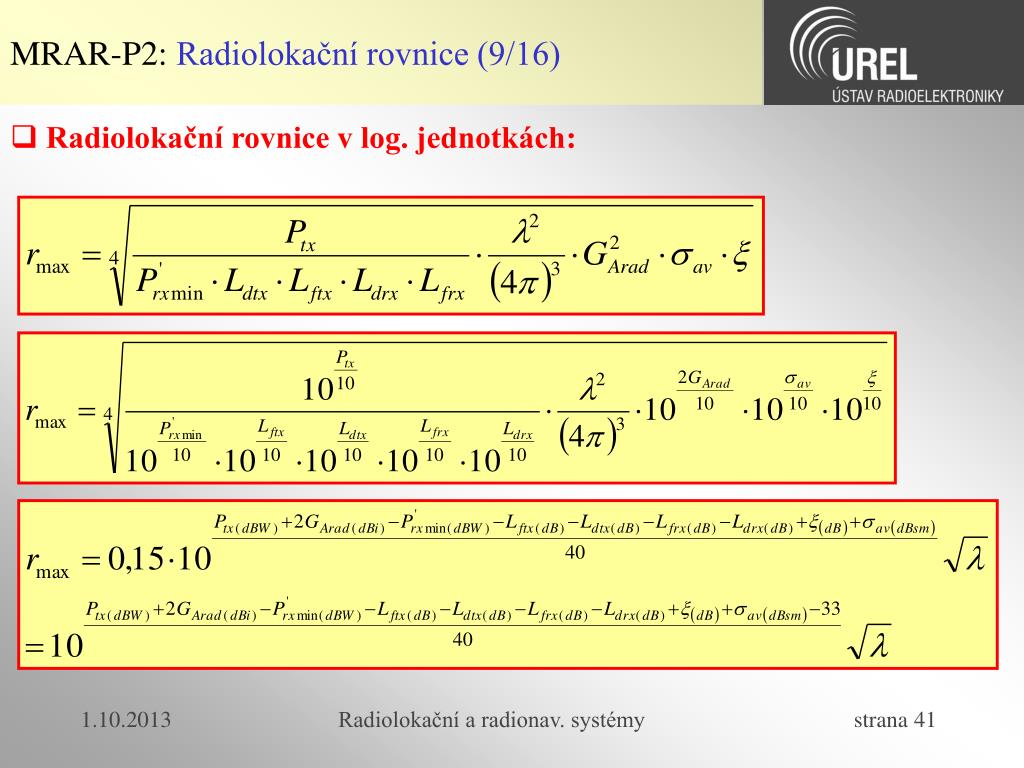

  41. MRAR-P2:Radiolokační rovnice (9/16)  Radiolokační rovnice v log. jednotkách: Radiolokační a radionav. systémy

  42. MRAR-P2:Radiolokační rovnice (10/16) Příklad 2: ---------------------------------------------------------------------------------------------------------- Pulsní radar pracuje na vlnové délce 10 cm s výkonem v impulsu Ptx = 50 kW. Prahová citlivost přijímače je Prxmin = 10-12 W. Radar má společnou anténu - parabolu o průměru 1,8 m s účinností 0,6, která je napájena napáječi se útlumem 1dB. Duplexer má v obou směrech rovněž útlum 1dB. Jaký je dosah radaru pro stíhací letouny se střední hodnotou av = 5 m2, jsou-li polarizační ztráty nulové. --------------------------------------------------------------------------------------------------------------------- Radiolokační a radionav. systémy

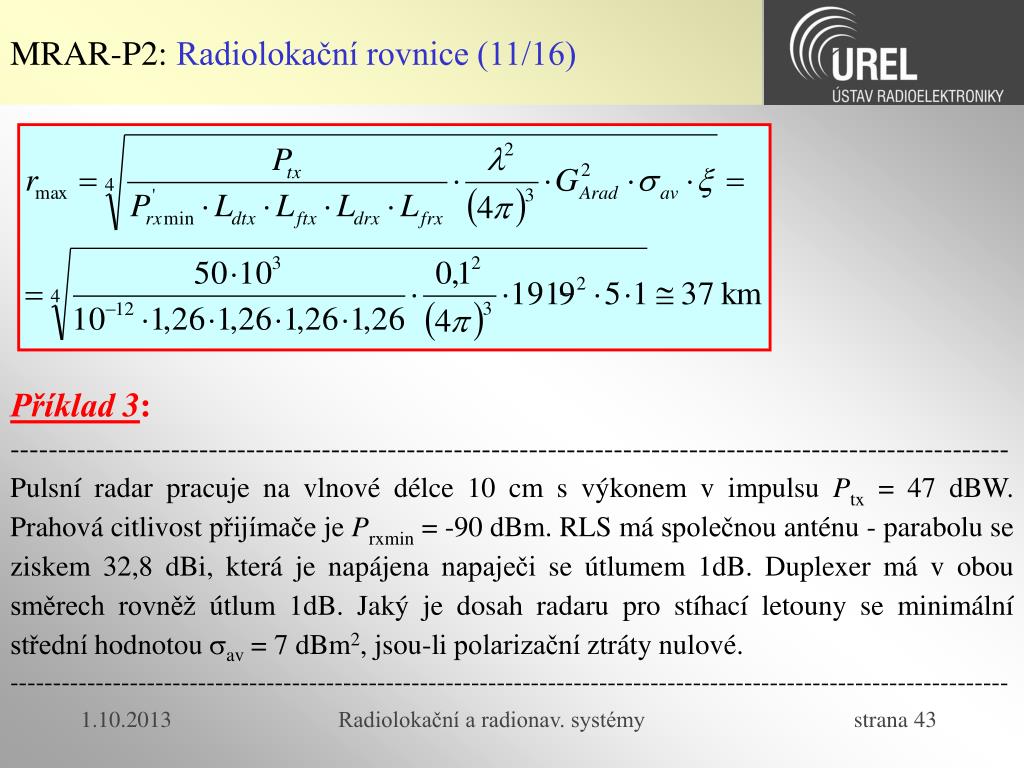

  43. MRAR-P2:Radiolokační rovnice (11/16) Příklad 3: ---------------------------------------------------------------------------------------------------------- Pulsní radar pracuje na vlnové délce 10 cm s výkonem v impulsu Ptx = 47dBW. Prahová citlivost přijímače je Prxmin = -90 dBm. RLS má společnou anténu - parabolu se ziskem 32,8 dBi, která je napájena napaječi se útlumem 1dB. Duplexer má v obou směrech rovněž útlum 1dB. Jaký je dosah radaru pro stíhací letouny se minimální střední hodnotou av = 7 dBm2, jsou-li polarizační ztráty nulové. --------------------------------------------------------------------------------------------------------------------- Radiolokační a radionav. systémy

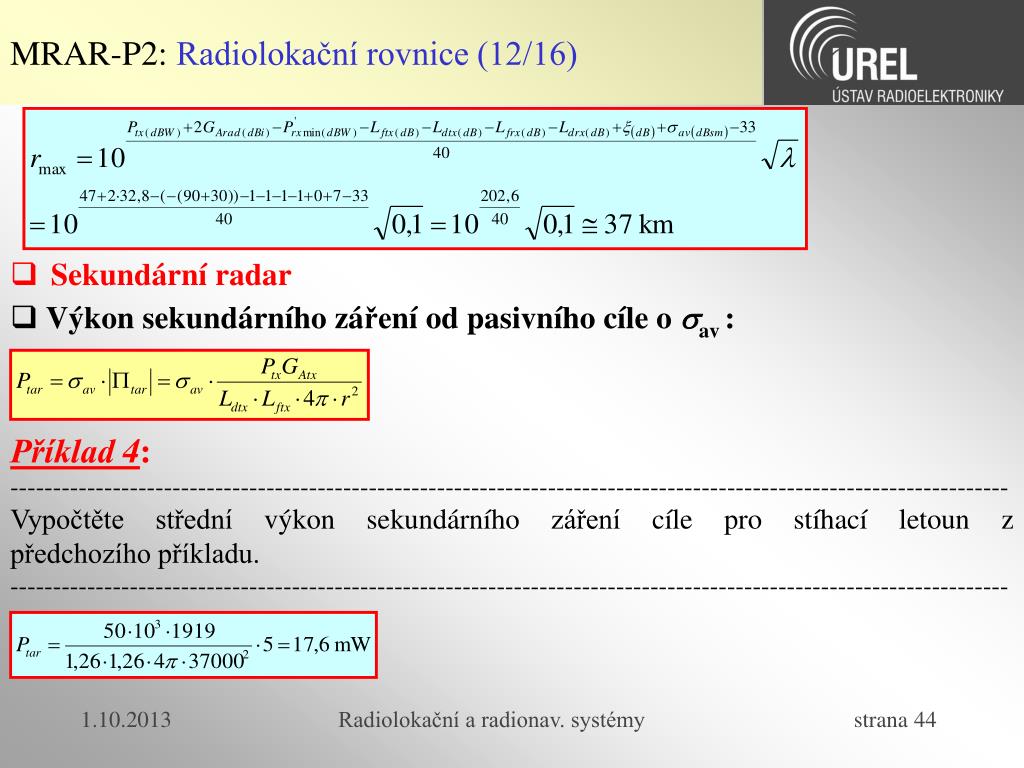

  44. MRAR-P2:Radiolokační rovnice (12/16) • Sekundární radar  Výkon sekundárního záření od pasivního cíle o av : Příklad 4: --------------------------------------------------------------------------------------------------------------------- Vypočtěte střední výkon sekundárního záření cíle pro stíhací letoun z předchozího příkladu. --------------------------------------------------------------------------------------------------------------------- Radiolokační a radionav. systémy

  45. MRAR-P2:Radiolokační rovnice (13/16) • Výkon sekundárního záření je velmi malý.Pokud bude vysílače odpovídače odevzdávat výkon o několik řádů vyšší, bude vyšší i dosah soustavy.  Pro první cyklus práce soustavy, kdy přijímač odpovídače ve vzdálenosti r přijímá dotazovací signál, získáme rovnici:  Pro druhý cyklus práce systému, kdy pozemní část systému přijí-má signál odpovídače analogicky platí: Radiolokační a radionav. systémy

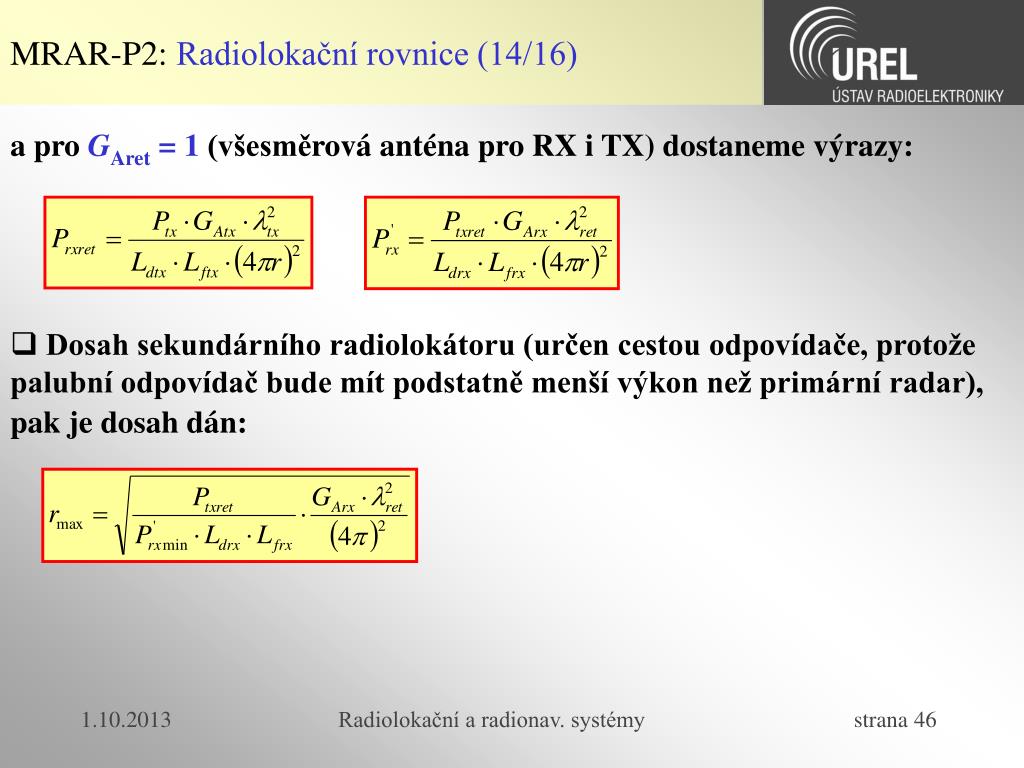

  46. MRAR-P2:Radiolokační rovnice (14/16) a pro GAret = 1 (všesměrová anténa pro RX i TX) dostaneme výrazy:  Dosah sekundárního radiolokátoru (určen cestou odpovídače, protože palubní odpovídač bude mít podstatně menší výkon než primární radar), pak je dosah dán: Radiolokační a radionav. systémy

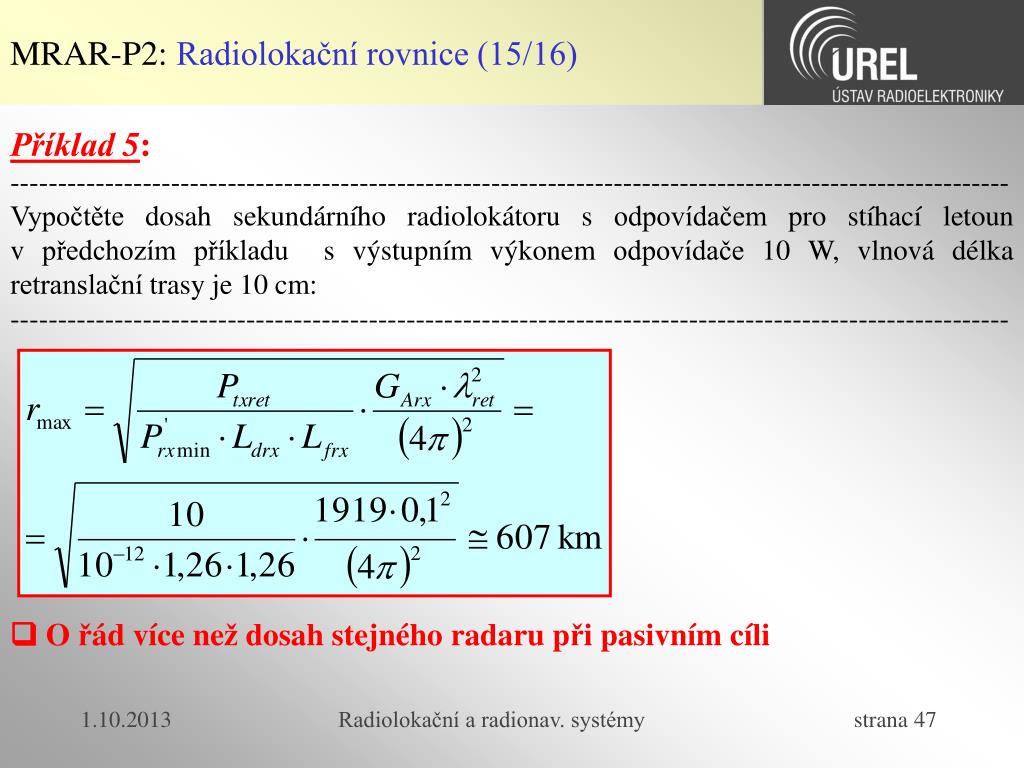

  47. MRAR-P2:Radiolokační rovnice (15/16) Příklad 5: ---------------------------------------------------------------------------------------------------------- Vypočtěte dosah sekundárního radiolokátoru s odpovídačem pro stíhací letoun v předchozím příkladu s výstupním výkonem odpovídače 10 W, vlnová délka retranslační trasy je 10 cm: ----------------------------------------------------------------------------------------------------------  O řád více než dosah stejného radaru při pasivním cíli Radiolokační a radionav. systémy

  48. MRAR-P2:Radiolokační rovnice (16/16) • Citlivost přijímače •  Rozhodují šumové vlastnosti přijímače a antény spolu a potřebný poměr signál/šum pro detekci cíle s danou pravděpodobností Pd.  Efektivní výkon šumu na výstupu z antény v šířce pásma přizpůsobeného filtru: Radiolokační a radionav. systémy

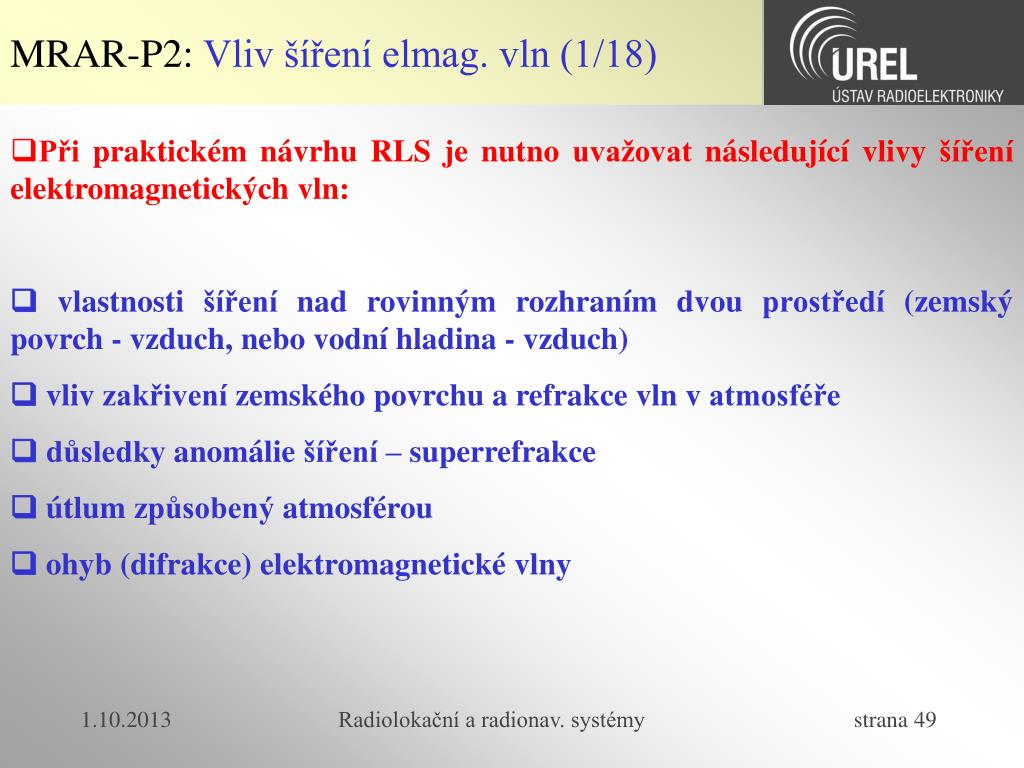

  49. MRAR-P2:Vliv šíření elmag. vln (1/18) • Při praktickém návrhu RLS je nutno uvažovat následující vlivy šíření elektromagnetických vln: •  vlastnosti šíření nad rovinným rozhraním dvou prostředí (zemský povrch - vzduch, nebo vodní hladina - vzduch) •  vliv zakřivení zemského povrchu a refrakce vln v atmosféře •  důsledky anomálie šíření – superrefrakce •  útlum způsobený atmosférou •  ohyb (difrakce) elektromagnetické vlny Radiolokační a radionav. systémy

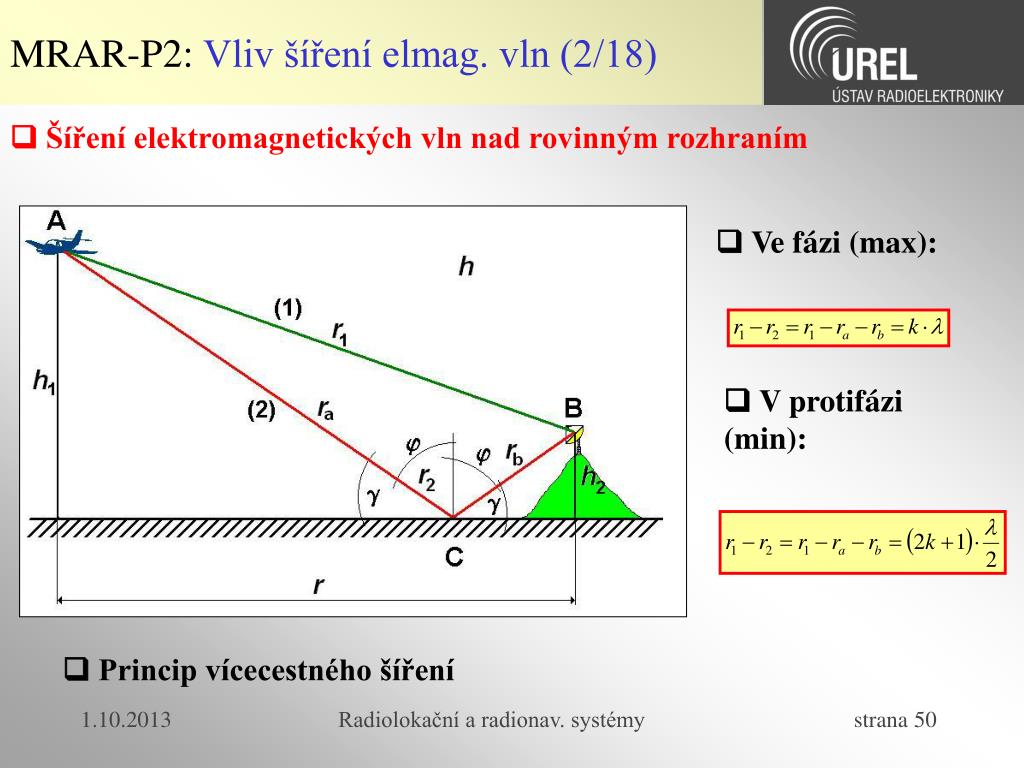

  50. MRAR-P2:Vliv šíření elmag. vln (2/18)  Šíření elektromagnetických vln nad rovinným rozhraním  Ve fázi (max):  V protifázi (min):  Princip vícecestného šíření Radiolokační a radionav. systémy
