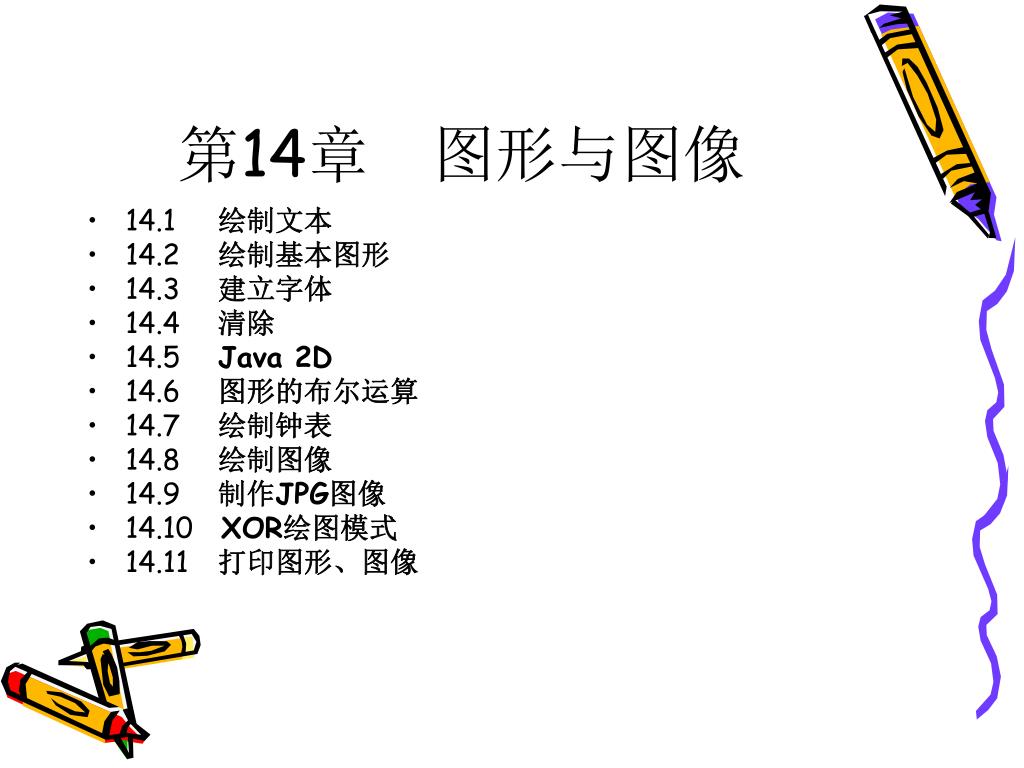

  1. 第14章　图形与图像 • 14.1 绘制文本 • 14.2 绘制基本图形 • 14.3 建立字体 • 14.4 清除 • 14.5 Java 2D • 14.6 图形的布尔运算 • 14.7 绘制钟表 • 14.8 绘制图像 • 14.9 制作JPG图像 • 14.10XOR绘图模式 • 14.11 打印图形、图像

  2. Component类有一个方法public void paint(Graphics g)，我们可以在其子类中重写这个方法。当重写这个方法时，相应的java运行环境将参数g实例化，对象g就可以在该组件的坐标系内绘制图形、图像等。组件都是矩形形状，组件本身有一个默认的坐标系，组件的左上角的坐标值是(0,0)。如果一个组件的宽是200，高是80，那么，该坐标系中，x坐标的最大值是200，y坐标的最大值是80。

  3. 14.1绘制文本 • drawString(String s, int x, int y) 从参数x、y指定的坐标位置处，从左向右绘制参数s指定的字符串。 • drawChars(char data[],int offset, int length, int x, int y) 绘制data数组中的部分字符，length指定数组中要连续绘制的字符的个数，offset是首字符在数组中的位置。

  4. 14.2绘制基本图形 • 1．直线 • drawLine(int x1,int y1,int x2,int y2) 绘制从起点(x1,y1)到终点(x2,y2)的直线段 • 2．矩形 • drawRect (int x,int y,int w,int h) 绘制矩形 • fillRect (int x,int y,int w,int h) 填充矩形 • 矩形的左上角的坐标由参数x、y指定，矩形的宽和高由参数w，h指定。 • 3．圆角矩形 • drawRoundRect(int x,int y,int w,int h,int arcW,int arcH) 绘制圆角矩形 • fillRoundRect(int x,int y,int w,int h,int arcW,int arcH) 填充圆角矩形 • 参数arcW、arcH指定圆角的尺寸，见图14.1中的4个黑角部分。

  5. 4．椭圆 • drawOval(int x,int y,int w,int h) 绘制椭圆 • fillOval(int x,int y,int w,int h) 填充椭圆 • 其中，参数x、y给出椭圆距x轴和y轴的距离，参数w、h给出椭圆的宽和高。 • 5．圆弧 • 圆弧就是椭圆的一部分。 • drawArc(int x,int y,int width,int height,int starAngle, int arcAngle) 绘制圆弧 • fillArc(int x,int y,int width,int height,int starAngle,int arcAngle) 填充圆弧 • 参数x、y、width、heigth指定椭圆的位置和大小，参数starAngle和 arcAngle的单位都是“度”。而起始角度的0度是3点钟的方位。参数starAngle，arcAngle表示从starAngle的角度开始逆时针或顺时针方向画arcAngle度的弧，当arcAngle是正值时为逆时针，否则为顺时针。starAngle的值可以是负值，例如-90度是6点的方位。

  6. 14.3 建立字体 • setFont(Font f) 设置字体。当绘制文本时，Graphics对象用参数f指定的字体。

  7. 14.4 清除 • clearRect(int x,int y,int width,int height) 用背景色填充指定矩形以达到清除该矩形的效果，也就是说当一个Graphics对象使用该方法时，相当于在使用一个“橡皮擦”。参数x、y是被清除矩形的左上角的坐标；另外两个参数是被清除矩形的宽和高。

  8. 14.5 Java 2D • Java1.2给出了一个新类Graphics2D，它是Graphics类的子类。一个Graphics2D对象把直线、圆等作为一个对象来绘制，也就是说，如果想用一个Graphics2D类型的“画笔”来画一个圆的话，就必须先创建一个圆的对象。我们仍需使用paint(Graphics g)方法来绘制，只需将Graphics对象强制转化为Graphics2D对象即可。

  9. 1．直线 • 使用java.awt.geom包中的Line2D的子类Line2D.Double创建一个直线对象。如： • Line2D line=new Line2D.Double(12,20,100, 90); • 创建一条（12,20）到（100,90）直线对象。 • 2．矩形 • 使用java.awt.geom包中的Rectangle2D. Double类来创建一个矩形对象，如： • Rectangle2D rect=new Rectangle2D. Double (50,50,300,50.897); • 上述语句创建了一个左上角坐标是(50,50)，宽是300，高是50.987的一个矩形对象。

  10. 3．圆角矩形 • 使用java.awt.geom包中的RoundRectangle2D. Double类来创建一个圆角矩形对象： • RoundRectangle2D rect_round=new RoundRectangle2D. Double (50,50,300,50,8,5); • 上述语句创建了一个左上角坐标是(50,50)，宽是300，高是50,圆角的长轴和短轴分别为8和5的圆角矩形对象。 • 4．椭圆 • 使用java.awt.geom包中的Ellipse2D. Double类来创建一个椭圆对象： • Ellipse2D ellipse=new Ellipse2D. Double (50,30,300,50); • 上述语句创建了一个外接矩形的左上角坐标是(50,30)，宽是300，高是50的椭圆对象。

  11. 5．绘制圆弧 • 使用java.awt.geom包中的Arc2D. Double类创建一个圆弧对象： • Arc2D ellipse=new Arc2D. Double (50,30,300,50,0,100,Arc.PIE); • 上述语句创建了一个外接矩形的左上角坐标是(50,30)，宽是300，高是50的起始角是0度终止角是100度的饼弧对象。其中，最后一个参数取值：Arc2D.OPEN、Arc2D.CHORD、Arc2D.PIE决定弧是开弧、弓弧和饼弧。

  12. 6．绘制二次曲线和三次曲线 • 二次曲线可用二阶多项式 • y(x)=ax2+bx+c • 来表示。一条二次曲线需要三个点来确定。使用java.awt.geom包中的QuadCurve2D.Double类来创建一个二次曲线： • QuadCurve2D curve=new QuadCurve2D.Double (50,30,10,10,50,100); • 上述代码片段使用端点（50，30）和（50，100）及控制点（10，10）创建了一条二次曲线。

  13. 7．旋转图形 • 我们有时需要平移、缩放或旋转一个图形，我们可以使用AffineTransform类来实现对图形的这些操作。 （1）首先使用AffineTransform类创建一个对象： AffineTransform trans=new AffineTransform(); 对象trans具有最常用的三个方法来实现对图形变换操作： translate(double a,double b)将图形在x轴方向移动a 个单位 像素，y轴方向移动b个像素单位。a是正值时向右移动，负值是向左移动；b是正值时是向下移动，负值向上移动。 scale(double a,double b)将图形在x轴方向缩放a倍，y轴方向缩放b倍。 rotate(double number,double x,double y)将图形沿顺时针或逆时针以（x，y）为轴点旋转number个弧度。 （2）进行需要的变换，比如要把一个矩形绕点（100,100）顺时针旋转60度，那么就要先作好准备： trans.rotate(60.0*3.1415927/180,100,100); （3）把Graphics对象，比如g_2d设置为具有trans这种功能的“画笔”： g_2d.setTransform(trans); 假如rect是一个矩形对象，那么g_2d.draw(rect)画的就是旋转后的矩形

  14. 14.6 图形的布尔运算 • 假设T1、T2是两个图形，那么 • T1和T2的布尔“与”(AND)运算的结果是两个图形的重叠部分。 • T1和T2的布尔“或”(OR)运算的结果是两个图形的合并。 • T1和T2的布尔“差”(NOT)运算的结果是T1去掉T1和T2的重叠部分。 • T1和T2的布尔“异或”(XOR)运算的结果是两个图形的非重叠部分。

  15. 14.7 绘制钟表 • 钟表可以显示当前本机的时间。在这里我们要用到一个数学公式，如果一个圆的圆心是(0,0)，那么对于给定圆上的一点(x,y),该点按顺时针旋转α弧度后的的坐标(m,n)由下列公式计算： m=x×cos(α)- y×sin(α) n=y×cos(α)+x×sin(α)

  16. 14.8 绘制图像 • Toolkit类是一个抽象类，不能用构造方法直接创建这样对象，但Java运行环境提供了一个Toolkit对象，任何一个组件调用getToolkit（）方法可以返回这个对象的引用。Tollkit类有一个获取图像的方法getImage(String s)。 • Graphics 类提供的方法： drawImage(Image img,int x,int y,ImageObserver observer)： 　绘制的Image对象；x、y是要绘制指定图像的矩形的左上角所处的位置，observer是加载图像时的图像观察器。

  17. 14.9 制作JPG图像 制作JPG图像步骤如下： • 用java.awt.image包中的BufferedImage类（Image的子类）建立一个BufferedImage对象。 • BufferedImage对象调用createGraphics()获得一个Graphics2D对象。 • Graphics2D对象调用相应的方法在BufferedImage对象中绘制图形或图像。 • JPEGCodec类调用createJPEGEncoder(OutPutStream out) 返回一个JPEGImageEncoder对象。 • JPEGImageEncoder对象调用encode(Image image)方法将BufferedImage对象写入到输出流。
