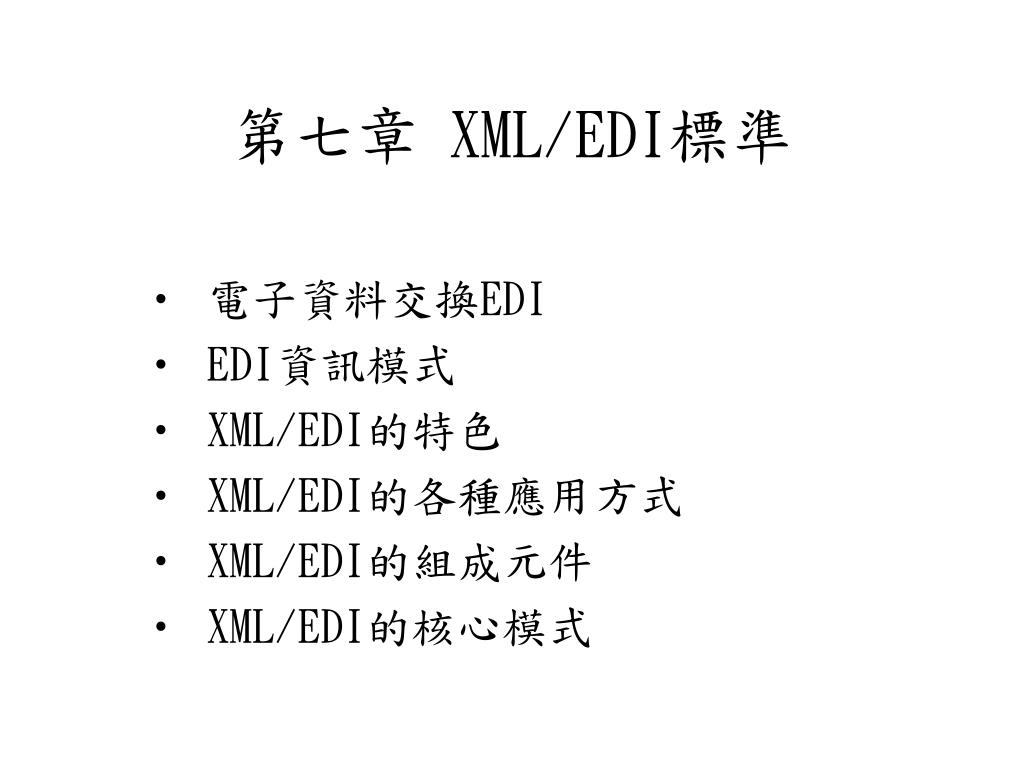

  1. 第七章 XML/EDI標準 電子資料交換EDI EDI資訊模式 XML/EDI的特色 XML/EDI的各種應用方式 XML/EDI的組成元件 XML/EDI的核心模式

  2. 電子資料交換EDI • 電子資料交換的意義 EDI是指企業與企業，或企業與某集團間，利用電子化或IT(Information Technology)的方式，交換商業資料或文件。 • 電子資料交換的應用模式 (1)人與人模式，例如:E-mail (2)人與應用系統模式 (3)應用系統與人模式 (4)應用系統與應用系統模式(A2A)，例如:EDI

  3. 電子資料交換EDI(續) • EDI與E-mail的比較

  4. 電子資料交換EDI(續) • 電子資料交換的標準共識

  5. 電子資料交換EDI (續) • EDI所使用標準可分為： • 1.企業標準 • 2.產業標準 • 3.國家標準 • 4.國際標準

  6. 電子資料交換EDI (續) • 企業標準 • 起始於美國及歐洲一些國家的大型且國際化的公司內部。這些簡化企業自身業務往來而自行制定的企業標準，由於只會考慮企業本身，因此會有一定的局限性。

  7. 電子資料交換EDI (續) • 產業標準 • 為滿足某產業內的業務往來而制定產業標準。例如：70年代的美國運輸業制定的標準，零售業制走的UCS標準及倉儲業制定WINS標準，電子業的EDIFICE標準，醫學界的TEEDI標準等。 • 國家標準 • 隨著經濟及電腦網路技術發展，產業標準已不能適應發展的需求，於是制訂了產業的國家標準。

  8. 電子資料交換EDI(續) • 國際標準 • 鑒於全球EDI的趨勢，各國的國家標準為國際標準提供了完整的技術和應用結構。在此基礎上，聯合國歐洲經濟委員會(UN/ECE United Nation Economic Commission for Europe)為簡化貿易程式促進國際貿易活動，公佈了一套用於行政、商業和運輸業(UN/EDIFACTE EDI for Administration Commerce and Transport)EDI國際標準。

  9. EDI的相關軟體

  10. EDI的相關軟體(續) • 在實際應用中，EDI翻譯軟體(translator)是將不存在任何格式的資料檔案 (flat file)，轉換後填入EDI訊息的相應欄位中。 • 因此，用戶的應用系統從資料庫中取出資料時，需要有一個映射程式作為用戶資料庫與翻譯套裝軟體的介面。其作用是將用戶的格式資料檔案翻譯成不在任何格式的資料檔案。

  11. EDI的相關軟體(續) • 用戶應用系統從資料庫取得資料，通過映射程式把資料轉換成不具格式的flat file，以便使翻譯器能識別。 • EDI翻譯軟體按照EDI標準將flat file翻譯成EDI文件。 • 負責傳送訊息的軟體將已轉換成標準格式的EDI訊息，經由傳送網路傳送至VAN網路中心。 • 貿易夥伴通過網路到VAN網路中心取得資料，也可通過網路自動通知貿易夥伴。

  12. EDI的相關軟體(續) • 貿易夥伴將取回的具有EDI標準格式的資料，經過EDI翻譯器轉換成flat file，然後經過映射程式轉換成用戶格式資料並存入相應的用戶資料庫，並到達接收EDI用戶的應用系統中做進一步處理。 • EDI translator software 通常由EDI的服務提供者(service provider)所提供，而映射程式則因用戶應用系統不同，一般由用戶自行開發，只要遵循EDI標準即可。

  13. EDI翻譯軟體的類型 • 文件在鍵盤輸入過程中同步翻譯 • 在使用編輯程式時，輸入資料的同時就完成了EDI 格式的翻譯。這種軟體通常用於資料量少或者在使用EDI之前資料未經電腦處理的情況。 • 在前端處理EDI格式翻譯 • 對於大型EDI用戶，例如大企業公司部門，使用大型主機與EDI網路相連，此時可立用一台PC機作為大型或主機的前端，處理翻譯EDI格式的工作。 • 由EDI主機系統處理翻譯 • 將EDI資料處理功能納入EDI主機系統，完成EDI翻譯。

  14. EDI的作業方式 • 批式(Batch)作業 • 收發雙方可以自由地選擇自己的時間和地鏴來收發EDI訊息。 • 資訊被成批地交換，它是一個單方向的連續資料流程。 • 需要把所有EDI訊息處理完後才能得到回應，回應時間很長。 • 即時(Realtime)作業 • 即時作業的特點是收發雙方通過通訊網路直接連接，在一次通訊結束前，收發雙方的通訊系統一直保持聯繫，回應時間短，能更有效、更可靠地獲取最新資訊。 • 互動式(Interactive)作業 • 互動式作業是指EDI系統之間的用戶資料以對話方式，使用要求/回應的方式來進行資料交換。

  15. EDI資訊模式 • EDI資訊模式有三個內容：. • 商業應用(Business Application) • 訊息內容(Message Content) • 訊息傳送(Message Transport)

  16. EDI資訊模式(續) • 商業應用(Business Application) • 商業應用可以是貿易、金融、海關、運輸及各種行業的應用。 • 訊息內容(Message Content) • 內容映射與翻譯 • 內容映射與翻譯是將各種商業應用流懷轉換EDI標準。所採用的標準視貿易夥伴而定。

  17. EDI資訊模式(續) • 訊息內容(Message Content) • 資料保密與安全 • 資料保密與安全包括電子簽名。訊息認證、訊息機密性、加密、解密和密鑰管理等。 • 傳送與繞徑 • 傳送與繞徑是將訊息內容加上電子郵件封包，附上發信人和收信人的地址以及發信人時間等。在收發用戶代理之間建立傳送通道，按地址傳送給預定的接受者。

  18. EDI資訊模式(續) • 訊息傳送(Message Transport) • 直接點對點通訊方式 • EDI用戶按照約定的格式，基於現有通訊標準，通過通信網路進行資訊的傳輸和相應的處理。目前主要用於一些大型公司與幾個少數的貿易夥伴間進行直接的EDI資料交換。

  19. EDI資訊模式(續) • 訊息傳送(Message Transport) • 間接透過加值網(VAN)通訊方式 • EDI加值網(value Added Network，VAN)是利用現有的通訊網路，增加EDI服務功能而實現的電腦網路。一般是向加值資料服務業務(Value Added Data Service，VADS)公司租用信箱進行協定和EDI格式的轉換。

  20. EDI的問題與解決方案 • EDI的問題 • EDI的導入成本過高 • 由於EDI的導入方式較為複雜，因此要將商業文件轉換成EDI格式，將要花費許多成本。 • EDI導入後對現有系統的影響過大 • 基本上EDI系統是屬於固定式的系統，不易更改或升級，因此一旦建置完成後，系統便失去擴充性。 • EDI標準的制定過程過於冗長 • 由於EDI的制定方式較為複雜，相對地EDI標準制定過程花費時間很長。

  21. EDI的問題與解決方案(續) • EDI的問題 • EDI需要特定的加值網路 • 對於Internet時代而言，EDI肯定是跟不上時代的，因為EDI被綁在固定且複雜的加值網路VAN上。 • EDI解決方案有三個

  22. XML取代EDI的原因 • EDI資訊必須符合EDIFACT定義的結構化格式，進行EDI資料交換的雙方必須購買專用的軟體，來處理和解譯EDI訊息。而XML是全球通用的W3C標準，不需要購買專用軟體，開放程度高。 • EDI系統建置非常昂貴，包括專用處理軟體的價格。通常建置EDI系統需要花費一年以上的時間。

  23. XML取代EDI的原因(續) • EDI只能在專用的加值網路(VAN)上傳輸，不能在Internet上傳輸，這是EDI在Internet上進行電子商務的最大障礙。 • EDI對於新出現的B2B應用很難擴展，而使用XML做電子商務，對於增加一個新合作夥伴來說不用費什麼大氣。 • XML被認為是統一分散式物件三大標準(DCOM、COBRA、JavaBeans)的新分散式物件僄準，此標準稱為SOAP，目前BizTalk framework採用SOAP作為傳輸訊息的通訊協定。

  24. XML取代EDI的原因(續)

  25. 處理傳統EDI的解決方案-XML/EDI • EDI解決方案，須優先考慮下例幾個條件： • 減少技術導入及開發成本 • 提供易於使用的軟體工具 • 改善各種資料的整合及易操作性 • 提供適當的保全控制 • 可擴展與容易控制與維護的技術 • 能夠與目前存在的系統進行整合 • 能使用開放的全球性標準(例如：XML與其相關標準) • 提供相容X12/EDIFACT的標準，其中X12是ANSI所制訂，是目前廣泛使用於北美的EDI標準，而EDIFACT則是聯合國歐洲經濟委員會制訂，是目前廣泛使用於歐洲和亞洲的EDI標準。

  26. XML/EDI • XML/EDI的組成元件 1.電子資料交換(EDI) 2.可擴展式標示語言(XML) 3.結構化文件處理機制(Parsing) 4.流程樣本(Process Template) XSL,CSS,ECMAscript 5.軟體代理程式(Software Agent) DOM,SAX,Java,ActiveX 6.全球實體儲存庫(Global Entity Repositories) OMG的XMI,BSR

  27. XML/EDI的特色 • 支援W3C XML1.0標準 • 100%與傳統EDI相容，XML/EDI提供相容X12/EDIFACT的標準 • 提高商業交易之接觸層面 • 提供商業流程的處理 • 能將既有的商業流程透過template的方式儲存在儲存庫中。 • 比傳統EDI節省約一半以上的成本 • 建置時間比傳統EDI快許多

  28. XML/EDI的層級架構 • XML/EDI標準在技術上有下列8個層級架構，如圖所示

  29. WWW Server VAN Service Browser Web Service XML/EDI的各種應用方式 • Web-based Electronic Commerce • Internet Based Traditional EDI

  30. WWW Browser Web Service XML/EDI的各種應用方式(續) • “Push” Based Web Commerce

  31. XML/EDI的各種應用方式(續) • Ultimate in Distribution Application

  32. XML/EDI的組成元件 • 除了EDI本身外，加入了幾個額外的關鍵元件： • 延展式標示語言(XML) • 結構化文件處理機制(Parsing) • 流程樣本(Process Template) • 軟體代理程式(Software Agent) • 全球實體儲存庫(Global Entity Repositories)

  33. XML/EDI的組成元件(續)

  34. XML/EDI的組成元件(續) • 電子資料交換(EDI) • XML/EDI技術對於現在的EDI交易，提供了100%的相容性。 • 可擴展式標示語言(XML) • XML的出現解決了HTML無法有效地成為一個資料交換格式的難題。XML標示與架構可通過網路傳遞其他元件。可有效的代替或補強現有的EDI分段標示。

  35. XML/EDI的組成元件(續) • 結構化文件處理機制(Parsing) • 對於XML來說，標示都是有其意義的，因此，要在XML文件中搜尋某些資訊，必須提供相關的處理機制，例如：電子型錄，搜尋單價判於1000與1500耴的產品，可搜尋到下列耴素<unitprice>1250</unitprice>

  36. XML/EDI的組成元件(續) • 流程樣本(Process Template) • 流程樣本提供了將整個XML/EDI結合在一起的機制。如果沒有流程樣本，你將無法單獨使用XML語法，來表達所有需要進行的工作流程細節。將流程樣本建立成XML DTD，DTD通過定義結構和內容，提供交易的互操作性。相關的標準與技術月：XSL(eXtensible Stylesheet Language)、CSS(Cascading Style Sheet)與ECMAscript(即JavaScript)

  37. XML/EDI的組成元件(續) • 軟體代理程式(Software Agent) • 軟體代理程式不僅可處理流程樣本執行必要的工作，而且與EDI交易資料定義、用戶業務應用相互作用，每一特定的任務可建立新的商業流程樣本。相關的標準或技術有：DOM(Document Object Model)、SAX(Simple API for XML)、Java或ActiveX元件。

  38. XML/EDI的組成元件(續) • 全球實體儲存庫(Global Entity Repositories) • 全球實體儲存庫(Global Entity Repositories)主要是可以儲存業界所共同接受的DTDs、Templates、Agents等商業資料與流程物件，並提供搜尋機制讓企業能透過Internet進行探訪。相關標準及技術，包括：OMG的XML是將XML轉換成UML(Unified Modeling Language)及ebXML的儲存機制小組(Register and Repository team)。

  39. XML/EDI的核心模式 • star 模式 • Star模式顯示了典型的EDI模式，就是主要的商業夥伴或組織，為了他們的貿易夥伴設定之間遵循的標準，以主要商業夥伴為中心(Master or Parent)，周圍是其他的貿易夥伴(Child)。

  40. XML/EDI的核心模式(續) • Star模式

  41. XML/EDI的核心模式(續) • ad hoc 模式 • Ad hoc模式是一種蠰新且以網路為基礎的模式，較小型的貿易夥伴建立它們自身對應模式，可能會變成正式的對應方式。

  42. XML/EDI的核心模式(續) • Ad hoc模式

  43. XML/EDI的核心模式(續) • hybrid 模式 • Hybrid模式是Star與Ad hoc 模式的混合體。此處將Star模式由貿易夥伴延伸，建立新的架構版本，然後自行連結自身特別的Ad hoc模式。

  44. XML/EDI的核心模式(續) • hybrid 模式

  45. XML/EDI的核心模式(續) • Web 模式 • Web模式是一個以文件為中心(document-centric)的模式。此模式中內容(content)是最重要的交換資訊，內容可透過事先設定的規則，或要求，或進行廣播時到達目的地。典型的例子就是電子目錄(electronic catalog)與“Request For Quotations”(RFQ) dialogs。

  46. XML/EDI的核心模式(續) • Web 模式
