  1. Starburst Optimização de Interrogações Francisco Santos

  2. Agenda • Introdução • Objectivo do Starburst • Processamento Interrogações • Query Graph Model • Reescrita de Interrogações • Optimização do Plano • Bibliografia

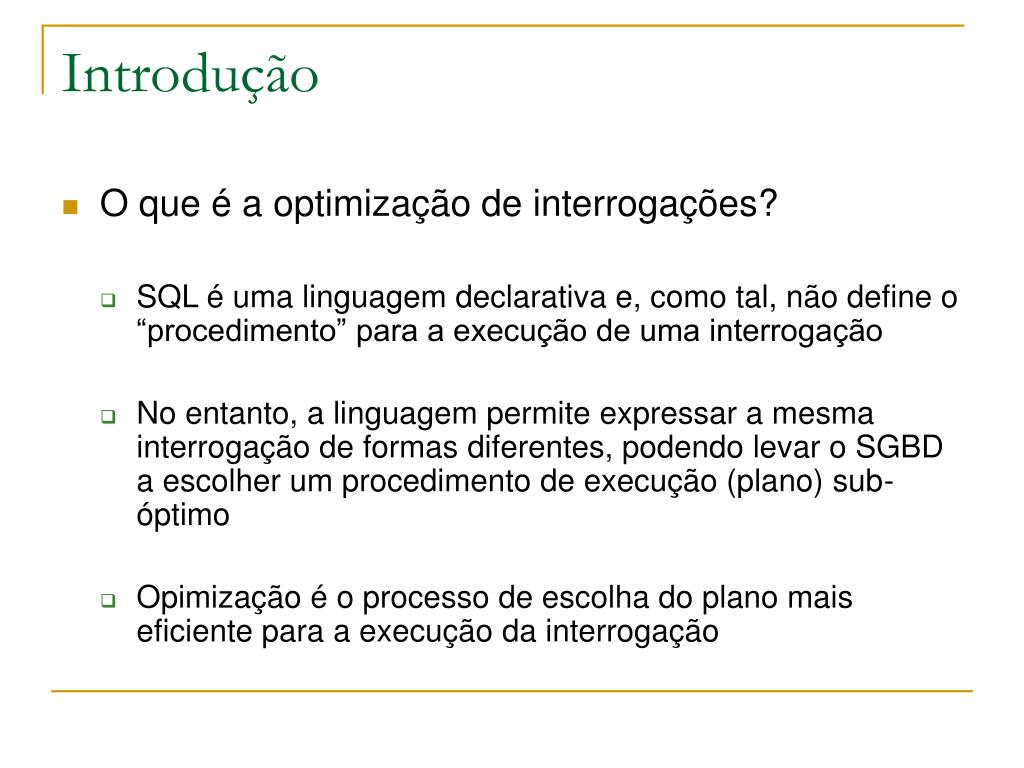

  3. Introdução • O que é a optimização de interrogações? • SQL é uma linguagem declarativa e, como tal, não define o “procedimento” para a execução de uma interrogação • No entanto, a linguagem permite expressar a mesma interrogação de formas diferentes, podendo levar o SGBD a escolher um procedimento de execução (plano) sub-óptimo • Opimização é o processo de escolha do plano mais eficiente para a execução da interrogação

  4. Introdução • Como optimizar uma interrogação? • O optimizador deve elaborar uma representação interna que lhe permita conhecer a interrogação: • Quais as tabelas acedidas? Que predicados foram empregues? Existe junção entre tabelas? Existe aninhamento de interrogações? • Usando a rep. interna, o optimizador transforma as interrogações na sua forma mais declarativa possível • Tendo a interrogação na sua forma mais declarativa possível, é escolhida a estratégia para a sua execução: • Exemplo: acesso ao ficheiro através de um Heap, Indice, Sequência; Join usando o algoritmo de merge-sort, nested loops, hash join, …

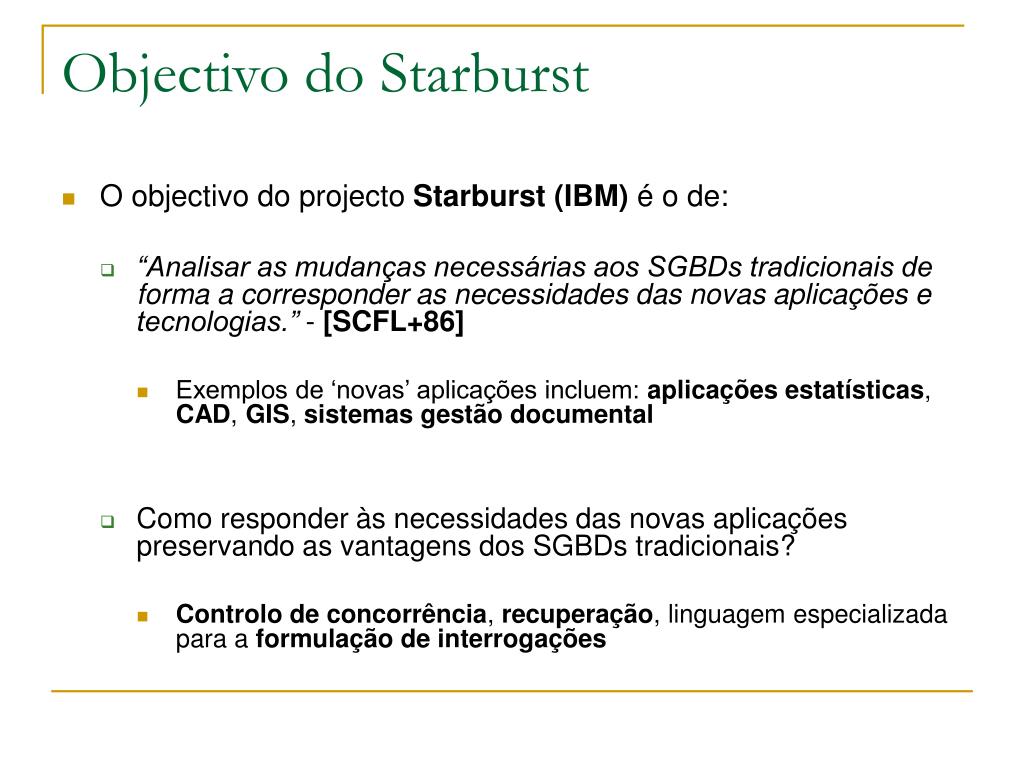

  5. Objectivo do Starburst • O objectivo do projecto Starburst (IBM) é o de: • “Analisar as mudanças necessárias aos SGBDs tradicionais de forma a corresponder as necessidades das novas aplicações e tecnologias.” - [SCFL+86] • Exemplos de ‘novas’ aplicações incluem: aplicações estatísticas, CAD, GIS, sistemas gestão documental • Como responder às necessidades das novas aplicações preservando as vantagens dos SGBDs tradicionais? • Controlo de concorrência, recuperação, linguagem especializada para a formulação de interrogações

  6. Processamento Interrogações

  7. Query Graph Model Exemplo: • alunos( aid:string, nome:string, idade:integer, media:real ) • inscricoes( aid:string, cid:string, nota:integer ) aid FK Alunos • Q: “Quais são os alunos: aid e nome, cuja nota no TFC é igual ou superior em três unidades à sua média de curso?” • SELECT Q1.aid, Q1.nomeFROM alunos Q1WHERE Q1.aid IN ( SELECT Q3.aidFROM inscricoes Q3WHERE Q3.nota >= Q1.media + 3AND Q3.cid = ‘TFC’ )

  8. Qi’s – iteradores, representam acessos a tabelas: Setformers (F) – podem aparecer no resultado final Quantifiers (, ) – usados para eliminar tuplos do resultado final p1 Conjunção de Predicados: p1  p2  …  pn … pn Tabelas: Materializadas – existe na BD Derivadas – gerada a partir de uma operação (interrogação) Der. Mat. Query Graph Model Construtores para o Query Graph Model (QGM):

  9. aid nome aid … … alunos inscricoes Query Graph Model T1OP1: Q1(F) Q2() Q1.aid = Q2.aid T2OP2: Q3(F) Q3.cid = ‘TFC’ Q3.nota >= Q1.media + 3

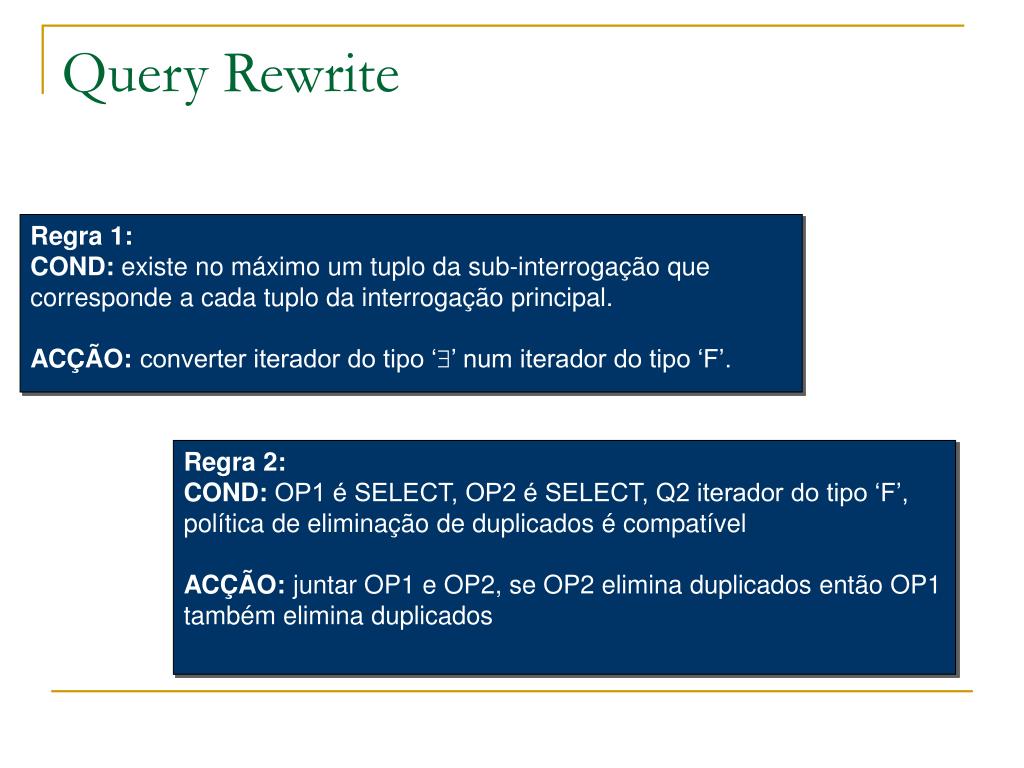

  10. Query Rewrite Regra 1: COND: existe no máximo um tuplo da sub-interrogação que corresponde a cada tuplo da interrogação principal. ACÇÃO: converter iterador do tipo ‘’ num iterador do tipo ‘F’. Regra 2: COND: OP1 é SELECT, OP2 é SELECT, Q2 iterador do tipo ‘F’, política de eliminação de duplicados é compatível ACÇÃO: juntar OP1 e OP2, se OP2 elimina duplicados então OP1 também elimina duplicados

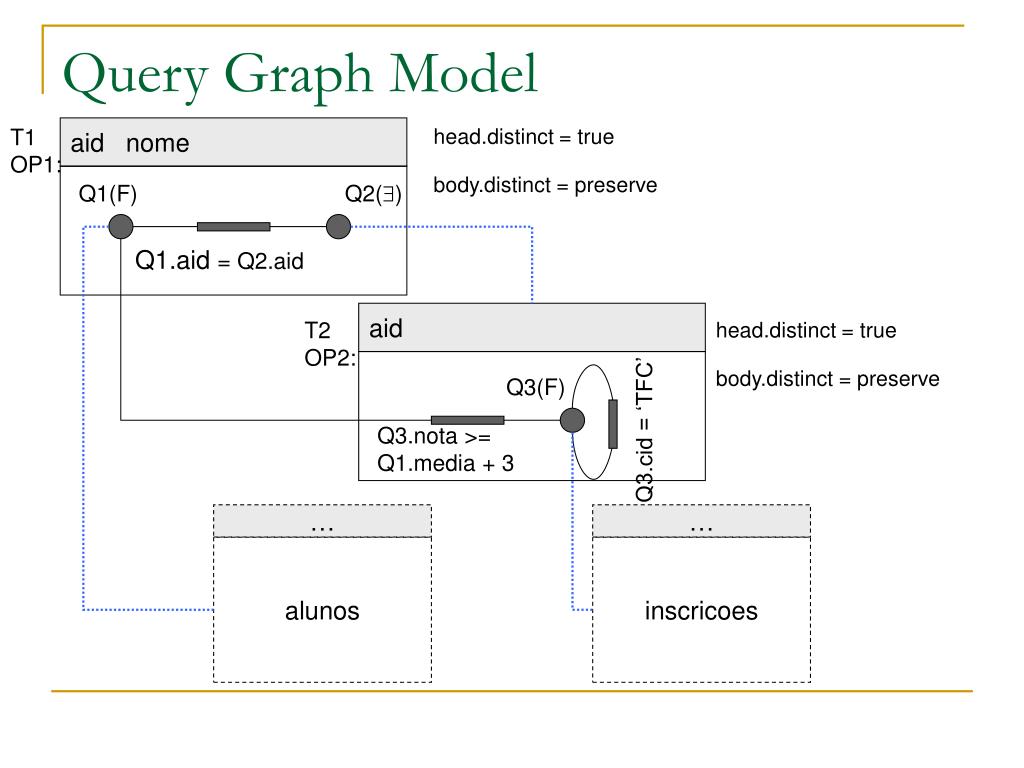

  11. aid nome aid … … alunos inscricoes Query Graph Model T1OP1: head.distinct = true body.distinct = preserve Q1(F) Q2() Q1.aid = Q2.aid T2OP2: head.distinct = true body.distinct = preserve Q3(F) Q3.cid = ‘TFC’ Q3.nota >= Q1.media + 3

  12. aid nome … … alunos inscricoes Query Rewrite T1OP1: Q1.aid = Q3.aid Q1(F) Q3(F) Q3.cid = ‘TFC’ Q3.nota >= Q1.media + 3

  13. Plan Optimization • Optimizador escolhe o plano de menor custo para a execução da interrogação anterior • Através de uma gramática, as operações de alto nível (caixas do QGM) são convertidas em operações de baixo nível • Esta gramática é designada: Grammar of STrategy AlteRnatives (STARs) • As operações de baixo nível são designadas por: LOw-LEvel Plan OPerations (LOLEPOPs) • Exemplos: • ACCESS: converte uma tabela materializada numa cadeia de tuplos • GET: aplica uma conjunção de predicados a um conjunto de tuplos (ref.dos pelo seu TID) e projecta as colunas da tabela acedida • SORT: ordena uma cadeia de tuplos segundo um ou mais campos • JOIN: faz a junção de duas cadeias de tuplos, obedecendo a uma conjunção de predicados

  14. TableAccess(T,C,P) = TableScan(T,C,P) i I(T) GET(TableScan(i, {TID}, P), T, C, P ), Cond1 TableScan(T,C,P) = ACCESS(Heap, T, C, P), Armazenamento = ‘Heap’ ACCESS(B+tree, T, C, P), Armazenamento = ‘B+tree’ Passo 1 – Plano Acesso a Tabelas Encontrar métodos eficientes para aceder aos ficheiros; guardar os melhores planos. STARs para acesso aos ficheiros:

  15. Passo 1 – Plano Acesso a Tabelas Exemplo: relação ‘Inscricoes’, assumindo índice B+tree ‘Index1’ sobre as colunas ‘<aid,cid>’: Apontadores para definições alternativas Nome da Função Argumentos:

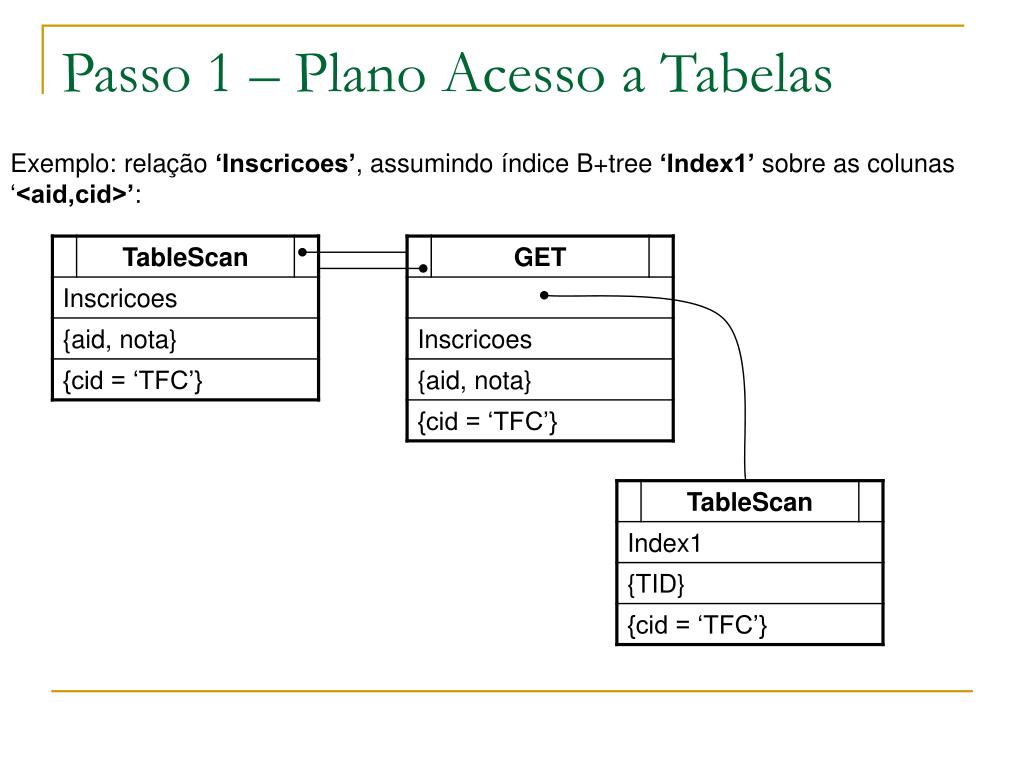

  16. Passo 1 – Plano Acesso a Tabelas Exemplo: relação ‘Inscricoes’, assumindo índice B+tree ‘Index1’ sobre as colunas ‘<aid,cid>’:

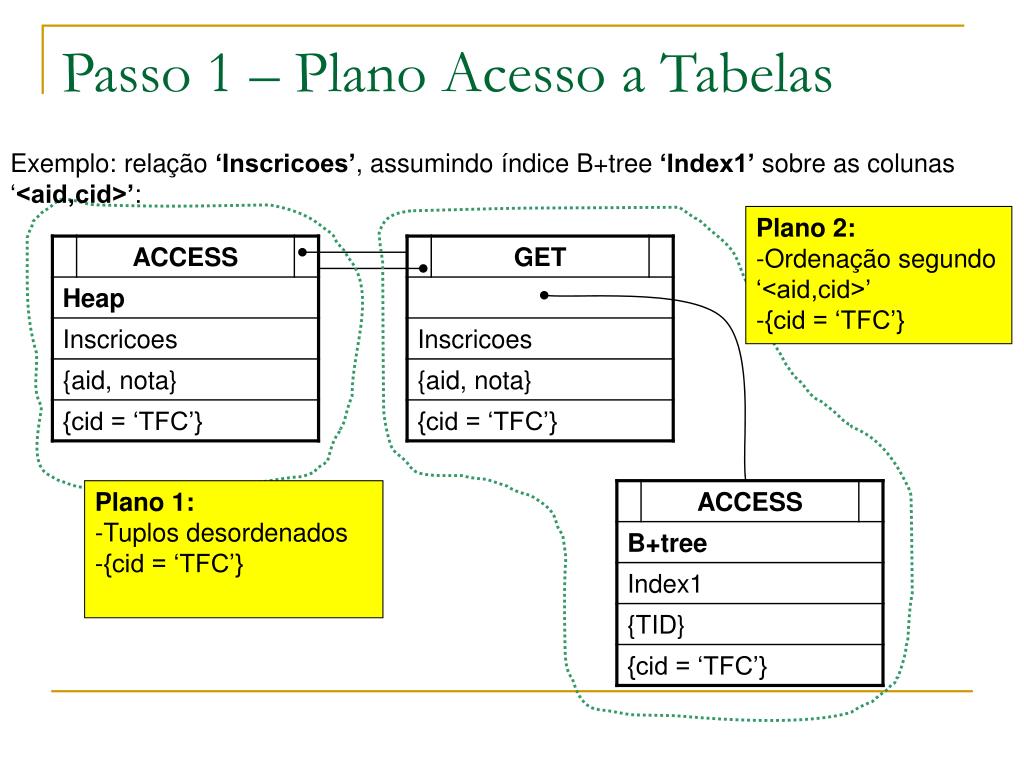

  17. Passo 1 – Plano Acesso a Tabelas Exemplo: relação ‘Inscricoes’, assumindo índice B+tree ‘Index1’ sobre as colunas ‘<aid,cid>’: • Plano 2: • Ordenação segundo ‘<aid,cid>’ • {cid = ‘TFC’} • Plano 1: • Tuplos desordenados • {cid = ‘TFC’}

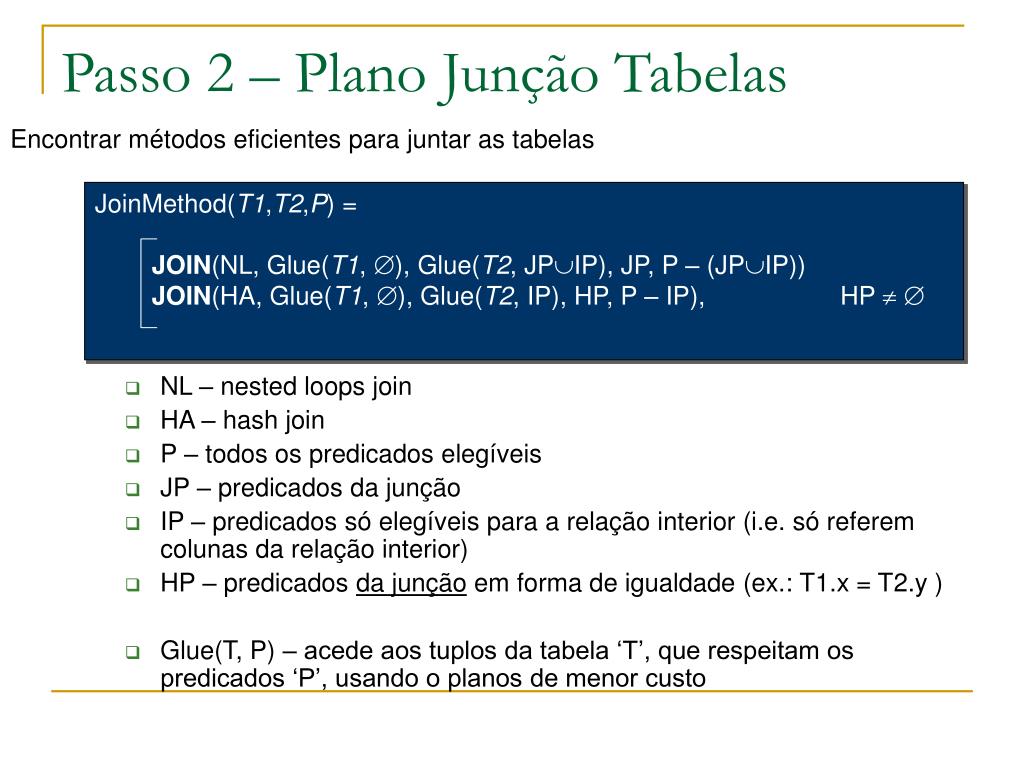

  18. JoinMethod(T1,T2,P) = JOIN(NL, Glue(T1, ), Glue(T2, JPIP), JP, P – (JPIP)) JOIN(HA, Glue(T1, ), Glue(T2, IP), HP, P – IP), HP   Passo 2 – Plano Junção Tabelas Encontrar métodos eficientes para juntar as tabelas • NL – nested loops join • HA – hash join • P – todos os predicados elegíveis • JP – predicados da junção • IP – predicados só elegíveis para a relação interior (i.e. só referem colunas da relação interior) • HP – predicados da junção em forma de igualdade (ex.: T1.x = T2.y ) • Glue(T, P) – acede aos tuplos da tabela ‘T’, que respeitam os predicados ‘P’, usando o planos de menor custo

  19. Passo 2 – Plano Junção Tabelas Apontadores para definições alternativas Nome da Função Argumentos:

  20. Passo 2 – Plano Junção Tabelas Join predicates = JP = {T1.aid = T2.aid, T2.nota >= T1.nota + 3} Inner predicates = IP = {T2.cid = ‘TFC’} Hashable predicates = HP = {T1.aid = T2.aid}

  21. Passo 2 – Plano Junção Tabelas Exemplo: geração do plano para o algoritmo nested loops Join predicates = JP = {T1.aid = T2.aid, T2.nota >= T1.nota + 3} Inner predicates = IP = {T2.cid = ‘TFC’}

  22. Index Nested Loop Join: • para cada tuplo ‘Ta’ da tabela Alunos pesquisar no índice dos tuplos ‘Ti’ da tabela Inscricoes aqueles cujo aid coincide: Ta.aid = Ti.aid • se Ti.cid = ‘TFC’ e Ti.nota >= Ta.media + 3, adicionar tuplo <Ta.aid, Ta.nome> ao resultado • Custo = balunos + nalunos * cindex1 Passo 2 – Plano Junção Tabelas Exemplo: geração do plano para o algoritmo nested loops

  23. Hash Join: • particionar Alunos e Inscricoes com uma função de hash ‘h’ sobre os atributos hashable da junção: HP = {T1.aid = T2.aid} • construir um índice em memória para a relação mais pequena • tuplos que satisfaçam a condição Ta.aid = Ti.aid, Ti.cid = ‘TFC’ e Ti.nota >= Ta.media + 3 adicionar ao resulado • Custo = 3 * (balunos + binscricoes ) Passo 2 – Plano Junção Tabelas Exemplo: geração do plano para o algoritmo hash join

  24. Bibliografia • [SCFL+86] - P. Schwarz, W. Chang, J. C. Freytag, G. Lohman, “Extensibility in the Starburst Database System”, IBM Almaden Research Center, 1986 • [HFLP89] - L. Haas, J. Freytag, G. Lohman, H. Pirahesh, “Extensible Query Processing in Starburst”, IBM Almaden Research Center, 1989 • [LFL88] – M. Lee, J. Freytag, G. Lohman, “Implementing an Interpreter for Functional Rules in a Query Optimizer”, IBM Almaden Research Center, 1988 • [PHH92] – H. Pirahesh, J. Hellerstein, W. Hasany, “Extensible/Rule Based Query Rewrite Optimization in Starburst”, IBM Almaden Research Center, 1992 • [Loh88] – G. Lohman, “Grammar-like Functional Rules for Representing Query Optimization Alternatives”, IBM Almaden Research Center, 1988 • [SKS06] - Silberschatz, Korth, Sudarshan, “Database System Concepts”, Cap. 2 e 13, McGraw-Hill, 5th edition, 2006 • [RG03] – R. Ramakrishnan, J. Gehrke, “Database Management Systems”, Cap. 4, McGraw-Hill, 3rd edition, 2003 • [Ives05] – Z. Ives, “Query Optimization Strategies”, University of Pennsylvania, 2005, www.seas.upenn.edu/~zives/cis650/slides/6-query-opt.ppt • [PHH92] – H. Pirahesh, J. Hellerstein, W. Hasan, “Extensible/Rule Based Query Rewrite Optimization in Starburst”, SIGMOD Conference, 1992, www.mcs.vuw.ac.nz/~db/publications/comp443Prest.ppt • [WikiHash] – Wikipedia, “Hash Function”, http://en.wikipedia.org/wiki/Hash_function
