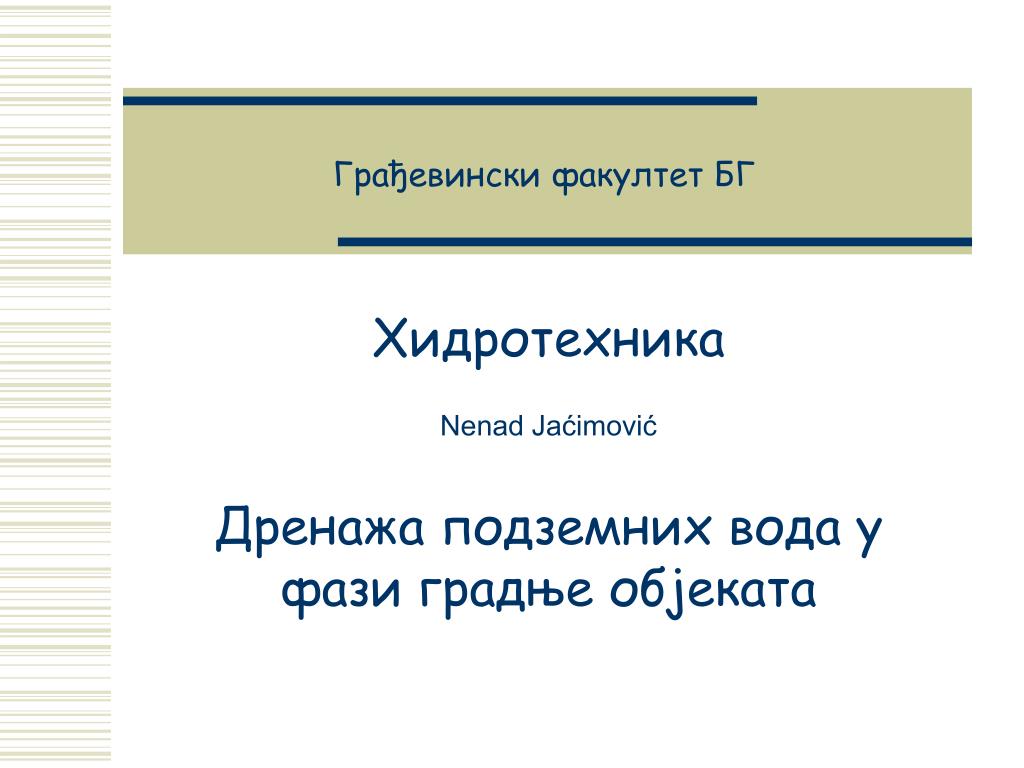

  1. Грађевински факултет БГ Хидротехника Nenad Jaćimović Дренажа подземних вода у фази градње објеката

  2. Садржај презентације • Методе за снижење нивоа подз. вода • Основне законитости кретања подз. вода • Пројектовање система за снижење нивоа у зони грађевинског ископа • Бунарски филтри

  3. Основни задатак: Омогућити рад у СУВОМ

  4. Методе које се примењују у пракси • Гравитациони дренажни системи • Вакуумски системи • Дубоки бунари • Вештачке баријере (дијафрагме) • Комбиноване методе

  5. Дренажни ровови • Услови примене: • Слабије пропусна земљишта • Није потребно велико снижење нивоа • (низак ниво подземних вода)

  6. Игла - филтери • Скуп бунара малог пречника који су преко сабирног цевовода спојени на вакуум пумпу • Захтевано снижење је мање од ~6м • Елементи система: • Игла-филтери (бунари пречника 50 или 75мм, дужине 7- • 8м са перфорацијом на последњем метру) • Сабирни колектор – цев са прикључцима на растојању 1м • Вакуум пумпа капацитета до 30L/s

  7. Игла – филтри

  8. Игла – филтри

  9. Игла - филтри

  10. Дубоки бунари • Примењују се када се ради о моћном водоносном слоју из кога је потребно црпити значајне количине воде . • Потребно је дефинисати: • дубину бунара • минималан потребан број бунара • распоред и капацитет бунара • пречник бунара и филтарски засип како би се • избегла суфозија (испирање ситних честица)

  11. Аквифер – водоносни слој Аквитард – слабо пропусни слој

  12. Где се налази подземна вода – пескови и шљункови Зрно песка Порни простор

  13. Испуцале стенске масе

  14. Порозна средина Вода Порозност

  15. Резерве подземне воде и њено кретање (струјање) Важно: порозност – уствари, ефективна порозност, запремински удео порног простора међусобно повезаног песак и шљунак – порозни, глина - мало пропусност – способност материјала да пропусти флуид песак – пропусан; глина - непропусна

  16. Профил влажности и подземне воде Ниво подземне воде одговара нивоу у бунару, Профил влажности нема дисконтинуитет на коти нивоа

  17. Пијезометарска кота – или, како заједно приказати потенцијалну енергију услед положаја и притиска

  18. Mерењем до показатеља струјања подземних вода • Ниво подземне воде, • коефицијент филтрације

  19. Смер тока подземних вода се може одредити на основу распореда пијезометарских нивоа 60 61 62 60.5 60.2 59.8 61.5 61.1 61.2 61.9 62.4 63.5

  20. Издан под притиском и издан са слободном површином

  21. Дарсијев (Darcy) експеримент Коефицијент филтрације протицај Дарсијев закон: П - кота

  22. Кретање подземне воде зависи од: • Разлике нивоа воде (нагиб пијезометарске линије) • Коефицијента филтрације (веза спец. протицаја и нагиба П линије) • Коефицијент филтрације зависи од флуида (вискозности) и од порозности материјала • Специфична пропусност Пијезометарска линија Hornberger et al., 1998

  23. Аналитички изрази за прорачун снижења услед рада бунара Ro – radijus dejstva bunara (Sichart)

  24. Аналитички изрази за прорачун снижења услед рада бунара Бунар у издани са слободним нивоом

  25. Рад групе бунара (принцип суперпозиције) Принцип суперпозиције Укупно снижење нивоа подземне воде у некој тачки = збир депресија услед рада појединих бунара

  26. Бунар поред реке – метода огледалних слика

  27. Бунар поред водонепропусне границе

  28. Пречник бунара и заштитни филтар Дозвољена брзина на улазу у бунар: (Sichart) Карактеристике филтарског засипа (Terzaghi): Бушени бунар Df 15 > 4Ds 15 Df 15 < 4Ds 85
