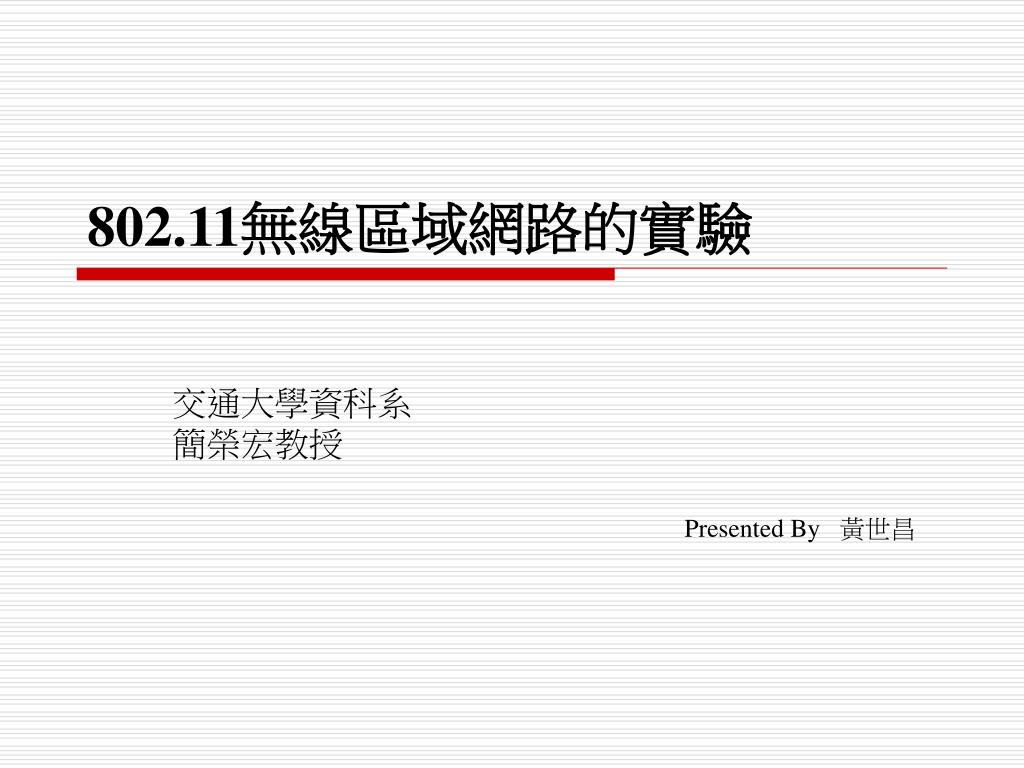

  1. 802.11無線區域網路的實驗 交通大學資科系 簡榮宏教授 Presented By 黃世昌

  2. 實驗大綱 • 分析無線封包 - Ethereal 的使用 • 擷取無線封包 - Promiscuous Mode • AP韌體的編譯與燒錄與編寫程式 • 快速執行自行編譯的程式與DHCP Server功能的擴充 • 無線網路與802.1x與RADIUS • 架設Wireless LAN Hot Spot服務

  3. 實驗一、分析無線封包(I) • 實驗目的 • 學習與使用網路協定分析軟體－Ethereal。 • 熟悉802.11無線通訊協定的封包格式。 • 實驗設備 • 硬體 :電腦一台 • 系統平台 :作業系統:Linux 或 Windows 皆可 • 軟體 :Ethereal • 可由下列網址下載: http://www.ethereal.com • 檔案 :Ethereal封包檔案

  4. 實驗一、分析無線封包(II) • 步驟： • 學習安裝與使用Ethereal • Ex : 在 filter的地方填入： wlan.sa == 00:02:2d:46:12:3a • 實際操作並觀察事先擷取的檔案 • 回答問題 • EX: 編號第171的封包的“Tag interpretation: (supported rates)”的欄位有“(B)”在裡面，而編號第173的封包沒有，請說明此”(B)”所代表的意義。

  5. 實驗二、無線封包的擷取實作 (I) • 實驗目的 • 學習安裝無線網路卡 • Linux作業系統平台 • Start pcmcia module -> driver installation & configuration… • windows作業系統平台 • 學習802.11無線網路封包的擷取 • 在Linux上 • 如何變更網路卡的運作模式 • 如何安裝Ethereal並擷取802.11無線網路封包 • 在Windows上 • 安裝AiroPeek予更改網路卡的運作模式 • 利用擷取802.11無線網路封包

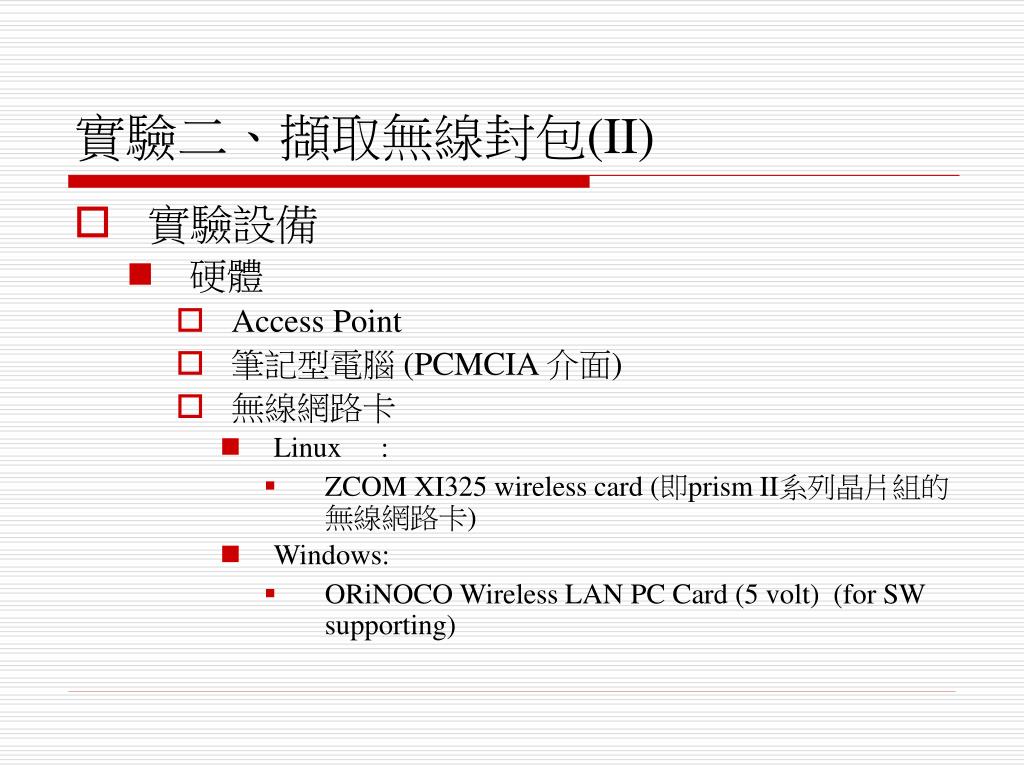

  6. 實驗二、擷取無線封包(II) • 實驗設備 • 硬體 • Access Point • 筆記型電腦 (PCMCIA 介面) • 無線網路卡 • Linux : • ZCOM XI325 wireless card (即prism II系列晶片組的無線網路卡) • Windows: • ORiNOCO Wireless LAN PC Card (5 volt) (for SW supporting)

  7. 實驗二、擷取無線封包(III) • 軟體: • Part I : Linux • 作業系統：Red Hat 9.0(Kernel版本：2.4.20-8) • libraries for supporting Ethereal • Ethereal Libpcap • For supporting promiscuous mode • Linux-wlan-ng tools-prismdump • Linux-wl24ap-cs-0.1.15.tar.gz • 網卡pcmcia module for mandrake8.1 (NIC Driver) • kernel-pcmcia-cs-2.4.8-34.1mdk.i586.rpm • Part II : Microsoft Windows • 作業系統：Windows XP • AiroPeek

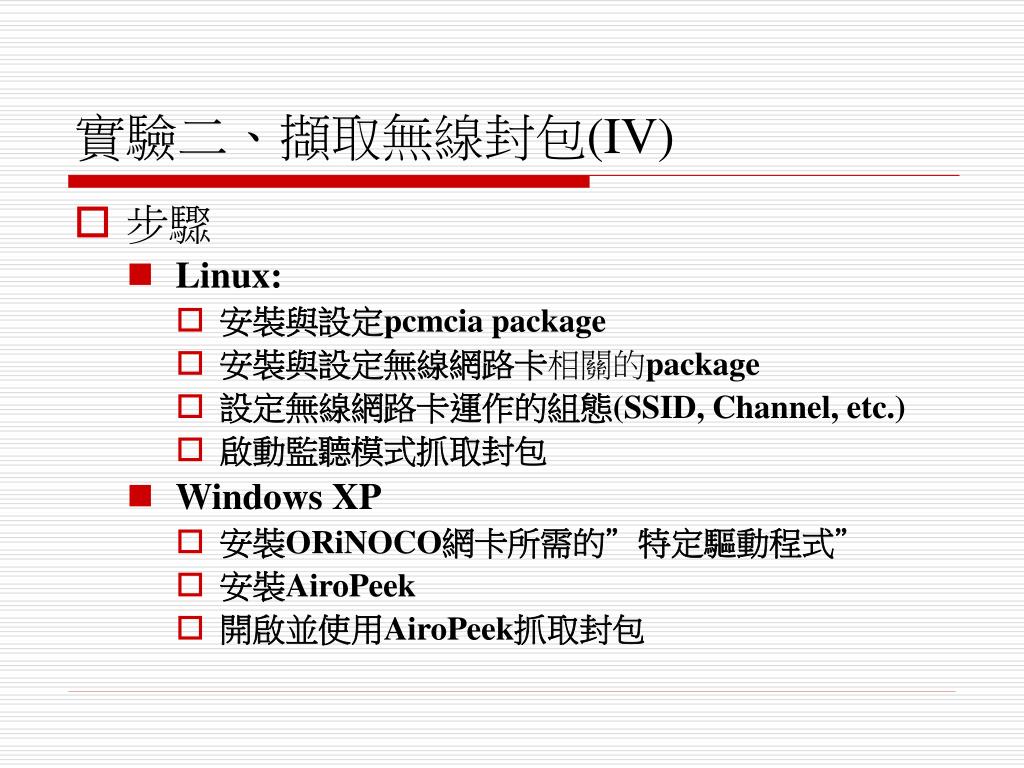

  8. 實驗二、擷取無線封包(IV) • 步驟 • Linux: • 安裝與設定pcmcia package • 安裝與設定無線網路卡相關的package • 設定無線網路卡運作的組態(SSID, Channel, etc.) • 啟動監聽模式抓取封包 • Windows XP • 安裝ORiNOCO網卡所需的”特定驅動程式” • 安裝AiroPeek • 開啟並使用AiroPeek抓取封包

  9. 實驗三、 AP韌體的編譯與燒錄與編寫程式 (I) 實驗目的 • 學習與使用如何在Linux環境下建置編譯環境，將所提供的source code編譯成image檔案更新至AP board。 • 培養以後將自行撰寫的程式移植到AP board的能力，如IAPP等applications。 (A self-specific AP)

  10. 實驗三、 AP韌體的編譯與燒錄與編寫程式 (II) • 實驗設備 • 硬體 • 實驗用AP平台一部 • 序列埠連接線 • 系統平台:Linux環境 • 軟體 • AP韌體的原始碼映像檔(課程網站下載 ) • Sde5套件 (Free GNU Toolkit for MIPS ) • Toolchain-mipsel (提供在Linux下編譯程式至MIPS平台上的工具，給little-endian的 )

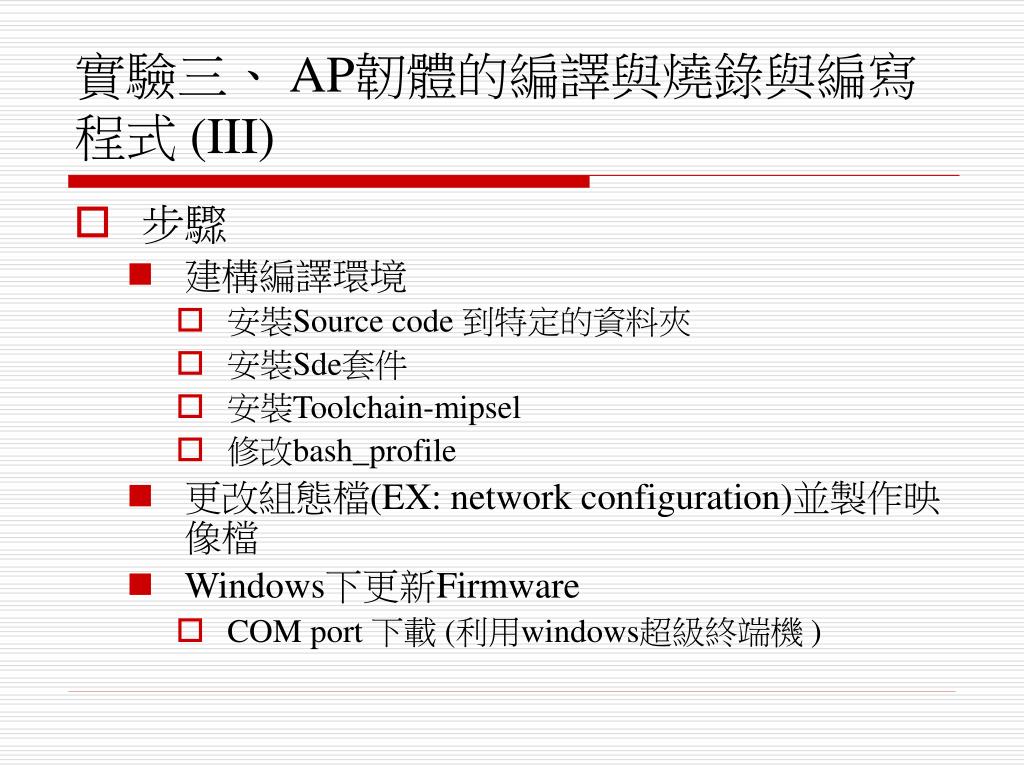

  11. 實驗三、 AP韌體的編譯與燒錄與編寫程式 (III) • 步驟 • 建構編譯環境 • 安裝Source code 到特定的資料夾 • 安裝Sde套件 • 安裝Toolchain-mipsel • 修改bash_profile • 更改組態檔(EX: network configuration)並製作映像檔 • Windows下更新Firmware • COM port 下載 (利用windows超級終端機 )

  12. 實驗四、快速執行自行編譯的程式 與DHCP Server功能的擴充 (I) • 實驗目的 • 學習使用AP平台內的記憶空間(大約10MB)的空間，來撰寫並測試自己的程式。(免燒錄) • 擴充DHCP功能，讓使用者使用DHCP client來抓取所在網域的設定值。

  13. 實驗四、快速執行自行編譯的程式 與DHCP Server功能的擴充 (II) • 實驗設備 • 硬體 • 電腦一台(要有序列埠Com Port) • AP一台 • 序列埠連接線(with Null Modem) • 軟體 • Linux環境(安裝專案程式與編譯工具) • 課程網站下載的source code(其中包含有編譯程式提供安裝，以及使此台AP能夠正常運作的相關程式，如Host AP等) • sde5套件(Free GNU Toolkit for MIPS) • toolchain-mipsel(提供在Linux下編譯程式至MIPS平台上的工具，給little-endian的)

  14. 實驗四、快速執行自行編譯的程式 與DHCP Server功能的擴充 (III) • 步驟 • 把安裝好編譯環境的機器上裝設TFTP Server • Setup, configure, • 修改DHCP設定( 修改dhcpd.h) • 修改 > 複製 > 設定 >….. • 重新編譯udhcpd與 啟動

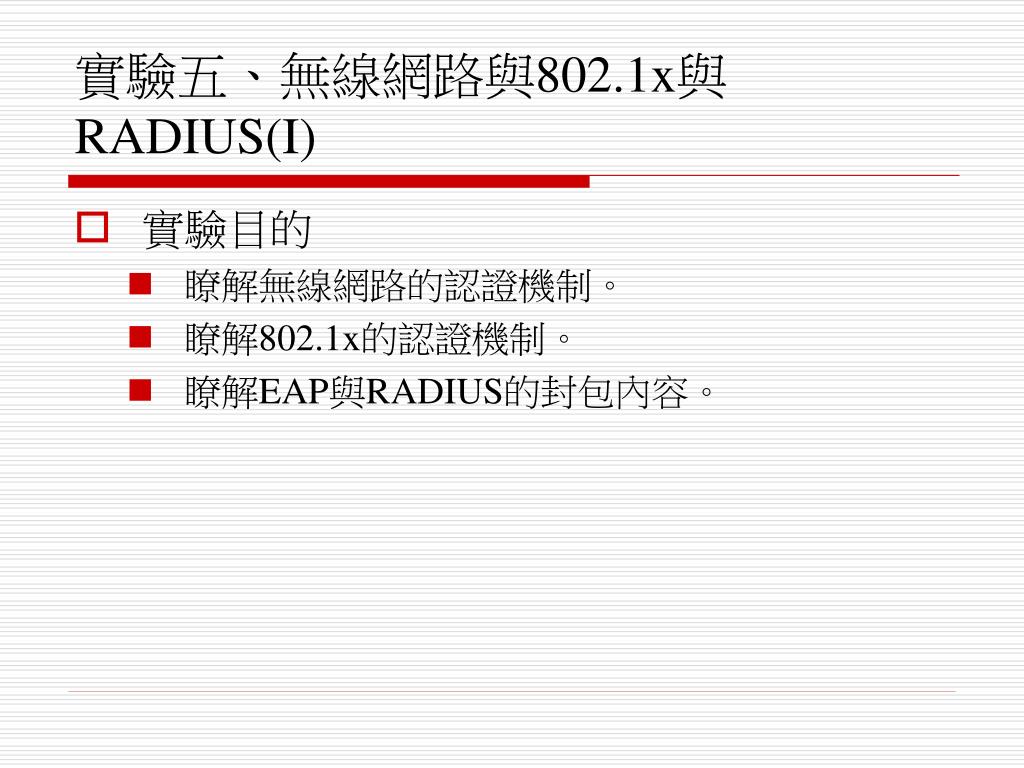

  15. 實驗五、無線網路與802.1x與RADIUS(I) • 實驗目的 • 瞭解無線網路的認證機制。 • 瞭解802.1x的認證機制。 • 瞭解EAP與RADIUS的封包內容。

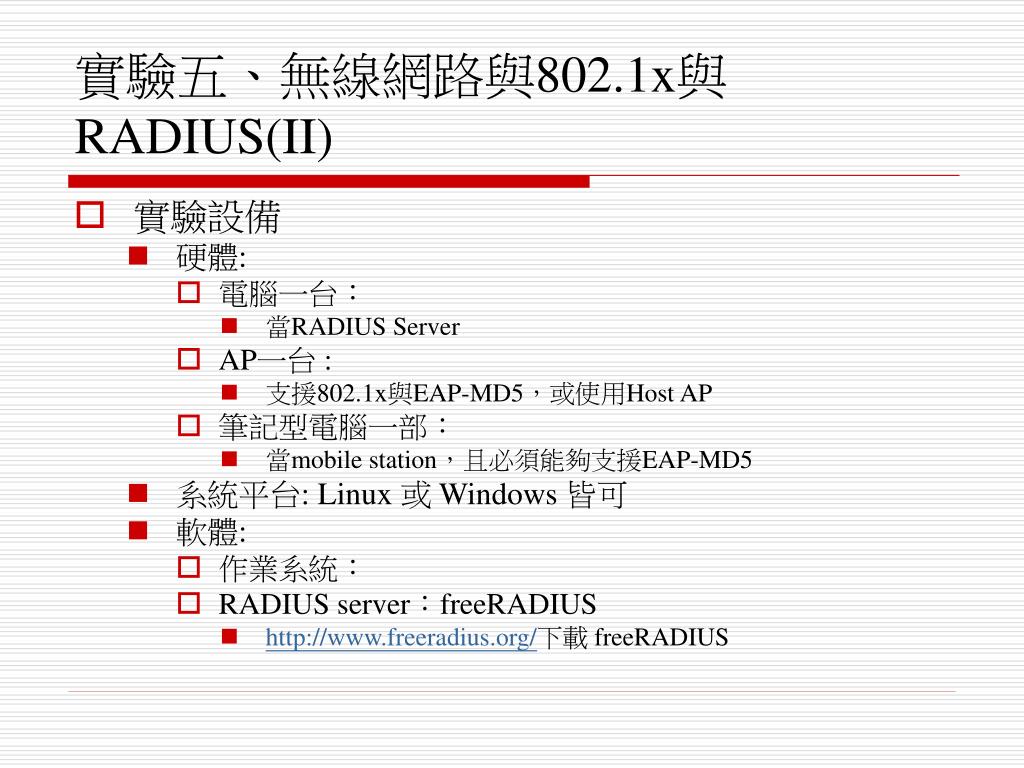

  16. 實驗五、無線網路與802.1x與RADIUS(II) • 實驗設備 • 硬體: • 電腦一台： • 當RADIUS Server • AP一台 : • 支援802.1x與EAP-MD5，或使用Host AP • 筆記型電腦一部： • 當mobile station，且必須能夠支援EAP-MD5 • 系統平台: Linux 或 Windows 皆可 • 軟體: • 作業系統： • RADIUS server：freeRADIUS • http://www.freeradius.org/下載 freeRADIUS

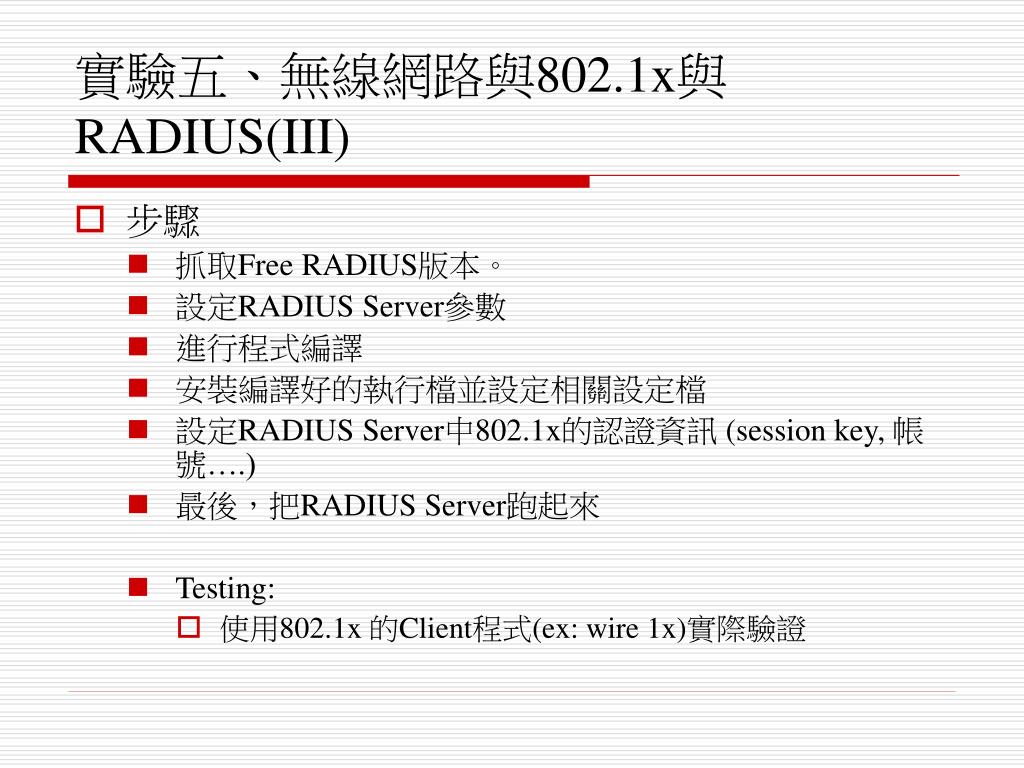

  17. 實驗五、無線網路與802.1x與RADIUS(III) • 步驟 • 抓取Free RADIUS版本。 • 設定RADIUS Server參數 • 進行程式編譯 • 安裝編譯好的執行檔並設定相關設定檔 • 設定RADIUS Server中802.1x的認證資訊 (session key, 帳號….) • 最後，把RADIUS Server跑起來 • Testing: • 使用802.1x 的Client程式(ex: wire 1x)實際驗證

  18. 實驗六、架設Wireless LAN Hot Spot服務 (I) • 實驗目的： • 實作一個Hot Spot，提供給使用者 • 802.11b Wireless access • 只能有一個外部的IP address • 讓使用者能夠盡量簡單容易上手使用 • 提供使用者認證，只有付費的使用者才可以使用Hot Spot • 瞭解Hot Spot內部需要那些技術與如何運作 • 使用DHCP daemon與設定 • 使用iptables來達到firewall與IP masquerading(即NAT的功能) • 設定以Linux為平台的NB當做一台router • 透過Web介面達成基本的認證

  19. 實驗六、架設Wireless LAN Hot Spot服務 (II) • 實驗設備 • 硬體： • 一台NB(需有兩張網路卡介面) • 一台NB(當做使用者登入你建置的Hot Spot服務，要有無線網卡介面) • 一台AP(當做無線端介面，做Bridge使用) • 2. 軟體： • Web Server→使用apache 2.0 • DHCP Server→使用dhcpd • Firewall→使用iptables • NAT→使用iptables • 撰寫CGI程式→使用C • 提高CGI程式權限→使用sudo

  20. 實驗六、架設Wireless LAN Hot Spot服務 (III) • 步驟: • Web Server 安裝apache 第二版 • 進行修改httpd server 的設定檔案 • 修改httpd 執行的使用者，將原先的apache 改成nobody，將來在執行cgi 程式才可以直接用sudo 指令來提高權限。 • 啟動Web Server • 安裝DHCP server 套件並修改DHCP server 的設定檔案 • 啟動DHCP Server • Display • IP table, routing table …..

  21. Q & A
