  1. Les tables de décompression Emmanuel Bernier (rév. 7/1/13) Formation complémentaire BEES1 - Tables

  2. Plan • MN90 et MT92 • Successives et consécutives • Planification • Plongée aux mélanges • Plongée en altitude • Utilisation d’oxygène • Ordinateurs et tables • Sujets d’examen Formation complémentaire BEES1 - Tables

  3. L’utilisation fédéraledes tables MN90 Formation complémentaire BEES1 - Tables

  4. MN90 : Généralités • Vitesse de remontée : 15 à 17m/min, 6m/min entre paliers • 2 plongées / 24h au maximum • Pas d’interpolation des temps et des profondeurs  arrondi supérieur • Profondeur maxi 60m ; 62 et 65m utilisables en cas de dépassement accidentel  pas de plongée dans les 12h suivantes Formation complémentaire BEES1 - Tables

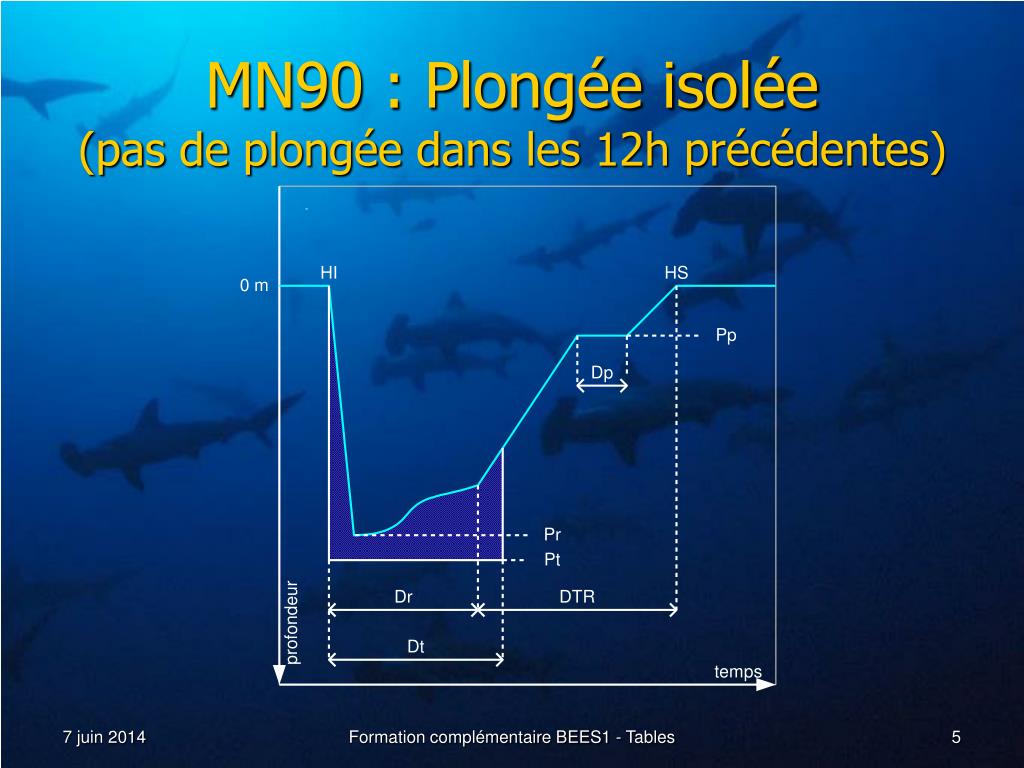

  5. MN90 : Plongée isolée(pas de plongée dans les 12h précédentes) Formation complémentaire BEES1 - Tables

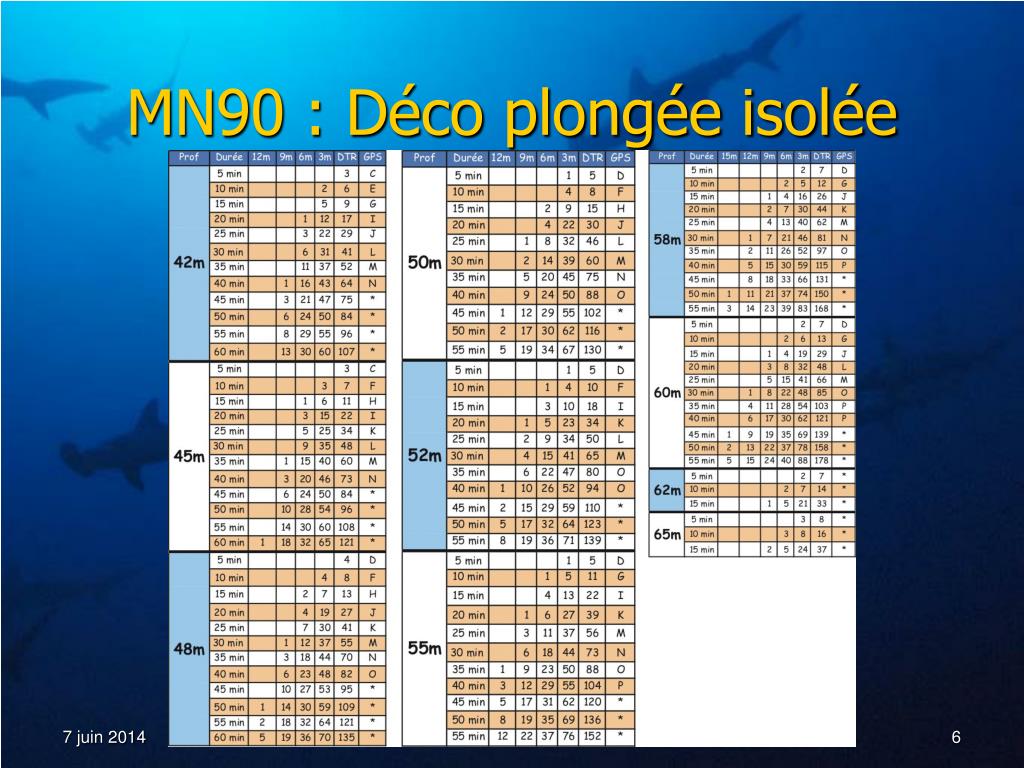

  6. MN90 : Déco plongée isolée Formation complémentaire BEES1 - Tables

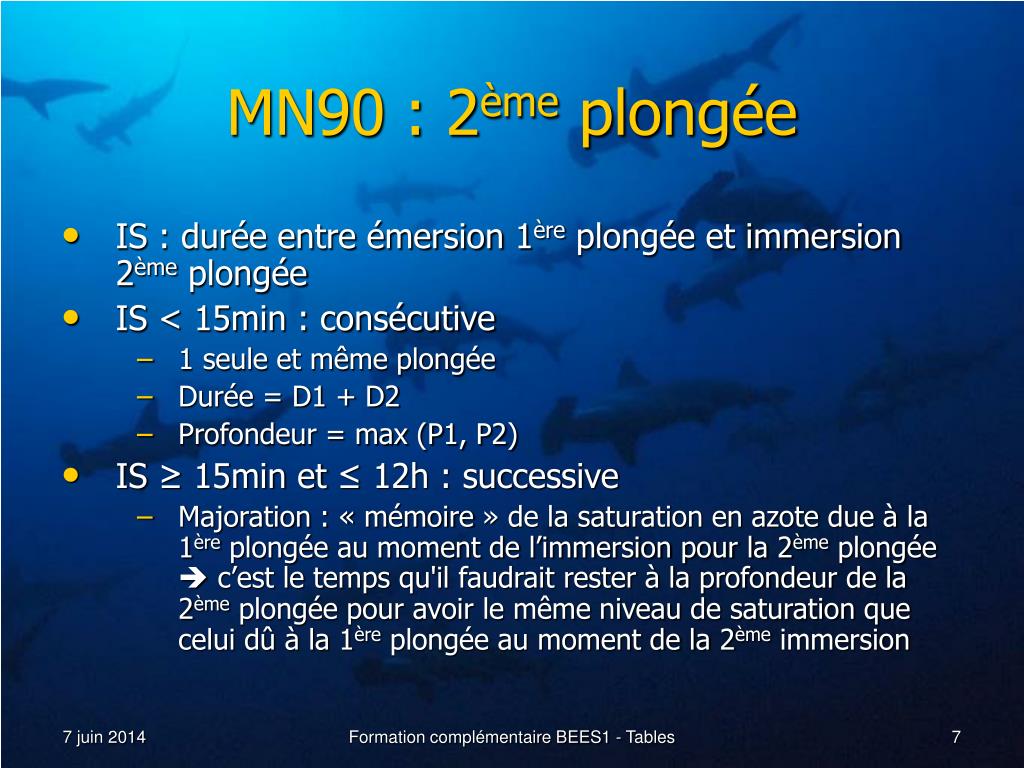

  7. MN90 : 2ème plongée • IS : durée entre émersion 1ère plongée et immersion 2ème plongée • IS < 15min : consécutive • 1 seule et même plongée • Durée = D1 + D2 • Profondeur = max (P1, P2) • IS ≥ 15min et ≤ 12h : successive • Majoration : « mémoire » de la saturation en azote due à la 1ère plongée au moment de l’immersion pour la 2ème plongée c’est le temps qu'il faudrait rester à la profondeur de la 2ème plongée pour avoir le même niveau de saturation que celui dû à la 1ère plongée au moment de la 2ème immersion Formation complémentaire BEES1 - Tables

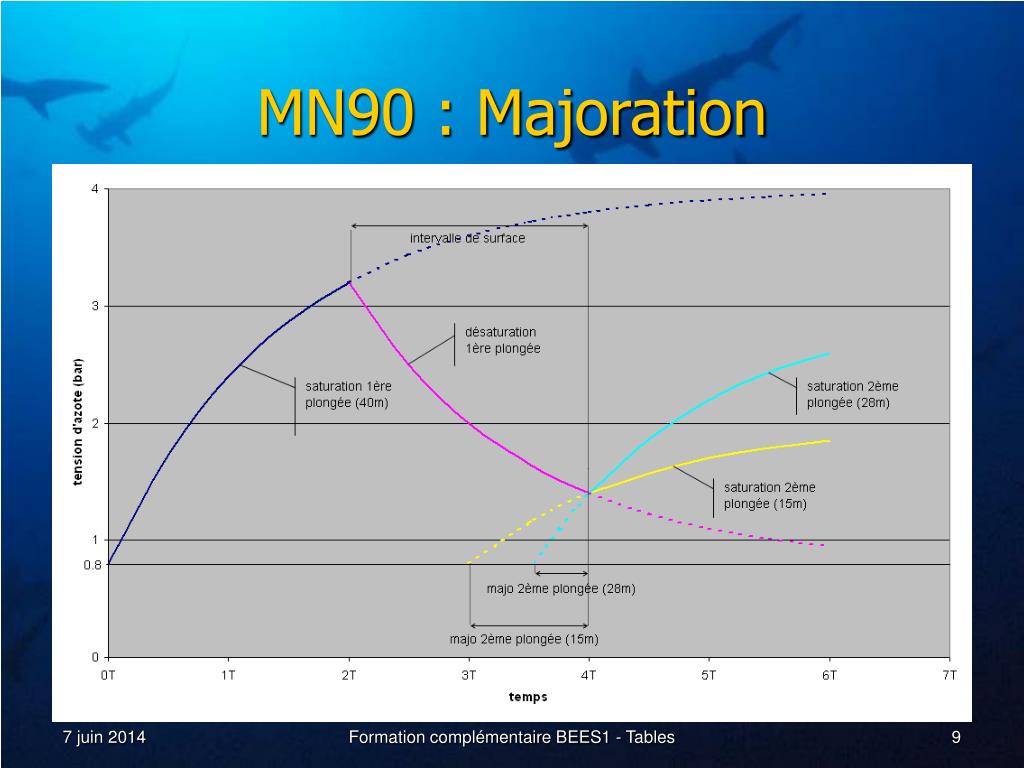

  8. MN90 : Majoration N2 = 1,10 N2 = 0,95 (AR) N2 = 0,8 N2 = 0,8 N2 = 0,95 N2 = 0,8 N2 = 0,95 Formation complémentaire BEES1 - Tables

  9. MN90 : Majoration Formation complémentaire BEES1 - Tables

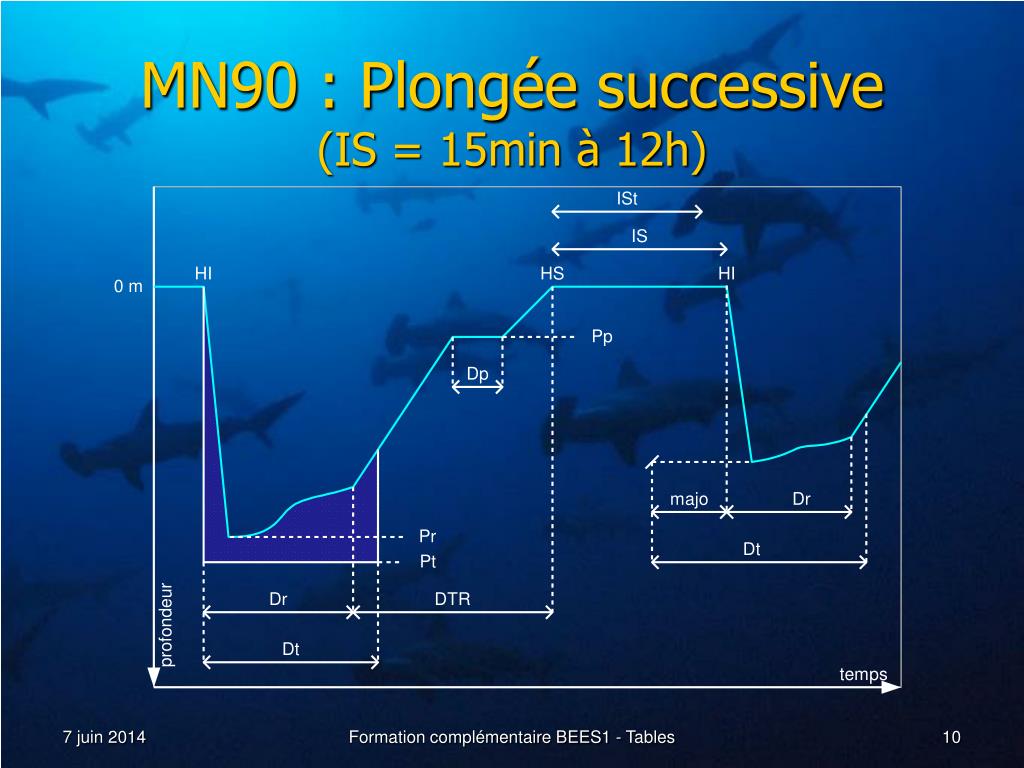

  10. MN90 : Plongée successive(IS = 15min à 12h) Formation complémentaire BEES1 - Tables

  11. MN90 : Calcul de la majoration Formation complémentaire BEES1 - Tables

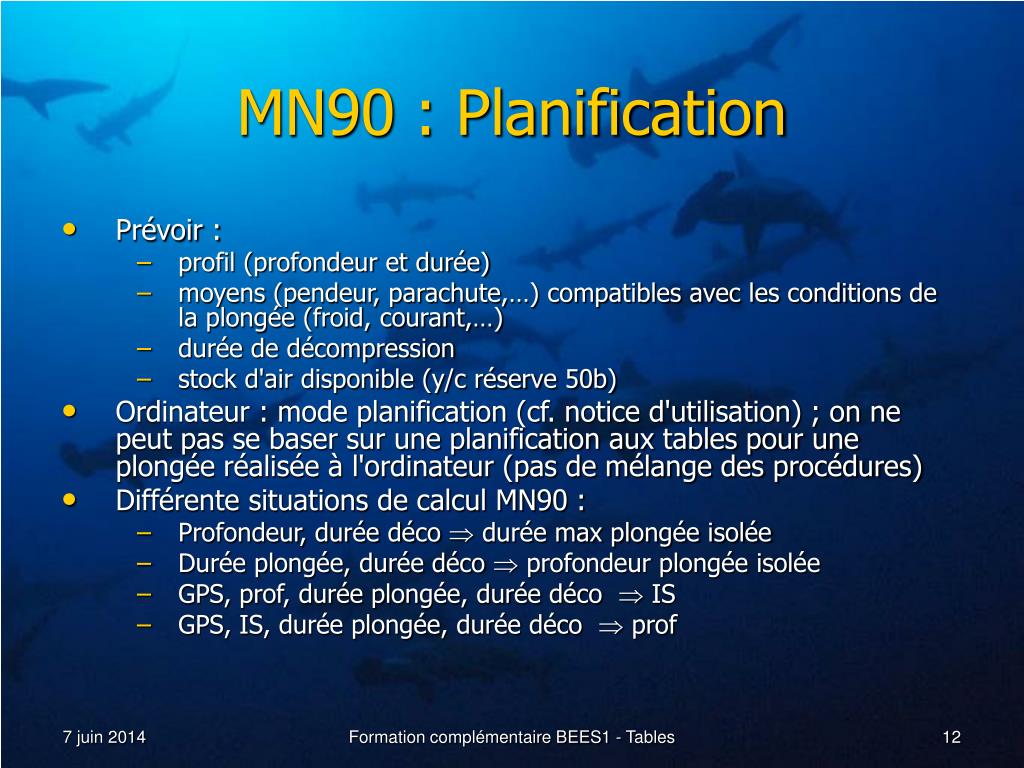

  12. MN90 : Planification • Prévoir : • profil (profondeur et durée) • moyens (pendeur, parachute,…) compatibles avec les conditions de la plongée (froid, courant,…) • durée de décompression • stock d'air disponible (y/c réserve 50b) • Ordinateur : mode planification (cf. notice d'utilisation) ; on ne peut pas se baser sur une planification aux tables pour une plongée réalisée à l'ordinateur (pas de mélange des procédures) • Différente situations de calcul MN90 : • Profondeur, durée déco  durée max plongée isolée • Durée plongée, durée déco profondeur plongée isolée • GPS, prof, durée plongée, durée déco  IS • GPS, IS, durée plongée, durée déco  prof Formation complémentaire BEES1 - Tables

  13. MN90 : Planification (suite) • Profondeur : 32m • Durée de paliers maximum : 10min • Durée maximum d'une plongée simple ? • Lecture directe dans la table à 32m Formation complémentaire BEES1 - Tables

  14. MN90 : Planification (suite) • Durée de plongée minimum : 40min • Durée de paliers maximum : 5min • Profondeur maximum d'une plongée isolée ? • On recherche dans la table la durée des paliers à différentes profondeurs pour une plongée de 40min : • à 20m pas de palier • à 22m 2min • à 25m10min • on se limitera donc à 22m Formation complémentaire BEES1 - Tables

  15. MN90 : Planification (suite) • 1ère plongée : GPS E • 2ème plongée : • Profondeur : 25m • Durée réelle de plongée minimum : 25min • Durée de paliers maximum : 5min • IS minimum pour une plongée successive ? • À 25m, la durée table maximum pour ne pas dépasser 5min de palier est de 35min • Si on veut plonger réellement 25min, la majoration ne doit pas excéder 10min • Tableau 2 : AR maxi = 0,89 • Tableau 1 : GPS E  AR ≤ 0,89 siIS ≥ 2h30 Formation complémentaire BEES1 - Tables

  16. MN90 : Planification (suite) • 1ère plongée : GPS I • IS : 3h00 • 2ème plongée : • Durée de plongée minimum : 30min • Durée de paliers maximum : 5min • Profondeur maximum d'une plongée successive ? • Tableau 1 : GPS I + IS 3h00  AR = 0,94 Formation complémentaire BEES1 - Tables

  17. MN90 : Planification (suite) • Après une plongée de 25 minutes à 22 mètres, Achille fait surface à 9h30. • Après une plongée de 30 minutes à 25 mètres, Patrocle fait surface à 9h00. • A quelle heure, au plus tôt, Achille et Patrocle peuvent-ils replonger ensemble à une profondeur de 20 mètres pendant 40 minutes, sans dépasser 16 minutes de palier  ? • Durée de plongée 65 min maxi, donc majo ≤ 25 min, donc AR ≤ 0,99 • Achille : GPS F  IS ≥ 1 h  immersion à partir de 10h30 • Patrocle : GPS H  IS ≥ 2 h  immersion à partir de 11h00 Formation complémentaire BEES1 - Tables

  18. MN90 : Erreur de planification • Profondeur réelle > profondeur planifiée • On conserve la majoration planifiée (> majo. réelle) • On calcule les paliers avec la profondeur réelle • Profondeur réelle < profondeur planifiée • On conserve la majoration planifiée • On calcule les paliers avec la profondeur planifiée (> prof. Réelle) Formation complémentaire BEES1 - Tables

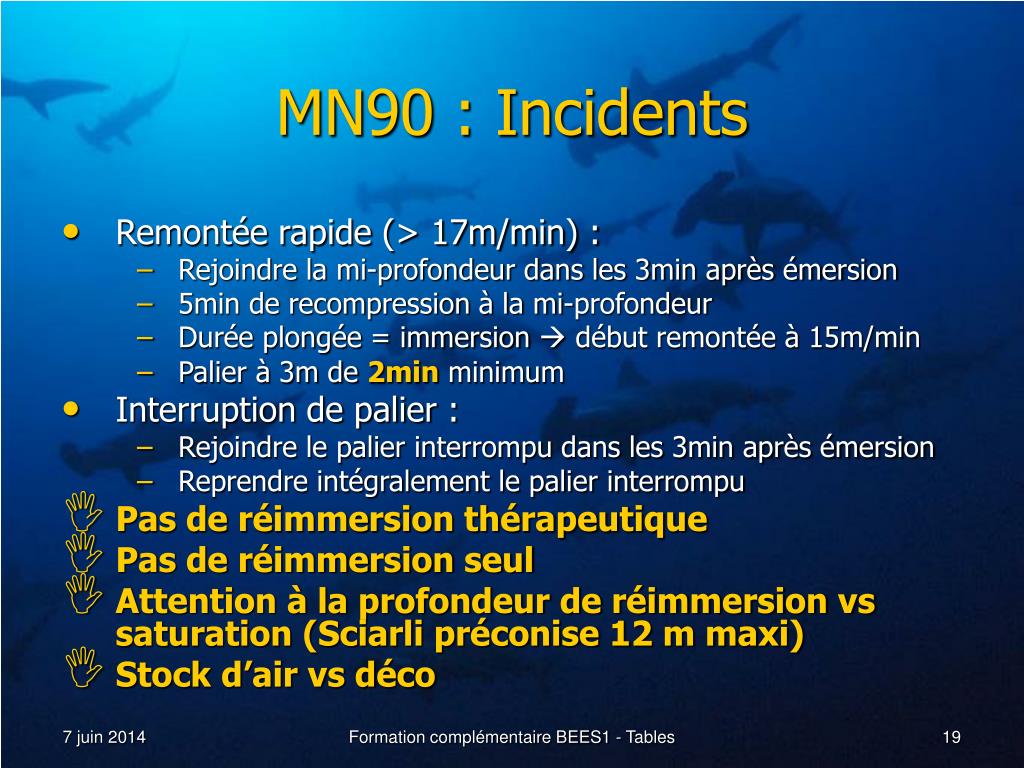

  19. MN90 : Incidents • Remontée rapide (> 17m/min) : • Rejoindre la mi-profondeur dans les 3min après émersion • 5min de recompression à la mi-profondeur • Durée plongée = immersion  début remontée à 15m/min • Palier à 3m de 2min minimum • Interruption de palier : • Rejoindre le palier interrompu dans les 3min après émersion • Reprendre intégralement le palier interrompu • Pas de réimmersion thérapeutique • Pas de réimmersion seul • Attention à la profondeur de réimmersion vs saturation (Sciarli préconise 12 m maxi) • Stock d’air vs déco Formation complémentaire BEES1 - Tables

  20. MN90 : Calcul DTR • Prof. de remontée ≠ prof. Calcul • Remontée rapide : mi-profondeur • Remontée lente • Consécutive moins profonde • Nitrox : profondeur équivalente Formation complémentaire BEES1 - Tables

  21. MN90 : Calcul DTR Formation complémentaire BEES1 - Tables

  22. Pression et altitude • Pression atmosphérique = poids de la colonne d’air ( 10 t/m2) • À 2000m d’altitude, 2000m de colonne d’air en moins  H < 1,0 bar • H diminue d’environ 0,1b tous les 1000m d’altitude • Ex : altitude = 3000m, profondeur = 20m  p = 0,7 + 2,0 = 2,7b Formation complémentaire BEES1 - Tables

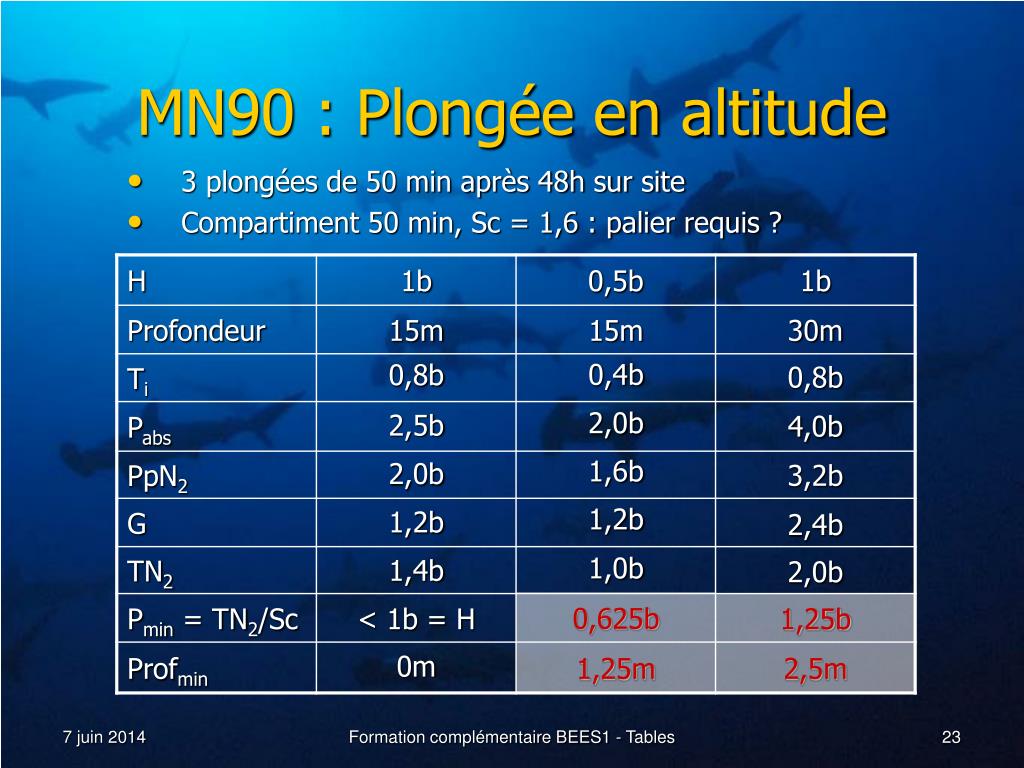

  23. MN90 : Plongée en altitude • 3 plongées de 50 min après 48h sur site • Compartiment 50 min, Sc = 1,6 : palier requis ? Formation complémentaire BEES1 - Tables

  24. MN90 : Plongée en altitude (suite) temps lac (réel) mer (fictif) Prof. Formation complémentaire BEES1 - Tables

  25. MN90 : Plongée en altitude (suite) • Profondeur fictive = profondeur réelle x H0/H(> profondeur réelle) • Profondeur paliers = profondeur palier table x H/H0 (< profondeur table) • Durée de remontée = durée table Vremontée = 15m/min x H/H0 (< Vtable) Formation complémentaire BEES1 - Tables

  26. MN90 : Plongée au nitrox • Utiliser des tables nitrox !!! • Qualification nitrox requise • Calcul de la profondeur équivalente donnant la même PpN2 à l’air : Pabs x %N2 = Pabséqu x 79% • PpO2 ≤ 1,6b  profondeur limite d’utilisation du mélange Formation complémentaire BEES1 - Tables

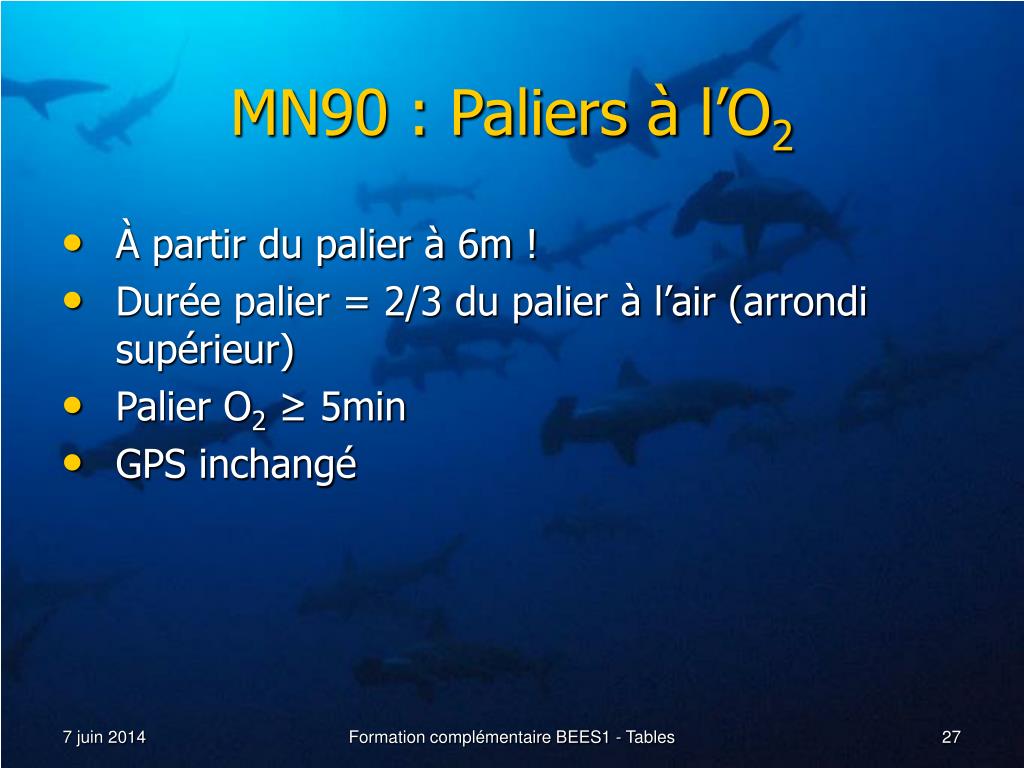

  27. MN90 : Paliers à l’O2 • À partir du palier à 6m ! • Durée palier = 2/3 du palier à l’air (arrondi supérieur) • Palier O2≥ 5min • GPS inchangé Formation complémentaire BEES1 - Tables

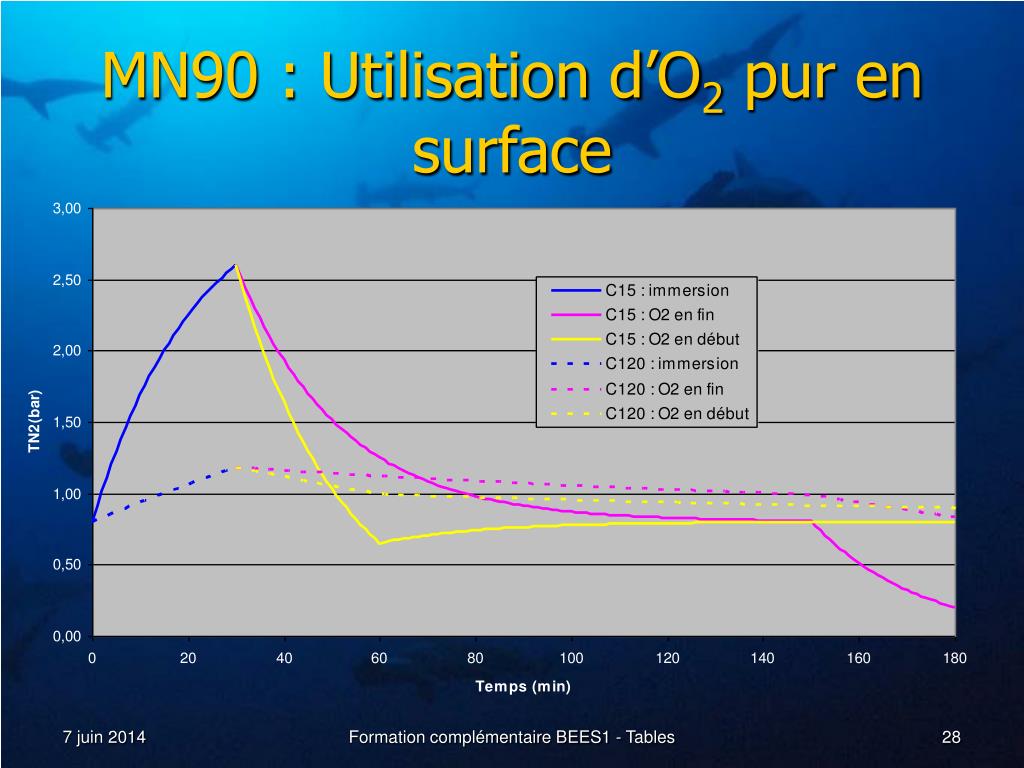

  28. MN90 : Utilisation d’O2 pur en surface Formation complémentaire BEES1 - Tables

  29. MN90 : Utilisation d’O2 pur en surface • Utilisation du tableau 1 pour l’IS à l’air • Utilisation du tableau 3 pour l’IS à l’oxygène Formation complémentaire BEES1 - Tables

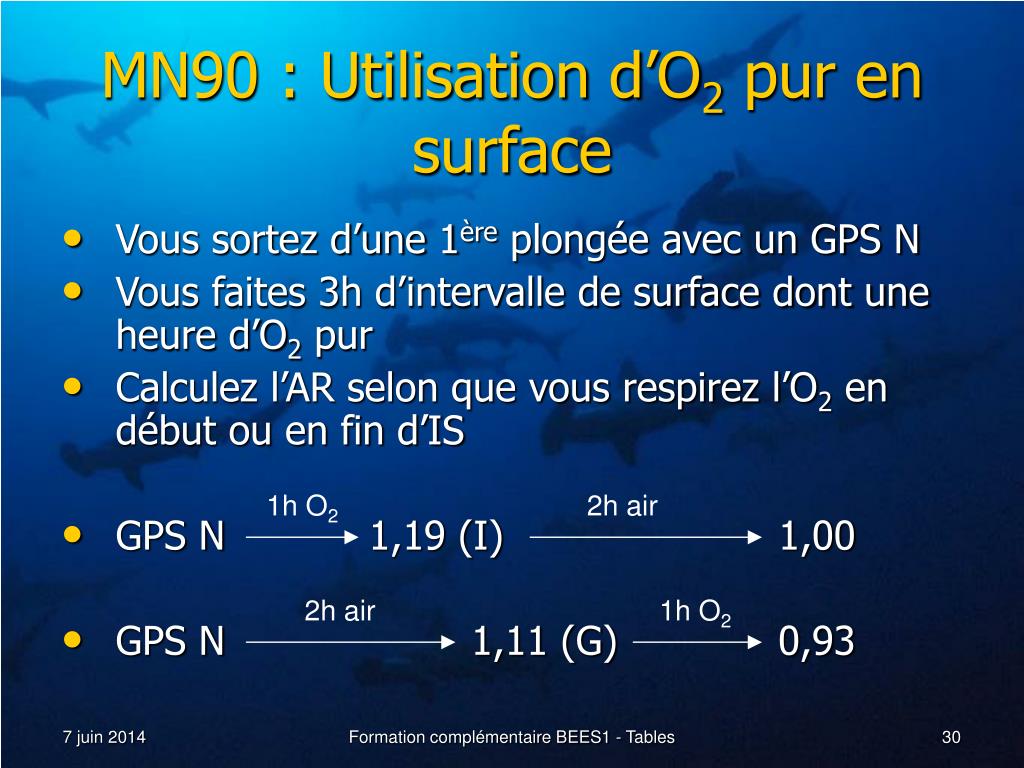

  30. MN90 : Utilisation d’O2 pur en surface • Vous sortez d’une 1ère plongée avec un GPS N • Vous faites 3h d’intervalle de surface dont une heure d’O2 pur • Calculez l’AR selon que vous respirez l’O2 en début ou en fin d’IS • GPS N 1,19 (I) 1,00 • GPS N 1,11 (G) 0,93 1h O2 2h air 2h air 1h O2 Formation complémentaire BEES1 - Tables

  31. L’utilisation des tables MT92 Formation complémentaire BEES1 - Tables

  32. Historique • Début années 80 : opérations de maintenance sur les installations pétrolières de Mer du Nord • Développées par COMEX à partir de sa banque de données de plongées • Proposées au MdT en 90 (révision de la réglementation du travail hyperbare) • Intégrées dans le décret de 92 Formation complémentaire BEES1 - Tables

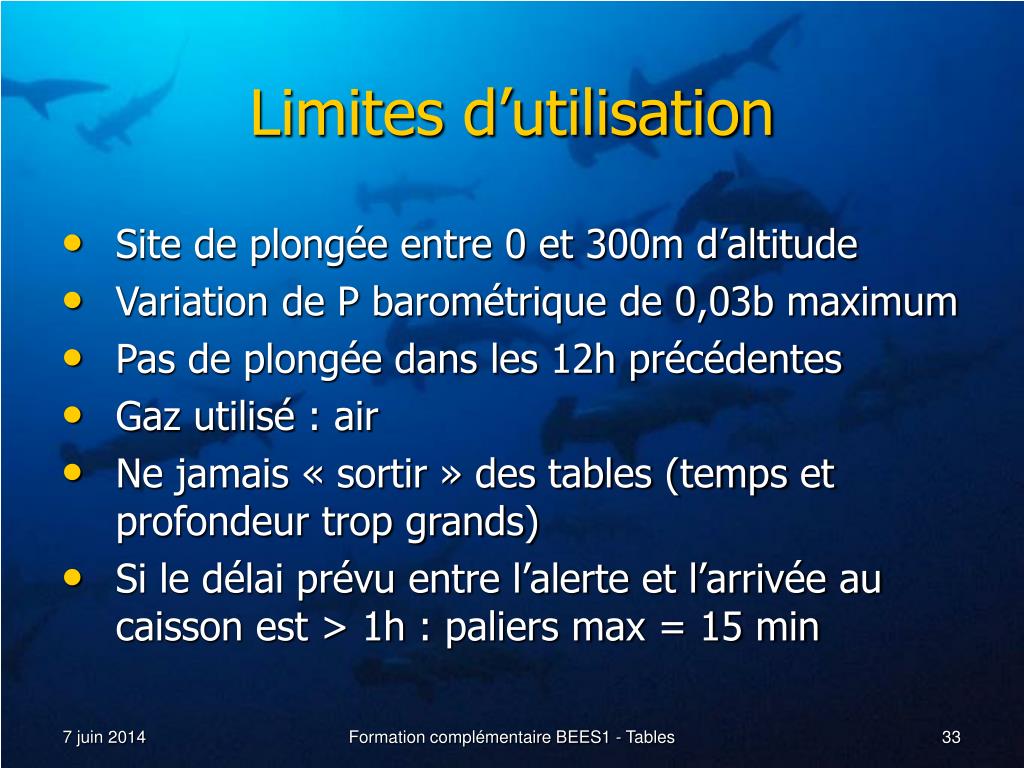

  33. Limites d’utilisation • Site de plongée entre 0 et 300m d’altitude • Variation de P barométrique de 0,03b maximum • Pas de plongée dans les 12h précédentes • Gaz utilisé : air • Ne jamais « sortir » des tables (temps et profondeur trop grands) • Si le délai prévu entre l’alerte et l’arrivée au caisson est > 1h : paliers max = 15 min Formation complémentaire BEES1 - Tables

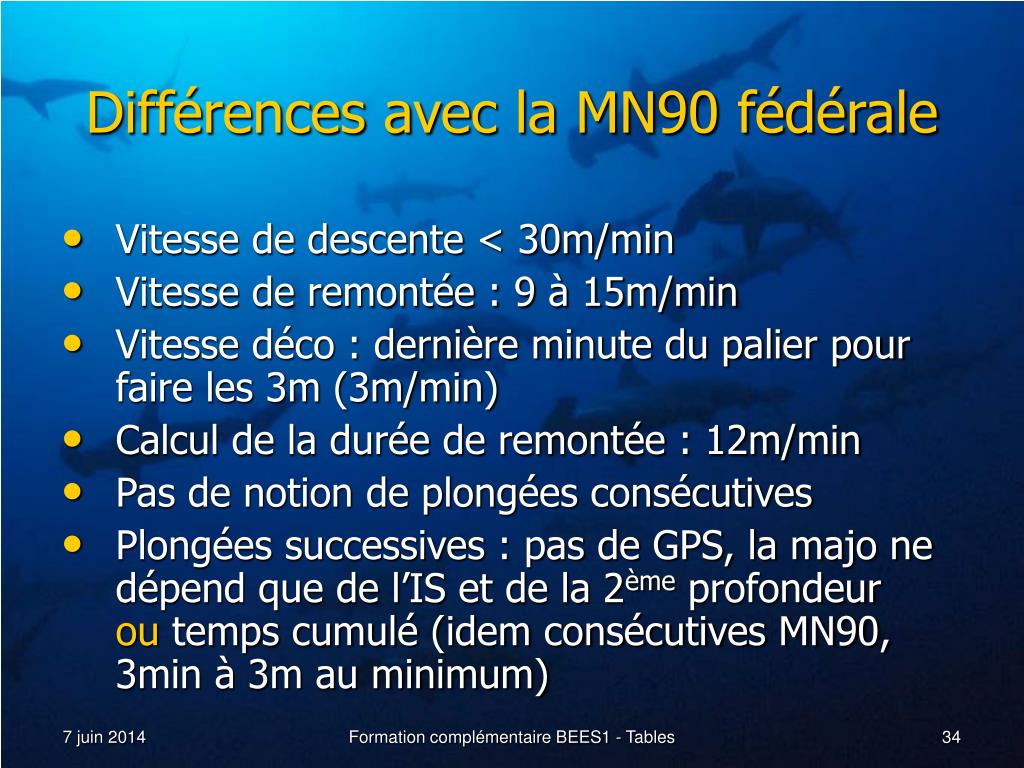

  34. Différences avec la MN90 fédérale • Vitesse de descente < 30m/min • Vitesse de remontée : 9 à 15m/min • Vitesse déco : dernière minute du palier pour faire les 3m (3m/min) • Calcul de la durée de remontée : 12m/min • Pas de notion de plongées consécutives • Plongées successives : pas de GPS, la majo ne dépend que de l’IS et de la 2ème profondeurou temps cumulé (idem consécutives MN90, 3min à 3m au minimum) Formation complémentaire BEES1 - Tables

  35. Différences avec la MN90 fédérale(suite) • Mauvaises conditions de plongée : majorer le temps fond d’un cran • Difficultés palier 3m : 6m ou oxy/6m • Palier interrompu : pas de protocole prévu • Remontée rapide : pas de palier minimum à 3m • Limiter l’activité pendant 2h après la plongée • Plongées multi-niveaux : table n°8 • Déco à l’oxygène : table n°4 Formation complémentaire BEES1 - Tables

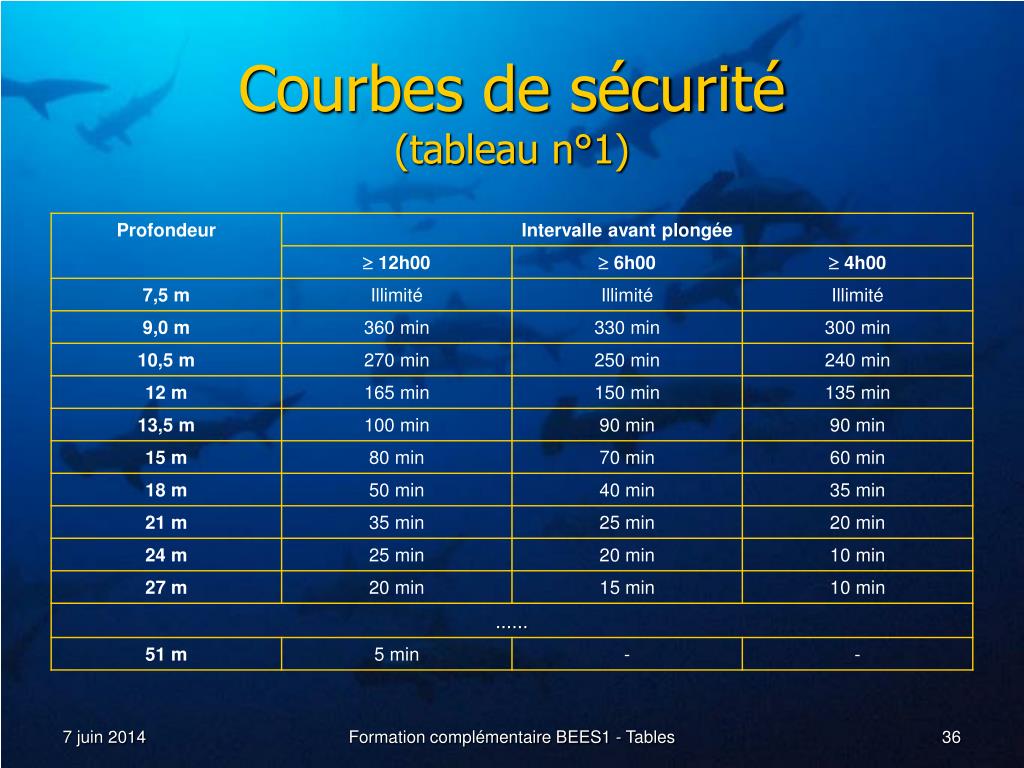

  36. Courbes de sécurité(tableau n°1) Formation complémentaire BEES1 - Tables

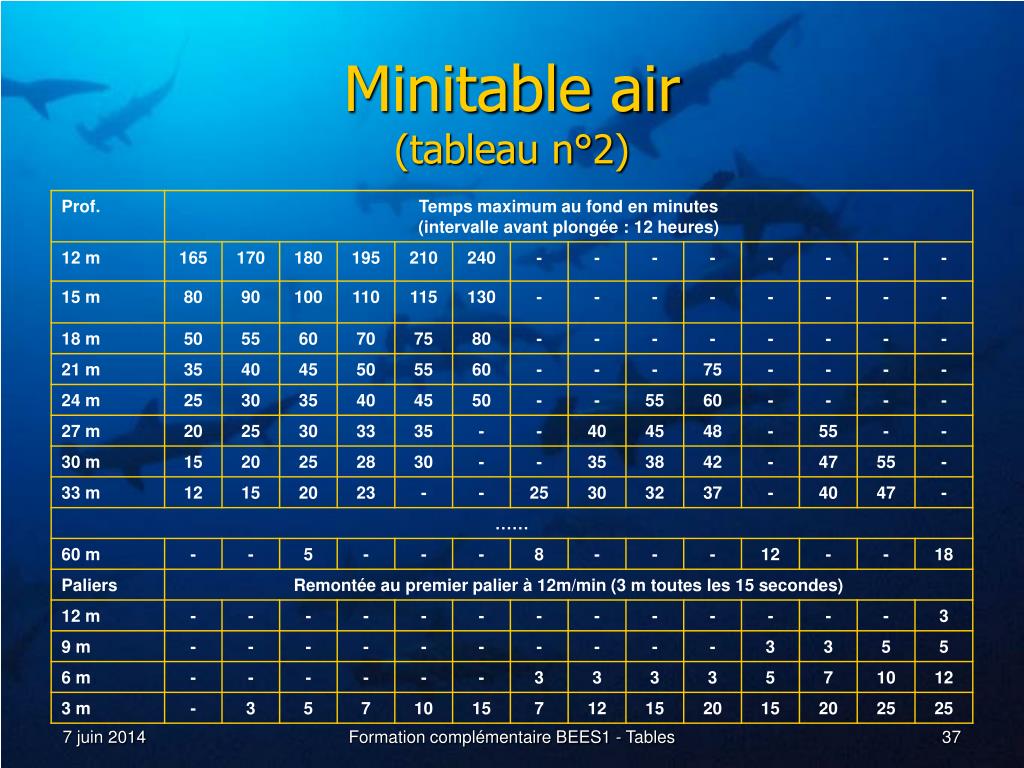

  37. Minitable air(tableau n°2) Formation complémentaire BEES1 - Tables

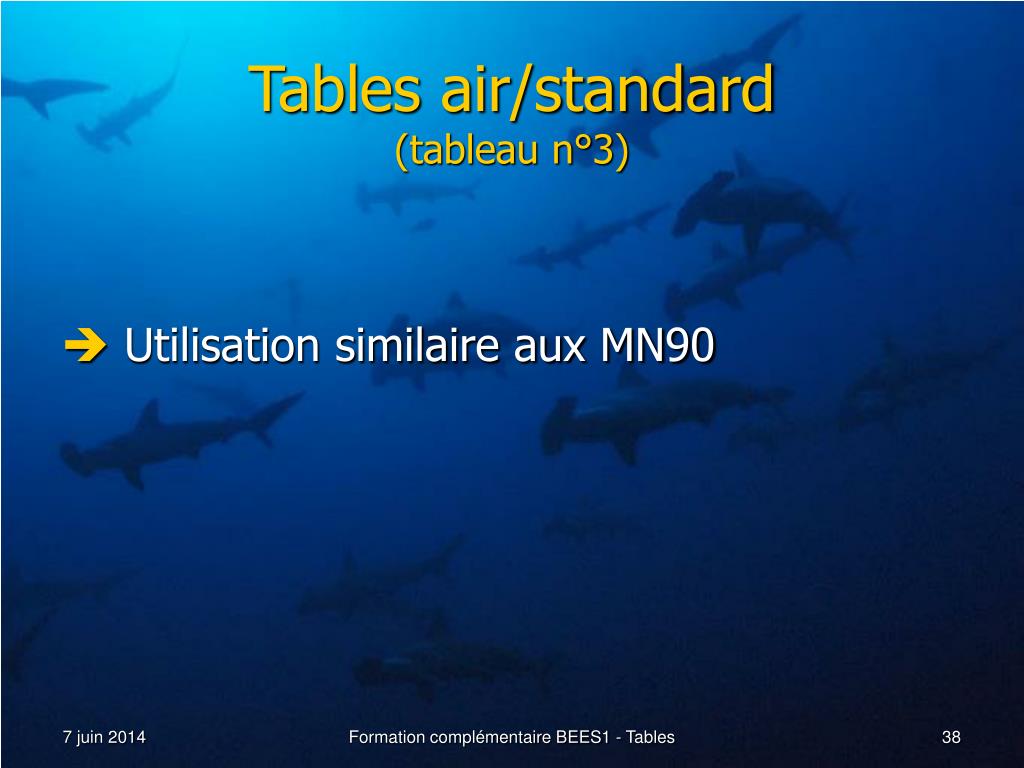

  38. Tables air/standard(tableau n°3) Utilisation similaire aux MN90 Formation complémentaire BEES1 - Tables

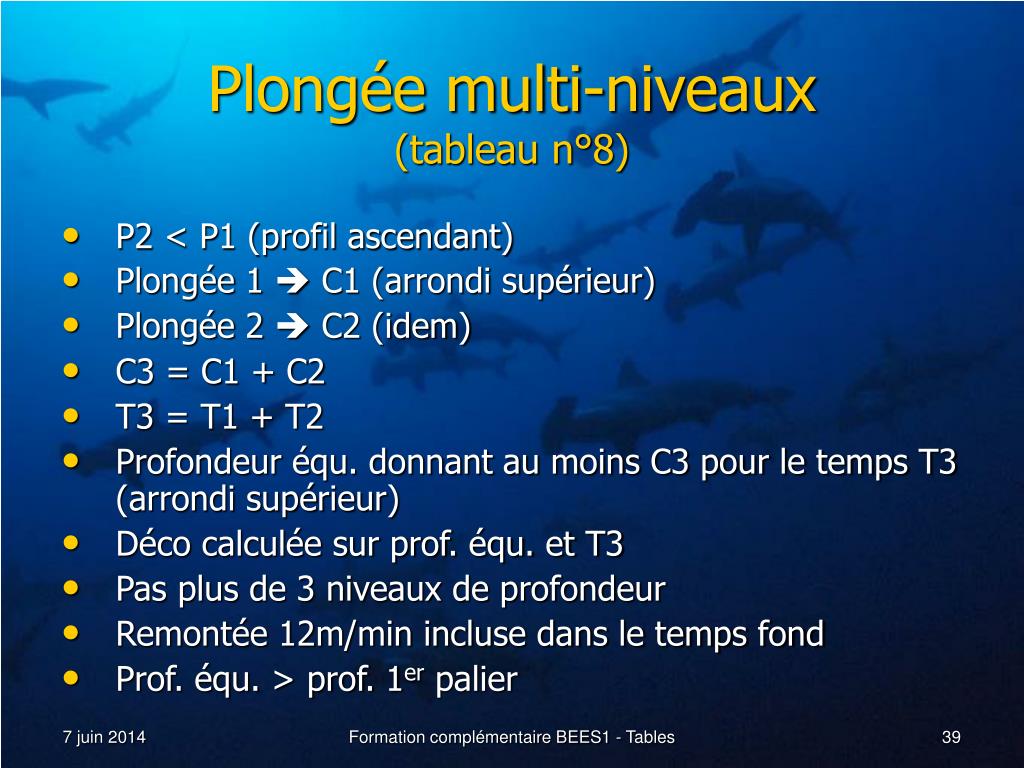

  39. Plongée multi-niveaux(tableau n°8) • P2 < P1 (profil ascendant) • Plongée 1  C1 (arrondi supérieur) • Plongée 2  C2 (idem) • C3 = C1 + C2 • T3 = T1 + T2 • Profondeur équ. donnant au moins C3 pour le temps T3 (arrondi supérieur) • Déco calculée sur prof. équ. et T3 • Pas plus de 3 niveaux de profondeur • Remontée 12m/min incluse dans le temps fond • Prof. équ. > prof. 1er palier Formation complémentaire BEES1 - Tables

  40. Plongées successives • Méthode du temps cumulé • Idem consécutive MN90 : T1+T2 • Pmax si P2 > P1 • Péqu Si P2 < P1 • Méthode du temps équivalent • Mention « successive possible » • Pas de GPS ni calcul AR • Tableau n°11 Formation complémentaire BEES1 - Tables

  41. Plongées successives(Temps équivalents : tableau n°11) Formation complémentaire BEES1 - Tables

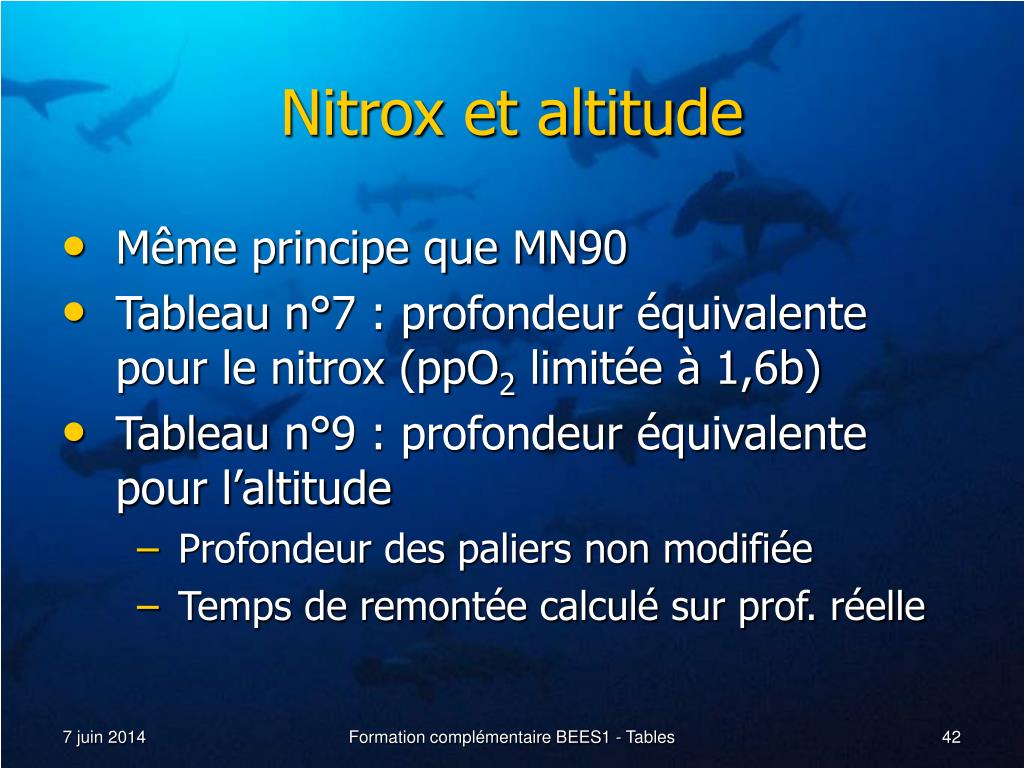

  42. Nitrox et altitude • Même principe que MN90 • Tableau n°7 : profondeur équivalente pour le nitrox (ppO2 limitée à 1,6b) • Tableau n°9 : profondeur équivalente pour l’altitude • Profondeur des paliers non modifiée • Temps de remontée calculé sur prof. réelle Formation complémentaire BEES1 - Tables

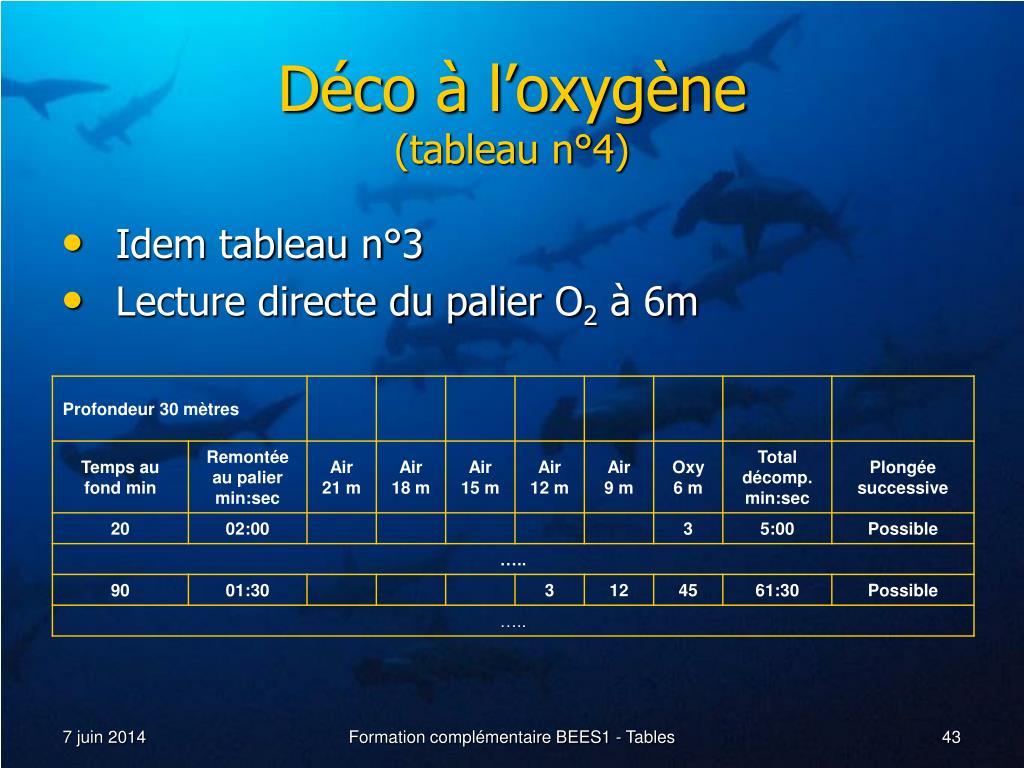

  43. Déco à l’oxygène(tableau n°4) • Idem tableau n°3 • Lecture directe du palier O2 à 6m Formation complémentaire BEES1 - Tables

  44. Utilisation d’ordinateurs Formation complémentaire BEES1 - Tables

  45. Principes de fonctionnement • Algorithme (généralement haldanien) • Idem tables • Réglage du conservatisme • Horloge • Capteurs : P° (atm. & abs.), T° • Affichage • Alarmes sonores Formation complémentaire BEES1 - Tables

  46. Echantillonnage • Équation de Haldane :  P° alv. constante • Équation de Schreiner :  P° alv. variable à vitesse constante • Découpage du profil en sections à vitesse verticale constante Formation complémentaire BEES1 - Tables

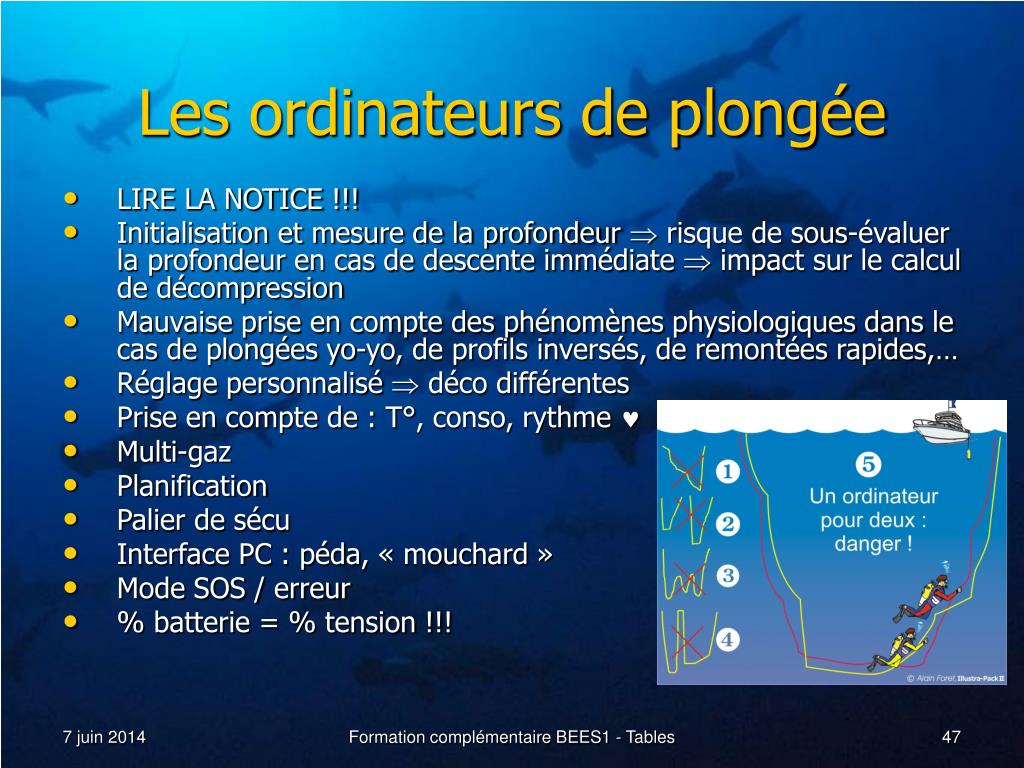

  47. Les ordinateurs de plongée • LIRE LA NOTICE !!! • Initialisation et mesure de la profondeur  risque de sous-évaluer la profondeur en cas de descente immédiate  impact sur le calcul de décompression • Mauvaise prise en compte des phénomènes physiologiques dans le cas de plongées yo-yo, de profils inversés, de remontées rapides,… • Réglage personnalisé  déco différentes • Prise en compte de : T°, conso, rythme  • Multi-gaz • Planification • Palier de sécu • Interface PC : péda, « mouchard » • Mode SOS / erreur • % batterie = % tension !!! Formation complémentaire BEES1 - Tables

  48. Les ordinateurs de plongée • Rester informé : rappel de modèles par les constructeurs en cas de bug • Ne pas se prêter ou s'échanger les ordinateurs entre 2 plongées consécutives : mémoire de la saturation antérieure prise en compte pour les plongées suivantes • Ne pas mélanger les procédures de décompression (plongée à l'ordinateur le matin, aux tables l'après-midi,…) • Risque de panne  esprit critique, tables de secours • Risque de déprogrammation par les ondes électromagnétiques produites par un téléphone portable Formation complémentaire BEES1 - Tables

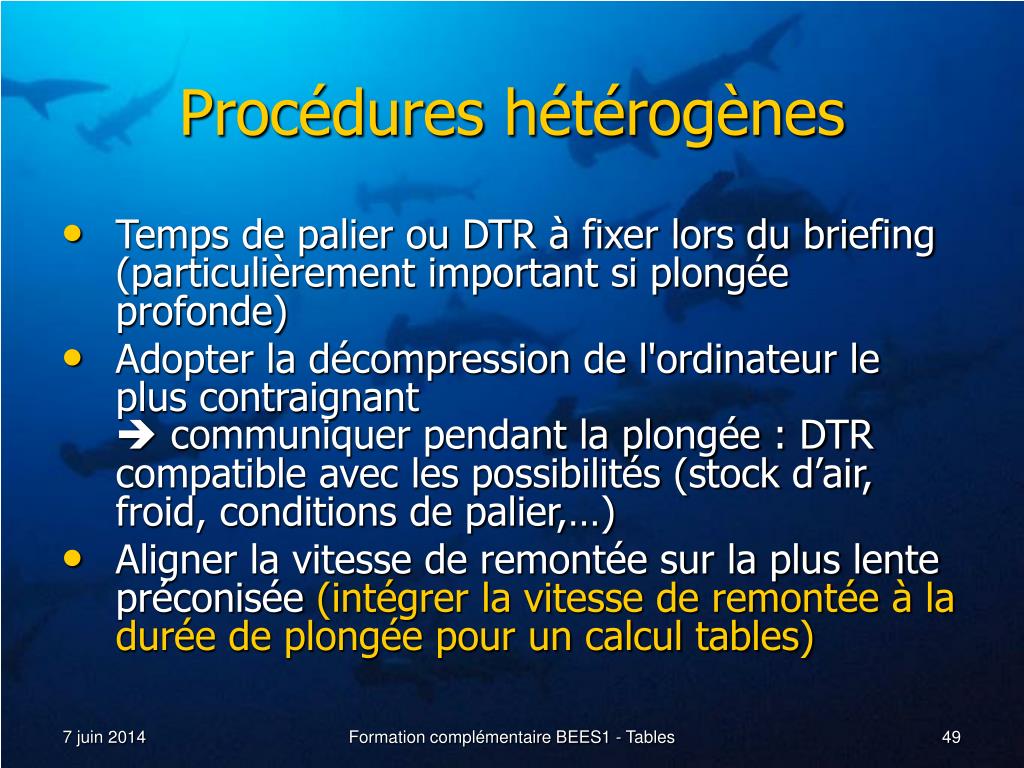

  49. Procédures hétérogènes • Temps de palier ou DTR à fixer lors du briefing (particulièrement important si plongée profonde) • Adopter la décompression de l'ordinateur le plus contraignant communiquer pendant la plongée : DTR compatible avec les possibilités (stock d’air, froid, conditions de palier,…) • Aligner la vitesse de remontée sur la plus lente préconisée (intégrer la vitesse de remontée à la durée de plongée pour un calcul tables) Formation complémentaire BEES1 - Tables

  50. Sujets d’examen Formation complémentaire BEES1 - Tables
