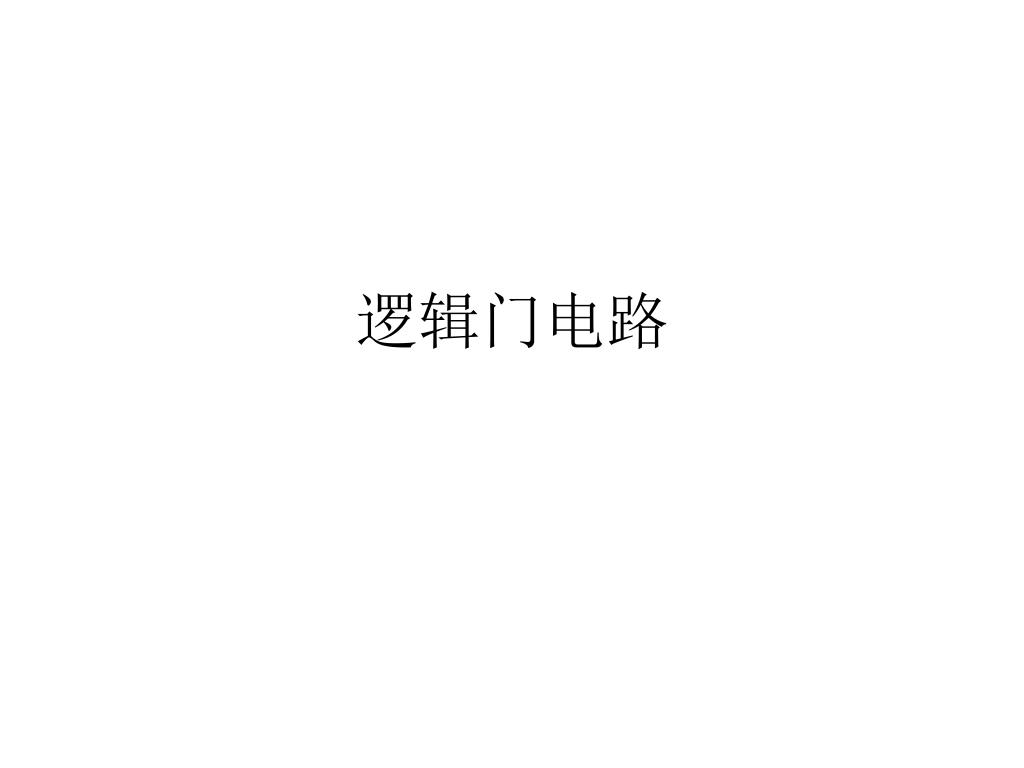

逻辑门电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 逻辑门电路

  2. 2．1 TTL集成逻辑门电路 • 2.1.1 TTL与非门 • 1.简单的与非门 • V1为多发射极三极管，有三个发射极和一个基极，每个发射极和基极之间都有一个PN结，等效为三个二极管。 图2.1.1. 简单与非功能的TTL电路及等效电路 (a) 电路 (b) 等效电路 (c)符号

  3. 2．1 TTL集成逻辑门电路 • 2．常用的TTL与非门 • TTL74系列与非门电路，它由输入级、中间级和输出级三部分构成，高电平典型值为3.6V，低电平典型值为0.3V。 • 功能： 图2.1.3 TTL与非门外引脚排列图 (a) 74LS20(4输入2门) (b)74LS00(2输入4门) 图2.1.2 TTL与非门电路

  4. VCC A “1” B RP UO Ui V V ＆ 2．1 TTL集成逻辑门电路 3．TTL与非门的电压传输特性 • 测量方法： 某一输入端的电压由0V逐渐增加到5V，其它输入端接高电平5V，测量输出端电位，就得到了图2.1.4（b)所示的电压传输特性。 图2.1.4 TTL与非门电压传输特性 （a）测试电路； （b）电压传输特性

  5. 2．1 TTL集成逻辑门电路 • 4． TTL与非门的主要参数 • （1） 输出高电平电压UOH • （2） 输出低电平电压UOL • （3） 输入高电平电压UIH（开门电平UON） • （4） 输入低电平电压UIL（关门电平UOFF） • （5） 输出高电平电流IOH • （6） 输出低电平电流IOL • （7） 输入高电平电流IiH • （8） 输入低电平电流IiL • （9） 扇出系数N0 • （10） 低电平电源电流 ICCL • （11） 平均传输延迟时间tav 图2.1.5 传输延迟时间的定义

  6. ＆ ＆ A E Yn Y1 ◇ ◇ F B VCC OC1 RL OC2 C Y2 ＆ Y · · ◇ D 线与 OCn 2．1 TTL集成逻辑门电路 • 2.1.2 其它类型TTL逻辑门电路 • 1. 集电极开路与非门（OC门） • 适用于将几个门电路的输出端并联在一起时的情况。工作时，需要在输出端Y和UCC之间外接一个上拉负载电阻RL，如图2.1.6所示。 • 实现与非逻辑功能: 图2.1.6 TTL OC门逻辑符号 实现线与逻辑功能： 图2.1.7 n个OC门构成的线与电路

  7. 2．1 TTL集成逻辑门电路 • 2. 三态与非门 • 三态与非门 ：1态，0态，高阻态 • A、B为输入端，EN（ ）为使能端（控制端），Y为输出端。使能端EN分为高电平有效和低电平有效两种电路。 表2.1.2 三态与非门逻辑符号和对应的逻辑功能表

  8. 2．1 TTL集成逻辑门电路 • 三态门原理电路 ( 有效) 图2.1.8 TTL 三态门原理电路

  9. 总线 A0 ＆ ＆ ＆ B0 EN0 A1 · B1 EN1 An · Bn ENn (a) 2．1 TTL集成逻辑门电路 • 应用举例： • 单向传输数据的总线电路如 • 图2.1.9（a）所示。这个单向总线 • 是分时传送的总线，每次只能传送 • A0B0～ AnBn中的一个信号。 • 当某个三态门的使能端为EN=1时，其 • 对应输入的数据（ ）传送到总线上，当三态门的使能端都为EN=0时，不传送信号，总线与各三态门呈高阻 • 状态。 图2.1.9 三态门用于总线传输 （a）单向传输

  10. 2．1 TTL集成逻辑门电路 • 2.1.3 TTL集成门电路使用注意事项 • 1．电源：TTL电路采用5V电源。为了防止干扰，一般要在电源和地之间接入滤波电容。 • 2．输出端的连接：TTL电路输出端不允许直接接电源或地，否则将会使电路的逻辑功能混乱并损坏器件。

  11. 2．1 TTL集成逻辑门电路 3．TTL电路不用输入端的处理: （1）与门和与非门不用的输入端处理有三种方法： ①接电源+5V或通过1～3kΩ的电阻接电源； ②与使用端并联，但并联时对信号的驱动电流要求增加了； ③在外界干扰很小时，可悬空。 （2）或门和或非门不用的输入端处理有两种方法： ①接地； ②与使用端并联： 图 2.1.10 与非门不用输入端的处理 (a)通过上拉电阻接正电源；(b)与使用输入端并联；(c)悬空

  12. 2．1 TTL集成逻辑门电路 • (4) 负载使用： • TTL门驱动较大负载时，应选用灌电流方式。 • (5) 输入电阻的选择： • R=2～10kΩ时，相当于输入端悬空；当R=0～0.7kΩ时，相当于输入接地。 • (6) 操作时切记：严禁带电操作，应在电路切断电源的时候，拔插集成电路 。
