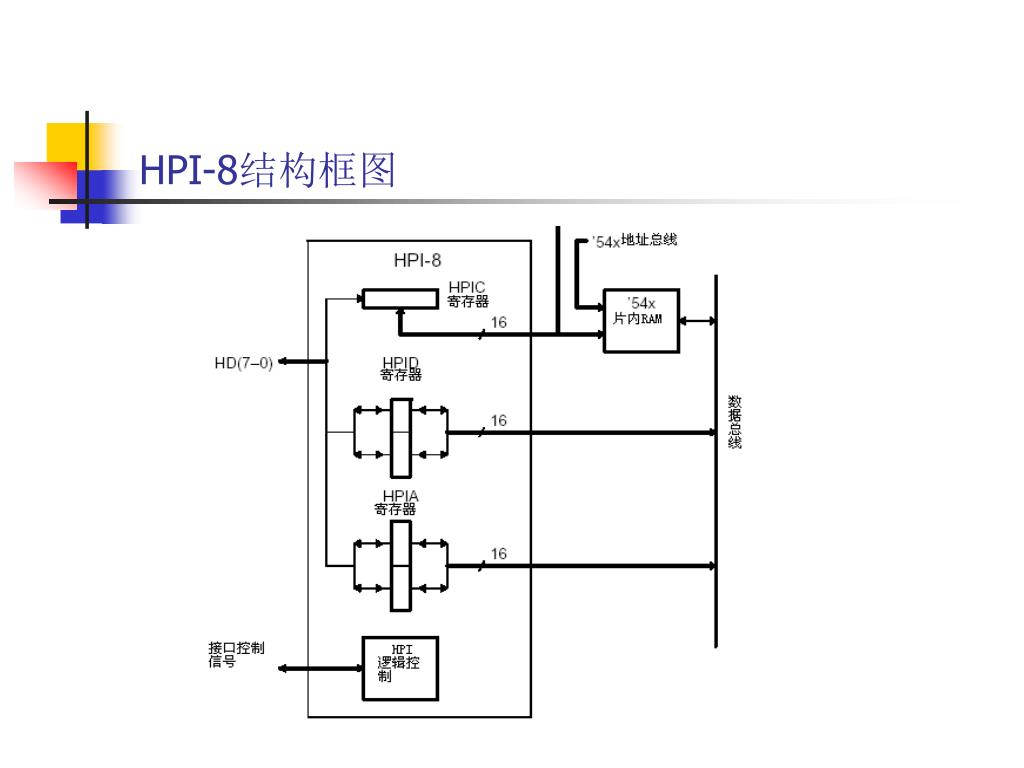

主机接口 HPI. DSP 主机接口是一个并口。外部主机或主处理器，可以通过 HPI 接口读写 VC54X 的片内存储器（片内 RAM ），从而大大提高数据交换的能力。这种访问实际上是通过读写 HPI 的数据和地址寄存器来实现的。 本系统中的主机 89C51 通过 16245 和 DSP 的相应引脚进行连接。. HPI-8 结构框图. HPI-8 主要由 5 个部分组成. HPI-8 存储器，整个片内 RAM 都可以作为 HPI-8 存储器，用来在 C54X 和主机间传送数据，也可以用作通用的双寻址数据 RAM 或程序 RAM.
E N D

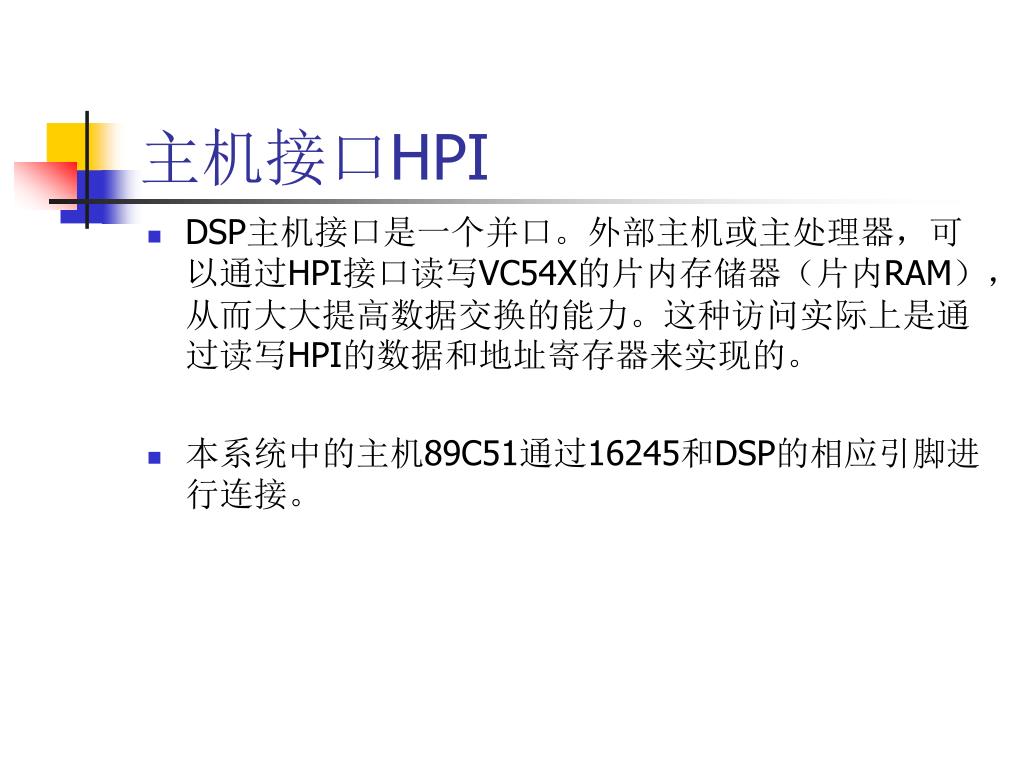

主机接口HPI • DSP主机接口是一个并口。外部主机或主处理器，可以通过HPI接口读写VC54X的片内存储器（片内RAM），从而大大提高数据交换的能力。这种访问实际上是通过读写HPI的数据和地址寄存器来实现的。 • 本系统中的主机89C51通过16245和DSP的相应引脚进行连接。

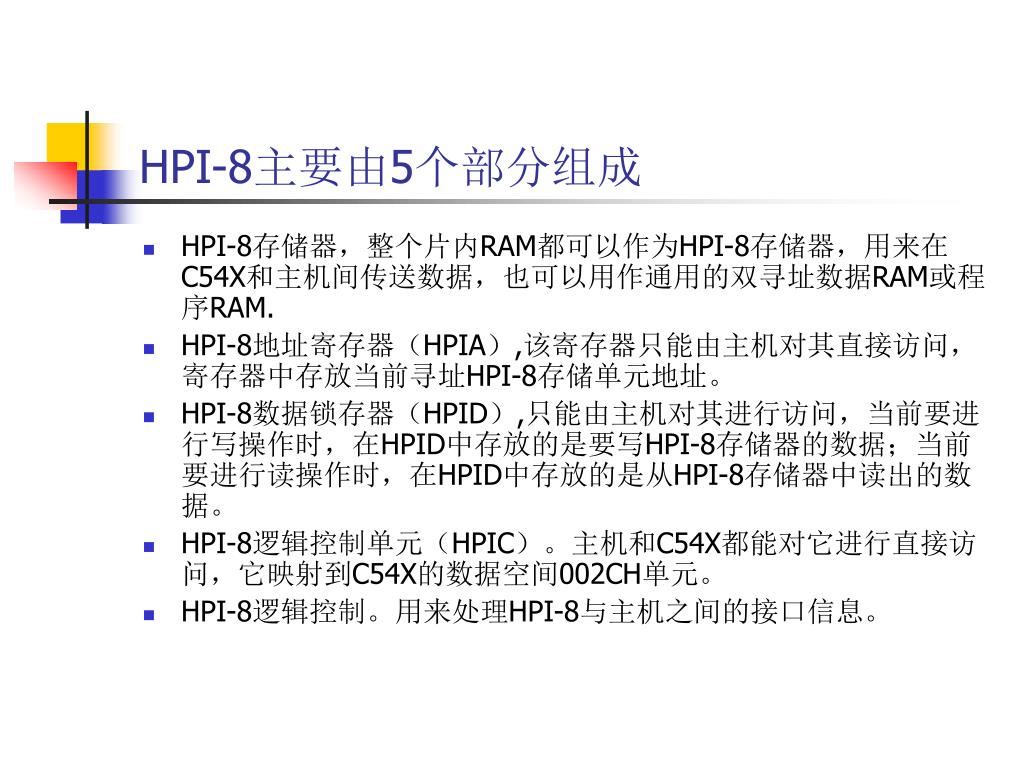

HPI-8主要由5个部分组成 • HPI-8存储器，整个片内RAM都可以作为HPI-8存储器，用来在C54X和主机间传送数据，也可以用作通用的双寻址数据RAM或程序RAM. • HPI-8地址寄存器（HPIA）,该寄存器只能由主机对其直接访问，寄存器中存放当前寻址HPI-8存储单元地址。 • HPI-8数据锁存器（HPID）,只能由主机对其进行访问，当前要进行写操作时，在HPID中存放的是要写HPI-8存储器的数据；当前要进行读操作时，在HPID中存放的是从HPI-8存储器中读出的数据。 • HPI-8逻辑控制单元（HPIC）。主机和C54X都能对它进行直接访问，它映射到C54X的数据空间002CH单元。 • HPI-8逻辑控制。用来处理HPI-8与主机之间的接口信息。

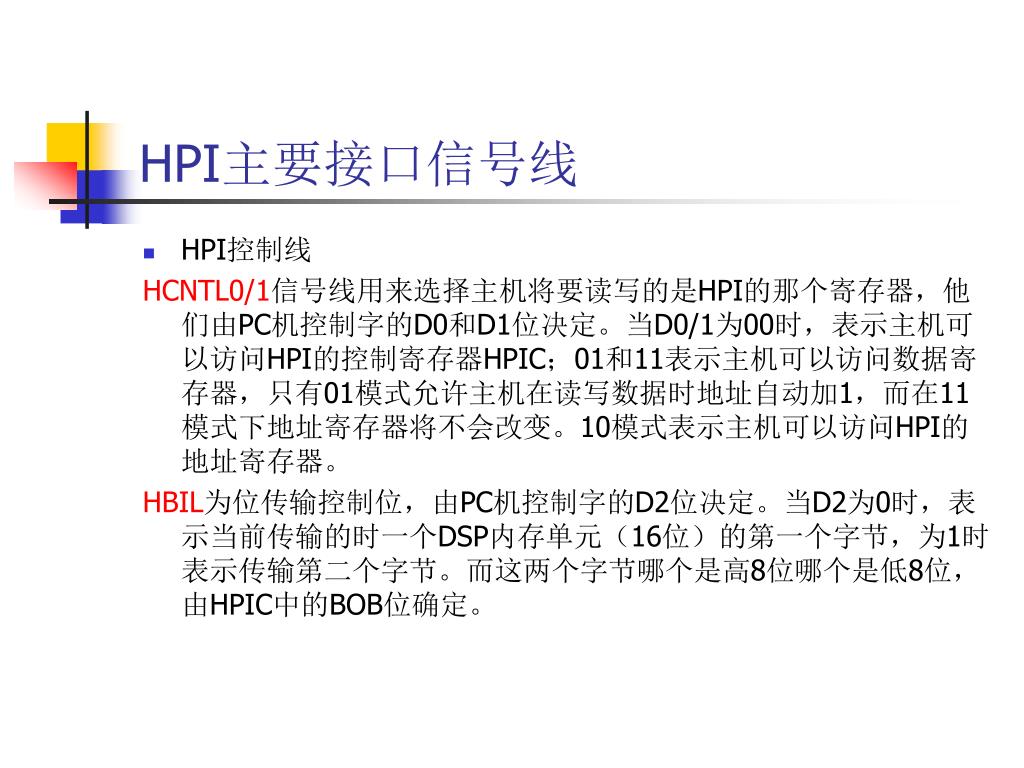

HPI主要接口信号线 • HPI控制线 HCNTL0/1信号线用来选择主机将要读写的是HPI的那个寄存器，他们由PC机控制字的D0和D1位决定。当D0/1为00时，表示主机可以访问HPI的控制寄存器HPIC；01和11表示主机可以访问数据寄存器，只有01模式允许主机在读写数据时地址自动加1，而在11模式下地址寄存器将不会改变。10模式表示主机可以访问HPI的地址寄存器。 HBIL为位传输控制位，由PC机控制字的D2位决定。当D2为0时，表示当前传输的时一个DSP内存单元（16位）的第一个字节，为1时表示传输第二个字节。而这两个字节哪个是高8位哪个是低8位，由HPIC中的BOB位确定。

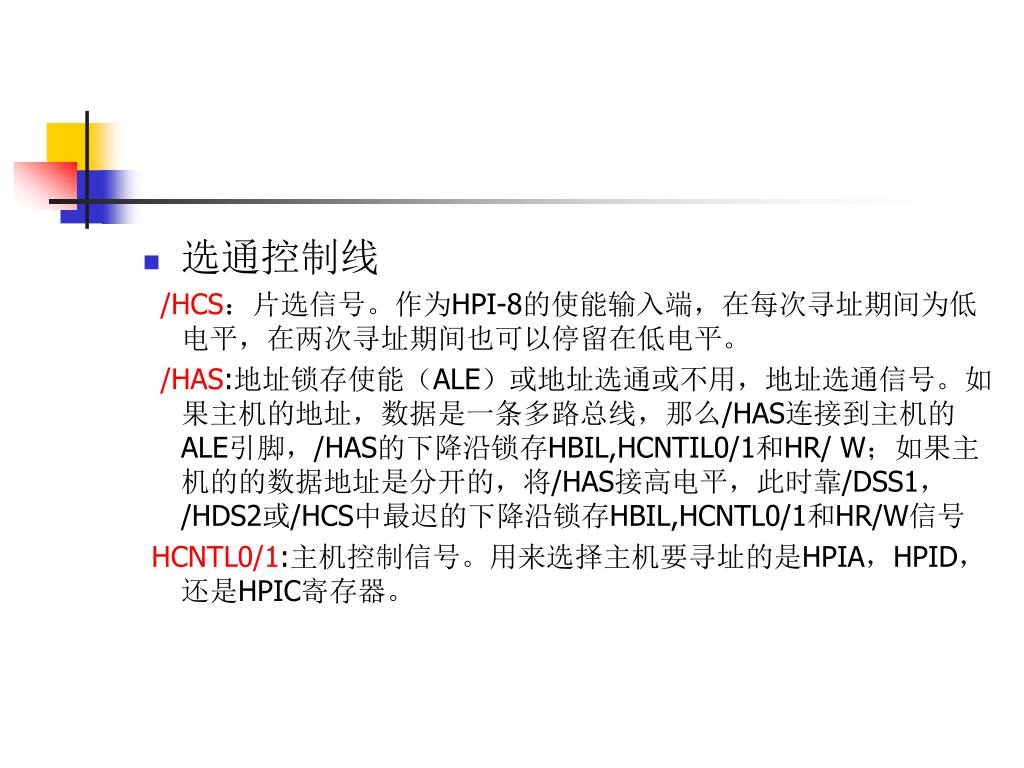

选通控制线 /HCS：片选信号。作为HPI-8的使能输入端，在每次寻址期间为低电平，在两次寻址期间也可以停留在低电平。 /HAS:地址锁存使能（ALE）或地址选通或不用，地址选通信号。如果主机的地址，数据是一条多路总线，那么/HAS连接到主机的ALE引脚，/HAS的下降沿锁存HBIL,HCNTIL0/1和HR/ W；如果主机的的数据地址是分开的，将/HAS接高电平，此时靠/DSS1，/HDS2或/HCS中最迟的下降沿锁存HBIL,HCNTL0/1和HR/W信号 HCNTL0/1:主机控制信号。用来选择主机要寻址的是HPIA，HPID，还是HPIC寄存器。

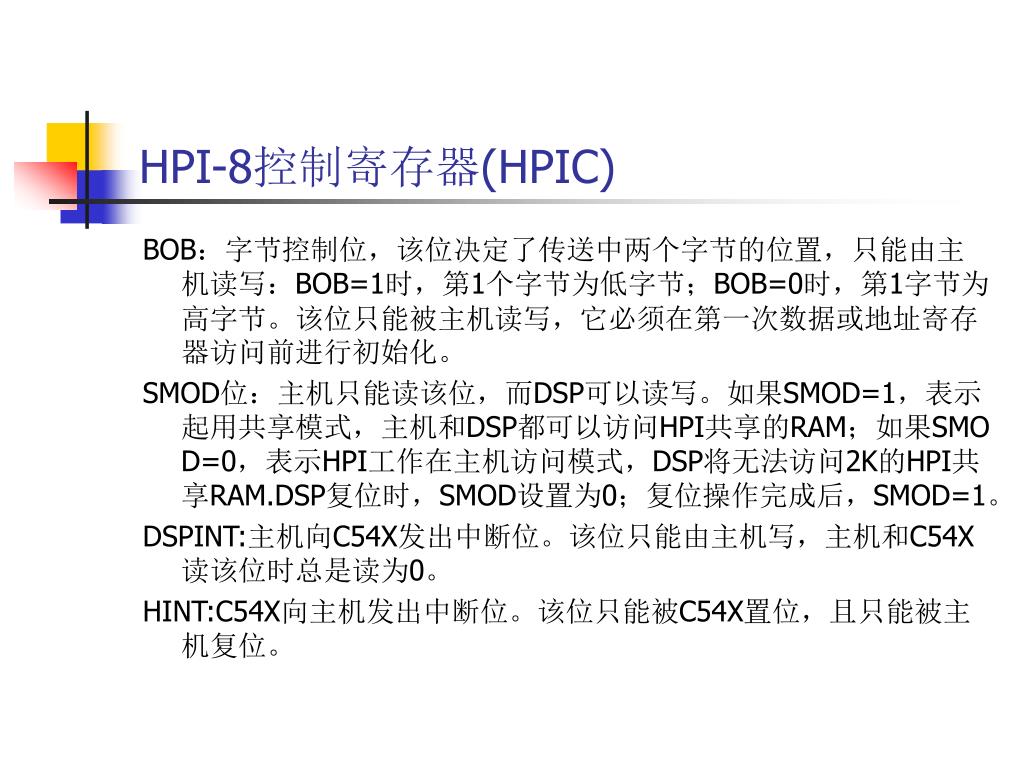

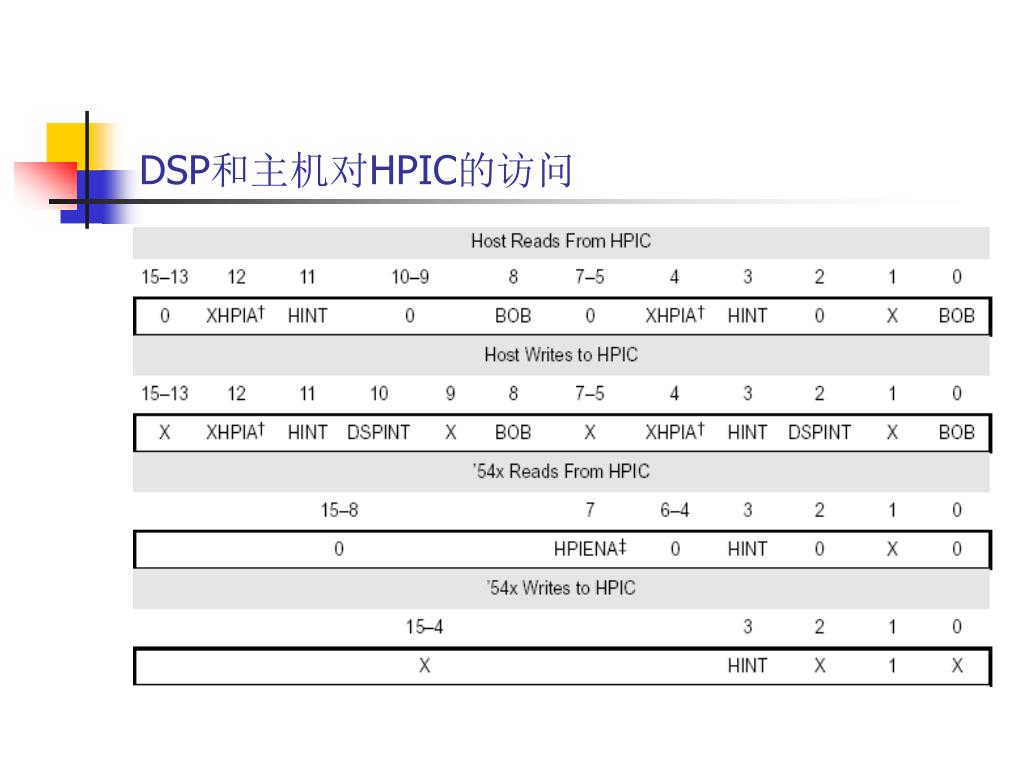

HPI-8控制寄存器(HPIC) BOB：字节控制位，该位决定了传送中两个字节的位置，只能由主机读写：BOB=1时，第1个字节为低字节；BOB=0时，第1字节为高字节。该位只能被主机读写，它必须在第一次数据或地址寄存器访问前进行初始化。 SMOD位：主机只能读该位，而DSP可以读写。如果SMOD=1，表示起用共享模式，主机和DSP都可以访问HPI共享的RAM；如果SMOD=0，表示HPI工作在主机访问模式，DSP将无法访问2K的HPI共享RAM.DSP复位时，SMOD设置为0；复位操作完成后，SMOD=1。 DSPINT:主机向C54X发出中断位。该位只能由主机写，主机和C54X读该位时总是读为0。 HINT:C54X向主机发出中断位。该位只能被C54X置位，且只能被主机复位。

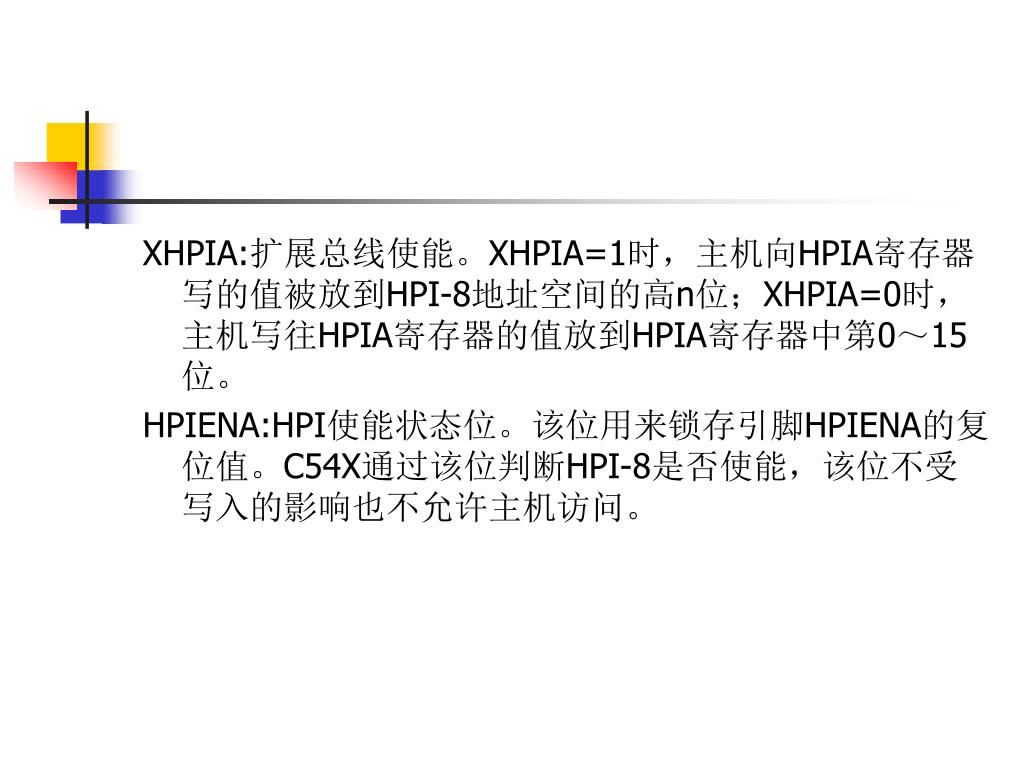

XHPIA:扩展总线使能。XHPIA=1时，主机向HPIA寄存器写的值被放到HPI-8地址空间的高n位；XHPIA=0时，主机写往HPIA寄存器的值放到HPIA寄存器中第0～15位。XHPIA:扩展总线使能。XHPIA=1时，主机向HPIA寄存器写的值被放到HPI-8地址空间的高n位；XHPIA=0时，主机写往HPIA寄存器的值放到HPIA寄存器中第0～15位。 HPIENA:HPI使能状态位。该位用来锁存引脚HPIENA的复位值。C54X通过该位判断HPI-8是否使能，该位不受写入的影响也不允许主机访问。

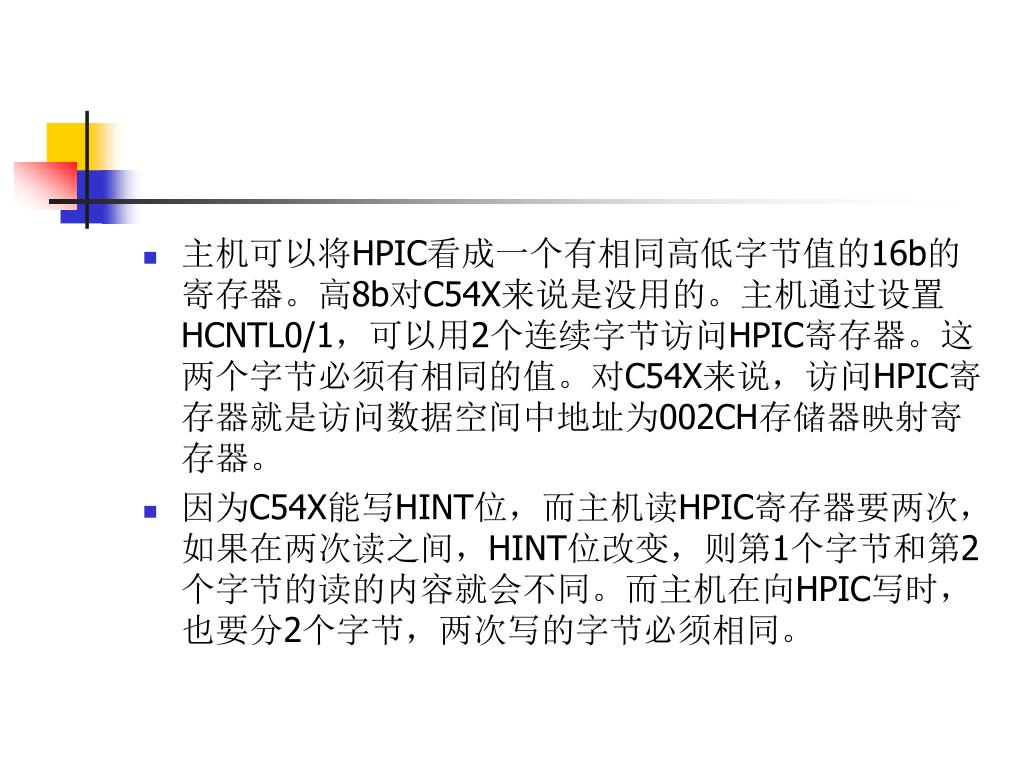

主机可以将HPIC看成一个有相同高低字节值的16b的寄存器。高8b对C54X来说是没用的。主机通过设置HCNTL0/1，可以用2个连续字节访问HPIC寄存器。这两个字节必须有相同的值。对C54X来说，访问HPIC寄存器就是访问数据空间中地址为002CH存储器映射寄存器。主机可以将HPIC看成一个有相同高低字节值的16b的寄存器。高8b对C54X来说是没用的。主机通过设置HCNTL0/1，可以用2个连续字节访问HPIC寄存器。这两个字节必须有相同的值。对C54X来说，访问HPIC寄存器就是访问数据空间中地址为002CH存储器映射寄存器。 • 因为C54X能写HINT位，而主机读HPIC寄存器要两次，如果在两次读之间，HINT位改变，则第1个字节和第2个字节的读的内容就会不同。而主机在向HPIC写时，也要分2个字节，两次写的字节必须相同。

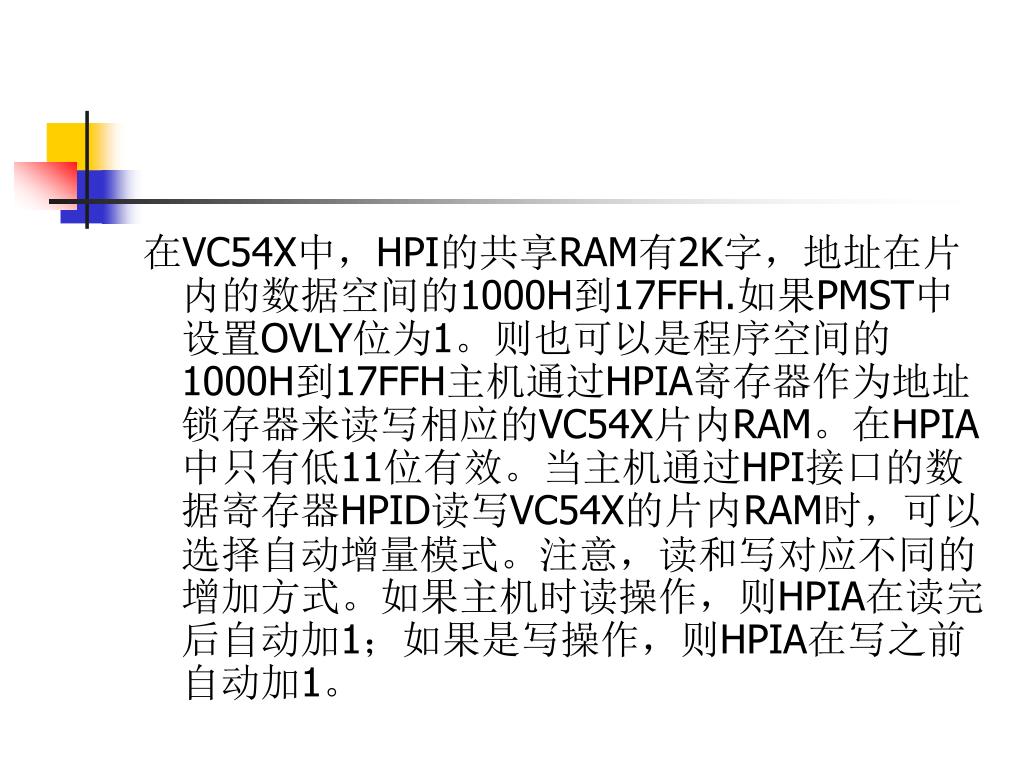

在VC54X中，HPI的共享RAM有2K字，地址在片内的数据空间的1000H到17FFH.如果PMST中设置OVLY位为1。则也可以是程序空间的1000H到17FFH主机通过HPIA寄存器作为地址锁存器来读写相应的VC54X片内RAM。在HPIA中只有低11位有效。当主机通过HPI接口的数据寄存器HPID读写VC54X的片内RAM时，可以选择自动增量模式。注意，读和写对应不同的增加方式。如果主机时读操作，则HPIA在读完后自动加1；如果是写操作，则HPIA在写之前自动加1。在VC54X中，HPI的共享RAM有2K字，地址在片内的数据空间的1000H到17FFH.如果PMST中设置OVLY位为1。则也可以是程序空间的1000H到17FFH主机通过HPIA寄存器作为地址锁存器来读写相应的VC54X片内RAM。在HPIA中只有低11位有效。当主机通过HPI接口的数据寄存器HPID读写VC54X的片内RAM时，可以选择自动增量模式。注意，读和写对应不同的增加方式。如果主机时读操作，则HPIA在读完后自动加1；如果是写操作，则HPIA在写之前自动加1。

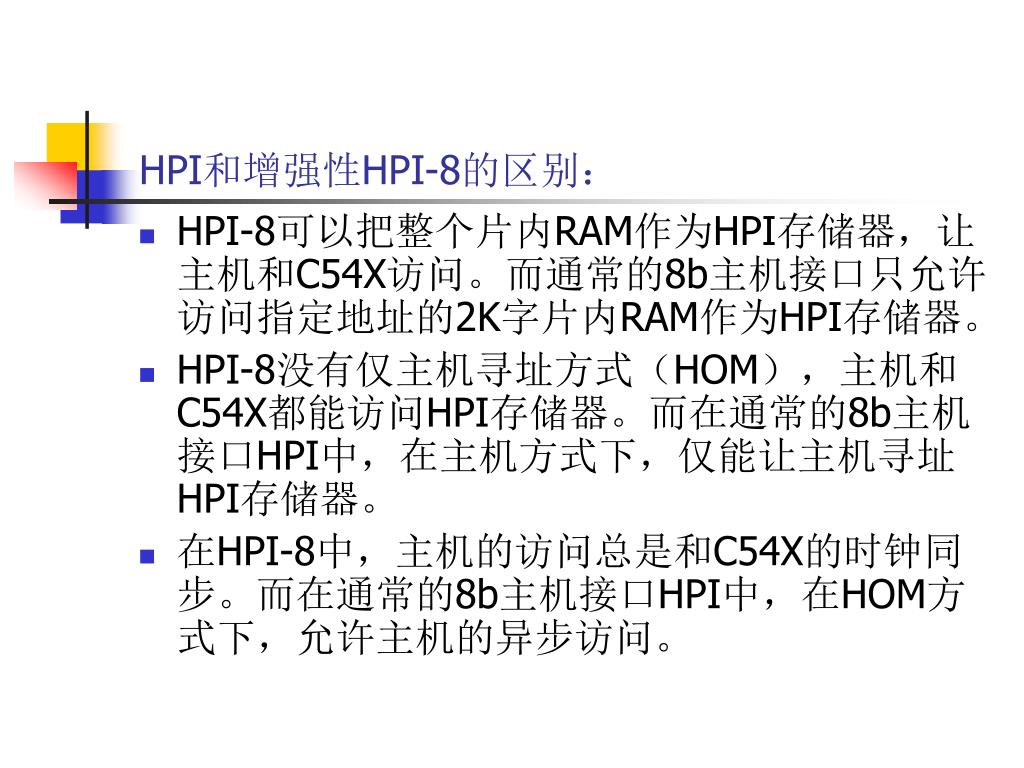

HPI和增强性HPI-8的区别： • HPI-8可以把整个片内RAM作为HPI存储器，让主机和C54X访问。而通常的8b主机接口只允许访问指定地址的2K字片内RAM作为HPI存储器。 • HPI-8没有仅主机寻址方式（HOM），主机和C54X都能访问HPI存储器。而在通常的8b主机接口HPI中，在主机方式下，仅能让主机寻址HPI存储器。 • 在HPI-8中，主机的访问总是和C54X的时钟同步。而在通常的8b主机接口HPI中，在HOM方式下，允许主机的异步访问。

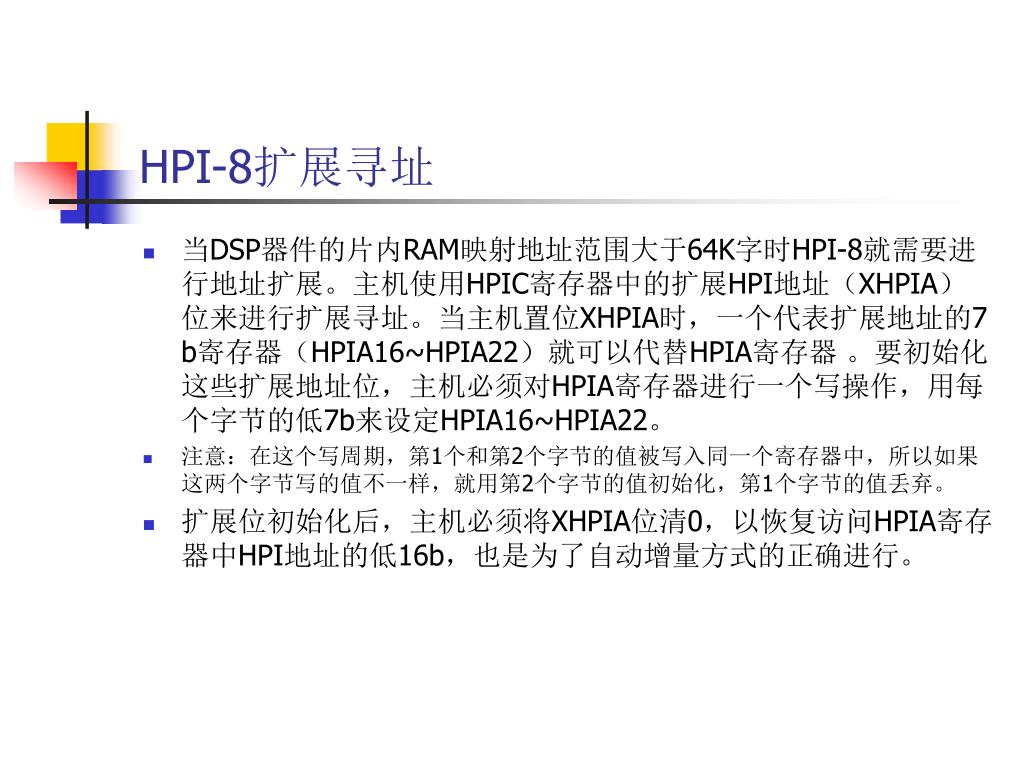

HPI-8扩展寻址 • 当DSP器件的片内RAM映射地址范围大于64K字时HPI-8就需要进行地址扩展。主机使用HPIC寄存器中的扩展HPI地址（XHPIA）位来进行扩展寻址。当主机置位XHPIA时，一个代表扩展地址的7b寄存器（HPIA16~HPIA22）就可以代替HPIA寄存器 。要初始化这些扩展地址位，主机必须对HPIA寄存器进行一个写操作，用每个字节的低7b来设定HPIA16~HPIA22。 • 注意：在这个写周期，第1个和第2个字节的值被写入同一个寄存器中，所以如果这两个字节写的值不一样，就用第2个字节的值初始化，第1个字节的值丢弃。 • 扩展位初始化后，主机必须将XHPIA位清0，以恢复访问HPIA寄存器中HPI地址的低16b，也是为了自动增量方式的正确进行。

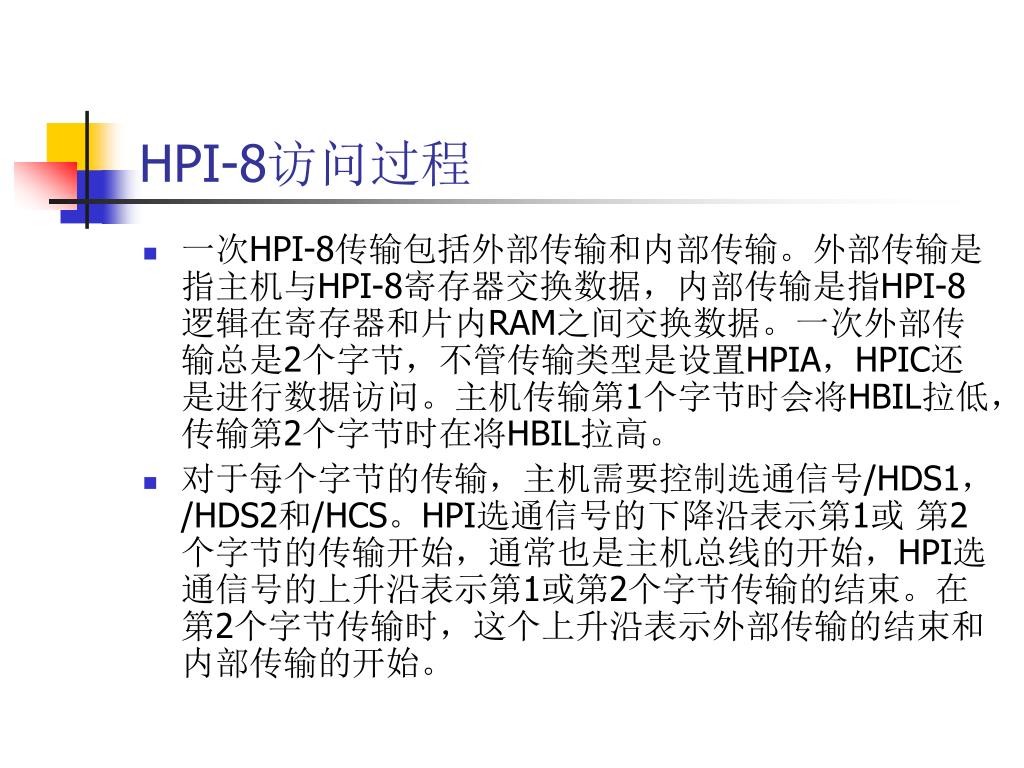

HPI-8访问过程 • 一次HPI-8传输包括外部传输和内部传输。外部传输是指主机与HPI-8寄存器交换数据，内部传输是指HPI-8逻辑在寄存器和片内RAM之间交换数据。一次外部传输总是2个字节，不管传输类型是设置HPIA，HPIC还是进行数据访问。主机传输第1个字节时会将HBIL拉低，传输第2个字节时在将HBIL拉高。 • 对于每个字节的传输，主机需要控制选通信号/HDS1，/HDS2和/HCS。HPI选通信号的下降沿表示第1或 第2个字节的传输开始，通常也是主机总线的开始，HPI选通信号的上升沿表示第1或第2个字节传输的结束。在第2个字节传输时，这个上升沿表示外部传输的结束和内部传输的开始。
