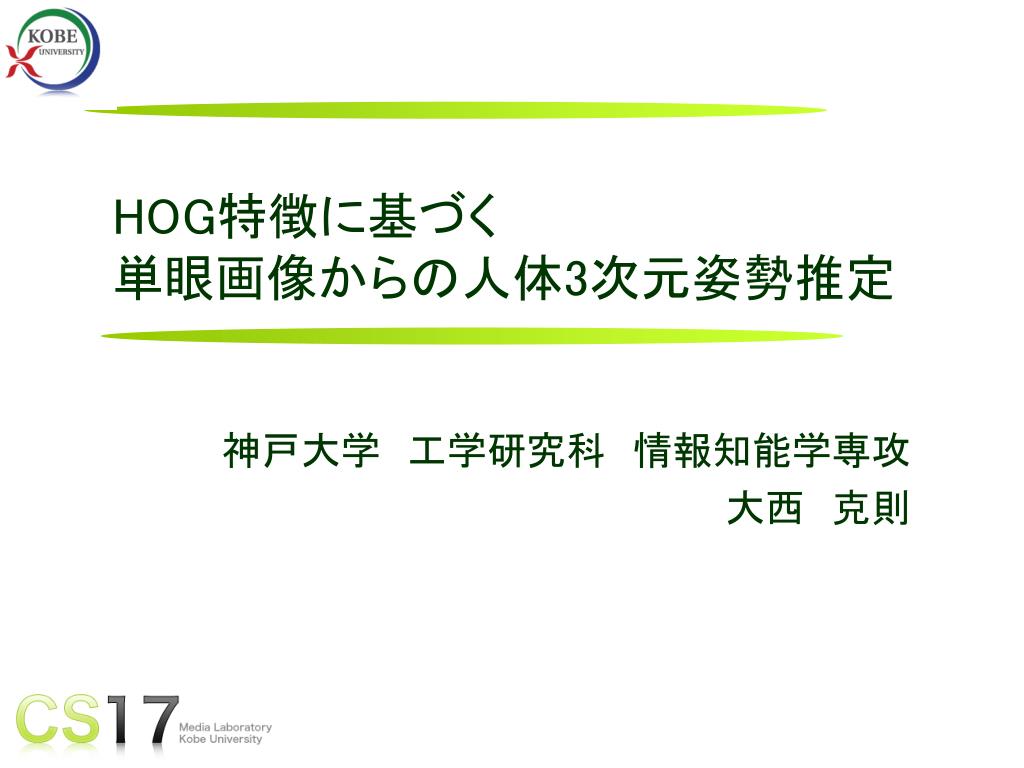

  1. HOG特徴に基づく単眼画像からの人体3次元姿勢推定HOG特徴に基づく単眼画像からの人体3次元姿勢推定 神戸大学　工学研究科　情報知能学専攻 大西　克則

  2. 研究背景 仮想世界の構築 人体全身の姿勢推定 ハードウェアの進歩：2D→3D • 人間を見るビジョン技術のニーズが高まっている • 人体の姿勢推定 • 画像監視 • ロボットとのインタラクション • ゲーム，映画等のエンターテインメント

  3. 研究目的 ３次元姿勢推定方法 モーションキャプチャ 身体の動きのデータを正確に収集できる 問題点 単眼カメラからの姿勢推定 体にマーカを装着する 複数個のカメラに囲まれた環境での撮影

  4. 従来手法 画像の人体特徴抽出方法 シルエット画像を用いる • 体の変形等により隠れ部分が発生する(自己オクルージョン)に弱い 体の輪郭だけではなく 内部のエッジ情報も考慮した特徴量が必要

  5. HOG特徴 N.Dalal and B.Triggs，” Histograms of Oriented Gradients for Human Detection”, CVPR 2005 輝度勾配を計算 入力画像 輝度勾配画像 • HOG (Histograms of Oriented Gradients) • 従来，人や物体の検出に用いられてきた特徴量 • 内部のエッジ情報も考慮

  6. HOG特徴 勾配方向を 9方向に量子化 照明や影の影響を受けにくい 局所的な幾何学変化に頑健

  7. PCAによる背景領域の次元削減 PCA HOGのブロック毎にPCAを行う 背景領域 人物領域 特徴次元 高 あまり 削減されない 大きく次元削減 低 HOGは画像全体の特徴量であり，背景領域にも不必要な特徴が多く存在する 人物領域の重要な領域のみ特徴量を使用したい

  8. 人体3Dモデル →関節角を与えることで人体が表現可能 関節角を３次元人体モデル の特徴量とする 画像から関節角を推定することで 姿勢推定を行う 人体は多関節物体であり，様々な形に変形する 各関節間の体節部分は剛体とみなせる

  9. 姿勢推定方法 ３Dモデル特徴： 画像特徴： 変換行列Aは最小二乗推定により決定する 学習データをn個用意 回帰分析に基づく姿勢推定

  10. 実験条件 • 一般的な家庭用カメラを用いて人体を撮影 • 人体を水平方向に回転させ，８方向から撮影する • 直立，歩く，走る，手を上げる，手を広げる，の５姿勢 • 学習データ:240枚 テストデータ:123枚 • 従来手法であるシルエットの輪郭から抽出される Shape Contexts 特徴との比較 • 評価は推定誤差で行う

  11. 実験結果 走る 歩く 手を広げる 手を上げる

  12. 評価 従来手法と比較すると，推定誤差が約5.35度減少

  13. まとめと今後の予定 • まとめ • シルエット画像ではなく，HOG特徴を用いた３次元姿勢推定を行った • ブロック毎にPCAをすることで，背景領域の特徴次元を削減した • 従来手法と比較すると，推定誤差が約5.35度減少 • 今後の予定 • 姿勢推定の方法を改良する

  14. ご静聴ありがとうございました

  15. Shape Contexts シルエット画像から輪郭を離散点で表す 各点に対して逆log-polarマッピングを行い，参照している点から近い点を細かく，遠い点を粗く参照する 1点に対して60次元ヒストグラム特徴

  16. 特徴抽出 画像数×特徴点数　次元 … … … … … … … … … … … … … … … … … … … … 60次元 … Shape Contexts 特徴量を抽出 K-meansによるベクトル量子化 Shape Contexts 特徴空間 (60次元)

  17. 各パラメータの値 • 画像サイズ:150×200画素 • HOG特徴 • セルサイズ:10×10画素 • ブロックサイズ:3×3セル • 特徴次元:18954 • PCA(累積寄与率90%)後の次元:4867 • 人体3次元モデル特徴次元:24

  18. 実験データの詳細 (a) 学習データと同じ条件で撮影された画像 (b) ノイズが多い画像 (c) http://www.nada.kth.se/~hedvig/data.html のデータ

  19. 失敗例

  20. 処理時間 実験環境 Windows XP Intel(R) Core(TM)2 CPU 6600 2.4GHz， 2.0GB RAM

  21. 評価
