  1. Contoh Soal C Dalam bentuk SOP F=B’C’+B’D’+A’C’D B Sederhanakan F(A,B,C,D) = ∑(0,1,2,5,8,9,10) Dalam bentuk SOP Dalam bentuk POS A D

  2. Contoh Soal C Dalam bentuk POS F= (A’+B’)(C’+D’)(B’+D) B Sederhanakan F(A,B,C,D) = ∑(0,1,2,5,8,9,10) Dalam bentuk SOP Dalam bentuk POS A D

  3. Contoh Soal C Tanpa don’t care: F= B’C + B’D’ + A’BC’D B 2. SederhanakanfungsiberikutdenganmenggunakanPeta-K : F(A,B,C,D) = ∑(0,2,3,5,8,10,11) d(A,B,C,D) = ∑(1,7,9,12) Catatan: d(..) adalahdon’t care bisadianggap 0 atau 1 A Dengan don’t care: F= B’ + A’D D

  4. Implementasi fungsi digital dengan menggunakan gerbang NAND atau NOR saja Teori De Morgan: (x + y)’ = x’y’ Teori De Morgan: (x y)’ = x’+y’

  5. Implementasidengan gerbang NAND

  6. Contoh: Implementasi F=AB+CD

  7. Contoh: Implementasi F= (AB’+A’B)(C+D’)

  8. Implementasidengan gerbang NOR

  9. Contoh: Implementasi F=(A+B)(C+D)E

  10. Contoh: Implementasi F=(AB’+A’B)(C+D’)

  11. Metode Quine-McCluskey (Tabular) • Proses dua langkah: • Menentukan prime implicants • Menentukan minimal cover • Semua proses dilakukan dengan menggunakan tabel • Implicant yang berdekatan digabung, sebagai contoh: 0100 & 1100 menghasilkan -100 -100 & -101 menghasilkan -10-

  12. Contoh: ƒ(A,B,C,D) = Σ(0,4,5,6,7,8,9,10,13,15) Implication Table (untuk menentukan prime implicant)   0-00 * * 01-- -000 * *  -1-1 010- 01-0 100- 10-0 01-1 -101 011- 1-01 -111 11-1    *  *        *    

  13. Coverage Table (untuk mencari minimal cover) 4 X X 10 X 13 X X 15 X 7 X X 0 X X 5 X X 6 X 8 X X X 9 X X 0,4(0-00) 0,8(-000) 8,9(100-) 8,10(10-0) 9,13(1-01) 4,5,6,7(01--) 5,7,13,15(-1-1)           ƒ(A,B,C,D) = A’B + BD + AB’D’ + AC’D + B’C’D’ Atau ƒ(A,B,C,D) = A’B + BD + AB’D’ + ??? + ???

  14. Contoh: G(A,B,C,D) = Σ(4,5,6,8,9,10,13)d(A,B,C,D = Σ d(0,7,15) Implication Table (untuk menentukan prime implicant)   0-00 * * 01-- -000 * *  -1-1 010- 01-0 100- 10-0 01-1 -101 011- 1-01 -111 11-1    *  *        *    

  15. Coverage Table (untuk mencari minimal cover) 5 X X 9 X X 4 X X 6 X 8 X X X 10 X 13 X X 0,4(0-00) 0,8(-000) 8,9(100-) 8,10(10-0) 9,13(1-01) 4,5,6,7(01--) 5,7,13,15(-1-1)        ƒ(A,B,C,D) = A’B + AB’D’ + AC’D

  16. Soal Latihan SederhanakanfungsiberikutdenganmenggunakanmetodeQuin-McCluskey: F(A,B,C,D) = ∑(0,2,3,5,8,10,11) d(A,B,C,D) = ∑(1,7,9)

  17. SINTESIS (PERANCANGAN) RANGKAIAN DIGITAL Prosedur: • Pahami persoalannya dengan benar • Identifikasi input & outputnya • Tuliskan tabel kebenarannya • Sederhanakan fungsinya • Gambarkan rangkaiannya

  18. 0 0 0 0 0 1 0 1 1 0 0 1 1 1 1 0 Sum Carry Minimisasi S ?? y x 0 1 • Tabel Kebenaran • x y S C • 0 0 0 0 • 0 1 1 0 • 0 1 0 • 1 1 0 1 0 1 1 1 CONTOH-CONTOH 1. Desain rangkaian Half Adder Input : x, y Output : S (Sum), C (Carry) S = xy’ + x’y = x ⊕ y C = xy

  19. Ci Tabel Kebenaran x y Ci S Co 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 0 1 0 0 1 x y S Co y Ci x 10 00 01 11 1 1 y Ci 0 x 10 00 01 11 1 1 1 1 0 1 1 1 1 2. Desain rangkaian Full Adder Input : x, y, Ci Output : S, Co S = x’y’Ci + x’yCi’ + xy’Ci’ + xyCi = x’(y ⊕ Ci) + x(y ⊕ Ci)’ = x ⊕ y ⊕ Ci Co = ???

  20. a b f g e c d 3. Desain rangkaian yang mendeteksi validitas kode BCD 4. Desain rangkaian yang mengkonversi kode BCD ke kode Excess-3 5. Desain rangkaian dekoder BCD ke seven-segment.

  21. Cin Full Adder Cout A3 A2 A1 A0 B3 B2 B1 B0 Cout Cin S3 S2 S1 S0 RANGKAIAN KOMBINASIONAL DENGAN MSI & LSI Binary parallel adder

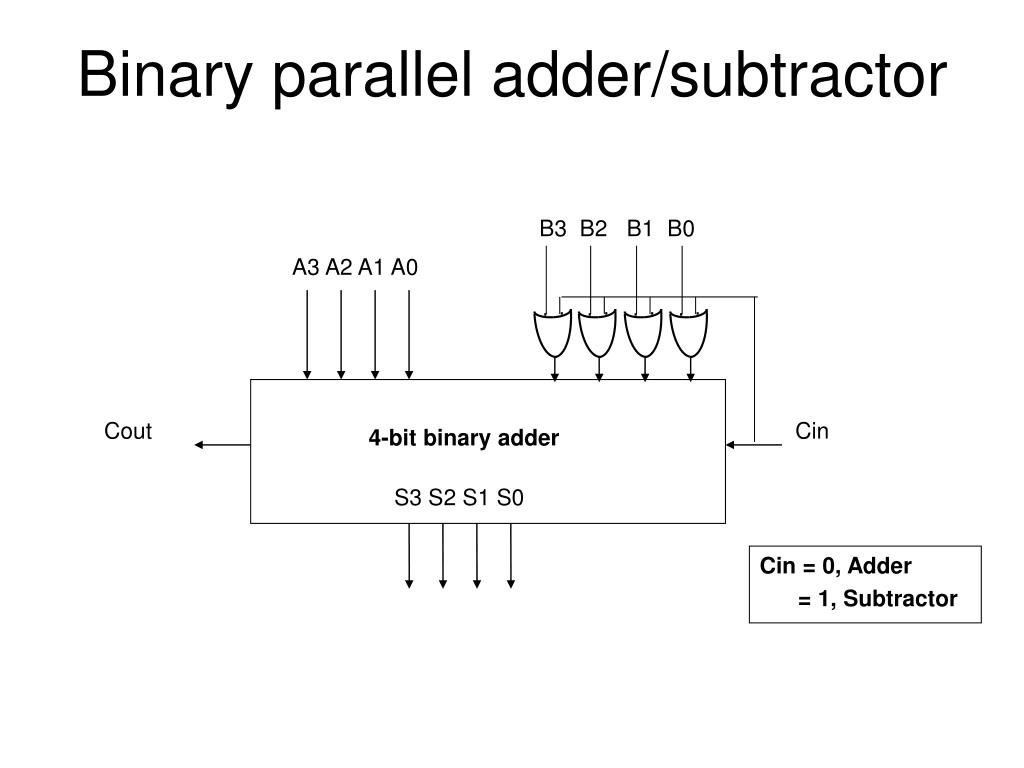

  22. Binary parallel adder/subtractor B3 B2 B1 B0 A3 A2 A1 A0 Cout Cin 4-bit binary adder S3 S2 S1 S0 Cin = 0, Adder = 1, Subtractor

  23. Cout A0 A1 A2 A3 Input BCD S0 S1 S2 S3 Output: Kode Excess-3 B0 B1 B2 B3 1 0 Cin Rangkaian konverter dari BCD ke Excess-3 dengan menggunakan 4 bit adder

  24. Ai Pi Si Bi Gi Ci+1 Ci Rangkaian fast adder • Penjumlahan dengan menggunakan binary adder seperti pembahasan di atas sangat lambat karena adanya perambatan/propagasi dari carryUntuk mempercepat digunakan rangkaian carry look ahead

  25. Rangkaian fast adder Dari rangkaian fast adder, bila: Pi = Ai⊕ Bi (carry propagate) Gi = Ai Bi (carry generate) Maka: Si = Pi⊕ Ci Ci+1 = Gi + Pi Ci Bila C0 diketahui, makaC1, C2 dst dapat dicari sbb: C1 = G0 + P0 C0 C2 = G1 + P1 C1 = G1 + P1 (G0 + P0 C0 ) = G1 + P1G0 + P1P0 C0 C3 = G2 + P2 C2 = G2 + P2 (G1 + P1G0 + P1P0 C0 ) = G2 + P2 G1 + P2 P1G0 + P2 P1P0 C0 C4 = G3 + P3 C3 = ???

  26. ImplementasiCarry Lookahead Rangkaian logika yang semakin kompleks
