  1. 第9章 操作系统构成实验 9.1 实验目的 9.2 准备知识 9.3 实验内容 9.4 实验指导 操作系统构成实验 _ 1 成都信息工程学院 徐虹

  2. 9.1 实验目的 • 9.2 准备知识 操作系统构成实验 _ 2 成都信息工程学院 徐虹

  3. 9.2.1 Linux 操作系统的启动流程 VFS：Mounted root(ext2filesystem)readonly 图9-1 系统引导流程示意图 操作系统构成实验 _ 3 成都信息工程学院 徐虹

  4. 9.2.2 开机载入程序—引导软件LILO 操作系统构成实验 _ 4 成都信息工程学院 徐虹

  5. 9.2.3 Linux根文件系统简介 图9-2 LILO的引导示意图 操作系统构成实验 _ 5 成都信息工程学院 徐虹

  6. 9.3 实验内容 9.4 实验指导 • 9.4.1 实验设计思想 • 9.4.2 配置新内核bzImage • 9.4.3 制作启动盘(Boot盘) • 9.4.4 制作根文件系统盘 • 9.4.5 系统整合 • 9.4.6 系统测试 操作系统构成实验 _ 6 成都信息工程学院 徐虹

  7. 9.4.2 配置新内核bzImage 9.4.1 实验设计思想 [root@linux root]# cd /usr/src/linux-n.n.n [root@linux linux-n.n.n]# make mrproper [root@linux linux-n.n.n]# make menuconfig [root@linux linux-n.n.n777]# make dep [root@linux linux-n.n.n]# make clean [root@linux linux-n.n.n]# make bzImage [root@linux linux-n.n.n]# make modules [root@linux linux-n.n.n]# make modules_install [root@linux linux-n.n.n]#cp /usr/src/linux- n.n.n/arch/i386/boot/bzImage / 操作系统构成实验 _ 7 成都信息工程学院 徐虹

  8. 9.4.3 制作启动盘(Boot盘)(1) [root@linux /]# mke2fs -i 8192 -m0 /dev/fd0 nnnn [root@linux /]# mount /dev/fd0 /mnt [root@linux /]# cd /mnt [root@linux mnt]# rm -rf lost+found [root@linux mnt]# mkdir boot dev etc [root@linux mnt]# cd etc 操作系统构成实验 _ 8 成都信息工程学院 徐虹

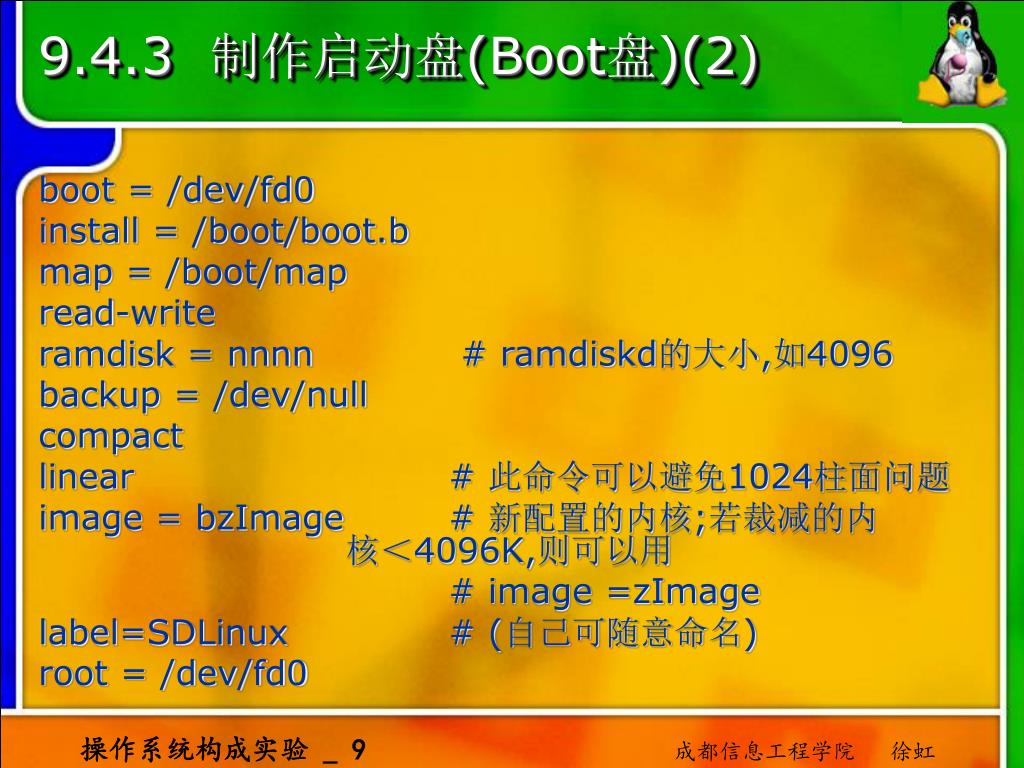

  9. 9.4.3 制作启动盘(Boot盘)(2) boot = /dev/fd0 install = /boot/boot.b map = /boot/map read-write ramdisk = nnnn # ramdiskd的大小,如4096 backup = /dev/null compact linear # 此命令可以避免1024柱面问题 image = bzImage # 新配置的内核;若裁减的内 核＜4096K,则可以用 # image =zImage label=SDLinux # (自己可随意命名) root = /dev/fd0 操作系统构成实验 _ 9 成都信息工程学院 徐虹

  10. 9.4.3 制作启动盘(Boot盘)(3) [root@linux etc]# cd ../dev [root@linux dev]# cp –dpR /dev/{fd0,null} /mnt/dev/ [root@linux dev]# cd ../boot [root@linux boot]# cp /boot/{boot.b,map} /mnt/boot/ [root@linux boot]# cd .. [root@linux mnt]# cp /bzImage /mnt/ [root@linux mnt]# cd / [root@linux /]# lilo –v –C /mnt/etc/lilo.conf –r /mnt [root@linux /]# rdev –r /mnt/bzImage 49152 [root@linux /]# umount /mnt [root@linux /]# chmod 755 bootdisk [root@linux /]# ./bootdisk 操作系统构成实验 _ 10 成都信息工程学院 徐虹

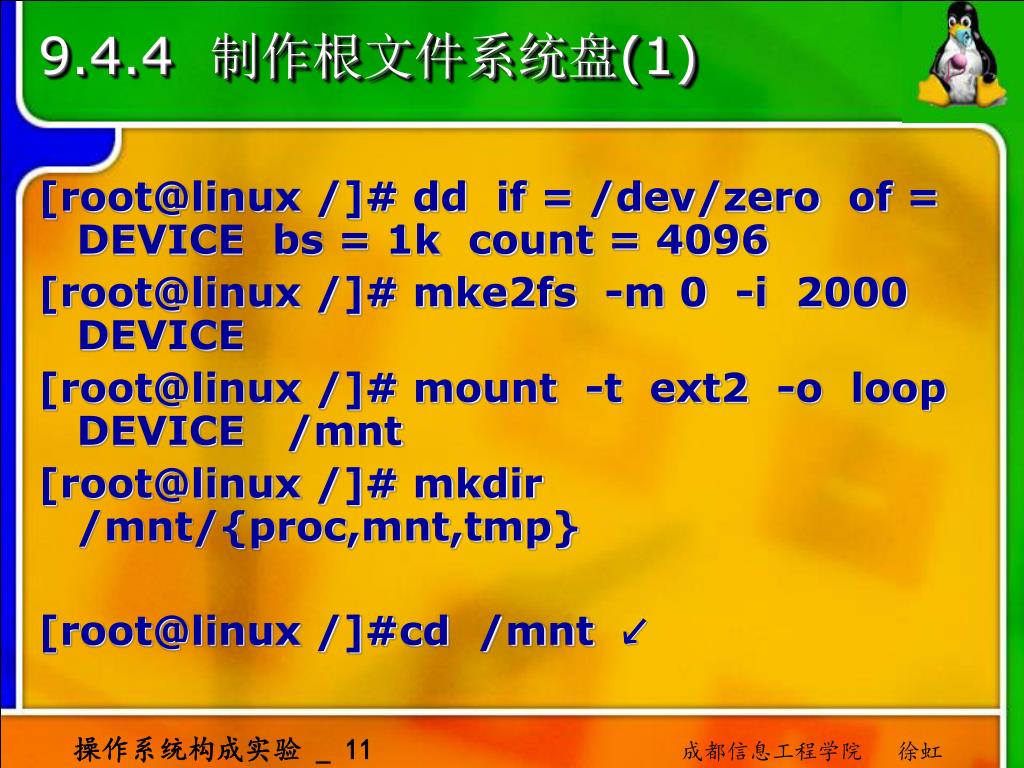

  11. 9.4.4 制作根文件系统盘(1) [root@linux /]# dd if = /dev/zero of = DEVICE bs = 1k count = 4096 [root@linux /]# mke2fs -m 0 -i 2000 DEVICE [root@linux /]# mount -t ext2 -o loop DEVICE /mnt [root@linux /]# mkdir /mnt/{proc,mnt,tmp} [root@linux /]#cd /mnt ↙ 操作系统构成实验 _ 11 成都信息工程学院 徐虹

  12. 9.4.4 制作根文件系统盘(2) [root@linux mnt]#cp –dpR /dev/ { console,fd0h1200,fd0h1440,full,hd*,icmp, inet,inportbm,ip,kmem,loop*,lp0,mem,null, ram*,socket,socksys,systty,tty*,zero } /mnt/dev [root@linux mnt]#cp –dpR/bin/ {bash,cat,chgrp,chmod,chown,cp,dd,df,echo,fgrep, grep,hostname,kill,ln,login,ls,mkdir,mknod, mount,mv,rm,rmdir,sh,sync,umount,vi} /mnt/bin ↙ 操作系统构成实验 _ 12 成都信息工程学院 徐虹

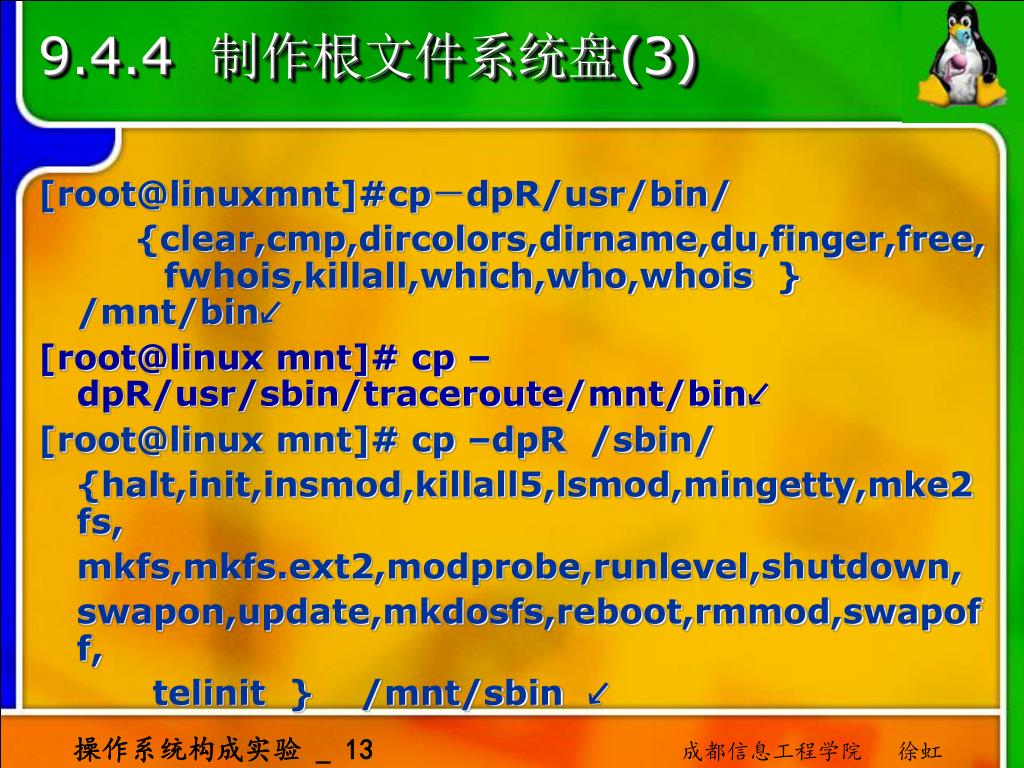

  13. 9.4.4 制作根文件系统盘(3) [root@linuxmnt]#cp－dpR/usr/bin/ {clear,cmp,dircolors,dirname,du,finger,free, fwhois,killall,which,who,whois } /mnt/bin↙ [root@linux mnt]# cp –dpR/usr/sbin/traceroute/mnt/bin↙ [root@linux mnt]# cp –dpR /sbin/ {halt,init,insmod,killall5,lsmod,mingetty,mke2fs, mkfs,mkfs.ext2,modprobe,runlevel,shutdown, swapon,update,mkdosfs,reboot,rmmod,swapoff, telinit } /mnt/sbin ↙ 操作系统构成实验 _ 13 成都信息工程学院 徐虹

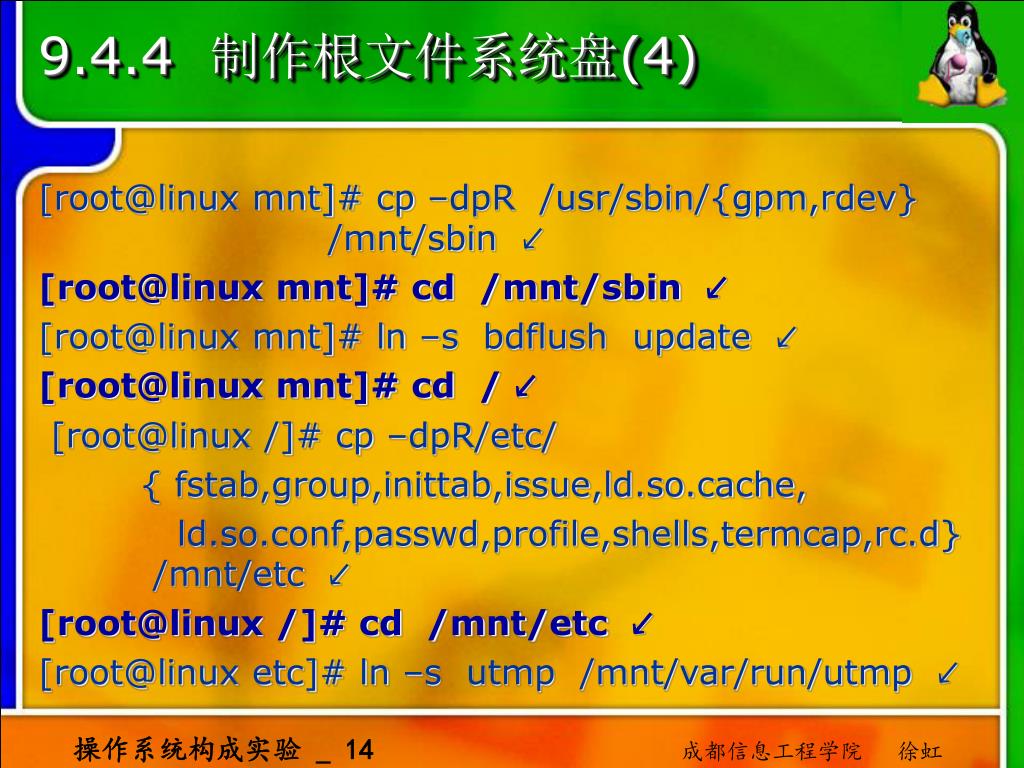

  14. 9.4.4 制作根文件系统盘(4) [root@linux mnt]# cp –dpR /usr/sbin/{gpm,rdev} /mnt/sbin ↙ [root@linux mnt]# cd /mnt/sbin ↙ [root@linux mnt]# ln –s bdflush update ↙ [root@linux mnt]# cd / ↙ [root@linux /]# cp –dpR/etc/ { fstab,group,inittab,issue,ld.so.cache, ld.so.conf,passwd,profile,shells,termcap,rc.d} /mnt/etc ↙ [root@linux /]# cd /mnt/etc ↙ [root@linux etc]# ln –s utmp /mnt/var/run/utmp ↙ 操作系统构成实验 _ 14 成都信息工程学院 徐虹

  15. 9.4.4 制作根文件系统盘(5) [root@linux etc]# mkdir sysconfig vga ↙ [root@linux etc]# cp –dpR /etc/sysconfig/ {clock,keyboard,mouse,network} /mnt/etc/sysconfig ↙ [root@linux etc]# cd sysconfig ↙ [root@linux sysconfig]# mkdir network-scripts ↙ [root@linux sysconfig]#cp–dpR /etc/sysconfig/network-scripts/ {ifcfg-eth0,ifcfg-lo,ifdown,ifup} /mnt/etc/sysconfig/network-scripts ↙ [root@linux sysconfig]# cd / 操作系统构成实验 _ 15 成都信息工程学院 徐虹

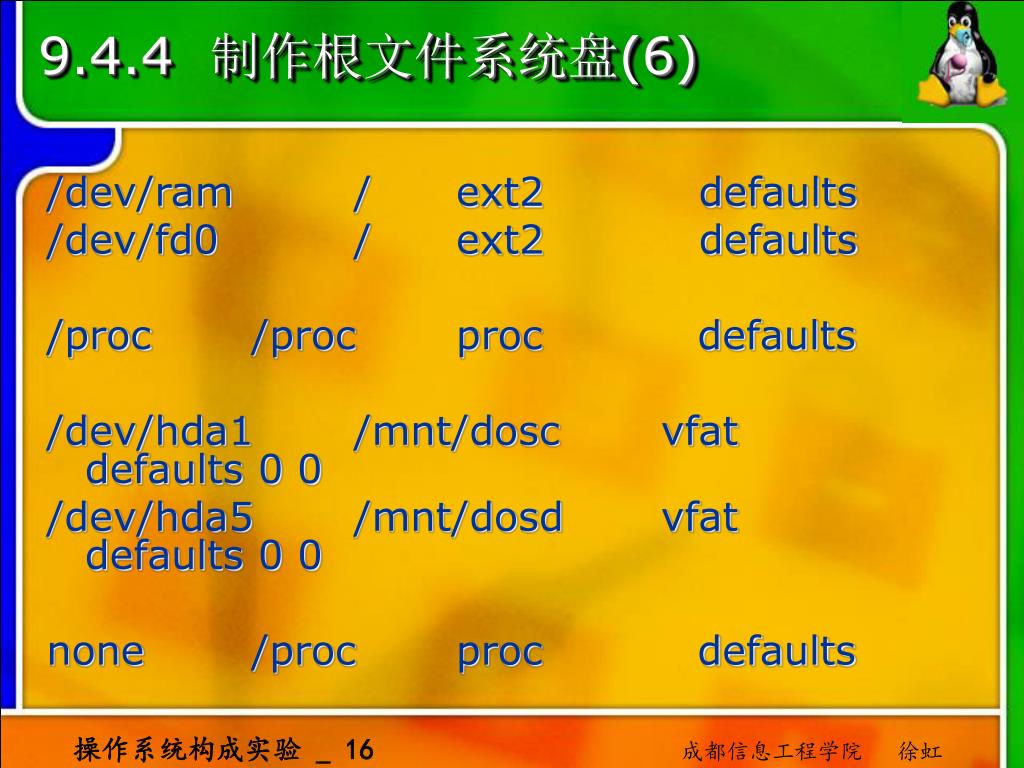

  16. 9.4.4 制作根文件系统盘(6) /dev/ram / ext2 defaults /dev/fd0 / ext2 defaults /proc /proc proc defaults /dev/hda1 /mnt/dosc vfat defaults 0 0 /dev/hda5 /mnt/dosd vfat defaults 0 0 none /proc proc defaults 操作系统构成实验 _ 16 成都信息工程学院 徐虹

  17. 9.4.4 制作根文件系统盘(7) id:2:initdefault: si::sysinit:/etc/rc.d/rc.sysinit l0:0:wait:/etc/rc.d/rc 0 l1:1:wait:/etc/rc.d/rc 1 l2:2:wait:/etc/rc.d/rc 2 ca::ctrlaltdel:/sbin/shutdown -t3 –r now 1:12345:respawn:/sbin/mingetty tty1 2:2345:respawn:/sbin/mingetty tty2 3:2345:respawn:/sbin/mingetty tty3 操作系统构成实验 _ 17 成都信息工程学院 徐虹

  18. 9.4.4 制作根文件系统盘(8) #!/bin/sh /bin/mount -av /bin/hostname SDLinux [root@linux /]# cp - dpR /lib/ { libext2fs.so.n,libcom_err.so.n, libe2p.so.n,ld-linux.so.n,libc.so.n, libdl.so.n,libm.so.n,libtermcap.so.n, ld.so.n} /mnt/lib/ ↙ 操作系统构成实验 _ 18 成都信息工程学院 徐虹

  19. 9.4.4 制作根文件系统盘(9) [root@linux /]# objcopy --strip-debug /lib/libext2fs.so.n /mnt/lib/libext2fs.so.n ↙ [root@linux /]# objcopy --strip-debug /lib/libcom_err.so.n /mnt/lib/libcom_err.so.n ↙ [root@linux /]# objcopy --strip-debug /lib/libe2p.so.n /mnt/lib/libe2p.so.n↙ [root@linux /]# objcopy --strip-debug /lib/libdl.so.n /mnt/lib/libdl.so.n ↙ [root@linux /]# objcopy --strip-debug /lib/ld-linux.so.n /mnt/lib/ld-linux.so.n ↙ [root@linux /]#objcopy --strip-debug /lib/libc.so.n /mnt/lib/libc.so.n↙ [root@linux /]#objcopy --strip-debug /lib/libm.so.n /mnt/lib/libm.so.n ↙ [root@linux /]# objcopy --strip-debug /lib/libtermcap.so.n /mnt/lib/libtermcap.so.n ↙ [root@linux /]# objcopy --strip-debug /lib/ld.so.n /mnt/lib/ld.so.n↙ 操作系统构成实验 _ 19 成都信息工程学院 徐虹

  20. 9.4.4 制作根文件系统盘(10) [root@linux /]# mkdir /mnt/lib/modules ↙ [root@linux /]# mkidr /mnt/usr/ {adm,bin,etc,lib,local,sbin} ↙ [root@linux /]# cp –dpR /etc/wgetrc /mnt/usr/etc ↙ [root@linux /]#cp –dpR /usr/lib/ {libncurse.so,libncurse.so.n,libtermcap.so, sendmail.hf} /mnt/usr/lib ↙ 操作系统构成实验 _ 20 成都信息工程学院 徐虹

  21. 9.4.4 制作根文件系统盘(11) [root@linux /]# objcopy --strip-debug /usr/lib/libncurse.so /mnt/usr/lib/libncurse.so ↙ [root@linux /]# objcopy --strip-debug /usr/lib/libncurse.so.n /mnt/usr/lib/libncurse.so.n ↙ [root@linux /]# objcopy --strip-debug /usr/lib/libtermcap.so /mnt/usr/lib/libtermcap.so ↙ 操作系统构成实验 _ 21 成都信息工程学院 徐虹

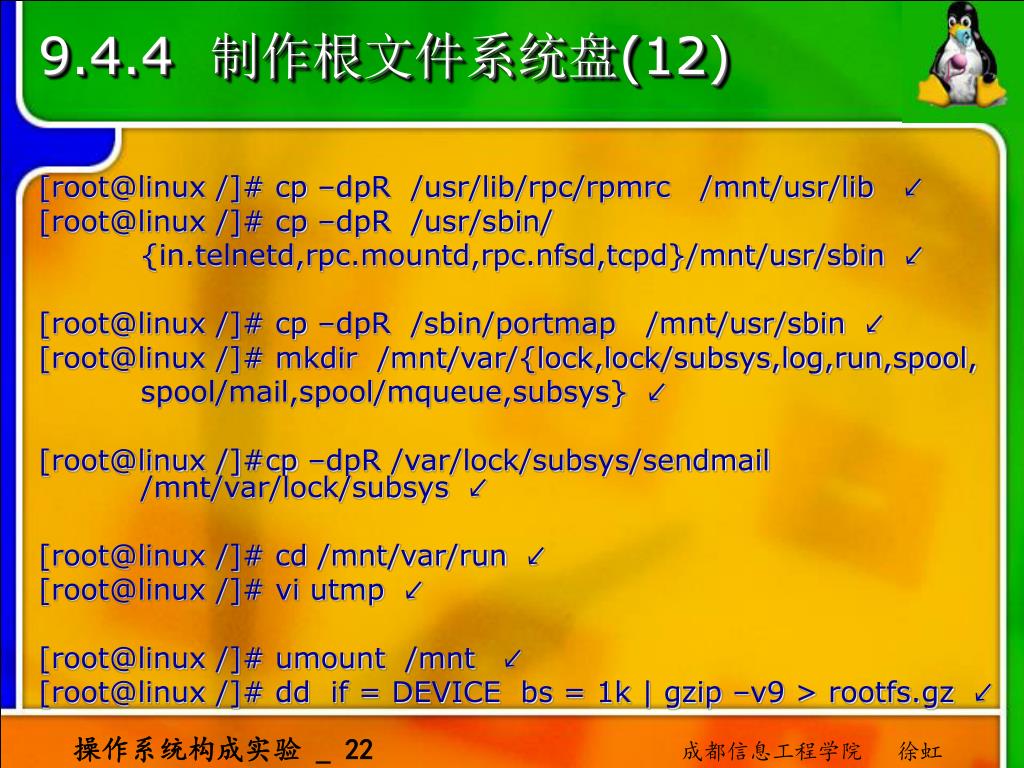

  22. 9.4.4 制作根文件系统盘(12) [root@linux /]# cp –dpR /usr/lib/rpc/rpmrc /mnt/usr/lib ↙ [root@linux /]# cp –dpR /usr/sbin/ {in.telnetd,rpc.mountd,rpc.nfsd,tcpd}/mnt/usr/sbin ↙ [root@linux /]# cp –dpR /sbin/portmap /mnt/usr/sbin ↙ [root@linux /]# mkdir /mnt/var/{lock,lock/subsys,log,run,spool, spool/mail,spool/mqueue,subsys} ↙ [root@linux /]#cp –dpR /var/lock/subsys/sendmail /mnt/var/lock/subsys ↙ [root@linux /]# cd /mnt/var/run ↙ [root@linux /]# vi utmp ↙ [root@linux /]# umount /mnt　↙ [root@linux /]# dd if = DEVICE bs = 1k | gzip –v9 > rootfs.gz ↙ 操作系统构成实验 _ 22 成都信息工程学院 徐虹

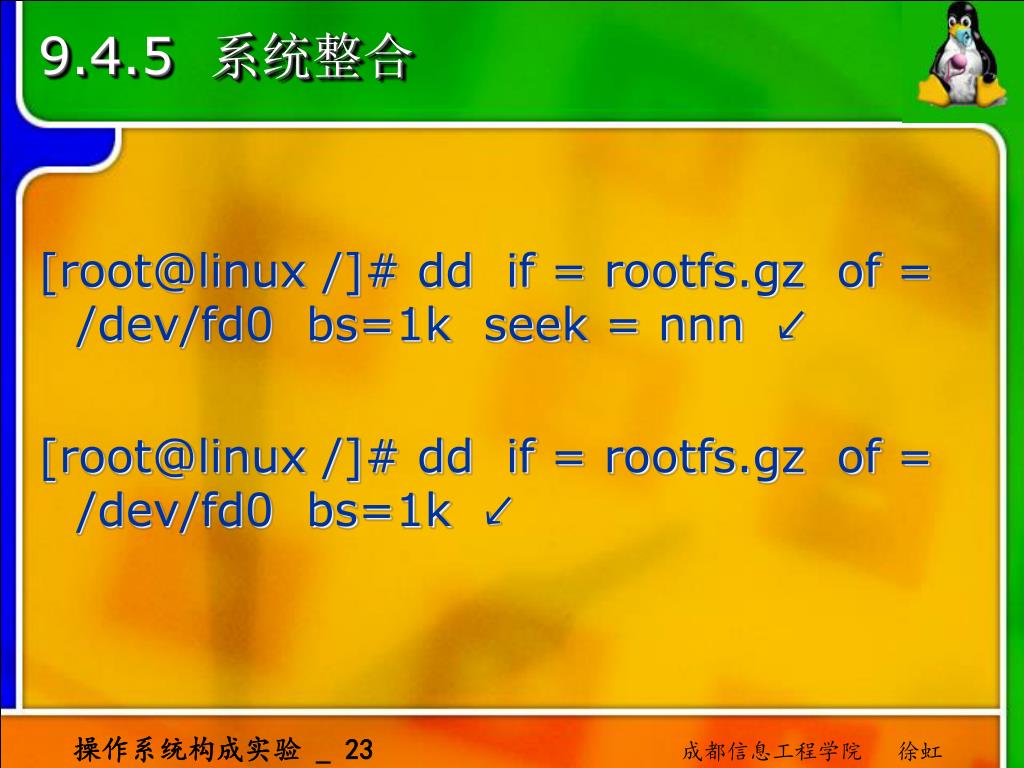

  23. 9.4.5 系统整合 [root@linux /]# dd if = rootfs.gz of = /dev/fd0 bs=1k seek = nnn ↙ [root@linux /]# dd if = rootfs.gz of = /dev/fd0 bs=1k ↙ 操作系统构成实验 _ 23 成都信息工程学院 徐虹

  24. 9.4.6 系统测试(1) (nothing) L LI LIL LIL？ LIL− LILO Kernel panic: VFS: Unable to mount root fs on XX:YY end_request: I/O error, dev 01:00 (ramdisk), sector NNN Ramdisk driver initialized : 16 ramdisks of 4096K size Id xxx respawning too fast: disabled for 5 minutes You are welcome to use our SDLinux ... ... 操作系统构成实验 _ 24 成都信息工程学院 徐虹

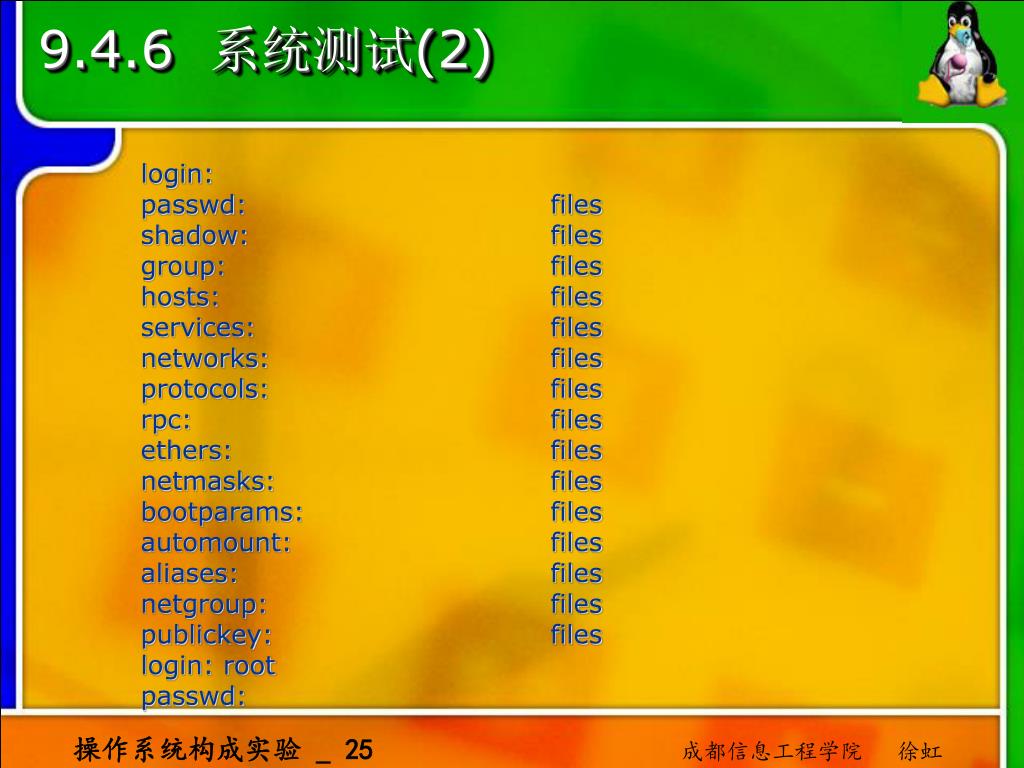

  25. 9.4.6 系统测试(2) login: passwd: files shadow: files group: files hosts: files services: files networks: files protocols: files rpc: files ethers: files netmasks: files bootparams: files automount: files aliases: files netgroup: files publickey: files login: root passwd: 操作系统构成实验 _ 25 成都信息工程学院 徐虹
