Cap. 1 Sisteme si semnale. Cap. 2 Functia de transfer Fourier. Cap. 3 Functia de transfer Laplace. Cap. 4 Raspunsul la semnal treapta. Sisteme de ordinul 1. Cap. 5 Sisteme de ordin superior. Cap. 6 Reactia negativa. Cap. 8 Aplicatii liniare ale AO. Cap. 7
E N D
Cap. 1 Sisteme si semnale Cap. 2 Functia de transfer Fourier Cap. 3 Functia de transfer Laplace Cap. 4 Raspunsul la semnal treapta. Sisteme de ordinul 1 Cap. 5 Sisteme de ordin superior Cap. 6 Reactia negativa Cap. 8 Aplicatii liniare ale AO Cap. 7 Amplificatoare operationale

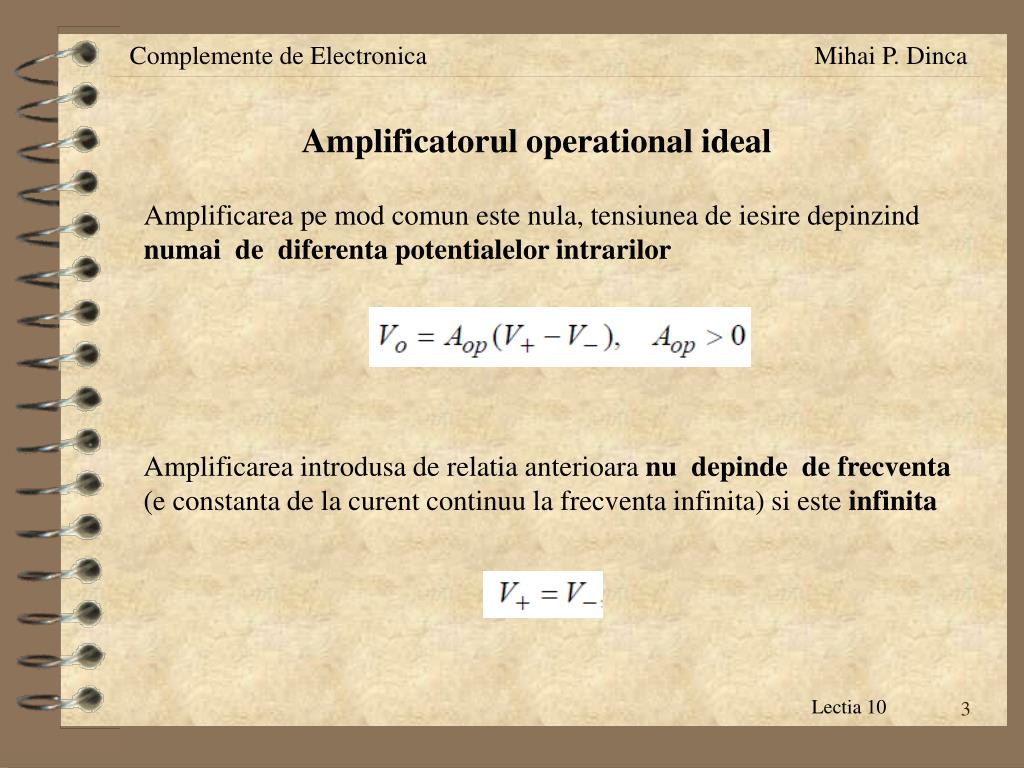

Amplificatorul operational ideal Amplificarea pe mod comun este nula, tensiunea de iesire depinzind numai de diferenta potentialelor intrarilor Amplificarea introdusa de relatia anterioara nu depinde de frecventa (e constanta de la curent continuu la frecventa infinita) si este infinita

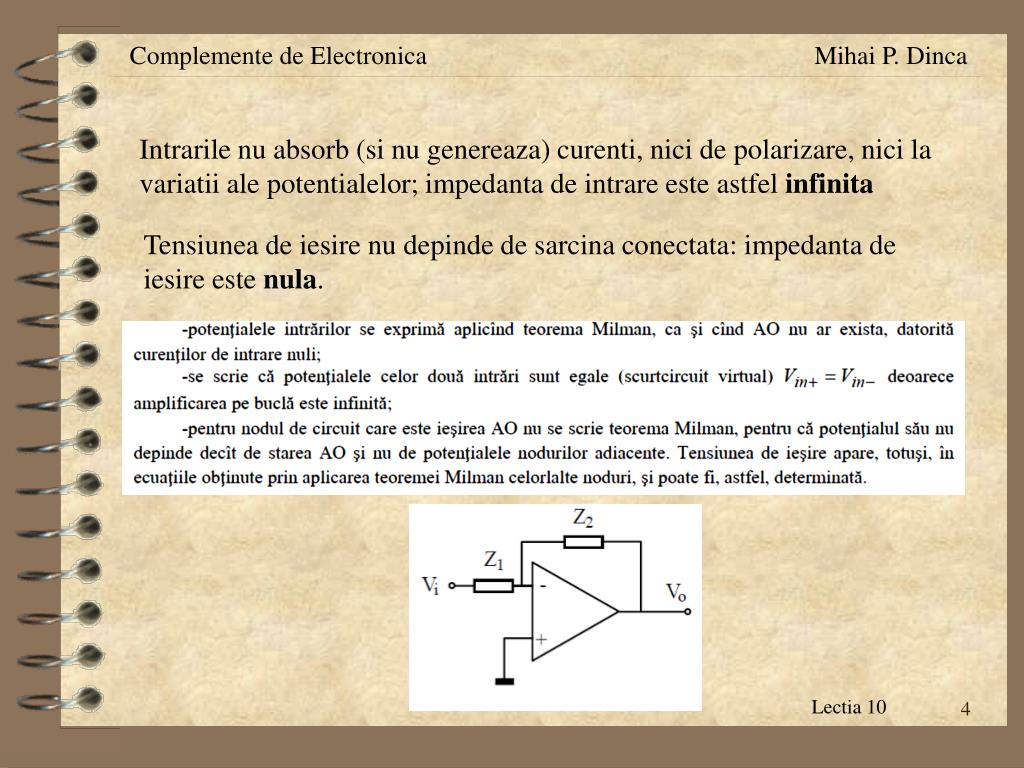

Intrarile nu absorb (si nu genereaza) curenti, nici de polarizare, nici la variatii ale potentialelor; impedanta de intrare este astfel infinita Tensiunea de iesire nu depinde de sarcina conectata: impedanta de iesire este nula.
Abateri de la idealitate ale AO Limitarea tensiunii de iesire La intrarea in saturatie reactia negativa este intrerupta si toate avantajele aduse de ea se pierd
Decalajul de tensiune (offset) V0 ideal 0 0 V+-V- In realitate etajul de intrare diferential nu este perfect simetric Tensiunea de offset raportata la intrare

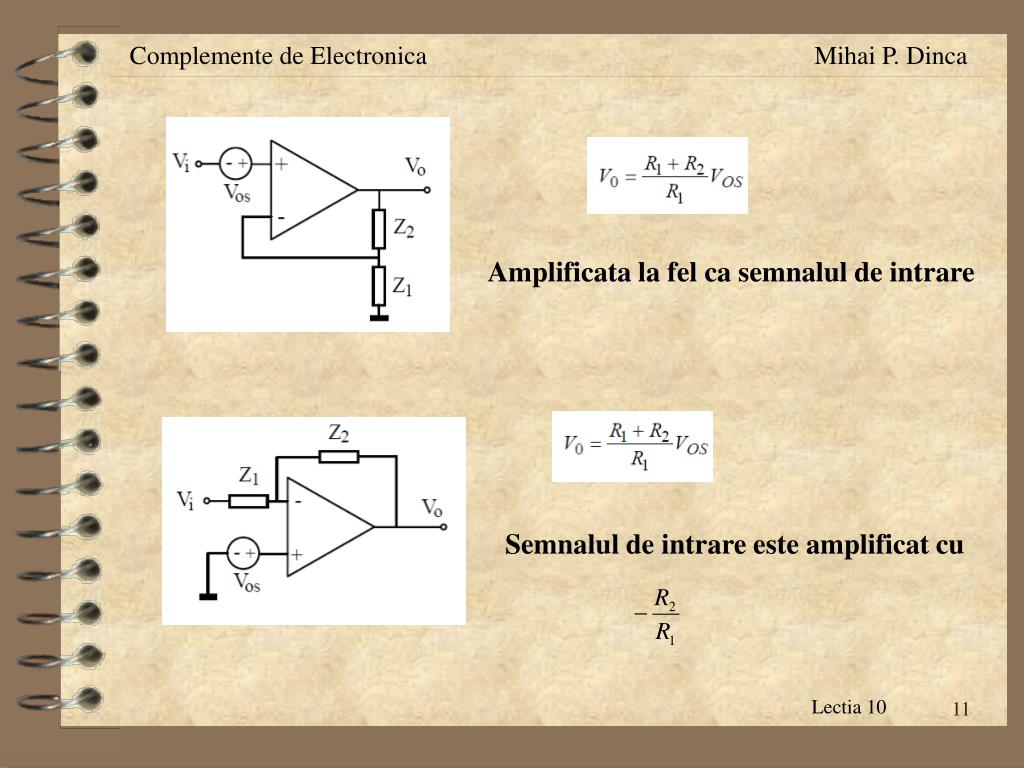

Amplificata la fel ca semnalul de intrare Semnalul de intrare este amplificat cu

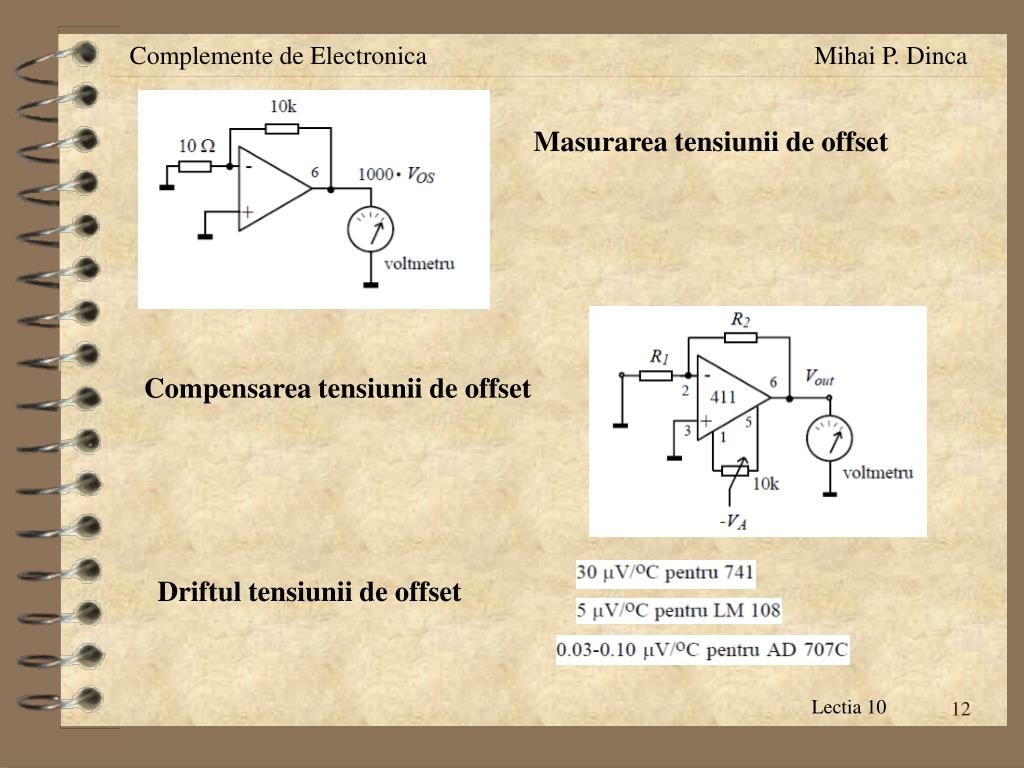

Masurarea tensiunii de offset Compensarea tensiunii de offset Driftul tensiunii de offset
Curentii de polarizare nu sunt nuli 15nA pentru OP27 50pA pentru AO cu JFET 0.01pA pentru ICH8500 (cu CMOS) R12 este R1 paralel cu R2 Daca cei doi curenti sunt egali, efectul lor se poate anula daca Daca am imperecheat rezistentele dar curentii nu sunt egali (uzual difera cu 10%)

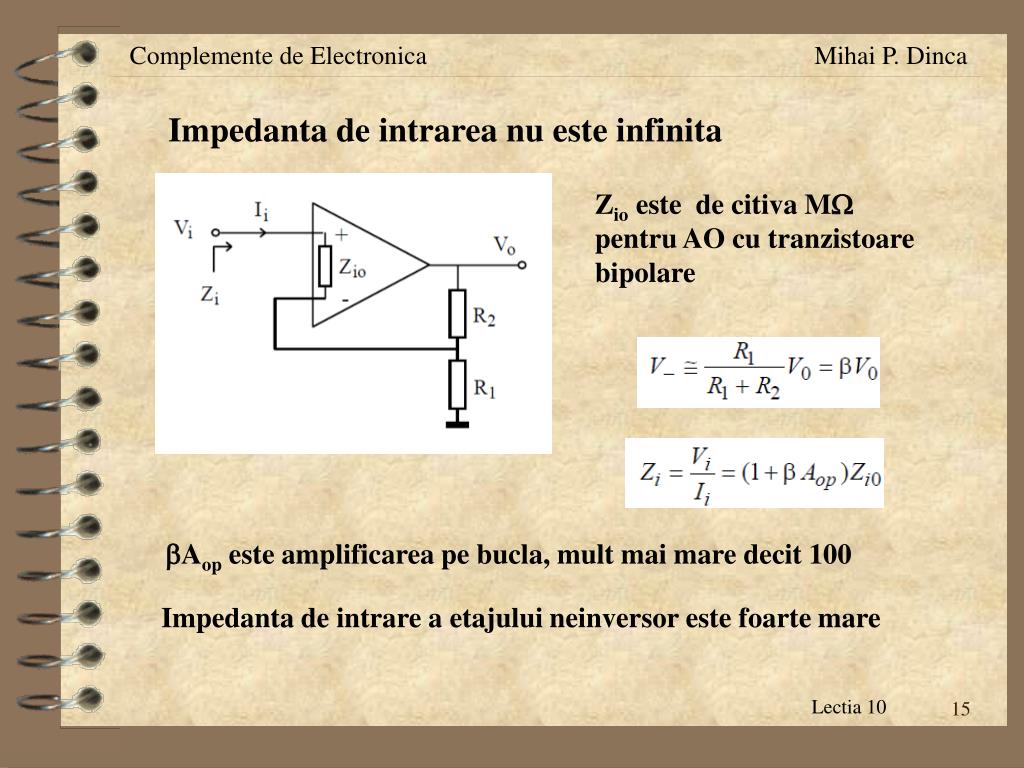

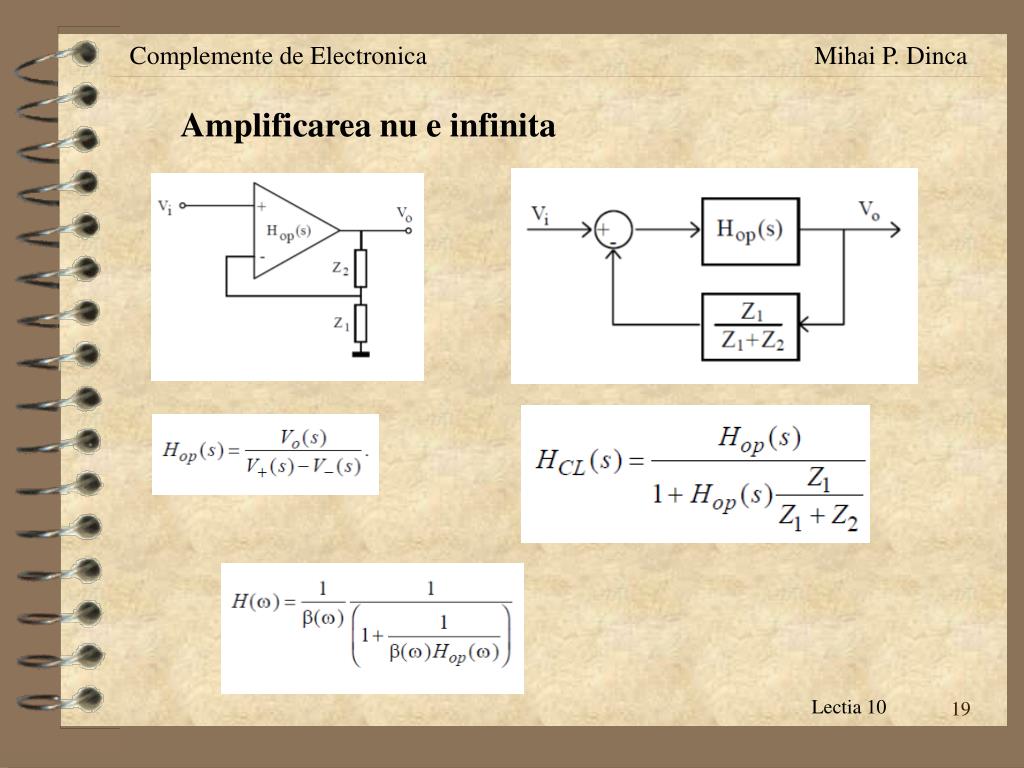

Impedanta de intrarea nu este infinita Zio este de citiva MW pentru AO cu tranzistoare bipolare bAop este amplificarea pe bucla, mult mai mare decit 100 Impedanta de intrare a etajului neinversor este foarte mare
Impedanta de intrare a etajului inversor este R1, care nu poate fi aleasa prea mare

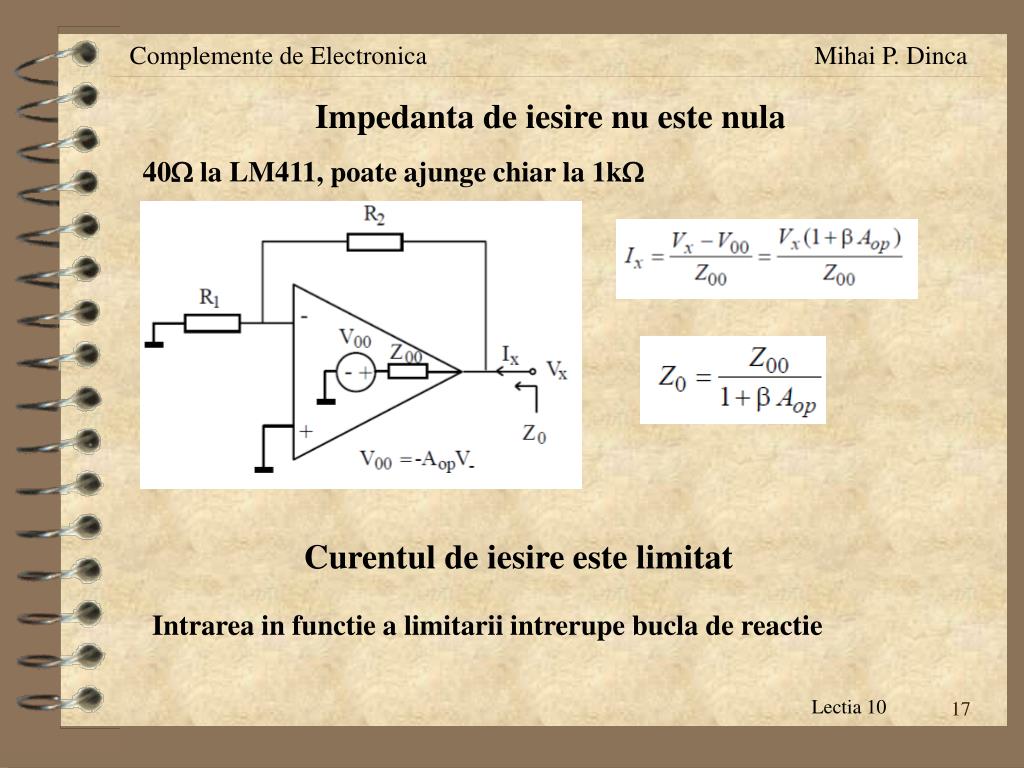

Impedanta de iesire nu este nula 40W la LM411, poate ajunge chiar la 1kW Curentul de iesire este limitat Intrarea in functie a limitarii intrerupe bucla de reactie

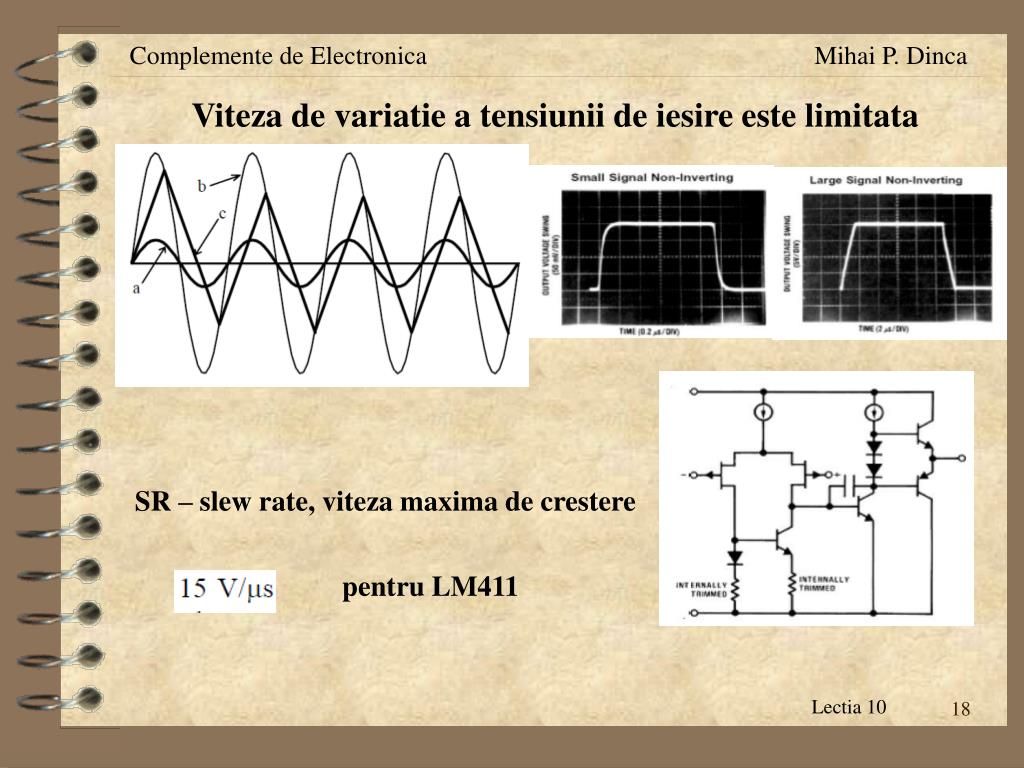

Viteza de variatie a tensiunii de iesire este limitata SR – slew rate, viteza maxima de crestere pentru LM411

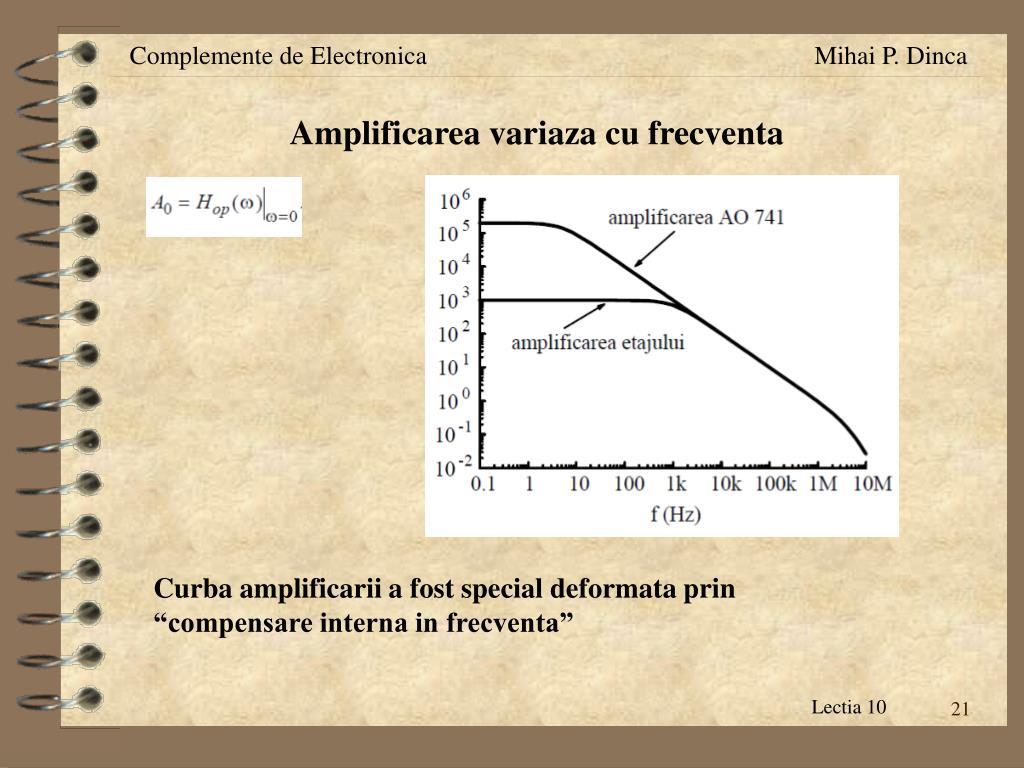

Amplificarea variaza cu frecventa Curba amplificarii a fost special deformata prin “compensare interna in frecventa”

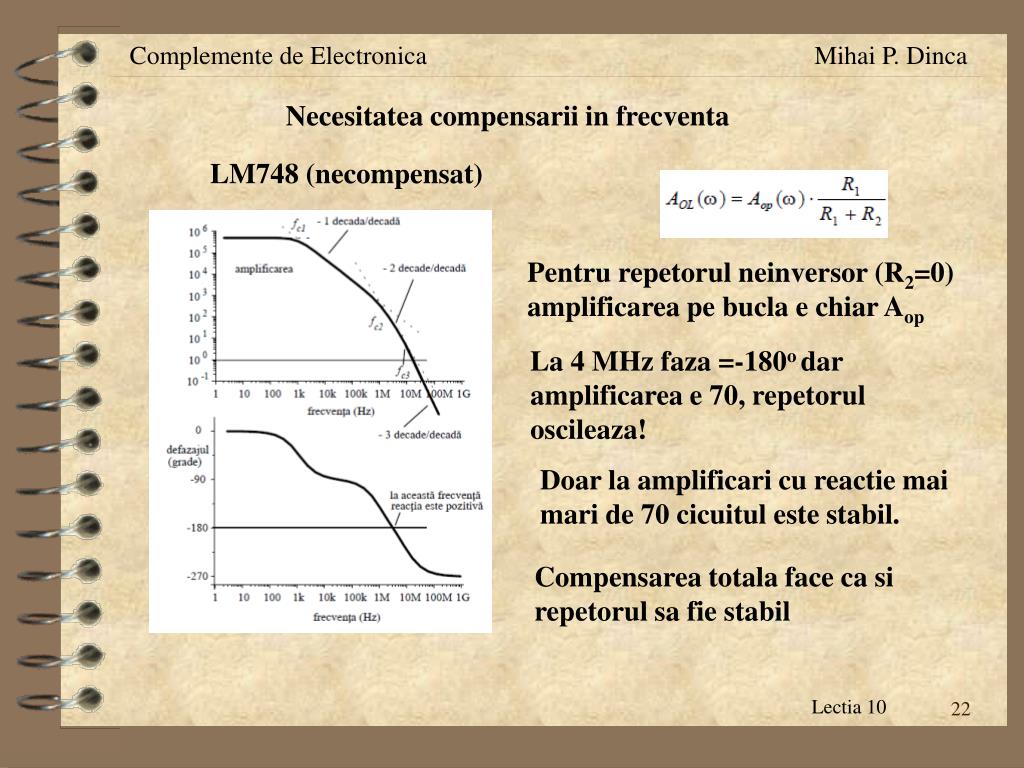

Necesitatea compensarii in frecventa LM748 (necompensat) Pentru repetorul neinversor (R2=0) amplificarea pe bucla e chiar Aop La 4 MHz faza =-180o dar amplificarea e 70, repetorul oscileaza! Doar la amplificari cu reactie mai mari de 70 cicuitul este stabil. Compensarea totala face ca si repetorul sa fie stabil

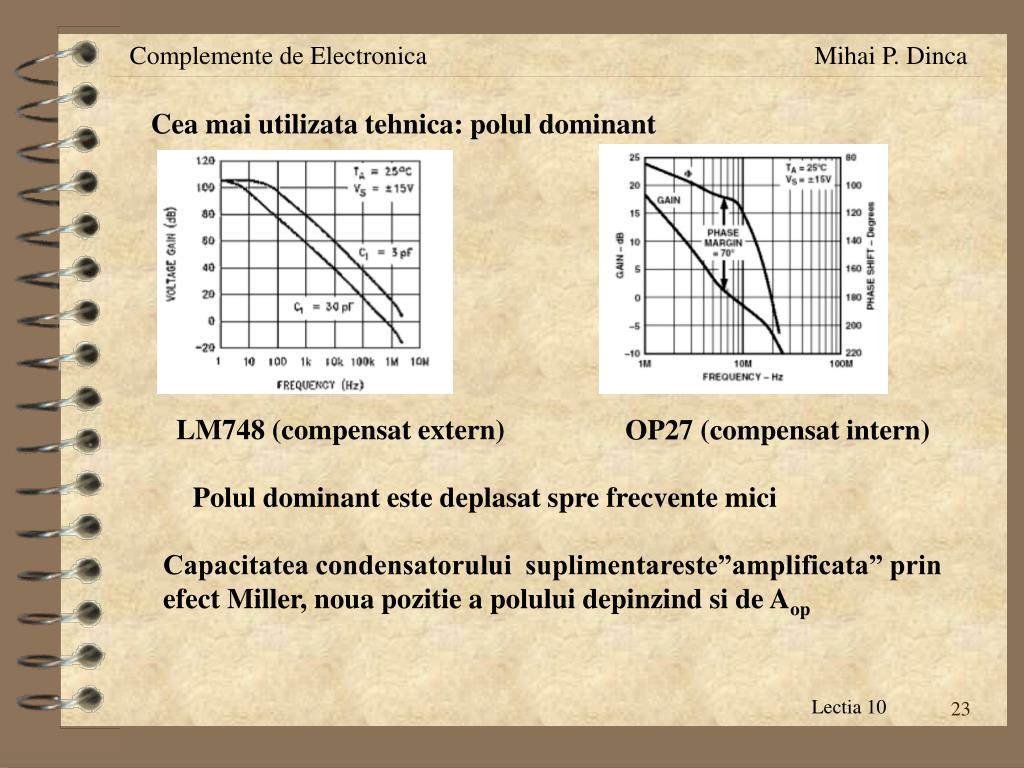

Cea mai utilizata tehnica: polul dominant LM748 (compensat extern) OP27 (compensat intern) Polul dominant este deplasat spre frecvente mici Capacitatea condensatorului suplimentareste”amplificata” prin efect Miller, noua pozitie a polului depinzind si de Aop

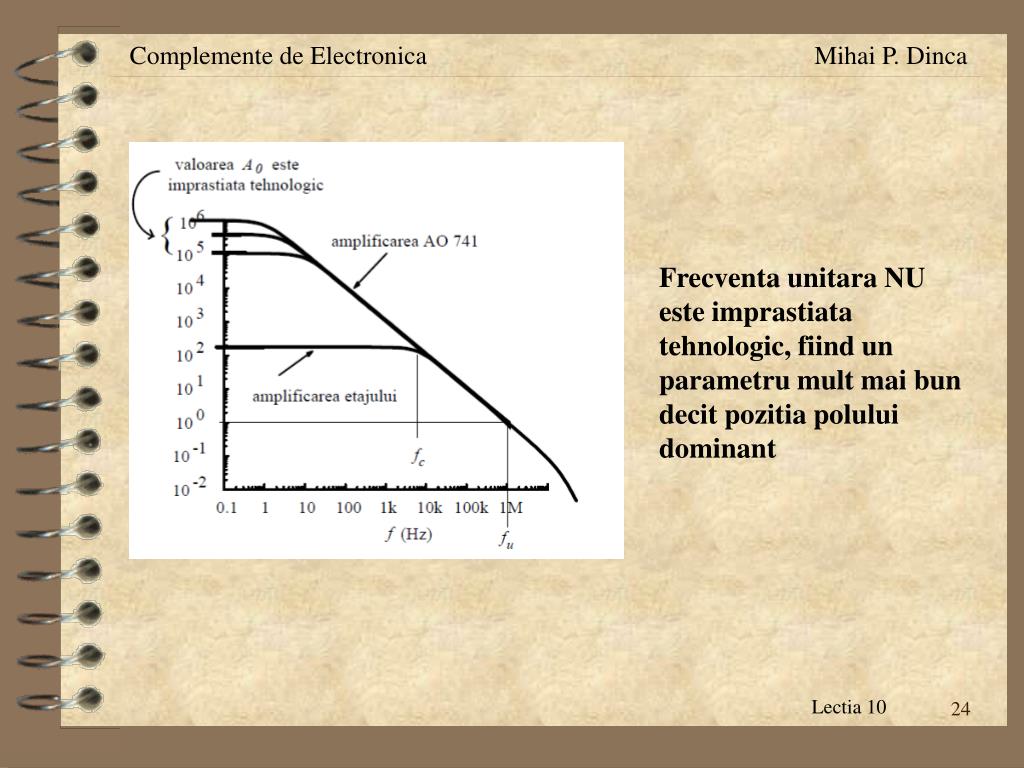

Frecventa unitara NU este imprastiata tehnologic, fiind un parametru mult mai bun decit pozitia polului dominant

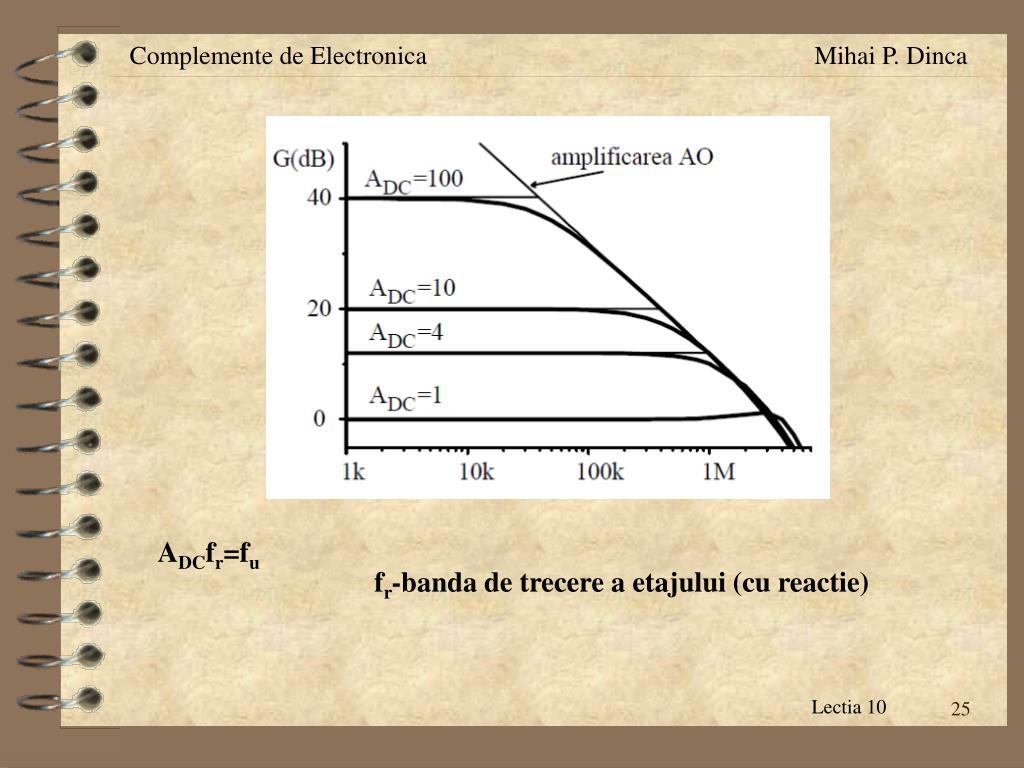

ADCfr=fu fr-banda de trecere a etajului (cu reactie)
Compensarea in frecventa a presupus retele REZISTIVE de reactie derivator
