  1. KULIAH 5: TRANSISTOR BIPOLAR • Struktur Fisik Transistor Bipolar • Karakteristik Terminal • Arus Terminal Aktif Forward • Penguat Arus Aktif Forward • Model Ebers-Moll (cont.)

  2. Struktur Fisik Transistor Bipolar : Terdapat Dua jenis Transistpr bipolar: NPN BJT PNP BJT NPN BJT: Daerah Emiter : lapisan tipe n yang dihubungkan dengan lapisan polysilicon n+. Daerah Basis : Lapisan p Daerah Kolektor : Lapisan n Simbol Rangkaian Transistor Struktur Fisik Transistor Bipolar

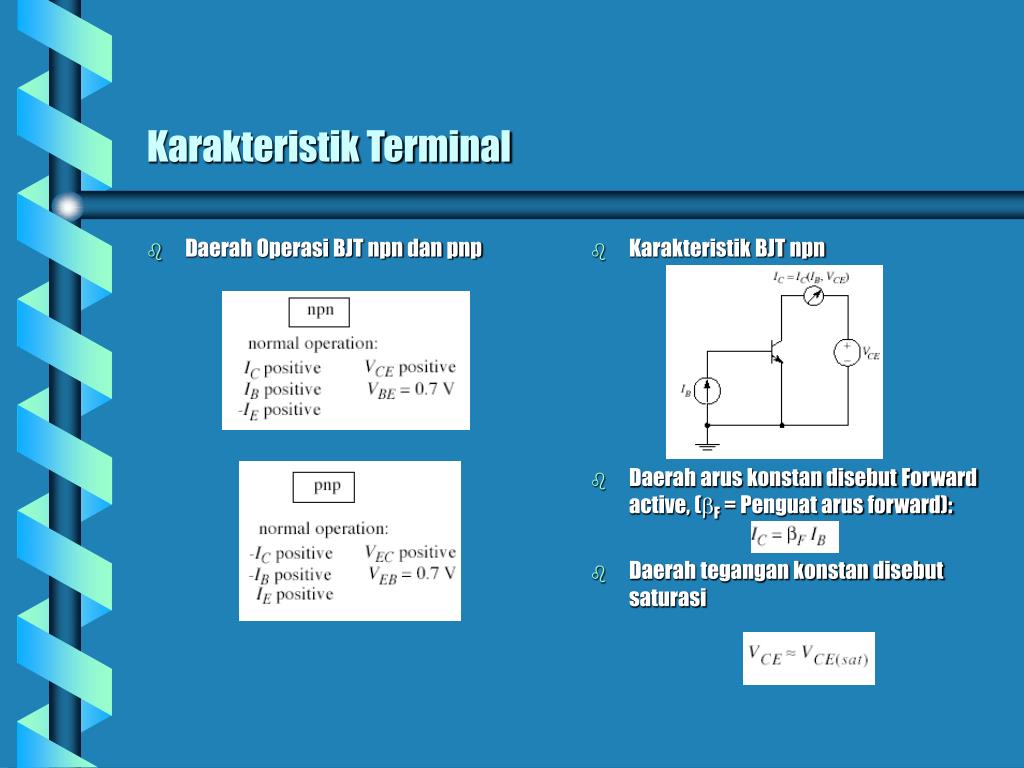

  3. Daerah Operasi BJT npn dan pnp Karakteristik BJT npn Daerah arus konstan disebut Forward active, (F = Penguat arus forward): Daerah tegangan konstan disebut saturasi Karakteristik Terminal

  4. Cut-off terjadi jika : IB = 0, sehingga IC = 0 Untuk F = 100 (gambar disamping) IC bertambah jika VCE bertambah VCE < 0 IC Negatif Penguat arus aktif reverse (R) R = IE/IB. dan, - IC = IE + IB = (R +1) IB . Gambar disamping untuk R = 3 Karakteristik Terminal (cont)

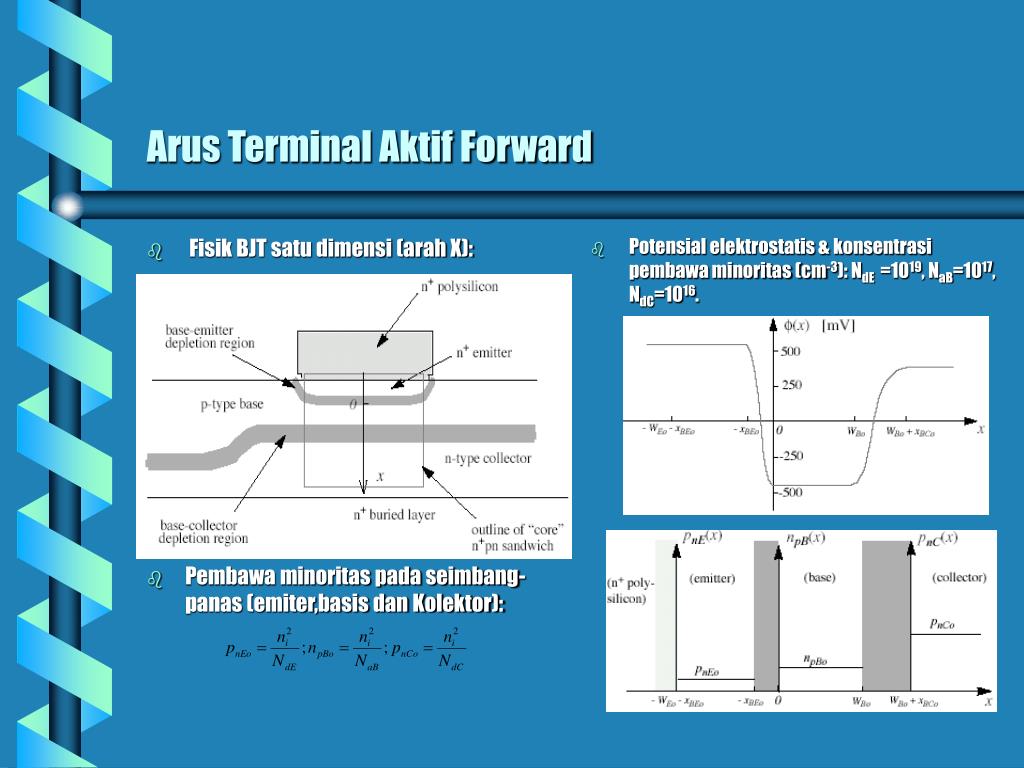

  5. Fisik BJT satu dimensi (arah X): Pembawa minoritas pada seimbang-panas (emiter,basis dan Kolektor): Potensial elektrostatis & konsentrasi pembawa minoritas (cm-3): NdE =1019, NaB=1017, NdC=1016. Arus Terminal Aktif Forward

  6. Arus Kolektor = Rapat Arus difusi elektron x Luas Emiter Arus Basis = Rapat arus difusi hole x Luas Emiter Arus Emiter ( IE ) = - ( IB+IC ) Perbandingan Arus Kolektor dan Magnitude arus emiter : Untuk, NdE =1019, NaB=1017, NdC=1016. Karena, Penguat Arus Aktif Forward

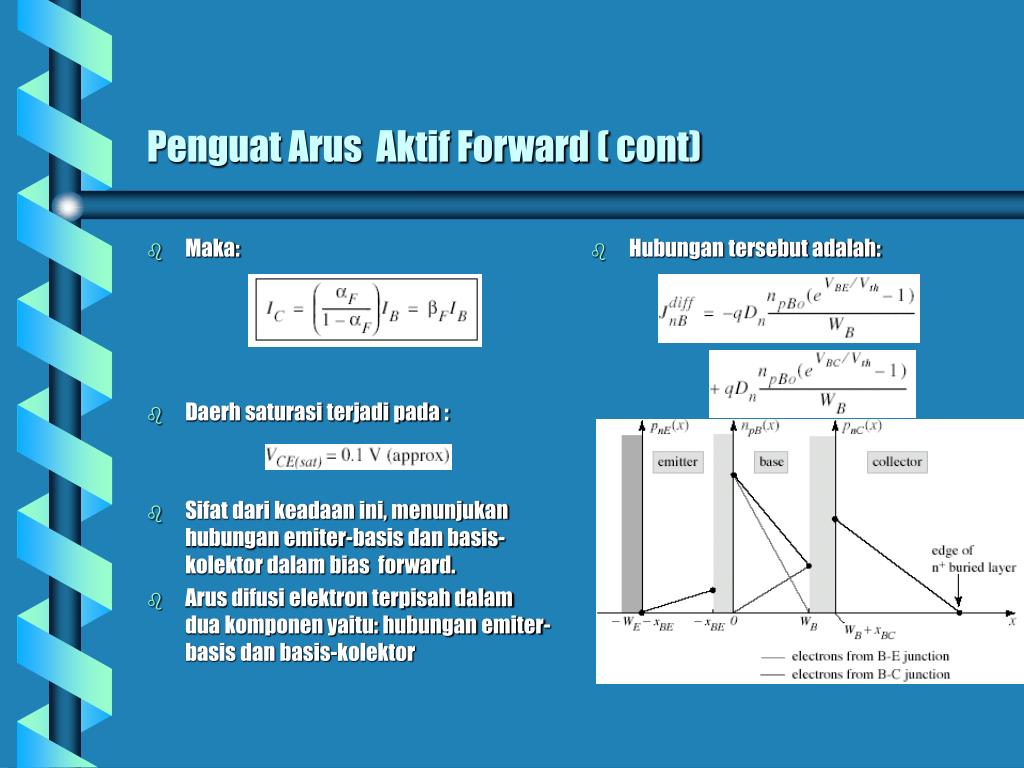

  7. Maka: Daerh saturasi terjadi pada : Sifat dari keadaan ini, menunjukan hubungan emiter-basis dan basis-kolektor dalam bias forward. Arus difusi elektron terpisah dalam dua komponen yaitu: hubungan emiter-basis dan basis-kolektor Hubungan tersebut adalah: Penguat Arus Aktif Forward ( cont)

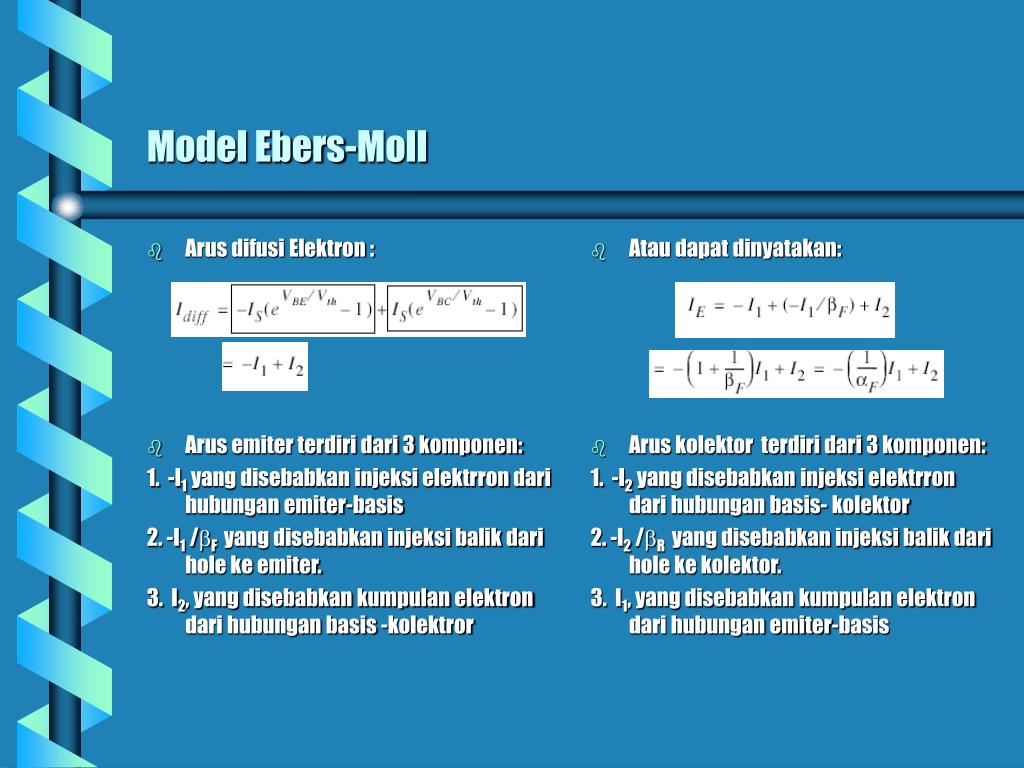

  8. Arus difusi Elektron : Arus emiter terdiri dari 3 komponen: 1. -I1 yang disebabkan injeksi elektrron dari hubungan emiter-basis 2. -I1 /F yang disebabkan injeksi balik dari hole ke emiter. 3. I2, yang disebabkan kumpulan elektron dari hubungan basis -kolektror Atau dapat dinyatakan: Arus kolektor terdiri dari 3 komponen: 1. -I2 yang disebabkan injeksi elektrron dari hubungan basis- kolektor 2. -I2 /R yang disebabkan injeksi balik dari hole ke kolektor. 3. I1, yang disebabkan kumpulan elektron dari hubungan emiter-basis Model Ebers-Moll

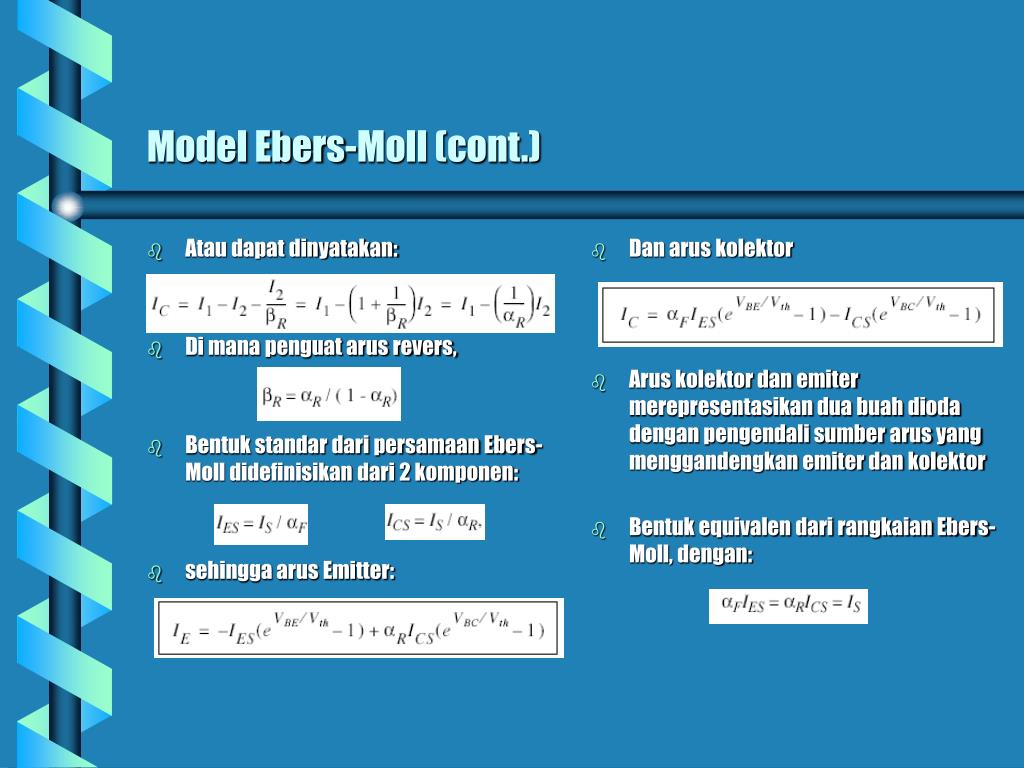

  9. Atau dapat dinyatakan: Di mana penguat arus revers, Bentuk standar dari persamaan Ebers-Moll didefinisikan dari 2 komponen: sehingga arus Emitter: Dan arus kolektor Arus kolektor dan emiter merepresentasikan dua buah dioda dengan pengendali sumber arus yang menggandengkan emiter dan kolektor Bentuk equivalen dari rangkaian Ebers-Moll, dengan: Model Ebers-Moll (cont.)

  10. Model aktive-Forward: Model Ebers-Moll (cont.)

  11. Bentuk equivalennya: Ganti Diaoda bias-forward dengan battere 0,7 V. Model Ebers-Moll (cont.)
