  1. Rulou textil SUITA instructiuni de masurare si montaj

  2. Pentru executarea unui rulou textil Suita avem nevoie de urmatoarele coordonate: - latimea (L), in cm; - inaltimea(H), in cm; - pozitia manevrarii, stanga sau dreapta.

  3. latimea(L) – dimensiunea sticlei masurata din cheder in cheder.

  4. inaltimea(H) – se masoara dimensiunea sticlei, din cheder in cheder.

  5. Pk P - latimea sinei Pk- suprafata lipire adeziv G - grosimea sinei • Caseta AL • Tub d=16 mm • Capac caseta+mecanism cu rola • Sina laterala AL 12x28 mm • Margele manevrare • Capsa margele manevrare • Greutate material AL 10x15 mm • Dop greutate material • Dop sina laterala

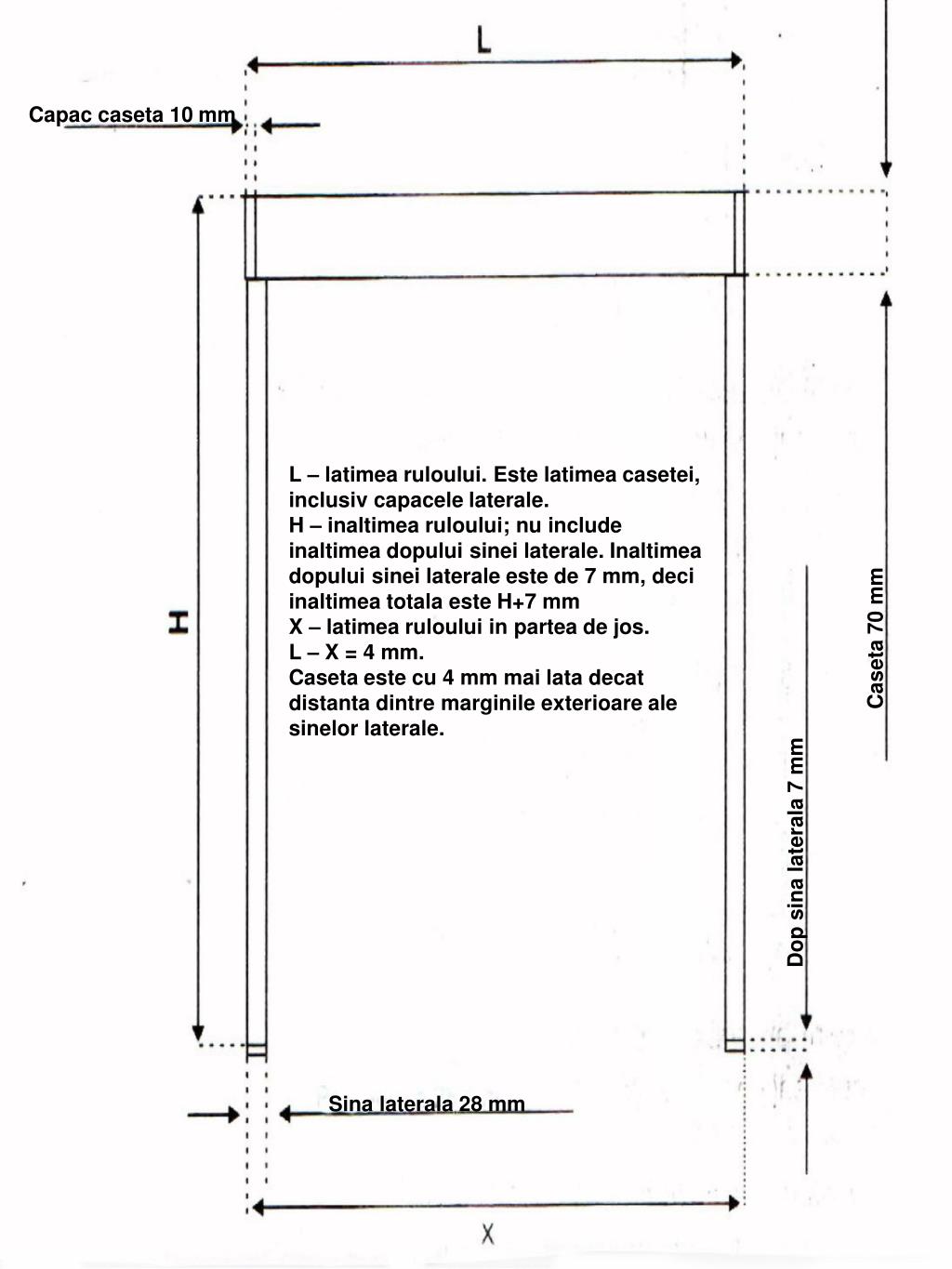

  6. Capac caseta 10 mm L – latimea ruloului. Este latimea casetei, inclusiv capacele laterale. H – inaltimea ruloului; nu include inaltimea dopului sinei laterale. Inaltimea dopului sinei laterale este de 7 mm, deci inaltimea totala este H+7 mm X – latimea ruloului in partea de jos. L – X = 4 mm. Caseta este cu 4 mm mai lata decat distanta dintre marginile exterioare ale sinelor laterale. Caseta 70 mm Dop sina laterala 7 mm Sina laterala 28 mm

  7. Instructiuni de montaj 1. Se indeparteaza folia de pe caseta.

  8. 2. Dupa indepartarea foliei, caseta se lipeste pe sticla, intre chedere.

  9. 3. Se indeparteaza folia de pe sinele laterale.

  10. 4. Se fixeaza sina in caseta, dupa care se lipeste prin presare.

  11. 5. Prin actionarea margelelor de manevrare se poate regla acoperirea partiala sau integrala a ferestrei
