  1. Stimatori d'area per descrizioni VHDL derivate da SystemC per sistemi basati su FPGA Esame di laurea

  2. Sommario • Obiettivi • Analisi lavori precedenti • Descrizione metodologia • Attività svolta • Stimatori • Validazione • Conclusioni Dedicata a Gilli, Giulio, Vane, Guasco, Gian, Albe, Dade, Ermo

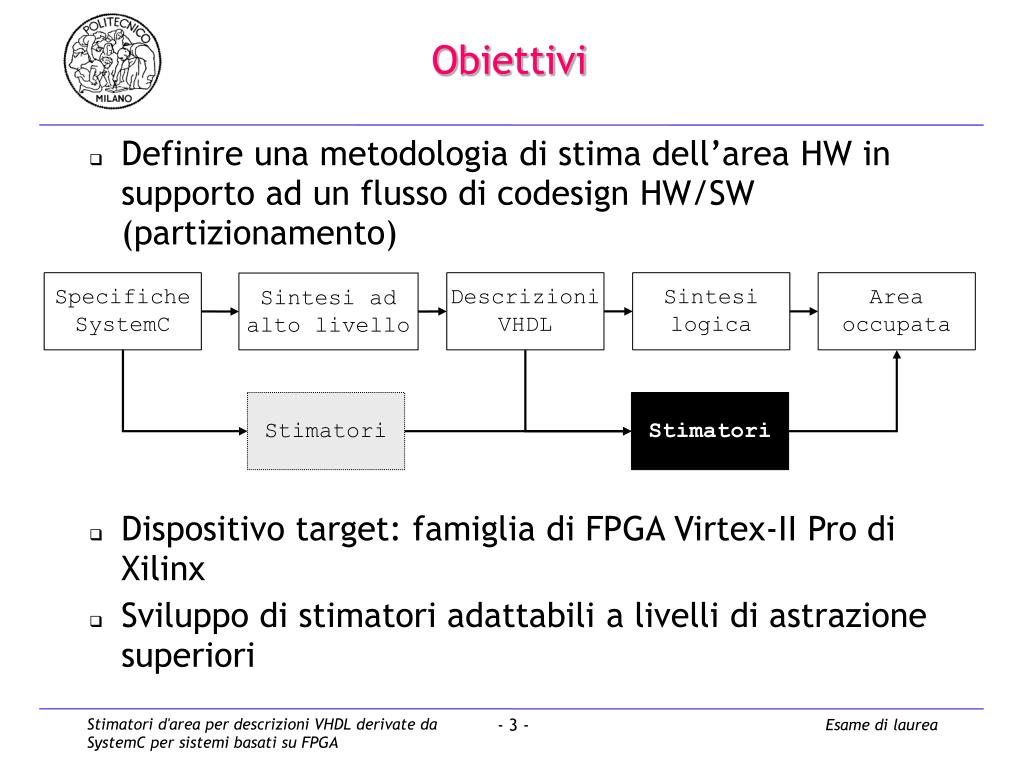

  3. Descrizioni VHDL Sintesi logica Area occupata Sintesi ad alto livello Stimatori Stimatori Obiettivi • Definire una metodologia di stima dell’area HW in supporto ad un flusso di codesign HW/SW (partizionamento) Specifiche SystemC • Dispositivo target: famiglia di FPGA Virtex-II Pro di Xilinx • Sviluppo di stimatori adattabili a livelli di astrazione superiori

  4. Sommario • Obiettivi • Analisi lavori precedenti • Descrizione metodologia • Attività svolta • Stimatori • Validazione • Conclusioni

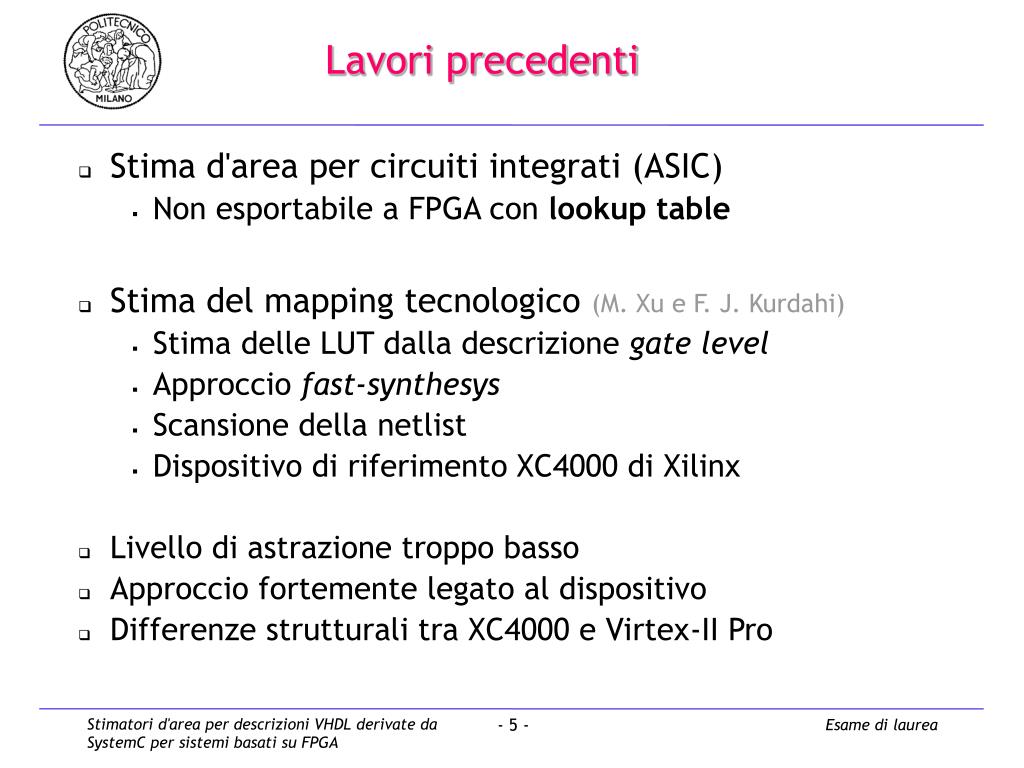

  5. Lavori precedenti • Stima d'area per circuiti integrati (ASIC) • Non esportabile a FPGA con lookuptable • Stima del mapping tecnologico (M. Xu e F. J. Kurdahi) • Stima delle LUT dalla descrizione gate level • Approccio fast-synthesys • Scansione della netlist • Dispositivo di riferimento XC4000 di Xilinx • Livello di astrazione troppo basso • Approccio fortemente legato al dispositivo • Differenze strutturali tra XC4000 e Virtex-II Pro

  6. Sommario • Obiettivi • Analisi lavori precedenti • Descrizione metodologia • Attività svolta • Stimatori • Validazione • Conclusioni

  7. Virtex-II Pro • Virtex-II Pro • Microprocessore PowerPC 405 • Slices • LUT • Elementi di memorizzazione • Moltiplicatori 18x18 bit in complemento a 2 • Blocchi di SelectRAM+ • Risorse di comunicazione • Obiettivo della stima • Slices • LUT • Flip-flop F FF G FF

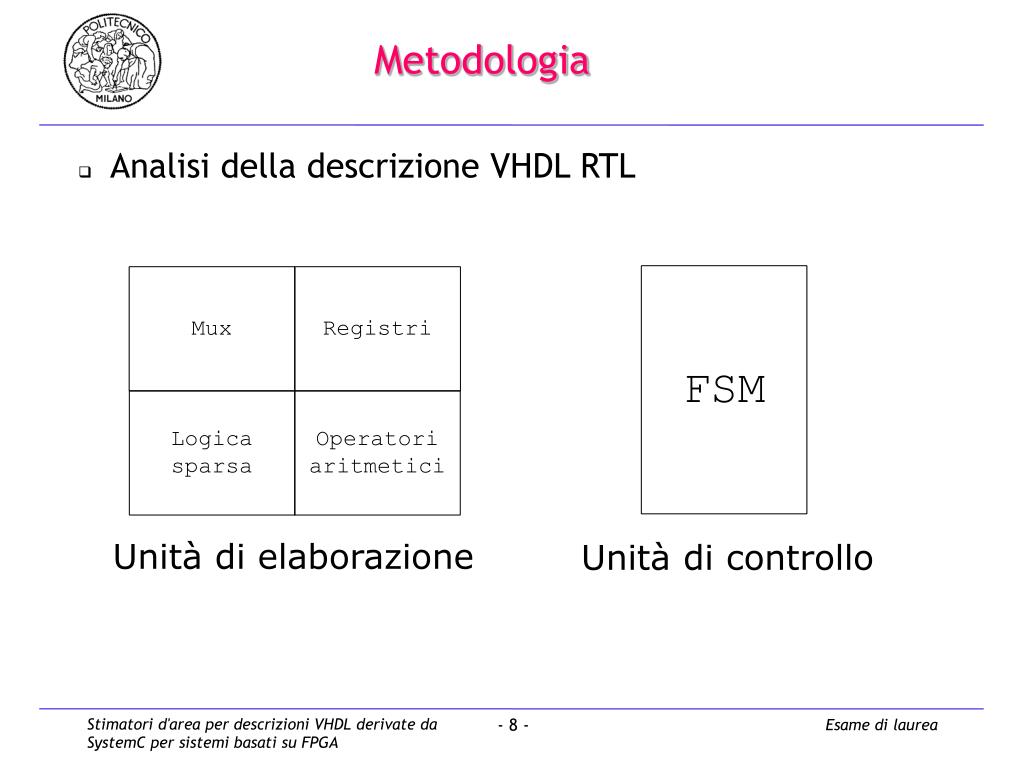

  8. FSM Mux Registri Logica sparsa Operatori aritmetici Metodologia • Analisi della descrizione VHDLRTL Unità di elaborazione Unità di controllo

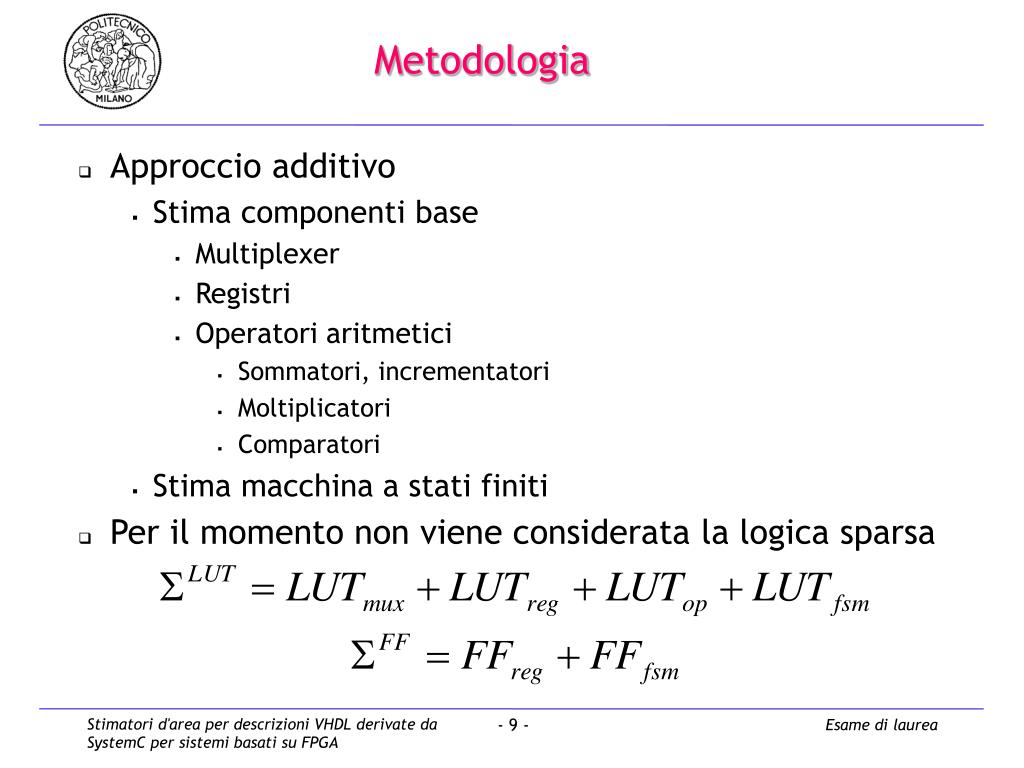

  9. Metodologia • Approccio additivo • Stima componenti base • Multiplexer • Registri • Operatori aritmetici • Sommatori, incrementatori • Moltiplicatori • Comparatori • Stima macchina a stati finiti • Per il momento non viene considerata la logica sparsa

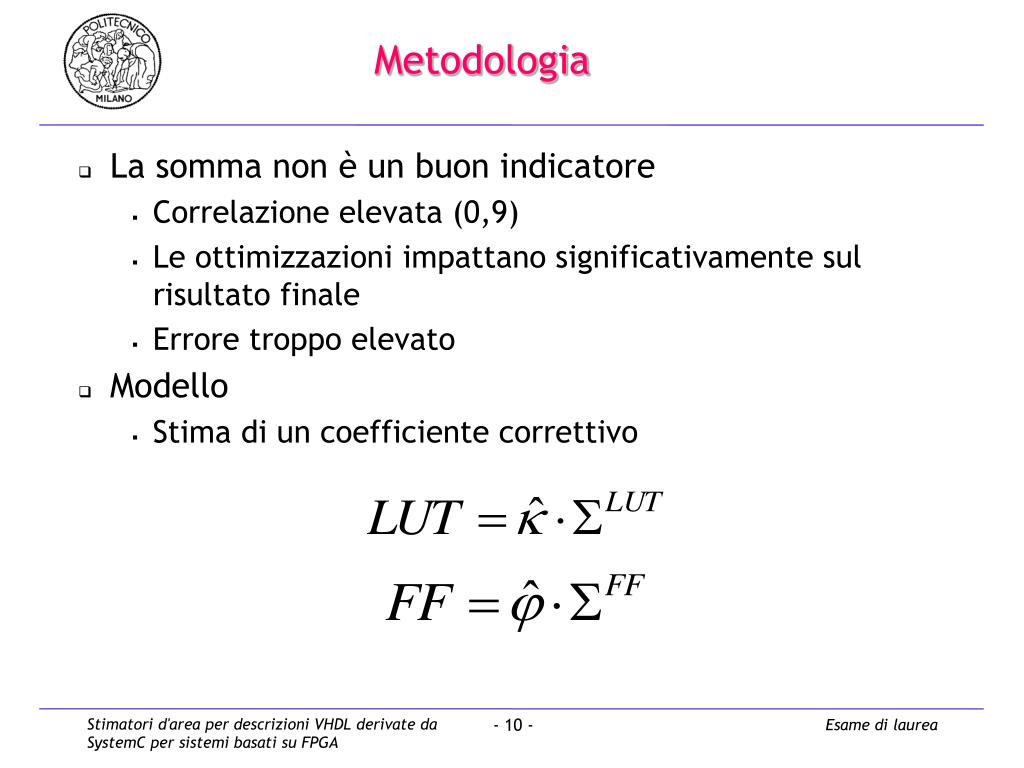

  10. Metodologia • La somma non è un buon indicatore • Correlazione elevata (0,9) • Le ottimizzazioni impattano significativamente sul risultato finale • Errore troppo elevato • Modello • Stima di un coefficiente correttivo

  11. Metodologia • Oggetto della stima • Componenti base • Macchine a stati finiti • Coefficienti di correzione • Validazione modello Learning-set Sintesi Analisi (correlazione) Stimatore Validazione

  12. Sommario • Obiettivi • Analisi lavori precedenti • Descrizione metodologia • Attività svolta • Stimatori • Validazione • Conclusioni

  13. Stime di base • Componenti base • Generazione automaticalearning-set • Ottimizzazioni ininfluenti • Validazione basata sulla correlazione • Macchine stati finiti • Individuazione learning-set • Sintesi con differenti direttive di ottimizzazione • Validazione attraverso l'applicazione deglistimatori ad un insieme di esempi di validazione diverso da quello usato in fase di addestramento

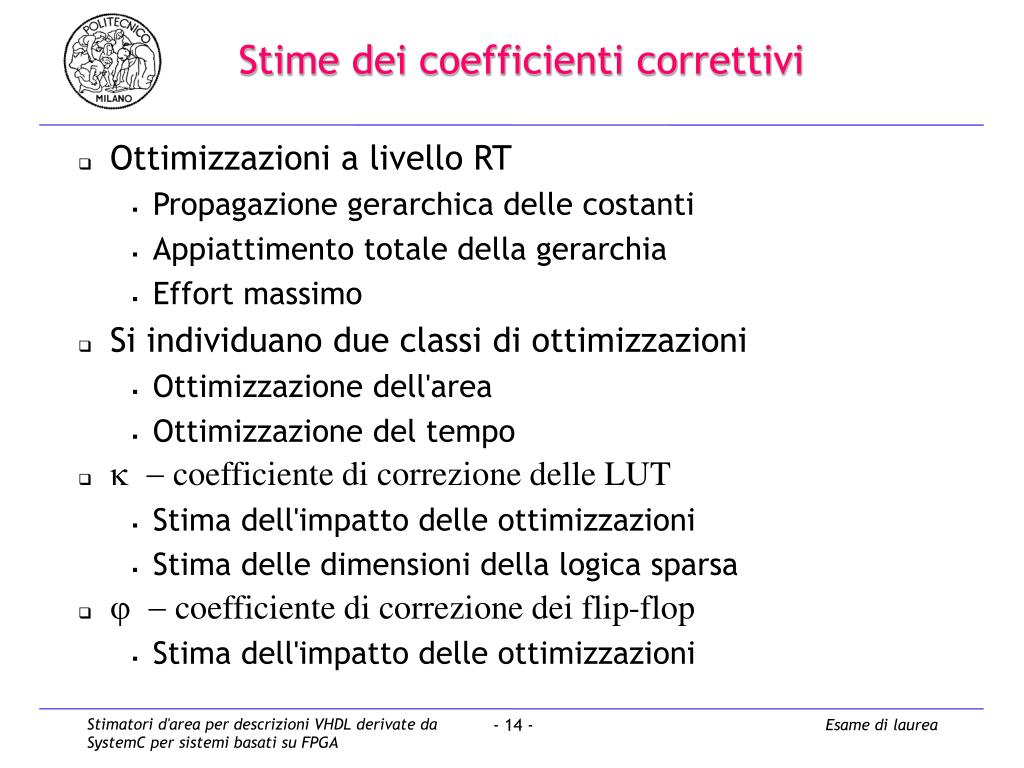

  14. Stime dei coefficienti correttivi • Ottimizzazioni a livello RT • Propagazione gerarchica delle costanti • Appiattimento totale della gerarchia • Effort massimo • Si individuano due classi di ottimizzazioni • Ottimizzazione dell'area • Ottimizzazione del tempo • k - coefficiente di correzione delle LUT • Stima dell'impatto delle ottimizzazioni • Stima delle dimensioni della logica sparsa • j - coefficiente di correzione dei flip-flop • Stima dell'impatto delle ottimizzazioni

  15. La validazione • Esempi di validazione • 3 sezioni dell’algoritmo AES • Un timer • La cifratura con DES • Numero esiguo di esempi di validazione (5) • Sufficiente per validare la metodologia e validare il prototipo di stima

  16. La validazione • Ottimizzazione rispetto all’area

  17. La validazione • Ottimizzazione rispetto al tempo

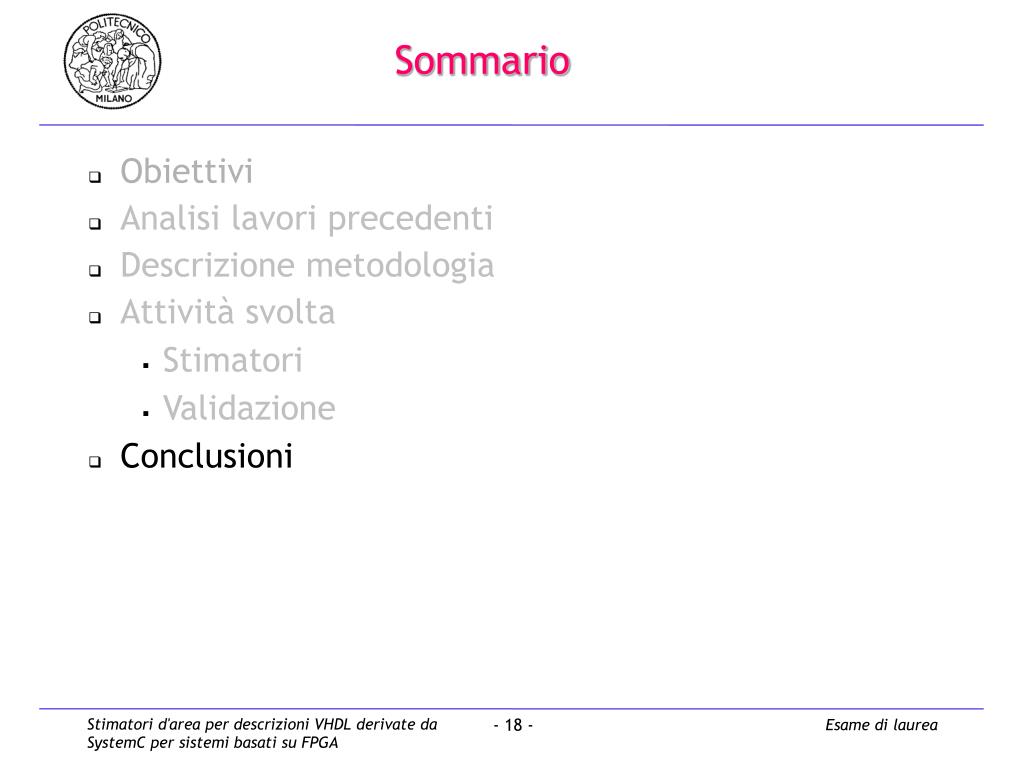

  18. Sommario • Obiettivi • Analisi lavori precedenti • Descrizione metodologia • Attività svolta • Stimatori • Validazione • Conclusioni

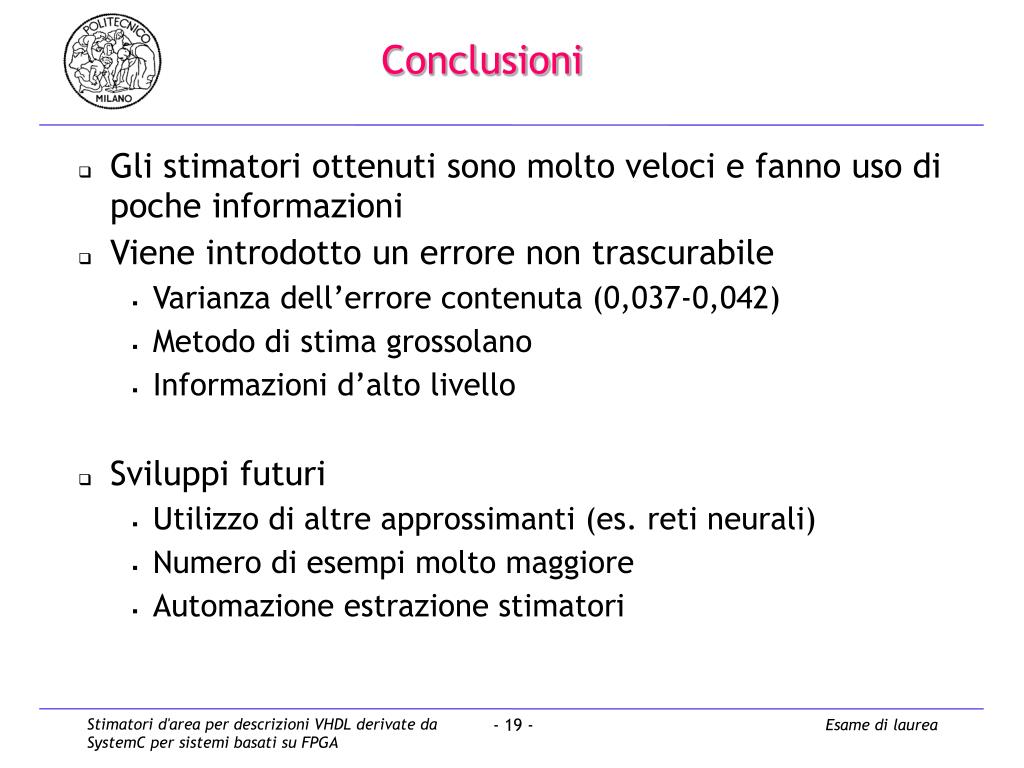

  19. Conclusioni • Glistimatori ottenuti sono molto veloci e fanno uso di poche informazioni • Viene introdotto un errore non trascurabile • Varianza dell’errore contenuta (0,037-0,042) • Metodo di stima grossolano • Informazioni d’alto livello • Sviluppi futuri • Utilizzo di altre approssimanti (es. reti neurali) • Numero di esempi molto maggiore • Automazione estrazione stimatori
