墙体的类型

墙体的类型. 科目：建筑构造 教师：高媛. 一、墙体概述. 墙体是组成建筑空间的竖向构件。它下接基础，中搁楼板，上连屋顶，对整个建筑的使用、造型、总重和造价影响极大。因而墙体是建筑物的重要组成部分。 墙体重占建筑总重的 40%-45% 墙体造价占建筑总造价的 30%-40%. 在第一章叙述我国的建筑方针政策时，提到“四化一改”，其中的“一改”即墙体改革。我国建筑业总的发展水平在世界建筑业中尚不能排入先进行列，其关键之一就是墙体的设计、材料与施工诸方面均较滞后。

prentice
Télécharger la présentation

墙体的类型

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 墙体的类型 科目：建筑构造 教师：高媛

  2. 一、墙体概述 • 墙体是组成建筑空间的竖向构件。它下接基础，中搁楼板，上连屋顶，对整个建筑的使用、造型、总重和造价影响极大。因而墙体是建筑物的重要组成部分。 • 墙体重占建筑总重的40%-45% 墙体造价占建筑总造价的30%-40%

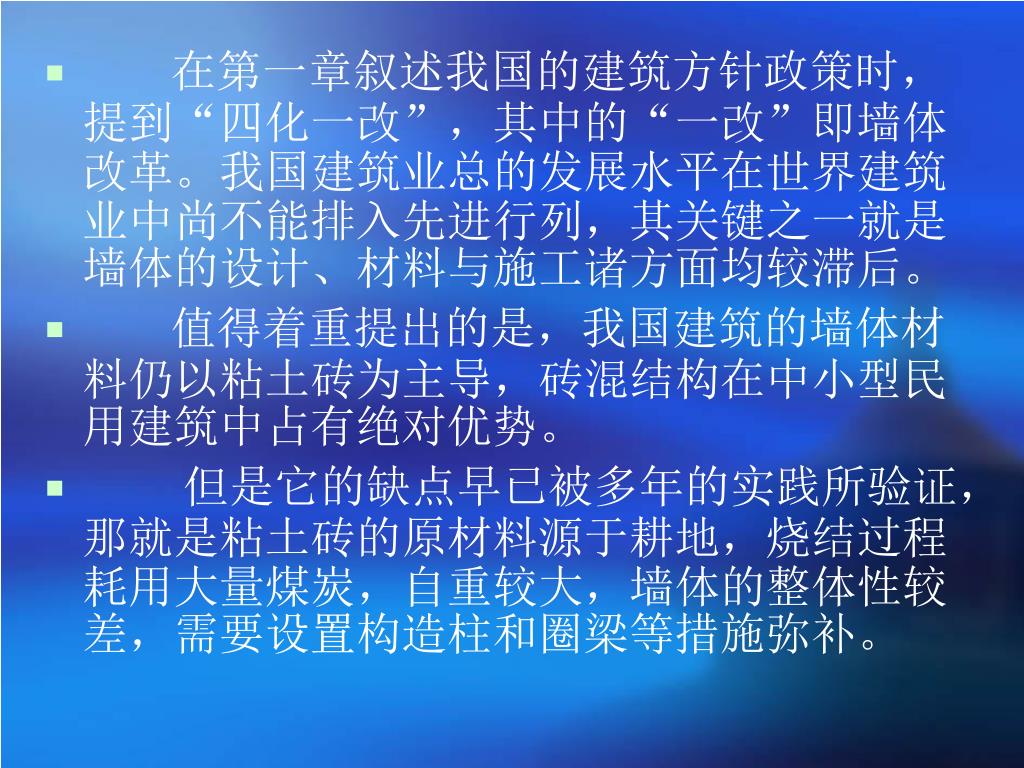

  3. 在第一章叙述我国的建筑方针政策时，提到“四化一改”，其中的“一改”即墙体改革。我国建筑业总的发展水平在世界建筑业中尚不能排入先进行列，其关键之一就是墙体的设计、材料与施工诸方面均较滞后。在第一章叙述我国的建筑方针政策时，提到“四化一改”，其中的“一改”即墙体改革。我国建筑业总的发展水平在世界建筑业中尚不能排入先进行列，其关键之一就是墙体的设计、材料与施工诸方面均较滞后。 • 值得着重提出的是，我国建筑的墙体材料仍以粘土砖为主导，砖混结构在中小型民用建筑中占有绝对优势。 • 但是它的缺点早已被多年的实践所验证，那就是粘土砖的原材料源于耕地，烧结过程耗用大量煤炭，自重较大，墙体的整体性较差，需要设置构造柱和圈梁等措施弥补。

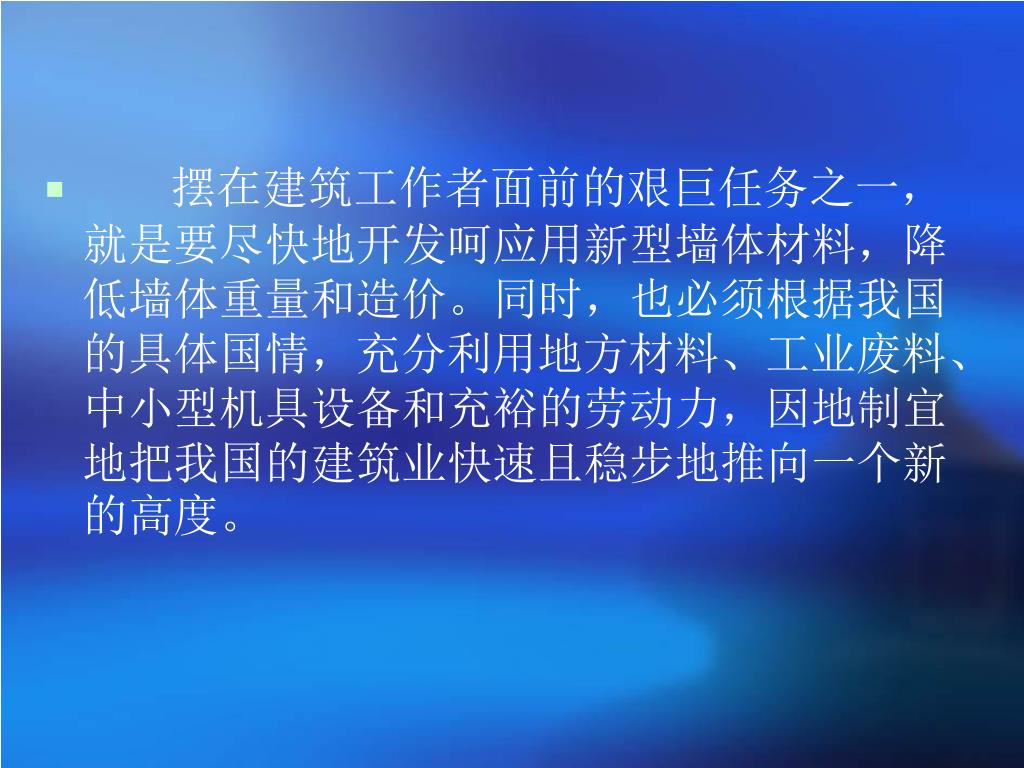

  4. 摆在建筑工作者面前的艰巨任务之一，就是要尽快地开发呵应用新型墙体材料，降低墙体重量和造价。同时，也必须根据我国的具体国情，充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力，因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。摆在建筑工作者面前的艰巨任务之一，就是要尽快地开发呵应用新型墙体材料，降低墙体重量和造价。同时，也必须根据我国的具体国情，充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力，因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。

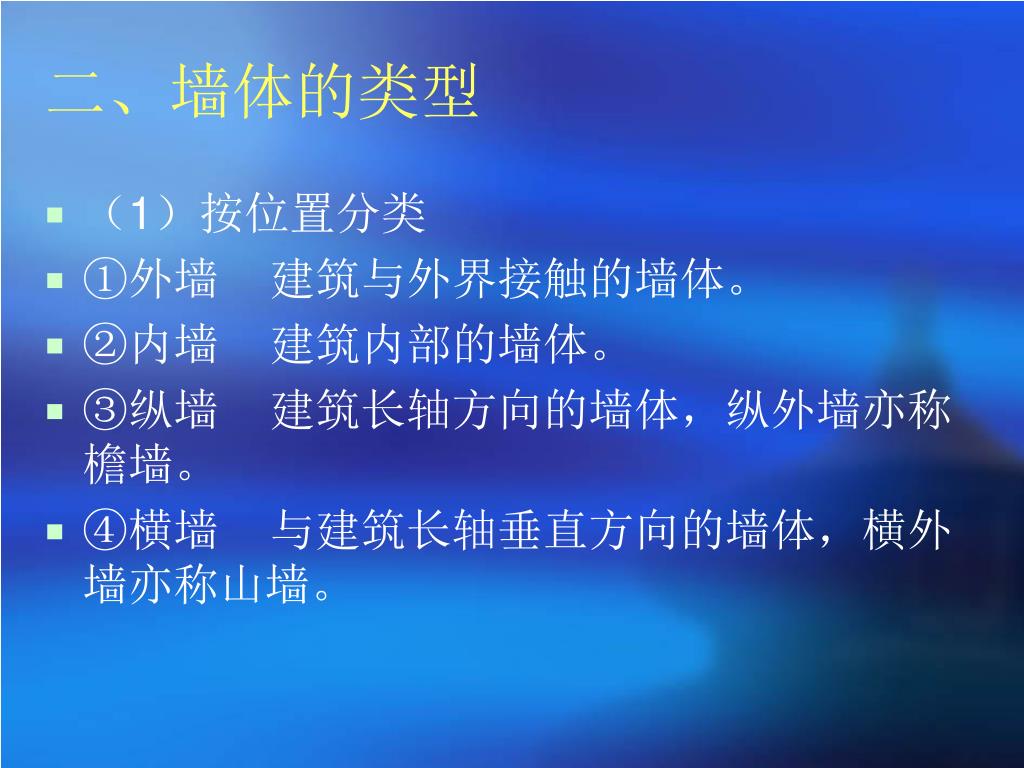

  5. 二、墙体的类型 • （1）按位置分类 • ①外墙 建筑与外界接触的墙体。 • ②内墙 建筑内部的墙体。 • ③纵墙 建筑长轴方向的墙体，纵外墙亦称檐墙。 • ④横墙 与建筑长轴垂直方向的墙体，横外墙亦称山墙。

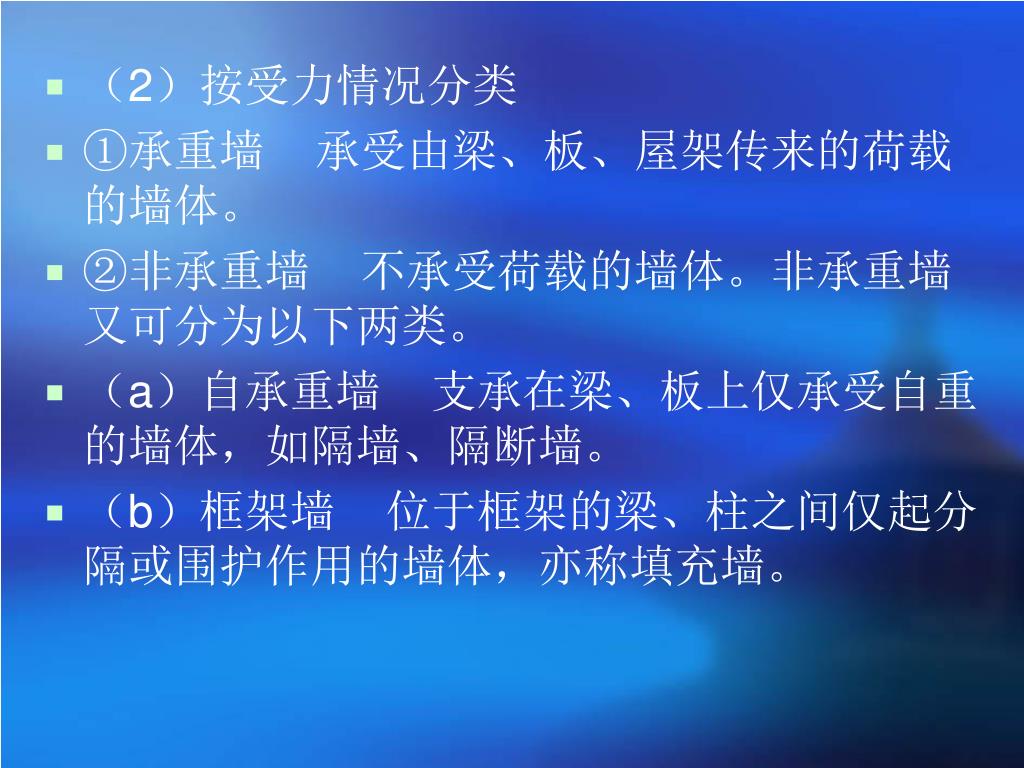

  6. （2）按受力情况分类 • ①承重墙 承受由梁、板、屋架传来的荷载的墙体。 • ②非承重墙 不承受荷载的墙体。非承重墙又可分为以下两类。 • （a）自承重墙 支承在梁、板上仅承受自重的墙体，如隔墙、隔断墙。 • （b）框架墙 位于框架的梁、柱之间仅起分隔或围护作用的墙体，亦称填充墙。

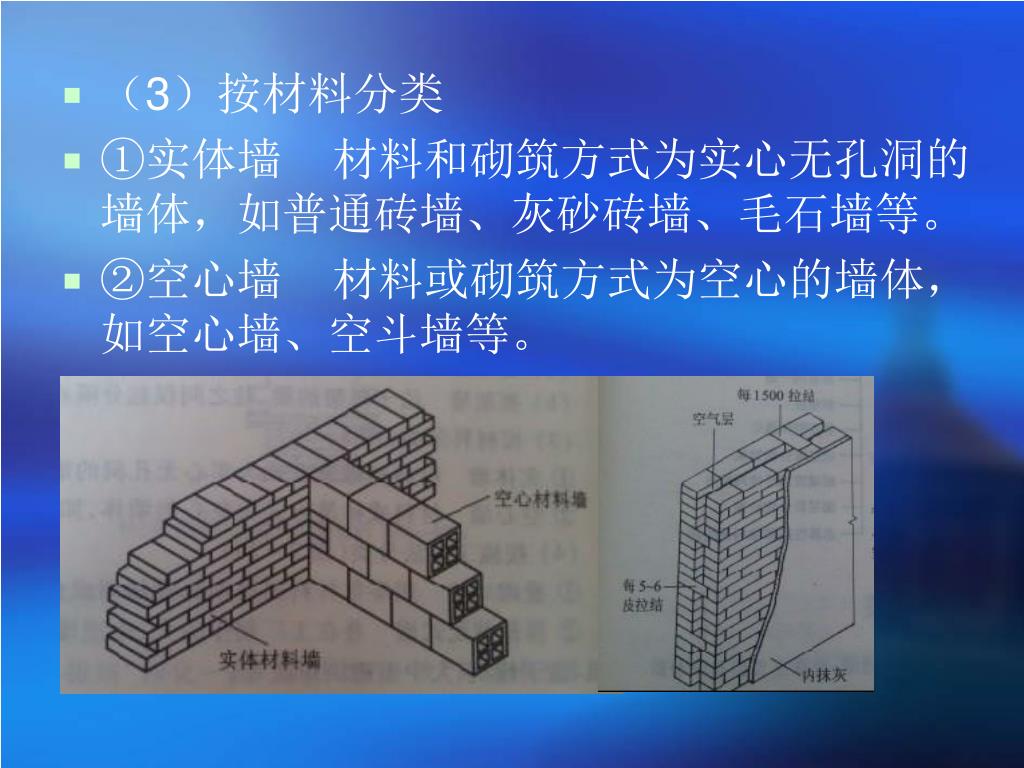

  7. （3）按材料分类 • ①实体墙 材料和砌筑方式为实心无孔洞的墙体，如普通砖墙、灰砂砖墙、毛石墙等。 • ②空心墙 材料或砌筑方式为空心的墙体，如空心墙、空斗墙等。

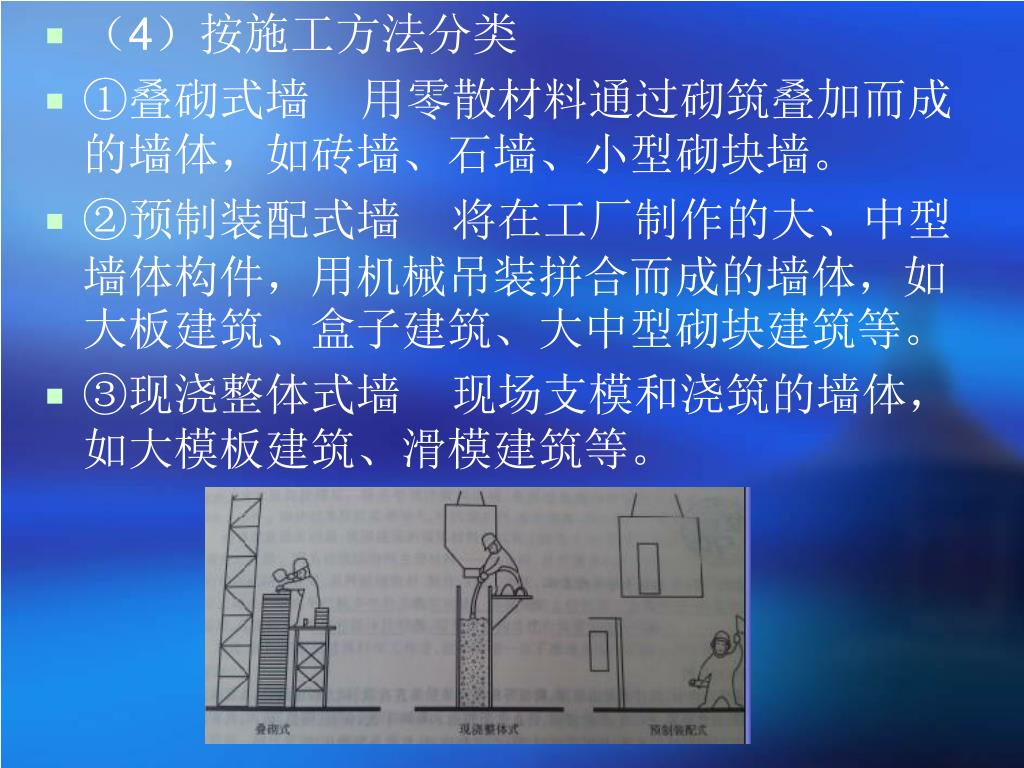

  8. （4）按施工方法分类 • ①叠砌式墙 用零散材料通过砌筑叠加而成的墙体，如砖墙、石墙、小型砌块墙。 • ②预制装配式墙 将在工厂制作的大、中型墙体构件，用机械吊装拼合而成的墙体，如大板建筑、盒子建筑、大中型砌块建筑等。 • ③现浇整体式墙 现场支模和浇筑的墙体，如大模板建筑、滑模建筑等。

  9. 课堂练习 写出图内注号墙体的名称 ①外墙 ②内墙 ③纵墙 ④横墙 ⑤山墙

  10. 写出图内注号墙体的名称 • ⑥自承重墙 ⑦框架墙 ⑧承重墙

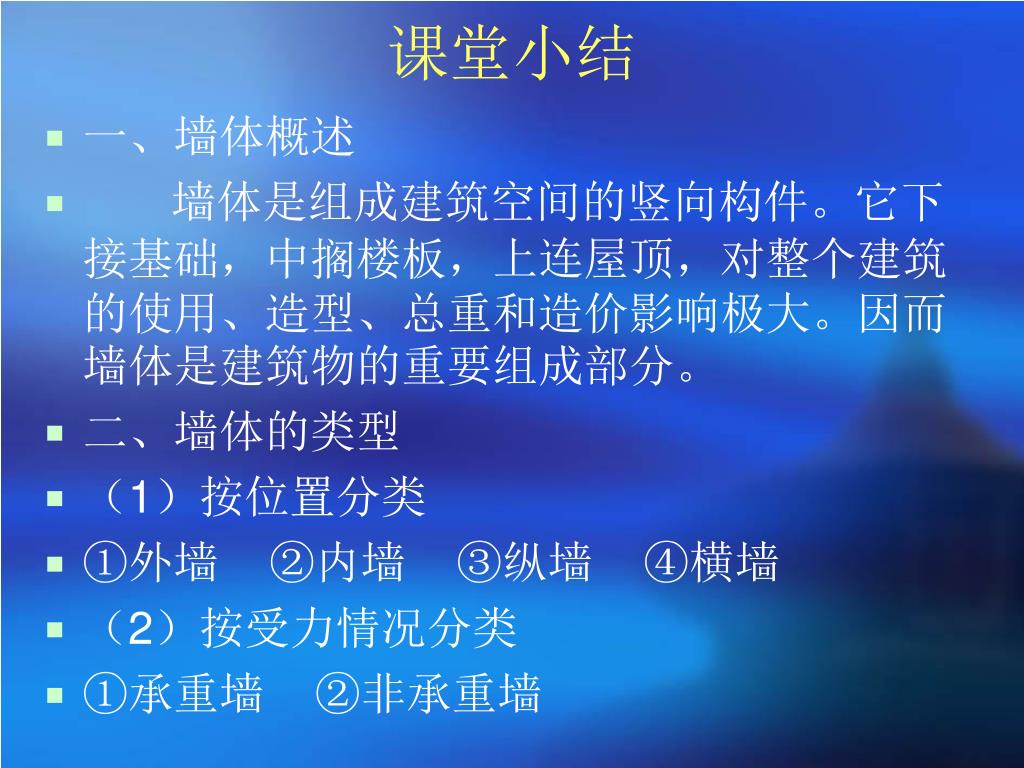

  11. 课堂小结 • 一、墙体概述 • 墙体是组成建筑空间的竖向构件。它下接基础，中搁楼板，上连屋顶，对整个建筑的使用、造型、总重和造价影响极大。因而墙体是建筑物的重要组成部分。 • 二、墙体的类型 • （1）按位置分类 • ①外墙 ②内墙 ③纵墙 ④横墙 • （2）按受力情况分类 • ①承重墙 ②非承重墙

  12. 作业布置 • （3）按材料分类 • ①实体墙 ②空心墙 • （4）按施工方法分类 • ①叠砌式墙 ②预制装配式墙 ③现浇整体式墙 • A：墙体的类型 • B：练习册1、2、3题

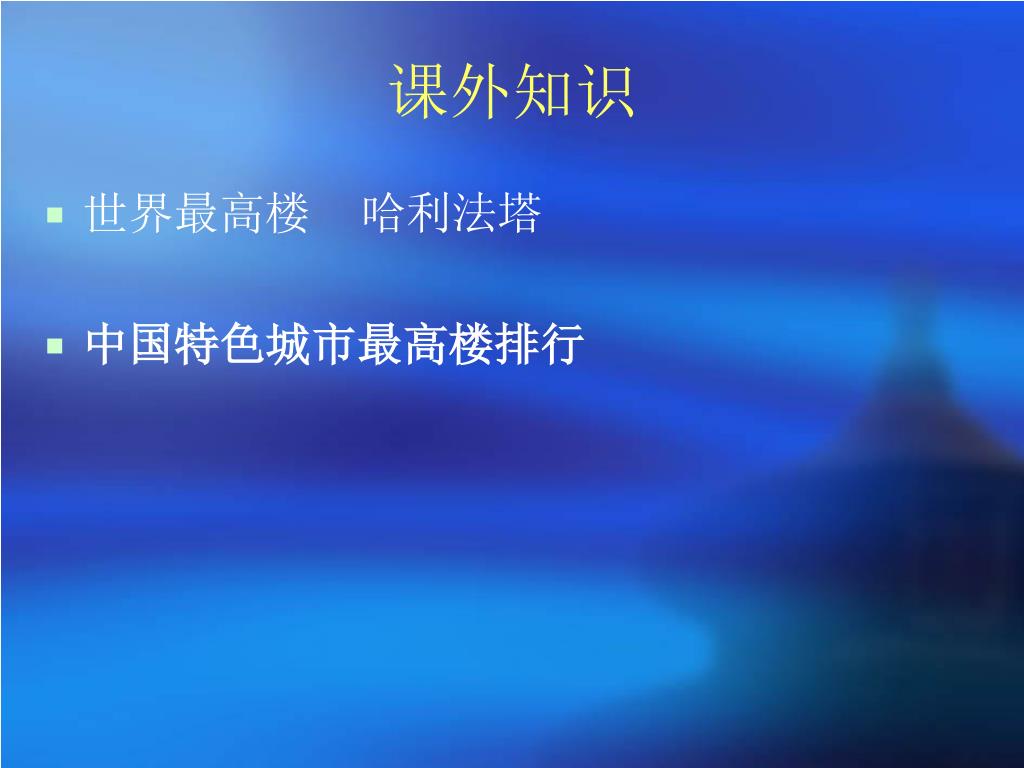

  13. 课外知识 • 世界最高楼 哈利法塔 • 中国特色城市最高楼排行

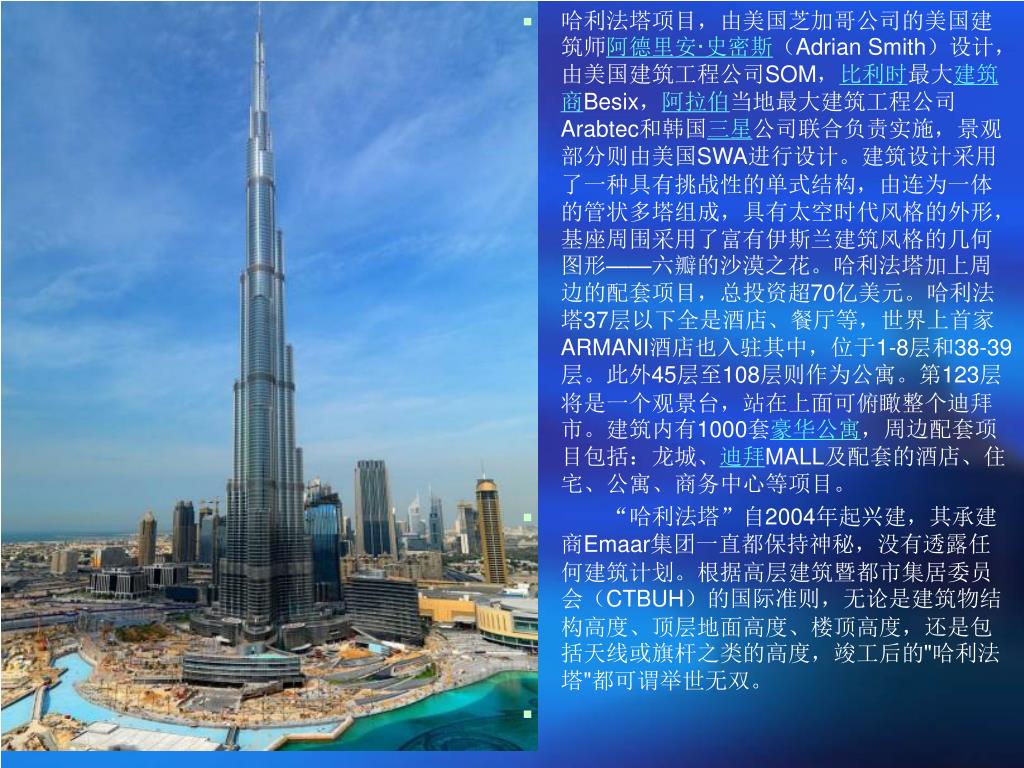

  14. 哈利法塔项目，由美国芝加哥公司的美国建筑师阿德里安·史密斯（Adrian Smith）设计，由美国建筑工程公司SOM，比利时最大建筑商Besix，阿拉伯当地最大建筑工程公司Arabtec和韩国三星公司联合负责实施，景观部分则由美国SWA进行设计。建筑设计采用了一种具有挑战性的单式结构，由连为一体的管状多塔组成，具有太空时代风格的外形，基座周围采用了富有伊斯兰建筑风格的几何图形——六瓣的沙漠之花。哈利法塔加上周边的配套项目，总投资超70亿美元。哈利法塔37层以下全是酒店、餐厅等，世界上首家ARMANI酒店也入驻其中，位于1-8层和38-39层。此外45层至108层则作为公寓。第123层将是一个观景台，站在上面可俯瞰整个迪拜市。建筑内有1000套豪华公寓，周边配套项目包括：龙城、迪拜MALL及配套的酒店、住宅、公寓、商务中心等项目。 • 　　“哈利法塔”自2004年起兴建，其承建商Emaar集团一直都保持神秘，没有透露任何建筑计划。根据高层建筑暨都市集居委员会（CTBUH）的国际准则，无论是建筑物结构高度、顶层地面高度、楼顶高度，还是包括天线或旗杆之类的高度，竣工后的"哈利法塔"都可谓举世无双。

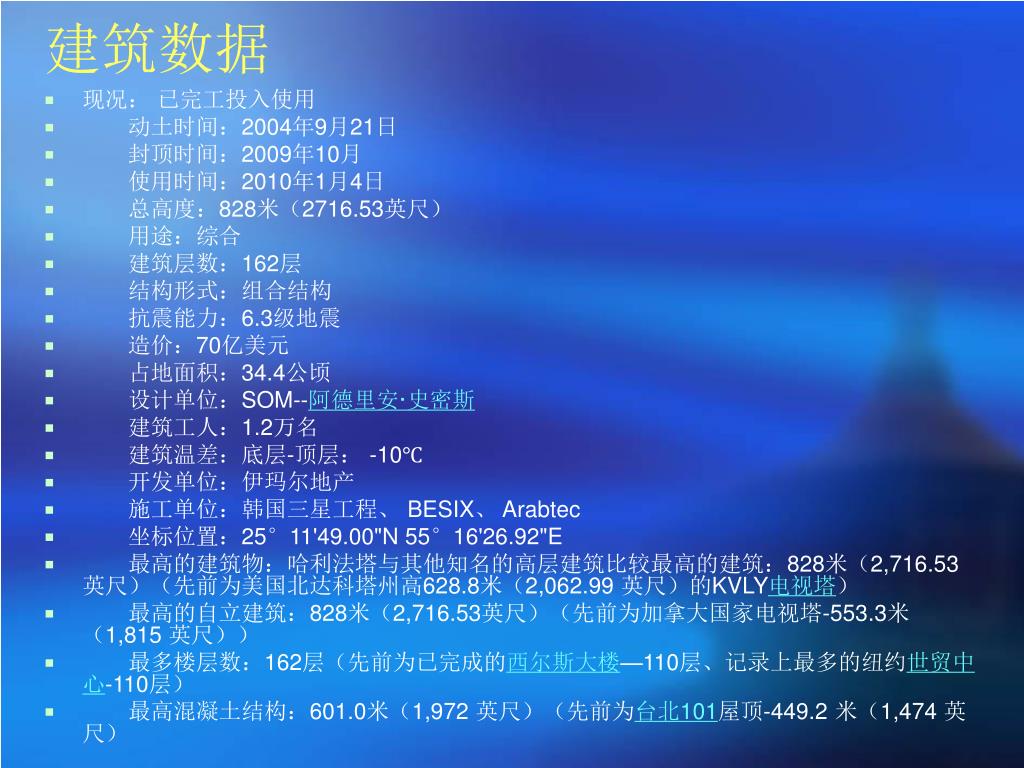

  15. 建筑数据 • 现况： 已完工投入使用 • 　　动土时间：2004年9月21日 • 　　封顶时间：2009年10月 • 　　使用时间：2010年1月4日 • 　　总高度：828米（2716.53英尺） • 　　用途：综合 • 　　建筑层数：162层 • 　　结构形式：组合结构 • 　　抗震能力：6.3级地震 • 　　造价：70亿美元 • 　　占地面积：34.4公顷 • 　　设计单位：SOM--阿德里安·史密斯 • 　　建筑工人：1.2万名 • 　　建筑温差：底层-顶层： -10℃ • 　　开发单位：伊玛尔地产 • 　　施工单位：韩国三星工程、 BESIX、 Arabtec • 　　坐标位置：25°11'49.00"N 55°16'26.92"E • 　　最高的建筑物：哈利法塔与其他知名的高层建筑比较最高的建筑：828米（2,716.53英尺）（先前为美国北达科塔州高628.8米（2,062.99 英尺）的KVLY电视塔） • 　　最高的自立建筑：828米（2,716.53英尺）（先前为加拿大国家电视塔-553.3米（1,815 英尺）） • 　　最多楼层数：162层（先前为已完成的西尔斯大楼—110层、记录上最多的纽约世贸中心-110层） • 　　最高混凝土结构：601.0米（1,972 英尺）（先前为台北101屋顶-449.2 米（1,474 英尺）

  16. 北京：国贸三期主楼　楼高：330米　楼层：81层北京：国贸三期主楼　楼高：330米　楼层：81层

  17. 台北：101大厦　 楼高：509米　 层高：101层

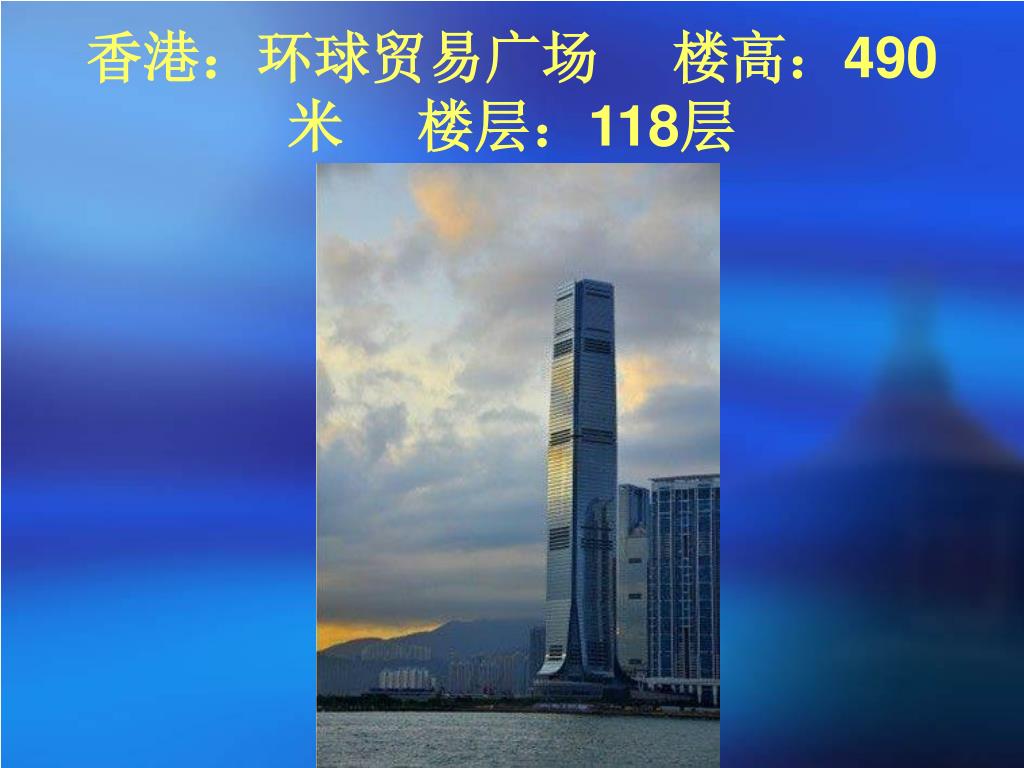

  18. 香港：环球贸易广场　 楼高：490米　 楼层：118层香港：环球贸易广场　 楼高：490米　 楼层：118层

  19. 上海：环球金融中心　 楼高：492米　 地上：101层上海：环球金融中心　 楼高：492米　 地上：101层

  20. 谢谢大家！
