  1. MEMBUAT PETA DENGAN SISTEM PROYEKSI

  2. USAHA UNTUK MEMINDAHKAN SISTEM LINTANG (PARALEL) DAN BUJUR (MERIDIAN) PADA GLOBE (SPHEROID) YANG LENGKUNG KE BIDANG GAMBAR YANG DATAR DINAMAKAN PROYEKSI PETA

  3. TIGA KETENTUAN YANG YANG HARUS DIPENUHI DALAM PEMBUATAN PROYEKSI PETA

  4. BENTUK DAN SUDUT YANG DIPROYEKSIKAN HARUS TETAP ATAU SEBANGUN CONFORM

  5. LUAS PERMUKAAN YANG DIPROYEKSIKAN HARUS TETAP EQUIVALENT

  6. EQUIDISTANT JARAK ANTARA SATU TITIK DENGAN TITIK LAIN DI ATAS PERMUKAAN BUMI HARUS TETAP

  7. DUA CARA PROYEKSI PROYEKSI GEOMETRIK (MURNI) 1 2 PROYEKSI MATEMATIS (GUBAHAN)

  8. DALAM PROYEKSI GEOMETRIK GARIS ATAU TITIK SINGGUNG ANTARA GLOBE DAN BIDANG PROYEKSI DISEBUT SEBAGAI GARIS/TITIK STANDAR DIMANA SEMUA BAGIAN GLOBE TERGAMBAR PROYEKSI GEOMETRIK (MURNI)

  9. 1.PROYEKSI SILINDER ATAU TABUNG ADALAH PROYEKSI PETA YANG DIPEROLEH DENGAN CARA MEMPROYEKSIKAN PERMUKAAN GLOBE PADA BIDANG SILINDER

  10. PROYEKSI SILINDER (BIDANG PROYEKSI BERUPA SILINDER) U S U S U S a. normal b. transversal c. oblique JENIS PROYEKSI GEOMETRIK

  11. PROYEKSI SILINDER NORMAL : BILA SILINDER MENYINGGUNG BOLA BUMI DI DAERAH EQUATOR PROYEKSI SILINDER TRANSVERSAL: BILA SILINDER MENYINGGUNG BOLA BUMI DI DAERAH kutub

  12. PROYEKSI OBLIQUE/MIRING : BILA SILINDER MENYINGGUNG BOLA BUMI DI SEMBARANGAN TEMPAT DI ANTARA KUTUB DAN EQUATOR

  13. PROYEKSI SILINDER YANG SUDAH LAMA DIGUNAKAN ADALAH PROYEKSI MERCATOR YANG DIPOPULERKAN OLEH GARADUS MERCATOR 1569 PROYEKSI MERCATOR

  14. 2. PROYEKSI KERUCUT ADALAH PROYEKSI PETA YANG DIPEROLEH DENGAN CARA MEMPROYEKSIKAN PERMUKAAN GLOBE PADA SEBUAH KERUCUT

  15. 2. PROYEKSI KERUCUT U S U S U S b. transversal a. normal C. oblique

  16. PROYEKSI KERUCUT NORMAL : BILA KERUCUT BERIMPIT DENGAN SUMBU BUMI PROYEKSI KERUCUT TRANSVERSAL : BILA KERUCUT TEGAK LURUS DENGAN SUMBU BUMI

  17. PROYEKSI KERUCUT OBLIQUE: BILA KERUCUT MENYINGGUNG BOLA BUMI DI SEMBARANGAN TEMPAT DI ANTARA KUTUB DAN EQUATOR

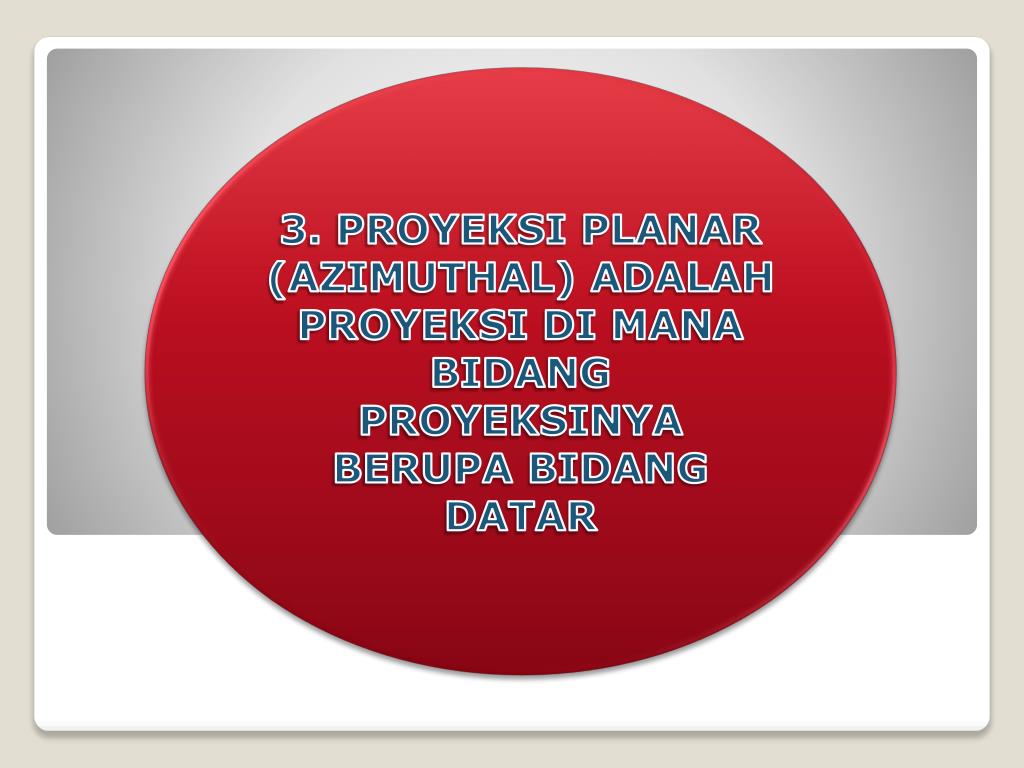

  18. 3. PROYEKSI PLANAR (AZIMUTHAL) ADALAH PROYEKSI DI MANA BIDANG PROYEKSINYA BERUPA BIDANG DATAR

  19. U S U U S a. normal b. transversal c. oblique

  20. Proyeksiazimuthal transversal : Bilabidangproyeksimenyinggungbagian equator Proyeksiazimuthal normal : Bilabidangproyeksimenyinggung bola bumidibagiankutub Proyeksiazimuthal oblique : Bilabidangproyeksimenyinggungsatutitikdisembarangantempatpada bola bumidiatarakutubdan equator

  21. PROYEKSI GUBAHAN DIBUAT UNTUK MENUNJUKKAN BAGIAN-BAGIAN PERMUKAAN BUMI MENURUT BERBAGAI TUJUAN DAN KEPENTINGAN . HAL ITU MENUNJUKKAN BAHWA PROYEKSI DAPAT DIMANIPULASI ATAU DI ATUR UNTUK MEMENUHI TUNTUTAN KEBUTUHAN INFORMASI PROYEKSI MATEMATIS (GUBAHAN)

  22. MACAM-MACAM PROYEKSI GUBAHAN
