完全防水チャンバー

オイル タンク. 波力発電装置（ Wave Rudder ）のコンセプト. 全長 5m 以下. 永久磁石発電機（定格 40kW). 船舶用操舵装置の RAM シリンダー（改造） （最大トルク 100t-m 以上 ). 斜板オイルモータ（容量可変）. 蓄圧器. 完全防水チャンバー. 舵柄. 陸上サブステーションへ. 送電線 AC 三相 400V. 既設防波堤. 海洋ジャケット構造物. 入射波. 平均海面 MWL. 波浪の反射；アンテナ理論による発電効率向上. ラダー. 共振条件　 d=λ/4 =12m 程度 λ: 入射波の波長. 3m.

prince
Télécharger la présentation

完全防水チャンバー

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

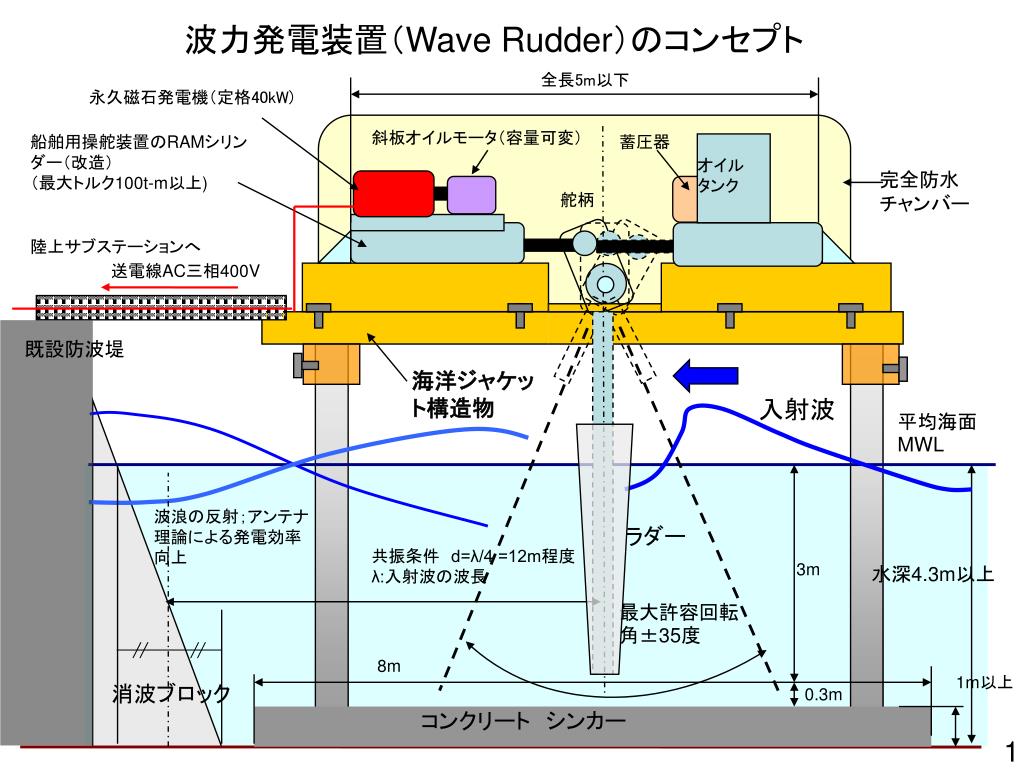

  1. オイル タンク 波力発電装置（Wave Rudder）のコンセプト 全長5m以下 永久磁石発電機（定格40kW) 船舶用操舵装置のRAMシリンダー（改造） （最大トルク100t-m以上) 斜板オイルモータ（容量可変） 蓄圧器 完全防水チャンバー 舵柄 陸上サブステーションへ 送電線AC三相400V 既設防波堤 海洋ジャケット構造物 入射波 平均海面 MWL 波浪の反射；アンテナ理論による発電効率向上 ラダー 共振条件　d=λ/4 =12m程度 λ:入射波の波長 3m 水深4.3m以上 最大許容回転角±35度 8m 1m以上 消波ブロック 0.3m 　　　コンクリート　シンカー 1

  2. 波力発電装置の現場施工手順 ②発電部を台船からはずして海中構造物に合体 重量約30トン 治具 ①海中構造物の設置 ②発電部を台船で運搬 水中重量約100トン 2

  3. 船舶用操舵装置（Rudder）を用いた波力発電装置の作動原理船舶用操舵装置（Rudder）を用いた波力発電装置の作動原理 蓄圧器（A,B) 発電機 オイルタンク 斜板オイル モータ 油圧ラムシリンダ （2対） ラダー(Rudder) 船舶用操舵装置 （グリーン部品） 予備検討結果 （出典）協力：川崎重工精密機械カンパニー（KPM） 3

  4. 既設配電線 6.6kV AC三相 （パワコン供給、送電） 設計図（配置図：採用案） 6.6kV配電線 岸より20m以下 作業用電源 供給100V単相 漁港施設へ試験供給 管理用ブリッジ 陸上サブステーション 航路標識（白色灯） 8m程度 給電 復旧後防潮堤天端高 発電電力、モニタリング信号 3.0m 2.0m 2.64m 高水位 寒風沢島 1.07m 復旧後物揚場天端高 平均水位 0.63ｍ 0.64ｍ パワコン 各種モニター計器 電圧計 電流計 ロータ回転計 油圧計 パソコン（モニタ） ダクト管 低水位 4m 8m 4

  5. 要素技術開発計画のプロトタイプ（100kW, D=5.5m) 系統接続をしない実証試験方法（短期試験） 短期試験用機器 エンジン発電機 パワコン 負荷試験機 計測装置 永久磁石発電機PMG 定格出力100KW 潮向が変化しても軸の回転方向は同じ 直径D=5.5m ベルシオン水車 左回転用 右回転用 右回転用 左回転用 5
