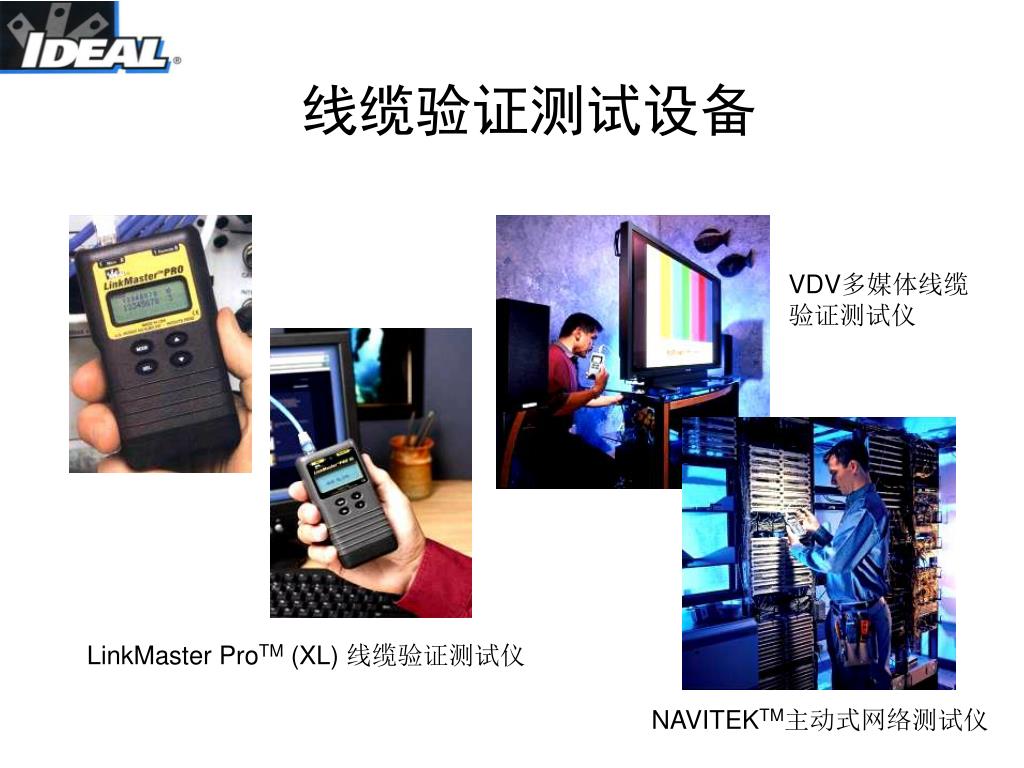

  1. 线缆验证测试设备 VDV多媒体线缆验证测试仪 LinkMaster ProTM (XL) 线缆验证测试仪 NAVITEKTM主动式网络测试仪

  2. 接线图 长度 电阻 电容 阻抗 衰减 与 插入损耗 回波损耗 串扰 近端、远端 及综合 衰减串扰比 ACR/PS ELFEXT/PS 延迟 与 偏移 净空 验证测试含有哪些项目

  3. 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 T568A T568B 接线图的验证检测 Telephone Quad Wire to Category Rated Wire Conversion

  4. 接线图故障 网络设备互连使用的交叉线

  5. Split Pair串绕 • 橙白、棕白，容易混淆 • 用一般LED测试工具无法发现（因不能测分布电容） • 产生串音，造成误码，网速下降 X

  6. 长度测试 • 由于线缆双绞结构，其电气长度≠护套长度； • 线对间绞距不同，线对长度也不同； • 通过调节参数，可使显示值与护套长度相同； • 单端测试，定位断点。 • 通过测量线对的分布电容，确定线缆的电气长度。

  7. 寻线功能 • 确定线缆对应关系，协助完成线缆标识。 • 未安装插头或模块前——音频寻线 • 已完成端接后——识别远端编号 • 已接入投入使用——闪烁交换机或集线器指示灯 数据电缆远端 音频探针 内置音频发生功能 同轴电缆远端

  8. 寻线功能（1） 音频寻线 • 线缆布放后还未成端 • 主机在工作区一侧 • 使用鳄鱼夹适配器接入信号 • 在配线架侧寻线 • 可用于数据线、电话线、大对数电缆、同轴电缆寻线 62-164 62-180 TraceTone

  9. 寻线功能（2） 识别远端 • 线缆布放后已成端 • 将远端模块接入工作区信息插座，最多8个 • 主机在配线架一侧进行检测 • 可用于数据线、电话线、同轴电缆寻线

  10. 寻线功能（3） 闪烁设备指示灯 • 线缆已接入设备（集线器、交换机） • 主机接入工作区的信息插座 • 启动“HUB BLINK”，直接观察设备指示灯，确定对应关系

  11. LinkMasterTM Pro产品特点 • 双行16字符带图标显示的液晶屏幕 • 识别8个远端 • 单端(不接远端模块)可测试：短路、开路和分岔线对(串绕) • 只用主机即可测跳线 • 以接线图方式显示测试结果，并明确提示“短路”和“串绕” • 电容方式测量UTP、ScTP及同轴电缆的长度 • 可在所有线对、被选定线对或单个针脚上发送4种音调 • 低功耗且在任何模式下均可自动关机 33-881 33-835, 33-836

  12. LinkMasterTM Pro XL新增特点 • 实现LinkMasterTM Pro 的所有功能 • 更大的液晶屏幕，并有背光照明（背光可选择开/关，以节省电池） • 通过闪烁“HUB”，确保集线器连接无误 • 增加声音测试能力，可检测RJ-11接线中第1,2或第3线对，满足USOC标准要求 • 电话线测试，可显现第1至第6针脚顺序是否接反 • 在测试过程中直接显示长度信息，方便省时 • 8个远端模块同时提供RJ-45和RJ-11接口，寿命更长，测试能力更强 测接线图，同时显示长度 电话线

  13. 用于跳线测试远端接口 主测试接口 带背光的液晶显示器 测试模式选择键 UTP /同轴/集线器闪灯/音调发生/测长度量/模式设置 • “SEL”键 • 打开背光(持续按2秒) • 执行当前所选测量 • 选择测试项目 • 选择4种音调之一 • 分别测量各线对长度 • 设置用户选项： • 音响开/关、屏蔽/与非屏蔽、英尺/米 • 箭头键 • 改变长度参数 • 改变发送音调的线对或针脚 • 选择设置选项 LinkMasterTM Pro XL

  14. VDV(Voice,Data,Video)线缆验证

  15. VDV多媒体线缆测试仪功能特点 Voice——支持USCO及RJ11/12接口的电话线测试 Data——支持UTP/STP数据线缆，RJ45连接器TIA568A/B接线图测试 Video——检测带F型连接器的同轴电缆的短路与开路 音调发生器——可提供4种不同音调，便于完成线缆跟踪和故障检测

  16. VDV 测试仪的主机与远端 Data Video Voice

  17. 高电压警告 测试项目 故障类型 远端识别号 接线图 屏幕显示 与LinkMaster Pro (XL)的唯一区别——不能测长

  18. NAVITEK主动式网络测试仪

  19. NAVITEK主动式网络测试仪功能特点 • 通过检测接线图（TIA568A/B），验证物理层安装的完整性； • 支持闪烁集线器指示灯 • 报告电话线电流和电压容量 • 提供4种音频信号，用于线缆跟踪和辨别； • 便于观察阅读的带背光LCD显示器 • 可同时PING同网段中任意3个IP地址； • 自动执行DHCP获得网络信息； • 报告以太网性能信息； • 鉴别端口的服务类型（例如：以太网、ISDN、POTS、令牌环网）

  20. NAVITEK主动式网络测试仪 链路指示 RJ45接口 背光液晶 选择测量项目与模式 方向键 线缆或网络模式及设置 电源开关

  21. NAVITEKTM 测试项目

  22. NAVITEKTM 的PING测试

  23. NAVITEK主动式网络测试仪 61-510 标准配置工具包 经济型配置工具包

  24. 功能对比（1）

  25. 功能对比（2）

  26. 回答问题 ?&!
