Presentation Transcript

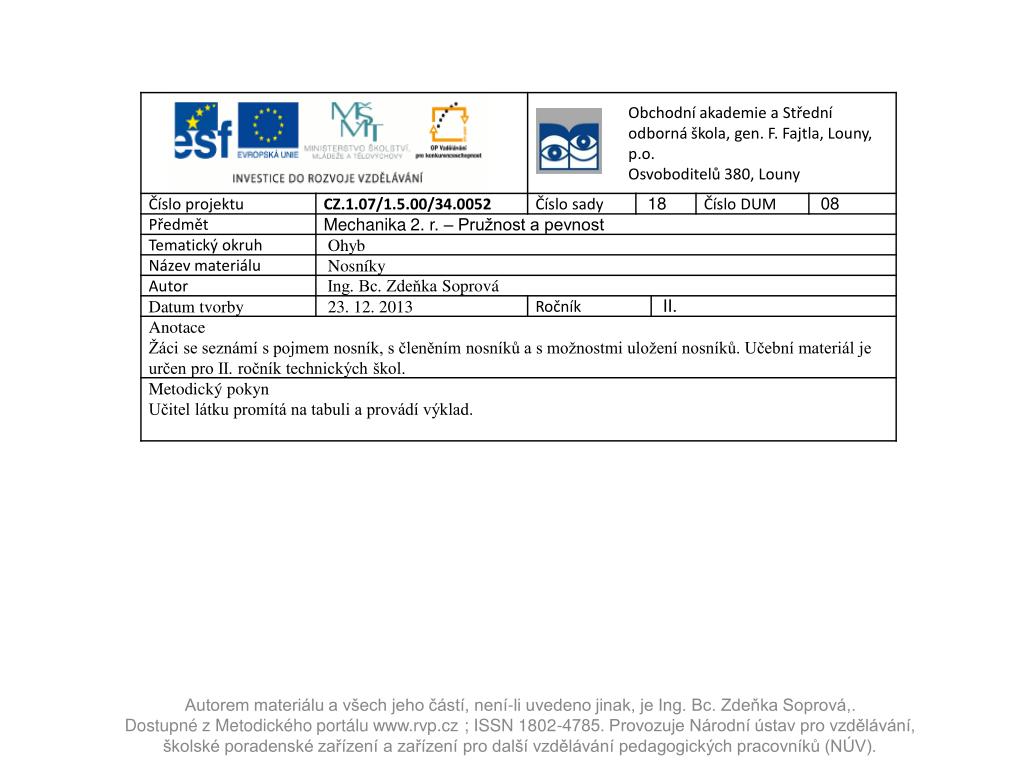

  1. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Bc. Zdeňka Soprová,.Dostupné z Metodického portálu www.rvp.cz ; ISSN 1802-4785. Provozuje Národní ústav pro vzdělávání, školské poradenské zařízení a zařízení pro další vzdělávání pedagogických pracovníků (NÚV).

  2. Nosníky Nosníky jsou pruty s přímou osou, uloženou na podpěrách, nebo pevně vetknuté a ohýbané různými břemeny Členění nosníků: Staticky určité – na uvolněný nosník působí tolik neznámých složek, kolik je statických podmínek rovnováhy Staticky neurčité – na uvolněný nosník působí více neznámých složek, než kolik je statických podmínek rovnováhy, není je proto možné řešit jen za pomoci statických podmínek rovnováhy

  3. Staticky určité nosníky Aby byl nosník staticky určitý, nesmí při rovinném uspořádání sil vzniknout více neznámých složek reakcí než tři. Staticky určitý nosník připouští tyto možnosti uložení: Nosník na jednom konci vetknutý A F FRAY 3 neznámé MA FRAX

  4. Nosník na jednom konci s kloubovou pevnou a na druhém s kloubovou pohyblivou podpěrou F A B 3 neznámé FRBY FRAY FRBX

  5. Nosník s jedním nebo dvěma převislými konci F A B 3 neznámé FRBY FRAY FRAX

  6. Staticky neurčité nosníky U staticky neurčitých nosníků je uložení nosníku takové, že neznámých složek vazebních sil a momentů je více než statických podmínek rovnováhy Příklady staticky neurčitých uložení F B A 4 neznámé

  7. B F A C 4 neznámé

  8. Kontrolní otázky: Co rozumíme pojmem nosník? Jak členíme nosníky? Jaké znáte typy uložení u staticky určitých nosníků?

  9. Řešení: Nosníkyjsou pruty s přímou osou, uloženou na podpěrách, nebo pevně vetknuté a ohýbané různými břemeny Staticky určité, staticky neurčité Nosník na jednom konci vetknutí, nosník na jednom konci s kloubovou pevnou a na druhém s kloubovou pohyblivou podpěrou, nosník s jedním nebo dvěma převislými konci

  10. Citace: MRŇÁK, Ladislav a DRDLA, Alexander. Mechanika:pružnost a pevnost pro střední průmyslové školy strojnické.Vyd. 3. Praha:Nakladatelství technické literatury, s. 151-155
