Presentation Transcript

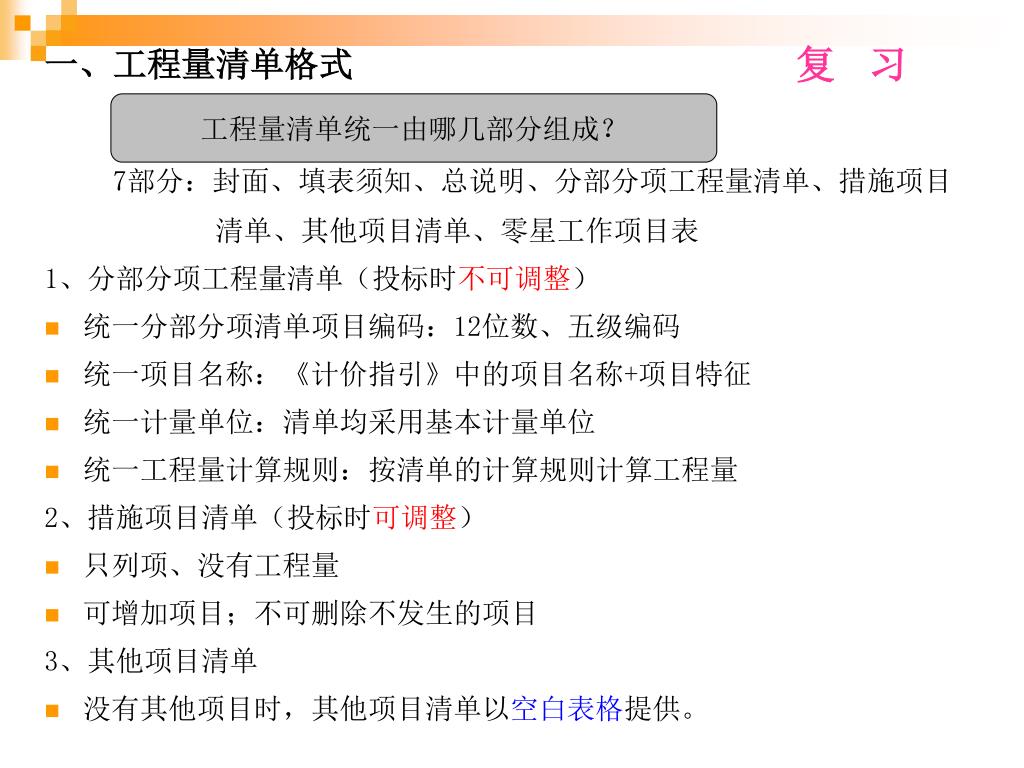

  1. 复 习 工程量清单统一由哪几部分组成? 一、工程量清单格式 7部分:封面、填表须知、总说明、分部分项工程量清单、措施项目 清单、其他项目清单、零星工作项目表 1、分部分项工程量清单(投标时不可调整) • 统一分部分项清单项目编码:12位数、五级编码 • 统一项目名称:《计价指引》中的项目名称+项目特征 • 统一计量单位:清单均采用基本计量单位 • 统一工程量计算规则:按清单的计算规则计算工程量 2、措施项目清单(投标时可调整) • 只列项、没有工程量 • 可增加项目;不可删除不发生的项目 3、其他项目清单 • 没有其他项目时,其他项目清单以空白表格提供。

  2. 复 习 二、工程量清单计价格式 16部分:封面、编制说明、投标总价表、工程项目总价表、单项工程费汇总表、单位工程费汇总表、分部分项工程量清单计价表、措施项目清单计价表、其他项目清单计价表、零星工作项目计价表、分部分项工程量清单综合单价分析表、措施项目费分析表、主要材料价格表、分部分项工程量清单综合单价计算表、措施项目费计算表(一)、措施项目费计算表(二) 1、分部分项工程量清单计价表 • 序号、项目编码、项目名称、计量单位、工程数量必须与“分部分项工程量清单”一致。 2、措施项目清单计价表 • 投标人增加的措施项目,在“序号”列以“增××”表示 • 投标人认为不发生的措施项目,金额以“0”计,不得删除

  3. 复 习 3、分部分项工程量清单综合单价计算表 • 一个分部分项清单项目,一张综合单价计算表 • 表头的项目编码、项目名称、计量单位、工程数量必须与“分部分项工程量清单”一致。 4、措施项目费计算表(一) • 用于技术措施项目;一项技术措施,一张表格 • 项目编码以“cs”打头;工程数量为“1”、计量单位为“项” • 5、措施项目费计算表(二) • 用于组织措施项目 • 表中“计算式”一列要写明计算基数和费率

  4. 复 习 三、土石方工程工程量清单(计量) 1、挖沟槽、挖基坑、一般挖土方的划分:与定额相同 2、挖一般土方 • 工程量计算规则:按设计图示开挖线以体积计算 • 计算方法:横截面法、方格网法 3、挖沟槽土方 • 工程量计算规则:按原地面以下构筑物最大水平投影面积乘以挖土深度以体积计算 构筑物最大水平投影面积=管道垫层宽度×垫层长度(管道长度) • 计算方法:与定额计算方法相同 与定额计算规则不同

  5. 本例中挖沟槽土方清单项目有2个组合工作内容:本例中挖沟槽土方清单项目有2个组合工作内容: 1、机械挖沟槽土方 2、人工挖沟槽土方 【例题】以图8-1、8-2为例,计算Y1-Y2段管道沟槽开挖的清单土方量,采用机械在沟槽边挖土,距槽底20cm用人工开挖、土质为三类土。 【解】 Y1处挖深H=6.82-4.695+(0.78-0.5)/2+0.08+0.1=2.445 m Y2处挖深H=6.76-4.72+(0.78-0.5)/2+0.08+0.1=2.360 m Y1-Y2平均挖深=(2.445+2.360)/2=2.403 m 垫层宽度=0.78+0.2=0.98m 垫层长度=20.1m Y1-Y2沟槽挖方清单工程量=0.98×20.1×2.403=47.33m3 Y1-Y2沟槽挖方定额工程量 V=(1.88+0.5×2.403)×2.403×20.1×1.025=152.56m3 按定额计算规则计算其报价工程量

  6. 导 入 本次课程主要内容: • 土石方工程清单计量 • 土石方工程清单计价 • 道路工程定额的运用 • 册说明 • 路床 • 基层

  7. 与定额计算规则不同 一、土石方工程清单计量 4、挖基坑土方 • 工程量计算规则:按原地面以下构筑物最大水平投影面积乘以挖土深度以体积计算 构筑物最大水平投影面积=桥台垫层宽度×桥台垫层长度 • 计算方法:式6-4 5、填方 道路工程:按设计图示尺寸以体积计算(横截面法/方格网法) 排水/桥梁工程:挖方清单工程量-包括垫层内的构筑物体积+原地 面至设计标高间的体积 道路、排水挖填方 工程量不要重复计算或漏算

  8. P163实例 6、余方弃置、缺方内运 • 工程量计算规则:挖方清单工程量-填方清单工程量

  9. 费用计算程序 根据工程施工图纸、施工方案 二、土石方工程工程量清单计价 关键:分部分项清单项目、技术措施清单项目综合单价计算 确定清单项目组合工作内容 参考《计价指引》 表6-9 计算各组合工作内容的报价工程量 确定人工、材料、机械单价 划分工程类别、确定取费基数及各项费率 P163实例(清单计价) 计算综合单价

  10. 技术措施清单 项目综合单价 计算方法 与此相同 4.77 分部分项工程量清单综合单价计算表 工程名称:某市HCDL道路土方工程 计量单位:m3 项目编码:040101001001 工程数量:8707.10 项目名称:挖一般土方(三类土) 综合单价: 人工挖土方(三类土) 1-2 100m3 4.354 3412.84 0.00 0.00 682.57 511.93 0.00 3412.84 机械挖土并装车(三类土) 1-75 1000m3 8.272 1191.17 0.00 25222.49 5282.73 3962.05 0.00 35658.44 自卸车运土,运距1km内 1-83 1000m30.183 0.00 4.28 907.47 181.49 136.12 0.00 1229.36 4604.01 4.28 26129.96 6146.79 4610.10 0.00 41495.14 0.53 0.00 3.00 0.71 0.53 0.00 4.7657

  11. 工程量清单计价步骤 1、施工方案确定 2、人材机单价及费率确定 3、清单项目细化分解:确定组合工作内容 4、计算各组合工作内容的报价工程量 5、计算分部分项清单项目综合单价 6、计算分部分项工程量清单项目费=∑(清单工程量×综合单价) 7、计算技术措施清单项目综合单价(措施项目费计算表(一)) 8、计算技术措施清单项目费=∑(清单工程量×综合单价) 9、按费用计算程序计算组织措施项目清单费、其他项目清单费、规 费、税金 10、合计得到工程造价

  12. 三、道路工程定额的运用 (一)册说明 1、半成品、材料规格、重量、配合比与定额不同时,可调整换算;人工、机械消耗量不变。 2、定额中使用的半成品不包括运至施工点的运费,可套用《通用项目》相关定额。 3、道路土石方工程、拆除工程、挡土墙及护坡工程可套用《通用项目》相关定额。 4、凡使用石灰的子目,均不包括消解石灰。可先计算石灰总量,再套用消解石灰子目。([2-219]、[2-220]) 商品砼、沥青砼等 以成品价购入除外

  13. (二)第二册 第一章 路床(槽)整形 路床碾压、人行道碾压成型 边沟成型 砂石肓沟、滤管肓沟 掺石灰、改换片石 石灰砂桩 塑板桩 土工布 水泥稳定土、机械翻晒 路基填筑 砂垫层、石屑垫层

  14. 施工方案 1、路床(槽)整形 (1)工作内容:平均厚度≤10cm的人工挖高、填低、整平路床,形成纵横坡度,并用压路机碾压密实。 (2)工程量=路床(槽)整形碾压面积 =碾压宽度×长度 碾压宽度=设计道路底层宽度+加宽值 车行道 路床碾压检验:加宽值=2×25cm 人行道整形碾压:加宽值=25cm

  15. 车行道宽度 包括平石宽 【例题】某道路横断面如图4-9所示,两侧人行道宽6m,中间车行道宽18m,道路长100m,车行道采用沥青砼路面,试计算路床整形工程量。 【解】1、(车行道)路床碾压 道路底层宽度=车行道基层底宽 =17.5+0.5×2 =18.5m 碾压宽度=18.5+0.25×2 =19.0m 车行道路床碾压工程量=19.0×100=1900m2 2、人行道整形碾压 每侧人行道底层宽度=6-0.15=5.85m 每侧碾压宽度=5.85+0.25=6.1m 人行道碾压工程量=6.1×100×2=1220m2 沥青砼路面宽=18-0.25×2=17.5m 人行道宽度 包括侧石宽 每侧人行道板铺设宽=6-0.15=5.85m

  16. 【例题】某水泥砼道路平面图、横断面如图7.1所示,两侧人行道宽2m,中间车行道宽14m,道路长200m,试计算车行道路床整形工程量。【例题】某水泥砼道路平面图、横断面如图7.1所示,两侧人行道宽2m,中间车行道宽14m,道路长200m,试计算车行道路床整形工程量。 【解】车行道路面宽=14m 道路底层宽度=塘渣垫层底宽 =14+2×0.2+2×0.1+2×0.4=15.4m 加宽值=2×0.25=0.5m 碾压宽度=15.4+0.5=15.9m 车行道路床整形工程量=15.9×200=3180 m2 水泥砼路面一般不设侧石、平石

  17. 2、弹软土基处理 (1)土工布 • 工程量=土工布铺设面积 • 定额中土工布按300g/m2取定,如实际规格为150、200、400 g/m2,定额人工分别乘以系数0.7、0.8、1.2。 • 定额按针缝计,如采用搭接,土工布乘以系数1.05。 【例题】某道路工程路基铺设土工布加筋处理,土工布采用平铺,搭接连接,土工布规格为400g/m2,试确定其定额基价。 【解】套用定额[2-17]H 土工布采用搭接,土工布乘系数1.05,故土工布材料费为: 107.0×1.05×7.80=876.33元 土工布规格为400g/m2,定额人工乘系数1.2,故人工费为: 2×1.2×26=62.4元 其定额基价=62.4+876.33+6.53=945元/100m2

  18. 石灰、粉煤灰、土基层(二灰土基层) (三)道路基层 • 基层按位置可分为:底基层(底层)、上基层(基层) • 上基层按材料可分为: • 多合土基层 • 粉煤灰三渣基层:分路拌(现场拌和)、厂拌两种 • 水泥稳定类基层: • 沥青稳定类基层:沥青稳定碎石基层 • 底基层根据材料不同分为:砂砾石、卵石、碎石、块石、矿渣、塘渣、砂 底层 石灰、粉煤灰、碎石基层(二灰碎石基层) 石灰、土、碎石基层 水泥稳定碎石基层(5%、6%水泥含量) 水泥稳定碎石砂基层(5%、6%水泥含量)

  19. 1、工程量计算规则 • 道路基层工程量按设计图示尺寸计算铺设面积。 道路基层工程量=图示基层宽度×基层长度 • 计算时不扣除各种井所占的面积。 • 多合土基层顶面养生面积按其顶层面积计算。 2、定额套用相关说明 (1)上基层 • 上基层厚度与定额不同时,可根据“每增减”项目调整基价,这适用于压实厚度≤20cm时。 • 上基层压实厚度>20cm时,按分层铺筑套用定额,分层厚度≤20cm。

  20. 【例题】某路拌粉煤灰三渣基层,压实厚度为38cm,试确定其定额子目及基价。【例题】某路拌粉煤灰三渣基层,压实厚度为38cm,试确定其定额子目及基价。 【解】三渣基层一次摊铺厚度≤20cm 摊铺时严禁贴薄层,一般每层厚度为15~20cm 38>20cm,分二层铺筑,每层厚19cm 19=20-1 套用定额子目: ([2-50]-[2-50])× 2 基价=2×(2774-133)=5282元/100m2 38>20cm,分二层铺筑:20+18cm 套用定额子目: [2-50]+([2-50]-[2-51] ×2) 基价=2774+(2774-2×133 )= 5282元/100m2

  21. (2)底基层 • 底基层厚度与定额不同时,采用插入法调整基价。(无“每增减”项目) • 按照就近套用的原则 【例题】某道路塘渣底层厚30cm,采用人机配合铺筑,试确定其基价。 【解】 20 25 30 806 1011 x (1011-806)/(25-20)=(x-10110/(30-25) x=1216元/100m2 15 25 30 621 1011 x x=1206元/100m2 30=10+20 x=426+806=1232元/100m2 30=15×2 x=2×621=1242元/100m2 底基层一般 一次铺筑成型 × ×

  22. 可调整石灰、粉煤灰、碎石、土的消耗量 3、多合土基层配合比与定额不同时,有关的材料消耗可以调整,人工和机械不调整 计算公式如下: Ci=Cd·Li/Ld Ci---按设计配合比调整后的材料用量 Cd---定额配合比中的材料用量 Li---设计配合比中该材料的百分率 Ld---定额配合比中该材料的百分率 【例题】某道路长800m,路面宽12m,采用二灰碎石基层,厚20cm,基层 比路面每侧宽30cm。基层配合比为:石灰:粉煤灰:碎石=8:18:74,试计 算该工程每100m2基层所需石灰、粉煤灰、碎石的用量。

  23. 【解】 套用定额子目[2-43]H 定额中----石灰:粉煤灰:碎石=10:20:70 该基层----石灰:粉煤灰:碎石=8:18:74 定额中---每100m2需石灰、粉煤灰、碎石的用量分别为:3.960t、9.820t、 25.718t 该基层----按设计配合比调整后每100m2需石灰、粉煤灰、碎石的用量如下: 生石灰=3.960×(8%)/(10%)=3.168t 粉煤灰=9.820×(18%)/(20%)=8.838t 碎石=25.718×(74%)/(70%)=27.188t
