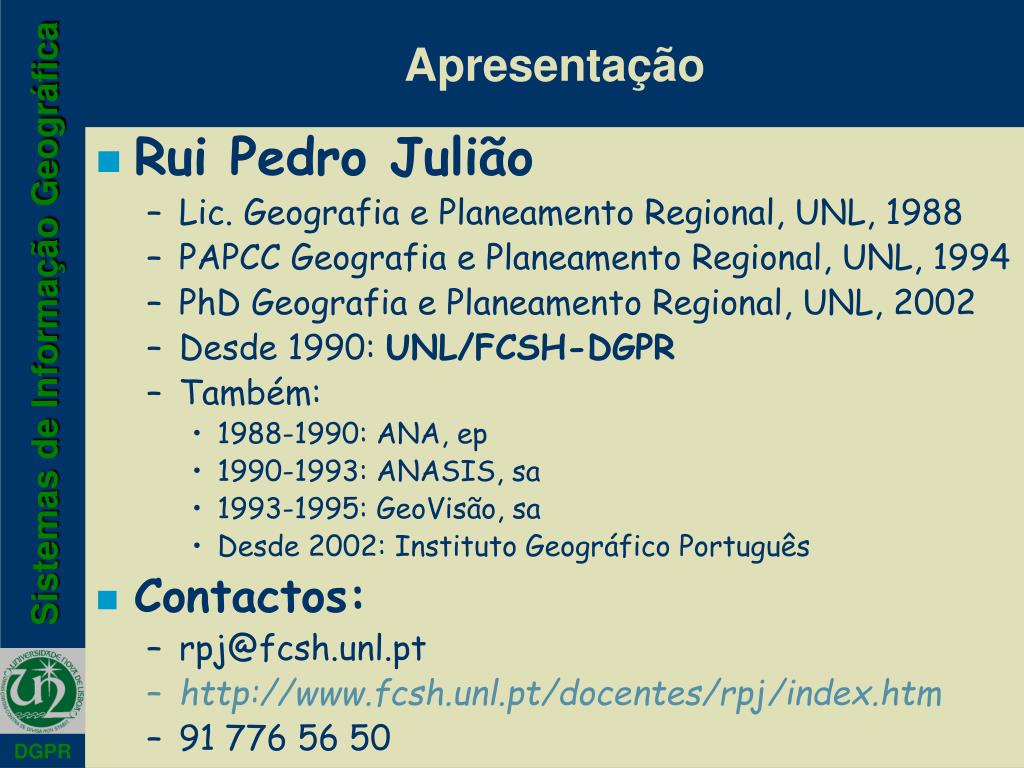

  1. Apresentação • Rui Pedro Julião • Lic. Geografia e Planeamento Regional, UNL, 1988 • PAPCC Geografia e Planeamento Regional, UNL, 1994 • PhD Geografia e Planeamento Regional, UNL, 2002 • Desde 1990: UNL/FCSH-DGPR • Também: • 1988-1990: ANA, ep • 1990-1993: ANASIS, sa • 1993-1995: GeoVisão, sa • Desde 2002: Instituto Geográfico Português • Contactos: • rpj@fcsh.unl.pt • http://www.fcsh.unl.pt/docentes/rpj/index.htm • 91 776 56 50

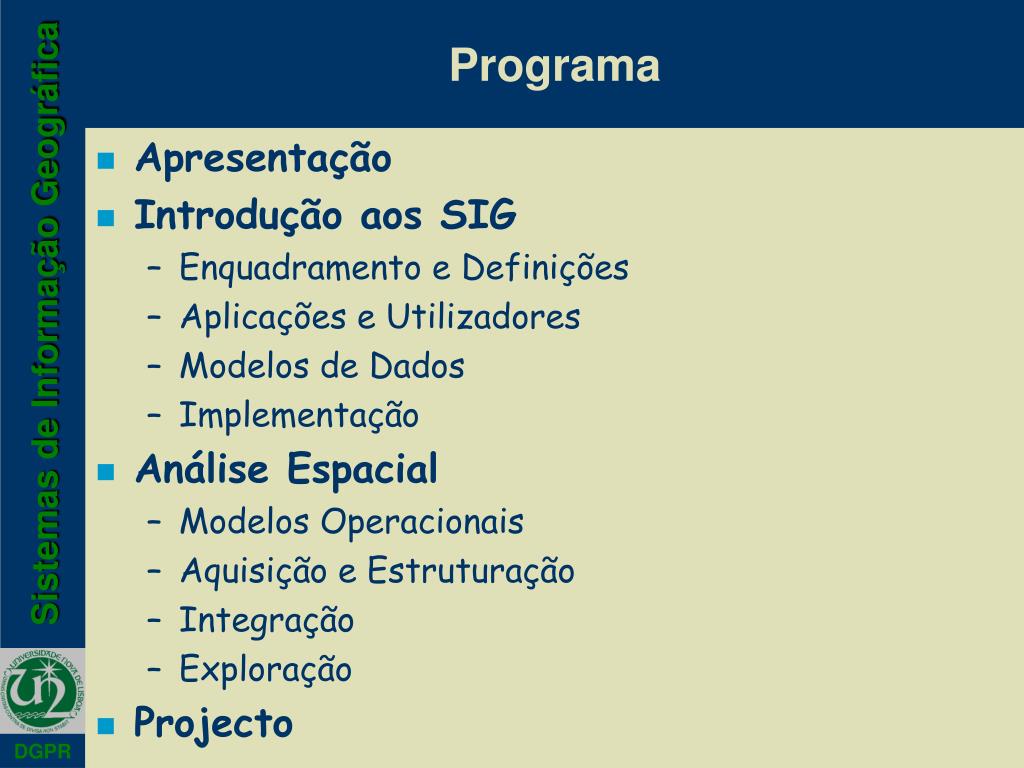

  2. Programa • Apresentação • Introdução aos SIG • Enquadramento e Definições • Aplicações e Utilizadores • Modelos de Dados • Implementação • Análise Espacial • Modelos Operacionais • Aquisição e Estruturação • Integração • Exploração • Projecto

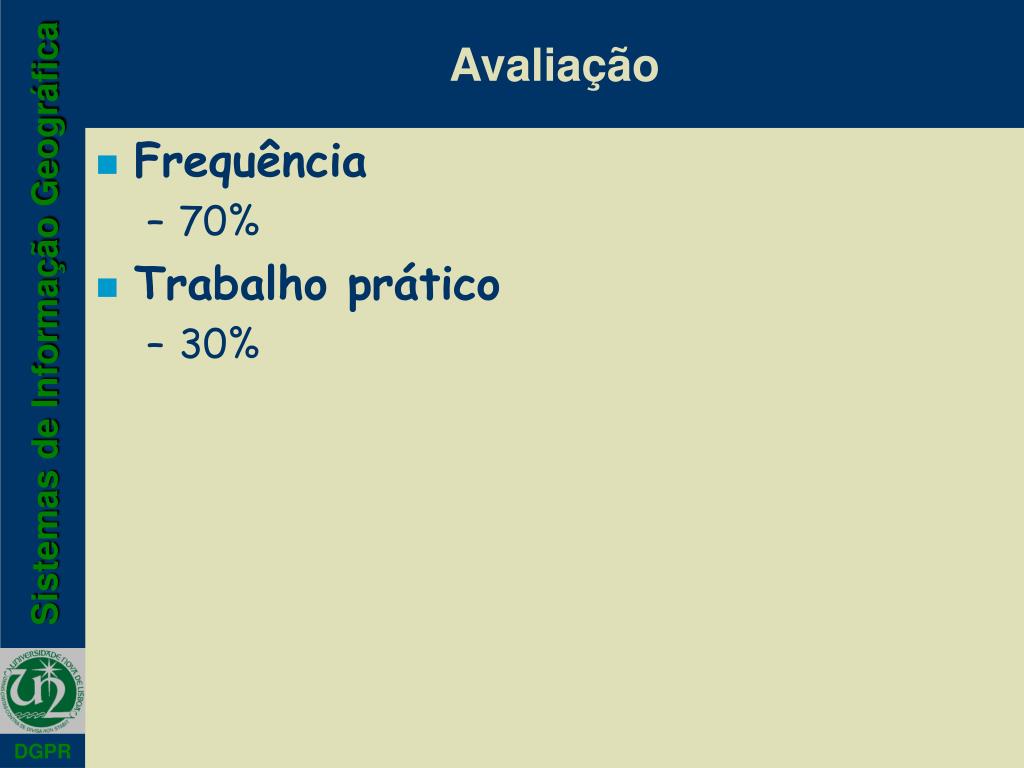

  3. Avaliação • Frequência • 70% • Trabalho prático • 30%

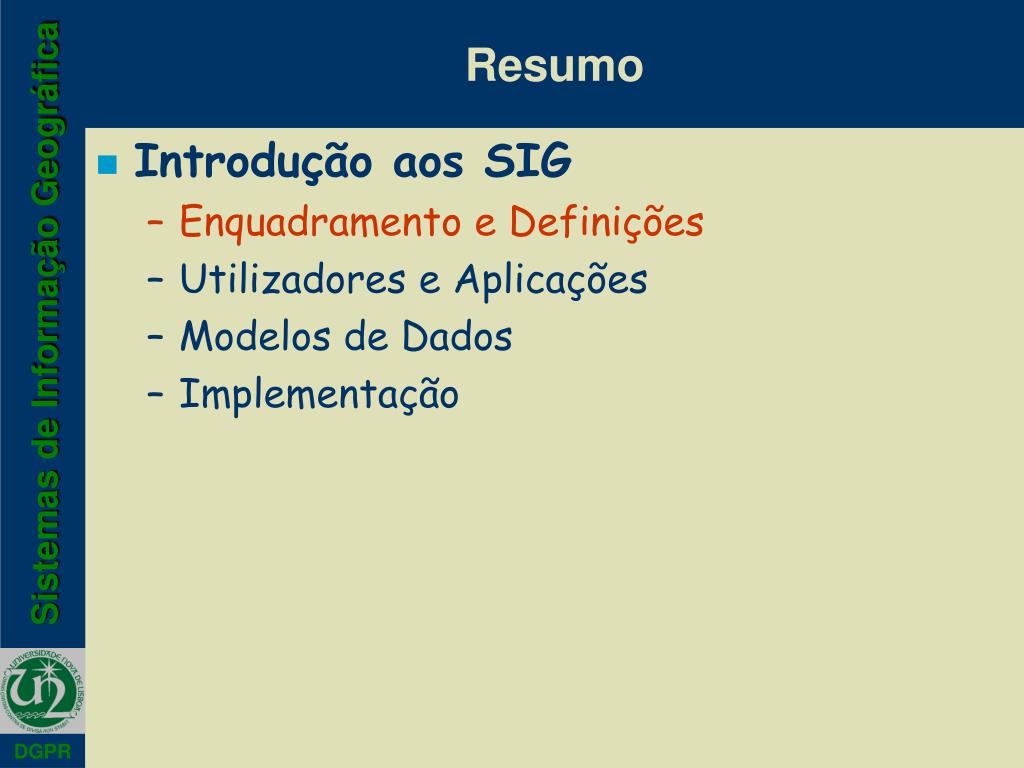

  4. Resumo • Introdução aos SIG • Enquadramento e Definições • Utilizadores e Aplicações • Modelos de Dados • Implementação

  5. Resumo • Introdução aos SIG • Enquadramento e Definições • Utilizadores e Aplicações • Modelos de Dados • Implementação

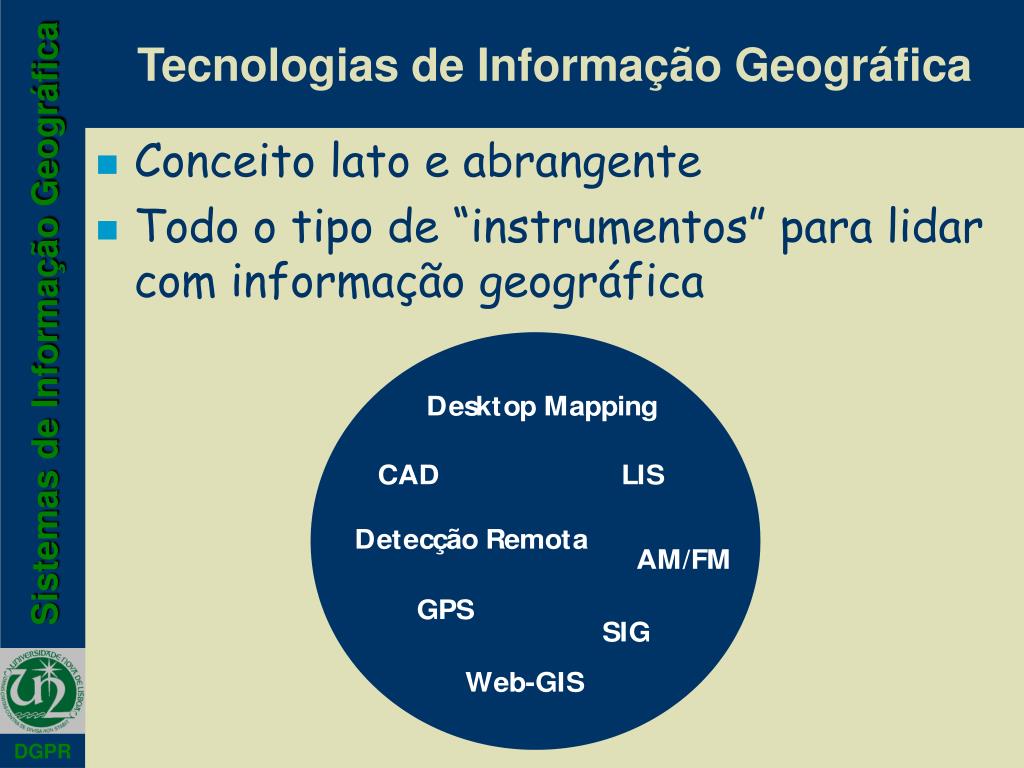

  6. Tecnologias de Informação Geográfica • Conceito lato e abrangente • Todo o tipo de “instrumentos” para lidar com informação geográfica

  7. TIG - Utilização

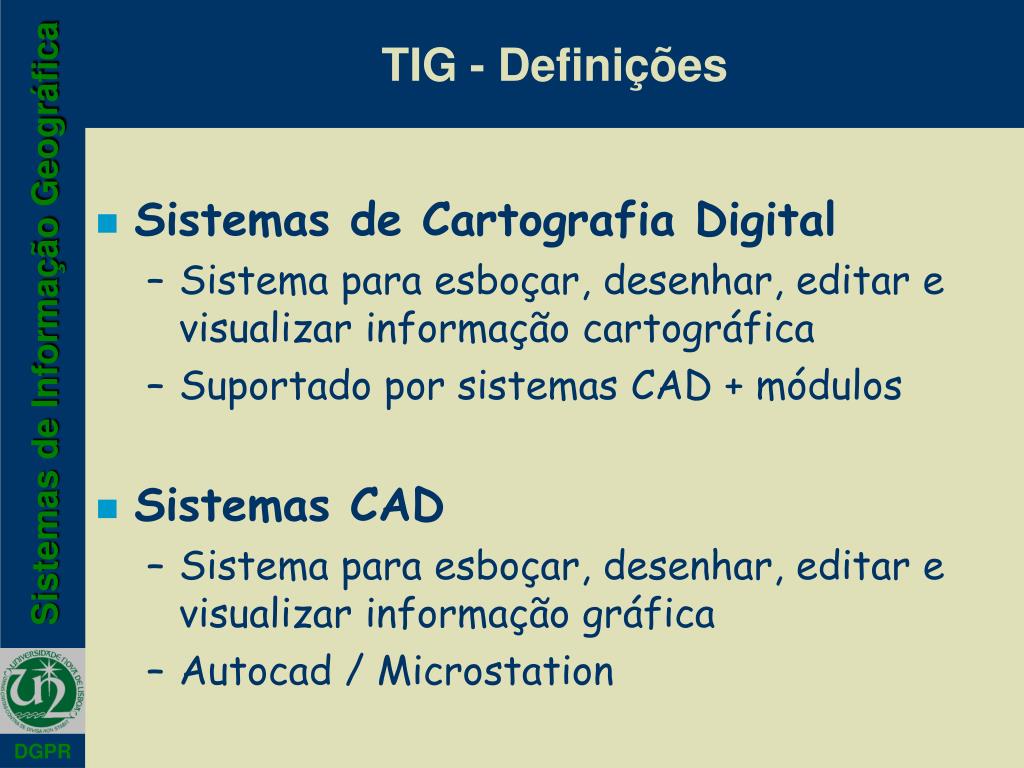

  8. TIG - Definições • Sistemas de Cartografia Digital • Sistema para esboçar, desenhar, editar e visualizar informação cartográfica • Suportado por sistemas CAD + módulos • Sistemas CAD • Sistema para esboçar, desenhar, editar e visualizar informação gráfica • Autocad / Microstation

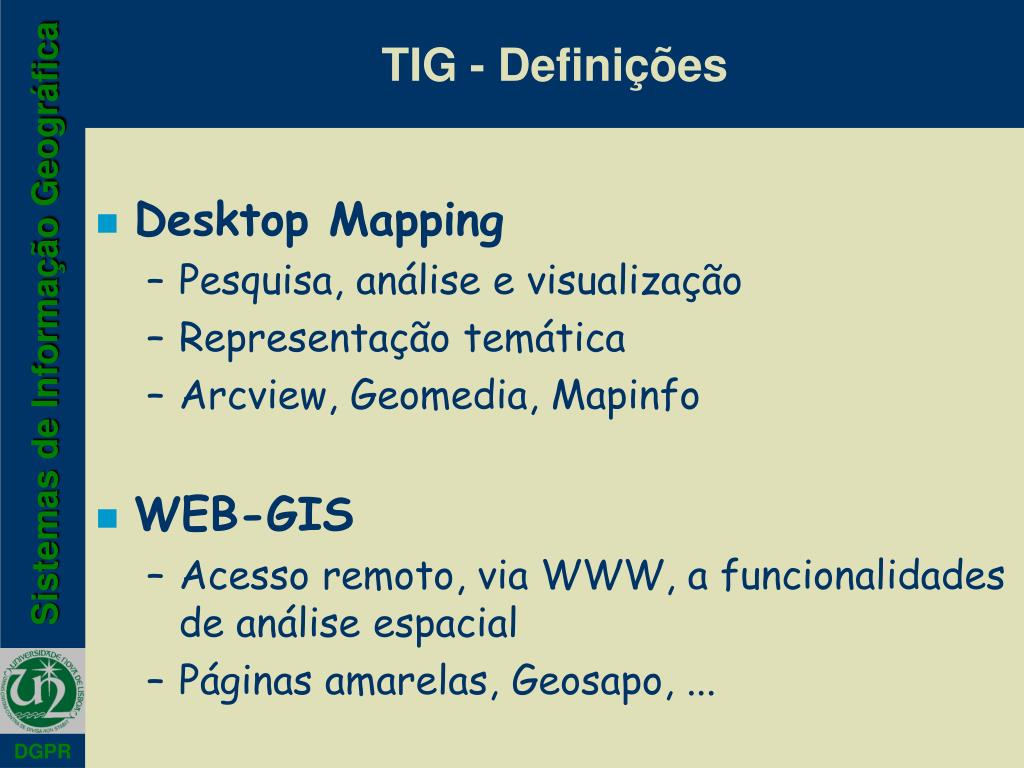

  9. TIG - Definições • Desktop Mapping • Pesquisa, análise e visualização • Representação temática • Arcview, Geomedia, Mapinfo • WEB-GIS • Acesso remoto, via WWW, a funcionalidades de análise espacial • Páginas amarelas, Geosapo, ...

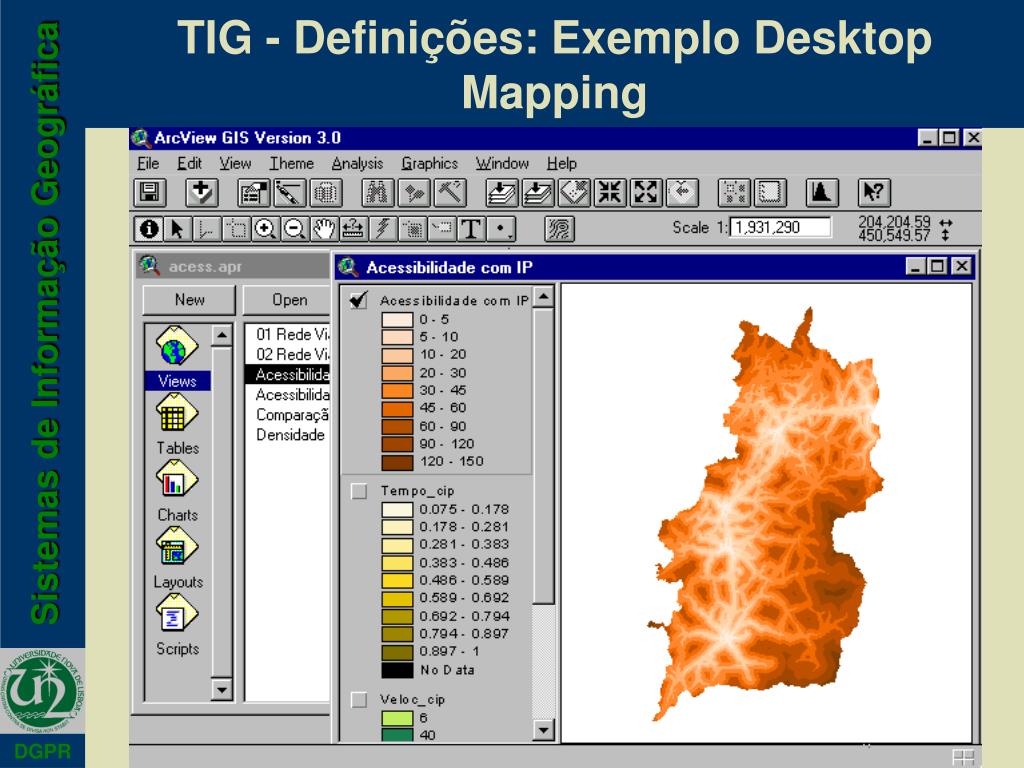

  10. TIG - Definições: Exemplo Desktop Mapping

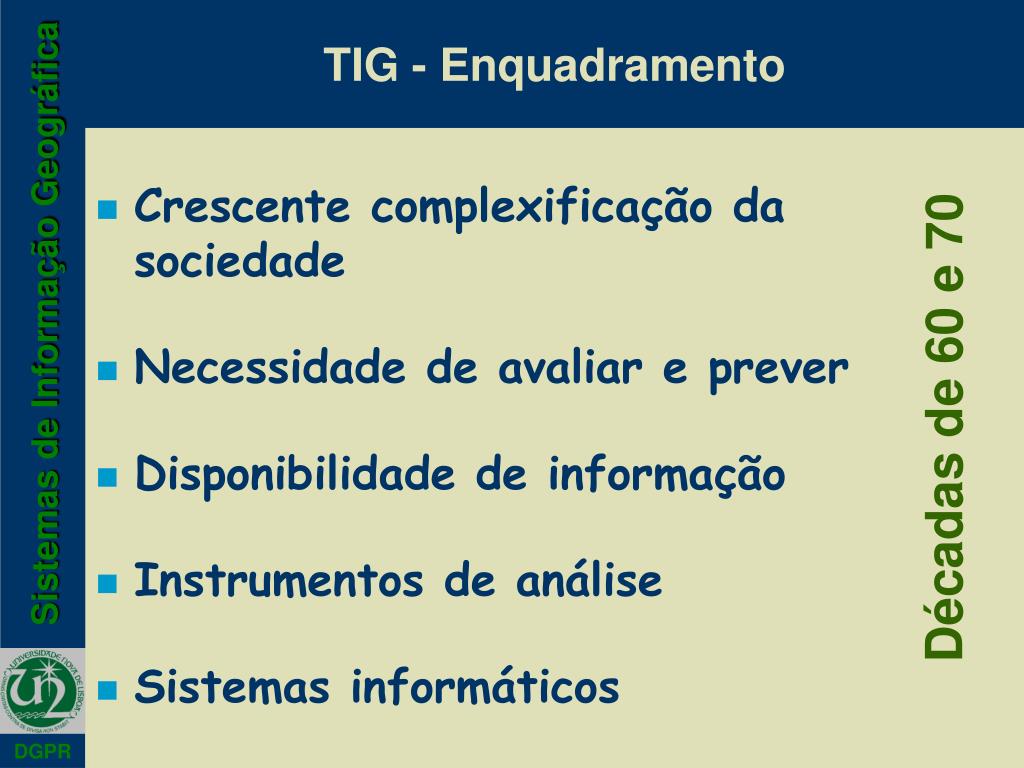

  11. TIG - Enquadramento • Crescente complexificação da sociedade • Necessidade de avaliar e prever • Disponibilidade de informação • Instrumentos de análise • Sistemas informáticos Décadas de 60 e 70

  12. TIG – Aparecimento I

  13. TIG - Aparecimento II • Universidade de Washington (Seattle) • William Garrinson e Brian Berry • Horwood, Marble, Getis • Revolução quantitativa • Governo Canadiano (Min. Agricultura) • Tomlinson • CGIS - 1964 • Inventário das aptidões do solo

  14. TIG - Aparecimento III • Laboratory for Computer Graphics and Spatial Analysis (Universidade de Harvard) • Howard Fischer (Arquitecto e Urbanista) • North Western Technical Institute (1963) • SYMAPS(SYnagraphic MAPping System) • 300 a 500 licenças • Gabinete da Área de Sines + LNEC • Pólo de investigação e desenvolvimento dos SIG • Jack Dangermond - ESRI (1968) • D. Sinton / James Meadlock - Intergraph (1969)

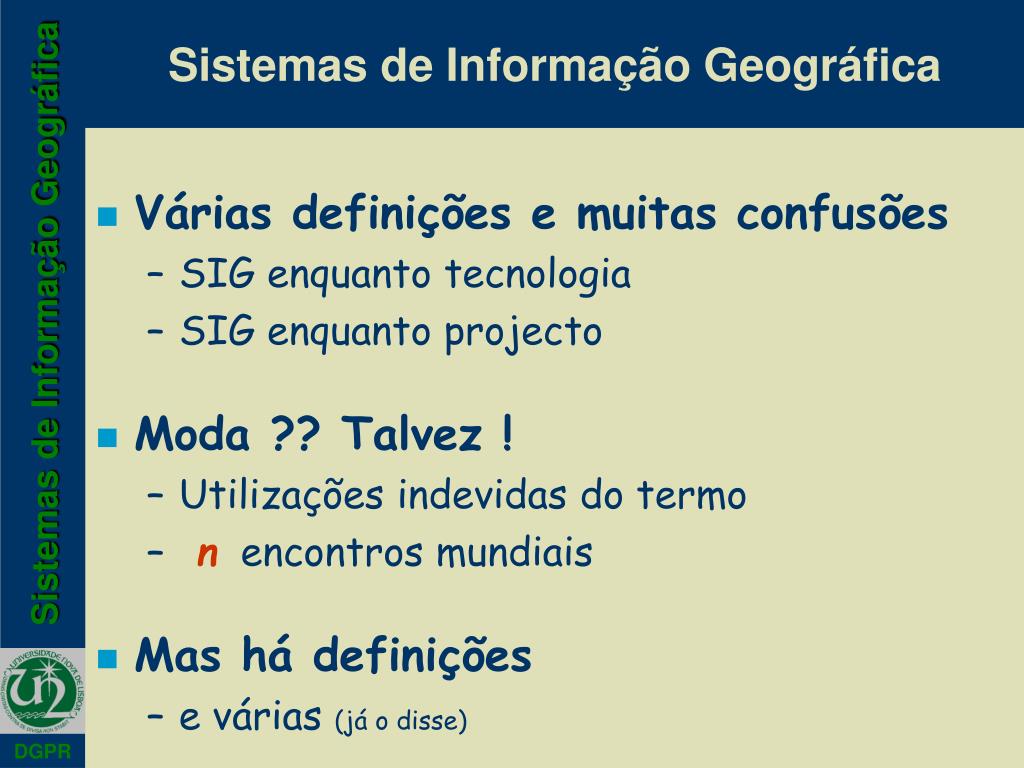

  15. Sistemas de Informação Geográfica • Várias definições e muitas confusões • SIG enquanto tecnologia • SIG enquanto projecto • Moda ?? Talvez ! • Utilizações indevidas do termo • n encontros mundiais • Mas há definições • e várias (já o disse)

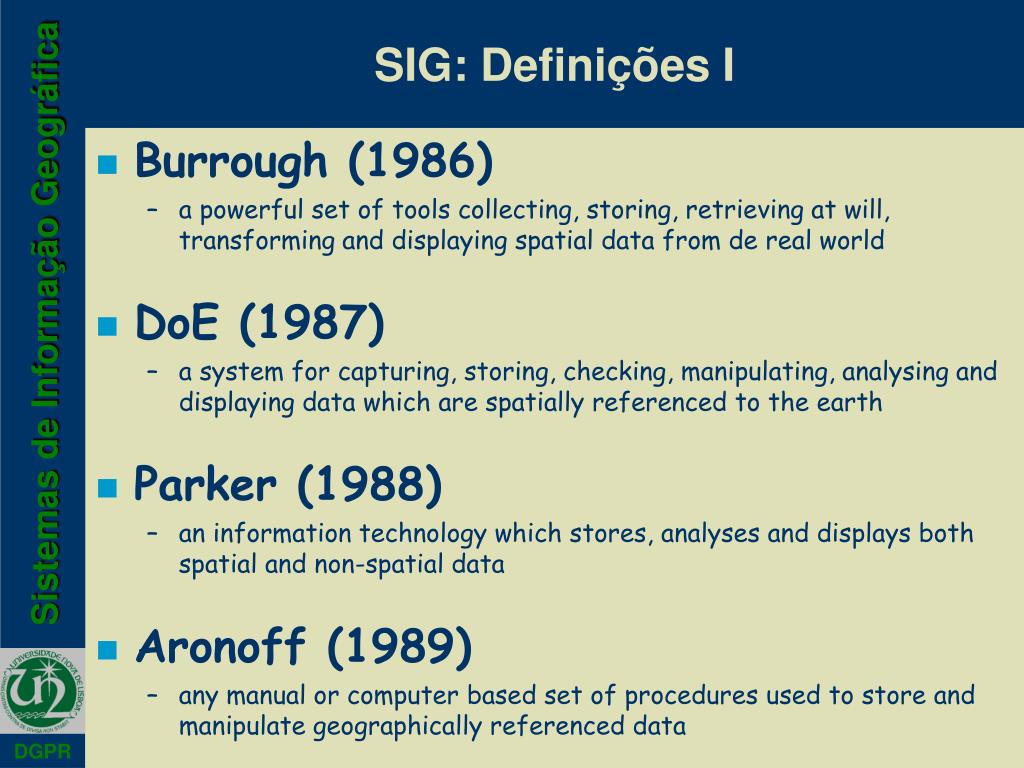

  16. SIG: Definições I • Burrough (1986) • a powerful set of tools collecting, storing, retrieving at will, transforming and displaying spatial data from de real world • DoE (1987) • a system for capturing, storing, checking, manipulating, analysing and displaying data which are spatially referenced to the earth • Parker (1988) • an information technology which stores, analyses and displays both spatial and non-spatial data • Aronoff (1989) • any manual or computer based set of procedures used to store and manipulate geographically referenced data

  17. SIG: Definições II • Síntese Procedimentos (e suporte) para: recolher armazenar pesquisar analisar representar e visualizar informação geográfica (geometria e atributos) representados por: pontos linhas polígonos volumes

  18. SIG: Definições III • Rui Gonçalves Henriques (Presidente do CNIG) • Sentido lato: • Conjunto de Procedimentos para ... • Sentido restrito • Conjunto de programas para ...

  19. SIG: Definições III • Rui Gonçalves Henriques (Presidente do CNIG) • Sentido lato: • Conjunto de Procedimentos para ... • Sentido restrito • Conjunto de programas para ... • Banir a frase: Comprei um SIG !!

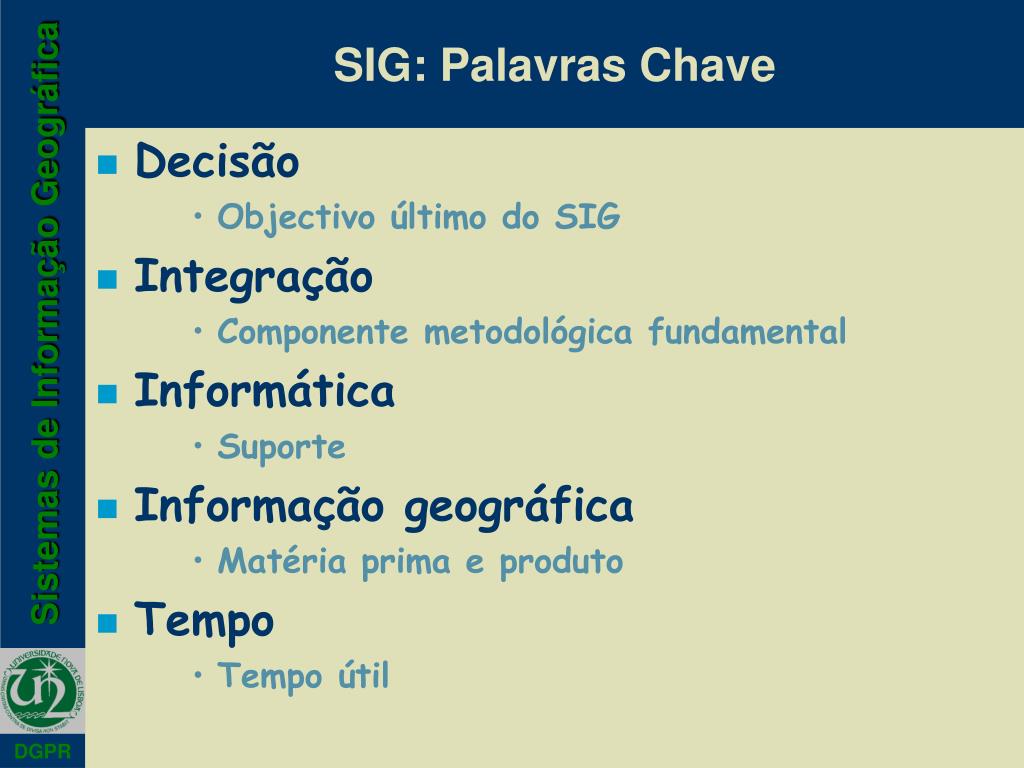

  20. SIG: Palavras Chave • Decisão • Objectivo último do SIG • Integração • Componente metodológica fundamental • Informática • Suporte • Informação geográfica • Matéria prima e produto • Tempo • Tempo útil

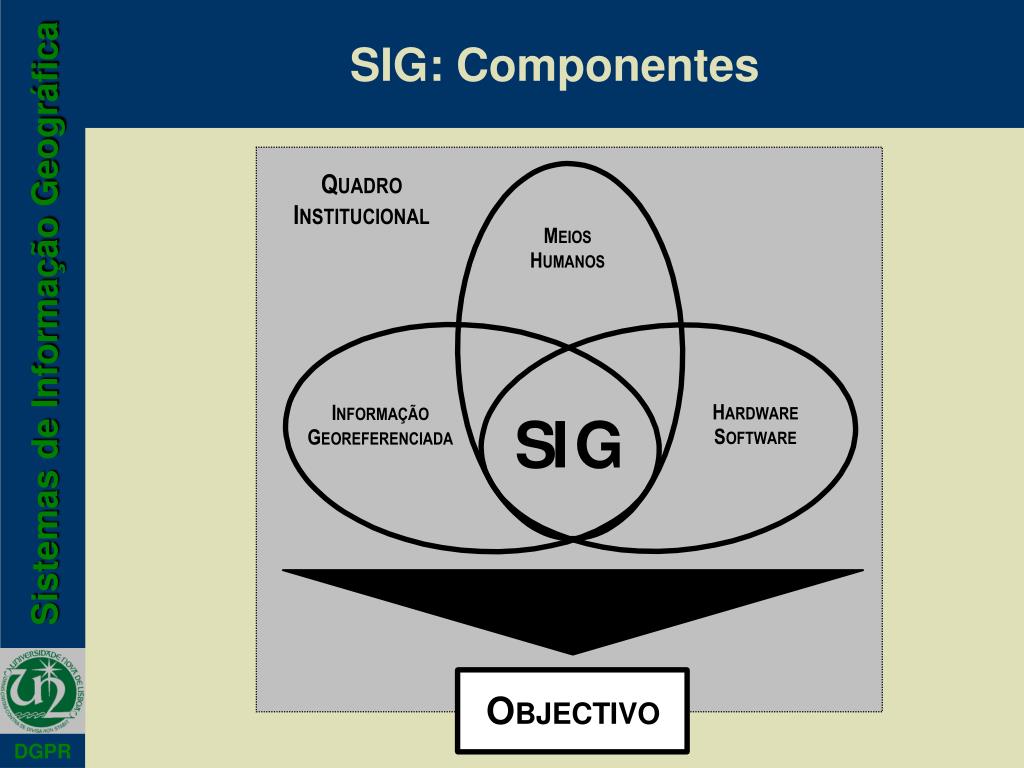

  21. SIG: Componentes

  22. SIG: Ideias a Reter SIG  Objectivo Instrumento SIG  Informática Equipamento Software Informação Técnicos Metodologias ...

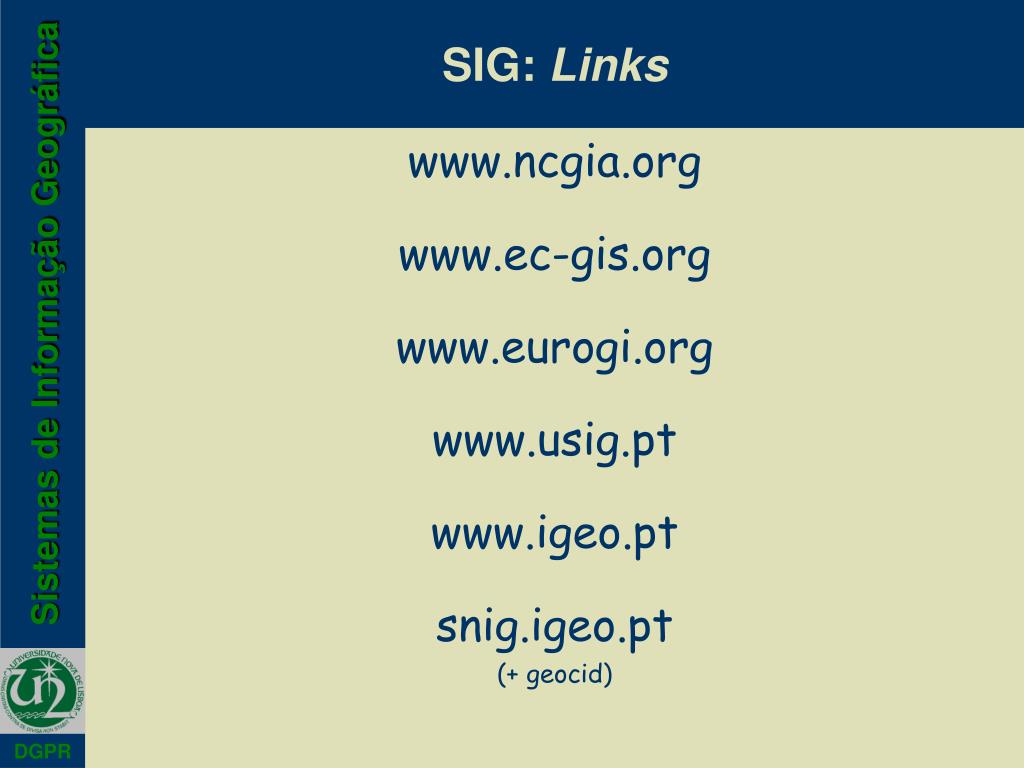

  23. SIG: Links www.ncgia.org www.ec-gis.org www.eurogi.org www.usig.pt www.igeo.pt snig.igeo.pt (+ geocid)

  24. Resumo • Introdução aos SIG • Enquadramento e Definições • Utilizadores e Aplicações • Modelos de Dados • Implementação

  25. Utilizadores • Administração Pública • Empresas • Investigação e Ensino • Individual Quantos ? Muitos !! Década de 70 - 500 licenças de SYMAP 1991 - Estimativa de 2 milhões para 2000 1998 - Estimativa de 10 milhões para 2000 Portugal: Evolução do ESIG 1997 -  300 pessoas 1999/2001/2002 -  650 pessoas

  26. Utilizadores vs Programadores Programadores Maior domínio das tecnologias Maior domínio dos temas Técnicos SIG Utilizadores

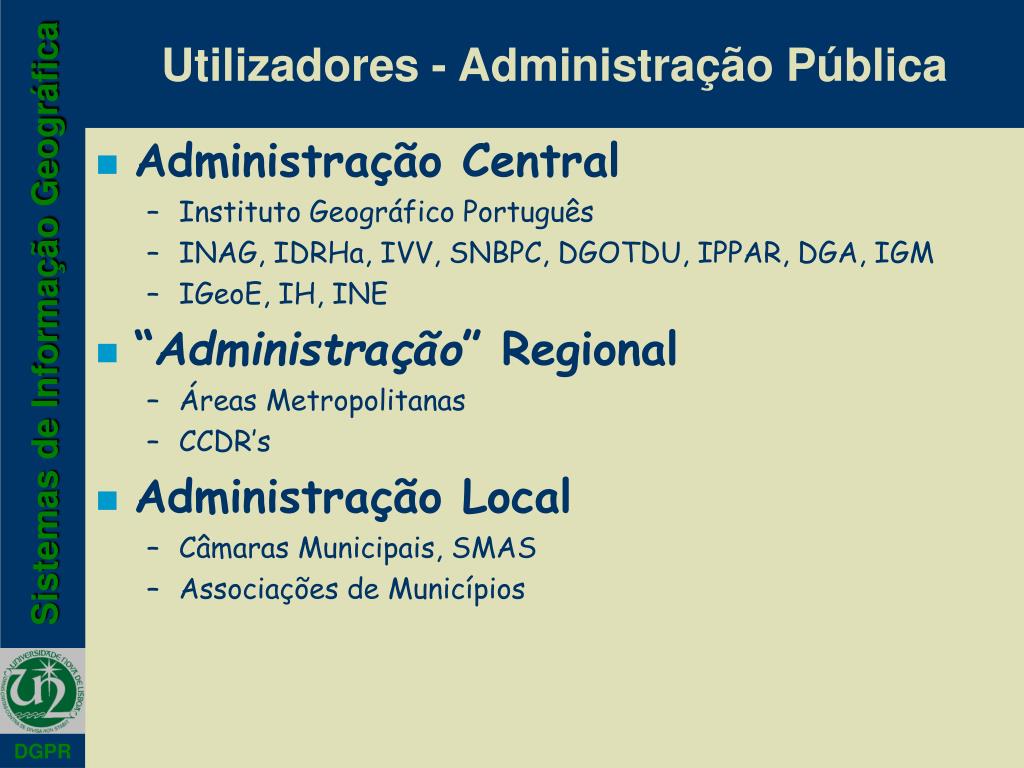

  27. Utilizadores - Administração Pública • Administração Central • Instituto Geográfico Português • INAG, IDRHa, IVV, SNBPC, DGOTDU, IPPAR, DGA, IGM • IGeoE, IH, INE • “Administração” Regional • Áreas Metropolitanas • CCDR’s • Administração Local • Câmaras Municipais, SMAS • Associações de Municípios

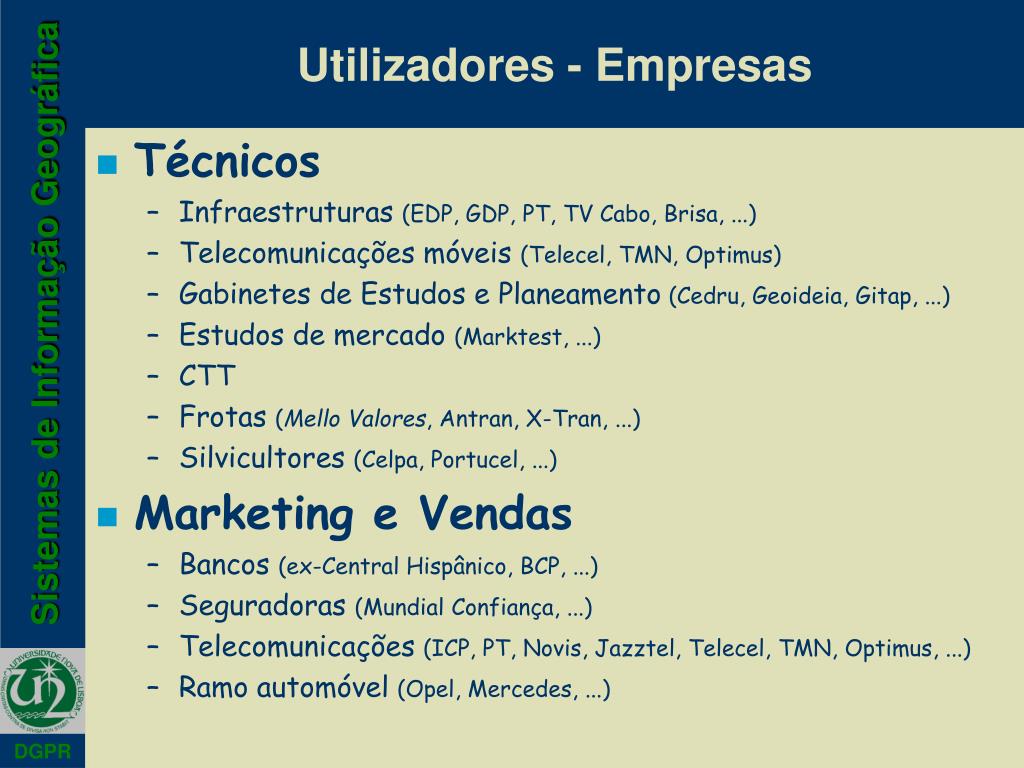

  28. Utilizadores - Empresas • Técnicos • Infraestruturas (EDP, GDP, PT, TV Cabo, Brisa, ...) • Telecomunicações móveis (Telecel, TMN, Optimus) • Gabinetes de Estudos e Planeamento (Cedru, Geoideia, Gitap, ...) • Estudos de mercado (Marktest, ...) • CTT • Frotas (Mello Valores, Antran, X-Tran, ...) • Silvicultores (Celpa, Portucel, ...) • Marketing e Vendas • Bancos (ex-Central Hispânico, BCP, ...) • Seguradoras (Mundial Confiança, ...) • Telecomunicações (ICP, PT, Novis, Jazztel, Telecel, TMN, Optimus, ...) • Ramo automóvel (Opel, Mercedes, ...)

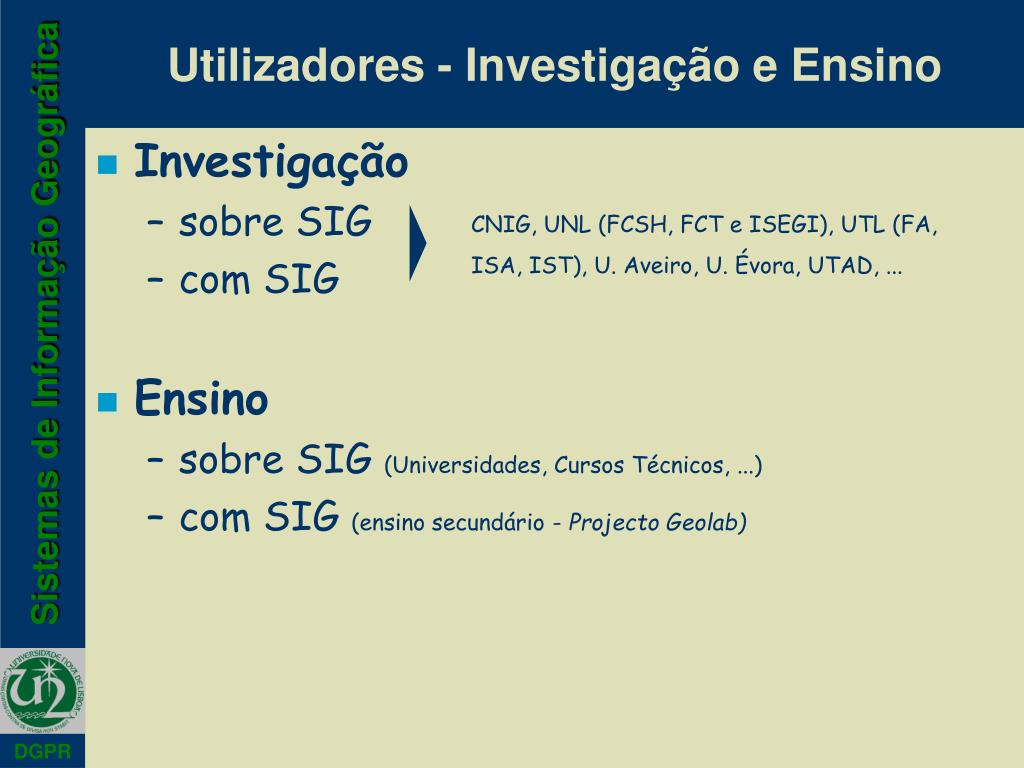

  29. Utilizadores - Investigação e Ensino • Investigação • sobre SIG • com SIG • Ensino • sobre SIG (Universidades, Cursos Técnicos, ...) • com SIG (ensino secundário - Projecto Geolab) CNIG, UNL (FCSH, FCT e ISEGI), UTL (FA, ISA, IST), U. Aveiro, U. Évora, UTAD, ...

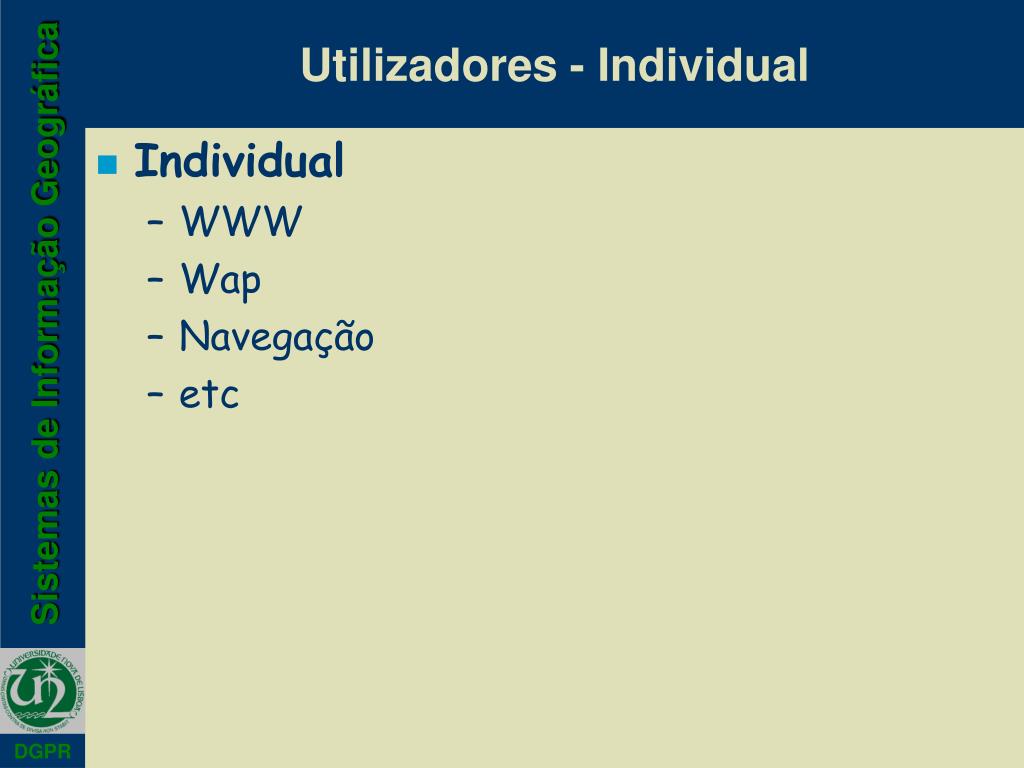

  30. Utilizadores - Individual • Individual • WWW • Wap • Navegação • etc

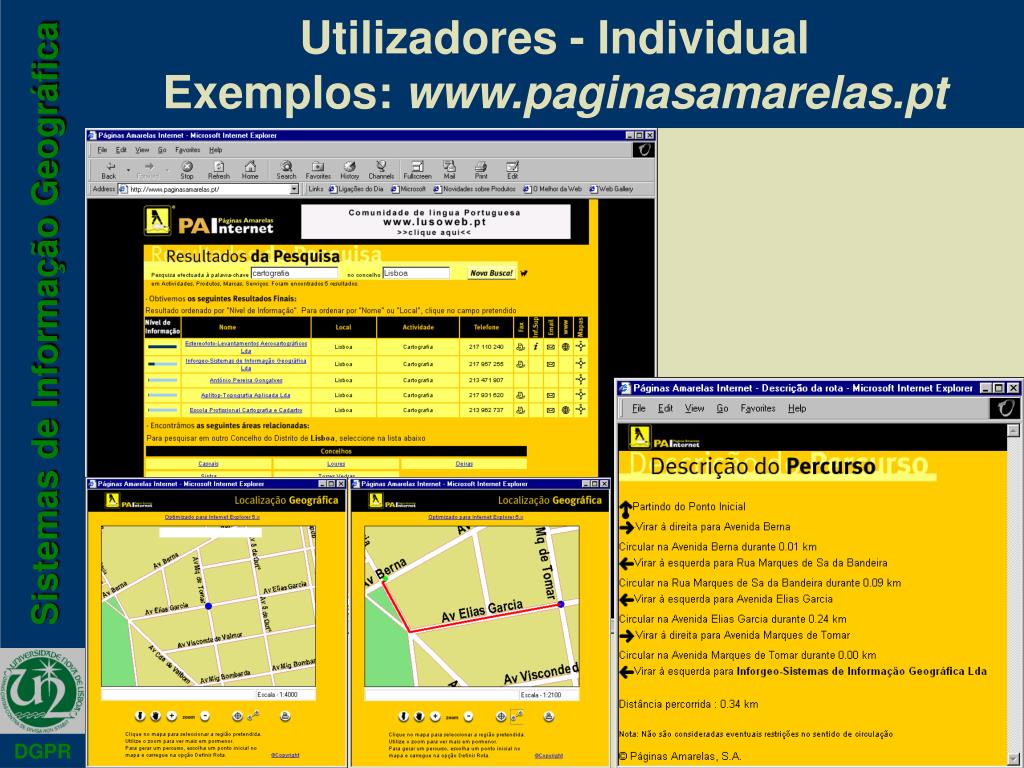

  31. Utilizadores - IndividualExemplos: www.paginasamarelas.pt

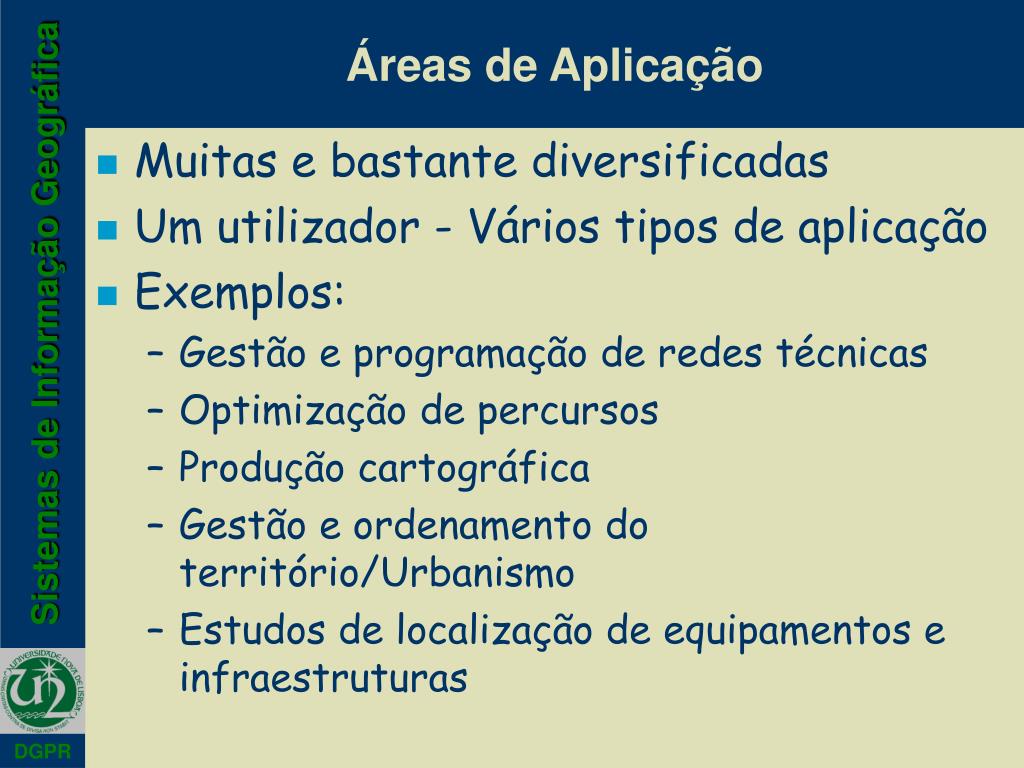

  32. Áreas de Aplicação • Muitas e bastante diversificadas • Um utilizador - Vários tipos de aplicação • Exemplos: • Gestão e programação de redes técnicas • Optimização de percursos • Produção cartográfica • Gestão e ordenamento do território/Urbanismo • Estudos de localização de equipamentos e infraestruturas

  33. Resumo • Introdução aos SIG • Enquadramento e Definições • Utilizadores e Aplicações • Modelos de Dados • Implementação

  34. Informação Geográfica vs Dados Geográficos • Dados Geográficos • Conjunto de elementos com uma referência explicita a uma determinada localização • Informação Geográfica • Conjunto de elementos interrelacionados com uma referência explicita ou implícita ao território que são seleccionados para representar uma determinada realidade Informação Geográfica = Conjunto de Entidades Geográficas Georreferenciação Atributos Relações espaciais

  35. Informação Geográfica

  36. SIG: Definições II (tema I) • Síntese Procedimentos (e suporte) para: recolher armazenar pesquisar analisar representar e visualizar dados geográficos (geometria e atributos) representados por: pontos linhas polígonos volumes

  37. Informação Geográfica - Modelos de Dados Percepção Representação Modelos de Dados Vectorial Raster Pontos Linhas Áreas

  38. Modelo de Dados Raster • O modelo raster é espacialmente abrangente e procede à uniformização do território • Cada entidade corresponde auma célula de uma matriz (grid)estruturada por linhas e colunas • Para georeferenciar: • Coordenada de um canto • nº de linhas • nº de colunas • Dimensão das células

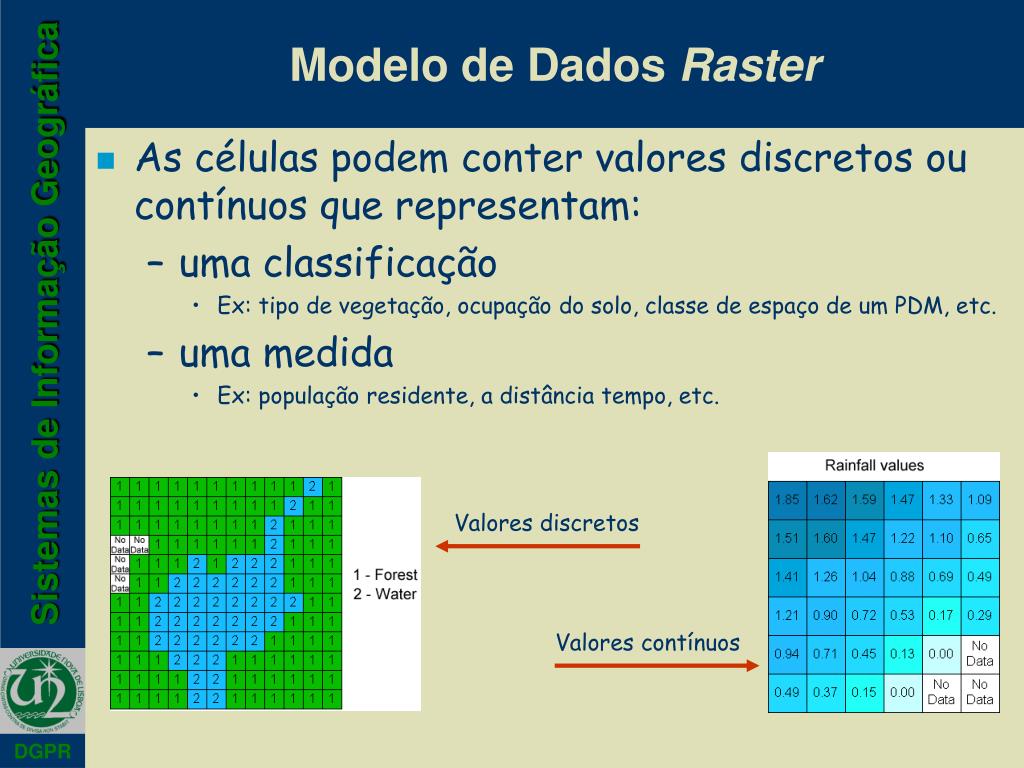

  39. Modelo de Dados Raster • As células podem conter valores discretos ou contínuos que representam: • uma classificação • Ex: tipo de vegetação, ocupação do solo, classe de espaço de um PDM, etc. • uma medida • Ex: população residente, a distância tempo, etc. Valores discretos Valores contínuos

  40. Modelo de Dados Raster • Algumas Vantagens • Uniformização  Simplificação • Aplicação de algoritmos • Alguns Inconvenientes • Rigor geométrico • “Peso” da informação • Ligação de atributos • Origens • Imagens de satélite • Conversão vector-raster • Rasterização

  41. Modelo de Dados Vectorial Linhas Polígonos Pontos • O território não é contínuo e as entidades são representadas por pontos, linhas ou polígonos

  42. Modelo de Dados Vectorial • Algumas Vantagens • Rigor geométrico • Ligação de atributos • Alguns Inconvenientes • Complexidade • Diversidade de formatos • Origens • Digitalização • Recolha directa (ex: GPS) • Conversão raster-vector

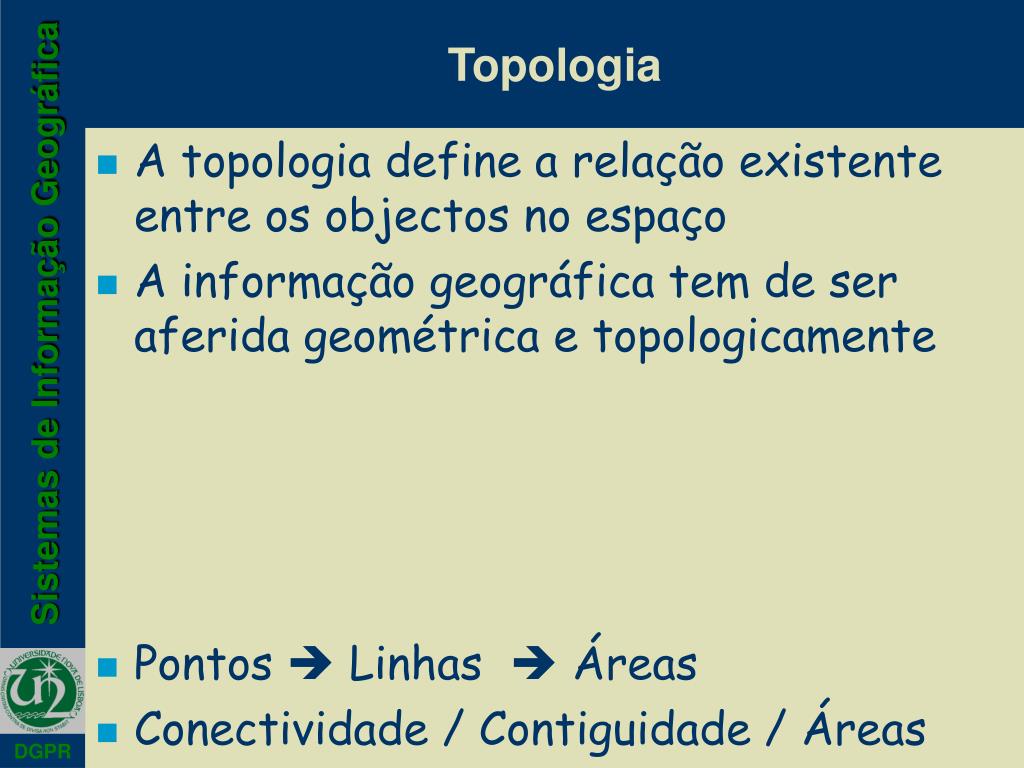

  43. Topologia • A topologia define a relação existente entre os objectos no espaço • A informação geográfica tem de ser aferida geométrica e topologicamente • Pontos  Linhas  Áreas • Conectividade / Contiguidade / Áreas

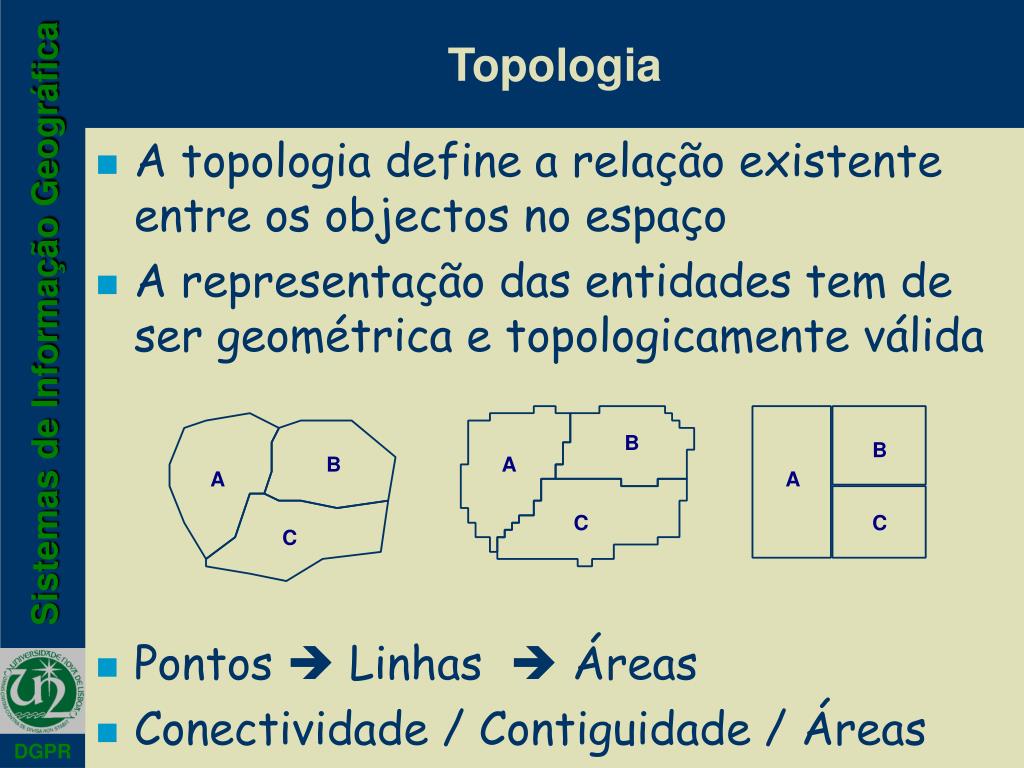

  44. Topologia • A topologia define a relação existente entre os objectos no espaço • A representação das entidades tem de ser geométrica e topologicamente válida • Pontos  Linhas  Áreas • Conectividade / Contiguidade / Áreas

  45. Topologia Versão mais simples em modelo hierárquico Versão complexa com definição de contiguidade

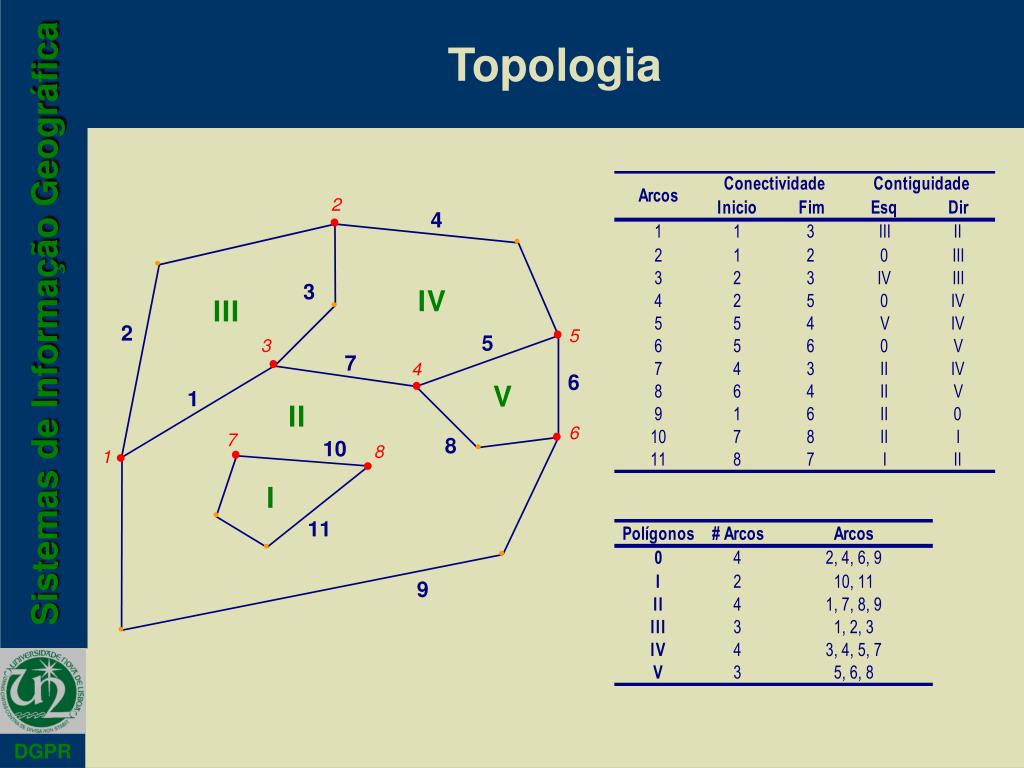

  46. Topologia

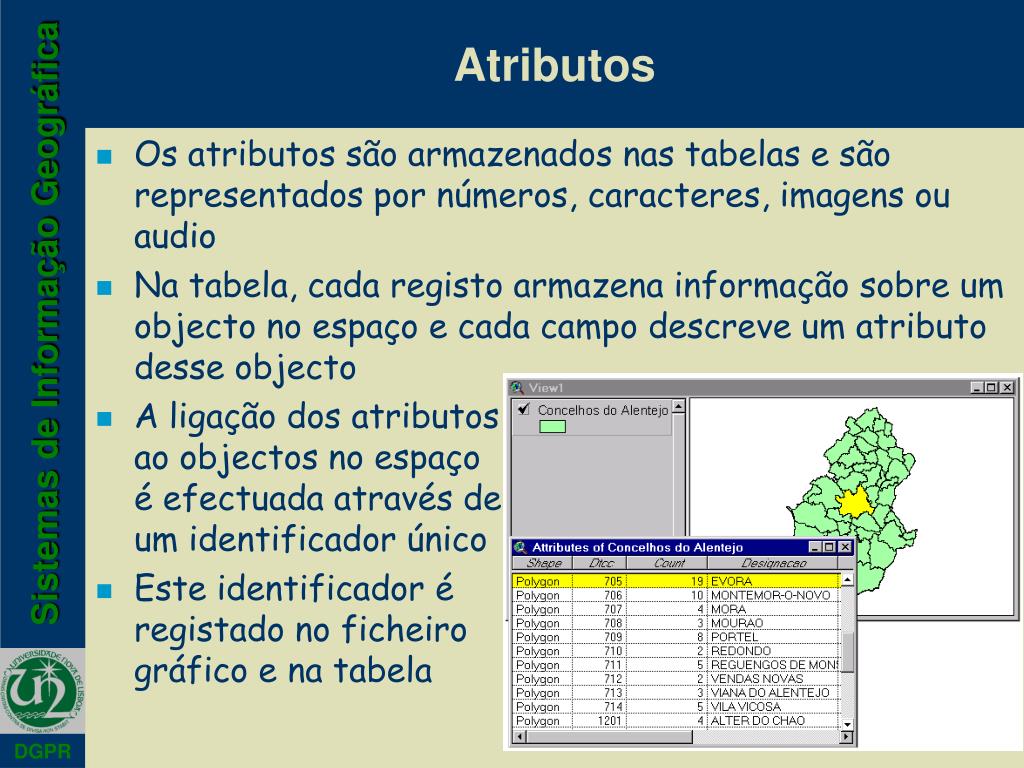

  47. Atributos • Os atributos são armazenados nas tabelas e são representados por números, caracteres, imagens ou audio • Na tabela, cada registo armazena informação sobre um objecto no espaço e cada campo descreve um atributo desse objecto • A ligação dos atributosao objectos no espaçoé efectuada através deum identificador único • Este identificador éregistado no ficheirográfico e na tabela

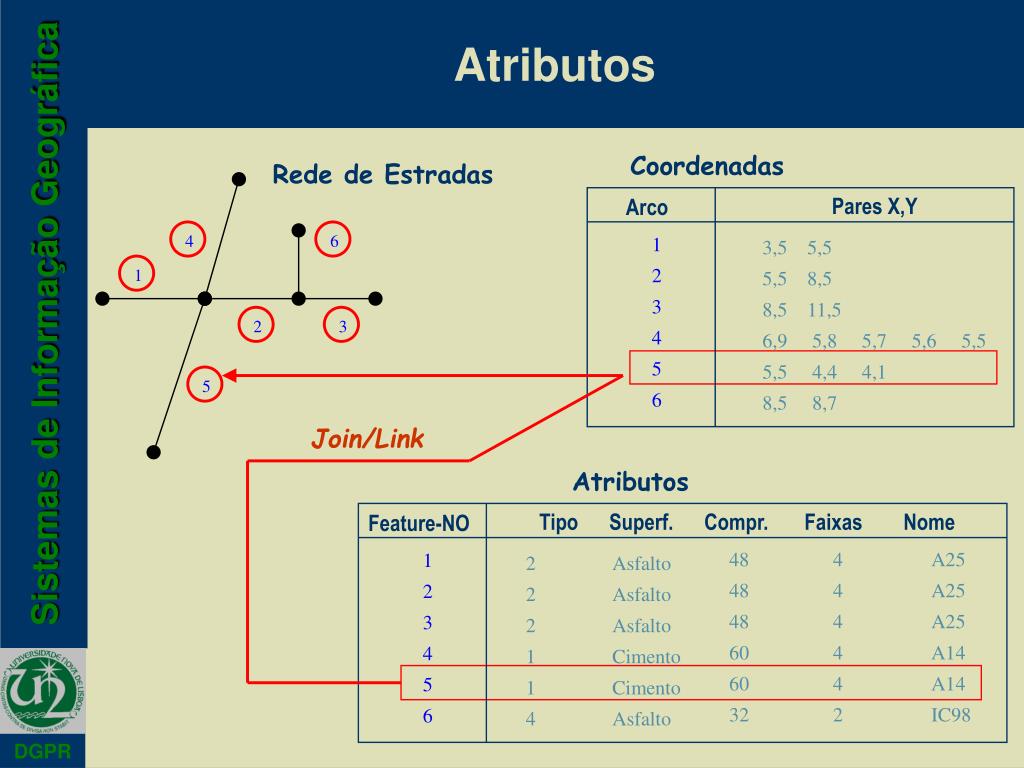

  48. Atributos Coordenadas Rede de Estradas Pares X,Y Arco 1 2 3 4 5 6 4 6 3,5 5,5 5,5 8,5 8,5 11,5 6,9 5,8 5,7 5,6 5,5 5,5 4,4 4,1 8,5 8,7 1 2 3 5 Join/Link Atributos Tipo Superf. Compr. Faixas Nome Feature-NO 48 48 48 60 60 32 4 4 4 4 4 2 A25 A25 A25 A14 A14 IC98 1 2 3 4 5 6 2 2 2 1 1 4 Asfalto Asfalto Asfalto Cimento Cimento Asfalto

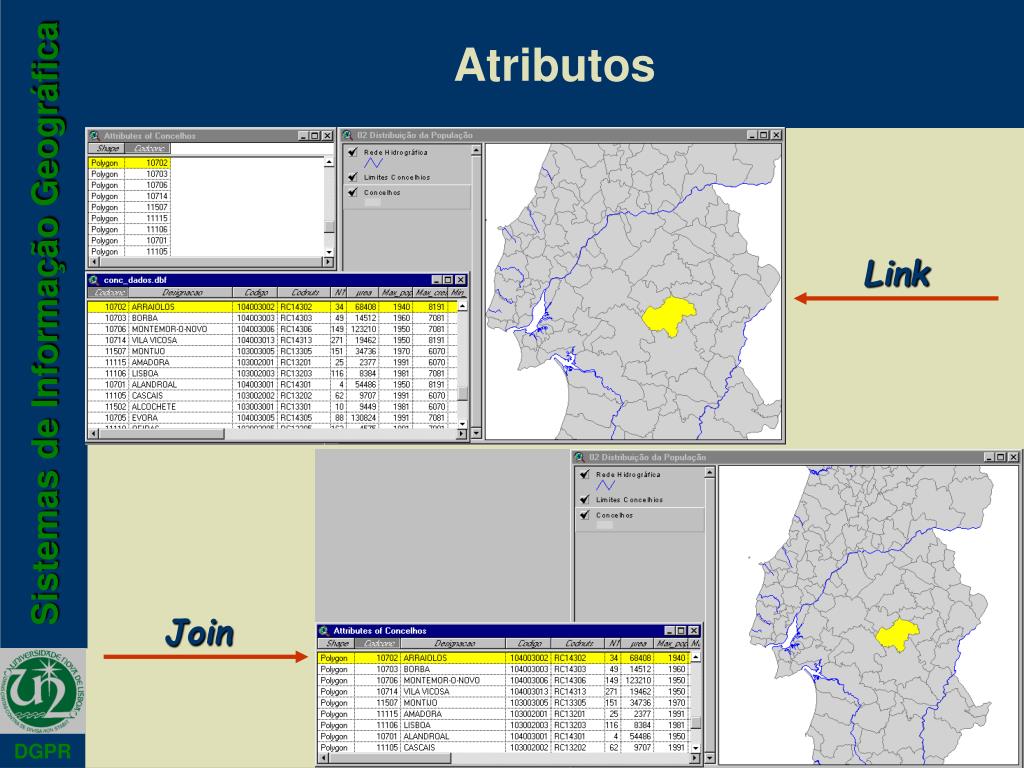

  49. Atributos Link Join

  50. Resumo • Introdução aos SIG • Enquadramento e Definições • Utilizadores e Aplicações • Modelos de Dados • Implementação
