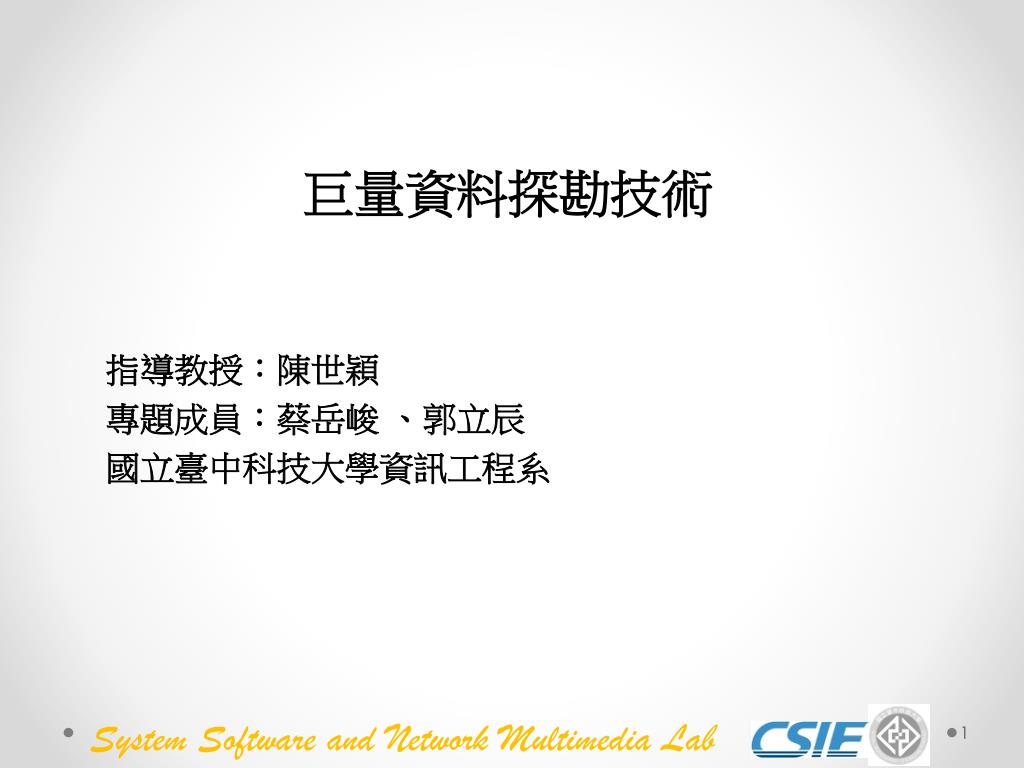

指導教授：陳世穎 專題成員：蔡岳峻、郭立辰國立臺中科技大學資訊工程系巨量資料探勘技術 System Software and Network Multimedia Lab

目錄 • 簡介 • 研究背景 • MapReduce架構 • AprioriAll演算法 • GSP演算法(Generalized Sequential Pattern) • AprioriAll演算法平行化設計 • GSP演算法平行化設計 • 實驗環境 • 實驗結果 • 結論 System Software and Network Multimedia Lab

簡介 • 本研究的目的是透過平行化的MapReduce架構，有效處理大型資料庫，並設計序列樣本探勘的演算法，縮短其執行時間。 • 分析兩種探勘演算法的效能: 序列樣本探勘之AprioriAll演算法、GSP演算法在不同的Min-Support 效能與不同的資料量大小處理效能比較。 System Software and Network Multimedia Lab

研究背景(1/3) • MapReduce架構 Output Map 階段 Reduce 階段 Input Sort / copy Output 0 Merge Reduce function Map function Split 0 Output 1 Merge Reduce function Map function Split 1 Output 2 Merge Reduce function Map function Split 2

研究背景(2/3) AprioriAll演算法介紹: 循序樣本探勘中最基礎的演算。主要包含下列步驟: 　第一、排序階段。　第二、找出最大的項目集階段。　第三、轉換項目集。　第四、產生候選序列集。　第五、由候選序列中找出大型的序列(large sequence) (重複第四步驟，直到沒有大型序列為止)。　第六、將最後搜尋的最大序列，還原為原始的交易項目。 System Software and Network Multimedia Lab

研究背景(3/3) GSP 演算法介紹: • GSP演算法以 AprioriAll為基礎 (1)改善時間相近的問題與時間上的限制。 (2)處理步驟相較於AprioriAll少，但是參數設定較多。 • GSP演算法與AprioriAll演算法不同之特性 (1)增加時間的限制(max-gap)、(min-gap)的間隔。 (2)設定時間的滑動視窗，允許相近的交易時間視為同一筆交易，增加交易時間彈性。 System Software and Network Multimedia Lab

AprioriAll平行化設計(1/2) 3 {[1] [2] [3] [4] } • AprioriAll演算法平行化範例說明: 找出Large 1-sequence itemset 1 {[1 5] [2] [3] [4]} 4 {[1] [3] [5] } 2 {[1 ] [3] [4] [3 5] } 5 {[4] [5] } Map function Map function <1, {2} > <2, {1}> <3, {3}> <4, {2}> <5, {2}> <1, {2}> <2, {1}> <3, {2}> <4, {2}> <5, {2}> <2, {1}> <2, {1}> <4, {2}> <4, {2}> <1, {2}> <1, {2}> <3, {3}> <3, {2}> <5, {2}> <5, {2}> Reduce function Reduce function <1, 4> <3, 4> <5 4> <2,2> <4, 4> System Software and Network Multimedia Lab

AprioriAll平行化設計(2/2) 3 {[1] [2] [3] [4] } 1 {[1 5] [2] [3] [4]} 4 {[1] [3] [5] } • AprioriAll演算法平行化範例說明: 找出Large 2-sequence itemset 2 {[1 ] [3] [4] [3 5] } 5 {[4] [5] } Map function Map function < [1 2 ], 1> < [1 3 ], 2> < [1 4 ], 1> < [1 5 ], 1> < [2 3 ], 1> < [2 4 ], 1> < [3 4 ], 1> < [3 5 ], 1> < [4 5 ], 1> < [1 2 ], 1> < [1 3 ], 2> < [1 4 ], 2> < [1 5 ], 2> < [2 3 ], 1> < [2 4 ], 1> < [3 4 ], 2> < [3 5 ], 1> < [4 5 ], 1> 由Large 2-sequenceitemsets • 再找出Large 3-sequence itemsets • 再找出Large 4-sequence itemsets，持續重複直到下一階段無任何大型序列為止。 < [1 2 ], {1,1}> < [1 3 ], {2,2} > < [1 4 ], {2,1}> < [1 5 ], {2,1} > < [3 4 ], {1,2}> < [3 5 ], {1,1}> < [2 3 ], {1,1}> < [2 4 ], {1,1}> < [4 5 ], { 1,1} > < [1 2 3 ],2> < [1 2 4 ], 2> < [1 3 4 ],3> < [1 3 5 ], 2> < [2 3 4 ], 2> Reduce function Reduce function < [1 2 ], 2> < [1 3 ], 4> < [1 4 ],3> < [1 5 ], 3> < [3 4 ], 3> < [3 5 ], 2> < [2 3 ], 2> < [2 4 ], 2> < [4 5 ], 2> < [1 2 3 4 ], 2> System Software and Network Multimedia Lab

GSP平行化設計(1/2) 3 {[1] [2] [3] [4] } • GSP演算法平行化範例說明: 找出Large 1-sequence itemset 1 {[1 5] [2] [3] [4]} 4 {[1] [3] [5] } 2 {[1 ] [3] [4] [3 5] } 5 {[4] [5] } Map function Map function <1, 2> <2,1> <3, 3> <4, 2> <5, 2> <1, 2> <2,1> <3, 2> <4, 2> <5, 2> <1, {2, 2}> <3, {3, 2}> <5, {2, 2}> < 2,{1,1}> <4, {2, 2}> Reduce function Reduce function <1, 4> <3, 5> <5,4> < 2,2> < 4, 4> System Software and Network Multimedia Lab

GSP平行化設計(2/2) 3 {[1] [2] [3] [4] } 1 {[1 5] [2] [3] [4]} 4 {[1] [3] [5] } • GSP演算法平行化範例說明: 找出Large 2-sequence itemset 2 {[1 ] [3] [4] [3 5] } 5 {[4] [5] } Map function Map function < [1 2 ], 1> < [1 3 ], 2> < [1 4 ], 1> < [1 5 ], 1> < [2 3 ], 1> < [2 4 ], 1> < [3 4 ], 1> < [3 5 ], 1> < [4 5 ], 1> < [1 2 ], 1> < [1 3 ], 2> < [1 4 ], 2 >< [1 5 ], 2> < [2 3 ], 1> < [2 4 ], 1> < [3 4 ], 2> < [3 5 ], 1> < [4 5 ], 1> 由Large 2-sequence itemsets 執行合併找出Large 3-sequence itemsets 再找出Large 4-sequence itemsets， • 持續重複直到下一階段無任何大型序列為止。 < [1 2 ], {1,1}> < [1 3 ], {2,2}> < [1 4 ],{2,1}> < [1 5 ], {2,1}> < [3 4 ], {1,2}> < [3 5 ], {1,1}> < [2 3 ], {1,1}> < [2 4 ], {1,1}> < [4 5 ], {1,1} > < [(1,2) (3 ], 2> < [(1,2) (4) ], 2> < [(1) (3,4) ],3> < [(1,3) (5) ], 2> < [(2) (3,4) ], 2> < [(2) (3) (5) ], 2> < [(1,2 )(3,4) ], 2> Reduce function Reduce function s < [(1,2) (3) (5)], 1> < [2 3 ], 2> < [2 4 ], 2> < [4 5 ], 2> < [1 2 ], 2> < [1 3 ], 4> < [1 4 ],3> < [1 5 ], 3> < [3 4 ], 3> < [3 5 ], 2> < [(1,2 )(3,4) ], 2> System Software and Network Multimedia Lab

實驗設計 • 測量二者演算法於平行架構上的效能測試，實驗設定交易資料筆數多寡、最低支持度數據。 • 本實驗為排除GSP演算法的參數限制，方能與AprioriAll演算法一同進行實驗，所以將GSP演算法參數設定為WindowsSlide=0， min-gap=0且max-gap=∞，進行實驗效能比較。 • 本實驗使用IBM提供Synthetic Data Generation 來產生資料集，並且寫一支程式由亂數產生時間戳記與交易次數(平均交易5次)。 System Software and Network Multimedia Lab

實驗環境 • 實際測驗環境與設備，硬體設備結合7台電腦進行效能測試，其中1台為Master主機，其餘6台為Slaves機器。 System Software and Network Multimedia Lab

實驗結果(1/3) • 最低支持度數據效能測試 • 資料庫數據約為5萬筆交易量，平均長度約10個交易項目。 • 最低支持度數據分別為5%、10%、15%、20%進行實驗測試之效能分析。 • GSP演算法執行效能優於Apriori All演算法。 • 比較顯著差異在於設定Min-Support為5%時。 System Software and Network Multimedia Lab

實驗結果(2/3) • 資料庫交易量效能測試 • 測試資料庫交易量分別為5萬筆、10萬筆、50萬筆、100萬筆，平均長度約10個交易項目。 • GSP演算法效能執行上也優於Apriori All演算法。 • 最顯著差異在於設定交易筆數為100萬筆時。 System Software and Network Multimedia Lab

實驗結果(3/3) • GSP參數設定效能測試 • 資料平均長度約10個交易項目。 • 測試交易單位時間分別為100、200、500、1000、10000進行分析。 • 設定交易時間長短，當交易時間越長相對交易筆數量也增加的情況下，所執行的時間效能也會明顯增加。 • 圖15 GSP參數執行時間 System Software and Network Multimedia Lab

結論 • 本研究的目的分析二種不同類型探勘演算法透過平行應用架構，有效處理大型資料庫並縮短執行時間。 • 採用序列探勘模式中AprioriAll演算法與 GSP 演算法，透過 MapReduce資料平行應用架構。 • 實驗結果顯示於MapReduce資料平行應用架構下， GSP演算法在資料筆數越多的大型資料庫處理效能上優於AprioriAll演算法。 System Software and Network Multimedia Lab
