MAGO

1. MAGO Monitoring All Grid Object

2. Agenda • Agenda • Ruolo del CRIAI in ENEA-CRESCO • Ganglia • MAGO • MAGO-WEB • MAGO-CORE • MAGO-DB • Conclusione

3. Agenda • Agenda • Ruolo del CRIAI in ENEA-CRESCO • Ganglia • MAGO • MAGO-WEB • MAGO-CORE • MAGO-DB • Conclusione

4. CRIAI - Studio e competenze Ogni ricercatore del CRIAI è impegnato nello studio delle tecnologie ICT presenti nel mondo della ricerca e dell’industria, da quelle in fase di sviluppo a quelle in via di sperimentazione.

5. CRIAI – Analisi delle problematiche L’analisi delle problematiche su cui opera il CRIAI porta ad elaborare modelli e progettare soluzioni innovative • efficaci ed efficienti, • aderenti agli standard presenti, • integrabili agevolmente nelle infrastrutture tecnologiche

6. CRIAI - Introduzione Il valore aggiunto offerto dal CRIAI nell’ambito della ricerca industriale è la capacità di progettare soluzioni architetturali basate sull’innovazione tecnologica derivante dalla ricerca di base che siano di prospettiva per i processi di industrializzazione Ricerca di base Università Processi di Industrializzazione Industrie CRIAI

7. CRIAI – CRESCO Il CRIAI partecipa al PON 2000-2006 “Ricerca Scientifica, Sviluppo Tecnologico, Alta Formazione” Misura II.2 “Società dell’Informazione per il Sistema Scientifico Meridionale” dell’ENEA nel progetto CRESCO (Centro computazionale di RicErca sui Sistemi COmplessi)

8. CRESCO – ENEA Il Progetto ha come obiettivo la realizzazione, presso il Centro Ricerche ENEA di Portici (NA), di un importante Polo di calcolo multidisciplinare per lo studio dei sistemi complessi di natura biologica e tecnologica, collegato con facilities di elaborazione, archiviazione e visualizzazione 3D di dati ubicate presso i Centri ENEA di Brindisi e Trisaia (MT). Sul piano delle applicazioni e dei contenuti scientifici, il Progetto si focalizza sulle seguenti linee d'attività: SP I - Implementazione di soluzioni innovative in tema di architetture di sistemi di calcolo e di GRID computing per le attività R&S di punta dell’ENEA che richiedano l’utilizzo di risorse computazionali estremamente importanti.  Sul versante infrastrutturale il Progetto prevede la realizzazione di una piattaforma di calcolo di assoluta eccellenza in grado di erogare una potenza dell’ordine del Teraflop, corredata di una nuova classe di funzionalità GRID innovative; SP II - Studio di oggetti biologici dal punto di vista sistemico (in silico cell) e lo studio di sistemi naturali (comunità animali e sociali) secondo il paradigma dei sistemi complessi; SP III - Studio di sistemi tecnologici complessi e delle loro mutue interazioni, e la realizzazione di opportuni strumenti per il modelling, la simulazione e il controllo.

9. CRIAI – ENEA Il CRIAI è partner di ENEA nelle attività del SPI e del SPIII Nell’ambito del SPI per l’implementazione di soluzioni innovative in tema di architetture di sistemi di calcolo e di GRID computing, il CRIAI ha effettuato uno studio dei sistemi di monitoraggio per la realizzazione del sistema informativo delle risorse, secondo lo standard del GLUE Schema (http://glueschema.forge.cnaf.infn.it/)

10. Agenda • Agenda • Ruolo del CRIAI in ENEA-CRESCO • Ganglia • MAGO • MAGO-WEB • MAGO-CORE • MAGO-DB • Conclusione

11. CRIAI – Ganglia Dopo un’accurata fase di scouting è stato scelto il sistema di monitoraggio GANGLIA Il CRIAI ha messo a disposizione la propria rete come testbed del sistema di monitoraggio, costruito in modo da emulare le caratteristiche dell’infrastruttura dei nodi di calcolo ENEA nella quale il sistema andrà in produzione

12. CRIAI - Ganglia Il CRIAI sta realizzando la sperimentazione controllando sia le metriche di default di Ganglia che misure aggiuntive opportunamente implementate

13. Ganglia - Introduzione • Ganglia è un sistema di monitoraggio distribuito che permette di controllare diversi parametri di un gruppo di nodi di calcolo, come: • carico del processore • uso della memoria • I/O • spazio disco • …

14. Ganglia - Definizione Ganglia è un sistema di monitoraggio scalabile e distribuito per sistemi di calcolo ad alte prestazioni come i cluster ed i Grid. È basato su un disegno gerarchico destinato alle federazioni di cluster.

15. Ganglia - Tipo di comunicazione Poggia su un protocollo request/response per monitorare lo stato tra i cluster ed usa un albero di connessioni punto-punto attraverso i nodi rappresentativi dei clusters basato sul multicast per aggregare i loro stati.

16. Ganglia - Tecnologie usate Fa leva su tecnologie consolidate e diffuse quali : • XML per il trasporto dei dati • XDR per la portabilità dei dati • RRDtool per il salvataggio dei dati e visualizzazione grafica

17. Ganglia - Vantaggi e potenzialità Usa strutture di dati ed algoritmi che realizzano un overhead molto basso su ciascun nodo e favoriscono l’alta concorrenza dell’insieme dei nodi. L'implementazione è robusta, portata ad un vasto insieme di sistemi operativi e di architetture di processori, ed è attualmente in uso su moltissimi cluster nel mondo. È stato usato per collegare cluster attraverso campus universitari ed intorno al mondo e può essere configurato per controllare cluster con una grande quantità di nodi.

18. Ganglia - Possibilità di utilizzo È un sistema apprezzato in ambienti linux / unix per gestire siti eterogenei e complessi. Può essere integrato in architetture GRID, come strumento di monitoraggio delle risorse distribuite (performance evaluation) o come strumento di supporto al bilanciamento di carico (capacity planning)

19. Ganglia - Architettura Il sistema Ganglia è costituito da: • un processo Ganglia Meta Daemon (gmetad) ad ogni nodo nell’albero di connessioni • un processo multi-thread (gmond) attivo su ciascun nodo del cluster che si vuole monitorare • un web frontend basato sul PHP • tool aggiuntivi Il sistema memorizza i dati in un database RRD (Round Robin Database) ed attraverso rrdtool visualizza i grafici richiesti dall’utente attraverso la web application.

20. Ganglia - gmetad Il demone gmetad attivo sui nodi di ramificazione: • ottiene una collezione di dati ad intervalli predefiniti, dalle sorgenti dei suoi rami discendenti, • analizza l’XML collezionato, • salva tutte le metriche numeriche volatili nel database round-robin ed • esporta gli XML aggregati sulle socket TCP verso i client.

21. Ganglia - gmond gmond esplica quattro funzionalità: • monitorare i cambiamenti di stato negli host, • annunciare i cambiamenti rilevanti, • ascoltare lo stato di tutti gli altri nodi ganglia attraverso un canale unicast o multicast • e rispondere alla richiesta con una descrizione XML dello stato del cluster.

22. Agenda • Agenda • Ruolo del CRIAI in ENEA-CRESCO • Ganglia • MAGO • MAGO-WEB • MAGO-CORE • MAGO-DB • Conclusione

23. MAGO Si sta realizzando un sistema di monitoraggio dell’infrastruttura ENEA che si basa su Ganglia, ma è adattato alle specifiche esigenze e sfrutta tutte le potenzialità già presenti in ENEA-Grid, pur ponendosi in maniera trasversale rispetto ad esse

24. MAGO – Monitoring All Grid Object MAGO che sta per “Monitoring All GRID Object” in sintesi gestisce • il monitoraggio delle risorse di ENEA-Grid • ed il caricamento del Database delle Risorse

25. MAGO – Funzionalità Il sistema “MAGO: Monitoring All GRID Objects” indica il complesso delle varie funzionalità: • La memorizzazione di tutti i dati riguardanti le risorse disponibili nella rete di calcolo ENEA-Grid • Il monitoraggio di tutte le risorse della rete di calcolo ENEA-Grid • La comunicazione tra il database suddetto ed il sistema di ENEA-GRID

26. MAGO System • Monitoring Complex • magoupdate.sh • MSiteLoader • MSiteProvider • MMasterLoader • metric • Web Application MAGO • SignOn • MSetup • MMonitor • Menquiry mago.sql MAGO – Componenti • Il sistema MAGO è costituito da vari componenti

27. MAGO – Componenti Il sistema MAGO quindi si divide in: • MAGO – WEB • MAGO – CORE • MAGO – DB

28. Agenda • Agenda • Ruolo del CRIAI in ENEA-CRESCO • Ganglia • MAGO • MAGO-WEB • MAGO-CORE • MAGO-DB • Conclusione

29. MAGO – WEB • La parte WEB si compone di un Application Server e di una Web Application • Un application server è un sistema software che fornisce l'infrastruttura e le funzionalità di supporto, sviluppo ed esecuzione di applicazioni e componenti server side in un contesto distribuito. Si tratta di un complesso di servizi orientati alla realizzazione di applicazioni per il web, multilivello ed enterprise, con alto grado di complessità. • Una applicazione Web è una applicazione per Internet, a cui gli utenti accedono tramite un Web browser. Dal punto di vista del browser,l'interazione con una applicazione web è indistinguibile dall'accesso a un sito Web statico. Le pagine visualizzate dal browser, in questo caso, sono però generate dinamicamente dall'applicazione. La web application di MAGO è costruita secondo il pattern Model View Controller (MVC)

30. MAGO – WEB – Application Server • L’istanza tecnologica scelta per l’Application Server è JBoss • JBoss è un application server open source. E’ conforme a tutte le specifiche J2EE imposte dalla Sun Microsystems e può essere installato su tutte le piattaforme (compreso i mainframe AS400 e OS390) • Si tratta di un motore applicativo in grado di contenere e gestire applicazioni Web ed Enterprise scritte in Java secondo le specifiche J2EE. • L’utilizzo di questa tecnologia porta con sé il vantaggio di essere basato su standard e di supportare le ultime novità tecnologiche nell’ambito dello sviluppo java quali il motore di persistenza Hibernate e le specifiche Enterprise Java Bean (EJB ) 3.0.

31. MAGO – WEB – JBoss L’installazione della distribuzione di JBoss per una architettura hardware (es. INTEL) crea una directory jboss-*(es. 4.0.4) che contiene gli script di start del server, JARs, i set di configurazione del server e le working directories

32. MAGO – WEB – Integrazione JBoss e AFS Enea • Installazione del server JBoss su un PC dotato di sistema operativo Scientific Linux 4 e di un client AFS • Configurazione di JBoss in modo da estendere la pubblicazione delle sue applicazioni anche al sistema Enea-Grid • L’infrastruttura ENEA–Grid in questo modo è dotata di 2 tipi di server: • il web server Apache all’indirizzo www.afs.enea.it • l’application server JBoss ad un altro indirizzo IP (da definirsi) • In questo modo, richiamando da un browser, l’indirizzo: http://indirizzo_IP_server_JBoss/Nome_Applicazionesarà possibile visualizzare qualunque applicazione web che si trova nella directory /afs/enea.it/…./public_html • Si sottolinea che il web server Apache continua a funzionare secondo le attuali modalità di utilizzo, pubblicando le pagine HTML contenute in /afs/enea.it/…./public_html

33. MAGO – WEB – Integrazione JBoss e AFS Enea

34. MAGO – WEB – User Interface La Web Application di MAGO fornisce una interfaccia utente che garantisce le seguenti funzionalità: • l’accesso al sistema mediante le credenziali dell’utente in ENEA-Grid (klog) • l’utilizzo delle potenzialità fornite dai sistemi AFS ed LSF già presenti nell’infrastruttura ENEA-Grid • l’aggiunta di ulteriori servizi e funzionalità tuttora non presenti in ENEA-Grid

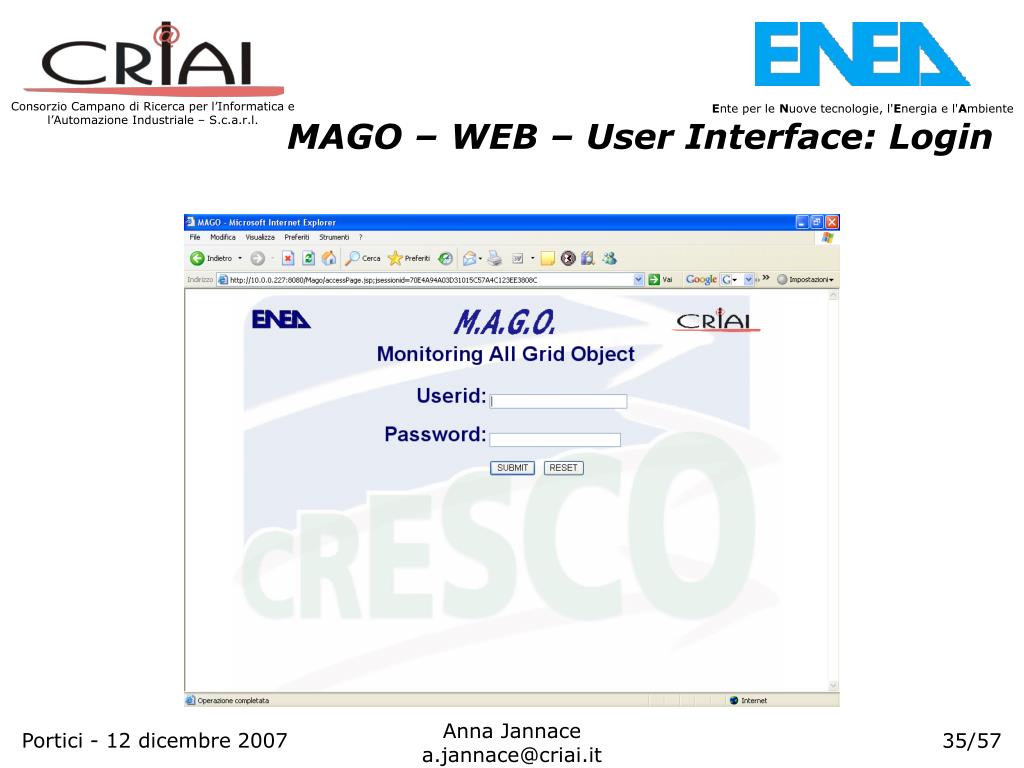

35. MAGO – WEB – User Interface: Login

36. MAGO – WEB – User Interface: Home

37. MAGO – WEB – User Interface – Componenti Attraverso un browser si possono utilizzare i seguenti componenti di MAGO: • MSetup che consente la configurazione del sistema di monitoraggio • MMonitor che consente la visualizzazione del monitoraggio globale con un opportuno sistema di allarmi • MEnquiry che consente la ricerca mirata nel DB di specifici dati monitorati richiesti

38. MAGO – WEB – User Interface – MSetup Il sistema MAGO è stato progettato in maniera da monitorare un insieme globale di risorse eterogenee e distribuite, configurabili mediante il componente MSetup. Si sottolinea che l’insieme dei nodi di calcolo ENEA-Grid, attualmente gestiti mediante LSF, è una parte delle risorse considerate.

39. MAGO – WEB – User Interface – MSetup Il componente MSetup: • Definisce ciascun SITO ENEA • Assegna a ciascun sito un insieme di HOST suddividendoli per gruppi multicast • Definisce ogni METRICA che si intende misurare • Definisce i RUOLI in base a gruppi di metriche e li assegna a gruppi di nodi, per facilitare la gestione di un numero elevato di risorse

40. Agenda • Agenda • Ruolo del CRIAI in ENEA-CRESCO • Ganglia • MAGO • MAGO-WEB • MAGO-CORE • MAGO-DB • Conclusione

41. MAGO – CORE – Architettura Il CORE del sistema MAGO è basato su un’architettura distribuita su tre livelli distinti • Livello Server Centrale • Livello Server di Sito • Livello Nodo

42. MAGO – CORE – Architettura

43. MAGO – CORE – Server Centrale A livello di Server centrale si divide nei seguenti elementi: • Server di monitoraggio di Ganglia • Database delle Risorse • Componente di caricamento del database: MMasterLoader

44. MAGO – CORE – Server di Sito Ogni Server di sito ha i seguenti componenti: • Server di monitoraggio di Ganglia (gmetad) • Client-core di monitoraggio di Ganglia (gmond) • Componente di caricamento del database locale di sito:MSiteLoader • Componente di fornitura dei dati verso il Server centrale:MSiteProvider

45. MAGO – CORE – Nodo Ogni Nodo della rete ENEA-Grid ha i seguenti componenti: • Client di monitoraggio (gmond) sempre attivo come servizio ed esso fornisce le informazioni standard di Ganglia • Metriche addizionali che vengono raccolte tramite l'esecuzione di script e fanno uso di gmetric per passare l'informazione a gmond • Ambiente locale MAGO • Script-sonda generalizzato per tutti i nodi magoupdate.sh

46. MAGO – CORE – Gestione centralizzata La gestione dei nodi è progettata in modo da essere il più centralizzata possibile, avvalendosi attualmente del file system distribuito AFS di ENEA, ma estensibile ad altri diversi canali di comunicazione

47. MAGO – CORE – Gestione centralizzata • Il componente script-sonda magoupdate è installato una sola volta su un server (in AFS e/o altro tipo) • Viene eseguito ad una cadenza temporale prestabilitain maniera automatizzata sulla lista di tutti nodi configurati da MSetup La conseguenza diretta di tale meccanismo è che il componente si auto-installa e si auto-aggiorna su tutti i nodi

48. MAGO – CORE – Gestione centralizzata del Nodo il componente magoupdate.sh posizionato in /afs/enea.it/project/cresco/LA1/cresco_sp12_criai/soft/mago esplica le seguenti funzionalità: • Verifica l'accessibilità ad AFS (se non è accessibile termina o provvede a ricevere le informazioni da canali alternativi) • Copia la versione aggiornata di magoupdate.sh (oppure se non ancora presente installa lo script) sul nodo • Copia da AFS sul nodo • La lista delle metriche da misurare per il nodo stesso • La tabella dei tempi di rilevazione delle misure per le metriche al punto a) • Tutti gli script definiti nella lista al punto a) che effettuano le misure in locale sul nodo • Aggiorna il crontab locale dell' utente “mago”

49. MAGO – CORE – Gestione centralizzata del Nodo Il componente in esecuzione sul singolo nodo per effetto diretto delle operazioni di copia delle metriche e di aggiornamento del crontab locale, genera le seguenti conseguenze: • Esecuzione dei rispettivi script secondo la tempistica stabilita dal crontab (cioè misura dei parametri sul nodo) • Accodamento del risultato ottenuto da ciascuno script a gmond (Ganglia) mediante gmetric • Invio automatico, grazie all’esecuzione di gmond, del file XML di Ganglia sulla porta 8649 (default) contenente anche i valori delle metriche aggiunte ed eseguite

50. Agenda • Agenda • Ruolo del CRIAI in ENEA-CRESCO • Ganglia • MAGO • MAGO-WEB • MAGO-CORE • MAGO-DB • Conclusione
