Az Interface-ek háborúja

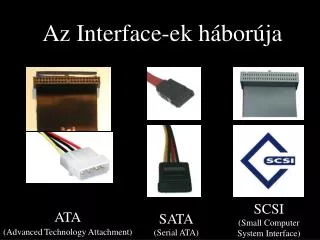

1. Az Interface-ek háborúja ATA (Advanced Technology Attachment) SCSI (Small Computer System Interface) SATA (Serial ATA)

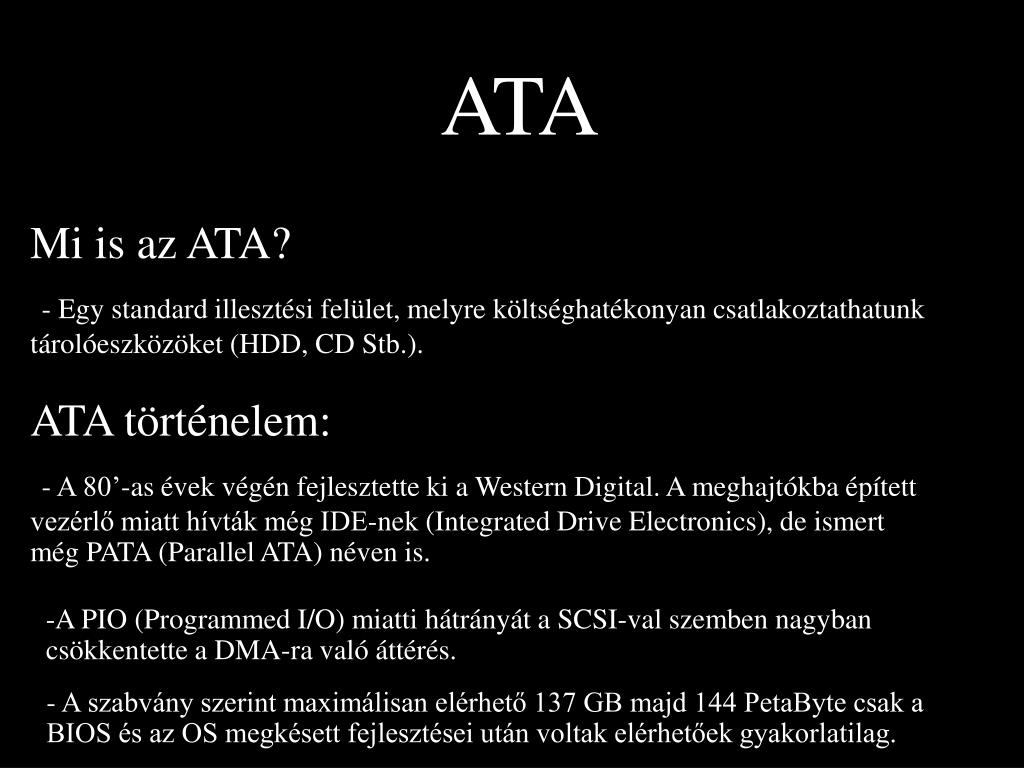

2. ATA ATA történelem: - A 80’-as évek végén fejlesztette ki a Western Digital. A meghajtókba épített vezérlő miatt hívták még IDE-nek (Integrated Drive Electronics), de ismert még PATA (Parallel ATA) néven is. Mi is az ATA? - Egy standard illesztési felület, melyre költséghatékonyan csatlakoztathatunk tárolóeszközöket (HDD, CD Stb.). • A PIO (Programmed I/O) miatti hátrányát a SCSI-val szemben nagybancsökkentette a DMA-ra való áttérés. • A szabvány szerint maximálisan elérhető 137 GB majd 144 PetaByte csak aBIOS és az OS megkésett fejlesztései után voltak elérhetőek gyakorlatilag.

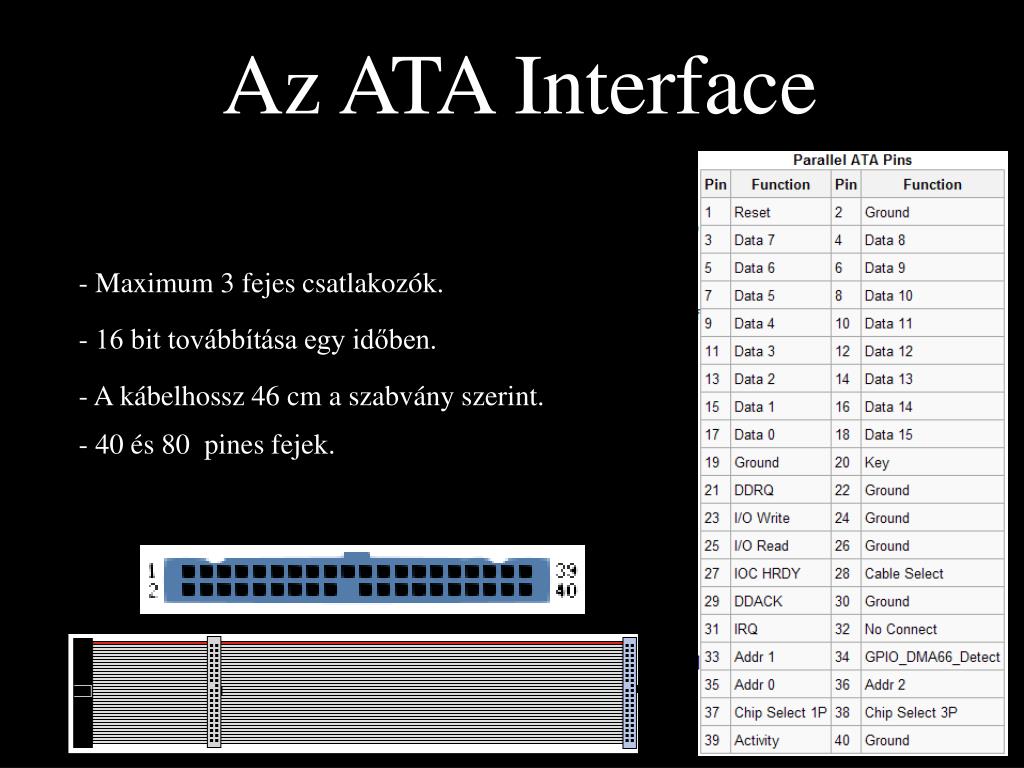

3. Az ATA Interface • Maximum 3 fejes csatlakozók. • 16 bit továbbítása egy időben. • A kábelhossz 46 cm a szabvány szerint. • 40 és 80 pines fejek.

4. Master/Slave és az árnyoldalak… Mi történik ha kettő eszközt csatlakoztatunk a kábelre? Az egyik meghatjó a Master (mester), míg a másik a Slave (szolga) nevet kapja.Mi alapján? Elterjedt módszer a Cable Select módszer, ahol a kábelen való elhelyezkedésétől függ. (40 Pin-es csatlakozónál a Slave van a kábel végén, míg 80 Pin esetén fordítva).További megoldás a meghajtók átkonfigurálása Jumper-ek segítségével. Sok tévhittel ellentétben, a master és slave felosztás nem jár elsőbbségi jogokkal egyikmeghajtó számára sem. Ugyanis hogy ki használja a csatornát, azt az OS dönti el.

6. Bemutatkozik a SATA Mi is a SATA? - A Sata egy Busz technologia (2003), melyet elsősorban arra terveztek, hogy adatokat továbbítsanak a HDD-hez és vissza. Tekinthetjük akár az ATA utódjának is. A marketing szöveg amiért váltani ‘kell’: - A SATA első változata (SATA I vagy SATA/150) másodpercenként 150 Megabyte adatot képes továbbítani. A SATA II (SATA/300) már 300-at, illetve a készülő SATA III már 600-at. Ez mind szép és jó, de: - egy átlagos HDD olvasása ~50 Megabyte másodpercenként. Viszont Ami már praktikusabb érv a SATA mellett az a kisebb csatlakozó, kisebb energiaigény és a Hot-Plug lehetőség.

7. Mitől más még a SATA? Minden meghajtó külön kábelt és sebességet kapott. Hot-Swapping (Futásidőben felcsatolható és kivehető meghajtók (Mint egy Pendrive)) NCQ (Native Command Queueing). A meghajtó egyszerre több utasítást is kaphatnakés olyan sorrendben hajtják végre, ahogy a leggyorsabban megtehető. A SATA meghajtók csatlakoztathatóak a SAS (Serial Attached SCSI) vezérlőkhöz,míg egy SAS meghajtóról ez nem mondható el fordítva.

8. A SATA lelke: a csatlakozó. Az Adatkábel: 7 Pin-es csatlakozóban végződik a maximálisan 1 méter hosszú kábel.A vékony kábel kevésbé zavaró a léghűtésnél.A csatlakozót jóval nehezebb fejjel lefelé rádugni az eszközre, mint az ATA-nál. A Tápkábel: 15 Pin-es, nehezen téveszthető össze az adatkábellel.Három feszültséget képes szolgáltatni: 3.3 V, 5 V, 12 V. Az áramot feszültségenként 3 Pin szolgáltatja és 5 Pin pedig földelés.

9. SCSI, avagy a vén gepárd. SCSI terjedése: - A ’86-os szabványosítást követően általánosan elterjedté vált a Sun és Apple számítógépeken. Az olcsónak számító PC-nek elegendő volt az ATA. Mi is az SCSI? - A SCSI valójában egy alapvető Interface és utasításkészlet, melynek feladata az adattovábbítás külső és belső eszközökön egyaránt. • Csatlakoztathatóak rá: HDD, szalagos tároló, optikai meghajtó, nyomtató, lapolvasó • Napjainkban szinte egyeduralkodó a szervergépek világában, illetve a legprofibb • PC-k világában.

10. Zavar a szabványokkal Kiemelt szabványok: SCSI 1:1986-os szabvány, mely maximálisan 5 Megabyte-ot tudott szállítani, ugyanakkor 6 illetve 25 méteres kábelhosszt engedett meg. 8 bitet szállított egyidőben. Jelenleg 9 szabvány létezik, de ugyanakkor csak a legnagyobb SCSI-vezérlő gyártó több mint 100 félét gyártott az elmúlt évek alatt. Ultra 3:1999-es szabvány, mely maximálisan 160 Megabyte-ot képes szállítani, 12 méteren.Megjelent benne CRC (Cyclic Redundancy Check) és a Domain Validation. Ultra-640:A leggyorsabb párhuzamos SCSI mód, mely másodpercenként 640 Megabyte-ot szállít.Azonban a kábelek rövidsége miatt a gyártók nagyobb fantáziát látnak a SASSCSI-ban.

12. SCSI csatlakozók és utasításkészletek A SCSI parancsprotokollja: A kezdeményező elküld egy byte-ot, mely a parancsot tartalmazza, majd utána minimum még 5-öt, mely a paramétereket tartalmazza. Válaszok: success, error, busy. A csatlakozók nincsenek szabványosítva. A gyakorlatban 50-, 68- és 80- Pin-es csatlakozókat találkozhatunk. SCSI utasításokból 60 darab van. Ezeket négyféle módon osztályozhatjuk:olvasó, író, kétirányú és nem adat jellegű. Példaként pár: Send Diagnostic (Működőképesség kérése vagy küldése)Format unit (Egység formázása)Read capacity (a tároló kapacitását kéri le)Start/Stop unit (az egységet kapcsolja be/ki)

13. A vértelen összecsapás:SATA vs SCSI SCSI-ra nem csupán tárolók köthetőek. A SCSI 127 eszközt képes lekezelni szemben a SATA 1 eszközével. A SATA maximális átviteli sebessége 300 MB, míg a SCSI 640-re képes. A Kábelhossz SATA-nál 1 méter, míg egy ULTRA-3-as SCSI-nál 12 méter. Az iSCSI szabvány segítségével hálózaton keresztül gyors és távoli adatküldés/kérés. A SCSI meghajtók óriási és folyamatos terhelésre lettek tervezve, garanciájuk 5 év általában. A SATA meghajtók közvetlenül csatlakoztathatóak a SASSCSI vezérlőkbe. A SATA meghajtók és vezérlők árai jócskán töredékei a SCSI-s megfelelőjének.
