  1. Tolerance ManagerUn Concept métier

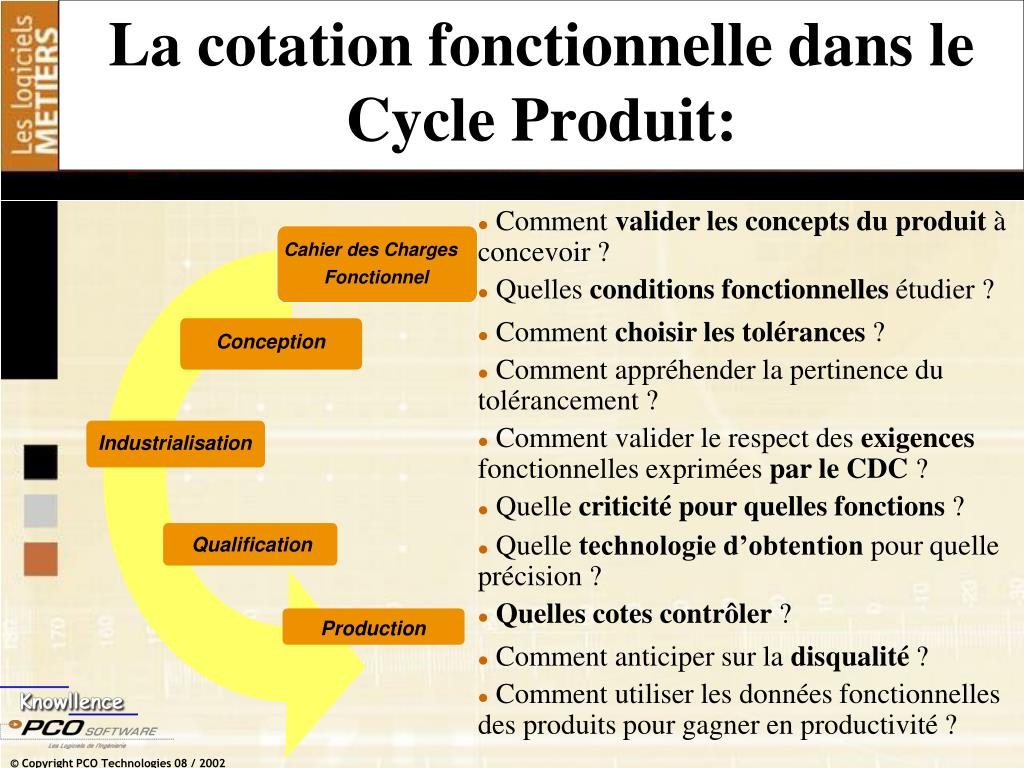

  2. Cahier des Charges Fonctionnel Conception Industrialisation Qualification Production La cotation fonctionnelle dans le Cycle Produit: • Comment valider les concepts du produit à concevoir ? • Quelles conditions fonctionnelles étudier ? • Comment choisir les tolérances ? • Comment appréhender la pertinence du tolérancement ? • Comment valider le respect des exigences fonctionnelles exprimées par le CDC ? • Quelle criticité pour quelles fonctions ? • Quelle technologie d’obtention pour quelle précision ? • Quelles cotes contrôler ? • Comment anticiper sur la disqualité ? • Comment utiliser les données fonctionnelles des produits pour gagner en productivité ?

  3. Les principales fonctionnalités (1/3) • Déclarer des chaînes de cotes dimensionnelles, d’efforts, multi-physiques, non-linéaires. • Déclarer des chaînes de cotes linéaires. • Effectuer un tolérancement économique • accès aux normes de tolérances par technologie. • calcul statistique • Visualiser l’ensemble des interactions des cotes fonctionnelles.

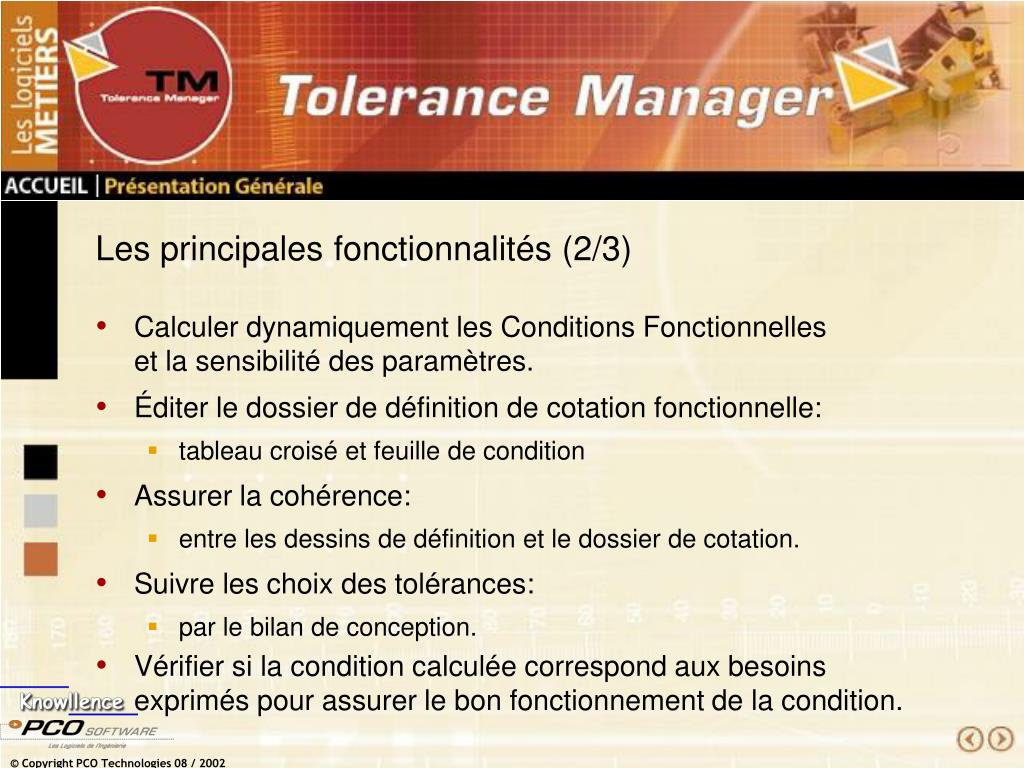

  4. Les principales fonctionnalités (2/3) • Calculer dynamiquement les Conditions Fonctionnelles et la sensibilité des paramètres. • Éditer le dossier de définition de cotation fonctionnelle: • tableau croisé et feuille de condition • Assurer la cohérence: • entre les dessins de définition et le dossier de cotation. • Suivre les choix des tolérances: • par le bilan de conception. • Vérifier si la condition calculée correspond aux besoinsexprimés pour assurer le bon fonctionnement de la condition.

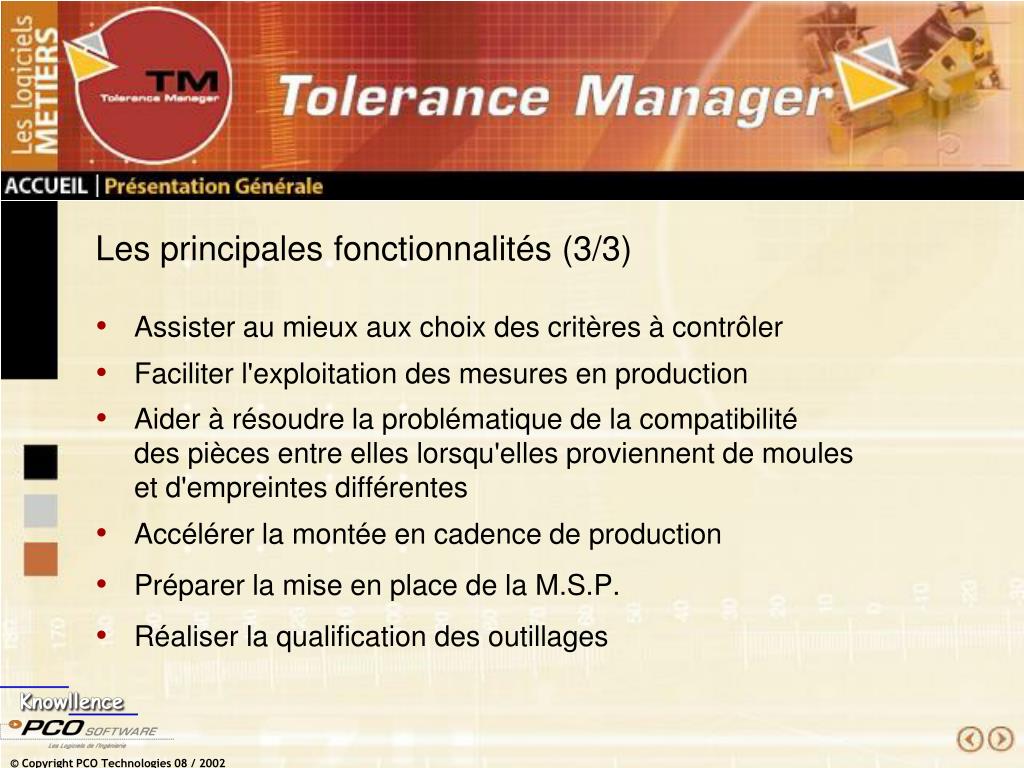

  5. Les principales fonctionnalités (3/3) • Assister au mieux aux choix des critères à contrôler • Faciliter l'exploitation des mesures en production • Aider à résoudre la problématique de la compatibilité des pièces entre elles lorsqu'elles proviennent de moules et d'empreintes différentes • Accélérer la montée en cadence de production • Préparer la mise en place de la M.S.P. • Réaliser la qualification des outillages

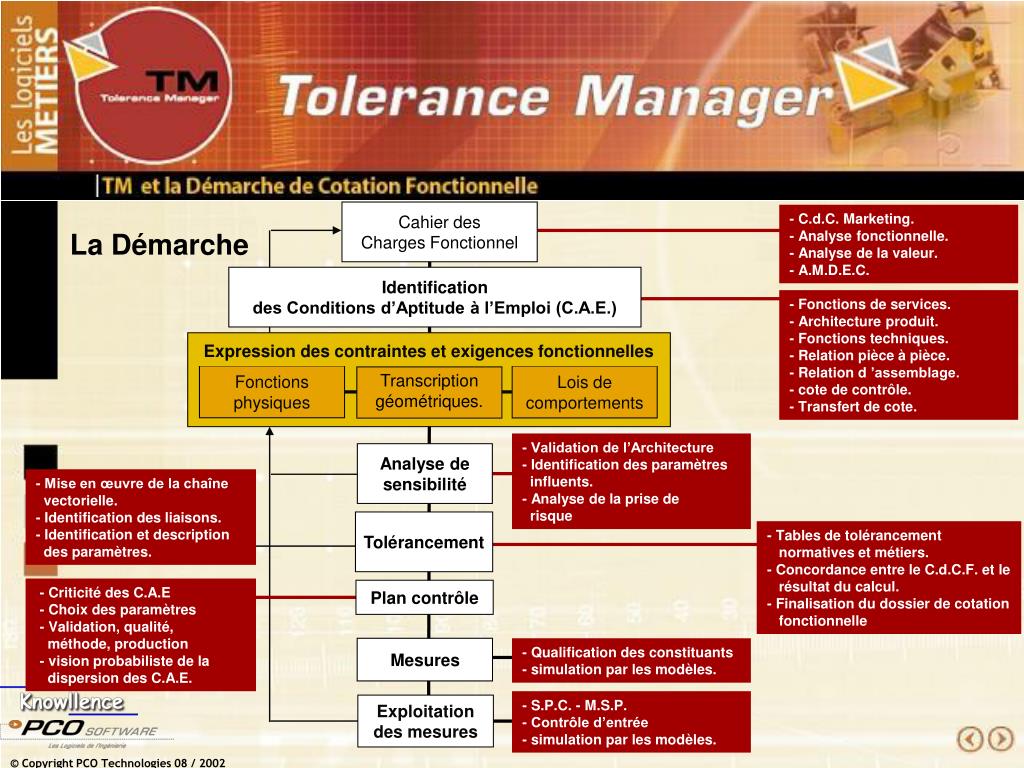

  6. Identification des Conditions d’Aptitude à l’Emploi (C.A.E.) Cahier des Charges Fonctionnel Analyse de sensibilité Tolérancement Plan contrôle Mesures - C.d.C. Marketing.- Analyse fonctionnelle.- Analyse de la valeur.- A.M.D.E.C. La Démarche - Fonctions de services.- Architecture produit.- Fonctions techniques.- Relation pièce à pièce.- Relation d ’assemblage.- cote de contrôle.- Transfert de cote. Expression des contraintes et exigences fonctionnelles Transcription géométriques. Fonctions physiques Lois decomportements - Validation de l’Architecture- Identification des paramètres influents.- Analyse de la prise de risque - Mise en œuvre de la chaîne vectorielle.- Identification des liaisons.- Identification et description des paramètres. - Tables de tolérancement normatives et métiers.- Concordance entre le C.d.C.F. et le résultat du calcul.- Finalisation du dossier de cotation fonctionnelle - Criticité des C.A.E - Choix des paramètres - Validation, qualité, méthode, production - vision probabiliste de la dispersion des C.A.E. - Qualification des constituants- simulation par les modèles. - S.P.C. - M.S.P.- Contrôle d’entrée- simulation par les modèles. Exploitationdes mesures

  7. Le Gestionnaire de Paramètres centralise les données fonctionnelles de vos projets Le poids est un pourcentage et représente le poids de la dispersion de la cote fonctionnelle dans la condition La sensibilité donne l’importance d’une cote dans une condition Cotes Fonctionnelles Conditions Fonctionnelles C.A.E. Tables de tolérances Fenêtre d’information Modification des nominaux et des tolérances

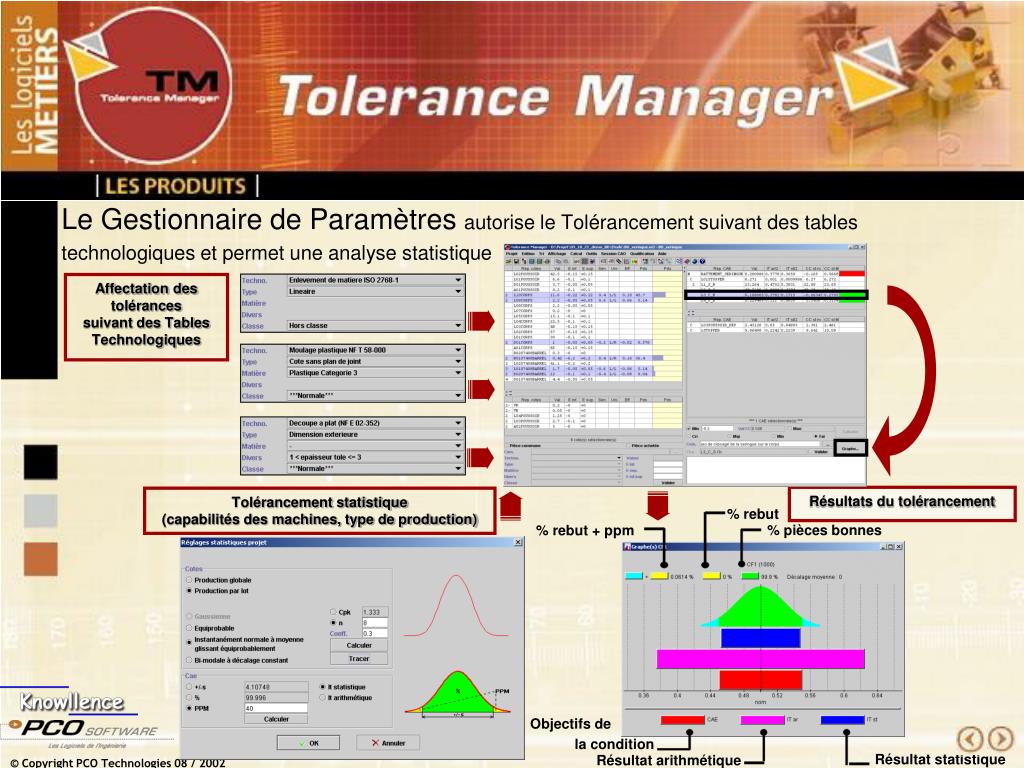

  8. Le Gestionnaire de Paramètres autorise le Tolérancement suivant des tables technologiques et permet une analyse statistique Affectation des tolérances suivant des Tables Technologiques Résultats du tolérancement Tolérancement statistique(capabilités des machines, type de production) % rebut % pièces bonnes % rebut + ppm Objectifs de la condition Résultat statistique Résultat arithmétique

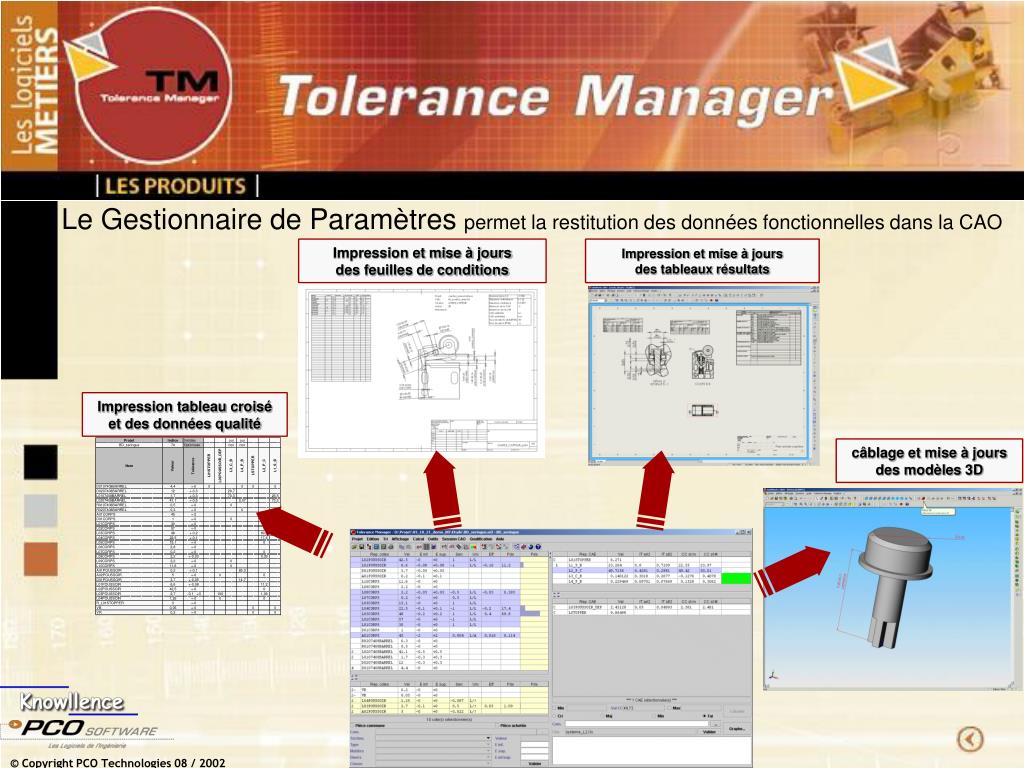

  9. Le Gestionnaire de Paramètres permet la restitution des données fonctionnelles dans la CAO Impression et mise à joursdes feuilles de conditions Impression et mise à joursdes tableaux résultats Impression tableau croiséet des données qualité câblage et mise à joursdes modèles 3D

  10. L’Éditeur de Courbes Cartographiées pour introduire des contraintes multi-physiques dans le tolérancement

  11. MEDICAL-COSMETIQUE • EDUCATION • ELECTRO-MECANIQUE • MACHINE SPECIALE - BE • TRANSPORT - INDUSTRIE

  12. Tolerance Manager : un concept métier Votre contact : +33 (0)381 382 950 – info@knowllence.com – www.knowllence.com
