Monitoring

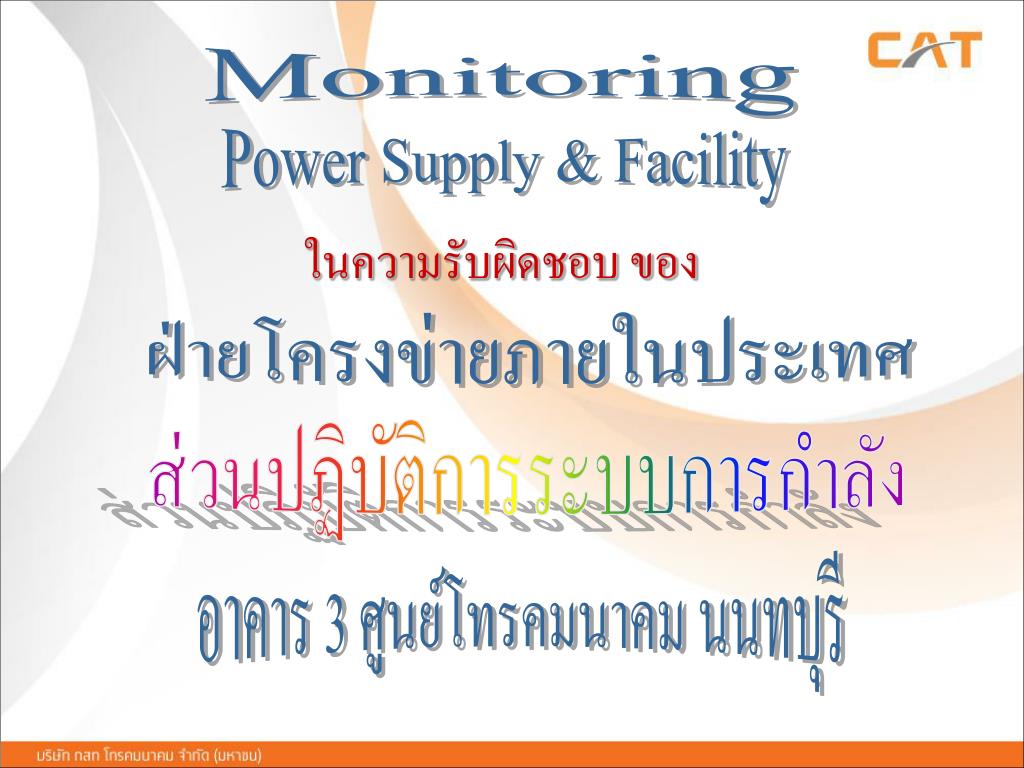

1. Monitoring Power Supply & Facility ในความรับผิดชอบ ของ ฝ่ายโครงข่ายภายในประเทศ ส่วนปฏิบัติการระบบการกำลัง อาคาร 3 ศูนย์โทรคมนาคม นนทบุรี

2. Browserคลองหลวง Browser พระโขนง Browserยานนาวา Browser ฉะเชิงเทรา DB Serverส่วนปฏิบัติการระบบการกำลัง (นนทบุรี) Alerter Detector Administrator Web Server Logical Network Configuration CAT Intranet CommServer EMU(Pemon) ติดตั้ง ตาม Node ต่างๆ CAT Metronet E-Mail โทร:มือถือ

3. Browser คลองหลวง Browserพระโขนง Browserยานนาวา Browser ฉะเชิงเทรา Physical Network Configuration CAT Intranet CAT Metronet Server ส่วนปฏิบัติการระบบการกำลัง (นนทบุรี) PEMoN ติดตั้งตาม Node ต่างๆ PEMoN ติดตั้งตาม Node ต่างๆ PEMoN ติดตั้งตาม Node ต่างๆ

4. Network Management System (Power Supply Monitoring)

7. PEMON • Power and Environment Monitoring System • ตรวจสอบ / วัด • สภาพแวดล้อมภายในของห้อง(Node) - อุณหภูมิ (Temp) , ความชื้น (Humi) , ควัน (Smoke) • วัดค่าทางไฟฟ้ากระแสสลับ(AC) ระบบ ไฟ (Single Phase , 3 Phase) - วัดแรงดัน (Voltage) ,กระแส (Ampare) , กำลังไฟ(Watt) , ความถี่ (Hz) ของ Rectifier, Charger , Converter, UPS • วัดค่าทางไฟฟ้ากระแสตรง (DC) - วัด แรงดัน (Voltage) - กระแส (Ampare) ของ Batt แต่ละลูก หรือ แต่ละ String (48 Volt ) • ที่มีช่องต่อเชื่อมแบบ Ethernet สำหรับต่อเชื่อม กับ คอมพิวเตอร์ • แบบ Real Tme

8. Monitoring LAN Power Supply & Facility ACU DCU ECU

9. ตรวจสอบ อุปกรณ์ และ สภาพแวดล้อม ตรวจสอบ :อุณหภูมิ ความชื้น และ Smoke ตรวจวัด : ค่าทางไฟฟ้ากระแสสลับ ได้แก่ แรงดัน , กระแส ความถี่ และ กำลังไฟฟ้ากระแสสลับ ตรวจวัด :ค่าทางไฟฟ้ากระแสตรงของแบตเตอรี่ มีการเก็บข้อมูล ของแบตเตอรี่แต่ละลูก และข้อมูลแบตเตอรี่แต่ละแถว การตรวจวัด แบตเตอรี่ทำให้ทราบถึงสภาพของแบตเตอรี่ โดยจะมีการแจ้งเตือน เมื่อค่าที่วัดได้เกินค่าเงื่อนใขที่ตั้งไว้ สำหรับแบตเตอรี่แต่ละลูกหรือ แต่ละแถว

10. PEMON • Power and Environment Monitoring System ACU • วัด/ตรวจสอบ ค่าทางไฟฟ้ากระแสสลับ(AC) • ระบบ Single Phase , 3 Phase) • วัดแรงดัน (Voltage) • กระแส (Ampare) • กำลังไฟ(Watt) • ความถี่ (Hz) ของ Rectifier, Charger , Converter, UPS

11. Ph 1 Ph 2 Ph 3 Batt 1 Stirng(4ลูก) 54.1Volt / 0.1 Amp ไฟ AC 3 Phase

14. PEMON • Power and Environment Monitoring System DCU • วัด/ตรวจสอบ ค่าทางไฟฟ้ากระแสตรง(DC) • วัดแรงดัน (Voltage) • วัดกระแส (Ampare) ของ Batt แต่ละลูก หรือ แต่ละ String (48 Volt ) ของ Rectifier , Charger , UPS

15. EMU • ตรวจสอบ / วัด • สภาพแวดล้อมภายในของห้อง(Node) • อุณหภูมิ (Temp) • ความชื้น (Humi) • ควัน (Smoke) • ที่มีช่องต่อเชื่อมแบบ Ethernet สำหรับต่อเชื่อม กับ คอมพิวเตอร์ • แบบ Real Tme

16. Equipment EMU (Environment Monitoring Unit ) เป็นอุปกรณ์เก็บข้อมูล ประมวลผล แสดงผล และสื่อสารกับคอมพิวเตอร์ ACU( AC unit ) เป็นอุปกรณ์ตรวจวัดค่าทางไฟฟ้ากระแสสลับ ได้แก่แรงดัน , กระแส , ความถี่และกำลังไฟฟ้า โดยส่งข้อมูลที่วัดค่าได้แก่ EMU ผ่านพอร์ท RS485 DCU ( DC unit ) เป็นอุปกรณ์ตรวจวัดค่าทางไฟฟ้ากระแสตรง ได้แก่แรงดันของแบตเตอรี่ทุกลูก และ กระแสของแบตเตอรี่แต่ละแถว โดยส่งข้อมูลที่วัดค่าได้แก่ EMU ผ่านพอร์ท RS485

17. Temperature/Humidity Sensor ตัวตรวจวัดอุณหภูมิและความชื้น โดยเชื่อมต่อที่ช่องวัดอุณหภูมิ/ความชื้น ของ EMU AC current Sensor ตัวตรวจวัดกระแสไฟกระแสสลับโดยเชื่อมต่อที่ช่องวัดกระแสสลับของ ACU DC current Sensor ตัวตรวจวัดกระแสไฟกระแสตรง โดยเชื่อมต่อที่ช่องวัดกระแสตรงของ DCU Smoke Detector ตัวตรวจจับควันแบบ photoelectric โดยเชื่อมต่อที่ช่องรับ input ของ EMU Door Sensor ตัวตรวจจับการเปิดปิดประตูแบบแม่เหล็ก โดยเชื่อมต่อที่ช่องรับ input ของ EMU Sensor

18. ตรวจวัดค่าทางไฟฟ้ากระแสสลับ ได้แก่ แรงดัน , กระแส , ความถี่ และ กำลังไฟฟ้ากระแสสลับ ตรวจวัดค่าทางไฟฟ้ากระแสตรงของแบตเตอรี่ มีการเก็บข้อมูลของแบตเตอรี่แต่ละลูก และข้อมูลแบตเตอรี่แต่ละแถว การตรวจวัดแบตเตอรี่ทำให้ทราบถึงสภาพของแบตเตอรี่ โดยจะมีการแจ้งเตือนเมื่อค่าที่วัดได้เกินค่าเงื่อนใขที่ตั้งไว้สำหรับแบตเตอรี่แต่ละลูกหรือแต่ละแถว Power Monitoring

19. ตัวตรวจจับกระแสไฟฟ้าสลับตัวตรวจจับกระแสไฟฟ้าสลับ ชนิด clamp on เป็นชนิดที่สามารถเปิดที่คล้องกระแสได้ สามารถเปิดคล้องครอบสายไฟฟ้าที่ตำแหน่งใดก็ได้ของเส้นที่ต้องการวัด ทิศทางที่ถูกต้องตามลูกศรที่ด้านล่างของตัวตรวจจับกระแส ส่วนปลายสายสัญญาณที่ออกจากตัวตรวจจับกระแสไฟต่อเข้ากับ ACU ที่ช่องวัดกระแส IAC1 – IAC3 การวัดค่ากระแสไฟฟ้ากระแสสลับ AC current sensor (Clamp on Type)CTL-16-CLS

20. ตรวจวัดกระแสIAC1-IAC3 Plug type 2 pin connector AC current sensor Clamp on Type การวัดค่ากระแสไฟฟ้ากระแสสลับ

21. โดยต่อสายสัญญาณจากจุดวัดแรงดัน (เส้นเดียวกับที่วัดกระแสไฟฟ้า) ไปยังช่องรับแรงดัน VAC1 – VAC3 ของ ACU ให้มีหมายเลขตรงกับช่องรับกระแสไฟฟ้า IAC1 – IAC3 Neutral VAC1 VAC2 Plug type 4 pin connector VAC3 ตรวจวัดแรงดันVAC1-VAC3 การวัดค่าแรงดันกระแสสลับ และกำลังไฟฟ้า • ขณะต่อสายสัญญาณวัดค่าแรงดันควรตัดวงจรจากแหล่งจ่ายต้นทางเพื่อความปลอดภัย

22. การติดตั้งสายสัญญาณสื่อสารและแหล่งจ่ายไฟการติดตั้งสายสัญญาณสื่อสารและแหล่งจ่ายไฟ

23. การติดตั้ง อุปกรณ์แรงดันแบตเตอรี่

24. การติดตั้งตัวตรวจวัดค่ากระแสตรง ( DC current sensor )

25. View Status DC Status View Status AC Status System Setting DC Status AC Status System Setting Control Log event Log data Sensor Config. Log Event/Data Menu

26. DC Status

27. AC Status

28. Log DC

29. Log AC

30. Log Temp/Humid
