《 全国饮用水源地环境保护规划 》 全国饮用水源地调查数据采集系统 使用培训. 国家环境保护总局污染控制司 国家环境保护总局信息中心 2006 年 12 月. 第一部分 总体概述 系统目标 系统结构 数据结构 第二部分 功能介绍 系统流程 系统功能. 主要内容.
E N D

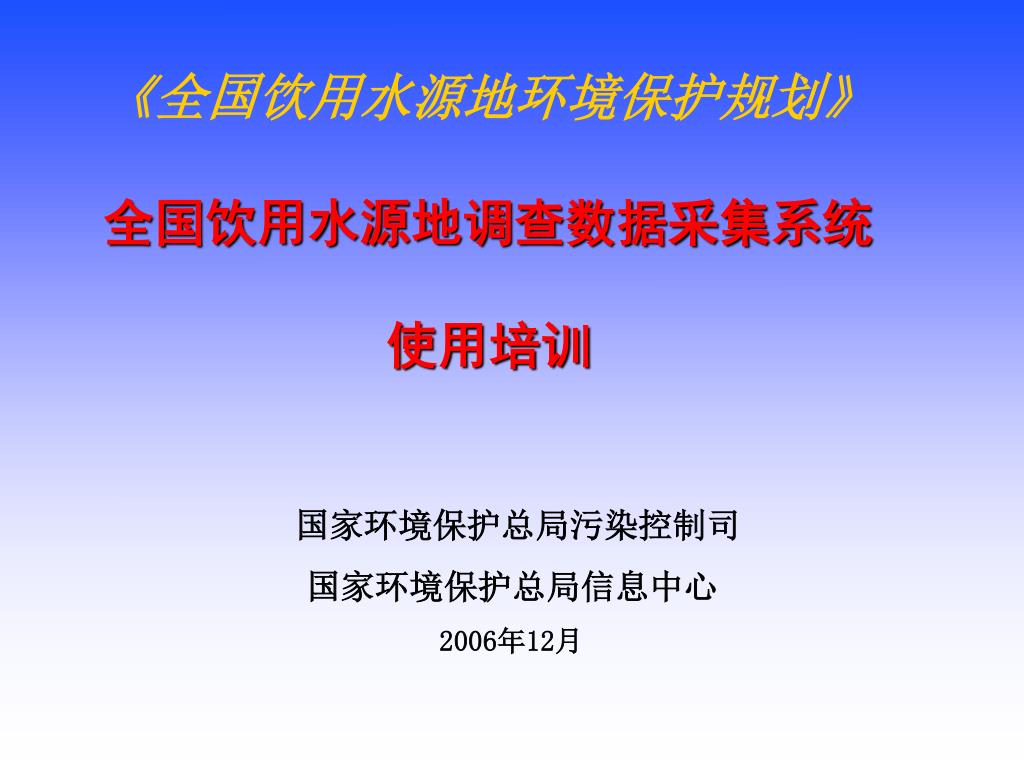

《全国饮用水源地环境保护规划》 全国饮用水源地调查数据采集系统 使用培训 国家环境保护总局污染控制司 国家环境保护总局信息中心 2006年12月
第一部分 总体概述 系统目标 系统结构 数据结构 第二部分 功能介绍 系统流程 系统功能 主要内容
根据国家环保总局《全国饮用水源地环境保护规划》编制工作的要求，配合饮用水源地调查工作，开发完成《全国饮用水源地调查数据采集系统》，为全国水源地调查数据的采集、汇总和上报提供信息化工具，实现全国饮用水源地调查数据的集中汇总，为全国饮用水水源地环境保护规划编制和饮用水源地监管提供数据支持和技术服务。根据国家环保总局《全国饮用水源地环境保护规划》编制工作的要求，配合饮用水源地调查工作，开发完成《全国饮用水源地调查数据采集系统》，为全国水源地调查数据的采集、汇总和上报提供信息化工具，实现全国饮用水源地调查数据的集中汇总，为全国饮用水水源地环境保护规划编制和饮用水源地监管提供数据支持和技术服务。 系统目标
数据采集软件系统结构 系统设置 数据填报 数据查询 基础数据库 数据导出 数据导入
省级用户 数据结构 数据汇总 国家级用户 数据汇总 全国饮用水源地调查数据采集系统 重新核定和补充划分后上报的饮用水水源保护区登记表 1 饮用水水源地环境保护规划工程项目统计表 8 城市基础信息调查表 3 饮用水水源地基础状况调查表 28 饮用水水源地环境质量状况评价表 7 削减量计算核定表 1 上报 数据录入 数据录入 地市级用户 县（区）用户 数据导出 数据汇总
系统流程 本系统分为区县级、地市级、省级、国家级等 四级用户，每级用户的系统流程如下： 区县级 区县上报 数据包 初始化 基础信息 设置 饮用水源地 数据录入 数据审核 数据导出 数据查询 数据修改 口令设置 地市级 地市上报 数据包 初始化 数据导入 城市基础 信息录入 数据审核 数据导出 区县上报 数据包 数据查询 重新上报 数据 口令设置
初始化 数据导入 数据审核 数据导出 数据查询 重新上报 数据 口令设置 系统流程图 省级 省级上报 数据包 地市上报 数据包 国家级 初始化 数据导入 数据审核 形成国家 基础数据 数据查询 省级上报 数据包 重新上报 数据 口令设置
地区代码 流域范围 填报年度 城市基础信息调查表 数据表间关系 初始化表 基础信息表 饮用水源地编码 饮用水水源地基础状况调查表 饮用水水源地环境质量状况评价表 饮用削减量计算核定表 饮用水水源保护区登记表 环境保护规划工程项目统计表
系统功能 初始化 饮 用 水 源 地 数 据 采 集 系 统 基础信息设置 数据查询 数据录入 数据修改 数据导入导出 口令设置
初始化功能 在首次使用本系统时，需要设置用户的使用级别和所在地区代码，设置所在地区的流域范围，数据采集的年度。 基础信息设置 区县级用户通过本功能对饮用水源地进行编码，通过选择水系代码、水源地类型、水源地序号，组成本辖区内的所有饮用水源地编码，录入水源地名称。 数据录入 本功能实现城市基础信息、饮用水源地信息、饮用水水源地环境质量状况评价信息、削减量计算核定等数据表的录入和修改。区县级不需录入城市基础信息。 功能简介
数据查询 通过本功能对城市基础信息、饮用水源地信息、饮用水水源地环境质量状况评价信息、削减量计算核定等数据表、地区代码表、流域代码表、地表水、地下水污染物代码表进行查询。 数据导入 通过本功能将下一级上报的数据包导入到本级系统的基础数据库中，实现数据的集中汇总。同时可以实现本级系统多台计算机录入数据的集中汇总。 数据导出 通过本功能将本级基础数据库的全部数据导出并生成一个数据包，将数据包上报到上一级系统中并可实现数据备份。 功能简介
系统代码表 • 地区代码表 • 按照国家统计局公布的最新县及县以上行政区划代码（截止2005年12月31日）编制。（3235个代码） • 行政编码以水资源所在地行政区域为依据，9位阿拉伯数字。其中 • 第1-2位表示省（自治区、直辖市）。（河北省130000000） • 第3-4位表示地（市）。 （石家庄市130100000） • 直辖市所属区相于地（市）级（北京市东城区110101000） • 第5-6位表示县（市辖区、地辖市、县级市、旗）。 • （石家庄市长安区130102000） • 第7-9位表示镇、街道（本系统指定为000）
系统代码表 • 流域代码表 • 参照国家环境保护总局环境系统水系代码进行了修订。（4051个代码）（例：温榆河 CB010301，为8位代码） CA-CB CB CB010000 CB010300 CB010301 一级流域 二级流域 一级支流 二级支流 三级支流 海滦河流域 海河流域 海河 北运河 温榆河
饮用水源地编码设置 饮用水水源地编码采用以下方法： 编码由全国环境系统水系编码（6位）、行政编码（9位）、水源类型编码（1位）及序号（1位）等四层组成，共17位。 水系编码 行政编码 水源地类型编码 序号 9位 370102000 济南市 历下区 1位 S 河道型 1位 1 8位 DE010000漳卫新河 DE010300 六五河 直接录入 通过选择录入 通过初始化录入
地表水污染物代码表 • 按照国家《地表水环境质量标准》（GB3838-2002）编制了地表水污染物代码表。（125个代码） • 例如：代码 011 名称：化学需氧量 • 地下水污染物代码表 • 按照国家《地下水质量标准》（GB3838-2002）编制了地表水污染物代码表。（40个代码） • 例如：代码 002 名称：色（度）
1.口令设置 初始口令：1234567890
系统运行环境 • 操作系统: Windows2000/XP • 浏览器: IE 6.0或更高版本 • Office软件 MS office2000/2003 • 硬件环境： • CPU：P3/P4以上，内存：256MB以上 • 硬盘：20G以上
软件使用常见问题汇总 国家环境保护总局信息中心
网络下载，邮箱名称yysydhjbh@126.com, 密码20061001, 14个文件，修改安装文件后缀，setup.exe, SETUP.LST 安装环境 Windows 2000, Office 2000以上 默认安装路径 C:\program files\Waterhead\ 登录初始化口令：1234567890，设置使用口令，6位 安装问题
设置 所在省、地市、区县 设置 流域，可以修改代码上下限 设置 年度 基础信息设置 序号只有1位 河流代码：waterhead\data\waterhead.mdb 表heu 初始化问题
规范填报，字段数按照要求填写 必填字段的填写 备注栏使用 没有考虑填写负值 数据填报
更新补丁11月3日 Dringkingwater.exe直接覆盖C:\program file\waterhead\ 目录下 同名文件 数据查询 年度默认为2005年度 数据导入 数据导出 数据管理
数据汇总 数据高级查询 信息交流网站 其他功能
感谢大家的光临！ 欢迎大家提出宝贵的意见及建议！ 国家环境保护总局信息中心 北京市西城区西直门内南小街115号 邮政编码：100081 电话: (010)66556070 联系人：朱琦 尚屹 Email: zhuqi@sepa.gov.cn shangyi@sepa.gov.cn 传真: (010) 66556065
