  1. ATV61/71 操作练习/演示施耐德(苏州)变频器有限公司2006年3月

  2. 上电: 停止 / 起动宏配置 • 选择语言为中文 • MAIN MENU>LANGUAGE>ENGLISHCHINESE • 按下导航键2秒以上确认修改 • 设置菜单权限为高级图形或专家权限 • 主菜单>访问权限>高级图形或专家权限 • 配置 « 简单起动 » 菜单 • 2 线控制 • 将宏配置改为起动/停止(实际上已经是出厂设定) • 输入电机参数(参照电机铭牌) • 额定电机功率 = 0,09 kW • 额定电机电压 = 220 V • 额定电机电流 = 0.7A • 电机转速 = 1380 rpm • 最高频率 = 50 Hz

  3. 上电 : 简单起动菜单 • 配置 « 简单起动 » 菜单 • 执行自整定操作 • 请求自整定 • 样品箱电机与变频器不匹配,会出现自整定故障 • 重新上电复位 • 输入电机热保护电流 • 电机热电流 = 额定电流 (0.6A) • 调整加速和减速时间 • 调整低速频率和高速频率

  4. 上电 : 初步启动 • 观察显示菜单,并检查LI 和 AI的状态和值 • 主菜单>变频器菜单>监视>输入/输出映像 • >逻辑输入映像: • 观察每个逻辑输入及PWR端子的状态 • 按导航键读逻辑输入的设定 • >模拟输入映像: • 观察每个模拟输入的实际信号值(mA/V) • 按导航键读模拟输入的设定 • >逻辑输出映像: • 观察每个逻辑输出的状态 • 按导航键读逻辑输出的设定 • >模拟输出映像: • 观察每个模拟输出的实际信号值 • 按导航键读模拟输出的设定

  5. 上电 : 初步启动 • Power removal 端子必须激活 • 确保PWR端子与24V端接通 • 新变频器:PWR与24V之间有一个短接跳线 • 激活 LI1起动 • 若变频器报电机缺额相故障,说明电机相对于变频器额定值太小,处理方法: • 变频器菜单>故障管理>电机缺相>输出缺相设置:是否 • 重新上电或用逻辑输入复位: • 故障管理>故障复位>LI6 • 触发LI6 • 试验给定速度的变化以及方向(监视显示或进入监视菜单)

  6. 修改设定(以多段速为例) • 功能设定: • 变频器菜单>应用功能>预设速度> • 2个预置速:LI3 • 4个预置速:LI4 • 真值表: • LI3=0, LI4=0, FRH=rFC所规定的频率 • LI3=1, LI4=0, FRH=预设速度2 • LI3=0, LI4=1, FRH=预设速度3 • LI3=1, LI4=1, FRH=预设速度4 • 试验设定: 变频器菜单 > 设定 : • 将预设速度2从10Hz改为5Hz,通过LI3核实结果 • 若不起动,可观察给定频率 • 若通过LI1/LI2起动, 可观察给定频率或输出频率

  7. 修改设定(以加减速斜坡或开关频率为例) • 改变加速和减速斜坡: • 变频器菜单 > 设置菜单 (或简单起动菜单) : • 设加速时间和减速时间为0,1s ,然后检查结果 • 利用斜坡增量(设定菜单)可以设定斜坡小于 0,1秒 • 通过调整速度环比例增益和速度环时间常数,可以获得更好的动态性能. • 改变开关频率 : • 变频器菜单 > 控制菜单: • 用功能键(F2 和 F3) 和导航键将开关频率改为2KHz,4KHz,8KHz,16KHz,比较电机的噪声.

  8. 硬软件识别 • 变频器及其软件版本的识别 • 变频器菜单 > 软硬件识别 : • 变频器型号,规格 • 应用软件版本 • 电机控制软件版本 • 硬件版本 • 序列号 • 选件卡,等等…

  9. 诊断 • 诊断 : 检查故障历史和其他菜单, 读取服务信息 • 变频器菜单>诊断>故障历史记录> • 列出最近发生的8次故障 • 进入后可读取故障发生的时刻和变频器装态 • 变频器菜单>诊断>当前故障列表> • 当前发生的故障 • 变频器菜单>诊断>更多故障信息> • 当前发生故障时,选件状况 • 网络故障 • 编程卡错误 • 选项卡1故障 • 选项卡2故障

  10. 帮助信息 • 写一个服务信息 • 主菜单 > 显示设置 > 用户参数 > 服务信息 > • >第 1行. 用导航键选择字母,用F2和F3键移动光标。字母和数字之间的切换用F1键. • >第 2行. 用导航键选择字母,用F2和F3键移动光标。字母和数字之间的切换用F1键. • 例如:写第1行—Please Call for System • 写第2行---Integrator for Help: • 写第3行---Tel: 021-12345678 • 检查帮助信息 : • 诊断 > 帮助信息

  11. 变量值的显示 • 屏幕首行(总是在显示) • 主菜单 > 监视屏幕> 参数行选择 • > 选中1到两个参数 (最多2个) • 例如输出频率和电机电流 • 监视画面配置: • 参数列表 (最多5 个参数), • 棒状图<条线图> (最多2 个参数) • 数值显示(最多2 个参数) • 主菜单> 监视屏幕 > 显示屏幕类型 • > 显示数值类型 (列表或棒状图或数字) • > 参数选择(数目依显示类型不同) • 检查显示 (ESC)

  12. 应用功能 : 本地/ 远程 • 键盘本地控制, 从端子远程控制 • 设定一个功能键实施控制切换 • 变频器菜单 > 命令>F4 键分配 (例如) : • 选定“端子 / 键盘”(T/K) • 按F4键. 观察首行参数的变化 (HMI / TERM) • 本地控制的方法: • 起动/停止: RUN/STOP键 • 正转/反转: FWD/REV • 频率给定: 变频器菜单 > 监视 >图形终端频率给定 (利用导航键)

  13. 保存配置 • 可以允许保存配置到操作终端,也可以将参数下载到其他的变频器 • 主菜单> 打开 / 另存为 > 保存为 : • > 文件 1/2/3/4 • 下载到其他变频器中 : • 将该终端连接到相应的变频器 • 主菜单> 打开 / 保存 > 打开 • > 文件1/2/3/4 • > 下载组, 选择 : • 全部 • 变频器设置 • 电机参数 • 通信 • 内置编程卡 • 下载完成. • 将当前配置存入变频器内 • 出厂设定 > 保存配置 • > 保存设置1 • > 保存设置 2

  14. 定制用户菜单—自定义参数显示 • 根据实际需求自定义参数 • 选择参数: • 显示设置>用户参数> 参数选择 > • 在各个菜单中选中要选的参数,例如“变频器菜单>监视>输出频率(rFr)” • 客户化参数: • 显示设置>用户参数>用户选择>“某参数”,如上述的输出频率 • > 用户名> 用导航键结合 F2 - F3写入参数名称:“Line Speed” • > 单位> • 标准: 原单位 • 单位:用导航键结合 F2 - F3写入参数单位名称(不超过3位) • %,mA,bar, m/s,m3/s,…… • >乘法器1:显示数值等于原数值乘以所设系数(1---1000):15 • >除法器1:显示数值等于原数值除以所设系数(1---1000):100 • >偏置: 上述显示数值所设偏置量(0.00---99.99):+0 • 显示设置>用户参数>返回标准参数显示:恢复标准显示 • 检查自定义参数: • 进入各个菜单检查所改变的参数

  15. 定制用户菜单 • 定制用户菜单 • 选择要配置的菜单或参数: • 显示配置 > 用户菜单 > 参数选择 • 检查要配置的菜单或参数: • 显示配置 > 用户菜单 > 选项列表 • 改变用户菜单名称 • 显示配置 > 用户菜单 > 用户参数>用户菜单名称 • >用导航键结合 F2 - F3写入用户菜单名称 • 检查用户菜单: • 变频器菜单> 用户参数 (新名称) • >用户参数1 • >用户参数2 • … …

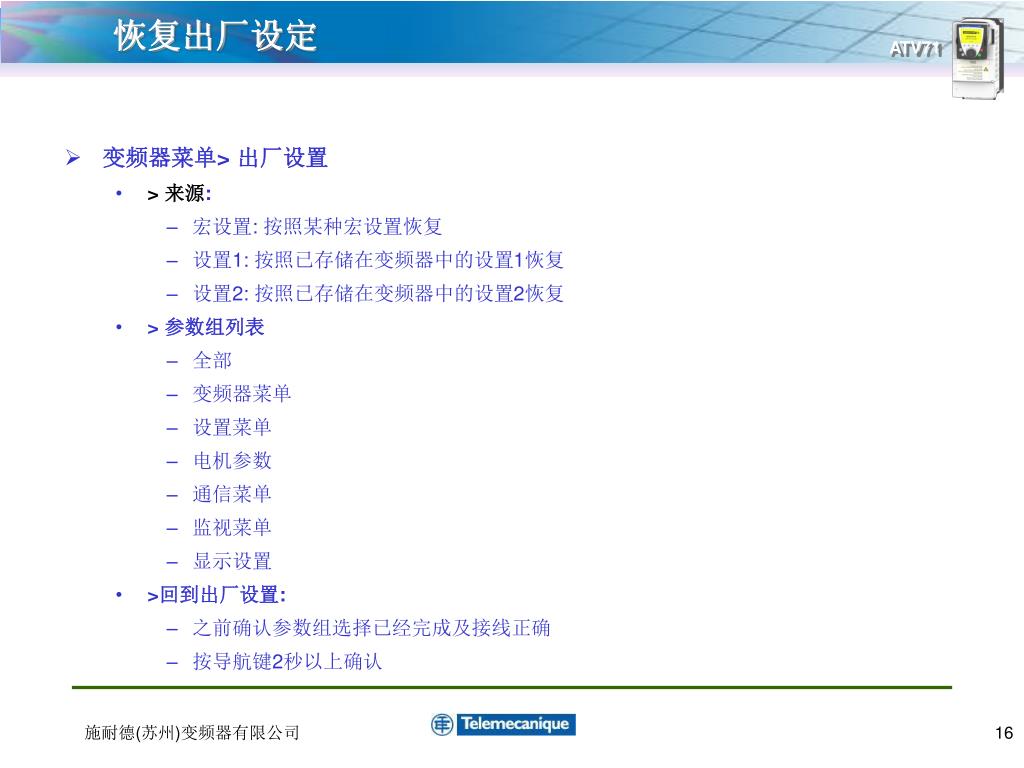

  16. 恢复出厂设定 • 变频器菜单> 出厂设置 • > 来源: • 宏设置: 按照某种宏设置恢复 • 设置1: 按照已存储在变频器中的设置1恢复 • 设置2: 按照已存储在变频器中的设置2恢复 • > 参数组列表 • 全部 • 变频器菜单 • 设置菜单 • 电机参数 • 通信菜单 • 监视菜单 • 显示设置 • >回到出厂设置: • 之前确认参数组选择已经完成及接线正确 • 按导航键2秒以上确认

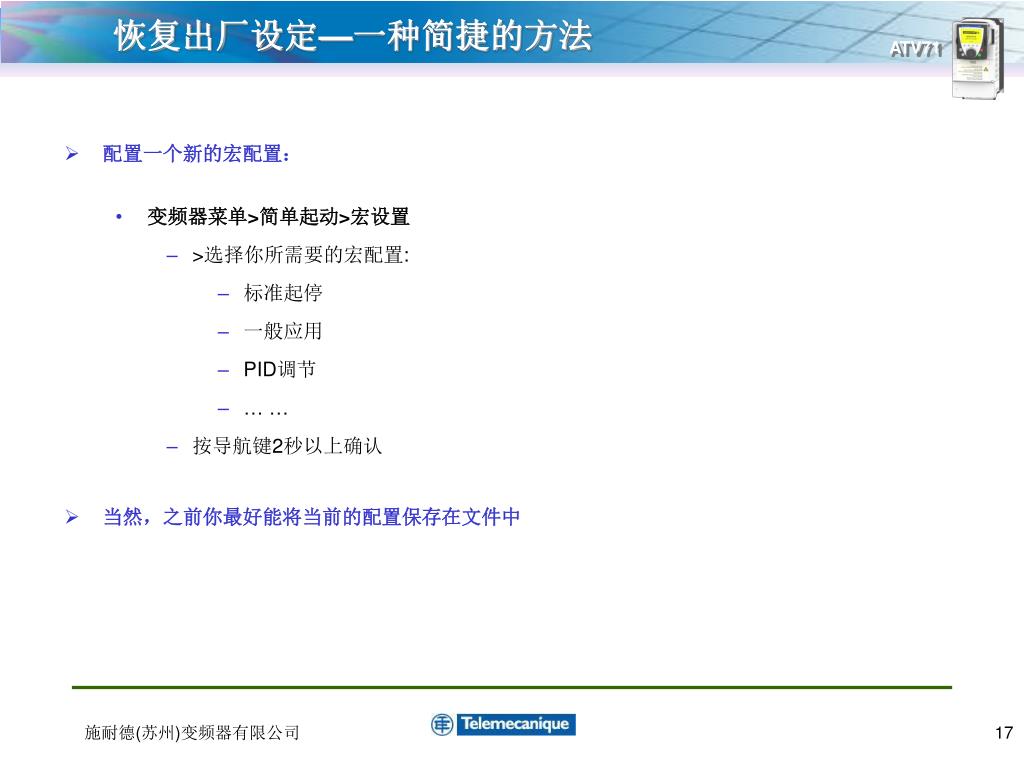

  17. 恢复出厂设定—一种简捷的方法 • 配置一个新的宏配置: • 变频器菜单>简单起动>宏设置 • >选择你所需要的宏配置: • 标准起停 • 一般应用 • PID调节 • … … • 按导航键2秒以上确认 • 当然,之前你最好能将当前的配置保存在文件中

  18. 电动电位器功能演示 • 将参数初始化,改为简单起动宏 • 变频器菜单>简单起动>宏设置>标准起停宏 • 取消多段速控制 • 变频器菜单>应用功能>预设速度: • >2个预设速度>:未分配 • >4个预设速度>:未分配 • >8个预设速度>:未分配 • 把给定2通道设为电动电位器,并把有效通道设为给定2通道 • 变频器菜单>命令 • >给定2通道>:LI加减速 • >给定2切换>:通道2有效 • 设定电动电位器功能 • 变频器菜单>应用功能>加减速 • 加速设置>:LI5 • 减速设置>:LI6 • 加/减速给定保存到>: • No:不保存 • RAM:保存到RAM, 下次起动直接加速到当前频率 • EEP:保存到EEPROM, 下次上电后起动,直接加速到当前频率
