  1. Projeto de Controladores Via LR Prof. Mário Henrique Farias Santos, M.Sc.

  2. Revisão • LR pode ser esboçadorapidamenteparadarumaidéiageral das mudançasnarespostatransienteaovariar um ganho; • Pontosespecíficos no LR podem ser encontrados com acuráciaparadarinformaçõesquantitativas a respeito do sistemaem MF; • O LR nospermiteescolher um ganhoapropriadoparaencontrar as especificações de regime transiente.

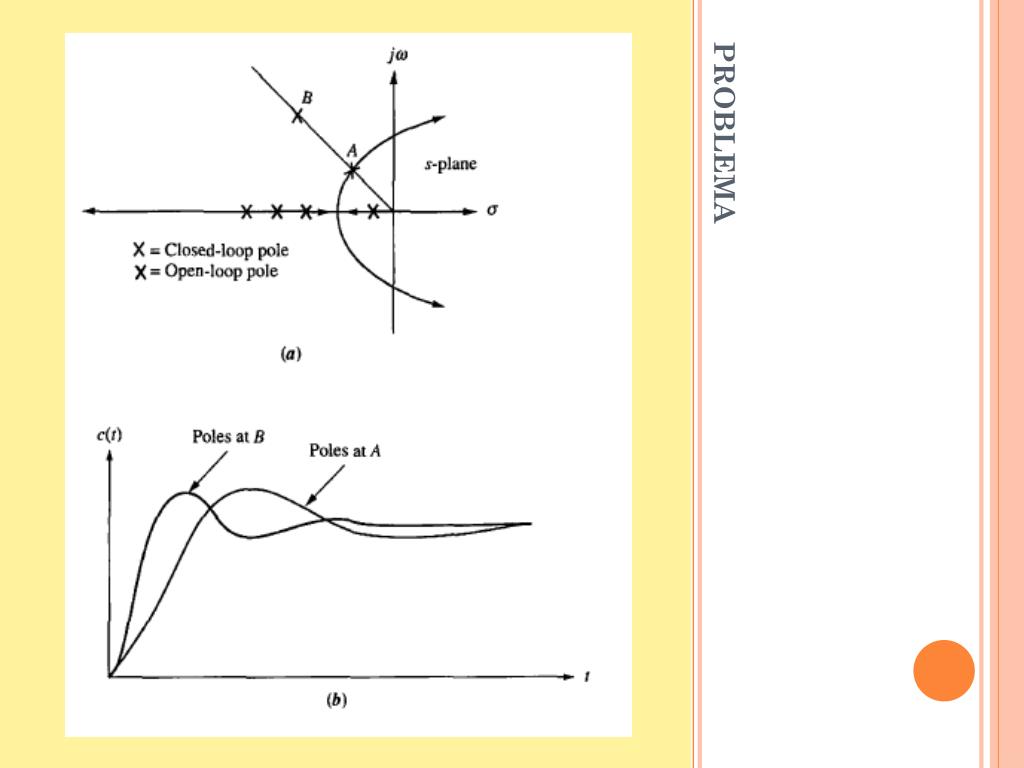

  3. PROBLEMA

  4. Resposta • Compensar o sistema com polos e zeros adicionais, de forma que o sistemacompensadopasseatravés dos locaisdesejadosemmalhafechada com algumajuste do ganho. • OBS: Compensadorestambémsãousadosparamelhorar as características de regime permanente.

  5. CONFIGURAÇOES DE COMPENSADORES

  6. Tipos de Compensadores • Ideais: com um pólonaorigem (integraçãopura). Possívelimplementar com redesativas (eletrônica); • Não-Ideais: possui um pólo, masnãonaorigem. Possívelimplementar com redespassivas (resistores, capacitores e indutores).

  7. CompensadorAvanço de Fase • Das especificações de performance, determine a localização desejada para os pólos dominantes de malha fechada; • Deseje o LR do sistema não-compensado e verifique se um controlador proporcional atende as especificações; • Se não for possível, calcule a deficiência angular. Este ângulodeve ser contribuidopelocompensadoravanço.

  8. CompensadorAvanço de Fase • Assuma que a estrutura de C(s) é: • α e T sãodeterminadospeladeficiência angular;

  9. CompensadorAvanço de Fase • Exemplo: • Deseja-se amortecimento de 0,5 e frequência natural de 4 rad/s. Passo 1:

  10. Exemplo Passo 2: CálculodaDeficiência Angular θ = -30˚

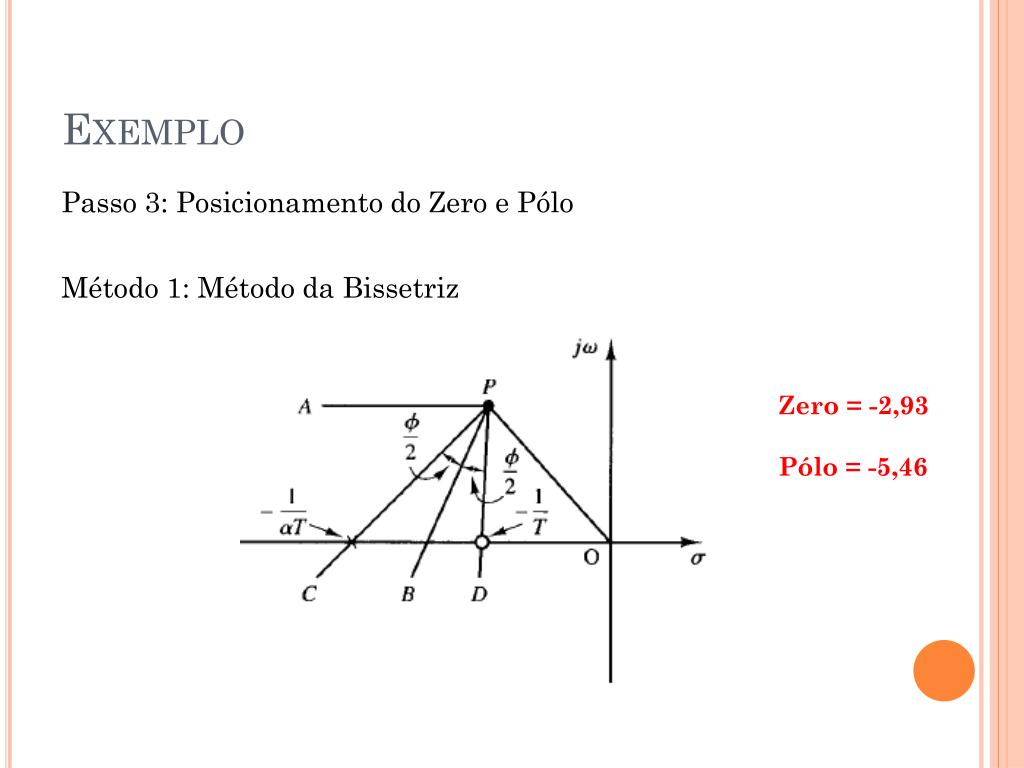

  11. Exemplo Passo 3: Posicionamento do Zero e Pólo Método 1: MétododaBissetriz Zero = -2,93 Pólo = -5,46

  12. Exemplo Passo 3: Posicionamento do Zero e Pólo Método 2: Cancelamento de Pólo e Zero Zero = -2 Pólo = -4

  13. Exemplo Passo 4: DeterminarKc Usarcondição de módulo no pontodesejado. Kc = 4,68

  14. MelhorandoEss via CompensaçãoemCascata • Exemplo:

  15. MelhorandoEss via CompensaçãoemCascata

  16. CompensadorAtraso de Fase • Deseje o LR do sistema não-compensado e verifique se um controlador proporcional atende as especificações; • Baseado nas especificações de resposta transiente, localize a região desejada dos pólos dominantes de malha fechada; • Assuma que G(s) é:

  17. CompensadorAtraso de Fase • Avalie a constante de erro estático particular no problema especificado; • Determine a quantidade de aumentonaconstante de erroestáticonecessáriaparaatender as especificações; • Posicione o pólo e o zero do compensador de forma a produziro erroestático incremental semalterarmuito o RL original (não-compensado);

  18. CompensadorAtraso de Fase • Exemplo: • Deseja-se constante de erroestático de velocidade de 5 s-1. Passo 1: Kv = 0,53s-1

  19. Exemplo Passo 2: Determine β com base naespecificação. β = 9,44 Passo3: Posicionar o pólo e zero do compensador.

  20. Exemplo Passo 3: Posicionamento do Zero e Pólo Método 1: MétododaBissetriz Zero = -2,93 Pólo = -5,46

  21. Exemplo Passo 3: Posicionamento do Zero e Pólo Método 2: Cancelamento de Pólo e Zero Zero = -2,93 Pólo = -5,46
