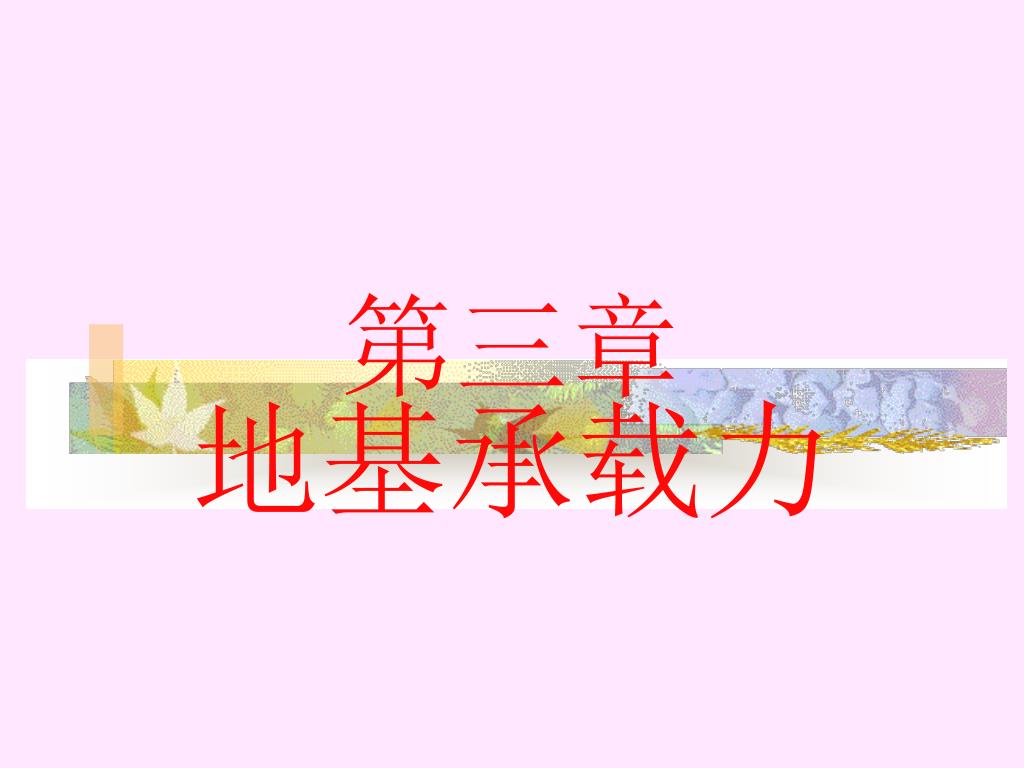

  1. 第三章地基承载力

  2. 地基勘探Site investigation 地基承载力Bearing Capacity of Foundation Soil 主要内容-本课程重点

  3. 第一节 地基勘探 Site investigation 一、勘探要求: 了解地基的工程地质和水文条件,为确定地基承载力和进行基础设计提供依据 1 资料:平面图和地形图 建筑物的形式和荷载 管线,地下室

  4. 第一节 地基勘探 Site investigation 一、勘探要求: 1 资料 杂填 • 内容 • 土层分布,水平位置和深度 • 每层土物理力学性质  e , c  Es • 地下水位置及性质Ground water • 其他地质问题:古滑坡,古墓, • 洞穴,老河道古井 泥炭 粉质粘土 粘土 • 布点 • 一般性勘察:针对持力层,平面 • (1~1.5)b (3~4)b 20~50m • 控制性勘察:压缩层,比一般性勘察深 砂砾石

  5. 地基勘探 杂填 泥炭 粉质粘土 粘土 砂砾石

  6. 物探-地球物理勘探 坑探-明挖 钻探-钻孔 触探 现场测试-原位试验 地基勘探 二、勘探方法

  7. 地基勘探 1 物探Geophysical Exploration 地球物理勘探 方法:重力场,磁电场,声,弹性波,放射性勘探,地震勘探(规范,剪切波速) 优点:简单迅速 缺点:间接判断, 较大范围.

  8. 优点:直观, 取原状样,兰旗营9m坑 缺点: 一般3~4m, 地下水以下危险, 地基勘探 2 坑探 trial pits

  9. 最常用的办法,可达100m以下 划分地层 确定地下水 取样 可以进行触探及原位试验 地基勘探 钻探Exploration Drilling 回转式钻机

  10. (1) 动力触探Dynamic Penetration 管状探头标准贯入试验SPT, 63.5 kg, 76cm距,贯入深度30cm的击数, N 63.5 锥状探头 轻型10 kg, 50cm落距,贯入深度30cm 中型 28kg 重型 63.5kg 碎石,砾石地层 特重型 120kg 地基勘探 4 触探动力触探和静力触探Dynamic Penetration, Static Cone Penetration

  11. 地基勘探 穿心锤 锤垫 触探杆 贯入器头 出水孔 贯入器身 贯入器靴 SPT Standard Penetration Test 标准贯入试验

  12. 地基勘探

  13. (1) 动力触探 管状探头 标准贯入试验SPT, 63.5 kg, 76cm落距,贯入深度30cm的击数, N 63.5 地基勘探 4 触探动力触探和静力触探 SPT用测得的标准贯入垂击数N,判定砂土的密实度或粘性土的密度,确定地基和单桩的承载力;还可评定砂土的震动液化势。标准贯入试验适用于砂性土与粘性土。

  14. (1) 动力触探 管状探头 标准贯入试验SPT, 63.5 kg, 76cm距,贯入深度30cm的击数, N 63.5 锥状探头 轻型10 kg, 50cm落距,贯入深度30cm 中型 28kg 重型 63.5kg 碎石,砾石地层 特重型 120kg 地基勘探 4 触探动力触探和静力触探

  15. 地基勘探 锥状探头 穿心锤 锤垫 触探杆 尖锤头 轻型动力触探 10kg 中型动力触探 28kg 重型动力触探 63.5kg

  16. 地基勘探 电缆 传感器 传感器 传感器 单桥探头 双桥探头 • (2) 静力触探Static Cone Penetration • 单桥探头 端部Ps=Q/A 比贯入阻力 • 双桥探头 端部和侧壁 • 土的密实度 • 压缩性 • 强度 • 桩和地基的承载力

  17. 地基勘探 静力触探是可以迅速、连续的反映土质变化 划分土层, 承载力、 压缩性、不排水抗剪强度、砂土密实度等 静力触探适用于粘性土和砂类土 示意图

  18. 十字板 Vane Shear-饱和软粘土 载荷板试验Loading Plate-深浅均可 旁压仪 Pressuremeter-较深地基 地基勘探 5 现场试验 In situ testing

  19. 地基勘探 F F H D 十字板 Mmax=F×D

  20. 地基勘探 现场载荷试验

  21. 地基勘探 千斤顶 荷载板 现场载荷试验

  22. 0.5 0.5m, 0.71  0.71m, 1.0 1.0m 不少于3点 8-10级 每级稳定的标准 承载力的特征值 地基勘探 平板载荷试验要点

  23. 地基破坏的判定 (1)明显侧向挤出或发生裂纹 (2)荷载增量很小,沉降急剧增加, (3)某级荷载增量下,24小时内沉降不能稳定 (4)s/b>0.06的荷载作为破坏荷载 地基勘探 荷载沉降曲线 S 载荷试验 pcr pu

  24. 地基勘探 现场载荷试验

  25. 比例界限pcr 当pu<1.5 pcr时,取极限承载力一半 渐变型曲线 s/b = 0.01—0.015低压缩性土 s/b = 0.02高压缩性土 地基勘探 承载力的特征值fak

  26. 地基勘探 深度宽度修正的特征值 I0形状影响系数, 圆:079;方:088

  27. 地基勘探 量测 Ph puh pcr poh V0V0V 旁压试验 钻孔内进行横向载荷试验,用以测定较深处土层的变形模量和承载力 水箱

  28. 地基勘探

  29. 物理性质 力学特性 直剪试验, 三轴, 压缩(渗透) 地基勘探 6 室内试验

  30. 1 一般情况 2 结果 地形和平面钻孔布置图 土层剖面 土性 地下水和不良地质问题 3 意见和建议 评价,设计施工建议,地基处理意见 地基勘探 三 勘探报告

  31. 在建筑物场地上勘探,一般要做哪些项目的勘探?在建筑物场地上勘探,一般要做哪些项目的勘探? 对于重要建筑物一般要采用什么试验方法确定承载力? 如何确定砂土地基的密实度? 地基勘探 思考题

  32. 第2节 地基承载力Bearing Capacity of Foundation Soil

  33. 1 建筑物地基设计的基本要求 2 地基在外荷载作用下的破坏形式 3 极限平衡理论求地基极限承载力 4 其他求极限承载力的方法 5 地基的临塑荷载、临界荷载与容许承载力 第2节 地基承载力

  34. 极限承载力 Ultimate bearing capacity 承载地基在发生剪切破坏时的荷载强度 Theintensity of bearing pressure at which the supporting ground is expected to fail in shear 一、地基承载力定义

  35. 1)稳定要求:荷载小于承载力(抗力)p pu /Fs =f 2)变形要求:变形小于设计允许值 S [S] (1)沉降量 (2)沉降差 (3)倾斜 (4)局部倾斜 1 建筑物地基设计的基本要求

  36. 1)竖直荷载下地基破坏的形式 整体破坏密实砂土,坚硬粘土,浅埋 局部剪切破坏土质较软 冲剪破坏软粘土,深埋 液化 饱和松砂 2)竖直和水平荷载下地基破坏形式 表面滑动 水平力大 深层滑动 竖直荷载大 2 地基破坏的形式

  37. P 1.整体破坏 S P 2.局部剪切 S P 深土层 表面土 3.冲剪破坏 S General shear failure 1.整体破坏 土质坚实,基础埋深浅; 曲线开始近直线,随后沉降陡增,两侧土体隆起。 Local shear failure 2.局部剪切 松软地基,埋深较大; 曲线开始就是非线性, 没有明显的骤降段。 Punching shear failure 3.冲剪破坏 松软地基,埋深较大; 荷载板几乎垂直下切, 两侧无土体隆起。

  38. 某谷仓的地基整体破坏

  39. 1940年在软粘土地基上的某水泥仓的倾覆

  40. 水泥仓地基整体破坏 办公楼外墙 黄粘土 蓝粘土 地基土可能的滑动方向 岩石 石头和粘土

  41. 在软粘土上的密砂地基的冲剪破坏

  42. 1)竖直荷载下地基破坏的形式 整体破坏密实砂土,坚硬粘土,浅埋 局部剪切破坏土质较软 冲剪破坏软粘土,深埋 液化 饱和松砂 2 地基破坏的形式

  43. 1964年日本新泻(Niigata)地震地基的大面积液化1964年日本新泻(Niigata)地震地基的大面积液化

  44. 地基液化引起的建筑物破坏

  45. 表层滑动 Ph Pv 深层滑动 Ph Pv 3 竖直荷载和水平荷载下建筑物地基破坏的形式

  46. 1)稳定要求:荷载小于承载力(抗力)p  pu /Fs =f 2)变形要求:变形小于设计允许值 S [S] (1)沉降量 (2)沉降差相邻柱基 (3)倾斜砌体承重结构(4)局部倾斜 4 地基的变形1 建筑物地基设计的基本要求

  47. 墨西哥的沉降问题是世界著名的 某宫殿,左部分建于1709年;右部分建于1622年。沉降达2.2米,存在明显的沉降差。

  48. 比萨斜塔-不均匀沉降的典型 始建于1173年,60米高。1271年建成 平均沉降2米,最大沉降4米。倾斜5.5,顶部偏心2.1米

  49. 日本1995年1月17日阪神大地震 大 Nishinomiya 桥的桥墩破坏. 6个桥墩中至少2个严重破坏,其可能的原因是岸边桥墩的大变形导致第一组桥墩过载。

  50. 相邻建筑物施工引起的原有建筑物的局部倾斜 (软粘土地基)
