=== 第八章 場效電晶體 ===

=== 第八章 場效電晶體 ===. 第 8 章 場效電晶體. 8-1 JFET 之構造特性及直流偏壓 8-2 D-MOSFET 之構造特性及直流偏壓 8-3 E-MOSFET 之構造特性及直流偏壓 8-4 FET 與 BJT 之功能特性比較. 8-1 JFET 之構造特性及直流偏壓. 如圖 8-1 所示為電晶體的分類圖,電晶體可分為 雙極性接面電晶體 ( bipolar junction transistor ,簡稱 BJT )和 場效電晶體 ( field effect transistor ,簡稱 FET )兩大類,而 FET 依控制閘的不同又分為兩類,分別為:

saima
Télécharger la présentation

=== 第八章 場效電晶體 ===

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. === 第八章 場效電晶體=== 第8章 場效電晶體 8-1 JFET之構造特性及直流偏壓 8-2 D-MOSFET之構造特性及直流偏壓 8-3 E-MOSFET之構造特性及直流偏壓 8-4 FET與BJT之功能特性比較

  2. 8-1 JFET之構造特性及直流偏壓 如圖8-1 所示為電晶體的分類圖,電晶體可分為雙極性接面電晶體(bipolar junction transistor,簡稱BJT)和場效電晶體(field effect transistor,簡稱FET)兩大類,而FET 依控制閘的不同又分為兩類,分別為: 1.控制閘為接面型的接面場效電晶體(junction FET,簡稱JFET)。

  3. 8-1 JFET之構造特性及直流偏壓 2.控制閘為絕緣型的金屬氧化半導體場效電晶體(metal oxide semiconductor FET,簡稱MOSFET ),並再依通道預置與否,區分為空乏型(depletion)與增強型(enhancement)兩種。 無論何種FET,都有N 通道與P 通道之分。雖然FET 種類較多,但是其對應的特性方程式與曲線都很類似。同時,FET 輸入電阻極大,輸入電流趨近於0,所以實際應用分析比BJT 簡單很多。

  4. 8-1 JFET之構造特性及直流偏壓

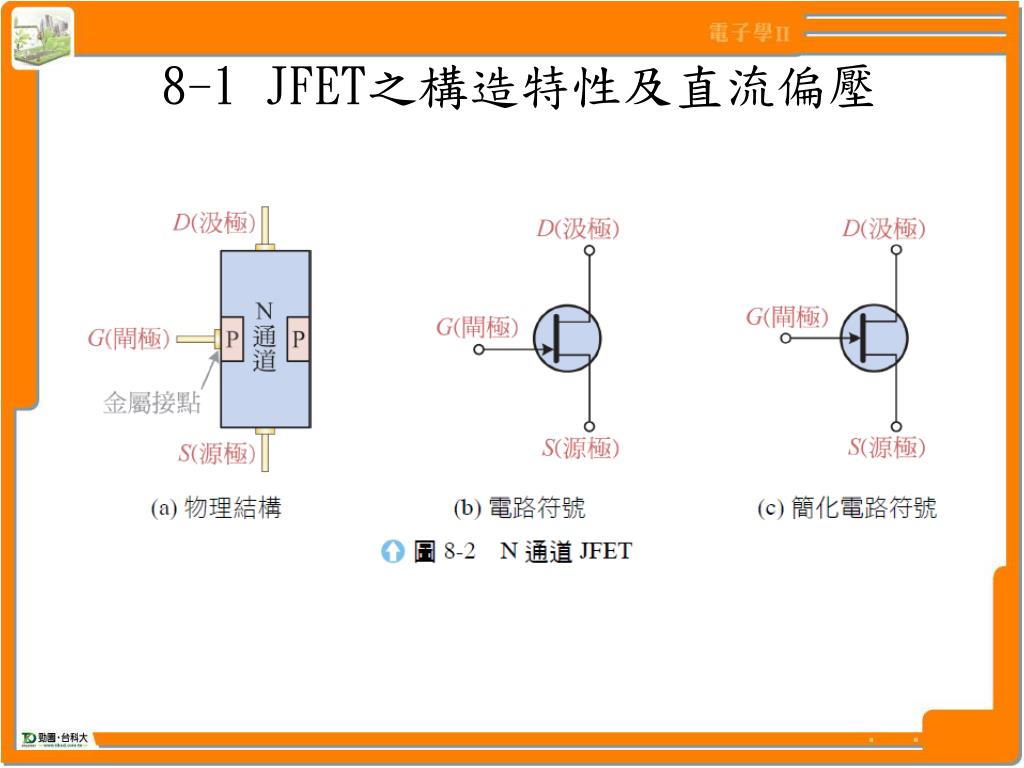

  5. 8-1 JFET之構造特性及直流偏壓 圖8-2(a)為N 通道接面型場效電晶體(JFET)的物理結構圖,如圖所示,在一個N 型半導體的通道上下兩端分別鍍上一層導體,再以導線引出作為電流通道的汲極(drain,D極)與源極(source,S極)。另外,在通道兩側植入P 型半導體並相連接後,再鍍上一層導體,以導線引出作為控制電流通道大小的閘極(gate,G極)。

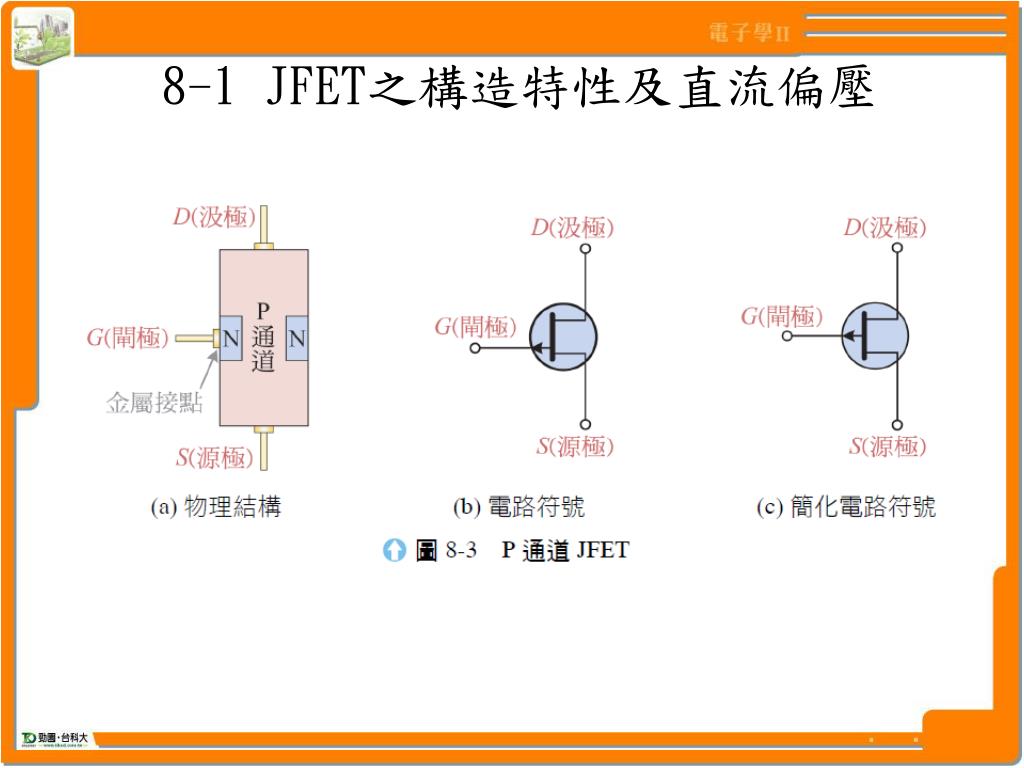

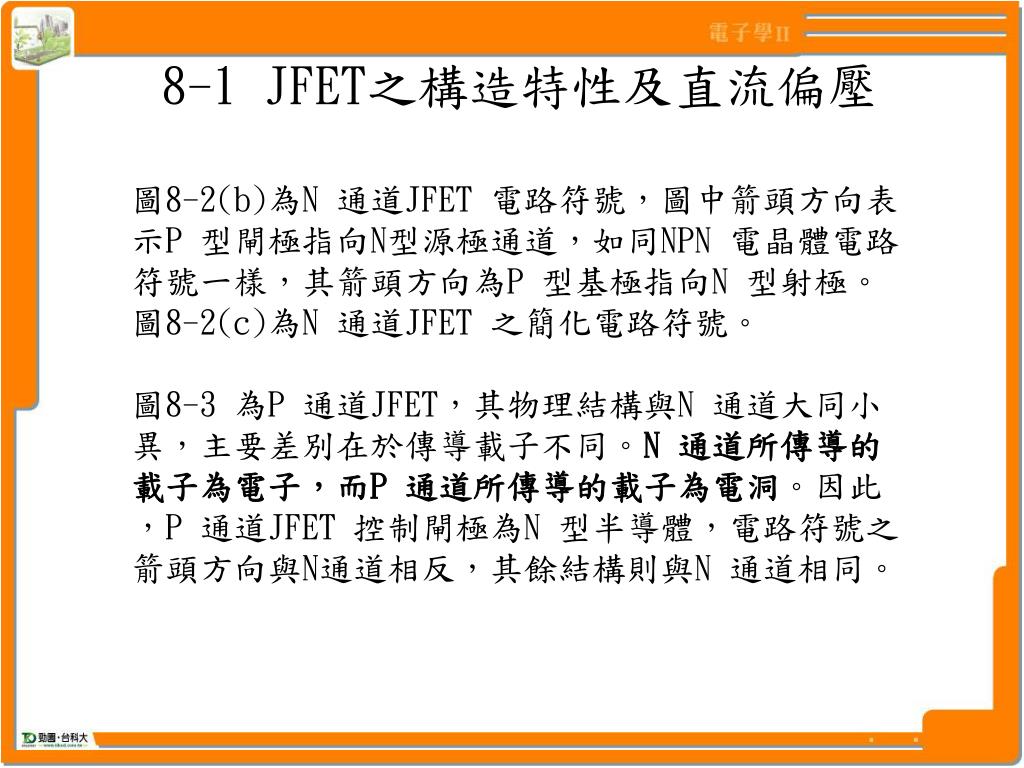

  6. 8-1 JFET之構造特性及直流偏壓 圖8-2(b)為N 通道JFET 電路符號,圖中箭頭方向表示P 型閘極指向N型源極通道,如同NPN 電晶體電路符號一樣,其箭頭方向為P 型基極指向N 型射極。圖8-2(c)為N 通道JFET 之簡化電路符號。 圖8-3 為P 通道JFET,其物理結構與N 通道大同小異,主要差別在於傳導載子不同。N 通道所傳導的載子為電子,而P 通道所傳導的載子為電洞。因此,P 通道JFET 控制閘極為N 型半導體,電路符號之箭頭方向與N通道相反,其餘結構則與N 通道相同。

  7. 8-1 JFET之構造特性及直流偏壓

  8. 8-1 JFET之構造特性及直流偏壓

  9. 8-1 JFET之構造特性及直流偏壓 對FET 而言,不管是N 通道或是P 通道,其工作原理皆相同,只是傳導載子不同,所以產生的電流與電壓方向皆相反。由於N 通道傳導載子為電子,其移動率較高,速度較快,所以實用上,大多是以N 通道為主。

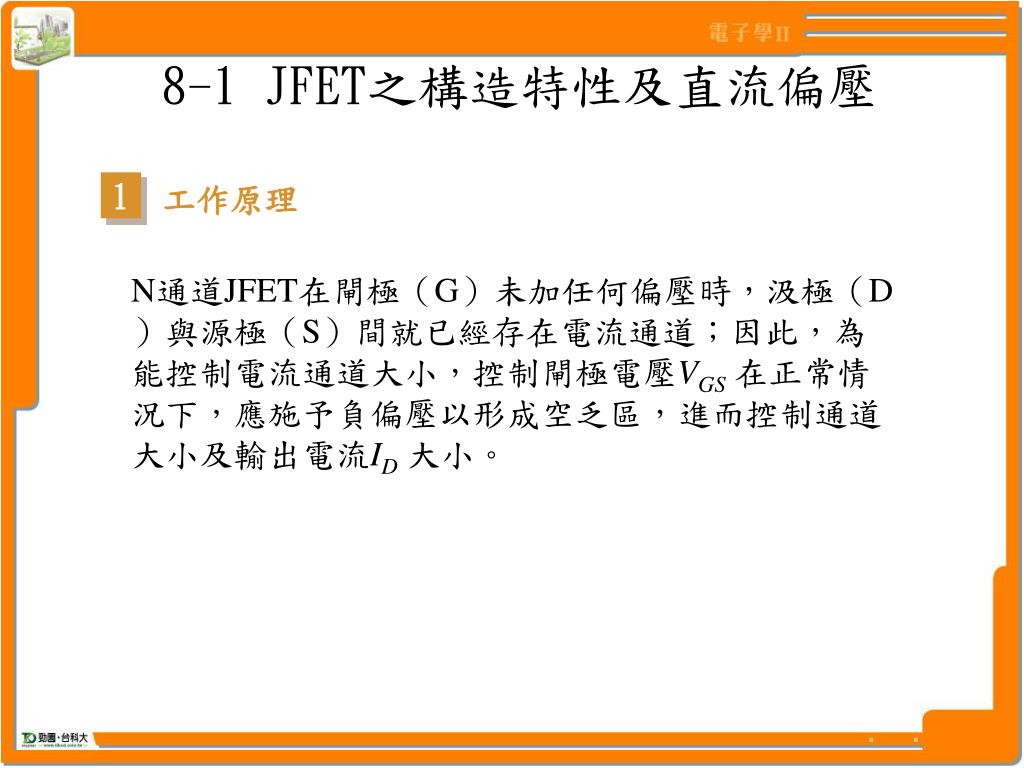

  10. 8-1 JFET之構造特性及直流偏壓 工作原理 1 N通道JFET在閘極(G)未加任何偏壓時,汲極(D)與源極(S)間就已經存在電流通道;因此,為能控制電流通道大小,控制閘極電壓VGS在正常情況下,應施予負偏壓以形成空乏區,進而控制通道大小及輸出電流ID大小。

  11. 8-1 JFET之構造特性及直流偏壓 如圖8-4(a)所示,當外加負偏壓VGG使閘源極電壓VGS形成逆向偏壓(P 型半導體的G極為負電壓、N型半導體的S極為正電壓)時,將使G、S之PN 接面附近形成空乏區,在此通道兩側所形成的空乏區大小會改變通道大小,並進而控制通道電流大小。同時,因為閘極與通道為逆偏特性,所以閘極電流IG =0。 N 通道JFET 不可將VGS接成正偏壓,否則PN 接面會形成順偏導通狀態,無法控制通道電流大小,並且將使閘極電流IG ≠0。

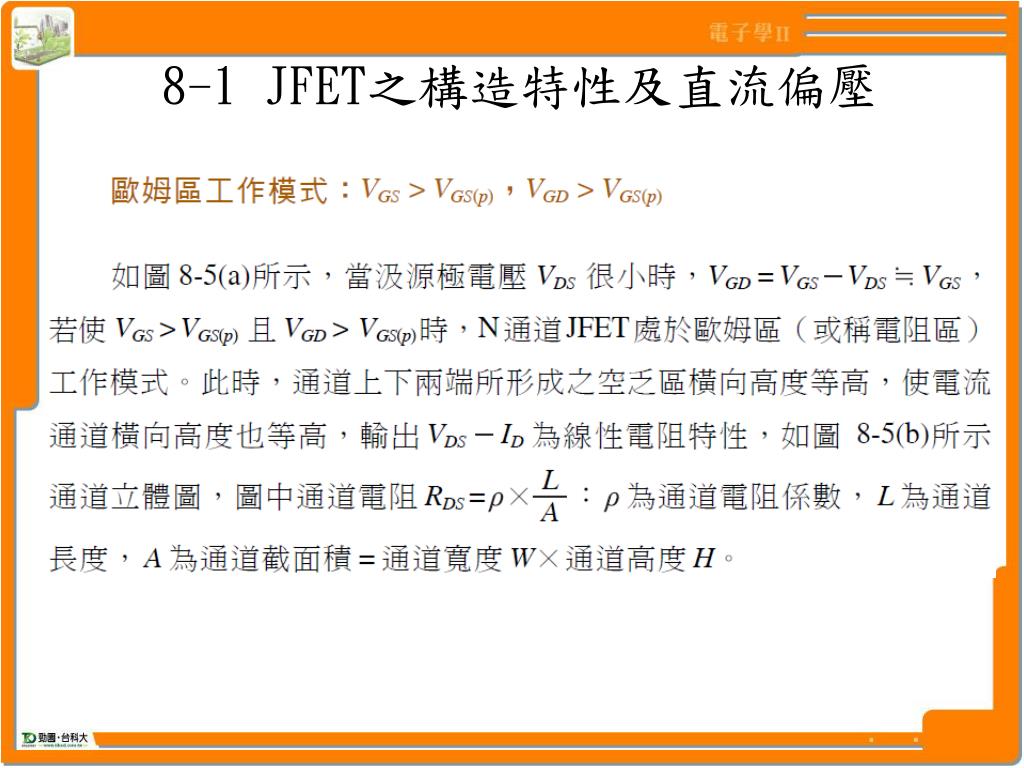

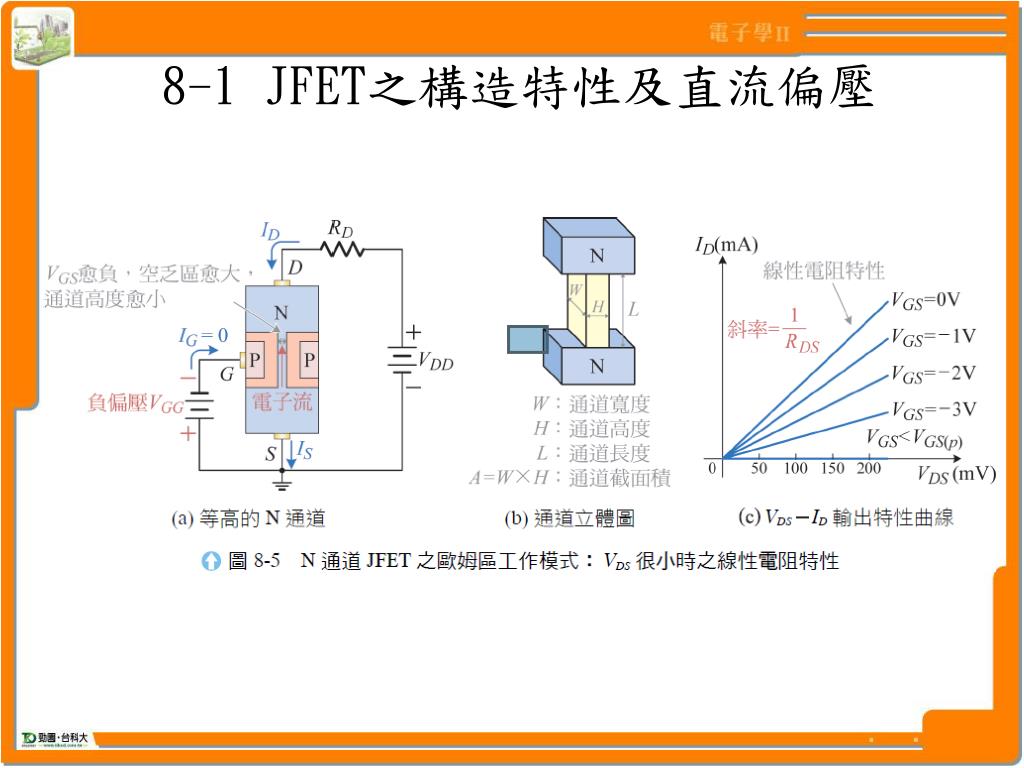

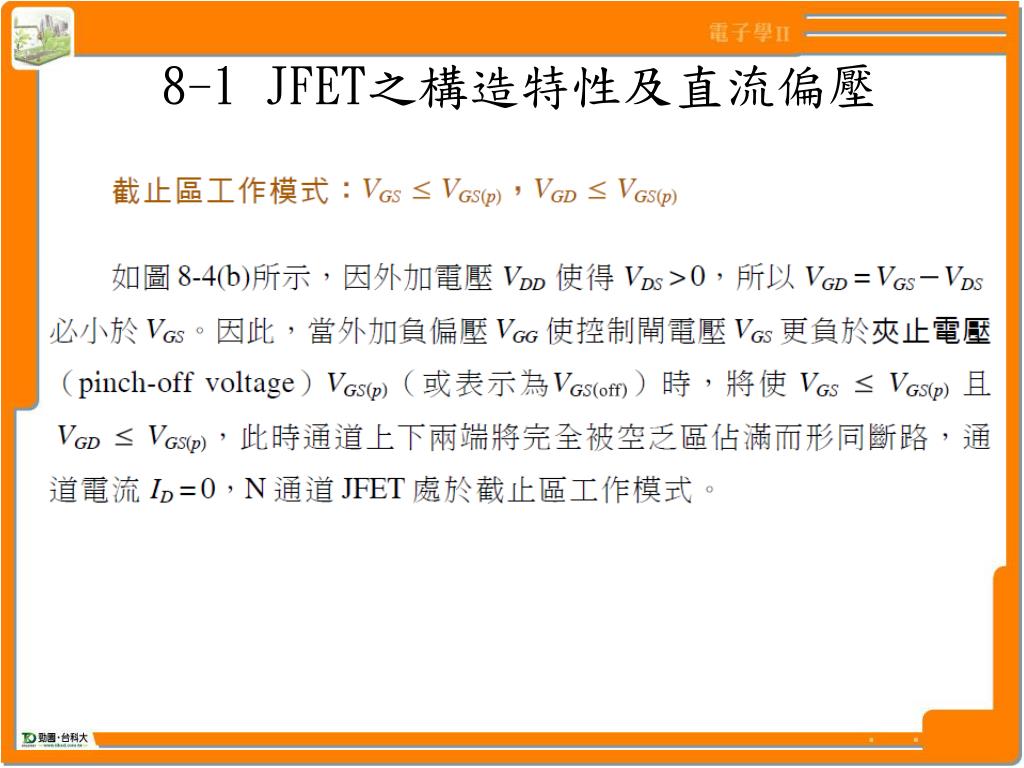

  12. 8-1 JFET之構造特性及直流偏壓

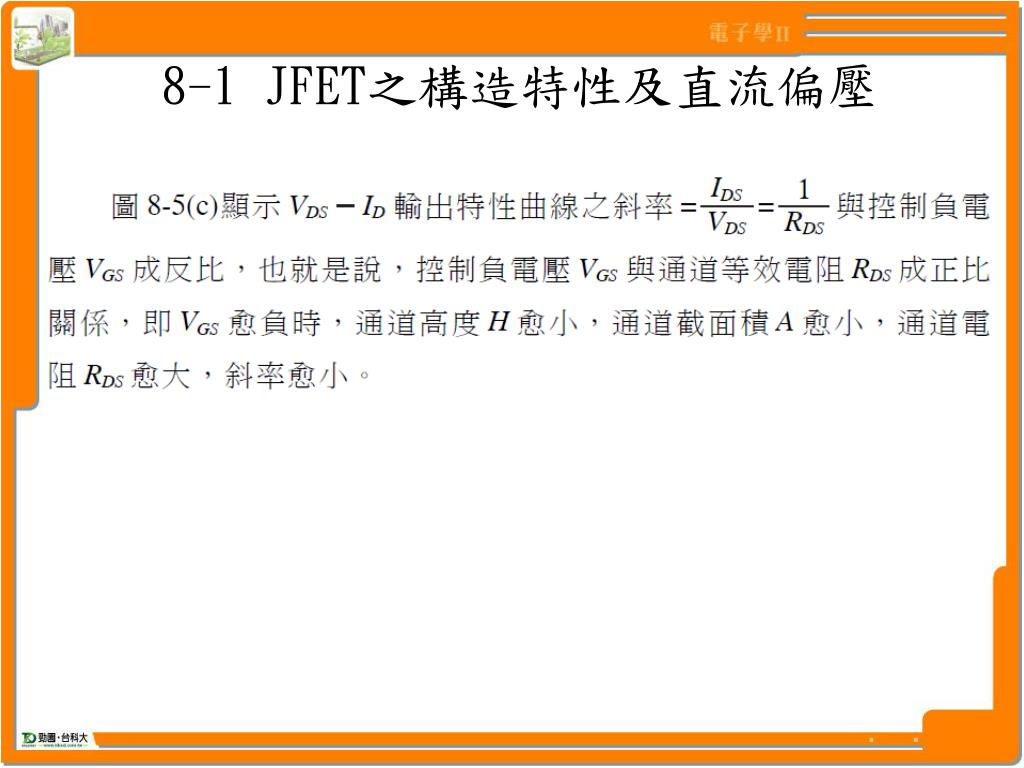

  13. 8-1 JFET之構造特性及直流偏壓

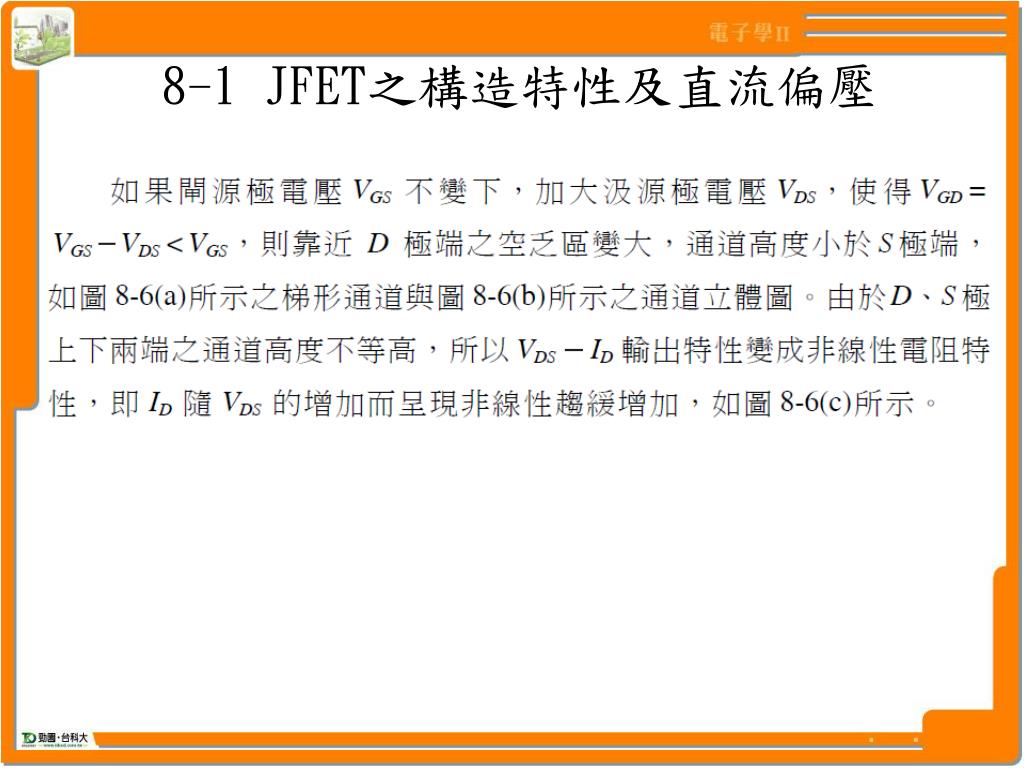

  14. 8-1 JFET之構造特性及直流偏壓

  15. 8-1 JFET之構造特性及直流偏壓

  16. 8-1 JFET之構造特性及直流偏壓

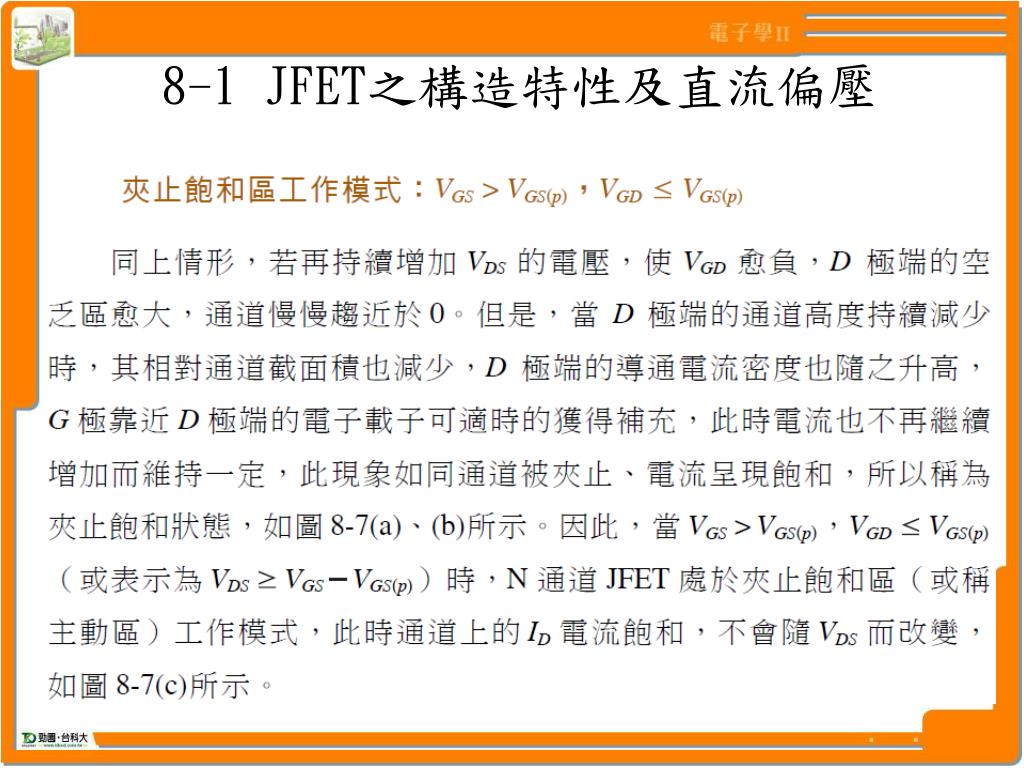

  17. 8-1 JFET之構造特性及直流偏壓

  18. 8-1 JFET之構造特性及直流偏壓

  19. 8-1 JFET之構造特性及直流偏壓

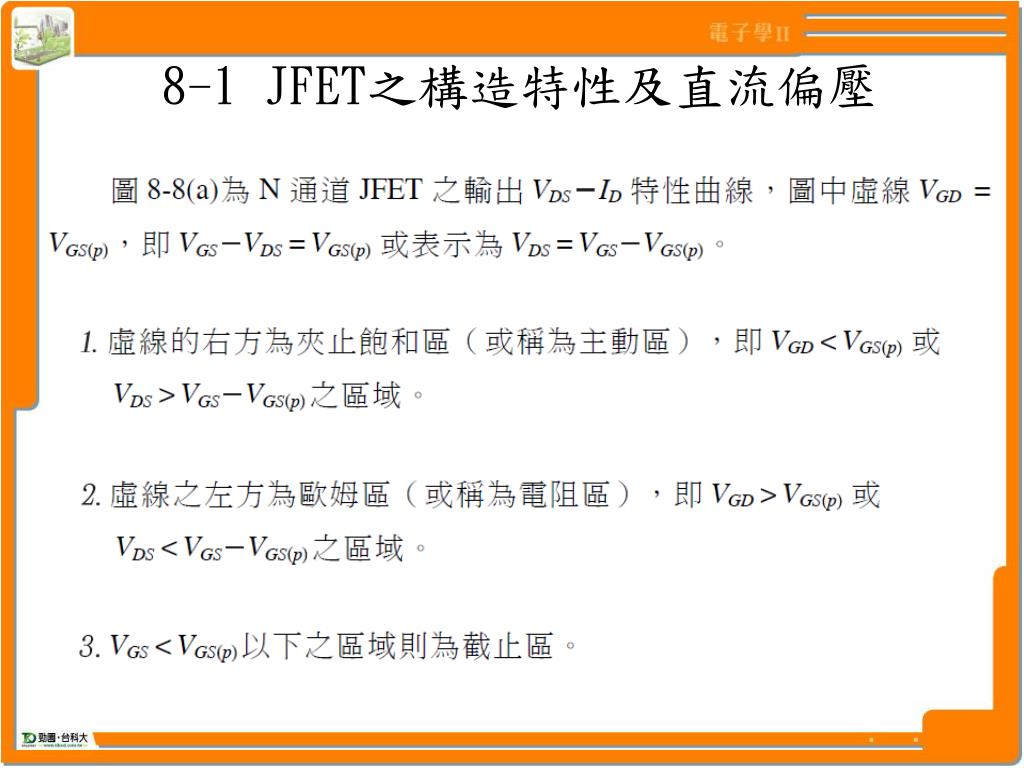

  20. 8-1 JFET之構造特性及直流偏壓

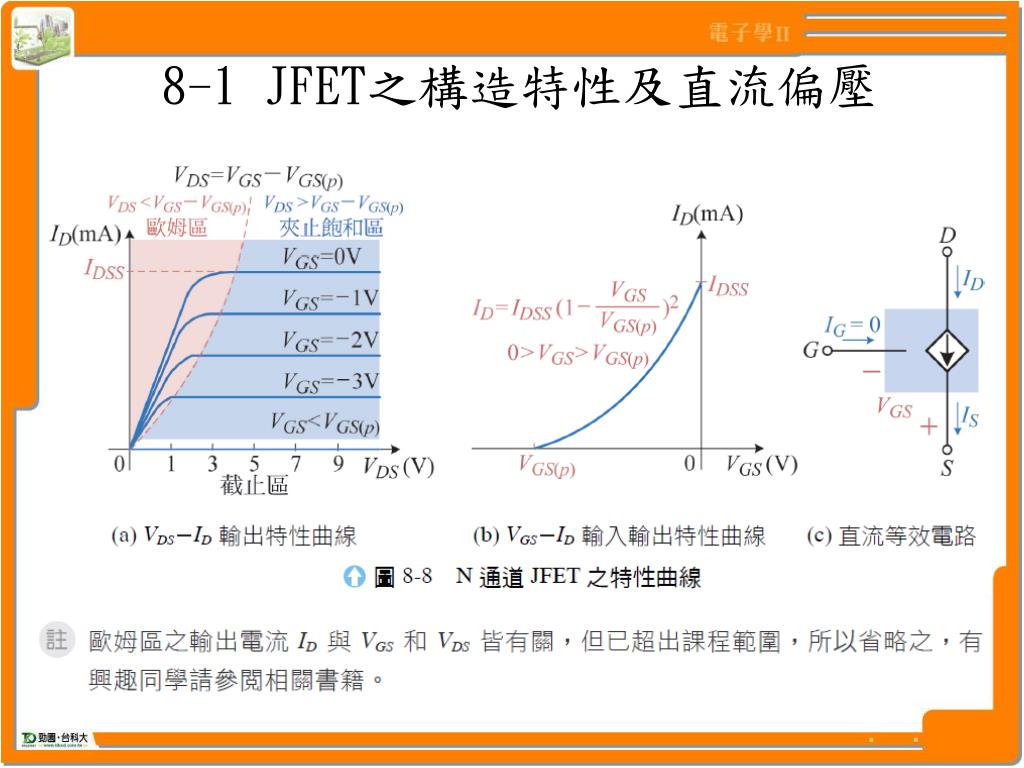

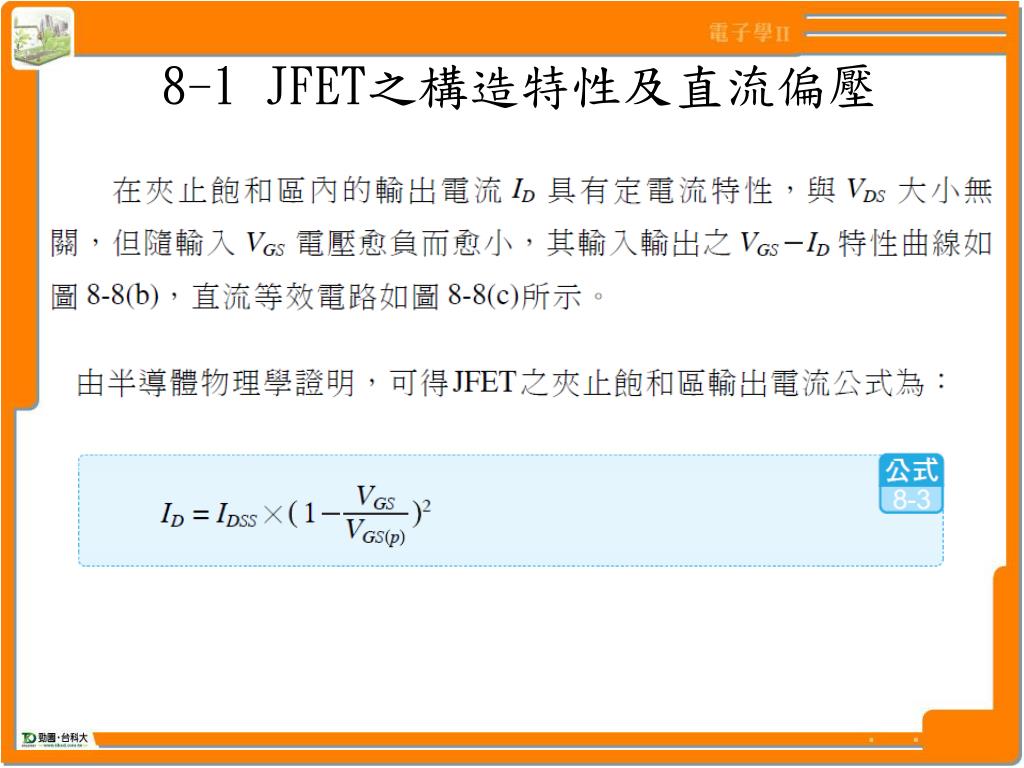

  21. 8-1 JFET之構造特性及直流偏壓 特性曲線 2 由上述分析,可知JFET 的端點電流關係為:

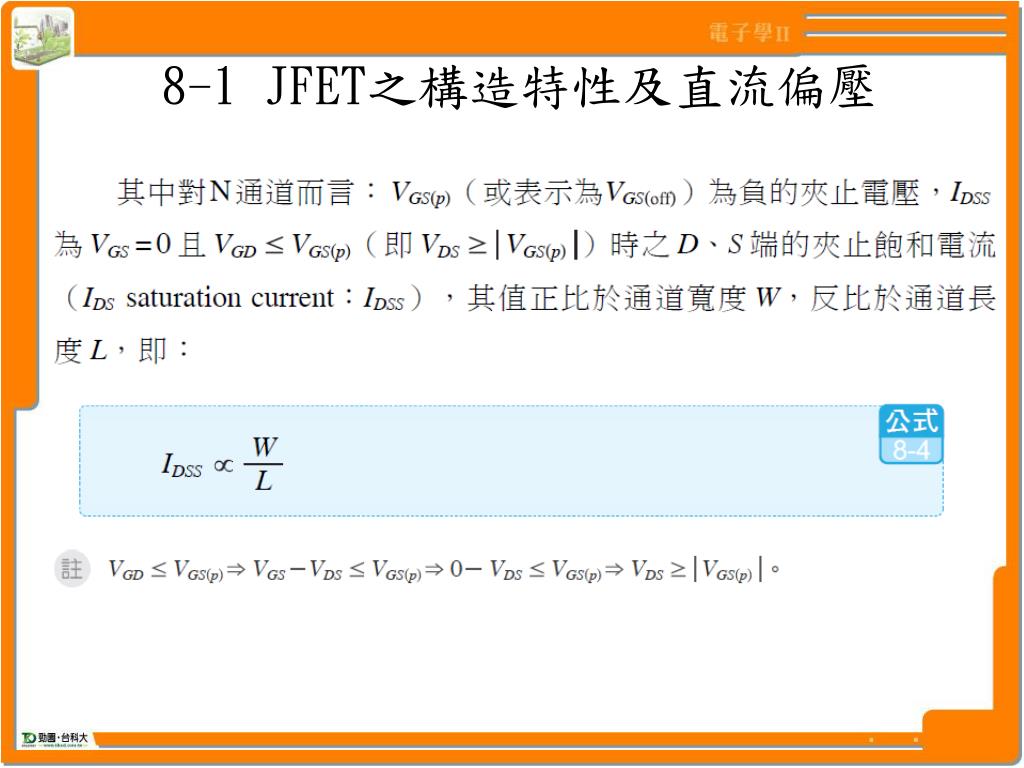

  22. 8-1 JFET之構造特性及直流偏壓

  23. 8-1 JFET之構造特性及直流偏壓

  24. 8-1 JFET之構造特性及直流偏壓

  25. 8-1 JFET之構造特性及直流偏壓

  26. 8-1 JFET之構造特性及直流偏壓 對於P 通道JFET 而言,輸入控制電壓VGS必須加上正電壓,如此才能形成空乏區,進而改變P 通道大小,以控制通道ID電流大小。因此可知,P 通道之電壓與電流方向,皆與N 通道相反,即輸出電流ID由D 極端流出,輸入電壓VGS為正電壓,而輸出電壓VDS為負電壓,其特性曲線與直流等效電路,如圖8-9 所示。

  27. 8-1 JFET之構造特性及直流偏壓

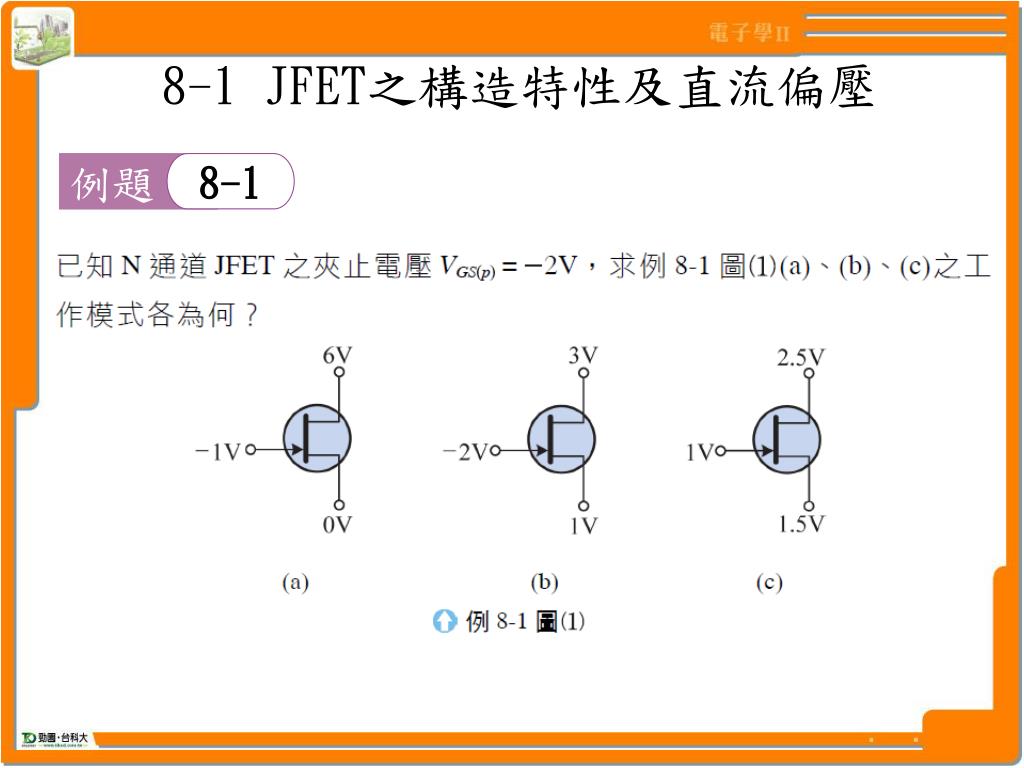

  28. 例題 8-1 8-1 JFET之構造特性及直流偏壓

  29. 8-1 JFET之構造特性及直流偏壓

  30. 8-1 JFET之構造特性及直流偏壓

  31. 例題 8-2 8-1 JFET之構造特性及直流偏壓

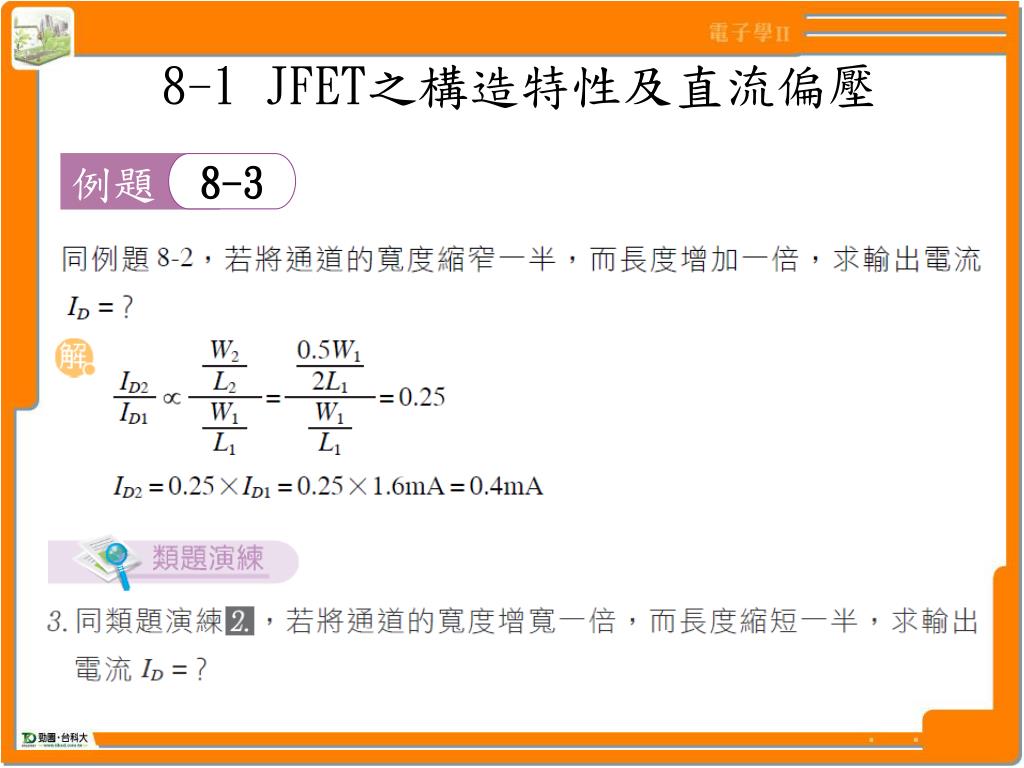

  32. 例題 8-3 8-1 JFET之構造特性及直流偏壓

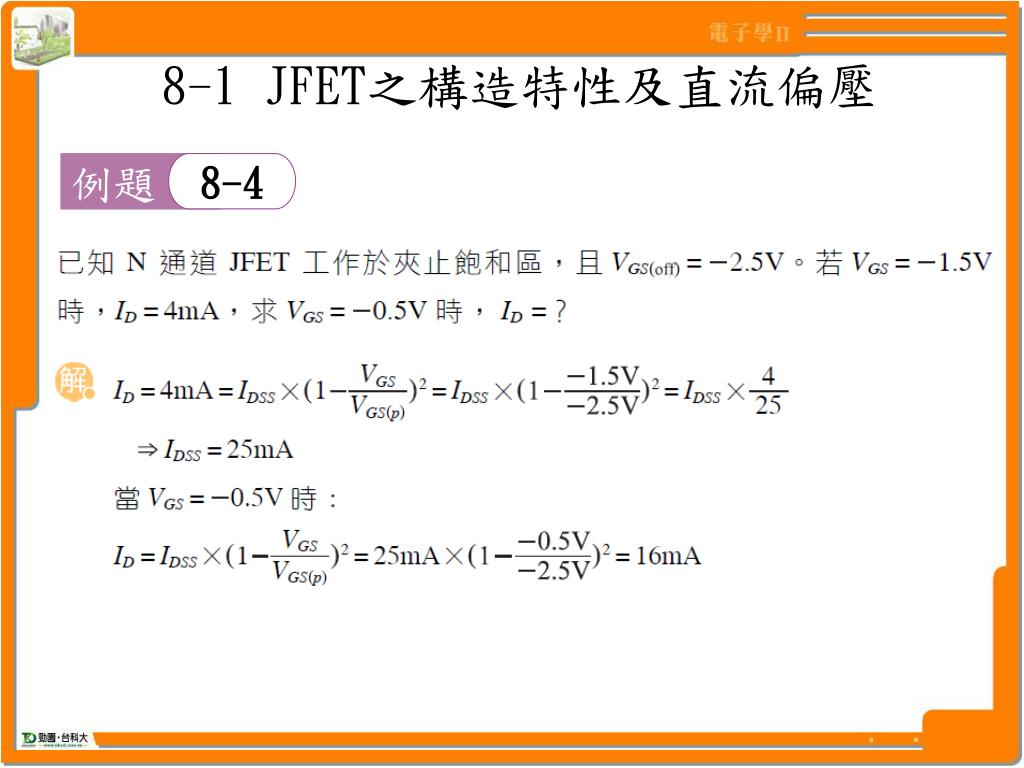

  33. 例題 8-4 8-1 JFET之構造特性及直流偏壓

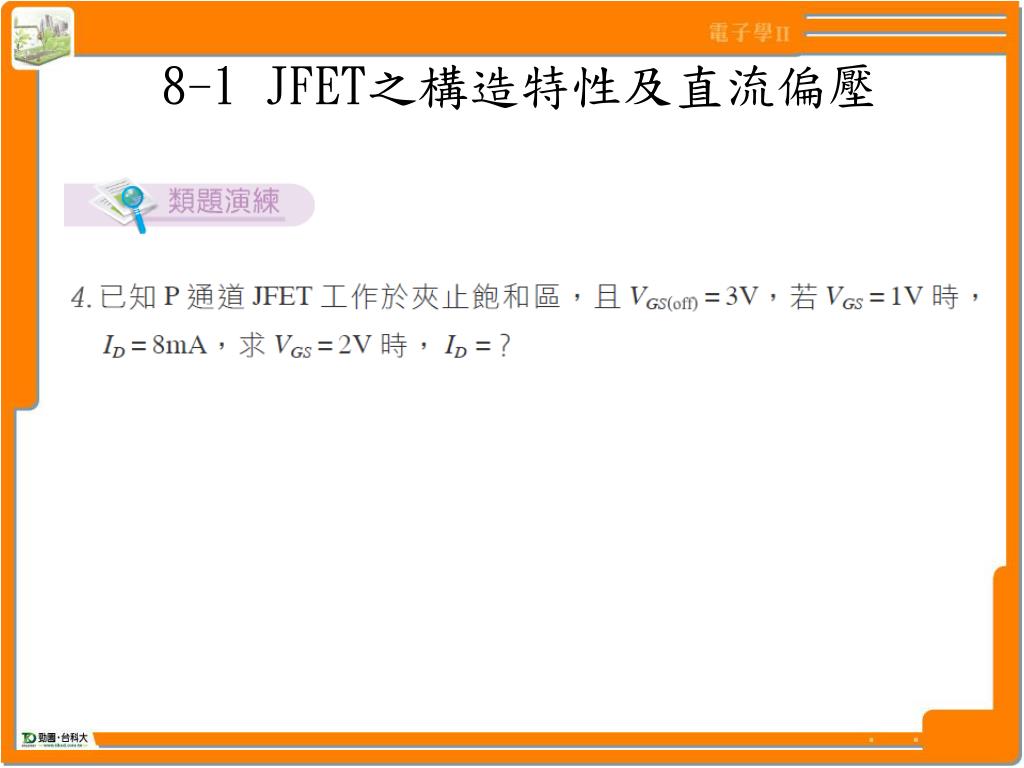

  34. 8-1 JFET之構造特性及直流偏壓

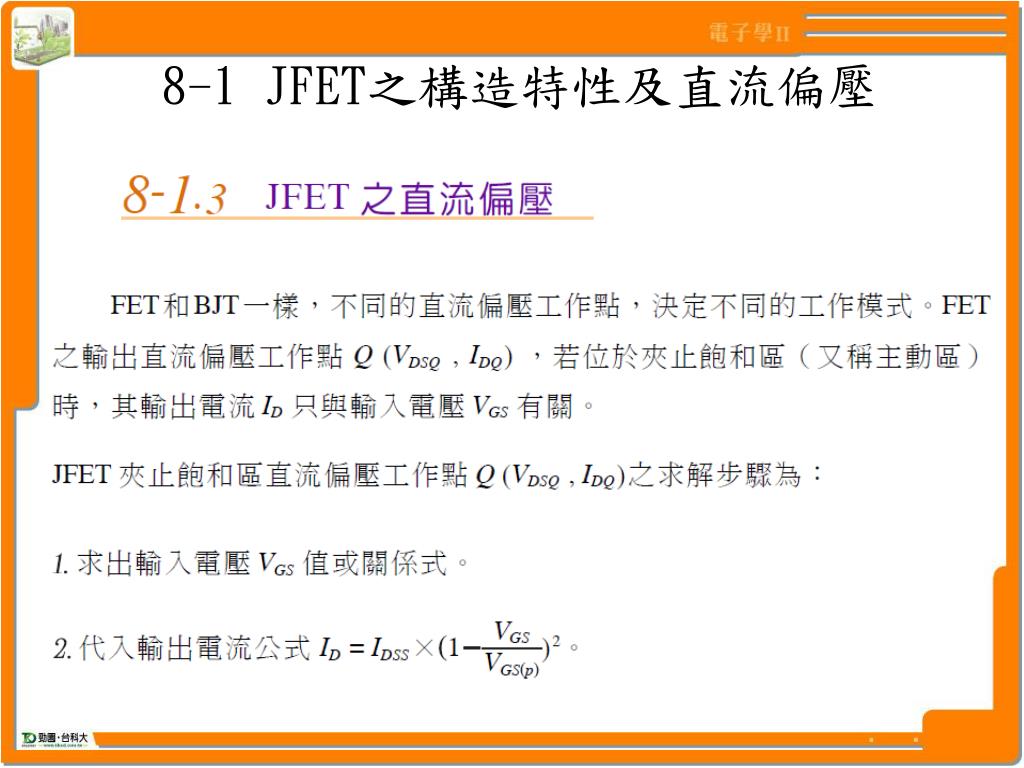

  35. 8-1 JFET之構造特性及直流偏壓

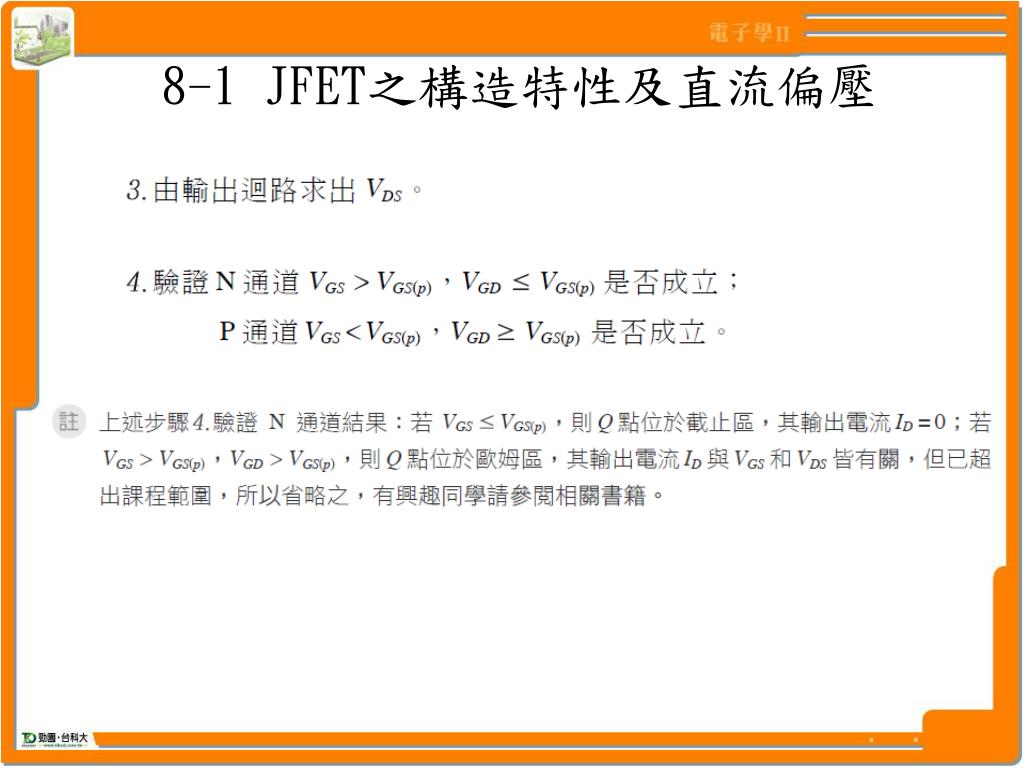

  36. 8-1 JFET之構造特性及直流偏壓

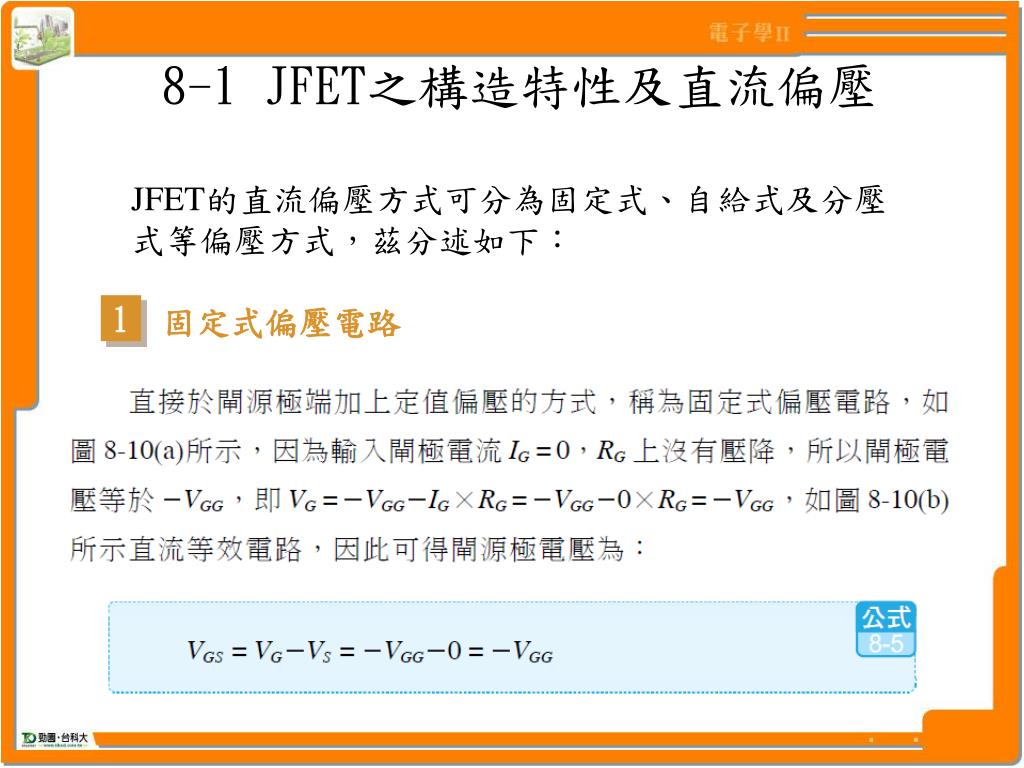

  37. 8-1 JFET之構造特性及直流偏壓 JFET的直流偏壓方式可分為固定式、自給式及分壓式等偏壓方式,茲分述如下: 固定式偏壓電路 1

  38. 8-1 JFET之構造特性及直流偏壓

  39. 8-1 JFET之構造特性及直流偏壓

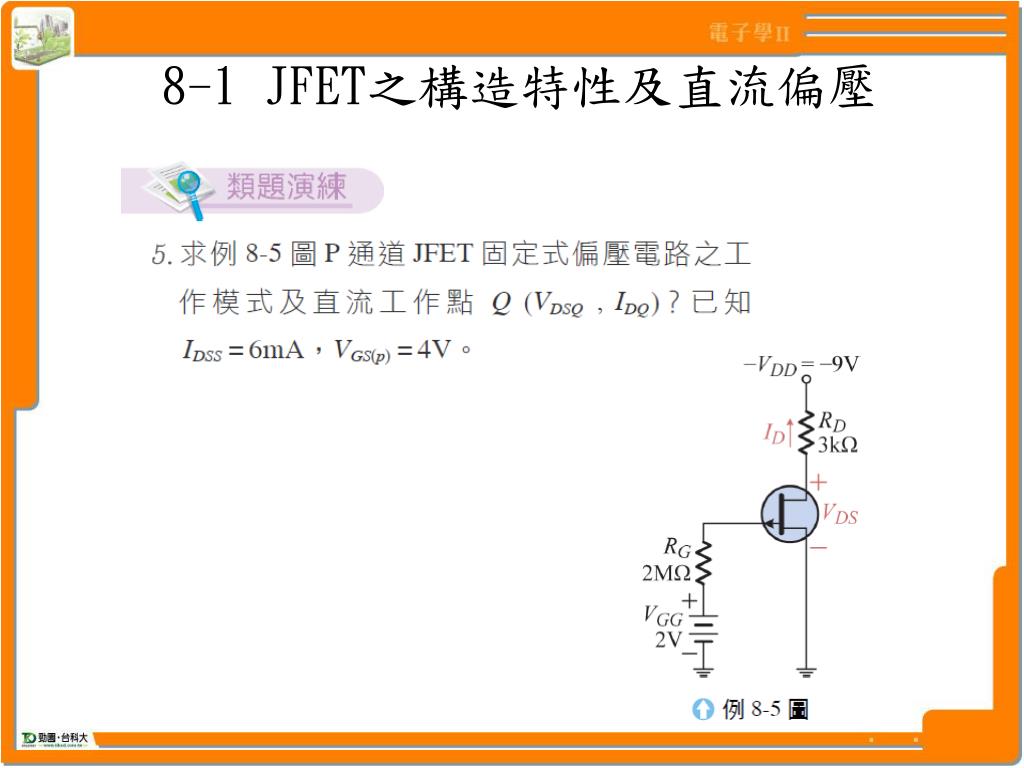

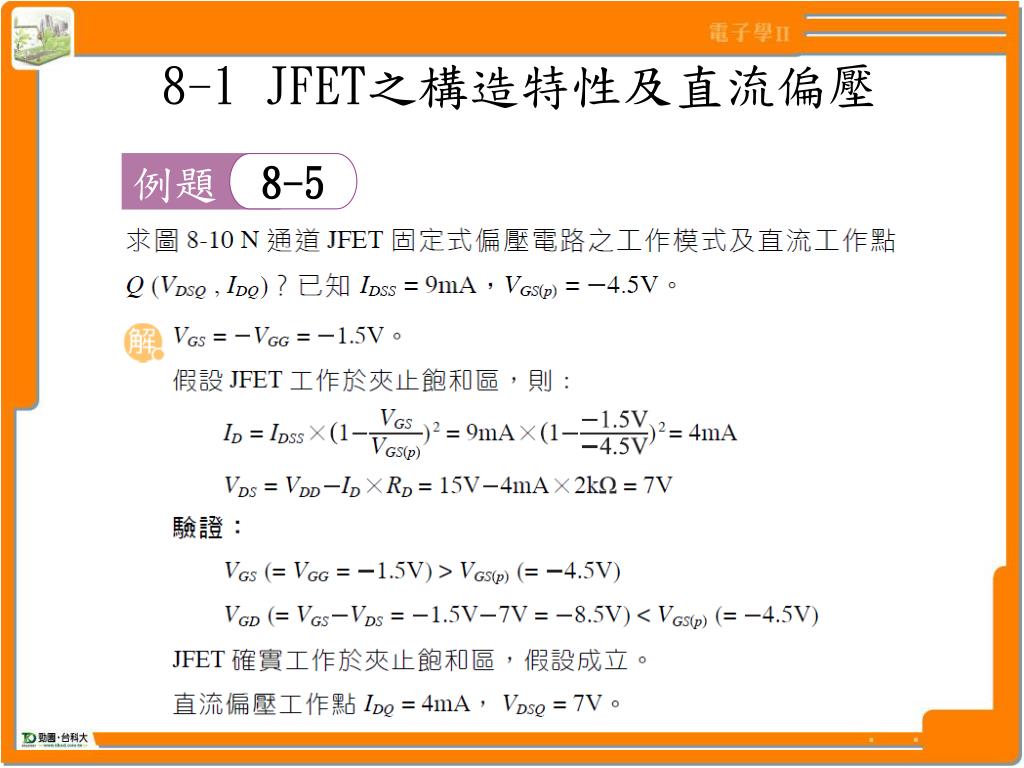

  40. 例題 8-5 8-1 JFET之構造特性及直流偏壓

  41. 8-1 JFET之構造特性及直流偏壓

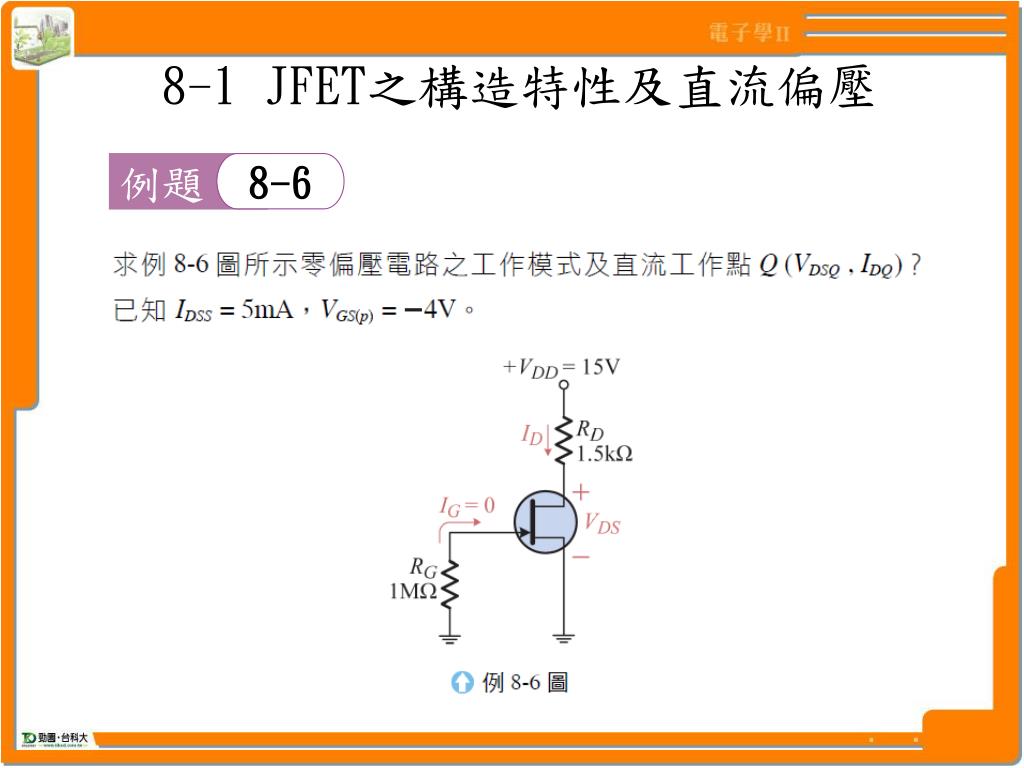

  42. 例題 8-6 8-1 JFET之構造特性及直流偏壓

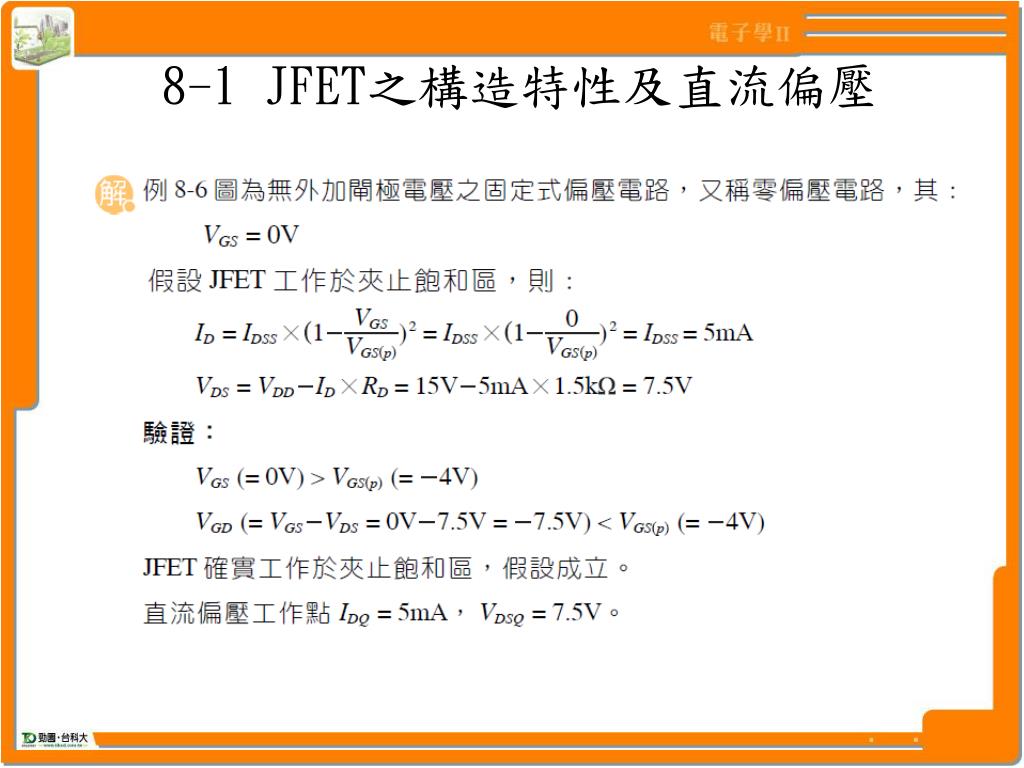

  43. 8-1 JFET之構造特性及直流偏壓

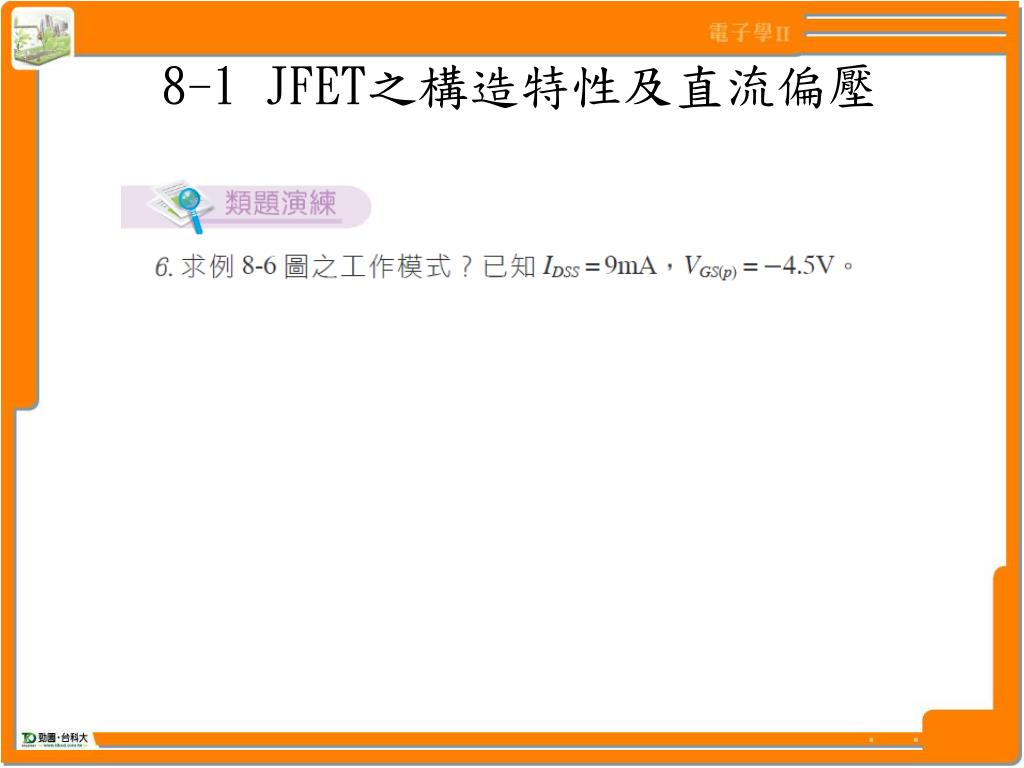

  44. 8-1 JFET之構造特性及直流偏壓

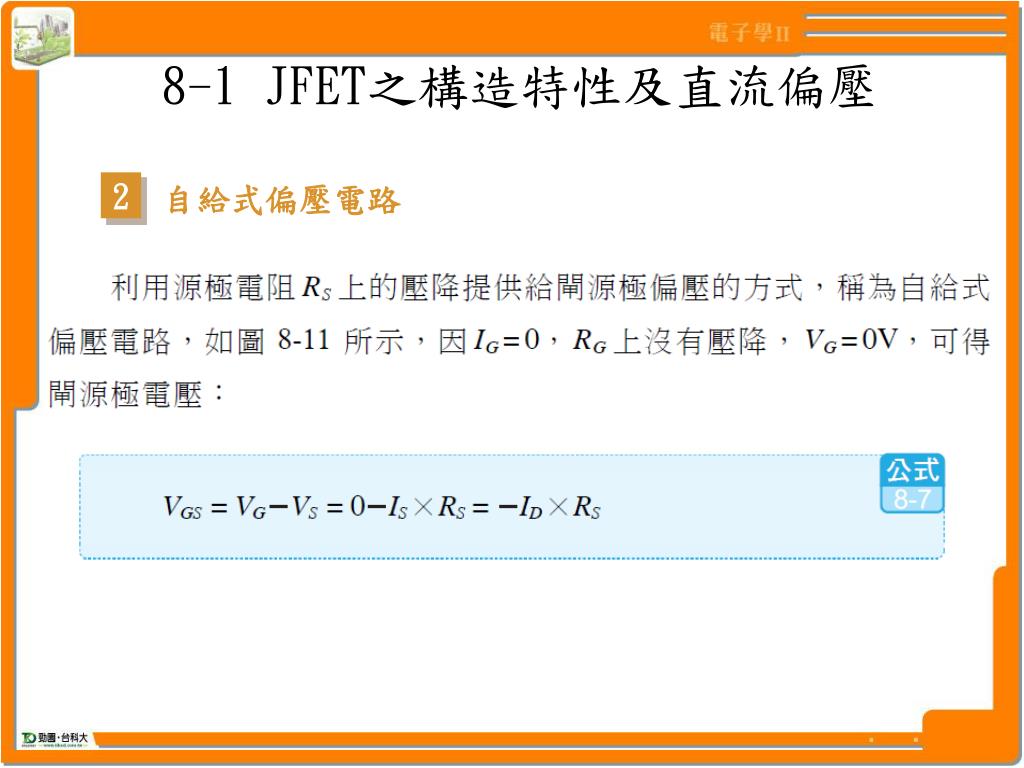

  45. 8-1 JFET之構造特性及直流偏壓 自給式偏壓電路 2

  46. 8-1 JFET之構造特性及直流偏壓

  47. 8-1 JFET之構造特性及直流偏壓

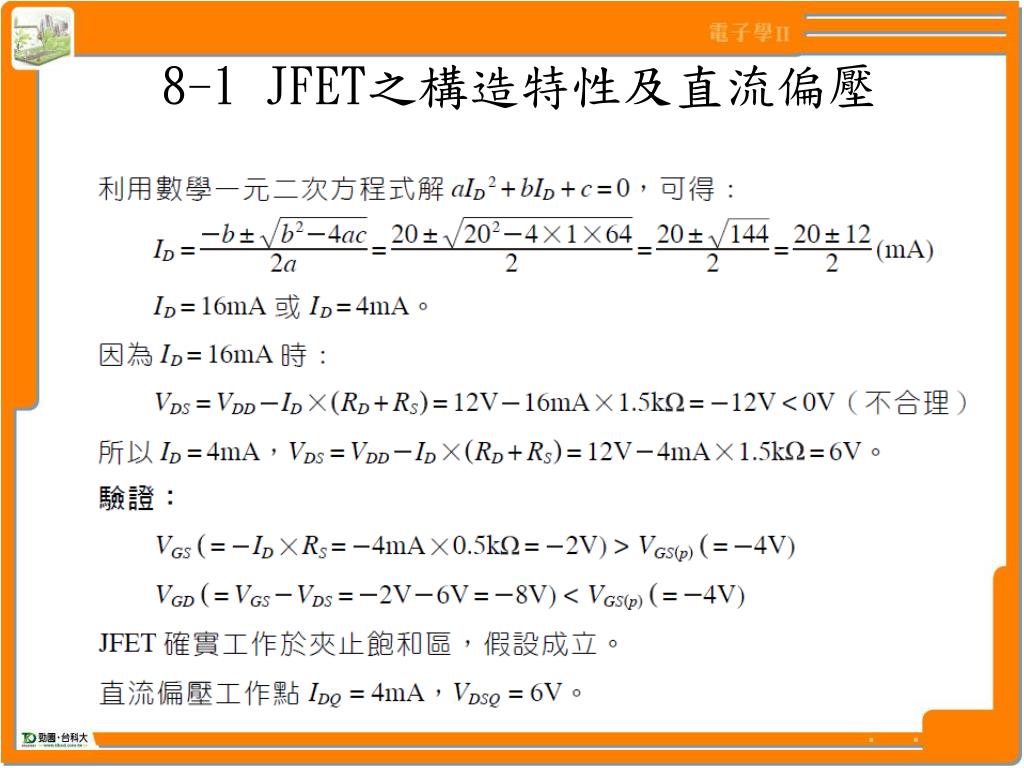

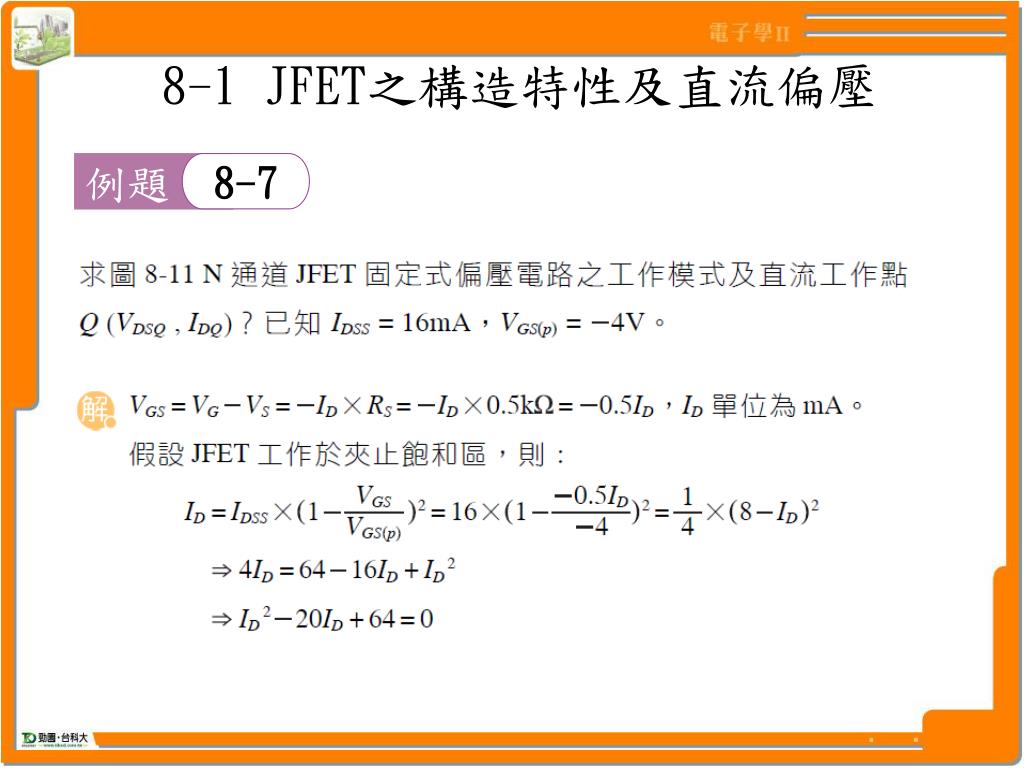

  48. 例題 8-7 8-1 JFET之構造特性及直流偏壓

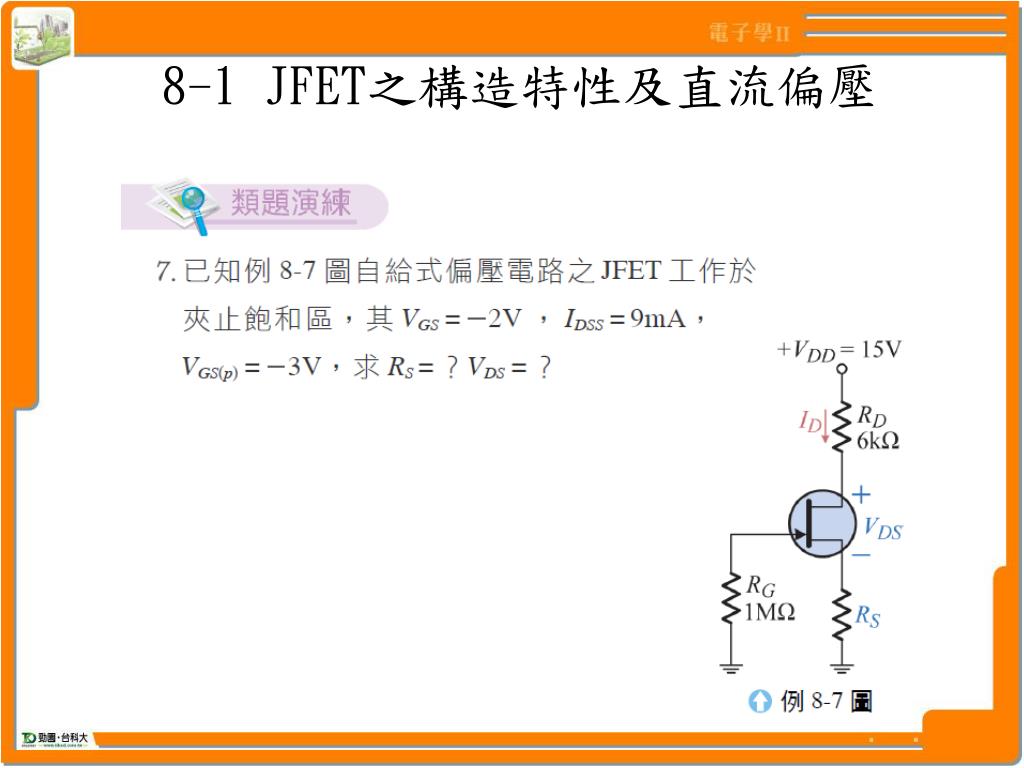

  49. 8-1 JFET之構造特性及直流偏壓

  50. 8-1 JFET之構造特性及直流偏壓
