  1. Chapter 10 Protokol Jaringan Pada Sistem Multimedia

  2. Protokol jaringan pada sistem multimedia • Protokol jaringan TCP/IP • Terdiri dari lima 5 layer (lapisan) • Aplication Layer • Transport Layer • Network Layer • Data link Layer • Physic Layer

  3. Bentuk protokol TCP/IP yang disejajarkan dengan Protokol OSI

  4. Protocol pada sistem multimedia • Lapisan protocol yang digunakan pada sistem multimedia terdistribuasi adalah pada 3 lapisan yaitu, lapisan aplikasi, lapisan transport, dan lapisan network

  5. Lapisan Aplikasi • lapisan protokol aplikasi adalah lapisan paling atas yang ada pada jaringan protokol TCP/IP, protokol ini berhubungan langsung dengan pengguna.di dalam protokol ini terdapat protokol-protokol yang ada di dalam protokol aplikasi, antara lain: • Real Time Player (RTP) • Real Time Control Protocol (RTCP) • Real Transport Streaming Protocol • Hyper Text Transport Protocol (HTTP)

  6. Real Time Protocol • RTP ( RFC 1889) [5] menyediakan jaringan transport end-to-end yang berfungsi sangat baik untuk aplikasi pengriman data real-time, seperti video atau audio baik dengan cara multicast atau jaringan unicast.

  7. Real Time Control Protocol (RTCP) • merupakan Bagian pengontrolan paket data pada RTP

  8. Real Transport Streaming Protocol • RTSP (RFC 2326) [5] adalah protokol tingakt aplikasi yang berfungsi untuk mengatur pengiriman data dengan real time properties . di dalam bahasa yang lain, RTSP diartikan sebagai “network remote control” untuk multimedia server. • Bbeberapa metode yang tersedia di dalam RTSP adalah SETUP, PLAY, RECORD, PAUSE dan TEARDOWN. Biasanya protokol ini digunkan untuk aplikasi Video on Demand (VoD)

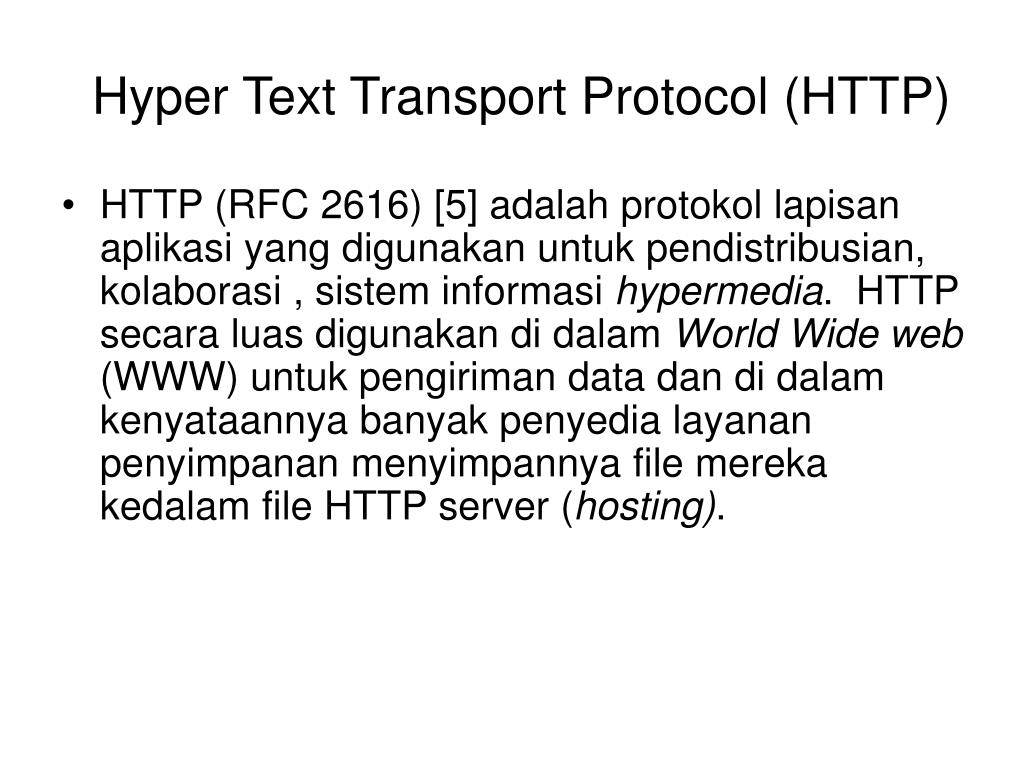

  9. Hyper Text Transport Protocol (HTTP) • HTTP (RFC 2616) [5] adalah protokol lapisan aplikasi yang digunakan untuk pendistribusian, kolaborasi , sistem informasi hypermedia. HTTP secara luas digunakan di dalam World Wide web (WWW) untuk pengiriman data dan di dalam kenyataannya banyak penyedia layanan penyimpanan menyimpannya file mereka kedalam file HTTP server (hosting).

  10. Lapisan Transportasi Lapisan ini adalah bagian lapisan yan bertugas mengubah data menjadi packet-packet data yang lebih kecil. Lapisan ini mempunyai 2 jenis protokol yaitu: • User Datagram protocol (UDP) • Transmision control Protocol (TCP)

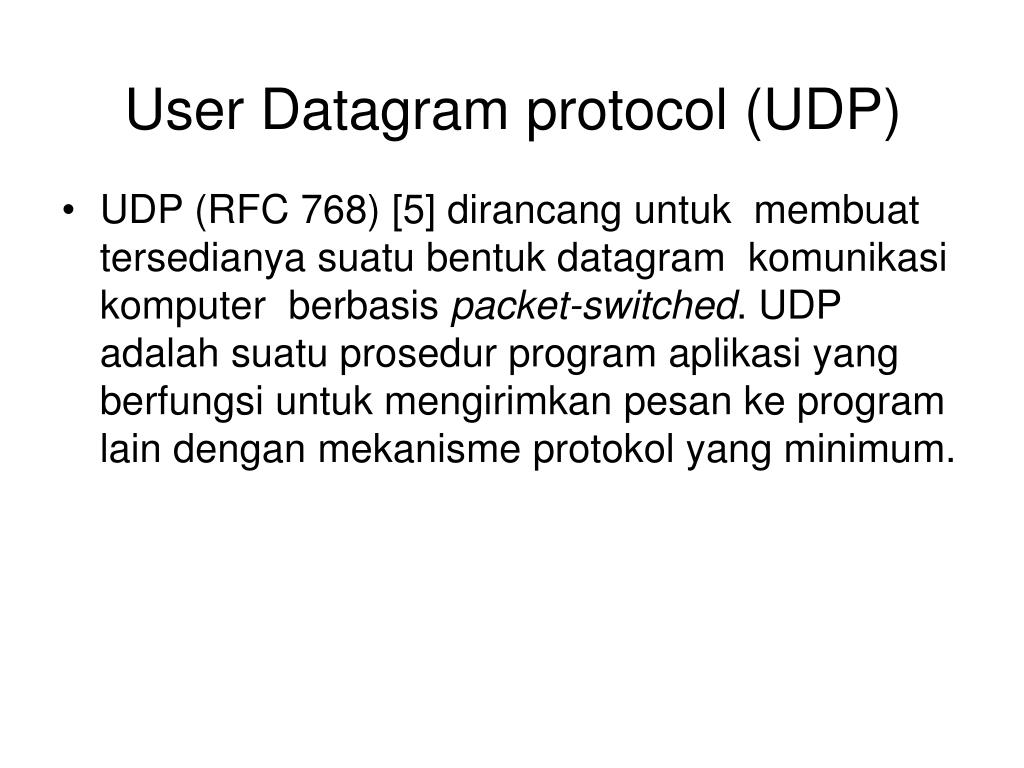

  11. User Datagram protocol (UDP) • UDP (RFC 768) [5] dirancang untuk membuat tersedianya suatu bentuk datagram komunikasi komputer berbasis packet-switched. UDP adalah suatu prosedur program aplikasi yang berfungsi untuk mengirimkan pesan ke program lain dengan mekanisme protokol yang minimum.

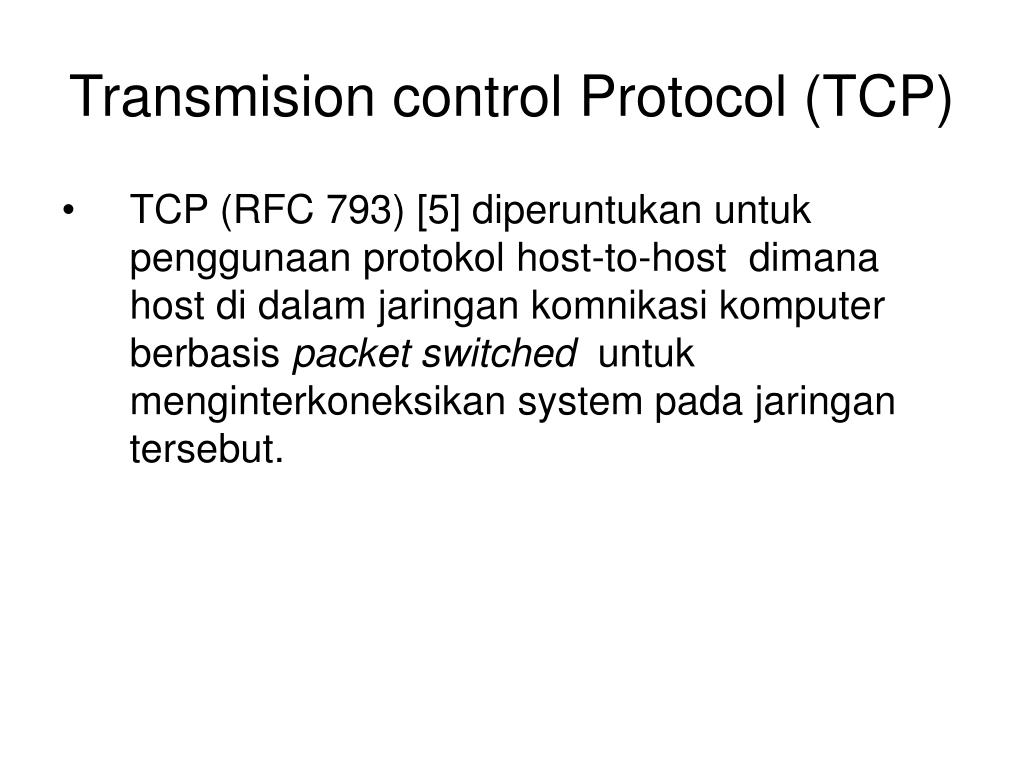

  12. Transmision control Protocol (TCP) • TCP (RFC 793) [5] diperuntukan untuk penggunaan protokol host-to-host dimana host di dalam jaringan komnikasi komputer berbasis packet switched untuk menginterkoneksikan system pada jaringan tersebut.

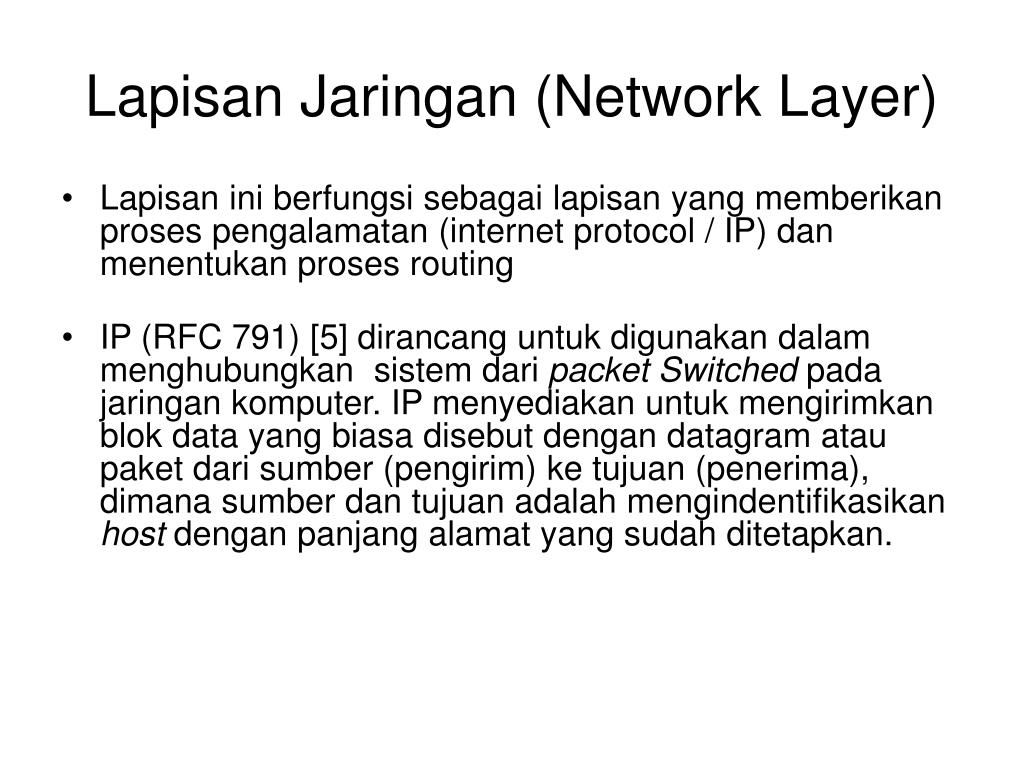

  13. Lapisan Jaringan (Network Layer) • Lapisan ini berfungsi sebagai lapisan yang memberikan proses pengalamatan (internet protocol / IP) dan menentukan proses routing • IP (RFC 791) [5] dirancang untuk digunakan dalam menghubungkan sistem dari packetSwitched pada jaringan komputer. IP menyediakan untuk mengirimkan blok data yang biasa disebut dengan datagram atau paket dari sumber (pengirim) ke tujuan (penerima), dimana sumber dan tujuan adalah mengindentifikasikan host dengan panjang alamat yang sudah ditetapkan.
