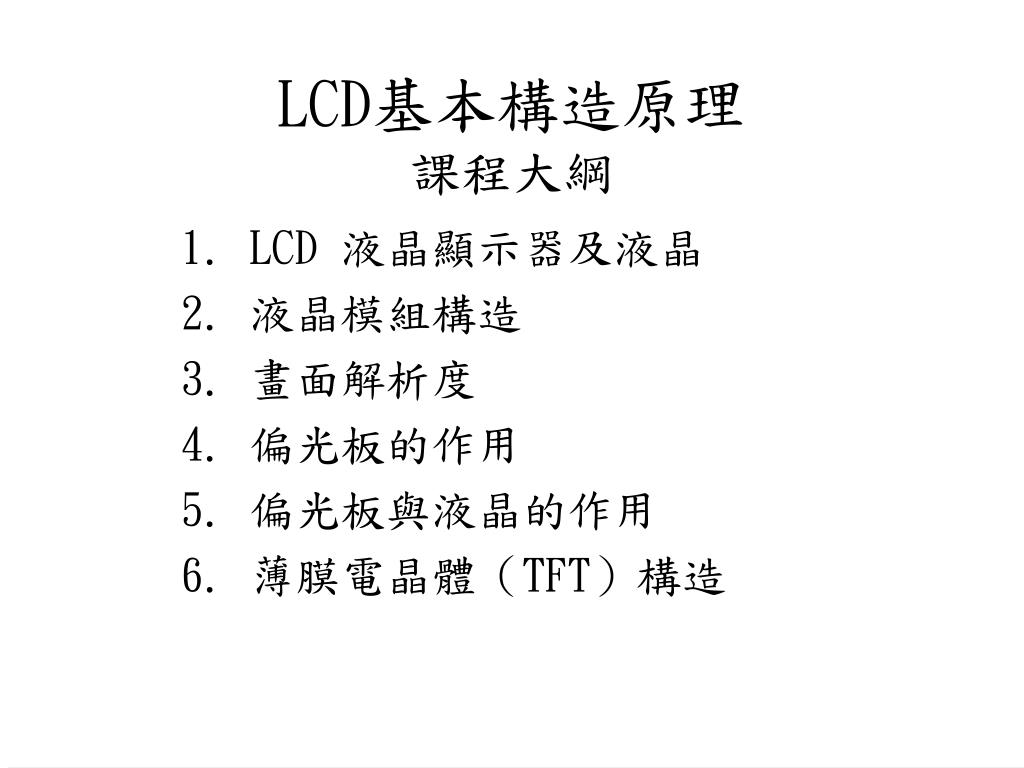

  1. LCD基本構造原理 課程大綱 • LCD 液晶顯示器及液晶 • 液晶模組構造 • 畫面解析度 • 偏光板的作用 • 偏光板與液晶的作用 • 薄膜電晶體（TFT）構造

  2. LCD 液晶顯示器 LC：液晶 液晶的特性是介於 液體 及 晶體 （流動性） （方向性） L ：Liquid 液體 C：Crystal 晶體 D：Display 顯示器

  3. LCD 液晶顯示器構造 1.外殼模組 2.液晶模組（LCM）

  4. 液晶模組構造圖 玻璃 PANEL G-PWB G-TCP G-PWB 一般機種 ＳＰ機種 S-TCP G-FPC S-FPC S-PWB S-PWB SP：Smart Package PWB：Printed Wiring Board TCP : Tape Carrier Package FPC ：Flexible Printed Circuit board

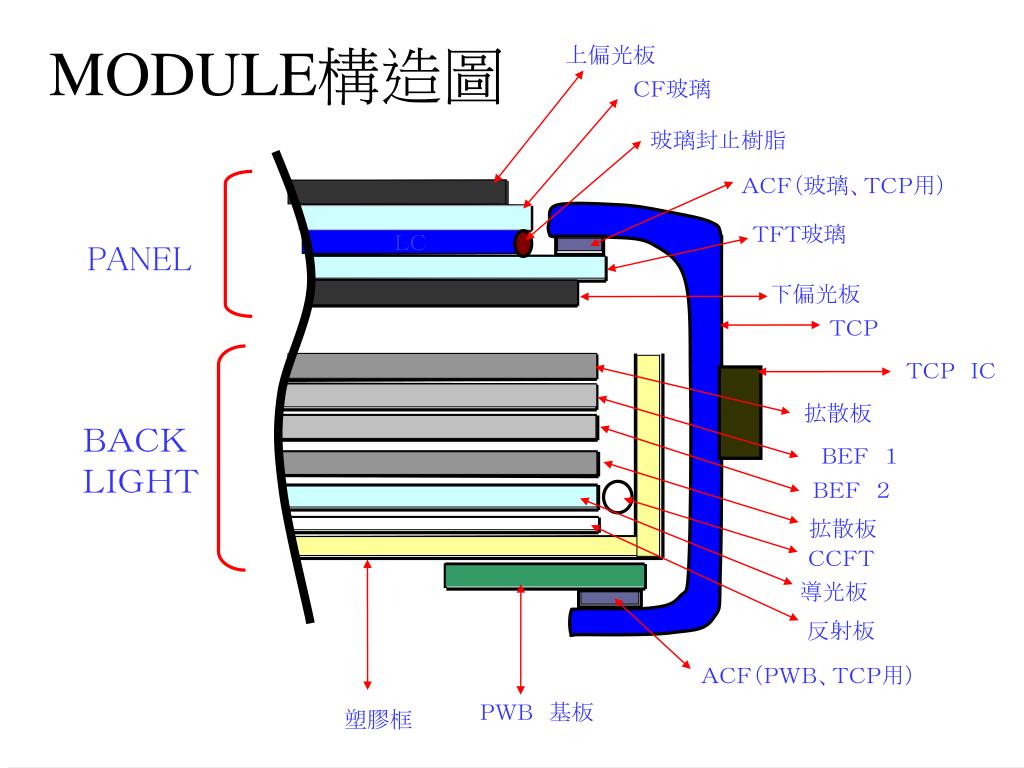

  5. MODULE構造圖 上偏光板 ＣＦ玻璃 玻璃封止樹脂 ＡＣＦ（玻璃、ＴＣＰ用） ＴＦＴ玻璃 ＬＣ PANEL 下偏光板 ＴＣＰ ＴＣＰ　ＩＣ 拡散板 ＢＡＣＫ　ＬＩＧＨＴ ＢＥＦ　１ ＢＥＦ　２ 拡散板 ＣＣＦＴ 導光板 反射板 ＡＣＦ（ＰＷＢ、ＴＣＰ用） ＰＷＢ　基板 塑膠框

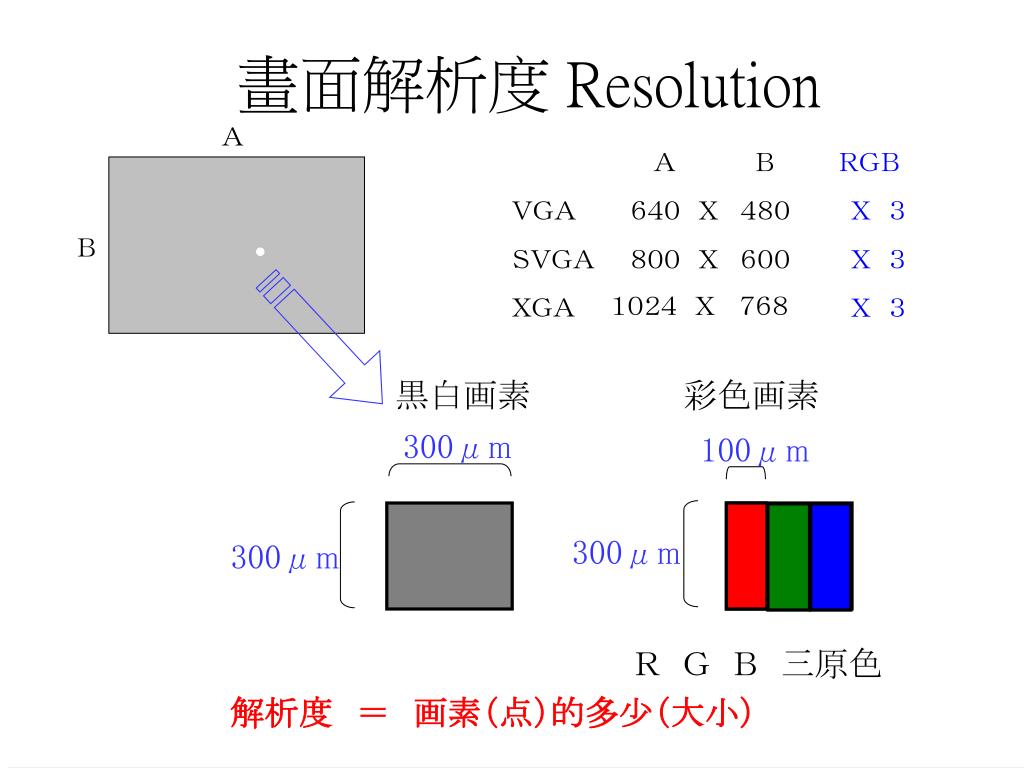

  6. Ａ Ｂ Ａ Ｂ ＲＧＢ ＶＧＡ ６４０　Ｘ ４８０ Ｘ　３ ＳＶＧＡ ８００　Ｘ ６００ Ｘ　３ １０２４　Ｘ ７６８ ＸＧＡ Ｘ　３ 畫面解析度 Resolution 　黒白画素　 彩色画素 300μm 100μm 300μm 300μm Ｒ　Ｇ　Ｂ　三原色 解析度　＝　画素（点）的多少（大小）

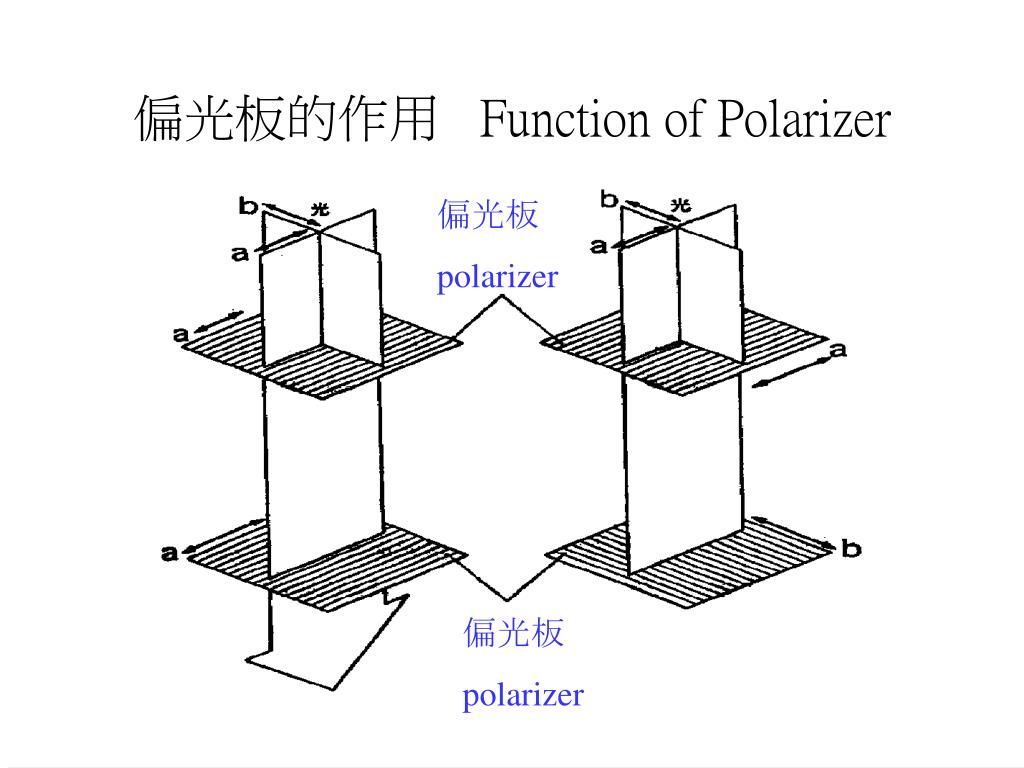

  7. 偏光板的作用 Function of Polarizer 偏光板 polarizer 偏光板 polarizer

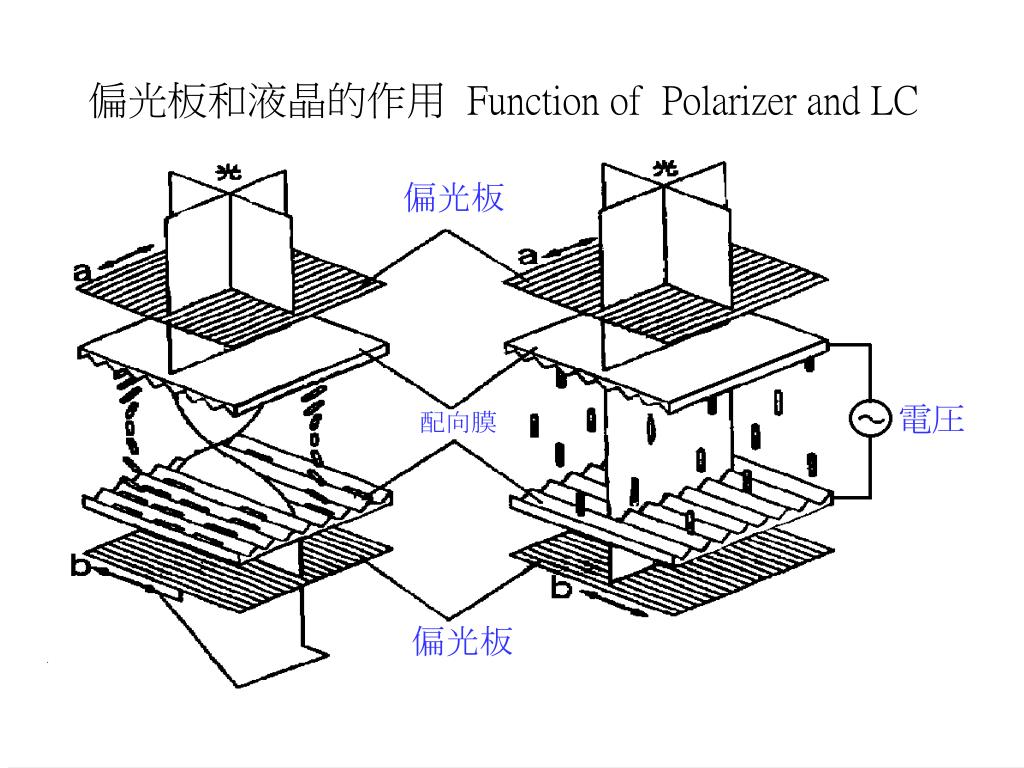

  8. 偏光板和液晶的作用 Function of Polarizer and LC 偏光板 電圧 配向膜 偏光板

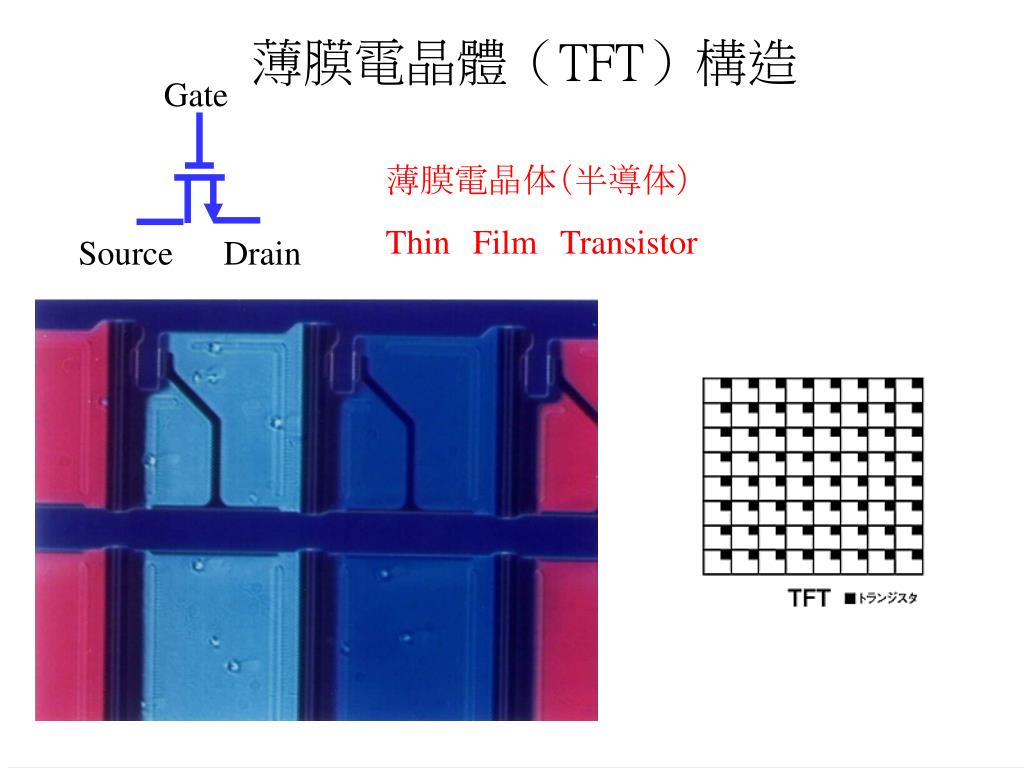

  9. 薄膜電晶體（TFT）構造 Gate Source Drain 薄膜電晶体（半導体） ThinFilmTransistor
