  1. MERITVELaboratorijske vaje Vaja 1 Določanje impedance po UI metodi evgen.urlep@uni-mb.si Evgen Urlep

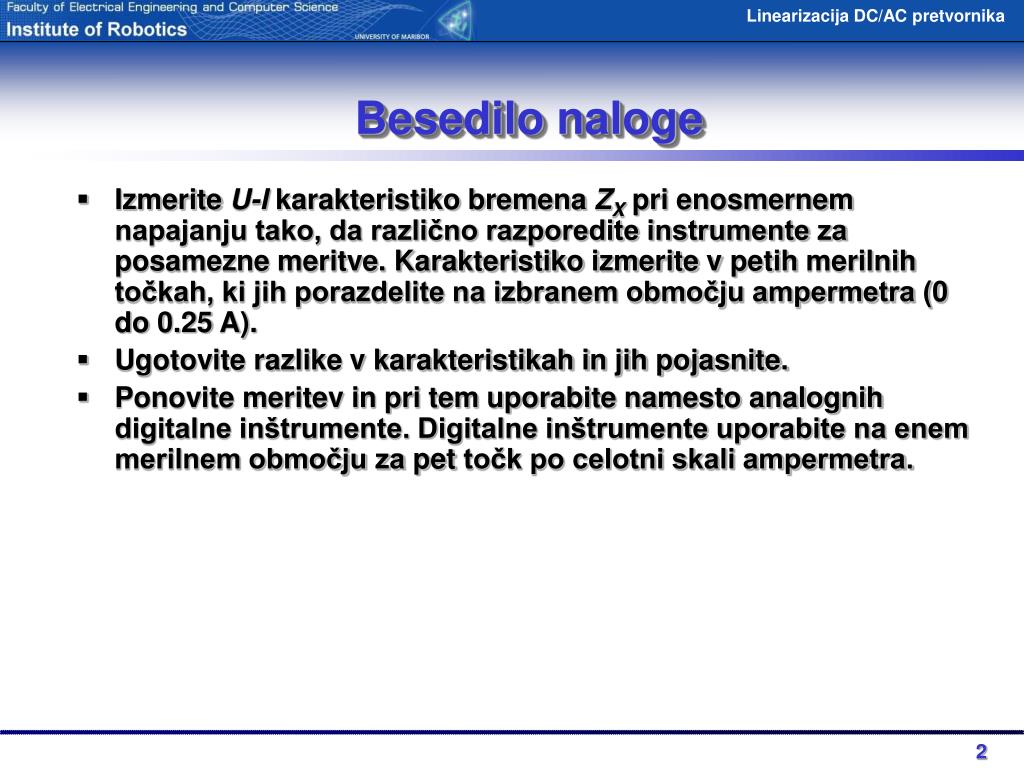

  2. Besedilo naloge • Izmerite U-I karakteristiko bremena ZX pri enosmernem napajanju tako, da različno razporedite instrumente za posamezne meritve. Karakteristiko izmerite v petih merilnih točkah, ki jih porazdelite na izbranem območju ampermetra (0 do 0.25 A). • Ugotovite razlike v karakteristikah in jih pojasnite. • Ponovite meritev in pri tem uporabite namesto analognih digitalne inštrumente. Digitalne inštrumente uporabite na enem merilnem območju za pet točk po celotni skali ampermetra.

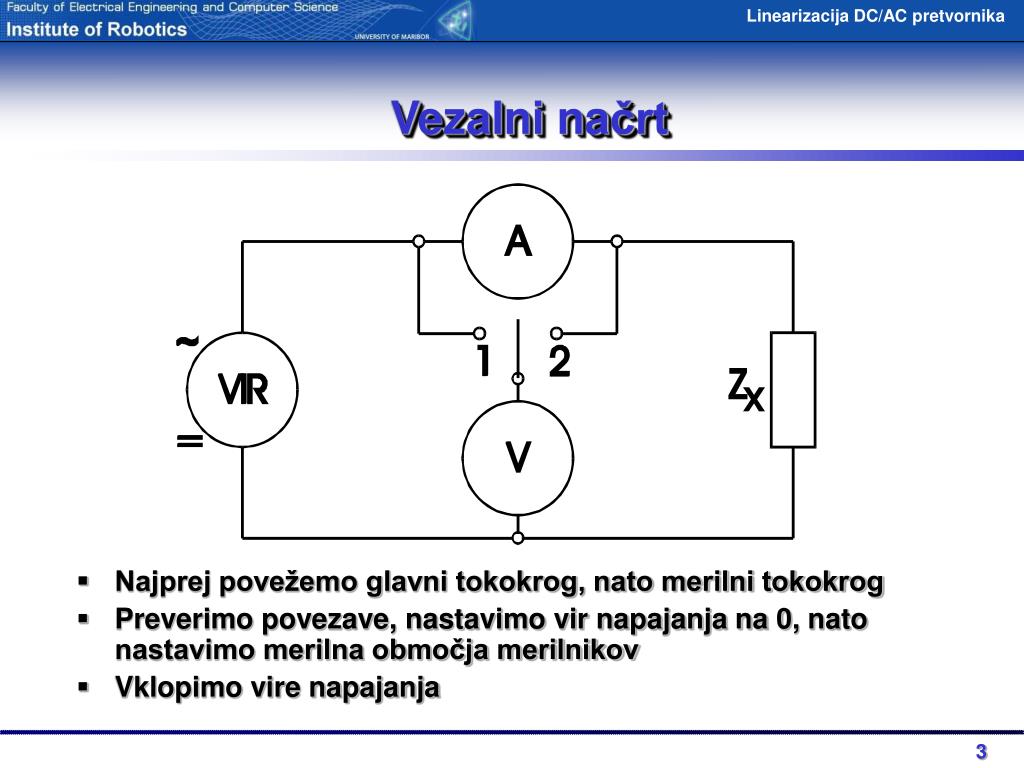

  3. Vezalni načrt • Najprej povežemo glavni tokokrog, nato merilni tokokrog • Preverimo povezave, nastavimo vir napajanja na 0, nato nastavimo merilna območja merilnikov • Vklopimo vire napajanja

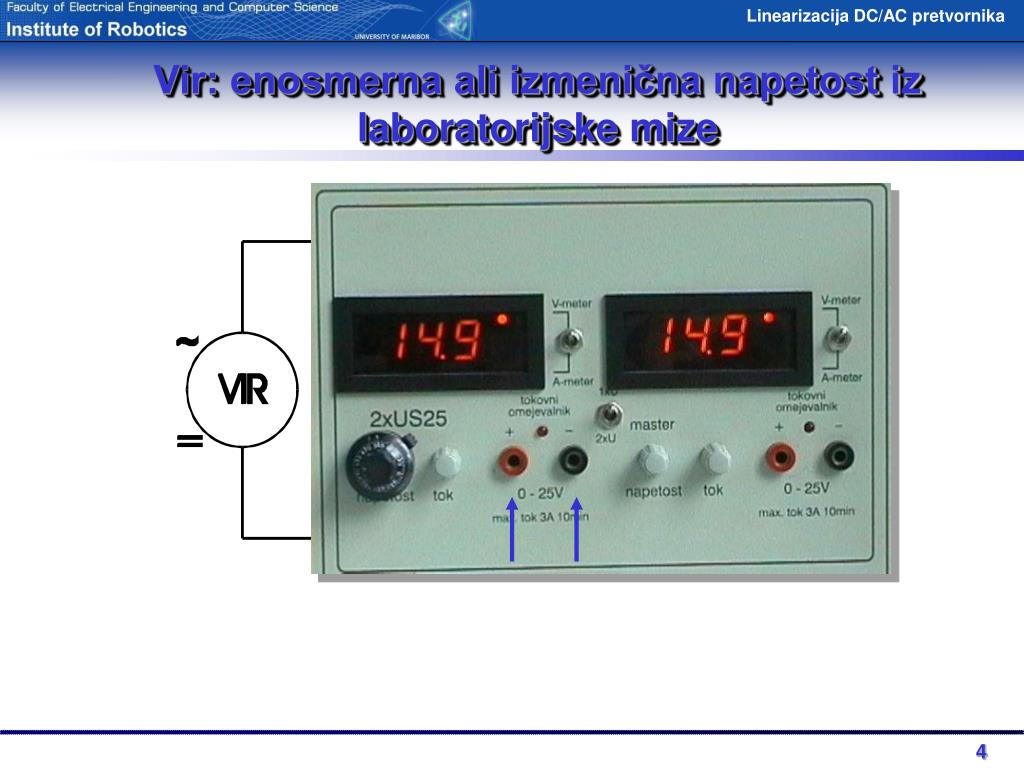

  4. Vir: enosmerna ali izmenična napetost iz laboratorijske mize

  5. A: univerzalni instrument Merilno območje za vajo nastavimo 0.3A MO=30 V

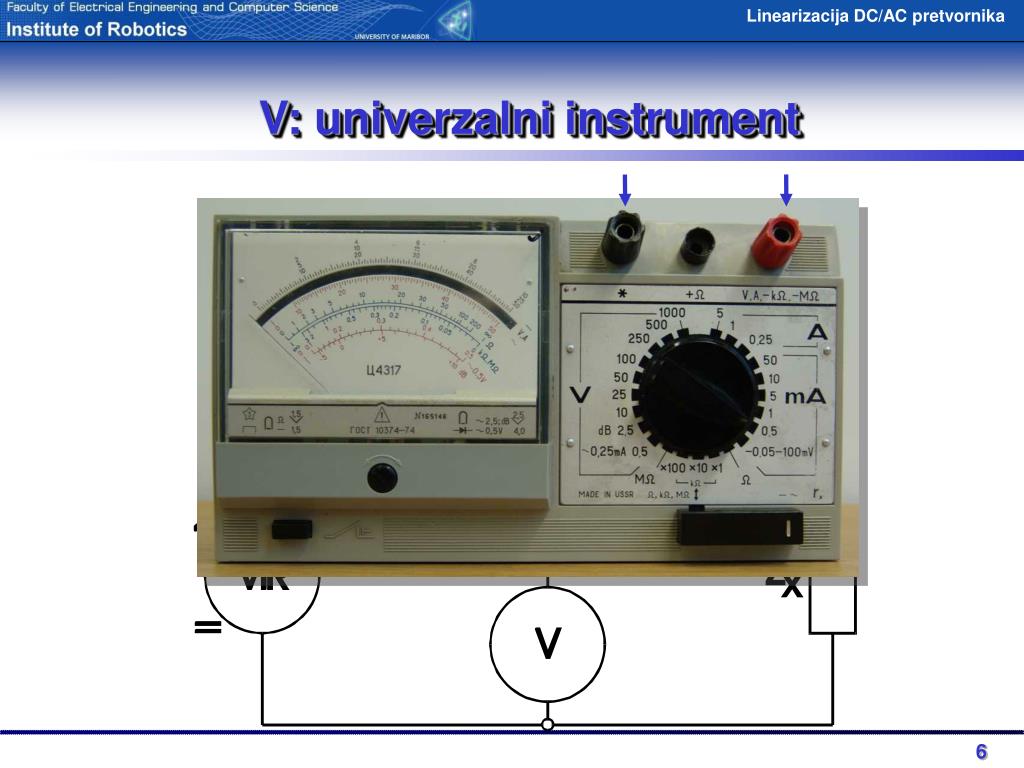

  6. V: univerzalni instrument

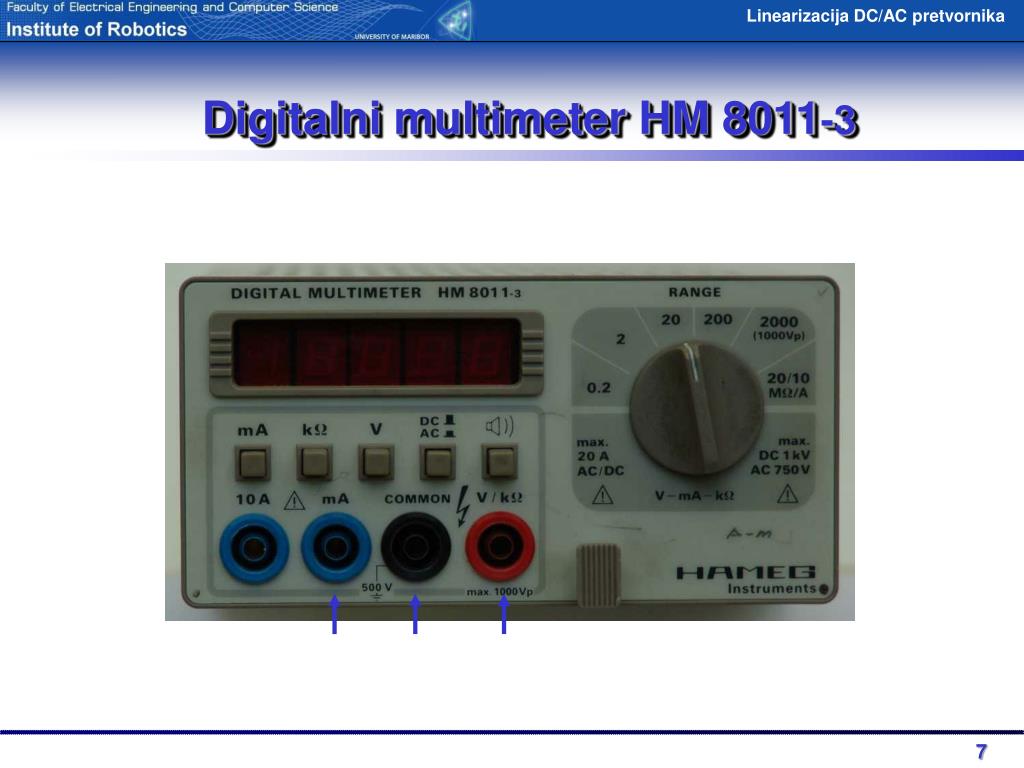

  7. Digitalni multimeter HM 8011-3

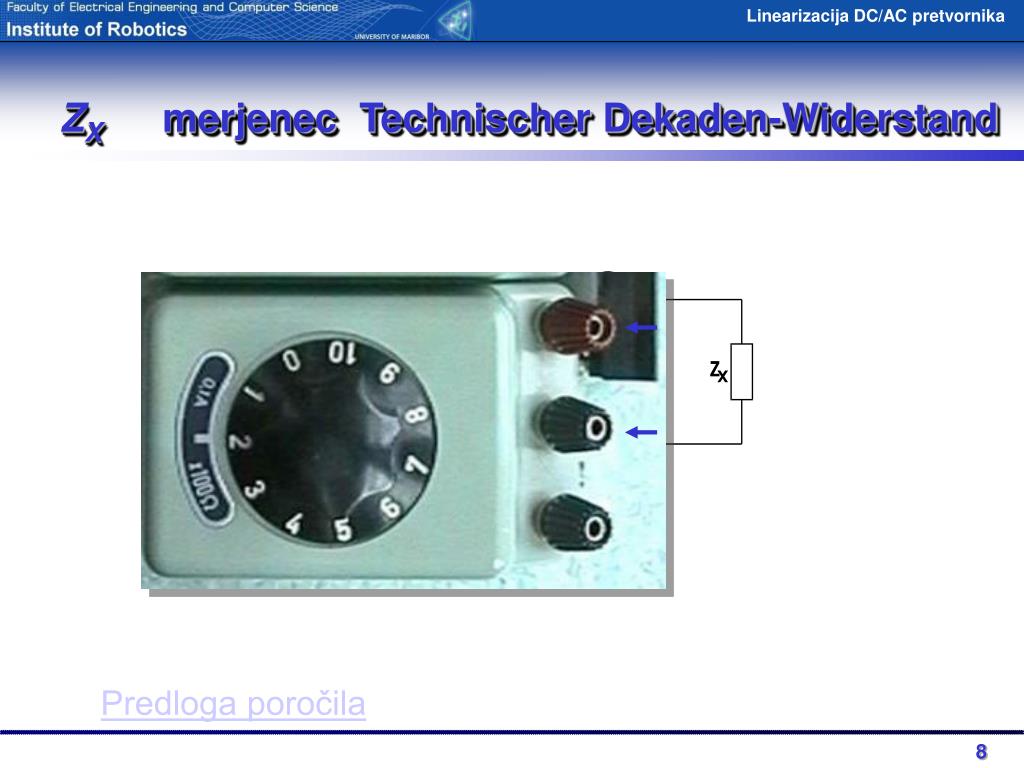

  8. ZX merjenec Technischer Dekaden-Widerstand Predloga poročila
