  1. 5.2 MCS-51串行口 5.2.1 串行口概述 8051的通讯:即单片机与外界进行信息交换。 通讯方式:  并行通讯:数据的各位同时发送或接受  串行通讯:数据一位一位顺序发送或接受

  2. 第n个字符(帧) 0 D0 D1 D2 D3 D4 D5 P D0 D6 D7 0 1 起始位 数据位D0~D7 校验位 结束位 串行口通讯方式  单工通讯:通讯接口只能发送或接受的单向通讯方式  半双工通讯:通讯接口既可发送又可接受,但不能同 时进行  全双工通讯:通讯接口能同时发送接受的通讯方式 异步传送方式与同步传送 异步通讯:利用起始位表示字符的开始,用停止位 表示字符结束

  3. 2.同步通讯:在同步通讯中,每个字符要用起始位和停止位作为字符开始和结束的标志,占用了时间;所以在数据块传递时,为了提高速度,常去掉这些标志,采用同步传送。由于数据块传递开始要用同步字符来指示,同时要求由时钟来实现发送端与接收端之间的同步,故硬件较复杂。2.同步通讯:在同步通讯中,每个字符要用起始位和停止位作为字符开始和结束的标志,占用了时间;所以在数据块传递时,为了提高速度,常去掉这些标志,采用同步传送。由于数据块传递开始要用同步字符来指示,同时要求由时钟来实现发送端与接收端之间的同步,故硬件较复杂。

  4. 串行通信的数据传送率 传送率:数据传送速度 波特率(baud rate):异步通信中数据传输速率的单 位,其含义每秒传送多少位二进制数。 例:数据传送的速率为120个字符每秒,每个字符有1个起始位、8个数据位和一个停止位组成,则其传送波特率为: 每一位的传送时间为波特率的倒数:

  5. 内部总线 TXD(P3.1) 发送 SBUF (99H) 8 门 串 行 控 制 寄 存 器 (98H) 定 时 器 T1 发送控制器 T1 串行口中断 + R1 接受控制器 接受 SBUF (99H) 8 RXD(P3.0) 8 输入移位寄存器 5.2.2 MCS-51串行口结构  物理空间上各自独立的发送寄存器和接收寄存器,有相同名字和地址空间,但不会出现冲突,因为发送寄存器只读不写,接受寄存器只写不读。

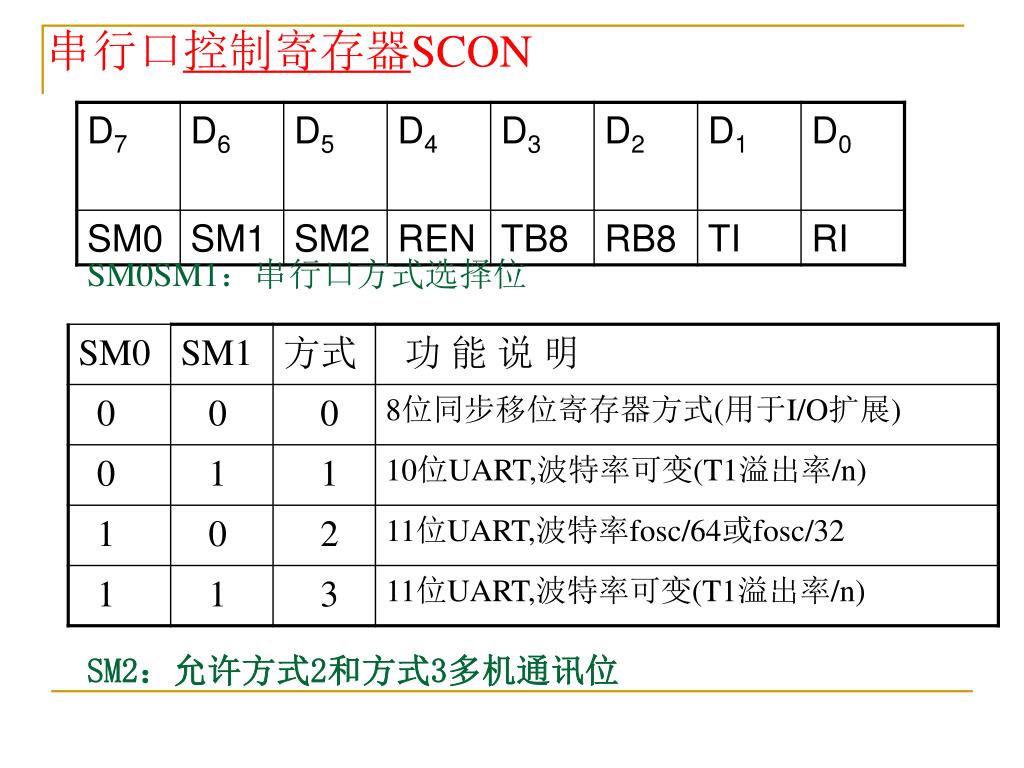

  6. 串行口控制寄存器SCON SM0SM1:串行口方式选择位 SM2:允许方式2和方式3多机通讯位

  7. REN: 接收允许控制位。由软件置位以允许接收,又由软件清 0 来禁止接收。 TB8:是要发送数据的第9位。在方式2或方式3中,要发送的第 9位数据,根据需要由软件置1或清0。例如,可约定作为 奇偶校验位,或在多机通讯中作为区别地址帧或数据帧 的标志位。 RB8: 接收到的数据的第9位。在方式0中不使用RB8。在方式1 中,若(SM2)=0,RB8为接收到的停止位。在方式2或 方,式3中,RB8为接收到的第9位数据。 TI: 发送中断标志。在方式0中,第8位发送结束时,由硬件 置位。在其它方式的发送停止位前,由硬件置位。TI置 位既表示一帧信息发送结束,同时也是申请中断,也可 用软件查询的方法获得数据已发送完毕的信息,或用中 断的方式来发送下一个数据。TI必须用软件清0。

  8. RI:接收中断标志位。在方式0,当接收完第8位数据后,由 硬件置位。在其它方式中,在接收到停止位的中间时 刻由硬件置位(例外情况见于SM2的说明)。RI置位 表示一帧数据接收完毕,可用查询的方法获知或者用 中断的方法获知。RI也必须用软件清0。RI:接收中断标志位。在方式0,当接收完第8位数据后,由 硬件置位。在其它方式中,在接收到停止位的中间时 刻由硬件置位(例外情况见于SM2的说明)。RI置位 表示一帧数据接收完毕,可用查询的方法获知或者用 中断的方法获知。RI也必须用软件清0。 特殊功能寄存器PCON:是为了在CHMOS的80C51单片机上实现电源控制而附加的。其中最高位是SMOD。

  9. 5.2.3 串行口工作方式 一、方式0 方式0为移位寄存器输入/输出方式。可外接移位寄存器以扩展I/O口,也可以外接同步输入/输出设备。8位串行数据都是从RXD(P3.0)输入或输出,TXD(P3.1)用来输出同步脉冲。 1、方式0发送 串行数据从RXD引脚输出,TXD引脚输出移位脉冲。CPU将数据写入发送寄存器时,立即启动发送,将8位数据以fosc/12的固定波特率从RXD输 出,低位在前,高位在 后。发送完一帧数据后 ,发送中断标志TI由硬 件置位。

  10. 2、方式0接收 当串行口以方式0接收时,先置位允许接收控制位REN。此时,RXD (P3.0)为串行数据输入端,TXDP3.1仍为同步脉冲移位输出端。当(RI)=0和(REN)=1同时满足时,开始接收。当接收到第8位数据时,将数据移入接收寄存器,并由硬件置位RI。 ?

  11. 二、方式1 方式1为波特率可变的10位异步通讯接口方式。发送或接收一帧信息,包括1个起始位0,8个数据位和1个停止位1。 1.    方式1发送 当CPU执行一条指令将数据写入发送缓冲SBUF时,就启动 发送。串行数据从TXD引脚输出,发送完一帧数据后,就由硬件置位TI。 2.    方式1接受 在(REN)=1时,串行口采样RXD引脚,当采样到1至0的跳变时,确认是开始位0,就开始接收一帧数据。只有当(RI)=0且停止位为1或者(SM2)=0时,停止位才进入RB8,8位数据才能进入接收寄存器,并由硬件置位中断标志RI;否则信息丢失。所以在方式1接收时,应先用软件清零RI和SM2标志。

  12. 在串行通讯中,收发双方的数据传送率(波特率)要有一定的约定。在8051串行口的四种工作方式中,方式0和2的波特率是固定的,而方式1和3的波特率是可变的,由定时器T1的溢出率控制。在串行通讯中,收发双方的数据传送率(波特率)要有一定的约定。在8051串行口的四种工作方式中,方式0和2的波特率是固定的,而方式1和3的波特率是可变的,由定时器T1的溢出率控制。 方式0和方式2的波特率: 在方式0,每个及其周期发送或接受一位数据,波特率的数值固定为时钟频率(fosc)的1/12,且不受SMOD的影响。 在方式2中,波特率由PCON中的选择位SMOD来决定, 当SMOD=0时,波特率为1/64fosc 当SMOD=1时,波特率为1/32fosc,

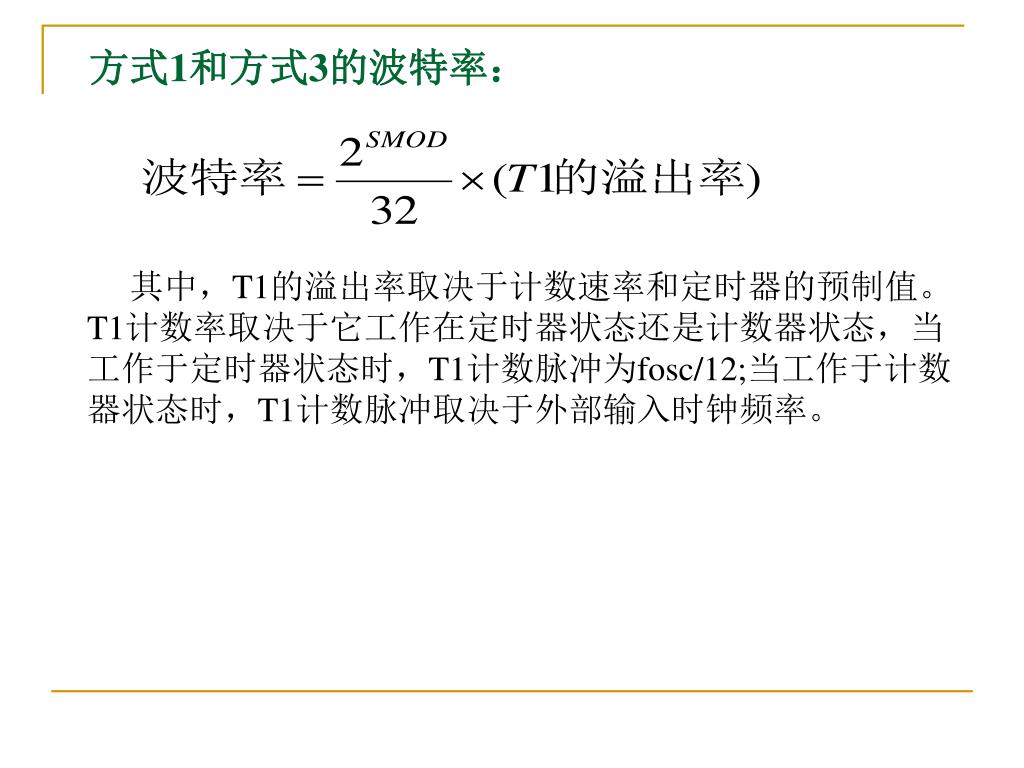

  13. 方式1和方式3的波特率: 其中,T1的溢出率取决于计数速率和定时器的预制值。T1计数率取决于它工作在定时器状态还是计数器状态,当工作于定时器状态时,T1计数脉冲为fosc/12;当工作于计数器状态时,T1计数脉冲取决于外部输入时钟频率。

  14. 5.2.4 串行口应用 [例5_3]应用串行口方式0输出,在串行口外接移位寄存器,构成显示器接口.如图所示,三片(理论上可以为n片,为举例方便而用三片)74LS164串接成24位并行输出移位寄存器,每片74LS164接一个共阳极8段LED显示器,构成三维数据显示,这里P1.0作串行输出选择信号(只有P1.0为高时,串行同步信号TXD才能输出),这种显示器称为静态显示,CPU不必为显示服务而频繁执行扫描任务. 设显示缓冲区设在DISBUF开始的区域中. 解:1. 确定工作方式 (1)送方式控制字 (SCON)=0000 0000B=00H ; 串行口以方式0输出

  15. 5V P1.0 & RXD 8 9 8 9 8 9 74LS164 74LS164 1.2 1.2 1.2 TXD 8051 3 4 5 6 10 11 12 13 3 4 5 6 10 11 12 13 74LS164 g f e d c b a g f e d c b a e LED0 LED1 3 4 5 6 10 11 12 13 g f d c b a LED2 5V

  16. DISPLY:MOV SCON,#00H ;选择串行口为方式0发送 MOV R7,#3H ;字节计数 MOV R0,DISBUF ;R0指向显示缓冲区 SETB P1.0 ; 选通TXD同步移位时钟 L1: MOV A, @R0 ;区要显示的数 MOV SBUF,A ; 开始发送 JNB T1, $ ; 等待一帧发送完 CLR TI ; 清发送中断标志 INC R0 ; 修改显示缓冲区指针 DJNZ R7, L1 ; 三个LED实现完了否? CLR P1.0 ; 关TXD RET ; 返回 DISBUF: DB 11H, D7H, 18H, D8H 程序清单:
