  1. 核磁気共鳴法とその固体物理学への応用 東大物性研：　瀧川　仁 ［Ⅰ］　核磁気共鳴の基礎と超微細相互作用 ［Ⅱ］　NMRスペクトルを通してスピン・軌道・電荷・格子の局所構造を探る　（静的性質） ［Ⅲ］　核磁気緩和現象を通して電子（格子）のダイナミクスを見る　（動的性質）

  2. ［Ⅱ］　NMRスペクトルを通してスピン・軌道・電荷・格子の［Ⅱ］　NMRスペクトルを通してスピン・軌道・電荷・格子の 　　　　局所構造を探る　（静的性質） １．常磁性状態におけるNMRスペクトル 結晶の対称性とNMRスペクトル 例：SｒCu2(BO3)2におけるホウ素サイトのNMRと圧力下相転移 不純物によって誘起される現象 ２．磁気秩序状態におけるNMR 色々な秩序状態におけるNMRスペクトル 磁気構造についてNMRから何が言えるか　(例：BaFe2As2） 強磁場下で出現する秩序相　（例：SｒCu2(BO3)2における逐次磁化プラトー） ３．ｆ電子系の多極子秩序とNMRスペクトル NMRでどうして多極子が見えるか？ 例：CeB6、PrFe4P12における多極子秩序

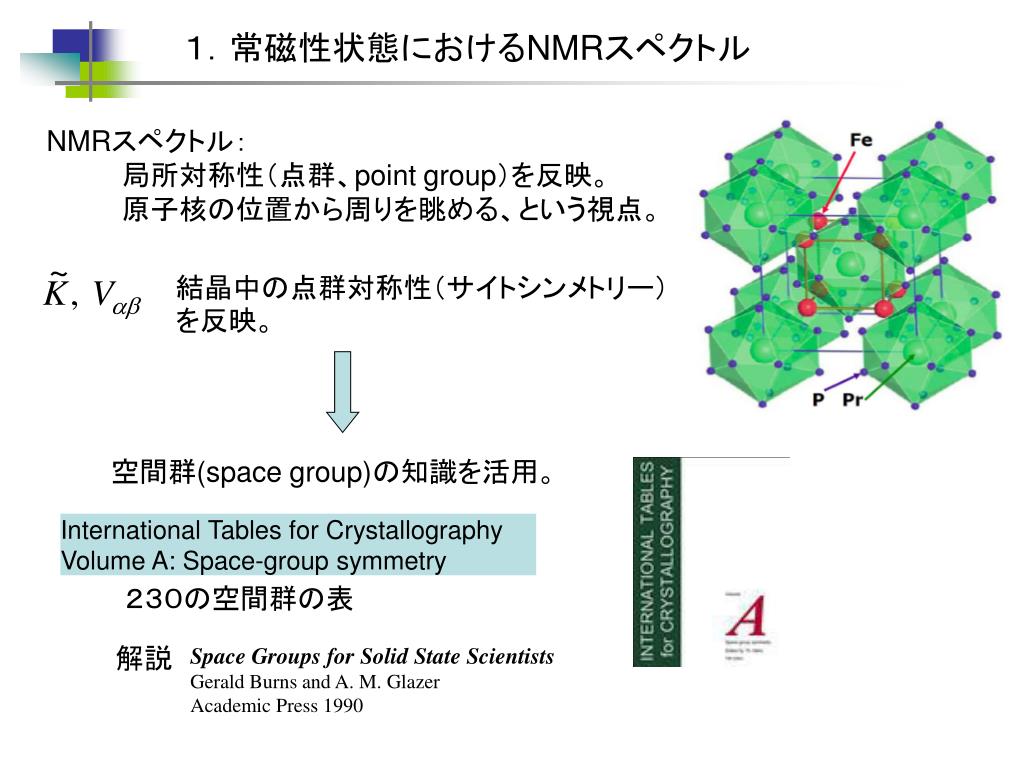

  3. １．常磁性状態におけるNMRスペクトル NMRスペクトル： 　　　　局所対称性（点群、point group）を反映。 　　　　原子核の位置から周りを眺める、という視点。 結晶中の点群対称性（サイトシンメトリー）を反映。 空間群(space group)の知識を活用。 International Tables for Crystallography Volume A: Space-group symmetry ２３０の空間群の表 解説 Space Groups for Solid State Scientists Gerald Burns and A. M. Glazer Academic Press 1990

  4. P Fe Pr

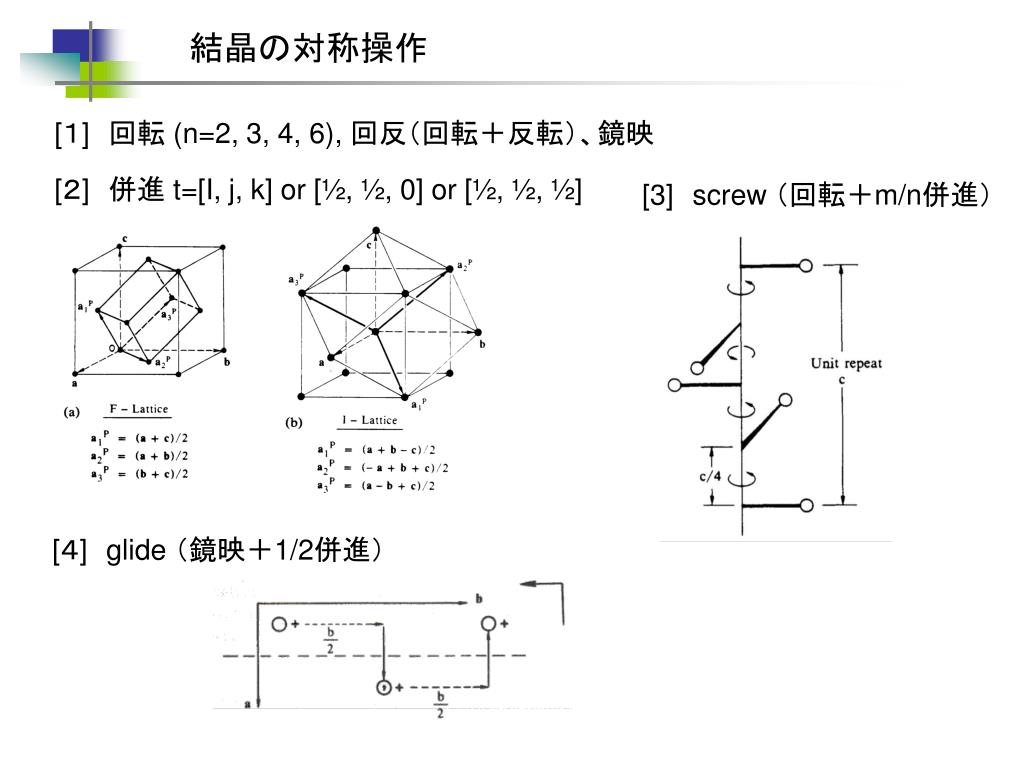

  5. 結晶の対称操作 [１]　回転 (n=2, 3, 4, 6), 回反（回転＋反転）、鏡映 [２]　併進 t=[I, j, k] or [½, ½, 0] or [½, ½, ½] [3]screw （回転＋m/n併進） [４]glide （鏡映＋1/2併進）

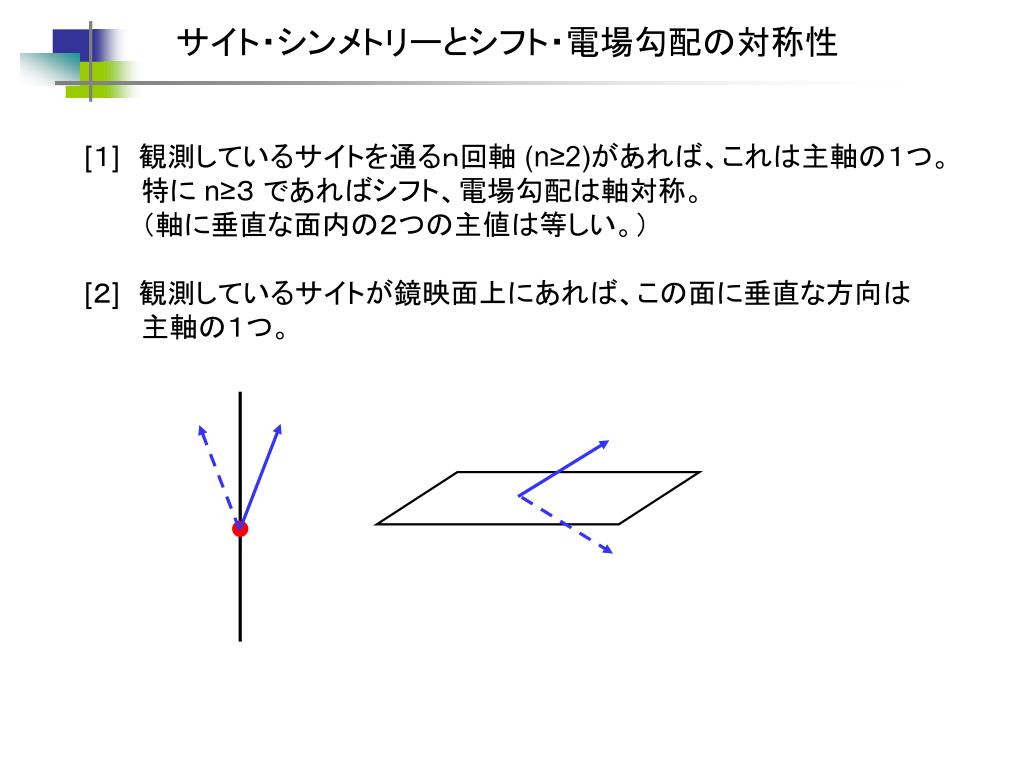

  6. サイト・シンメトリーとシフト・電場勾配の対称性サイト・シンメトリーとシフト・電場勾配の対称性 [１]　観測しているサイトを通るｎ回軸 (n≥2)があれば、これは主軸の１つ。 　　　特に n≥３ であればシフト、電場勾配は軸対称。 　　　（軸に垂直な面内の２つの主値は等しい。） [２]　観測しているサイトが鏡映面上にあれば、この面に垂直な方向は 　　　主軸の１つ。

  7. 等価なサイトにおける共鳴線の分裂と一致 (b) (a) (c) O B B O Cu A A 磁場下では一般に非等価。 上図のAサイトと下図の Bサイトが等価 磁場が[110]に平行。 結晶学的に等価 ４+, ４-で移り変わる ４+, ４-の対称操作で磁場の方向が変わらない。 B AサイトとBサイトは等価 A

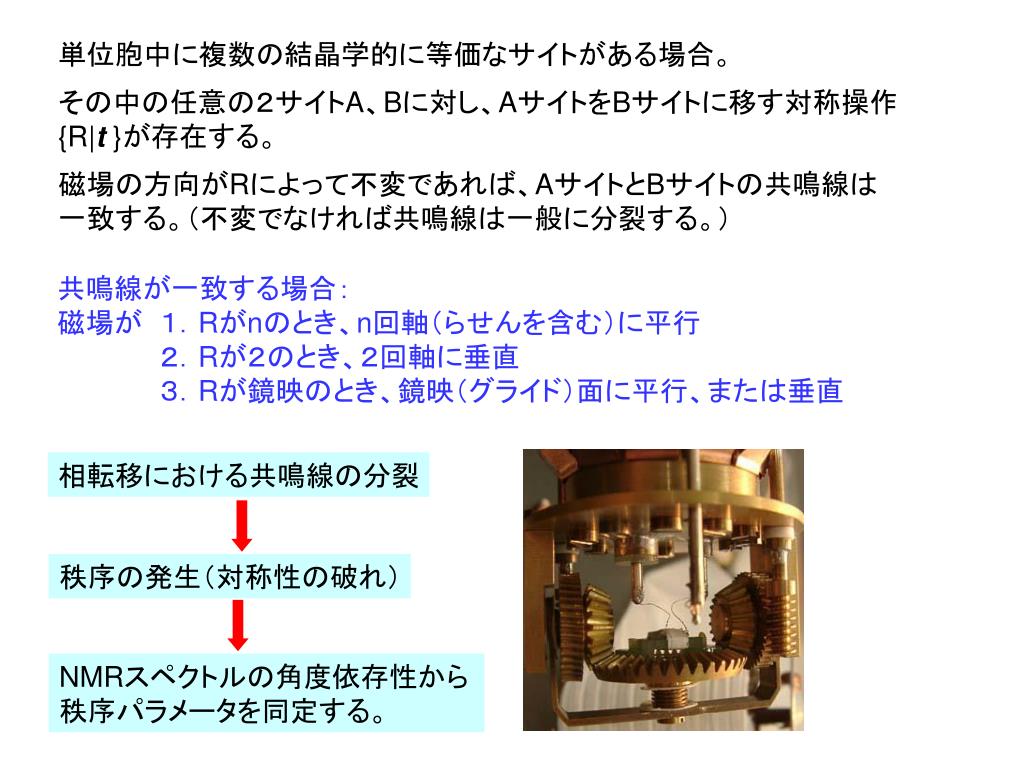

  8. 単位胞中に複数の結晶学的に等価なサイトがある場合。単位胞中に複数の結晶学的に等価なサイトがある場合。 その中の任意の２サイトA、Bに対し、AサイトをBサイトに移す対称操作{R|t }が存在する。 磁場の方向がRによって不変であれば、AサイトとBサイトの共鳴線は一致する。（不変でなければ共鳴線は一般に分裂する。） 共鳴線が一致する場合：　 磁場が １．Rがnのとき、n回軸（らせんを含む）に平行 ２．Rが２のとき、２回軸に垂直 ３．Rが鏡映のとき、鏡映（グライド）面に平行、または垂直 相転移における共鳴線の分裂 秩序の発生（対称性の破れ） NMRスペクトルの角度依存性から秩序パラメータを同定する。

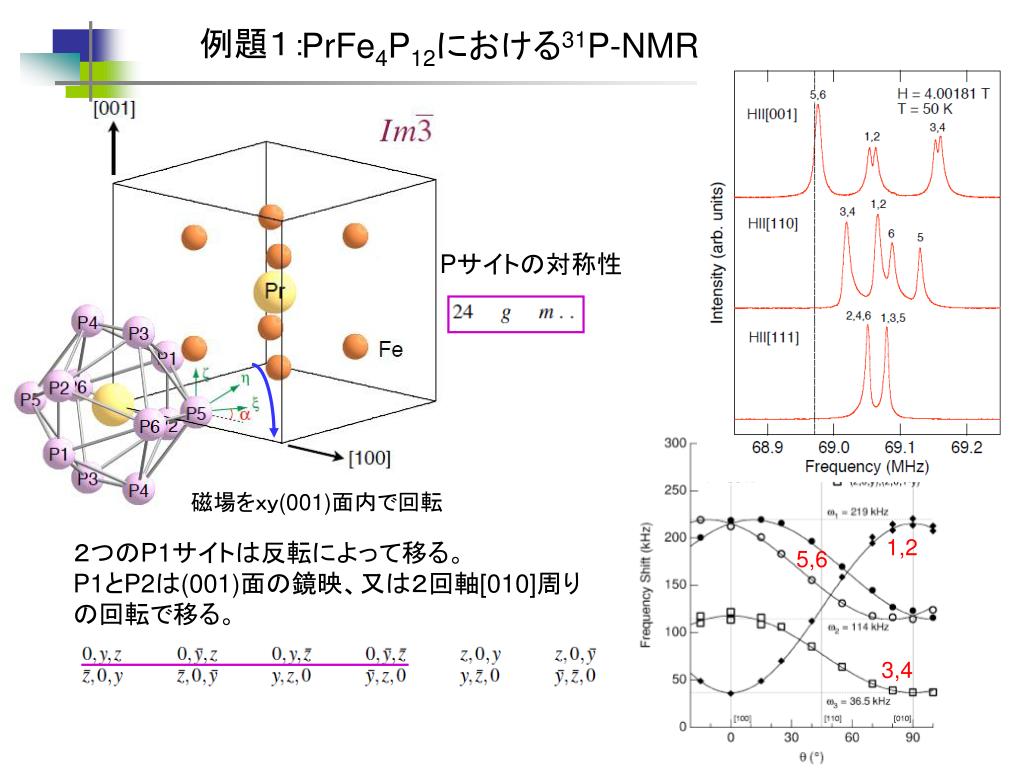

  9. 例題１： PrFe4P12における31P-NMR Pサイトの対称性 磁場をｘｙ(001)面内で回転 1,2 ２つのP1サイトは反転によって移る。 P1とP2は(001)面の鏡映、又は２回軸[010]周りの回転で移る。 5,6 3,4

  10. 例題２：Cs2CuCl4 (Pnma)における133Cs NMR スペクトル ２つのCsサイト：b軸に垂直な鏡映面上にある。 ４種類の対称操作 ４つの等価なサイト 反転（常に等価） C方向の1/2らせん、 又は、a-glide で不変な方向 磁場がc方向、又はab面内にあるとき 等価なサイトは分裂しない。それ以外の場合は ２本に分裂する。

  11. 擬２次元直交ダイマースピン系SｒCu2(BO3)2 H. Kageyama et al. PRL 82 (1999) 3168. J’ Shastry-Sutherlandモデル J J’/J< 0.7では、ダイマー・シングレットの直積が厳密な基底状態 相図 J=84 K, J’=54 K J/J’=0.64 plaquette dimer Neel

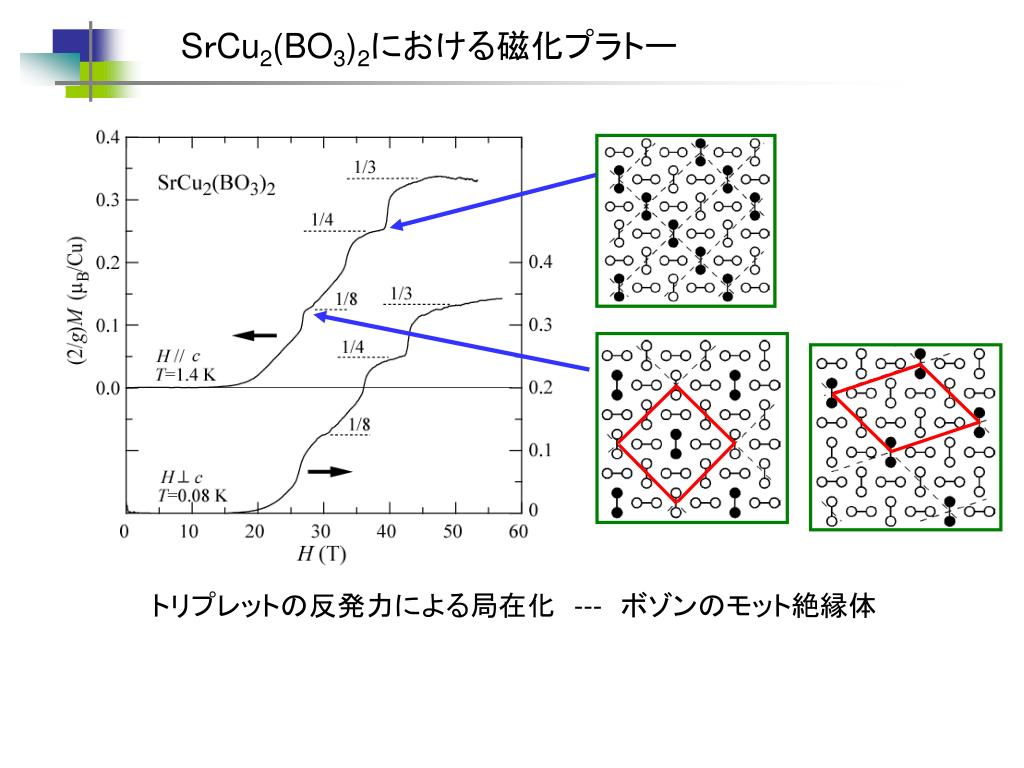

  12. SｒCu2(BO3)2における磁化プラトー トリプレットの反発力による局在化　---　ボゾンのモット絶縁体

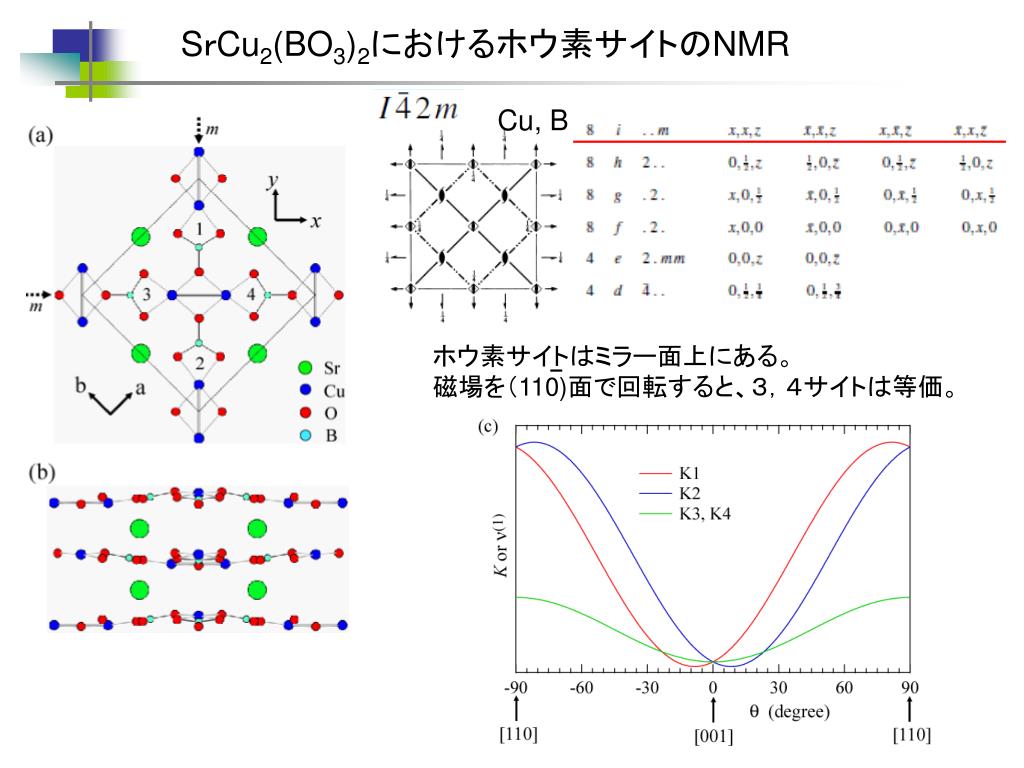

  13. SｒCu2(BO3)2におけるホウ素サイトのNMR Cu, B ホウ素サイトはミラー面上にある。 磁場を（110)面で回転すると、３，４サイトは等価。

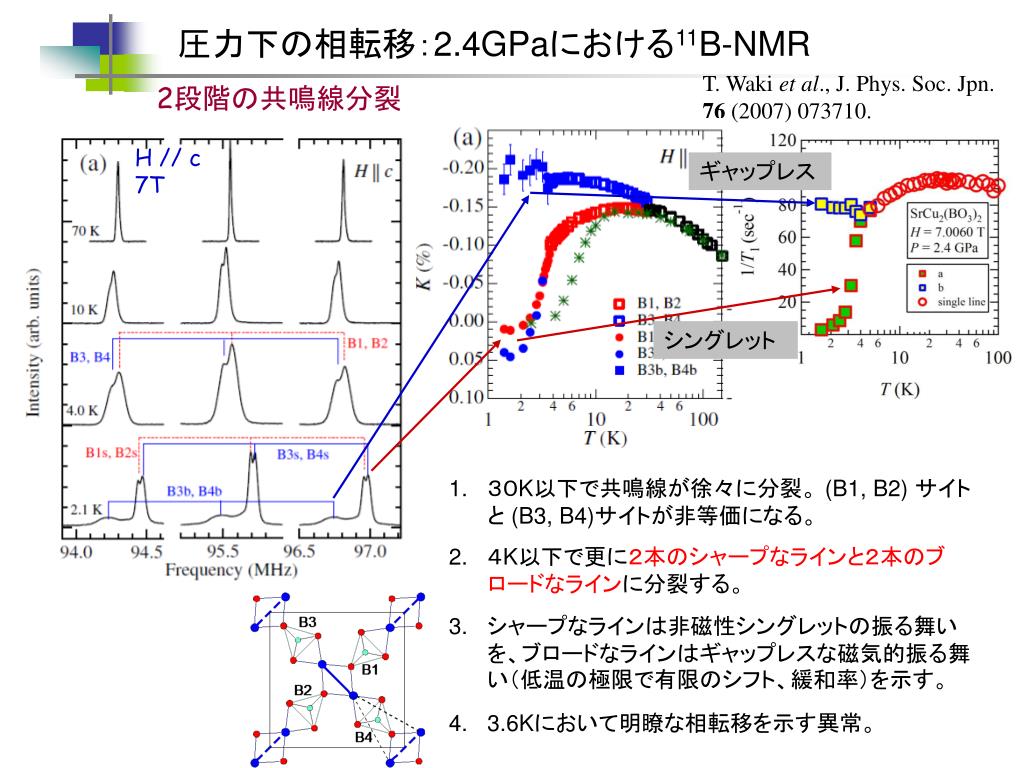

  14. 圧力下の相転移：2.4GPaにおける11B-NMR T. Waki et al., J. Phys. Soc. Jpn. 76 (2007) 073710. 2段階の共鳴線分裂 H // c 7T ギャップレス シングレット • ３０K以下で共鳴線が徐々に分裂。 (B1, B2) サイトと (B3, B4)サイトが非等価になる。 • ４K以下で更に２本のシャープなラインと２本のブロードなラインに分裂する。 • シャープなラインは非磁性シングレットの振る舞いを、ブロードなラインはギャップレスな磁気的振る舞い（低温の極限で有限のシフト、緩和率）を示す。 • 3.6Kにおいて明瞭な相転移を示す異常。

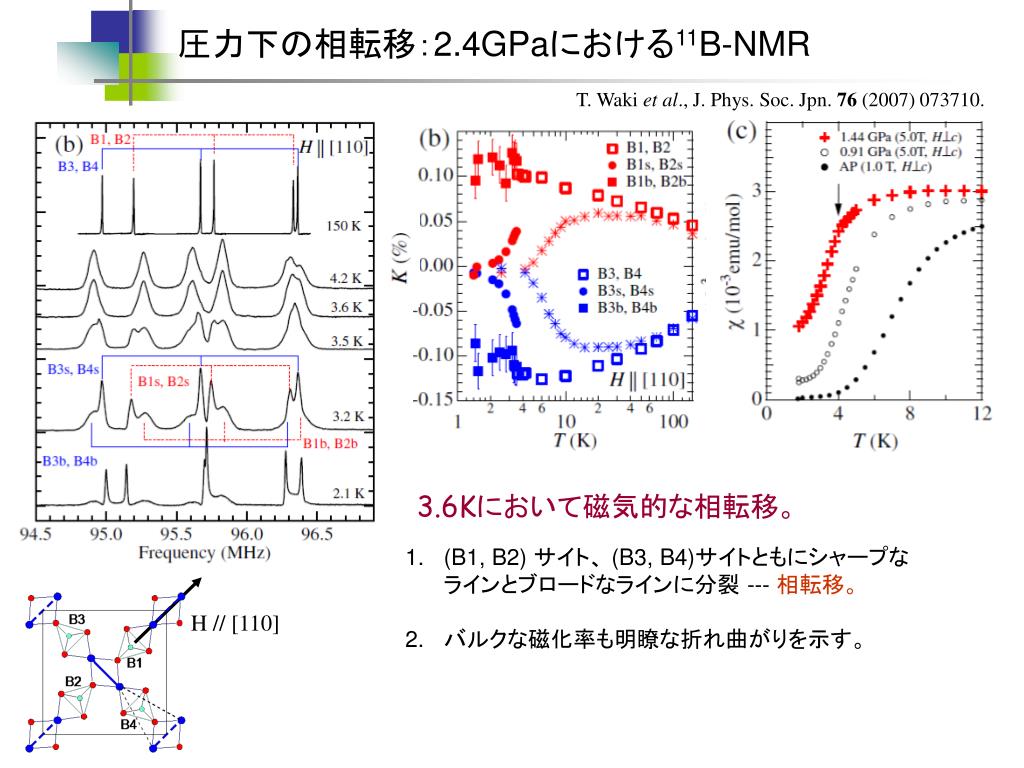

  15. 圧力下の相転移：2.4GPaにおける11B-NMR T. Waki et al., J. Phys. Soc. Jpn. 76 (2007) 073710. 3.6Kにおいて磁気的な相転移。 • (B1, B2) サイト、 (B3, B4)サイトともにシャープなラインとブロードなラインに分裂 ---相転移。 • バルクな磁化率も明瞭な折れ曲がりを示す。 H // [110]

  16. 10K（中間温度相）におけるシフト、四重極分裂の角度依存性10K（中間温度相）におけるシフト、四重極分裂の角度依存性 T. Waki et al., J. Phys. Soc. Jpn. 76 (2007) 073710. [110] [1-10] 中間温度領域： (110)面内の磁場下での(B1, B2)サイトのシフトと (110)面内の磁場下での (B3, B4)サイトのシフトが異なる。 ４回対称性の欠如。鏡映対称性は残る。 - 1GPa、１０Kにおいて (8, -6, 2) X線反射の分裂が観測された。 Orthorhombic or monoclinic distortion - 100K付近で構造相転移 I42m Fmm2 Yamaura unpublished.

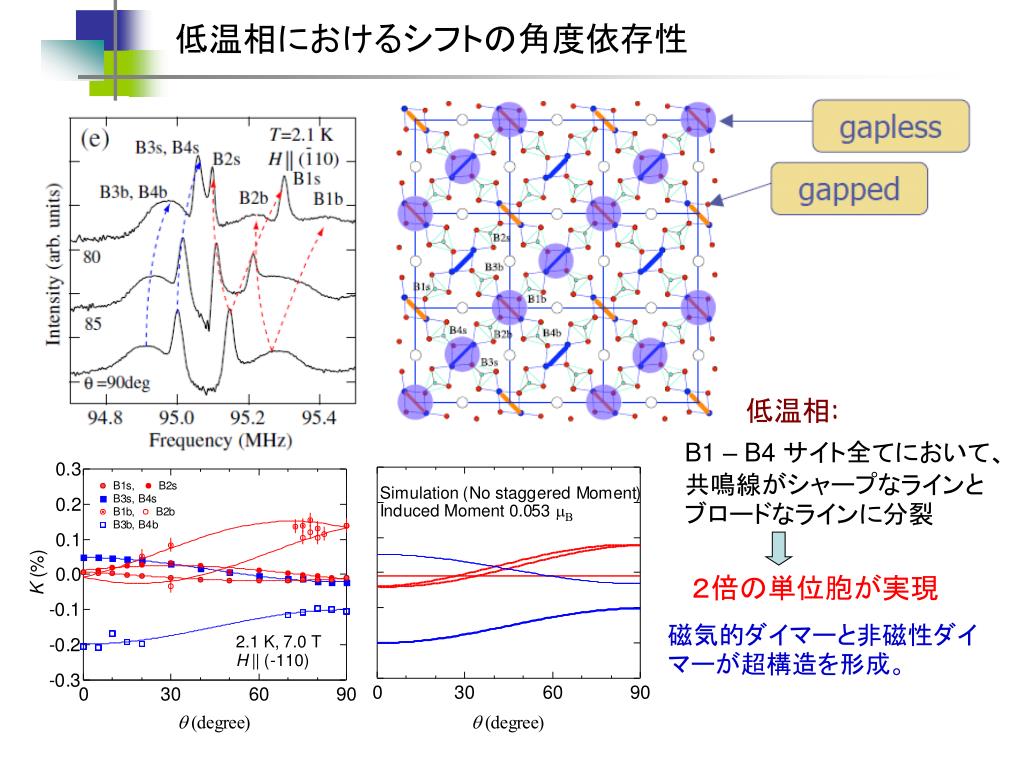

  17. 低温相におけるシフトの角度依存性 低温相: B1 – B4 サイト全てにおいて、共鳴線がシャープなラインとブロードなラインに分裂 ２倍の単位胞が実現 磁気的ダイマーと非磁性ダイマーが超構造を形成。

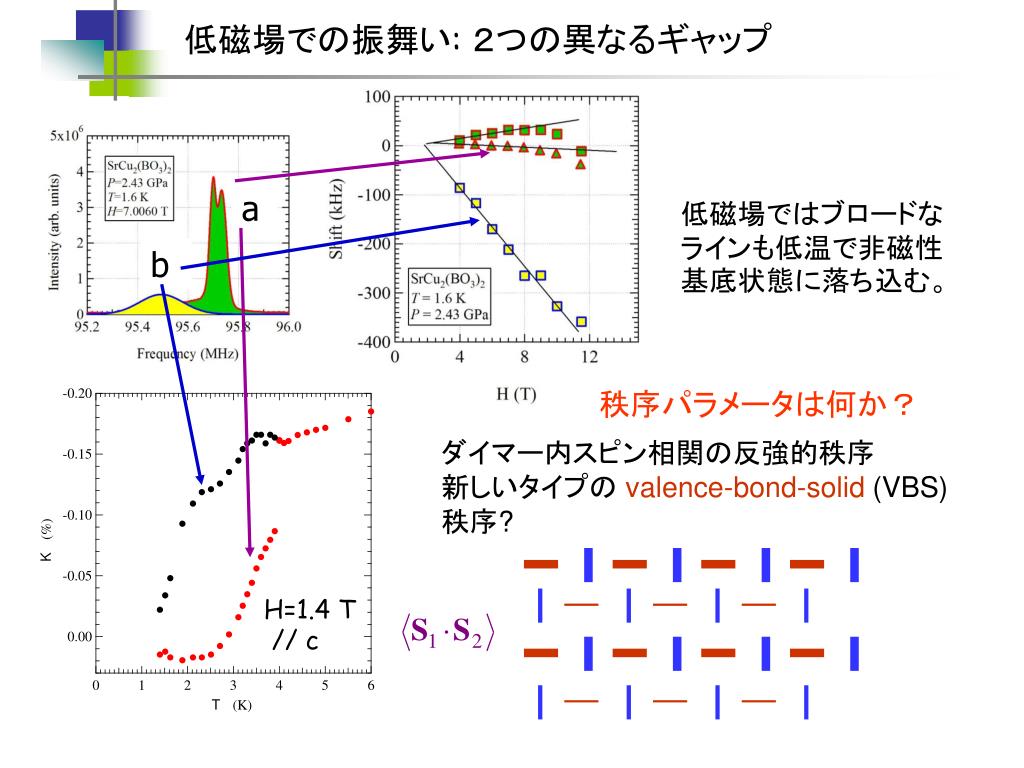

  18. 低磁場での振舞い: ２つの異なるギャップ a 低磁場ではブロードなラインも低温で非磁性基底状態に落ち込む。 b 秩序パラメータは何か？ ダイマー内スピン相関の反強的秩序 新しいタイプの valence-bond-solid (VBS) 秩序? H=1.4 T // c

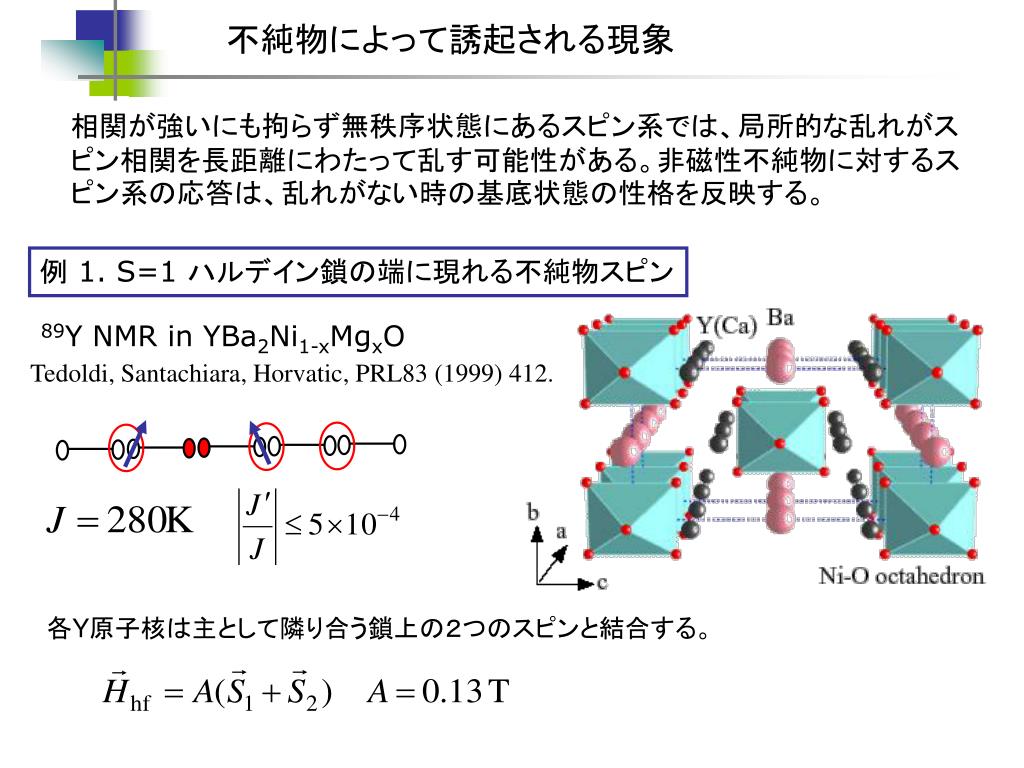

  19. 不純物によって誘起される現象 相関が強いにも拘らず無秩序状態にあるスピン系では、局所的な乱れがスピン相関を長距離にわたって乱す可能性がある。非磁性不純物に対するスピン系の応答は、乱れがない時の基底状態の性格を反映する。 例 1. S=1 ハルデイン鎖の端に現れる不純物スピン 89Y NMR in YBa2Ni1-xMgxO Tedoldi, Santachiara, Horvatic, PRL83 (1999) 412. 各Y原子核は主として隣り合う鎖上の２つのスピンと結合する。

  20. YBa2Ni1-xMgxO におけるサテライト共鳴線 Shift of the 1st satellite line. 89Y NMR spectra for x=0.05 Free spin 1/2

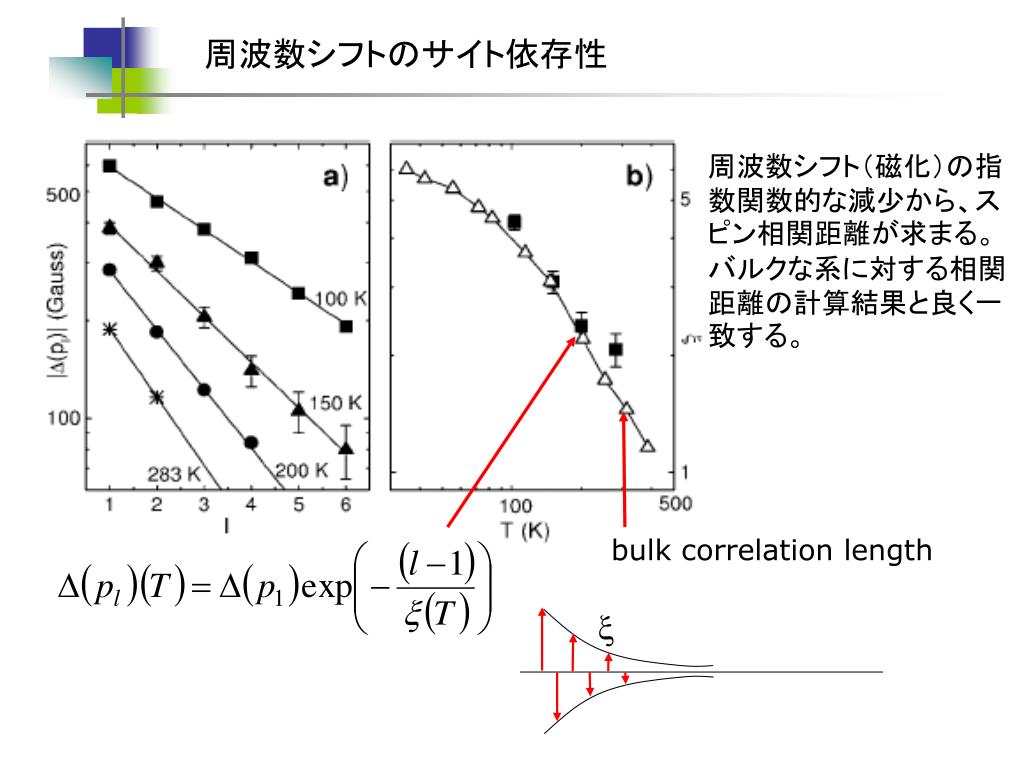

  21. 周波数シフトのサイト依存性 周波数シフト（磁化）の指数関数的な減少から、スピン相関距離が求まる。 バルクな系に対する相関距離の計算結果と良く一致する。 bulk correlation length x

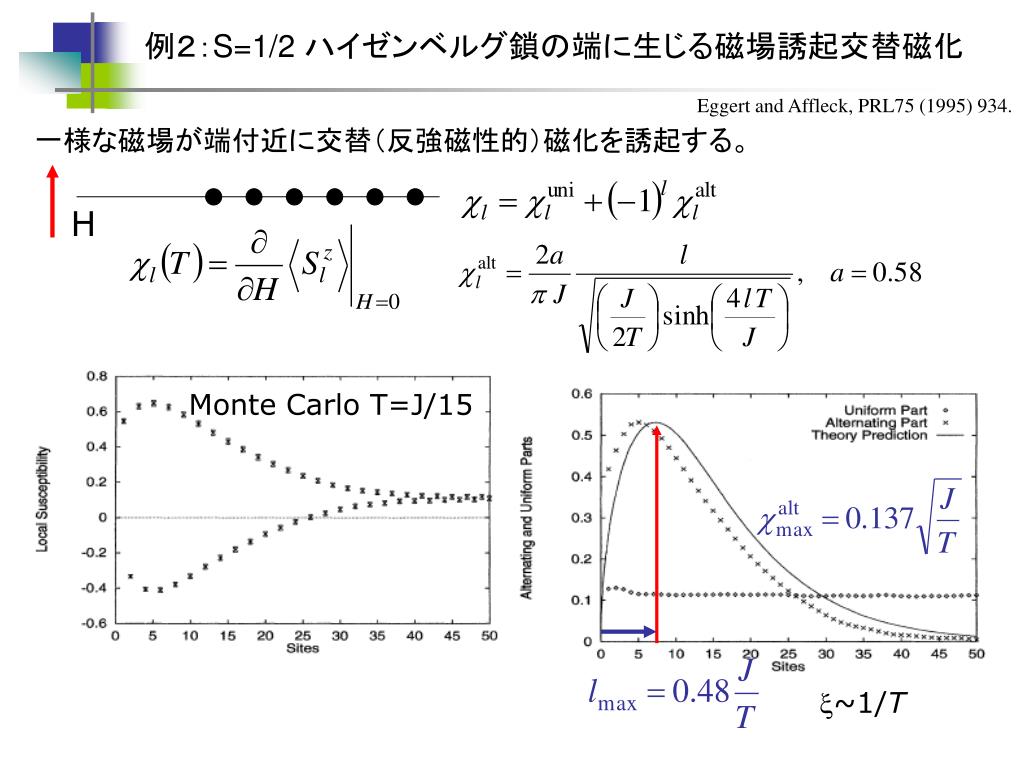

  22. 例２：S=1/2 ハイゼンベルグ鎖の端に生じる磁場誘起交替磁化 Eggert and Affleck, PRL75 (1995) 934. 一様な磁場が端付近に交替（反強磁性的）磁化を誘起する。 H Monte Carlo T=J/15 x~1/T

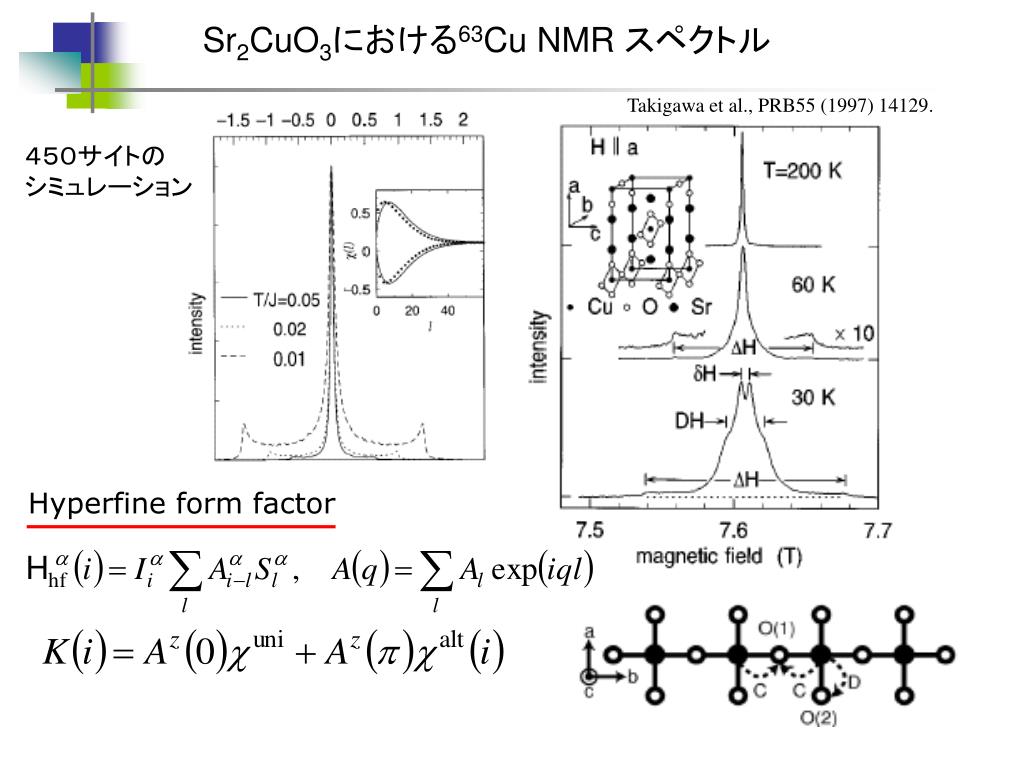

  23. Sr2CuO3における63Cu NMR スペクトル Takigawa et al., PRB55 (1997) 14129. ４５０サイトの シミュレーション Hyperfine form factor

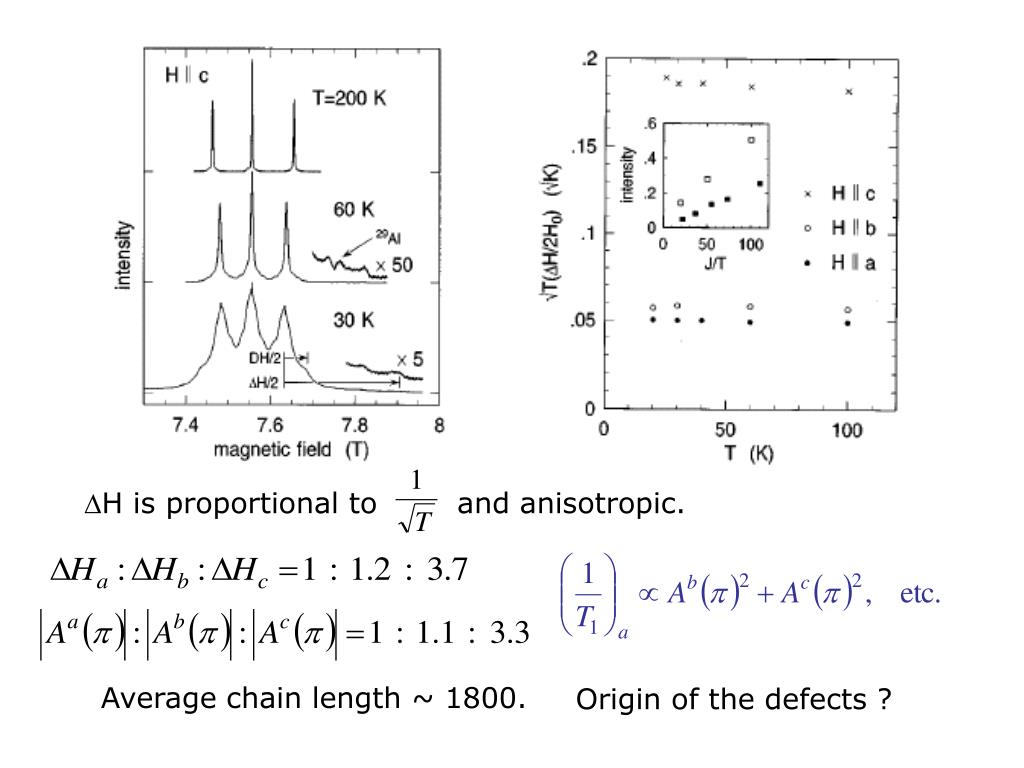

  24. DH is proportional to and anisotropic. Average chain length ~ 1800. Origin of the defects ?

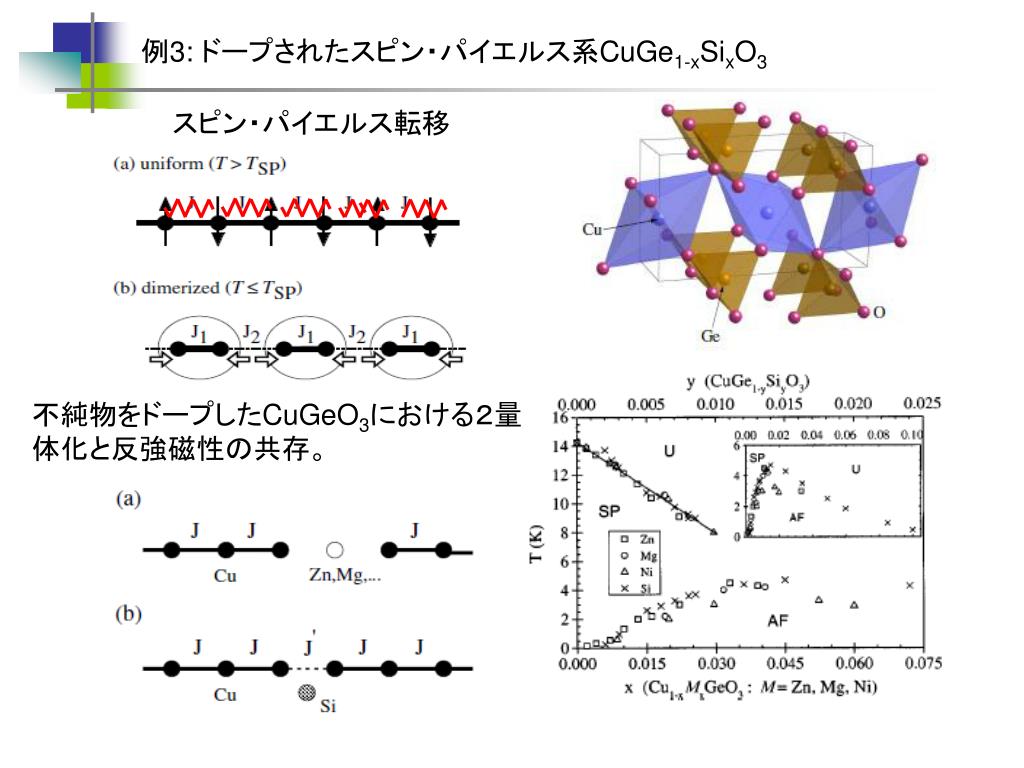

  25. 例3: ドープされたスピン・パイエルス系CuGe1-xSixO3 スピン・パイエルス転移 不純物をドープしたCuGeO3における２量体化と反強磁性の共存。

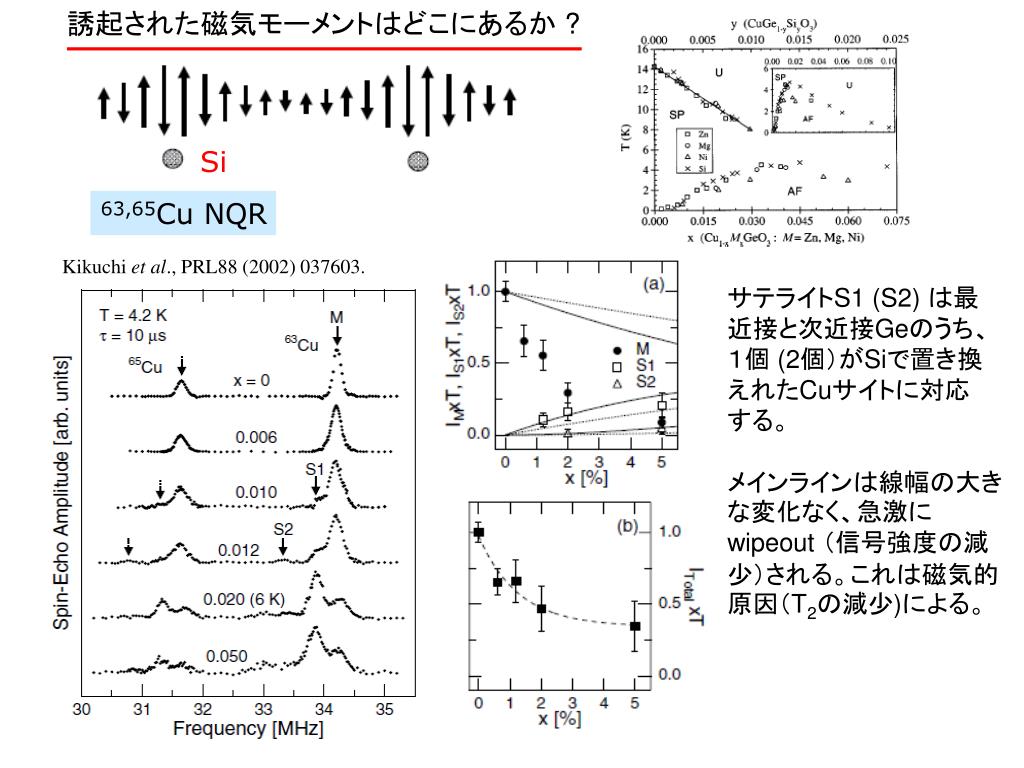

  26. 誘起された磁気モーメントはどこにあるか ? Si 63,65Cu NQR Kikuchi et al., PRL88 (2002) 037603. サテライトS1 (S2) は最近接と次近接Geのうち、１個 (2個）がSiで置き換えれたCuサイトに対応する。 メインラインは線幅の大きな変化なく、急激に wipeout （信号強度の減少）される。これは磁気的原因（T2の減少)による。

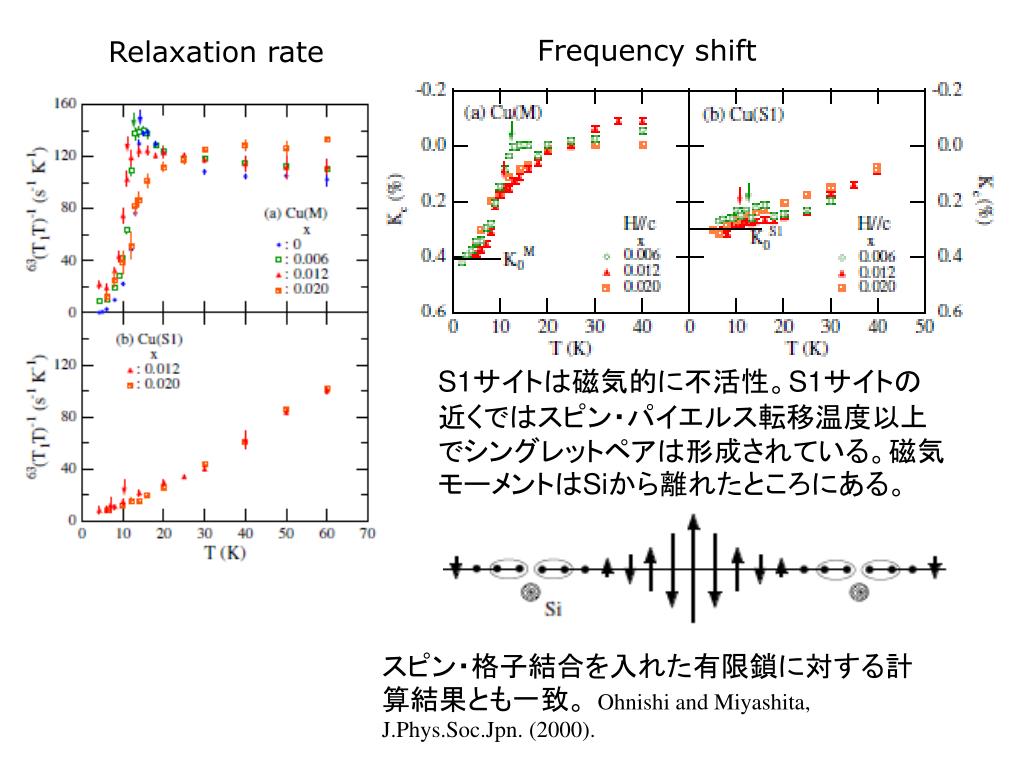

  27. Frequency shift Relaxation rate S1サイトは磁気的に不活性。S1サイトの近くではスピン・パイエルス転移温度以上でシングレットペアは形成されている。磁気モーメントはSiから離れたところにある。 スピン・格子結合を入れた有限鎖に対する計算結果とも一致。 Ohnishi and Miyashita, J.Phys.Soc.Jpn. (2000).

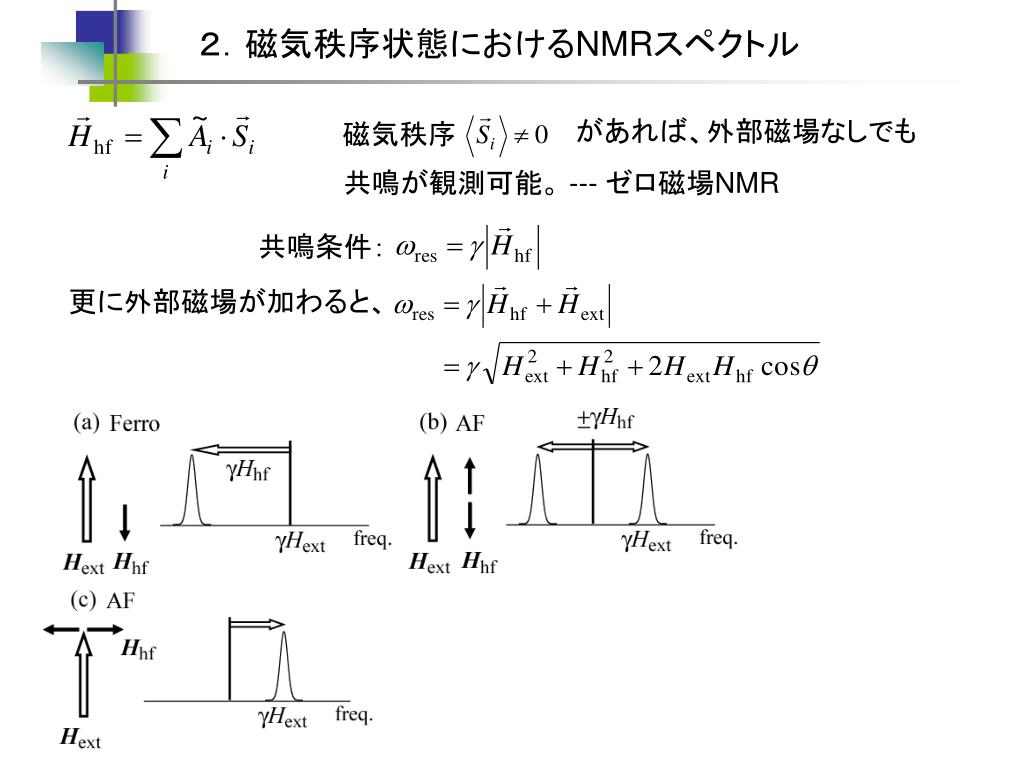

  28. ２．磁気秩序状態におけるNMRスペクトル があれば、外部磁場なしでも 磁気秩序 共鳴が観測可能。 --- ゼロ磁場NMR 共鳴条件： 更に外部磁場が加わると、

  29. 非整合（incommensurate）な磁気秩序 Spin density wave Helical order 非整合構造：qが一様に連続分布 局所磁場分布 擬3角格子 Cs2CuBr4

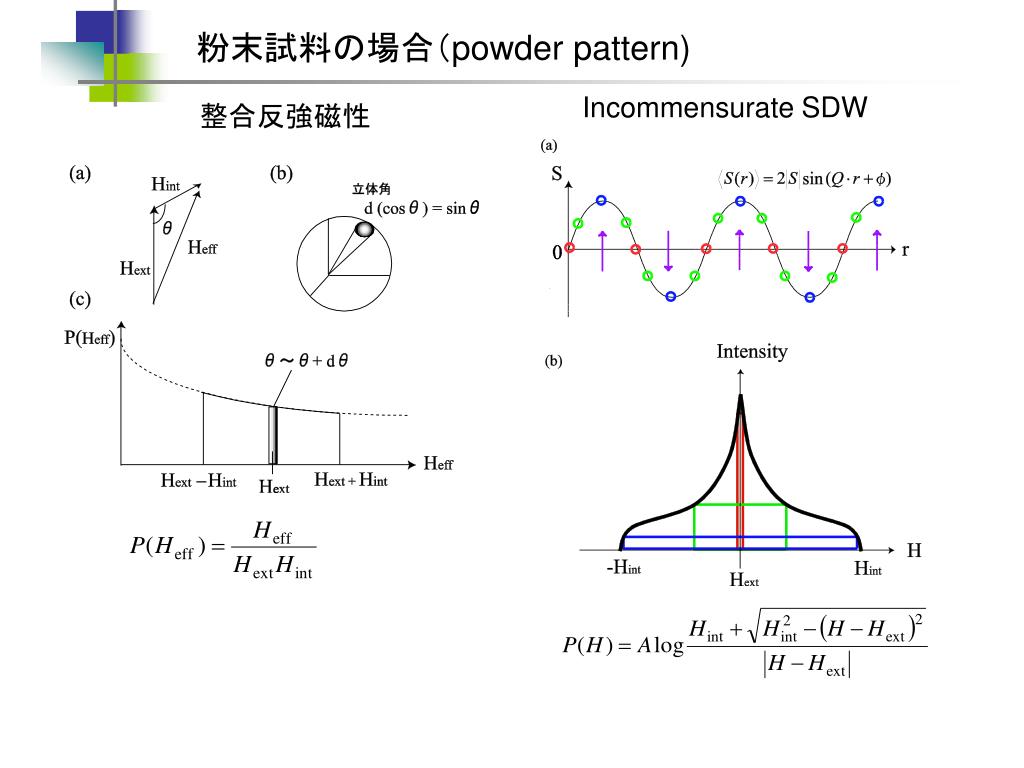

  30. 粉末試料の場合（powder pattern) Incommensurate SDW 整合反強磁性

  31. 磁気秩序状態におけるNMRスペクトルの解析 A K 鉄ヒ素系超伝導体の母物質 AFe2As2　（A=Ba, Sr, Ca) Co Fe 超伝導 加圧（Sr) BaFe2As2 Ba 構造変化：I4/mmm Fmmm 遍歴反強磁性秩序 140Kで1次相転移 Fe As ２副格子反強磁性、Hhf // c Kitagawa et al., JPSJ 77, 114709 (2008)

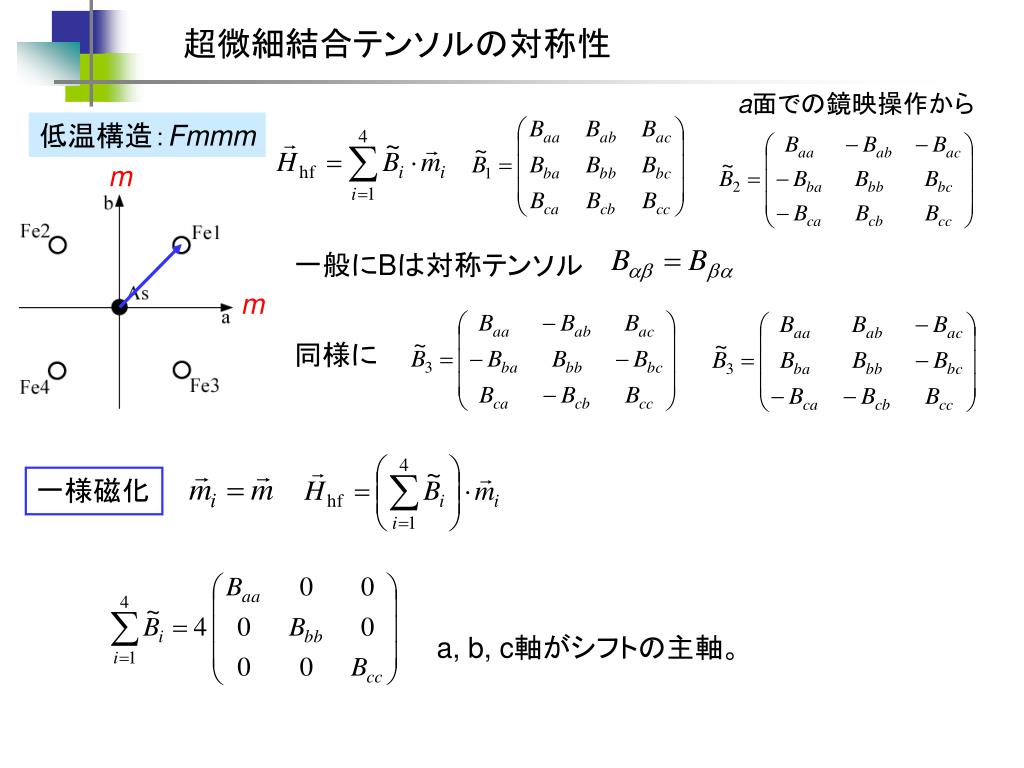

  32. 超微細結合テンソルの対称性 a面での鏡映操作から 低温構造：Fmmm m 一般にBは対称テンソル m 同様に 一様磁化 a, b, c軸がシフトの主軸。

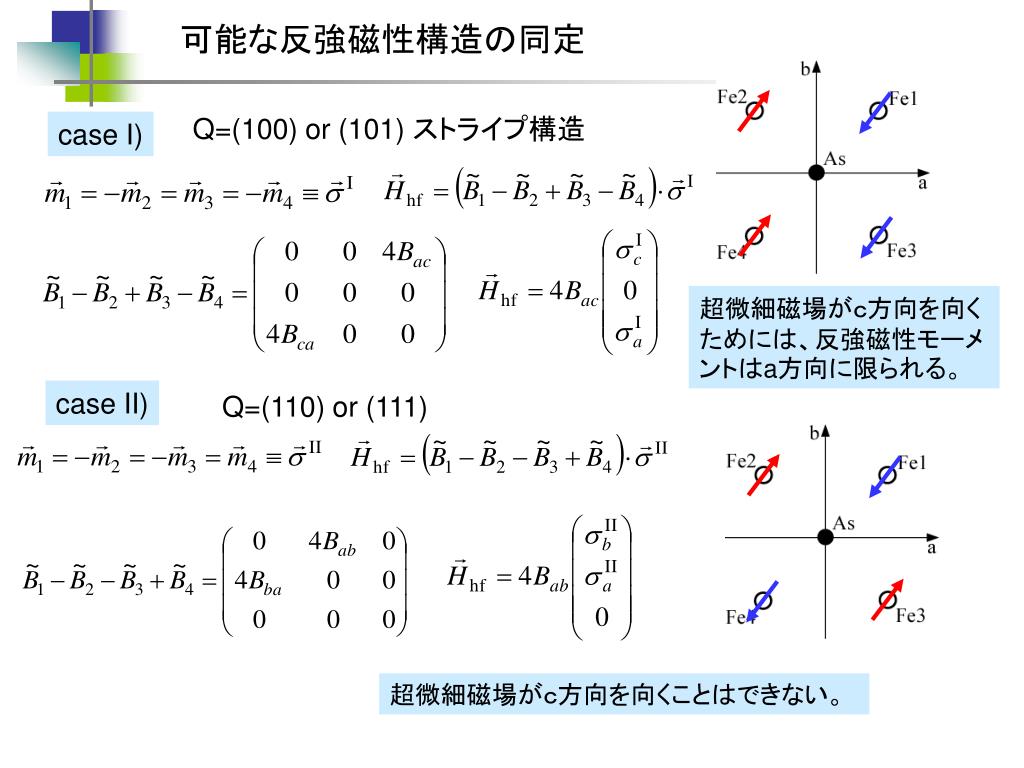

  33. 可能な反強磁性構造の同定 Q=(100) or (101) ストライプ構造 case I) 超微細磁場がｃ方向を向くためには、反強磁性モーメントはa方向に限られる。 case II) Q=(110) or (111) 超微細磁場がｃ方向を向くことはできない。

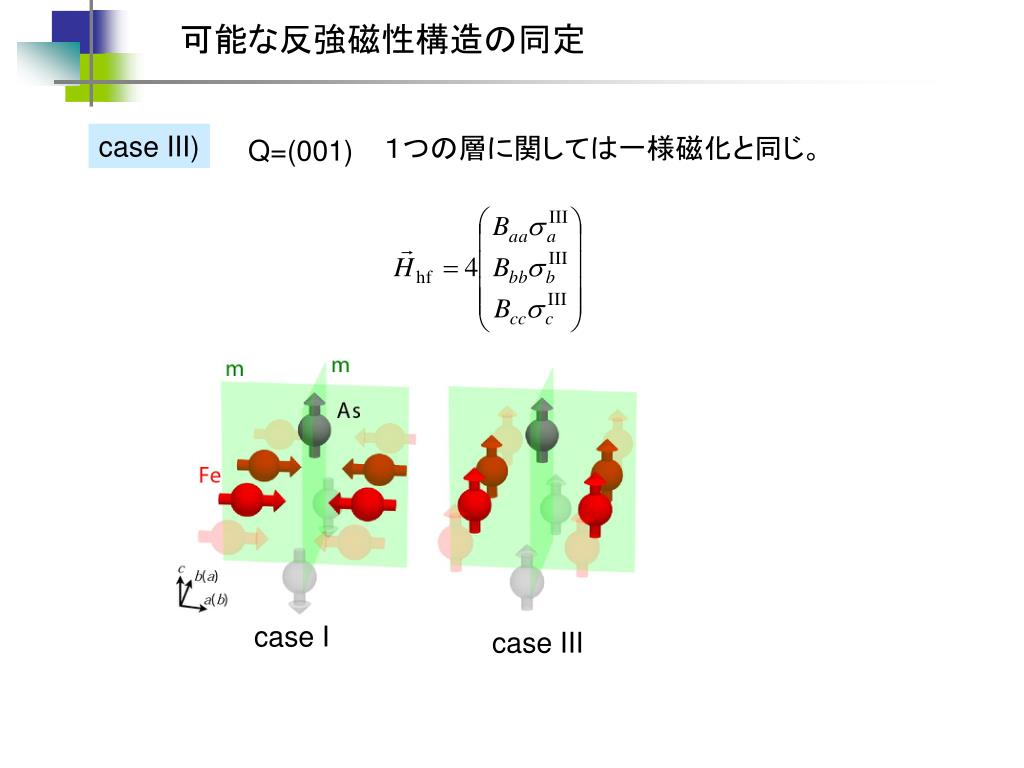

  34. 可能な反強磁性構造の同定 case III) １つの層に関しては一様磁化と同じ。 Q=(001) case I case III

  35. BaFe2As2における構造・磁気相転移の様相 • ヒステリシスを伴った１次転移 • 低温斜方晶で電場勾配の大きな非対称性。構造相転移に伴い電場勾配の最大主軸はc軸からab面内に９０度変わる ！ ヒ素サイトの電子状態の大きな変化

  36. 高圧下のSrFe2As2における超伝導と反強磁性の共存高圧下のSrFe2As2における超伝導と反強磁性の共存 Kitagawa et al. arXiv:0906.4740 5.4GPaで超伝導転移 --- 低温で有限な状態密度 ギャップレス

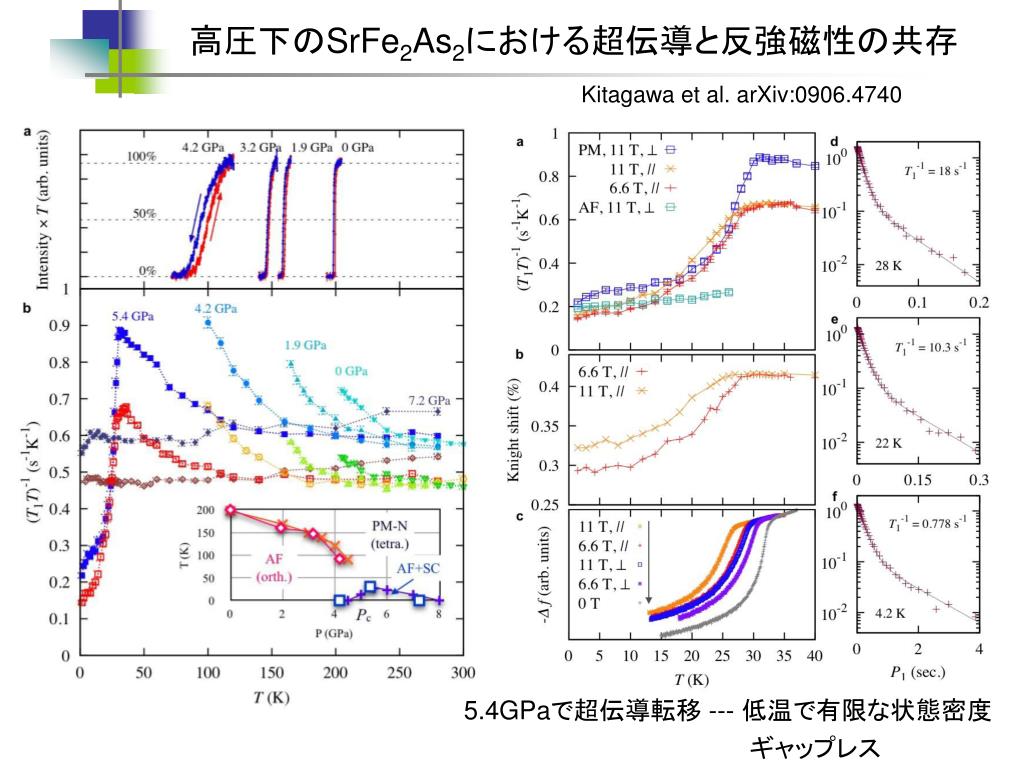

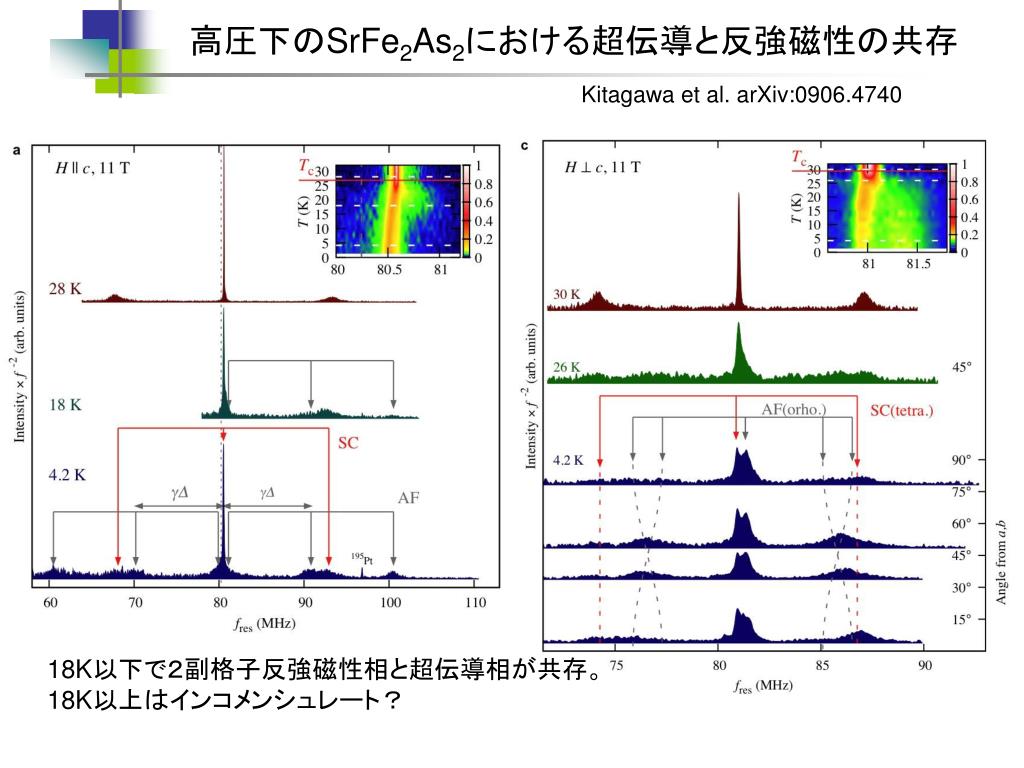

  37. 高圧下のSrFe2As2における超伝導と反強磁性の共存高圧下のSrFe2As2における超伝導と反強磁性の共存 Kitagawa et al. arXiv:0906.4740 18K以下で２副格子反強磁性相と超伝導相が共存。 18K以上はインコメンシュレート？

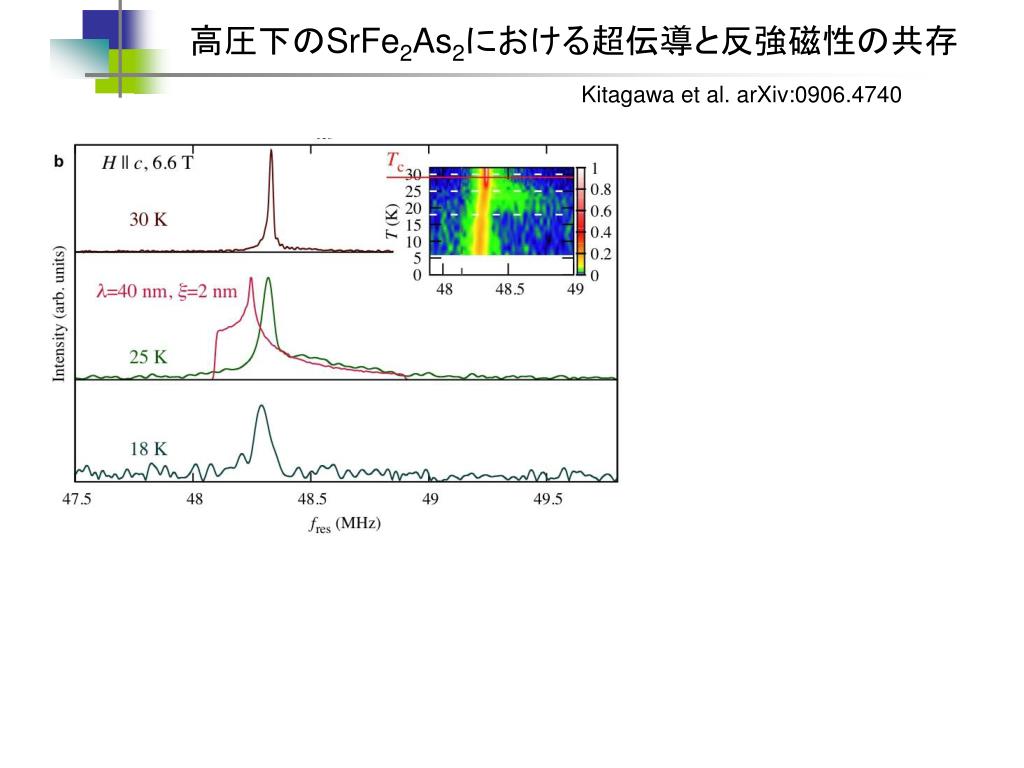

  38. 高圧下のSrFe2As2における超伝導と反強磁性の共存高圧下のSrFe2As2における超伝導と反強磁性の共存 Kitagawa et al. arXiv:0906.4740

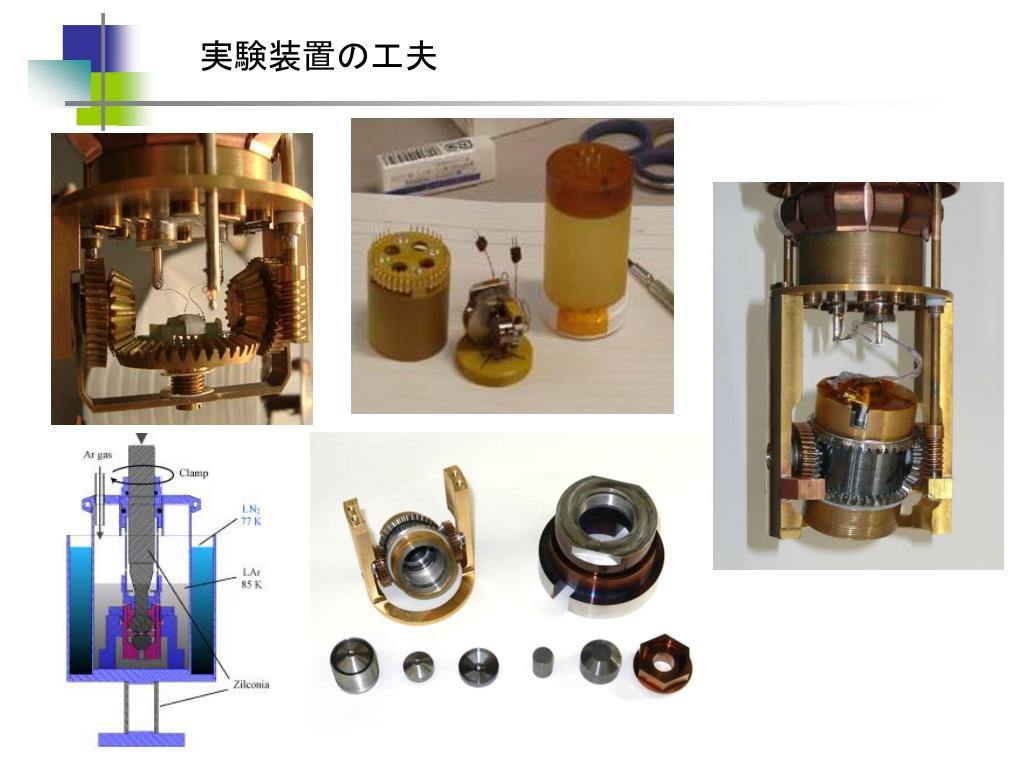

  39. 実験装置の工夫

  40. SrCu2(BO3)2における強磁場下逐次磁化プラトー 1/3 1/4 (2/g)M (mB/Cu) 1/8 Magneic field (T)

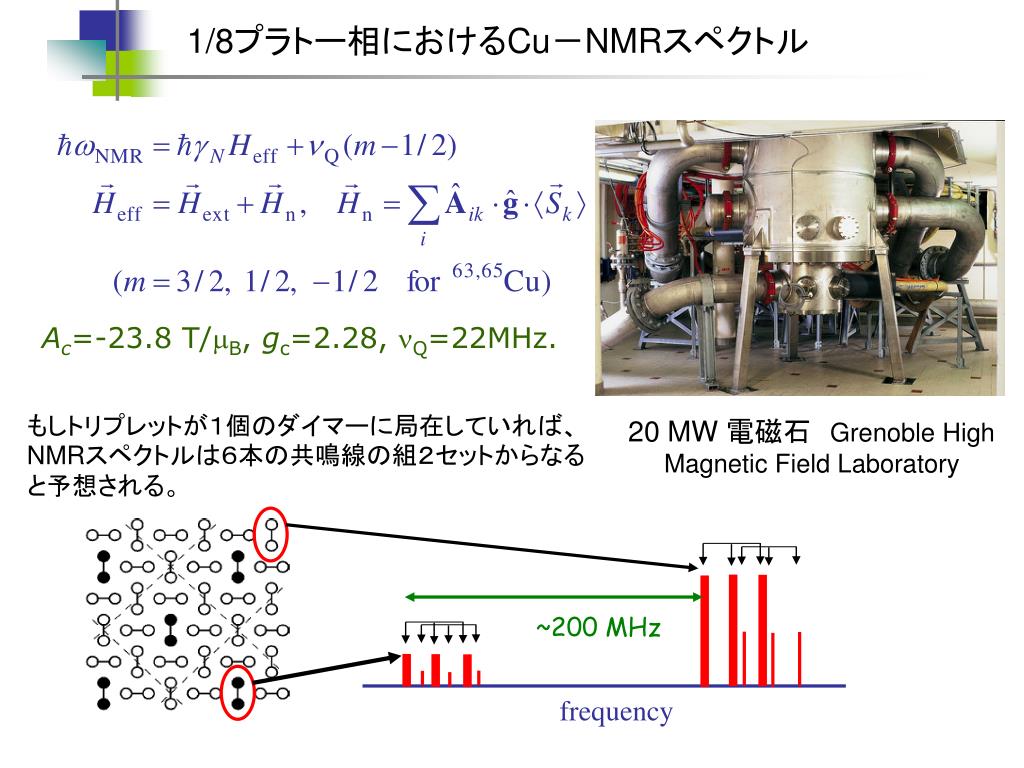

  41. 1/8プラトー相におけるCu－NMRスペクトル 20 MW 電磁石　Grenoble High Magnetic Field Laboratory Ac=-23.8 T/mB, gc=2.28, nQ=22MHz. もしトリプレットが１個のダイマーに局在していれば、NMRスペクトルは６本の共鳴線の組２セットからなると予想される。 ~200 MHz frequency

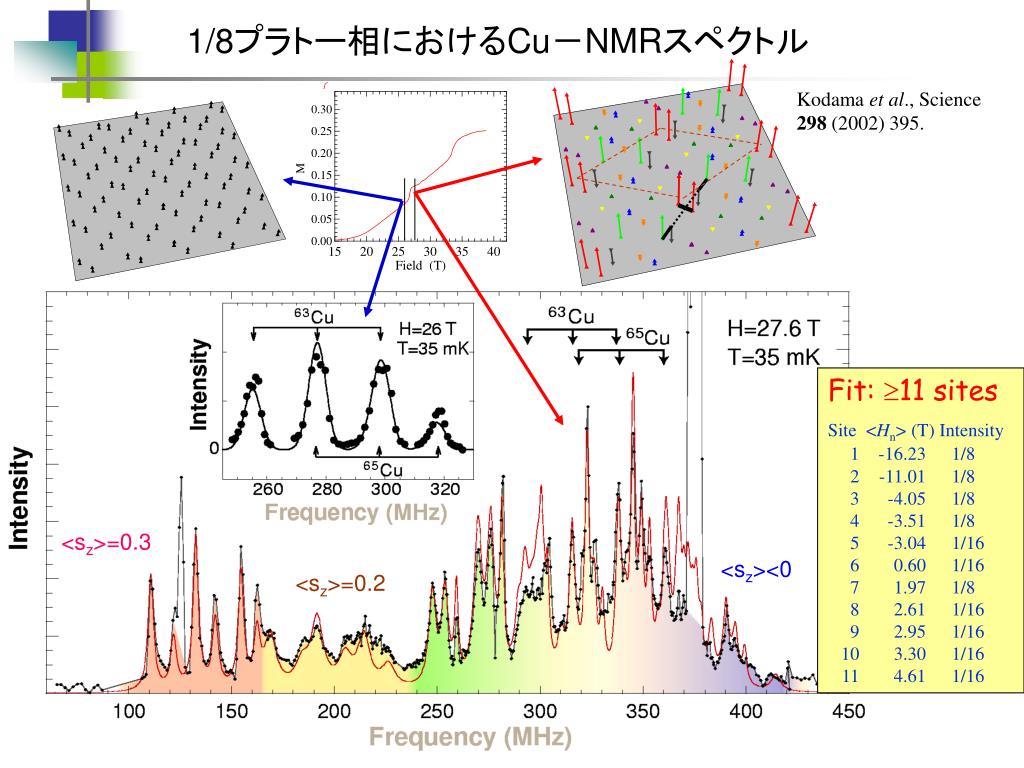

  42. 1/8プラトー相におけるCu－NMRスペクトル Kodama et al., Science 298 (2002) 395. Fit: 11 sites Site <Hn> (T) Intensity 1 -16.23 1/8 2 -11.01 1/8 3 -4.05 1/8 4 -3.51 1/8 5 -3.04 1/16 6 0.60 1/16 7 1.97 1/8 8 2.61 1/16 9 2.95 1/16 10 3.30 1/16 11 4.61 1/16 <sz>=0.3 <sz><0 <sz>=0.2

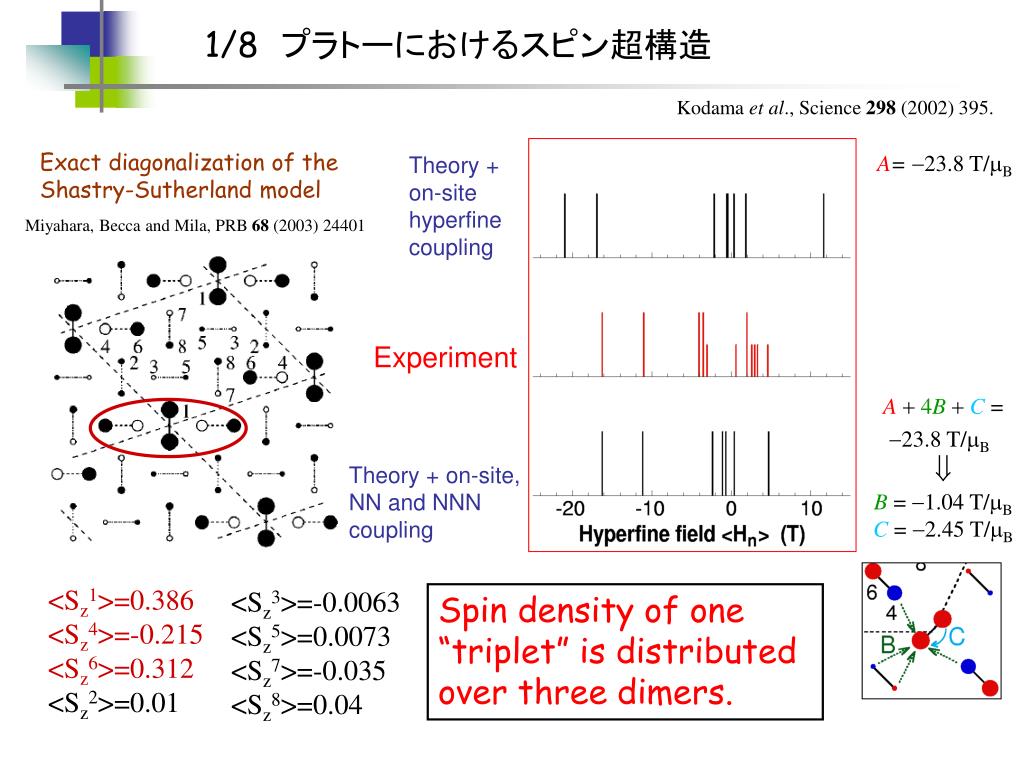

  43. 1/8　プラトーにおけるスピン超構造 Kodama et al., Science 298 (2002) 395. Exact diagonalization of the Shastry-Sutherland model A= -23.8 T/mB Theory + on-sitehyperfine coupling Miyahara, Becca and Mila,PRB 68 (2003)24401 Experiment A+ 4B+ C =-23.8 T/mB  B= -1.04 T/mB C= -2.45 T/mB Theory + on-site, NN and NNNcoupling <Sz1>=0.386 <Sz4>=-0.215 <Sz6>=0.312 <Sz2>=0.01 <Sz3>=-0.0063 <Sz5>=0.0073 <Sz7>=-0.035 <Sz8>=0.04 Spin density of one “triplet” is distributed over three dimers.

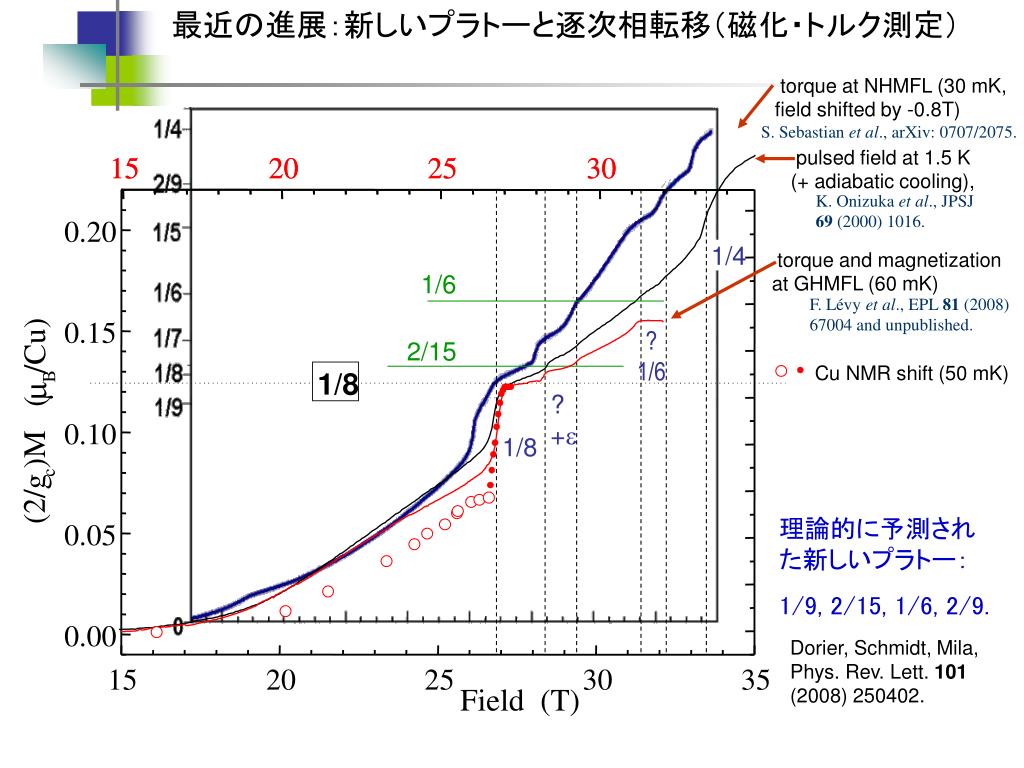

  44. 最近の進展：新しいプラトーと逐次相転移（磁化・トルク測定）最近の進展：新しいプラトーと逐次相転移（磁化・トルク測定） torque at NHMFL (30 mK, field shifted by -0.8T) S. Sebastian et al., arXiv: 0707/2075. pulsed field at 1.5 K (+ adiabatic cooling), 15 15 20 20 25 25 30 30 K. Onizuka et al., JPSJ 69 (2000) 1016. 0.20 1/4 torque and magnetization at GHMFL (60 mK) 1/6 F. Lévy et al., EPL 81 (2008) 67004 and unpublished. 0.15 ?1/6 /Cu) 2/15 Cu NMR shift (50 mK) B 1/8 m ? +e )M ( 0.10 1/8 c (2/g 理論的に予測された新しいプラトー： 1/9, 2/15, 1/6, 2/9. 0.05 0.00 Dorier, Schmidt, Mila, Phys. Rev. Lett. 101 (2008) 250402. 15 20 25 30 35 Field (T)

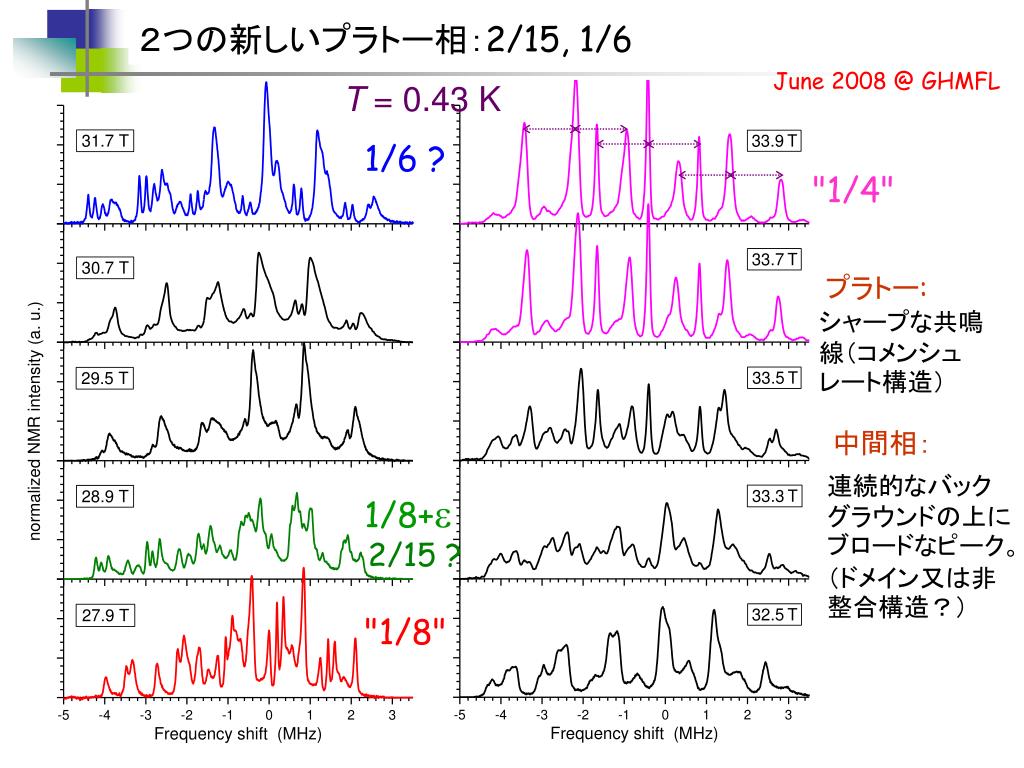

  45. 1/6 ? "1/4" 1/8+e "1/8" ２つの新しいプラトー相：2/15, 1/6 June 2008 @ GHMFL T = 0.43 K プラトー: シャープな共鳴線（コメンシュレート構造） 中間相： 連続的なバックグラウンドの上にブロードなピーク。 （ドメイン又は非整合構造？） 2/15 ?

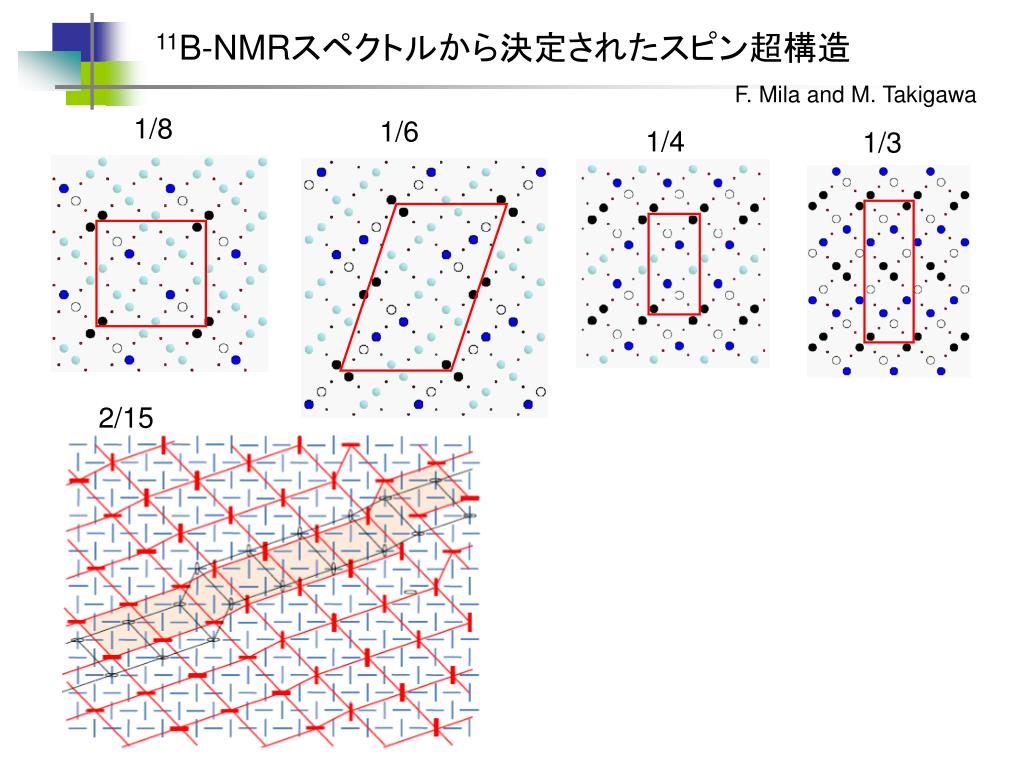

  46. 11B-NMRスペクトルから決定されたスピン超構造11B-NMRスペクトルから決定されたスピン超構造 F. Mila and M. Takigawa 1/8 1/6 1/4 1/3 2/15

  47. f 電子系の多極子秩序とNMRスペクトル 電子系の自由度：電荷密度、スピン密度、電流密度 ｆ 電子系：強いスピン・軌道相互作用　J=L+S 結晶場分裂　---　高対称な結晶場では大きな縮退度。 f 電子系の状態を表す自由度（秩序パラメーター)： 　　　　電荷、磁気双極子モーメント、電気四重極モーメント、磁気８極子、 　　　　電気１６極子、・・・ 酒井、菊地、椎名、瀧川、日本物理学会誌 63、427 (2008).

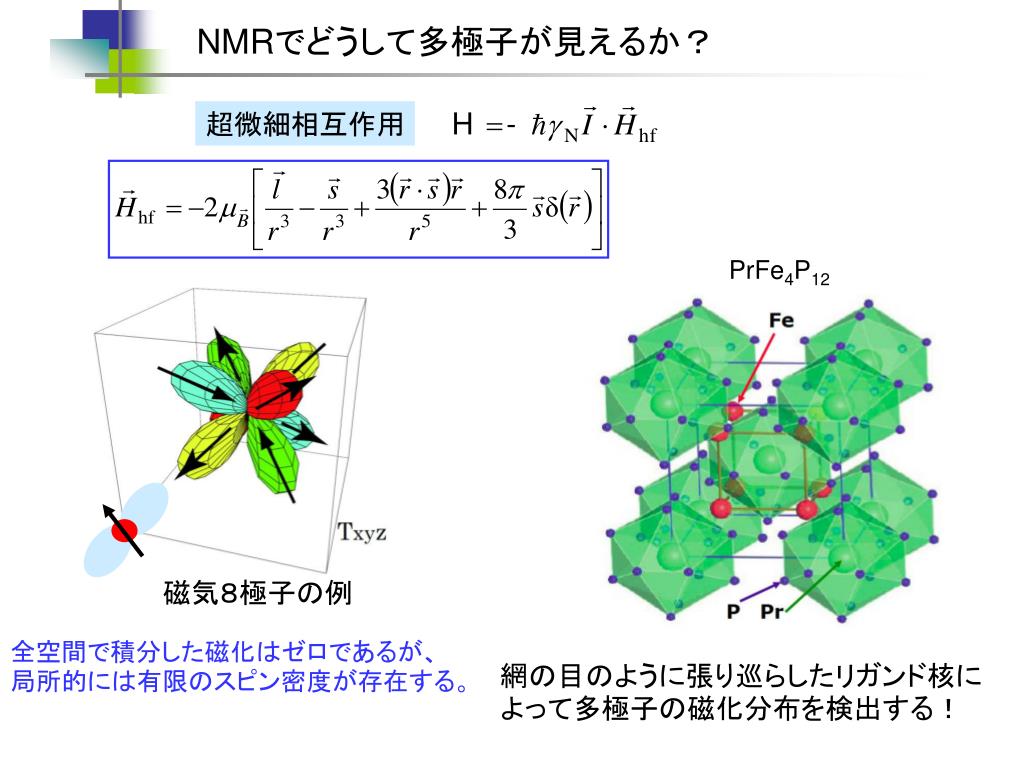

  48. NMRでどうして多極子が見えるか？ 超微細相互作用 PrFe4P12 磁気８極子の例 全空間で積分した磁化はゼロであるが、局所的には有限のスピン密度が存在する。 網の目のように張り巡らしたリガンド核によって多極子の磁化分布を検出する！

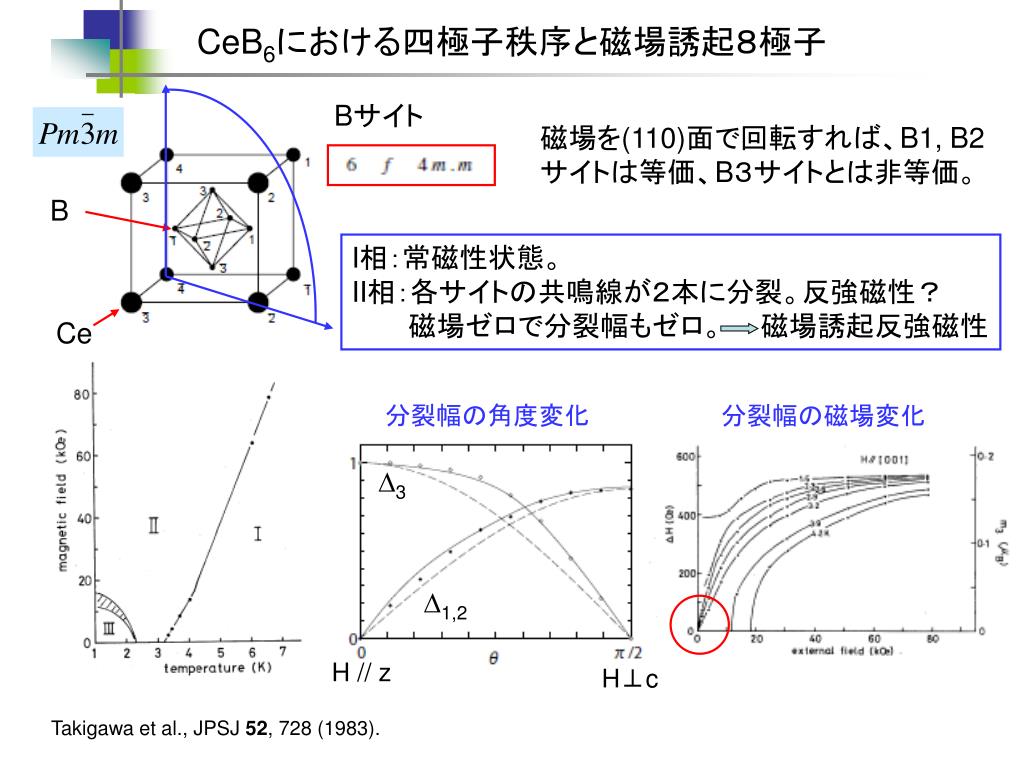

  49. CeB6における四極子秩序と磁場誘起８極子 Bサイト 磁場を(110)面で回転すれば、B1, B2サイトは等価、B３サイトとは非等価。 B I相：常磁性状態。 II相：各サイトの共鳴線が２本に分裂。反強磁性？ 　　　磁場ゼロで分裂幅もゼロ。　　磁場誘起反強磁性 Ce 分裂幅の角度変化 分裂幅の磁場変化 D3 D1,2 H // z H⊥c Takigawa et al., JPSJ 52, 728 (1983).
