  1. 主流渲染技术简介

  2. 渲染流程

  3. G-Buffer • G-Buffer全称geometric buffer,主要包含： • Position（Depth buffer） • Normal • Material parameters • Diffuse Color • Emissive • Specular Intensity • Specular Power • …

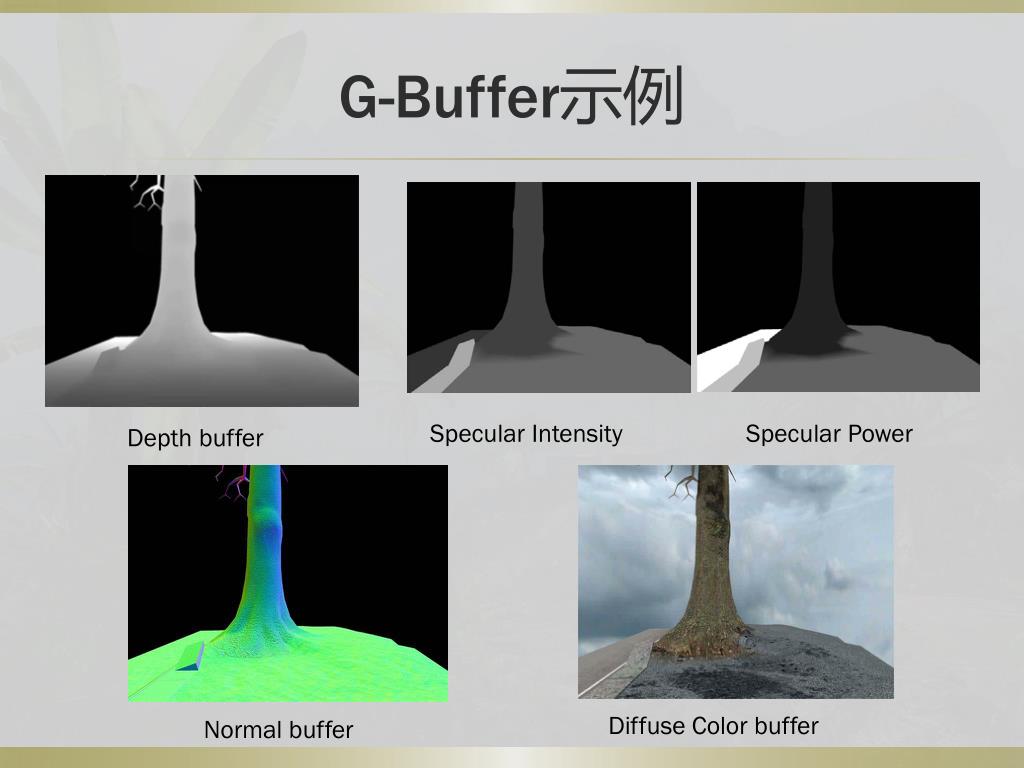

  4. G-Buffer示例 Specular Intensity Specular Power Depth buffer Diffuse Color buffer Normal buffer

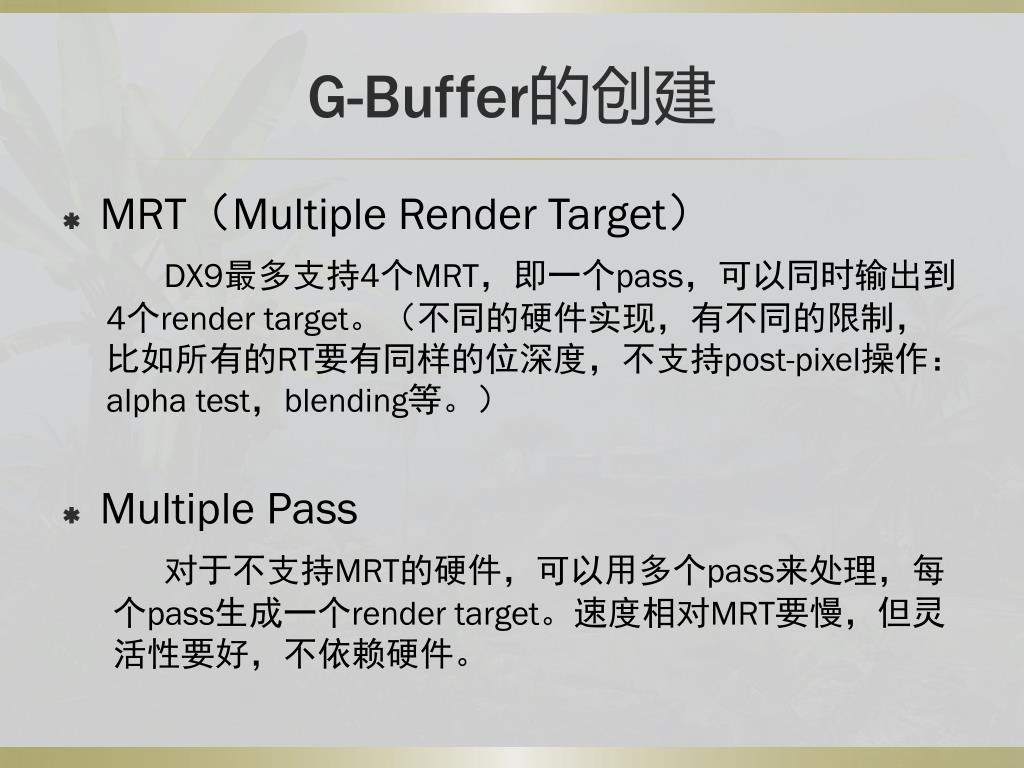

  5. G-Buffer的创建 • MRT（Multiple Render Target） DX9最多支持4个MRT，即一个pass，可以同时输出到4个render target。（不同的硬件实现，有不同的限制，比如所有的RT要有同样的位深度，不支持post-pixel操作：alpha test，blending等。） • Multiple Pass 对于不支持MRT的硬件，可以用多个pass来处理，每个pass生成一个render target。速度相对MRT要慢，但灵活性要好，不依赖硬件。

  6. Shadow • 这里的shadow生成主要是针对direct light。 • 生成shadow的技术主要是shadow map • 优点：简单，不需要知道场景中物体的几何信息。 • 缺点：分别率不高时，生成的阴影边缘有明显的锯齿。

  7. Shadow map的改进算法 PCF(Percentage Closer Filtering) PSM(Perspective Shadow Map) TSM(Trapezoidal Shadow Map) CSM(Convolution Shadow Map) VSM(Variance Shadow Map) LVSM(Layered Variance Shadow Map) …

  8. VSM和LVSM比较 VSM (当多个阴影重合时就出现light bleeding现象) LVSM

  9. Indirect lighting • SSAO(Screen Space Ambient Occlusion) • GI(Dynamic Global Illumination) • SSDO(Screen Space Directional Occlusion) • LPV(Light Propagation Volumes)

  10. SSAO示例 只有环境光照射时的SSAO 有SSAO 没有SSAO

  11. SSDO示例

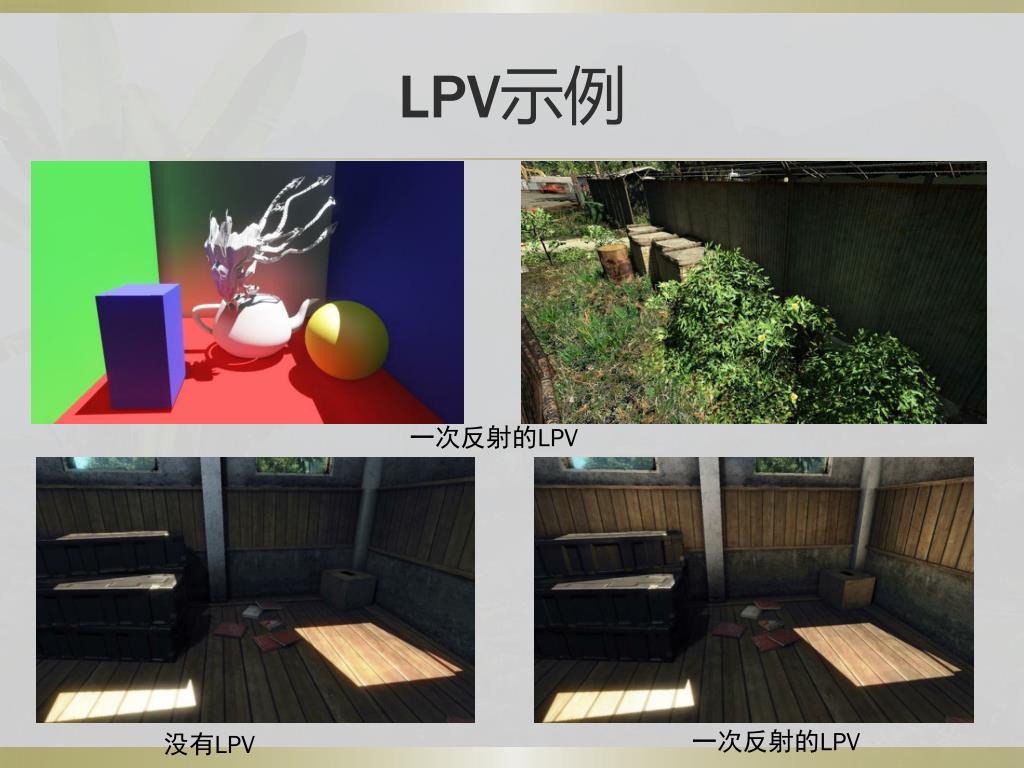

  12. LPV示例 一次反射的LPV 一次反射的LPV 没有LPV

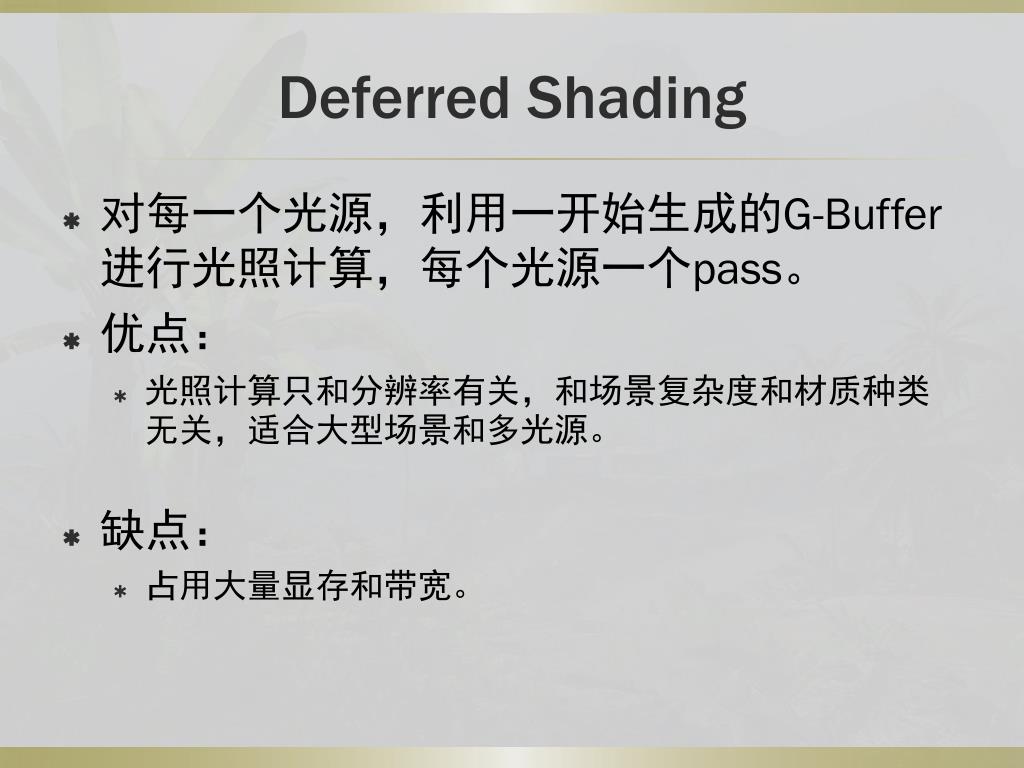

  13. Deferred Shading • 对每一个光源，利用一开始生成的G-Buffer进行光照计算，每个光源一个pass。 • 优点： • 光照计算只和分辨率有关，和场景复杂度和材质种类无关，适合大型场景和多光源。 • 缺点： • 占用大量显存和带宽。

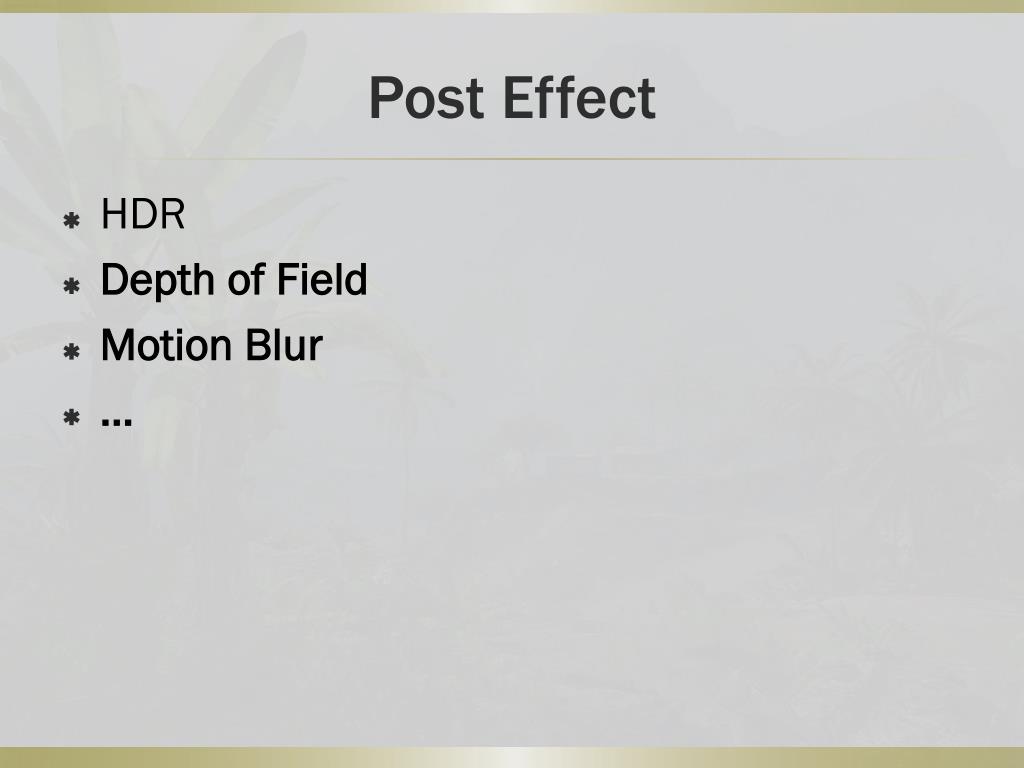

  14. Post Effect HDR Depth of Field Motion Blur …
