第九章 常用布线系统介绍

第九章 常用布线系统介绍. 9.1 SYSTIMAX 布线系统介绍. SYSTIMAX 康普 (CommScope) 公司网联系统部 SYSTIMAX SCS 综合布线产品网址： http://www.commscope.com. 自 1996 年朗讯科技从 AT&T 拆分出来之后，随着企业网络需求的增长， 2000 年 10 月 1 日，原朗讯科技企业网络集团又从朗讯科技拆分出来，成为一家独立上市的公司，并起名为 Avaya Inc. 。 2003 年， CommScope 公司又将 Avaya Inc. 收购，重新构建新的 SYSTIMAX 体系。.

skyla
Télécharger la présentation

第九章 常用布线系统介绍

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第九章 常用布线系统介绍

  2. 9.1 SYSTIMAX 布线系统介绍 SYSTIMAX 康普(CommScope)公司网联系统部 SYSTIMAX SCS综合布线产品网址：http://www.commscope.com 自1996年朗讯科技从AT&T拆分出来之后，随着企业网络需求的增长，2000年10月1日，原朗讯科技企业网络集团又从朗讯科技拆分出来，成为一家独立上市的公司，并起名为Avaya Inc.。 2003年，CommScope公司又将Avaya Inc.收购，重新构建新的SYSTIMAX体系。

  3. 从AT&T到朗讯科技，再从朗讯科技到Avaya，再从Avaya到今天的CommScope 始终有一个不变的名字SYSTIMAX 早在1983年，当时AT&T最先推出综合布线概念,并于1985年正式推出SYSTIMAX PDS结构化布线产品，1992年将其引入中国。随综合布线市场在全球的拓展，1996年，从AT&T分离出来的朗讯科技，以领先的技术及优质的服务，继续推进 SYSTIMAX的发展，成为世界上最大的布线产品供应商。从Power SUM,到Giga SPEED XL,再从Opti SPEED到Lazr SPEED,SYSTIMAX SCS已经从结构化布线系统进一步提升为结构化网联解决方案。

  4. Avaya SYSTIMAX SCS综合布线主要产品 SYSTIMAX GigaSPEED XL(六类)解决方案 SYSTIMAX PowerSUM(超五类)解决方案 SYSTIMAX OptiSPEEDTM (光纤)解决方案 SYSTIMAX LazrSPEEDTM(万兆光纤-多模)解决方案 SYSTIMAX iPatch 电子配线架 SYSTIMAX TeraSPEED 全波光纤（单模）及其方案 SYSTIMAX Cable Manager 2.0布线管理软件-2

  5. 9.2.1 SYSTIMAX建筑群主干子系统布线器件 1、户外电缆 SYSTIMAX的户外多对数电缆均可以被采用，下面列出有代表性的几种： （1）普通4对户外5类/6类线电缆 （2）户外大对数电缆：比较常见的是25对数

  6. Category 5 Cable

  7. Category 5 Cable

  8. Category 6 Cable

  9. Category 6 Cable

  10. 大对数电缆

  11. 2、户外光缆 A.LazrSPEED LazrSPEED解决方案支持10Gb/s时可以达到300米的距离。 在850/1300nm波长时支持2000/500MHz-km带宽 在850/1300nm波长时最大衰减为3.0/1.0dB

  12. 各项指标

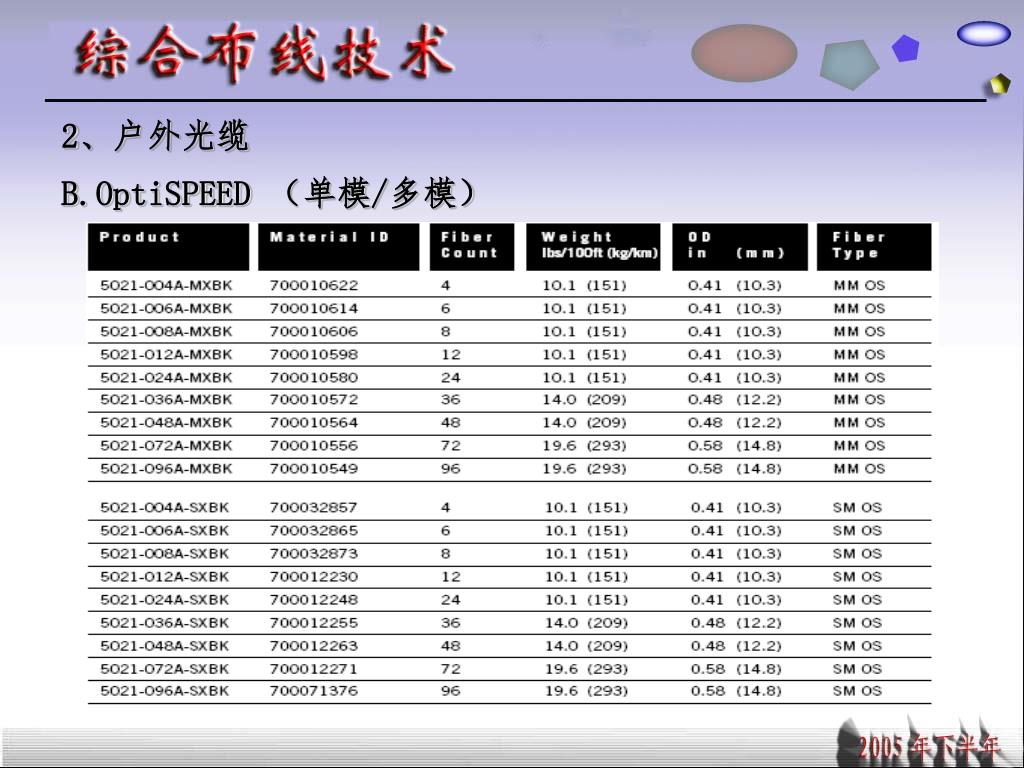

  13. 2、户外光缆 B.OptiSPEED （单模/多模）

  14. 9.2.1 配线架布线器件 管理是包括使两个或更多的子系统能够互连或能够直连起来的布线部分，可以很容易地实现布线盒、电信设备室及设备室的线路的互连和直连路由，并且可以很容易地对线路连接根据需要进行修改。 1．110连接器器件 ⑴110A及110D直连接线盒：110A及110D布线器件经常用于在布线空间较为有限的应用场合，它们可以处理与110P同样的线路数，然而只需要110P布线空间的一半；在正常情况110A及110D通过短跳线用于直连的布线系统中，110A与110D的主要区别在110A有安装小支架而110D没有，

  15. IDC（110）连接器器件

  16. 9.2.1 配线架布线器件 （2） 110 VisiPatch System 110 VisiPatch System集成了电缆和电缆跳线、更高的电缆密度、更好的可管理性，内构的走线槽可以使线路更加整洁和规整

  17. 2、模块化的RJ45配线面板 （1）1100GS模块化的配线面板 1100GS模块化的配线面板用于通信设备室，在1100GS的前面板上有可选的24口、48口的配置，通过打印电路板连接背板的1100IDC的线路连接盒，终接4-对的电缆或25对的5e主干电缆

  18. （2）1100PSCAT5E配线面板 1100PSCAT5E配线面板是PATCHMAX模块化配线系统的一种，在1100GS的前面板上有可选的24口、48口和96口的配置，

  19. （3）2500CAT5配线面板 2500CAT5配线面板是Power SUM布线解决方案的一部分，它主要应用于电信布线室与设备室之间的连接，2500CAT5有24口和48口两种产品型号，在2500CAT5的前面板上是RJ45的接口，通过打印电路板（PWB）连接后面板，后面板是50针的525连接器

  20. 3、光纤连接器 （1）AVAYA LC连接器 为了是光纤接口稳定可靠，AVAYA设计提供了 LC系列的光纤连接器，它可以工作在高温、潮湿、乃至腐蚀的环境下，特别地，LC光纤连接器是专为有高带宽、高可靠的应用而设计开发的

  21. （2）AVAYA SC光纤连接器 SC连接器是通过推拉进行插入和拔出的光纤 连接器，容易安装，并且保持了较好的光学 稳定性

  22. 4、光纤接口配线面板 （1）200LS LIU光纤配线面板 200LS LIU光纤配线面板可以用于终结24个 SC/ST的光纤连接器，或者用于终结48个LC 的光纤连接器，并且可以根据光纤数量进行 模块叠加；它可以同时支持LazrSPEED和 OptiSPEED光纤解决方案

  23. 垂直主干子系统有时也称为建筑物骨干布线子系统，它为建筑物提供骨干布线路由，在两个布线点之间建立起大对数通信链路，其中包括大对数电缆、多芯光缆及其他一些用语线路连接的设施。 1、大对数电缆 （1）5类/超5类PowerSUM大对数电缆其中的1061C 25对5类线大对数电缆采用高密度的聚烯烃包装 9.2.3 AVAYA垂直主干子系统布线器件

  24. 9.2.3 AVAYA垂直主干子系统布线器件 2、光缆 （1）LazrSPEED户内光缆 LazrSPEED多模光纤提供高达10Gb/s的通信带宽， 可工作在850nm及1300nm的波长上，传输距离达 300米，内含光纤数量有2、4、6、12四种规格

  25. 9.2.3 AVAYA垂直主干子系统布线器件 （2）OptiSPEED户内光缆 OptiSPEED户内光缆有多模和单模光纤两种形式， OptiSPEED多模光纤工作在850nm及1300nm的波长上

  26. 在垂直主干子系统与水平主干子系统的线路交接处，为了使线路的路由管理更加方便，在这个交界处，经常布设线路交接盒。 1、110连接器器件 （1）110A及110D直连接线盒 9.2.4 AVAYA设备子系统布线器件

  27. 1、水平主干子系统布线中常用的信息输出口 （1）MPS100E PowerSUM信息输出口 安装在工作位置的墙面或者工作台面中，用于对IDC（Insulation Displacement Connector）的端结，并提供RJ45接口用于连接各种工作终端（如服务器、PC等） 9.2.5 AVAYA水平主干子系统布线器件

  28. （2）MGS400 GigaSPEED信息输出口 MGS400系列的信息输出口器件满足6类的电气 规范标准，它有效地解决了信号的近端及远端串 扰，是构建Giga应用的理想器件 9.2.5 AVAYA水平主干子系统布线器件

  29. 9.2.5 AVAYA水平主干子系统布线器件 （3）信息输出口面板 为了使信息输出口在安装上较为美观和保护信息 输出口，在信息输出口器件上我们一般都加上信 息输出口面板

  30. 2、水平主干子系统布线中常用的线缆 （1）电缆 根据水平主干系统的通信容量，在水平布线系统中可以采用25对的大对数的电缆及4对数的电缆 （2）光缆 可采用与垂直骨干布线子系统中相同的光缆，即可采用LazrSPEED及OptiSPEED光缆。

  31. 布设于信息输出口（也称为通信输出口）与终端设备之间的连接布线系统被称为工作区子系统，它包括尾端线缆、各种通信适配器及其他可以使通信终端连上水平主干子系统的一些电子传输IO设备。 1、尾端线缆 （1）D8CM GigaSPEED和PowerSUM尾端电缆两端均以RJ45接头端接的D8CM GigaSPEED和PowerSUM尾端电缆可以确保在较长距离时的通信性能，它能确保在繁忙的数据网络中保证通信的质量，D8CM尾端电缆的阻抗与GigaSPEED及PowerSUM电缆完全匹配 9.2.6 AVAYA工作区子系统布线器件

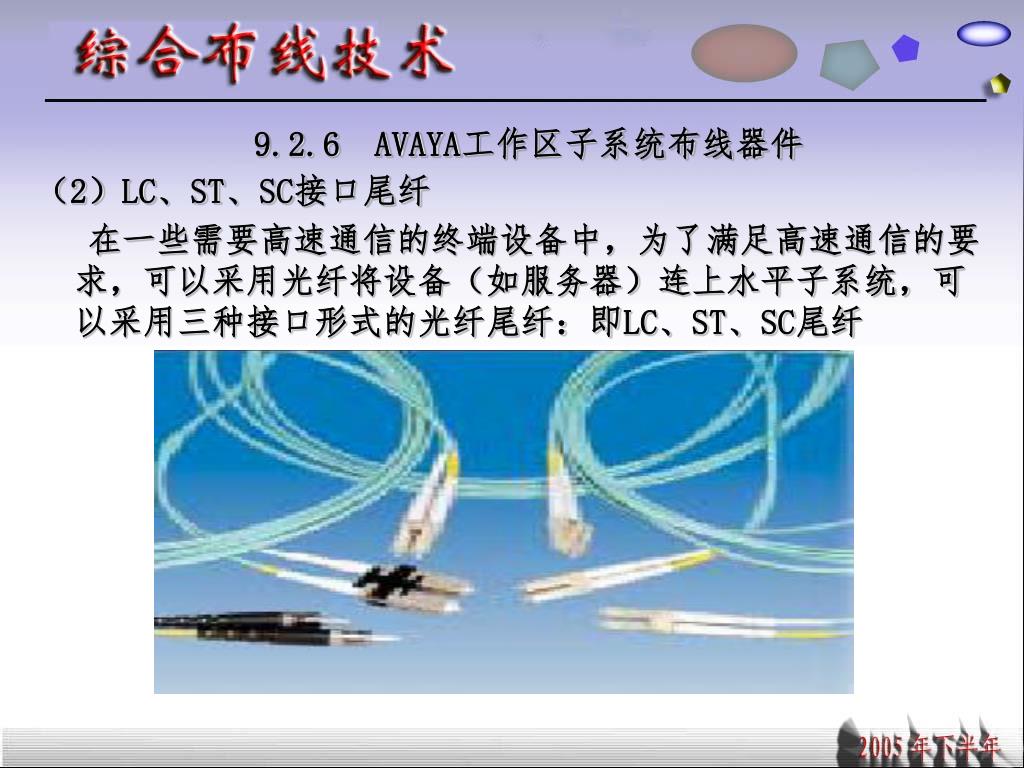

  32. 9.2.6 AVAYA工作区子系统布线器件 （2）LC、ST、SC接口尾纤 在一些需要高速通信的终端设备中，为了满足高速通信的要求，可以采用光纤将设备（如服务器）连上水平子系统，可以采用三种接口形式的光纤尾纤：即LC、ST、SC尾纤

  33. 2、适配器 （1）451A RJ45-RJ45适配器 451A RJ45-RJ45适配器用于连接两段RJ45的端接电缆，在需要高于10Mb/s的数据通信时，建议不要采用这种形式的电缆连接 （2）368A RJ45-DB25适配器 368A适配器用于适配EIA-232-D 25针的连接器到RJ45接口，在DB25端，可以是公头，也可以是母头
