  1. Fundamentos de Redes Multiplexación y Multiplexores

  2. Multiplexación Mantener un cable entre cada dos dispositivos es muy caro. • Gasto de cable • Desperdicio de ancho de banda (siempre que dos máquinas no se comuniquen) En la práctica se utiliza la multiplexación • Multiplexores (muchos a uno) • Demultiplexores (uno a muchos)

  3. Multiplexación En telecomunicación la multiplexión es la combinación de dos o más canales de información en un solo medio de transmisión usando un dispositivo llamado multiplexor. El proceso inverso se conoce como demultiplexación

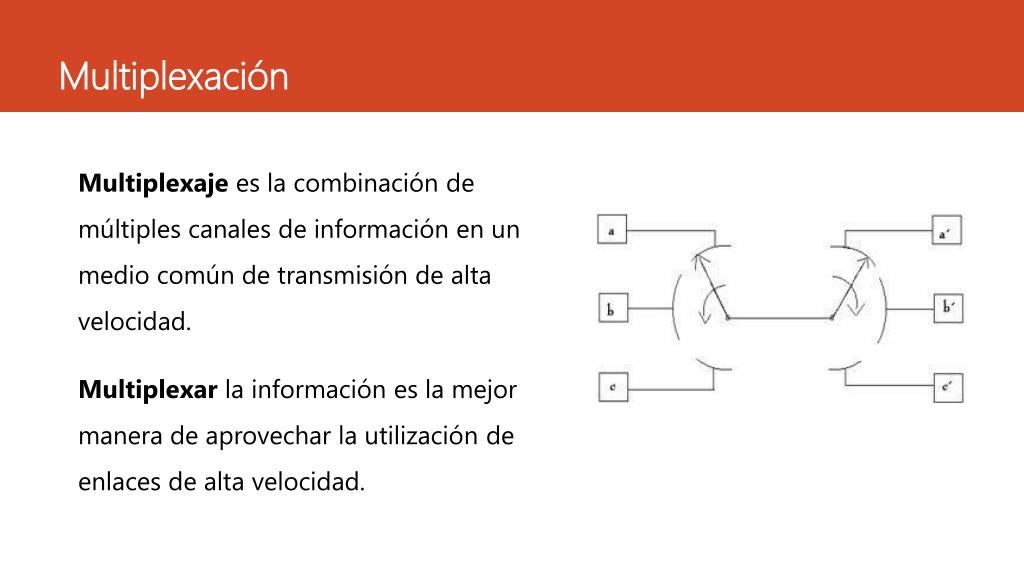

  4. Multiplexación Multiplexaje es la combinación de múltiples canales de información en un medio común de transmisión de alta velocidad. Multiplexar la información es la mejor manera de aprovechar la utilización de enlaces de alta velocidad.

  5. Multiplexor Los multiplexores son circuitos combinacionales con varias entradas y una única salida de datos, están dotados de entradas de control capaces de seleccionar una, y sólo una, de las entradas de datos para permitir su transmisión desde la entrada seleccionada hacia dicha salida.

  6. La función de un multiplexor da lugar a diversas aplicaciones Selector de entradas. Serializador: Convierte datos desde el formato paralelo al formato serie. Transmisión multiplexada: Utilizando las mismas líneas de conexión, se transmiten diferentes datos de distinta procedencia. Realización de funciones lógicas. Pudiendo ser estos analógicos (FDM) o digitales (TDM).

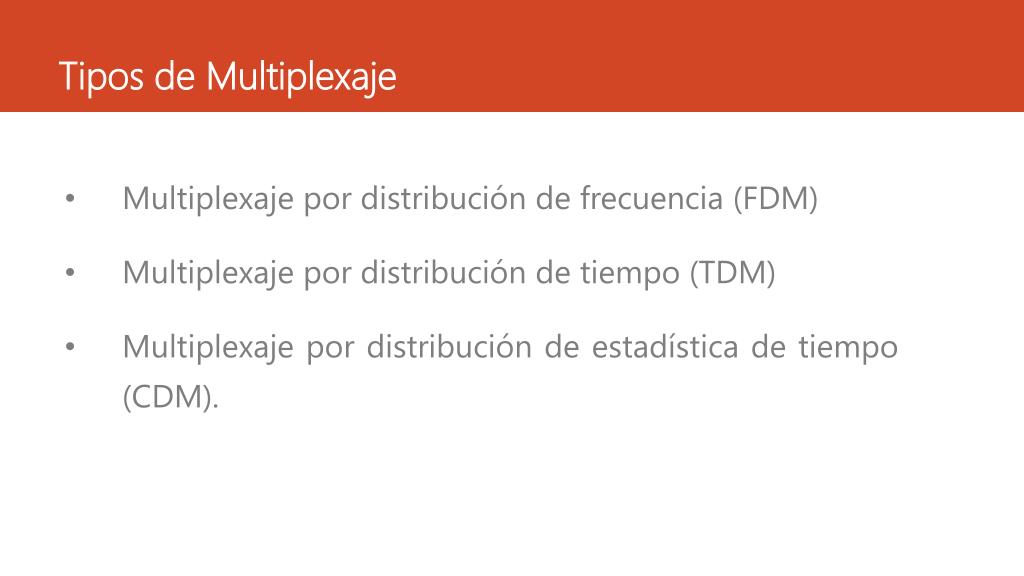

  7. Tipos de Multiplexaje Multiplexaje por distribución de frecuencia (FDM) Multiplexaje por distribución de tiempo (TDM) Multiplexaje por distribución de estadística de tiempo (CDM).

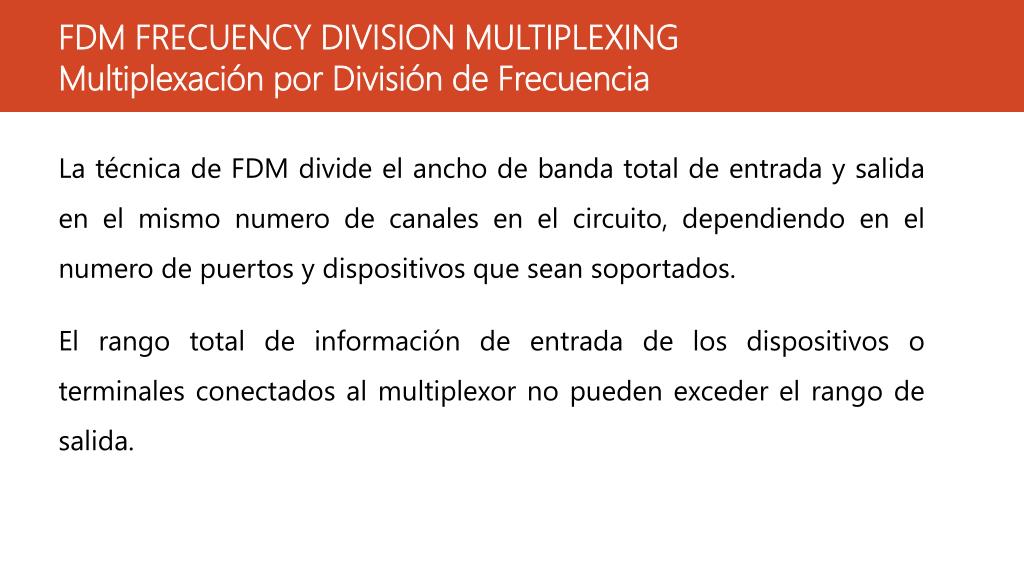

  8. FDMFRECUENCYDIVISIONMULTIPLEXINGMultiplexación por División de Frecuencia La técnica de FDM divide el ancho de banda total de entrada y salida en el mismo numero de canales en el circuito, dependiendo en el numero de puertos y dispositivos que sean soportados. El rango total de información de entrada de los dispositivos o terminales conectados al multiplexor no pueden exceder el rango de salida.

  9. Si un dispositivo conectado por FDM es removido de su circuito, no hay posibilidad que la frecuencia que estaba siendo utilizada por ese dispositivo sea relocalizada y utilizada por otro dispositivo y aprovechar el ancho de banda.

  10. TDM TIME DIVISIONMULTIPLEXINGMultiplexación por División de Tiempo Aquí cada canal tiene asignado un periodo o ranura de tiempo en el canal principal y las distintas ranuras de tiempo están repartidas por igual en todos los canales. Tiene la desventaja de que en caso de que un canal no sea usado, esa ranura de tiempo no se aprovecha por los otros canales, enviándose en vez de datos bits de relleno.

  11. TDM trabaja acomodando los time slots de cada dispositivo conectado a un puerto. Típicamente, el total de rango de bits para todos los dispositivos no pueden exceder el rango de bits por segundo de la línea de salida. Esto se logra utilizando por medio de técnicas de compresión.

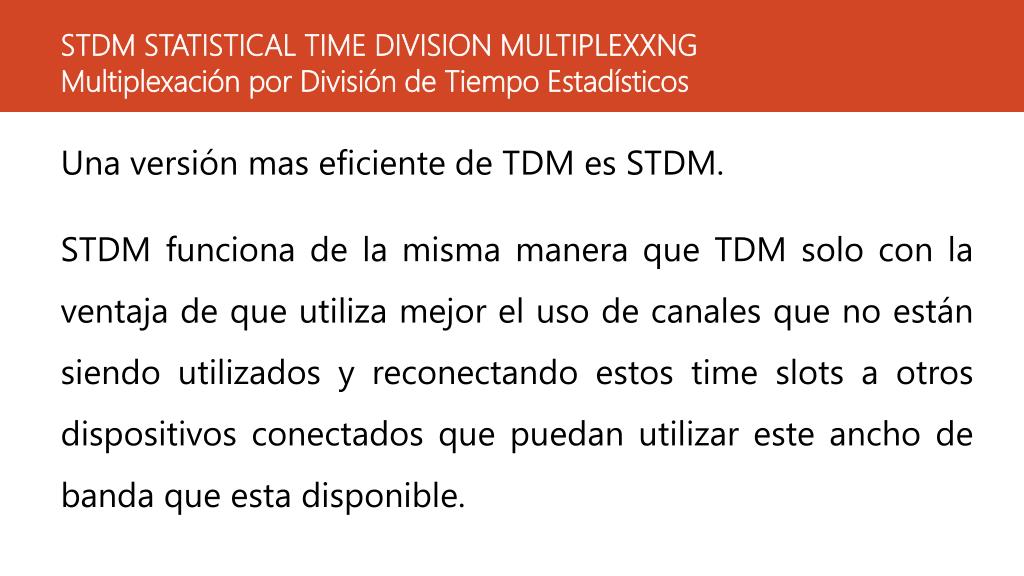

  12. STDMSTATISTICAL TIME DIVISIONMULTIPLEXXNGMultiplexación por División de Tiempo Estadísticos Una versión mas eficiente de TDM es STDM. STDMfunciona de la misma manera que TDM solo con la ventaja de que utiliza mejor el uso de canales que no están siendo utilizados y reconectando estos time slots a otros dispositivos conectados que puedan utilizar este ancho de banda que esta disponible.

  13. MULTIPLEXACION POR DIVISION DE ESPACIOS Se refiere al uso de un circuito o canal aparte para cada dispositivo. Esencialmente esto significa que no hay multiplexaje. Si por ejemplo es necesario añadir un nuevo terminal al sistema, se tira un cable separado para acomodar la terminal.

  14. MULTIPLEXACION INVERSA Mutilplexación Inversa puede ser definida como la unión de múltiples canales independientes de información a través de una red para crear un solo canal de información de alta velocidad. Por ejemplo si se tienen 3 canales de datos independientes de 64 Kbit/s cada uno conectados entre dos puntos A y B, el multiplexaje inverso crea un solo canal de datos de 384 Kbit/s.
