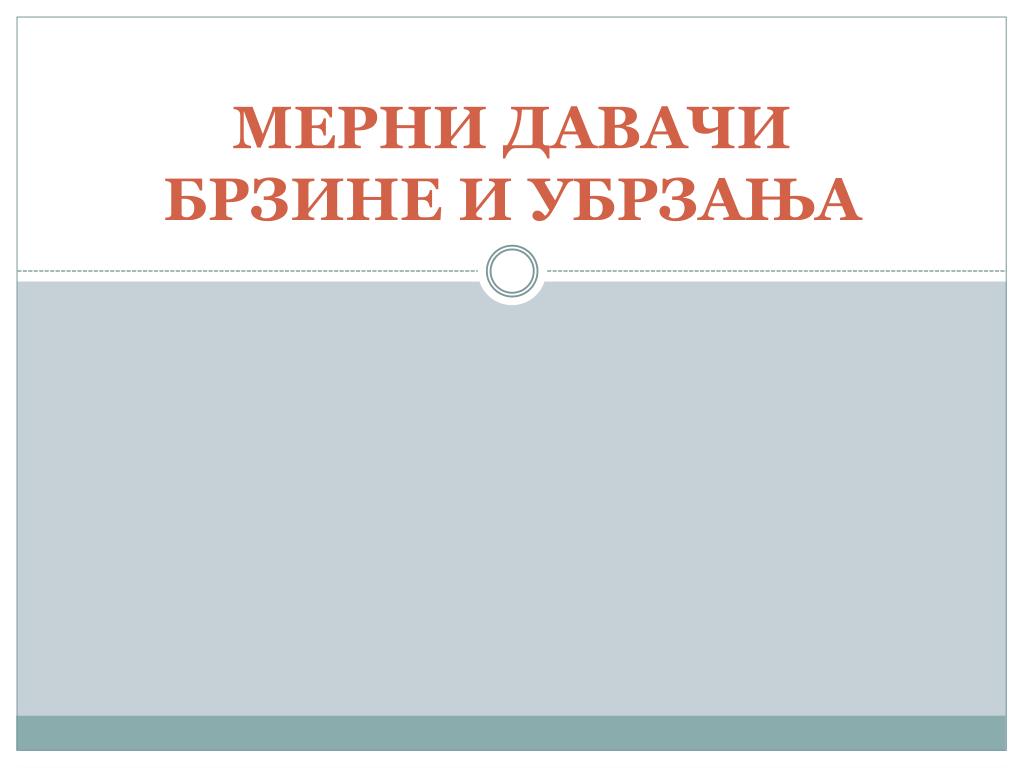

  1. МЕРНИ ДАВАЧИБРЗИНЕ И УБРЗАЊА

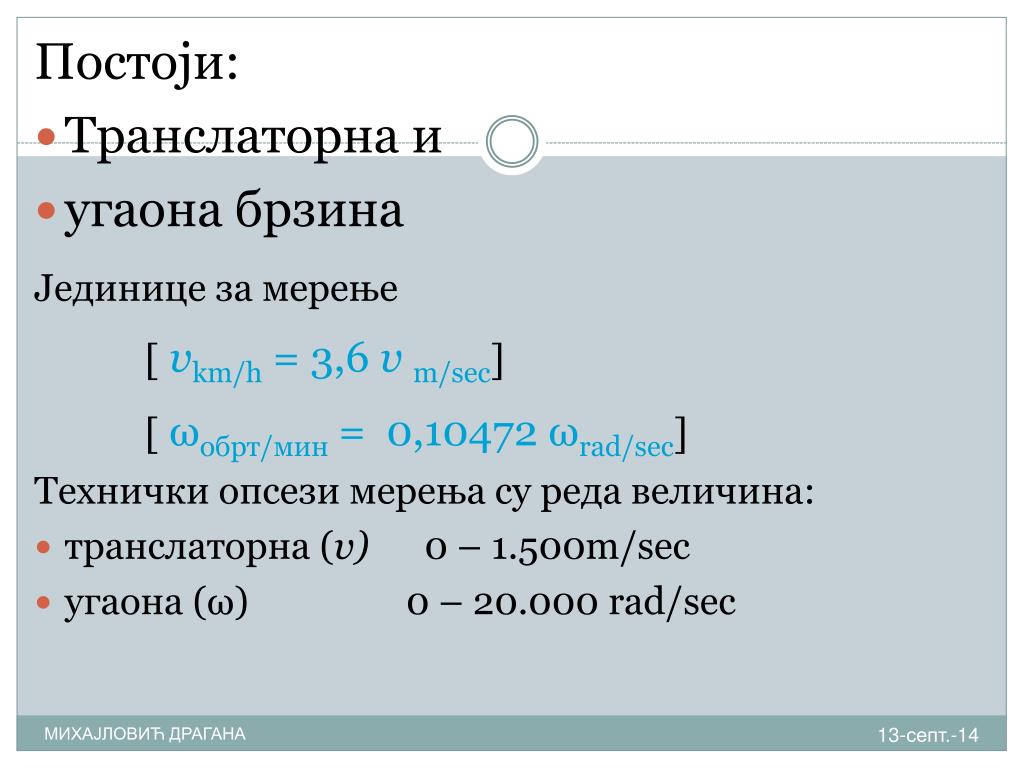

  2. Постоји: • Транслаторна и • угаона брзина Јединице за мерење  vkm/h = 3,6vm/sec  ωобрт/мин = 0,10472ωrad/sec Технички опсези мерења су реда величина: • транслаторна(v) 0 – 1.500m/sec • угаона (ω)0 – 20.000 rad/sec МИХАЈЛОВИЋ ДРАГАНА

  3. Сензори за мерење брзине се зову: тахометри транслаторна брзина [m/sec] Угаона брзина [rad/sec] МИХАЈЛОВИЋ ДРАГАНА

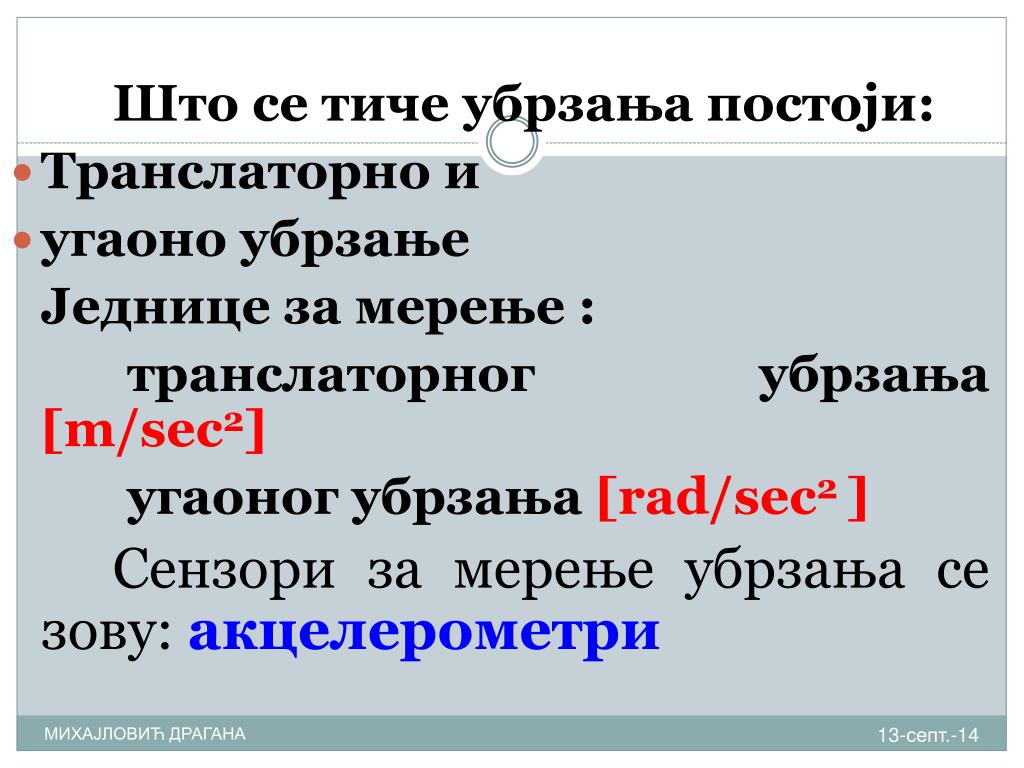

  4. Што се тиче убрзања постоји: • Транслаторнo и • угаонoубрзање Једнице за мерење : транслаторног убрзања [m/sec2] угаоног убрзања [rad/sec2 ] Сензори за мерење убрзања се зову: акцелерометри МИХАЈЛОВИЋ ДРАГАНА

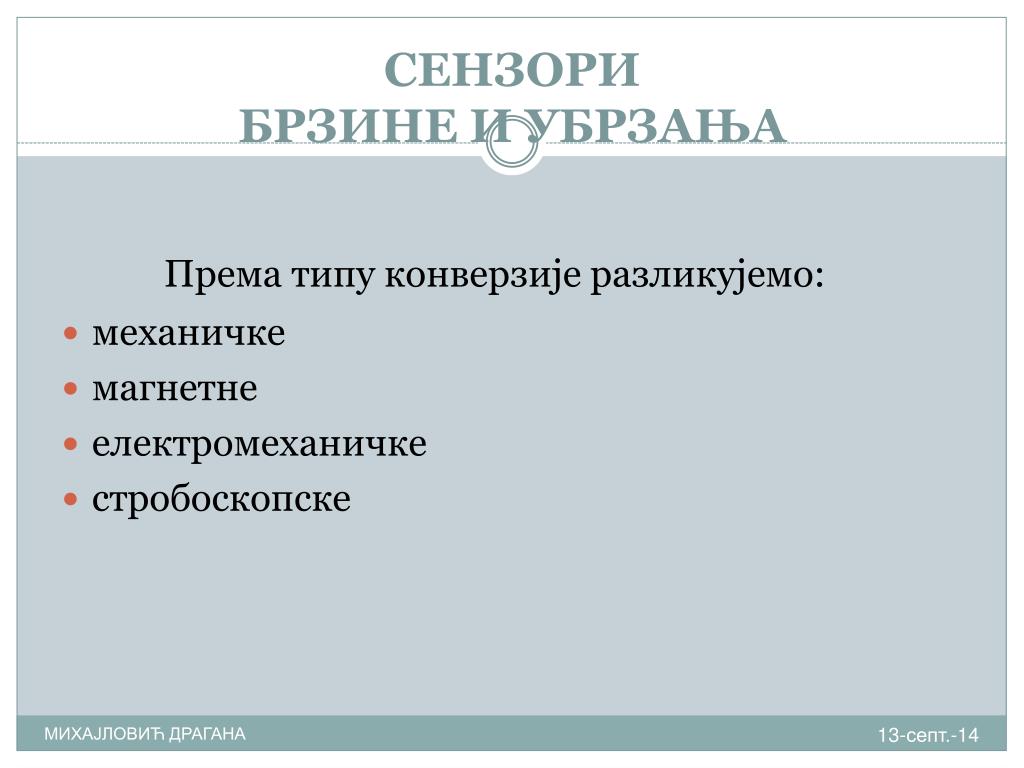

  5. СЕНЗОРИ БРЗИНЕ И УБРЗАЊА Према типу конверзије разликујемо: • механичке • магнетне • електромеханичке • стробоскопске МИХАЈЛОВИЋ ДРАГАНА

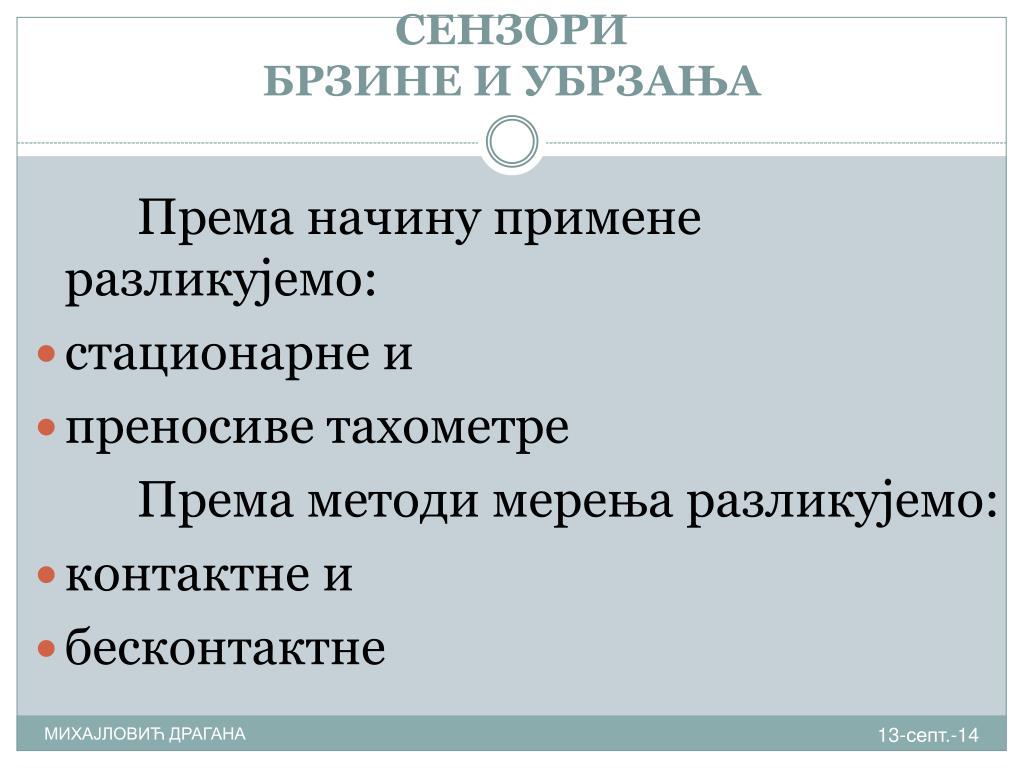

  6. СЕНЗОРИ БРЗИНЕ И УБРЗАЊА Према начину примене разликујемо: • стационарне и • преносиве тахометре Према методи мерења разликујемо: • контактне и • бесконтактне МИХАЈЛОВИЋ ДРАГАНА

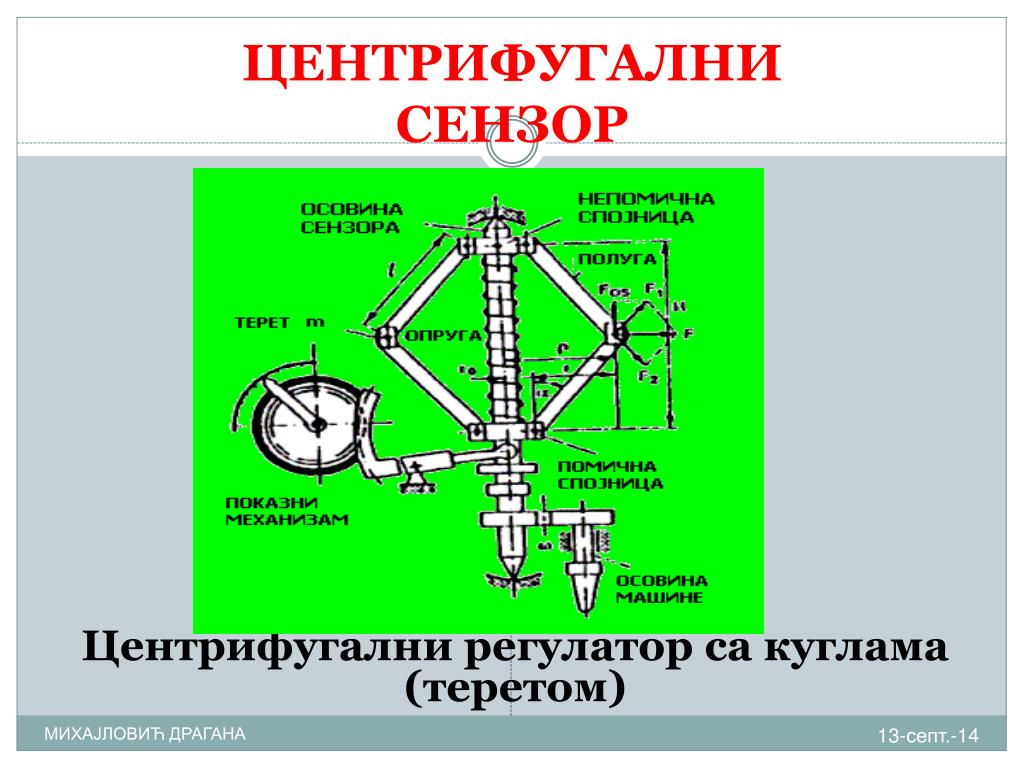

  7. ЦЕНТРИФУГАЛНИСЕНЗОР Центрифугални регулатор са куглама (теретом) МИХАЈЛОВИЋ ДРАГАНА

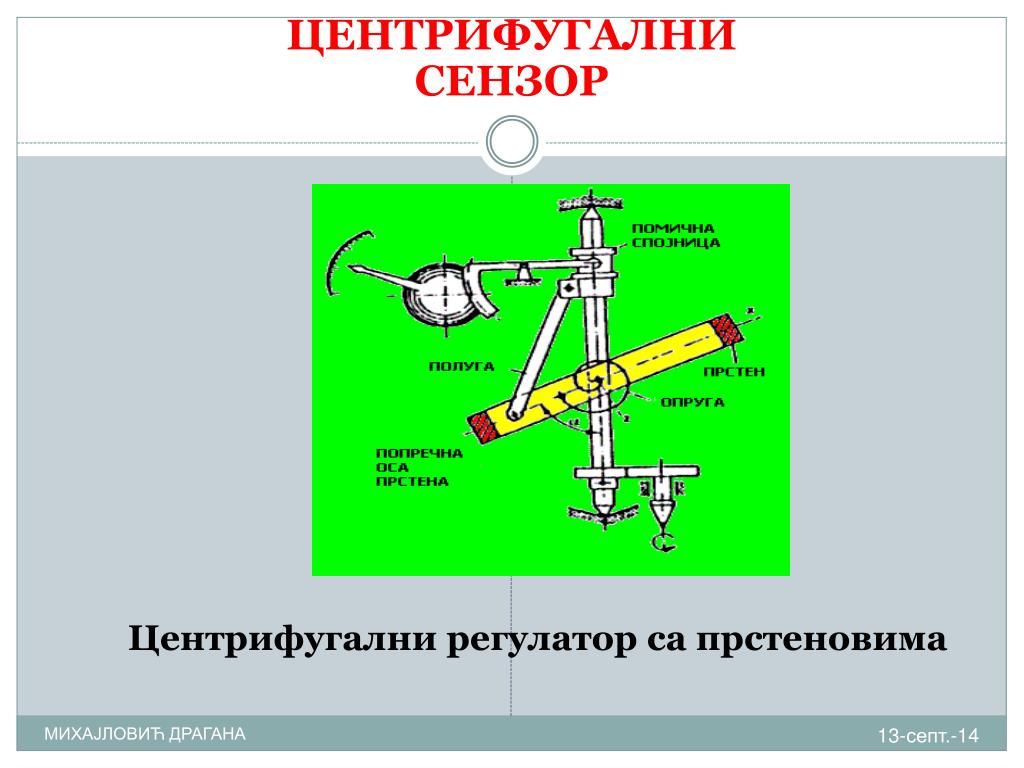

  8. ЦЕНТРИФУГАЛНИСЕНЗОР Центрифугални регулатор са прстеновима МИХАЈЛОВИЋ ДРАГАНА

  9. Центрифугални сензор има две кугле које су помоћу зглобне везе и полуга повезане са спојницама. Између спојнице је опруга која тежи да се опружи и да привуче кугле осовини. Једна спојница је фиксирана, а друга може да се помера. Услед окретања делују центрифугална сила и она се уравнотежава са силом опруге. Линеарно померање спојнице преноси се на инструмент са казаљком. МИХАЈЛОВИЋ ДРАГАНА

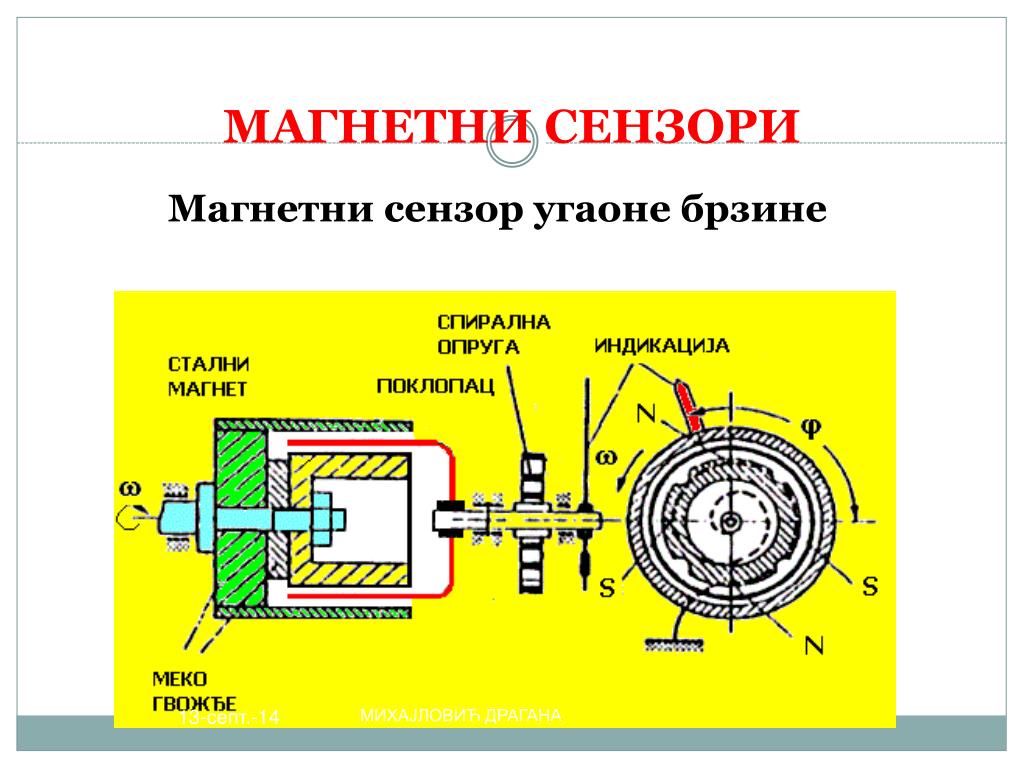

  10. МАГНЕТНИ СЕНЗОРИ Магнетни сензор угаоне брзине МИХАЈЛОВИЋ ДРАГАНА

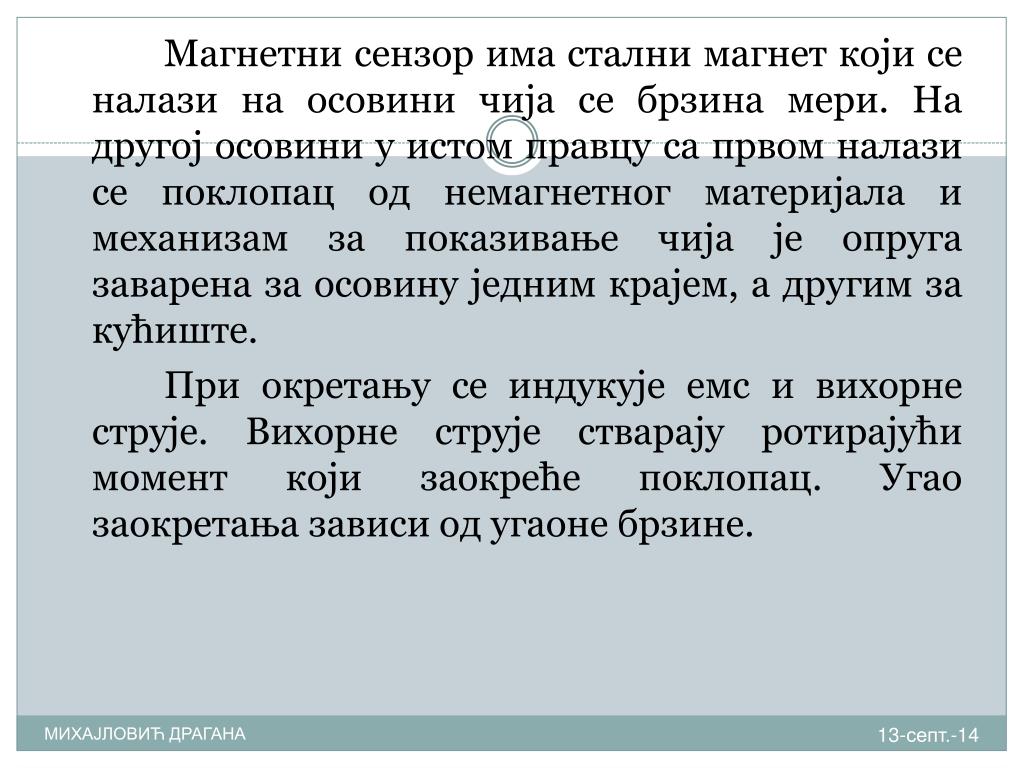

  11. Магнетни сензор има стални магнет који се налази на осовини чија се брзина мери. На другој осовини у истом правцу са првом налази се поклопац од немагнетног материјала и механизам за показивање чија је опруга заварена за осовину једним крајем, а другим за кућиште. При окретању се индукује емс и вихорне струје. Вихорне струје стварају ротирајући момент који заокреће поклопац. Угао заокретања зависи од угаоне брзине. МИХАЈЛОВИЋ ДРАГАНА

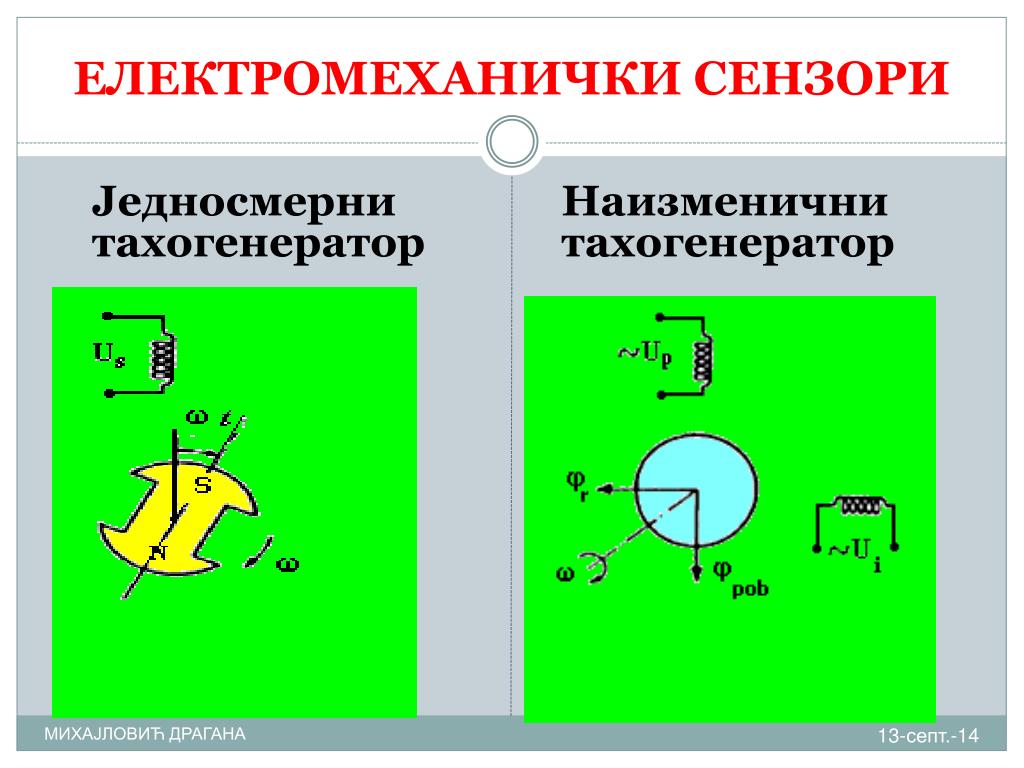

  12. ЕЛЕКТРОМЕХАНИЧКИ СЕНЗОРИ Једносмерни тахогенератор Наизменични тахогенератор МИХАЈЛОВИЋ ДРАГАНА

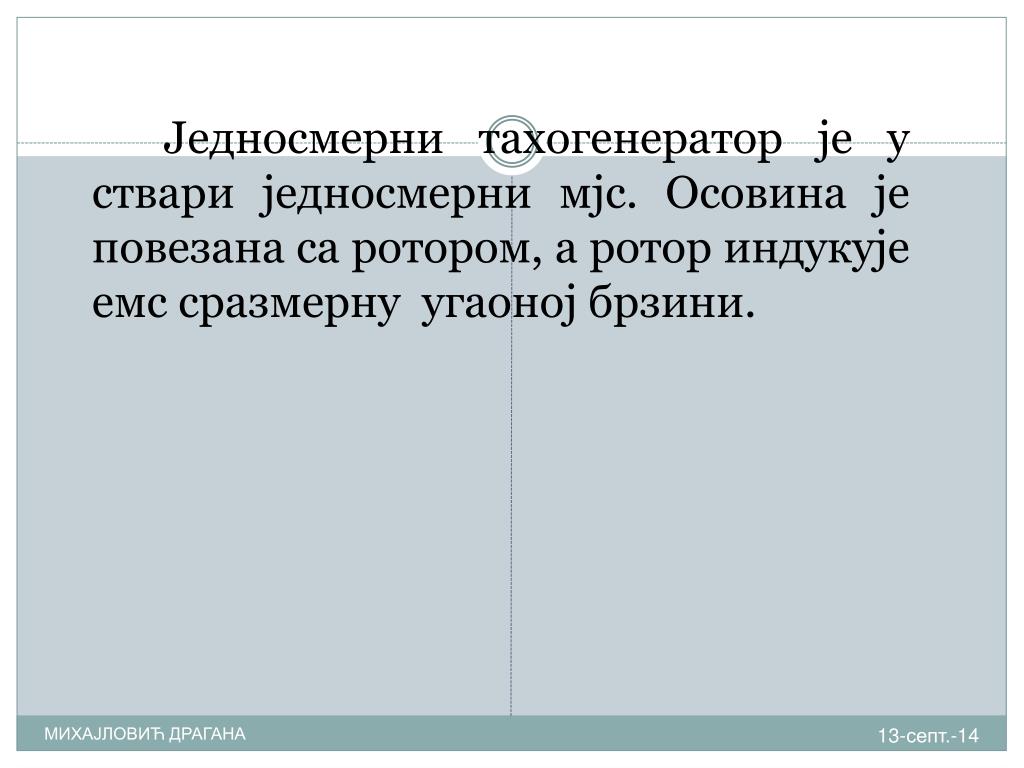

  13. Једносмерни тахогенератор је у ствари једносмерни мјс. Осовина је повезана са ротором, а ротор индукује емс сразмерну угаоној брзини. МИХАЈЛОВИЋ ДРАГАНА

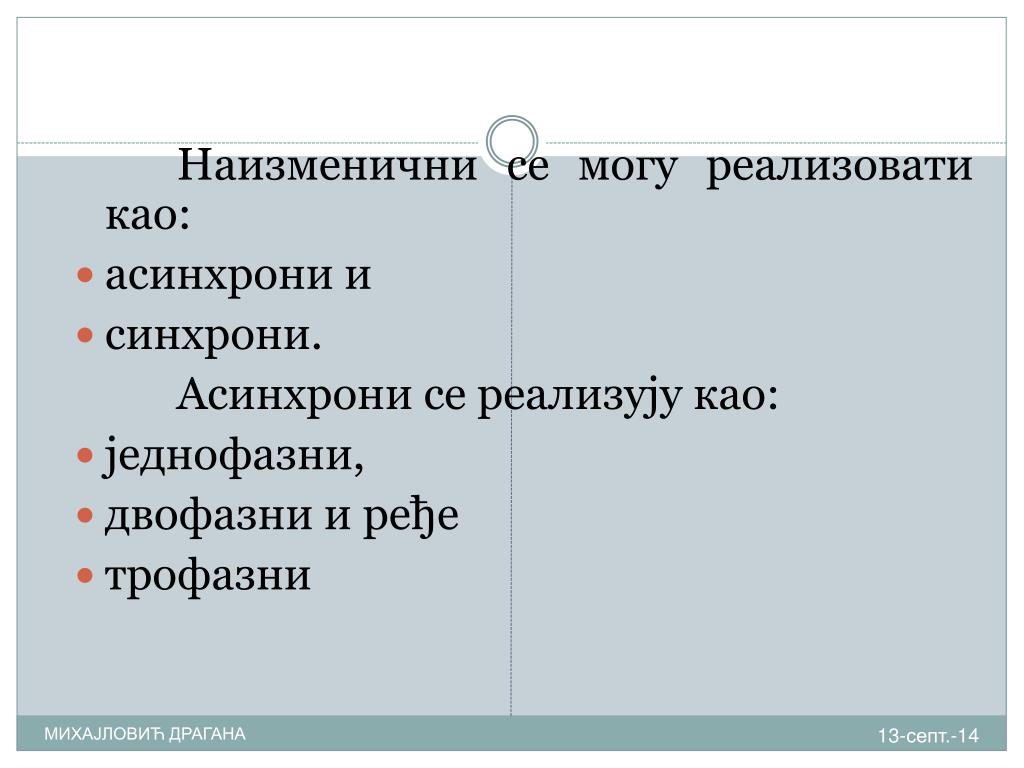

  14. Наизменични се могу реализовати као: • асинхрони и • синхрони. Асинхрони се реализују као: • једнофазни, • двофазни и ређе • трофазни МИХАЈЛОВИЋ ДРАГАНА

  15. СТРОБОСКОПСКИ СЕНЗОРИ • Стробоскопски сензор угаоне брзине ради на принципу стробоскопског ефекта, на принципу привидног заустављања ротирајуће осовине када се она осветљава импулсима светлости чија је фреквенција једнака фреквенцији обртања осовине f = ( fmax . fmin ) / ( fmax - fmin ) МИХАЈЛОВИЋ ДРАГАНА

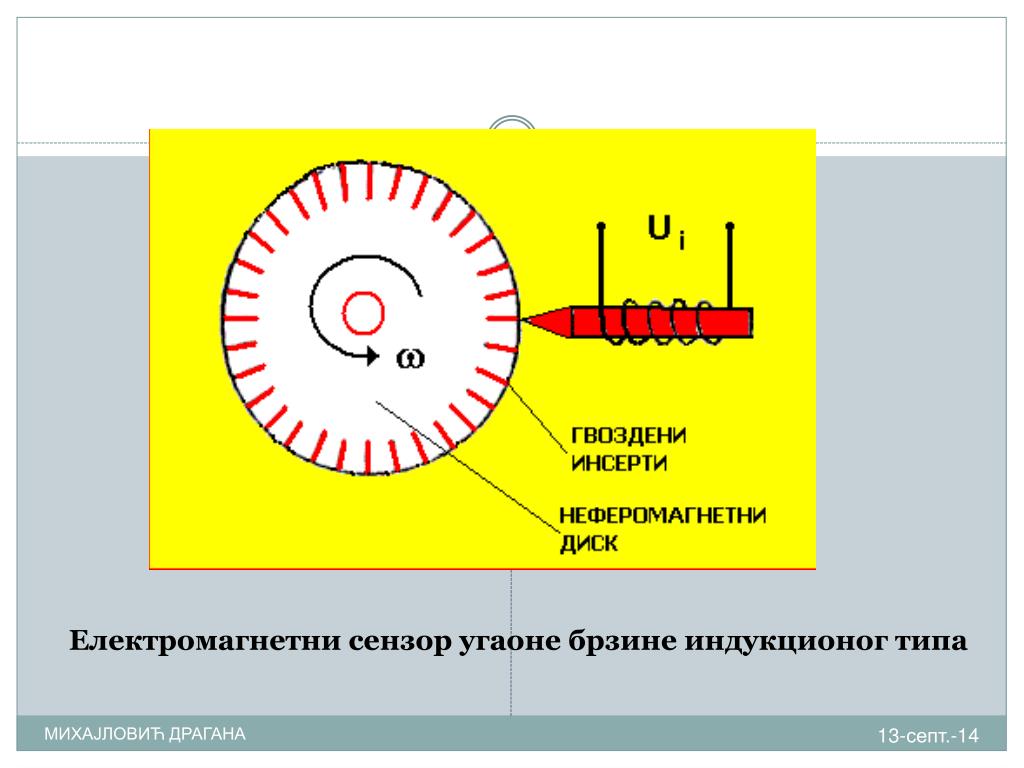

  16. Електромагнетни сензор угаоне брзине индукционог типа МИХАЈЛОВИЋ ДРАГАНА

  17. Електромагнетни сензор угаоне брзине трансформаторског типа МИХАЈЛОВИЋ ДРАГАНА

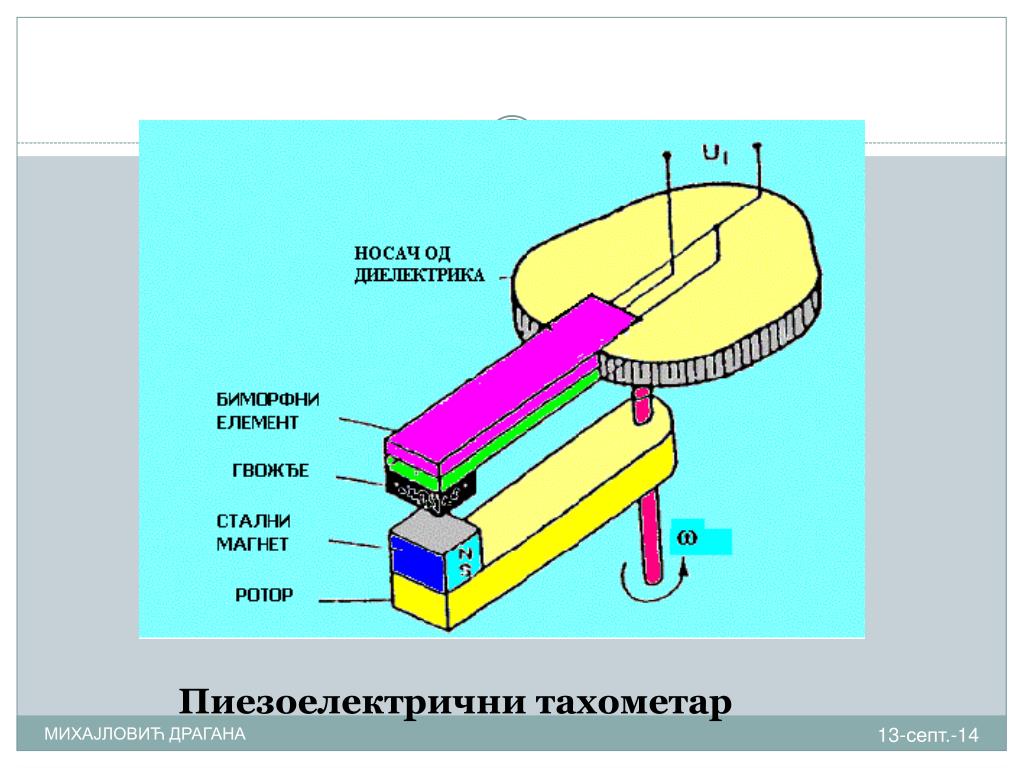

  18. Пиезоелектрични тахометар МИХАЈЛОВИЋ ДРАГАНА

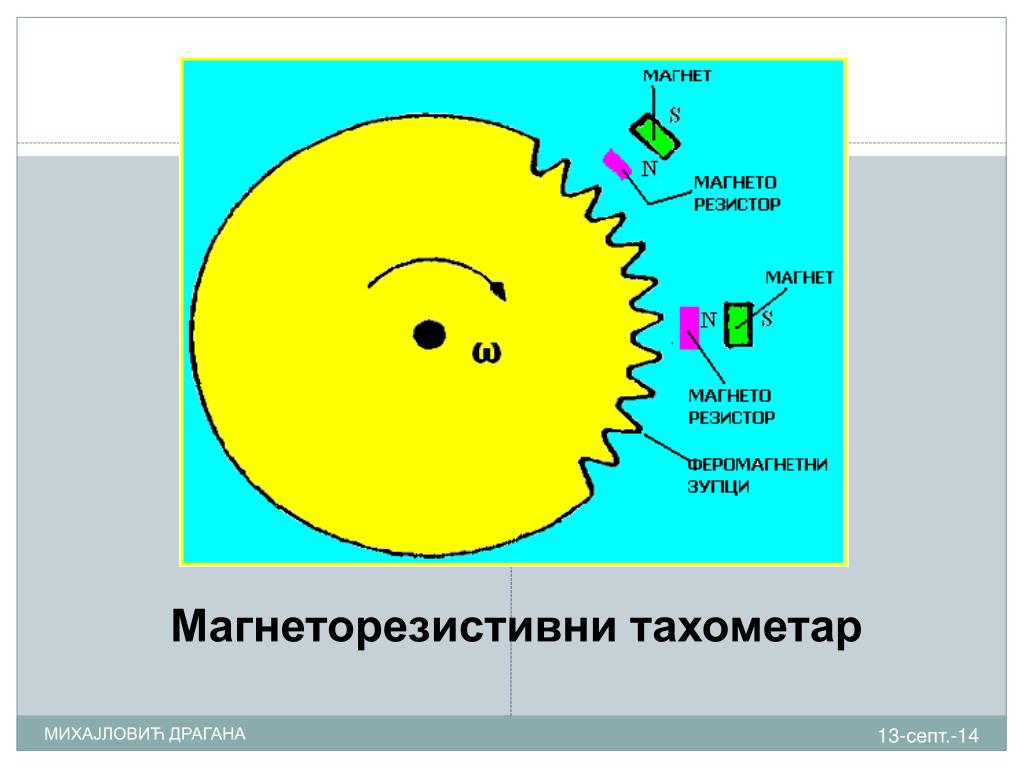

  19. Магнеторезистивни тахометар МИХАЈЛОВИЋ ДРАГАНА

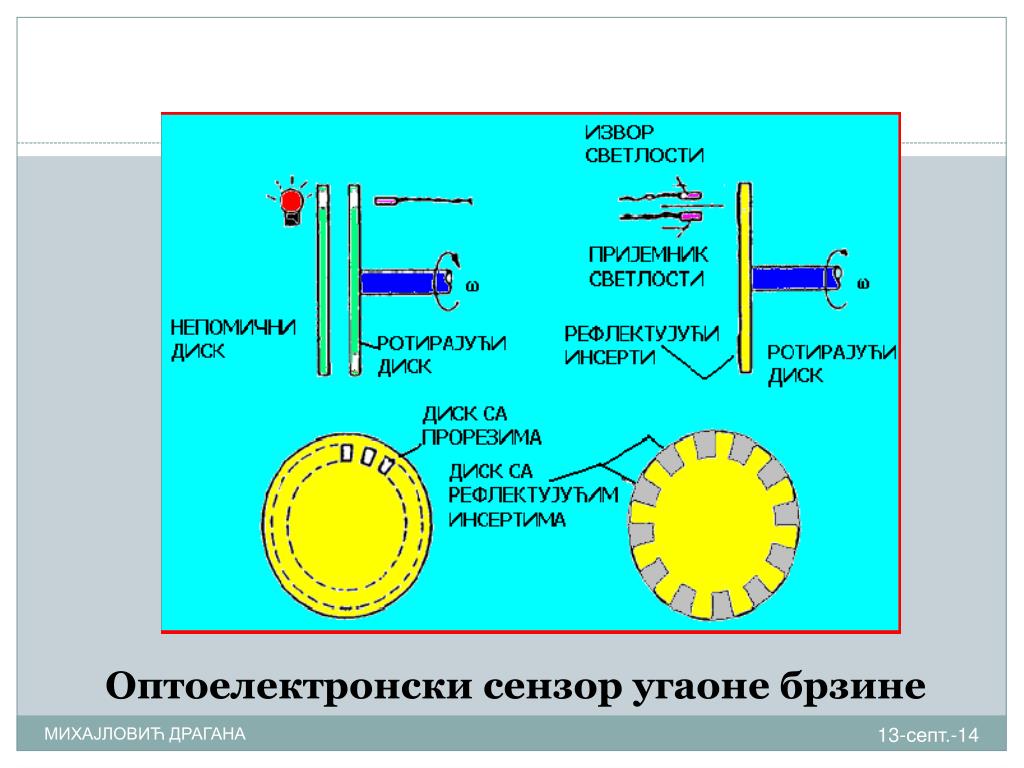

  20. Оптоелектронски сензор угаоне брзине МИХАЈЛОВИЋ ДРАГАНА
