  1. PemetaanUmlkedalam Java E. Haodudin Nurkifli Universitas Ahmad Dahlan Pertemuan

  2. Elemen UML yang dipetakanke java • Kelas • Paket • Interface • Komponen • Relasi • Notasi

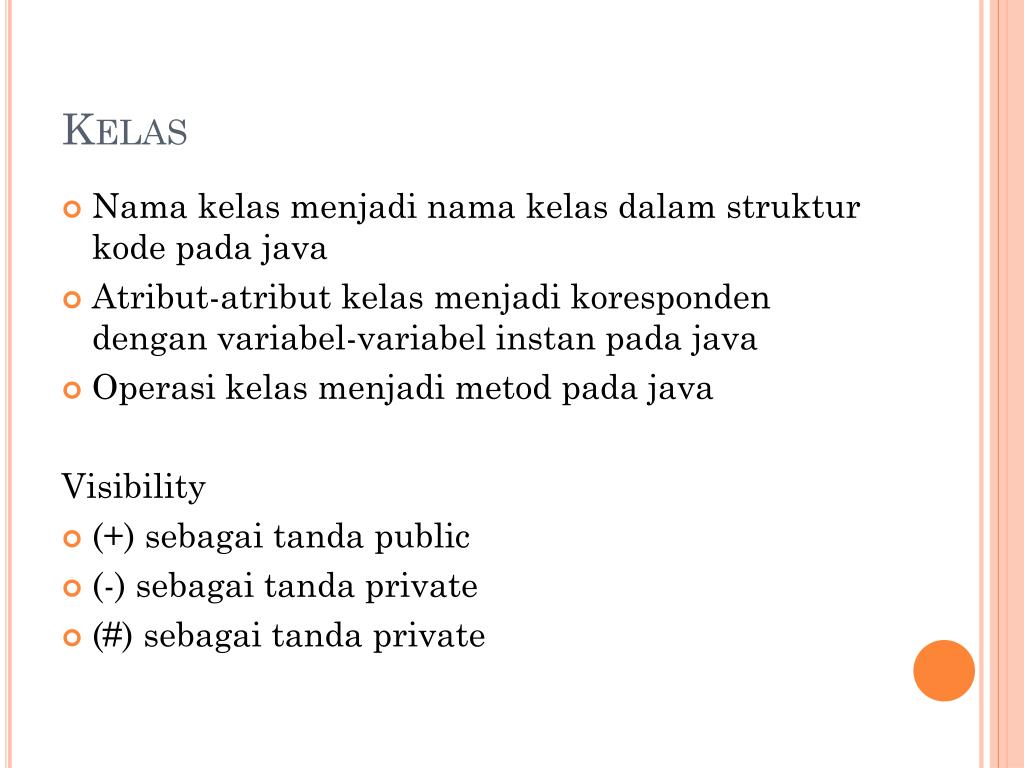

  3. Kelas • Nama kelas menjadi nama kelas dalam struktur kode pada java • Atribut-atribut kelas menjadi koresponden dengan variabel-variabel instan pada java • Operasi kelas menjadi metod pada java Visibility • (+) sebagai tanda public • (-) sebagai tanda private • (#) sebagai tanda private

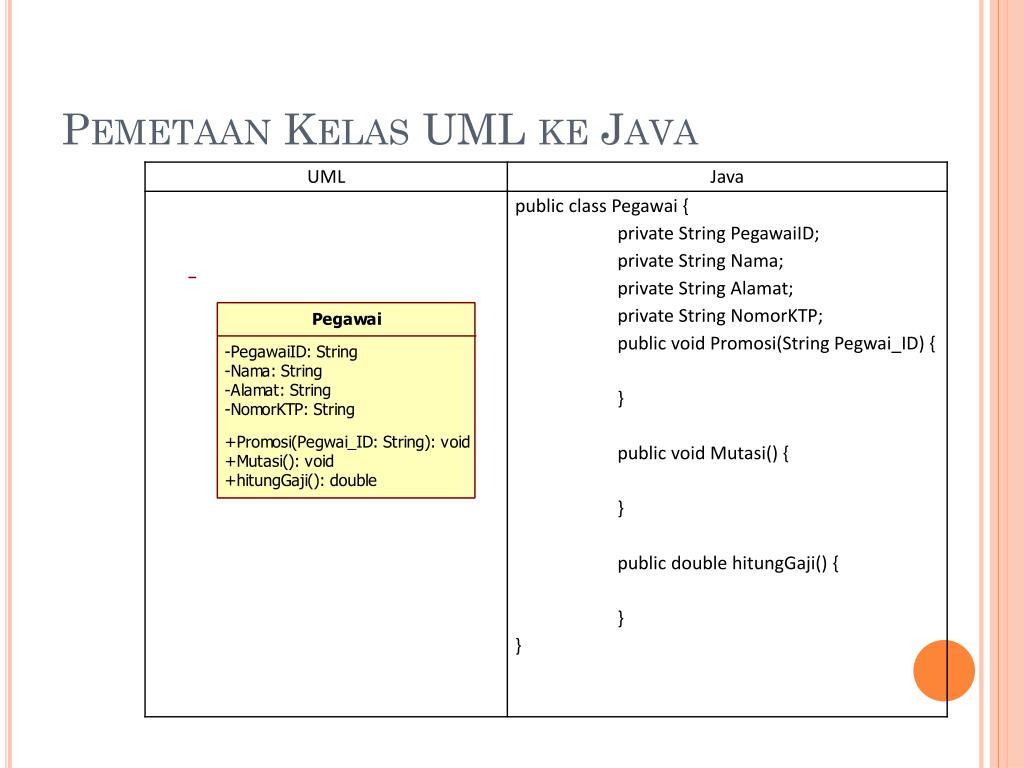

  4. PemetaanKelas UML ke Java

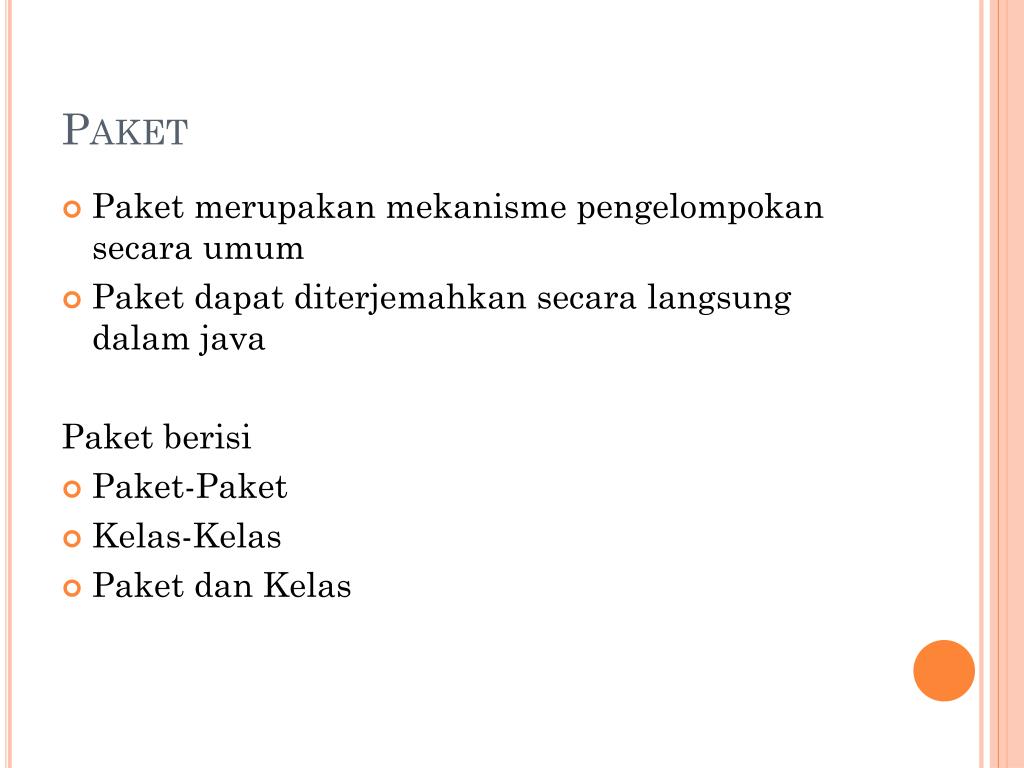

  5. Paket • Paket merupakan mekanisme pengelompokan secara umum • Paket dapat diterjemahkan secara langsung dalam java Paket berisi • Paket-Paket • Kelas-Kelas • Paket dan Kelas

  6. Pemetaanpaket UML ke Java

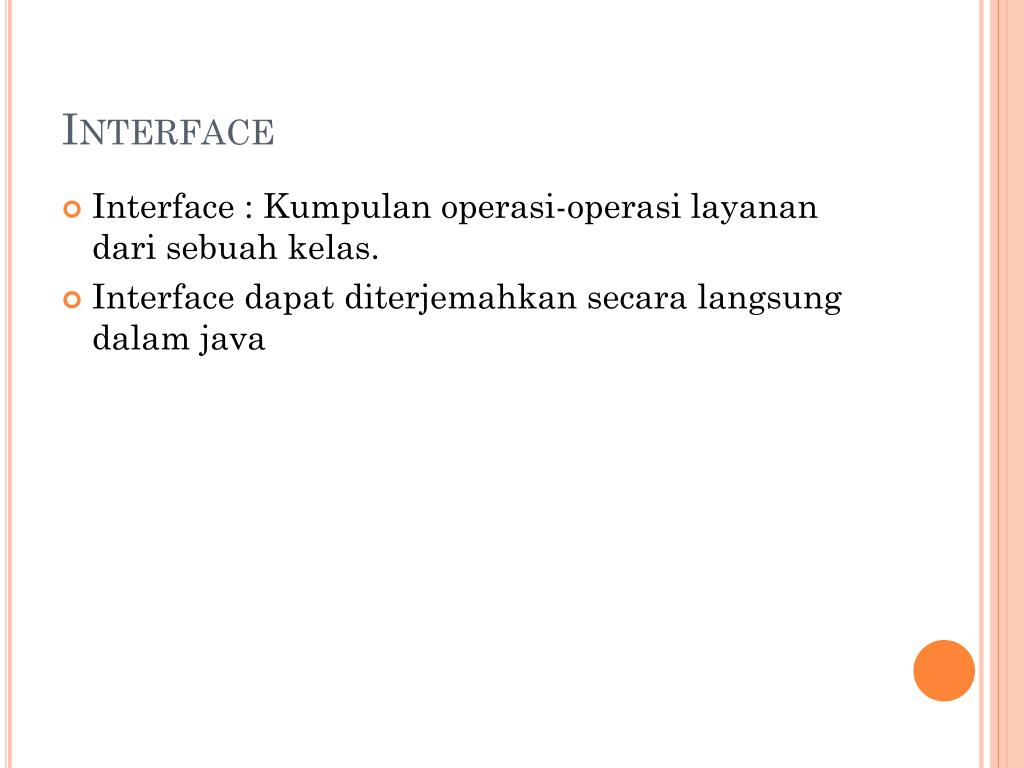

  7. Interface • Interface : Kumpulan operasi-operasi layanan dari sebuah kelas. • Interface dapat diterjemahkan secara langsung dalam java

  8. Pemetaan Interface umlke java

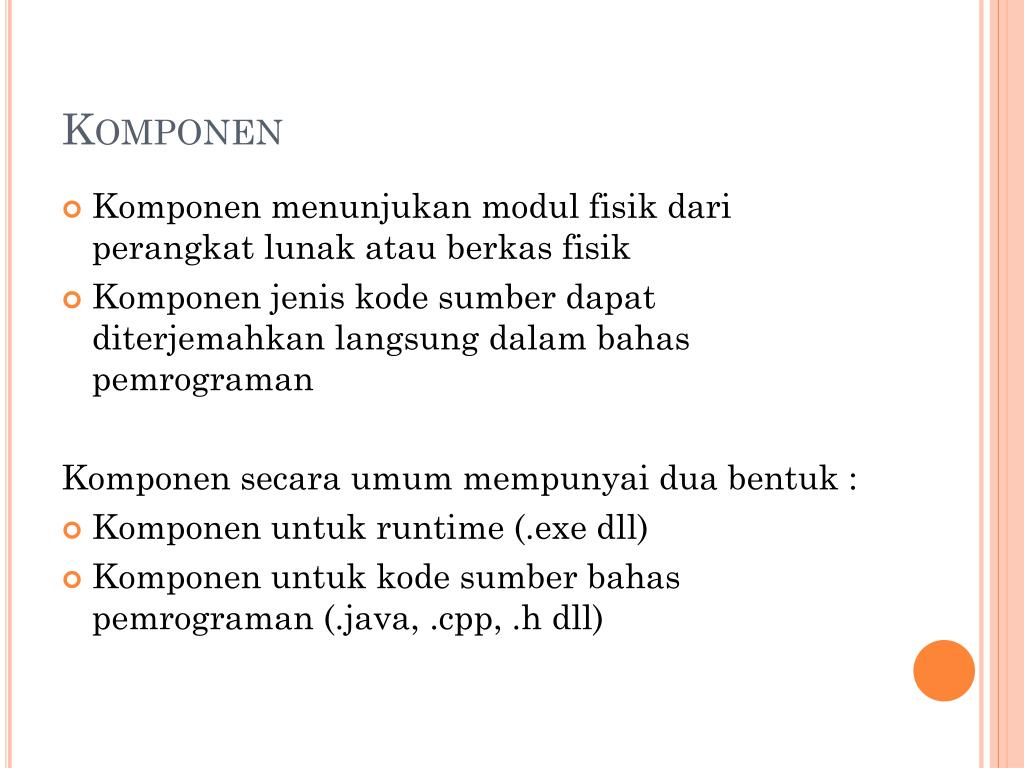

  9. Komponen • Komponen menunjukan modul fisik dari perangkat lunak atau berkas fisik • Komponen jenis kode sumber dapat diterjemahkan langsung dalam bahas pemrograman Komponen secara umum mempunyai dua bentuk : • Komponen untuk runtime (.exe dll) • Komponen untuk kode sumber bahas pemrograman (.java, .cpp, .h dll)

  10. Pemetaankomponen UML ke Java

  11. Relasi • Asosiasi • Agregasi • Dependensi • Generalisasi • Realiasi • Anotasi

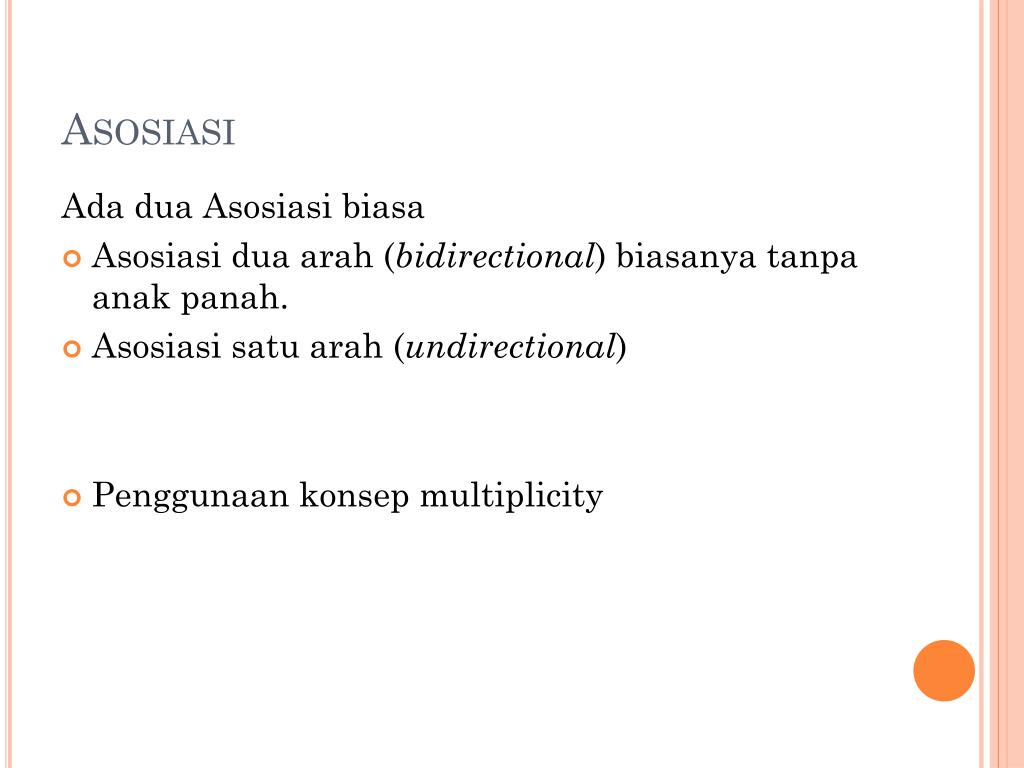

  12. Asosiasi Ada dua Asosiasi biasa • Asosiasi dua arah (bidirectional) biasanya tanpa anak panah. • Asosiasi satu arah (undirectional) • Penggunaan konsep multiplicity

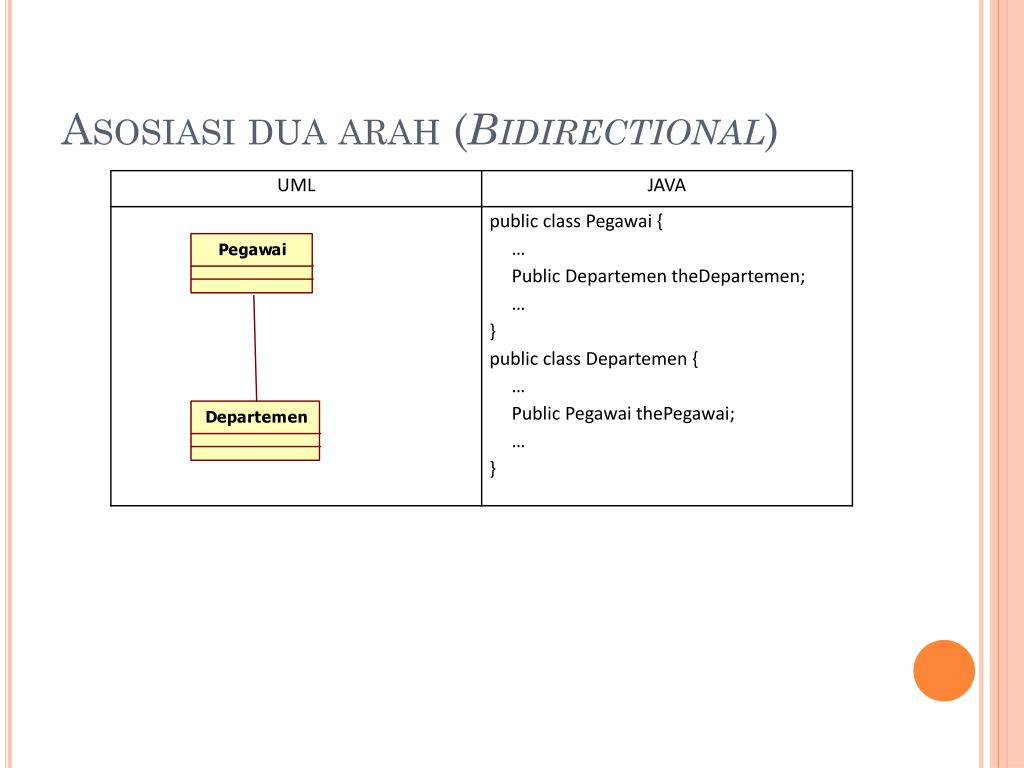

  13. Asosiasiduaarah (Bidirectional)

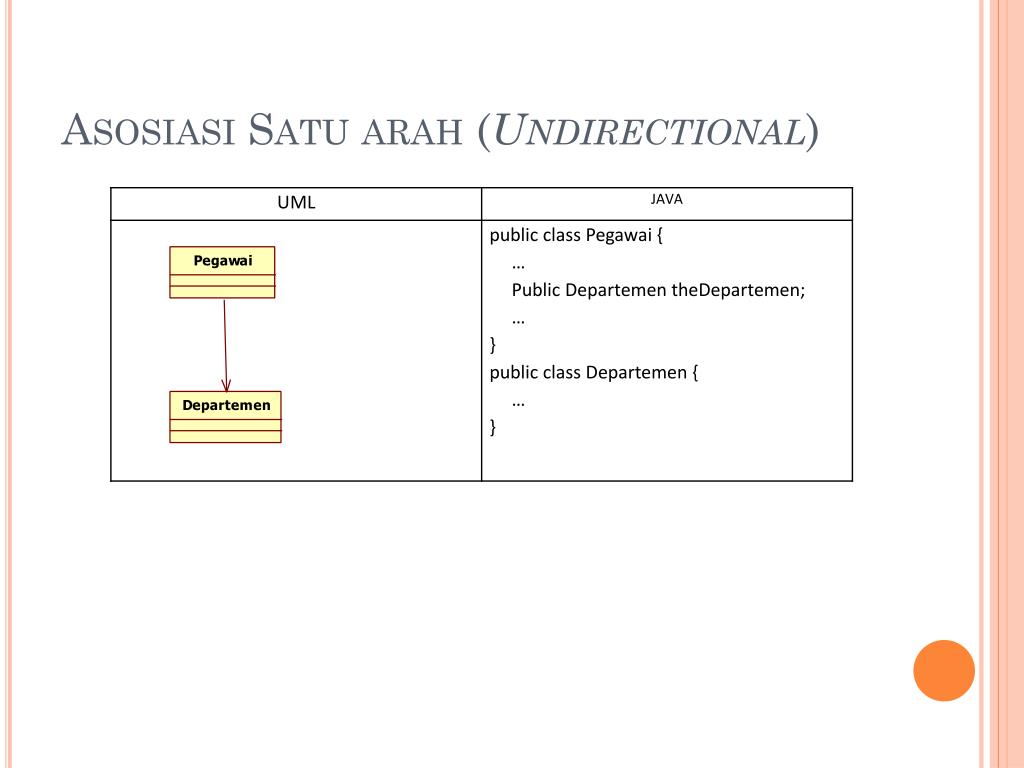

  14. AsosiasiSatuarah (Undirectional)

  15. Asosiasidengan Multiplicity (one to many)

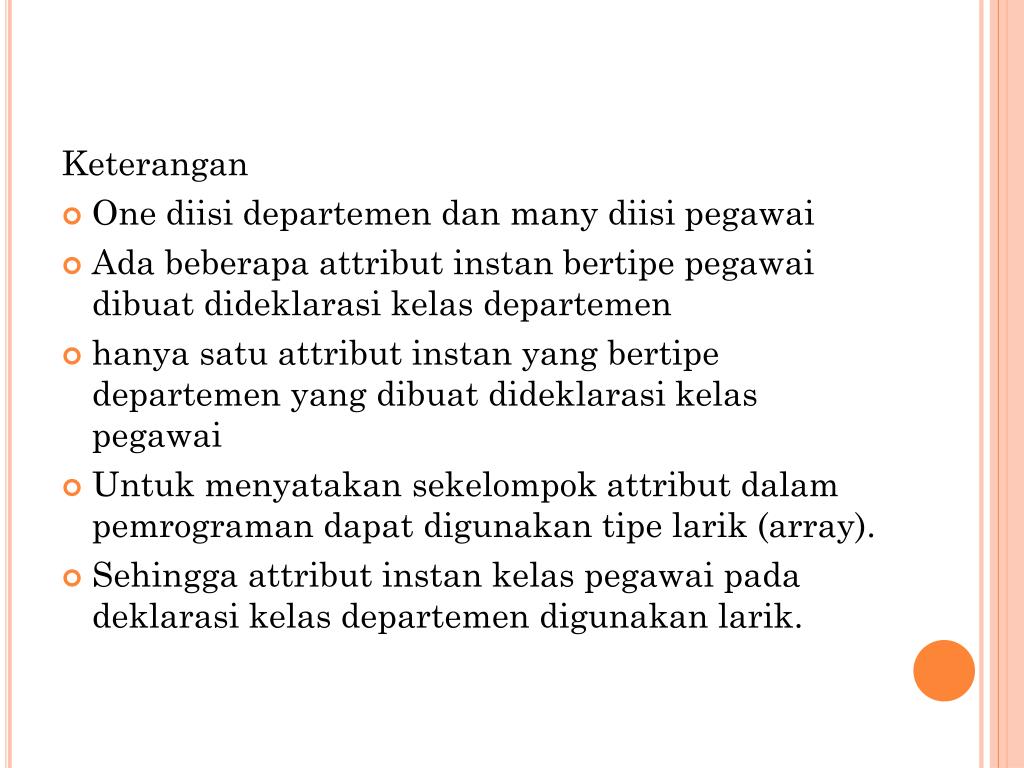

  16. Keterangan • One diisi departemen dan many diisi pegawai • Ada beberapa attribut instan bertipe pegawai dibuat dideklarasi kelas departemen • hanya satu attribut instan yang bertipe departemen yang dibuat dideklarasi kelas pegawai • Untuk menyatakan sekelompok attribut dalam pemrograman dapat digunakan tipe larik (array). • Sehingga attribut instan kelas pegawai pada deklarasi kelas departemen digunakan larik.

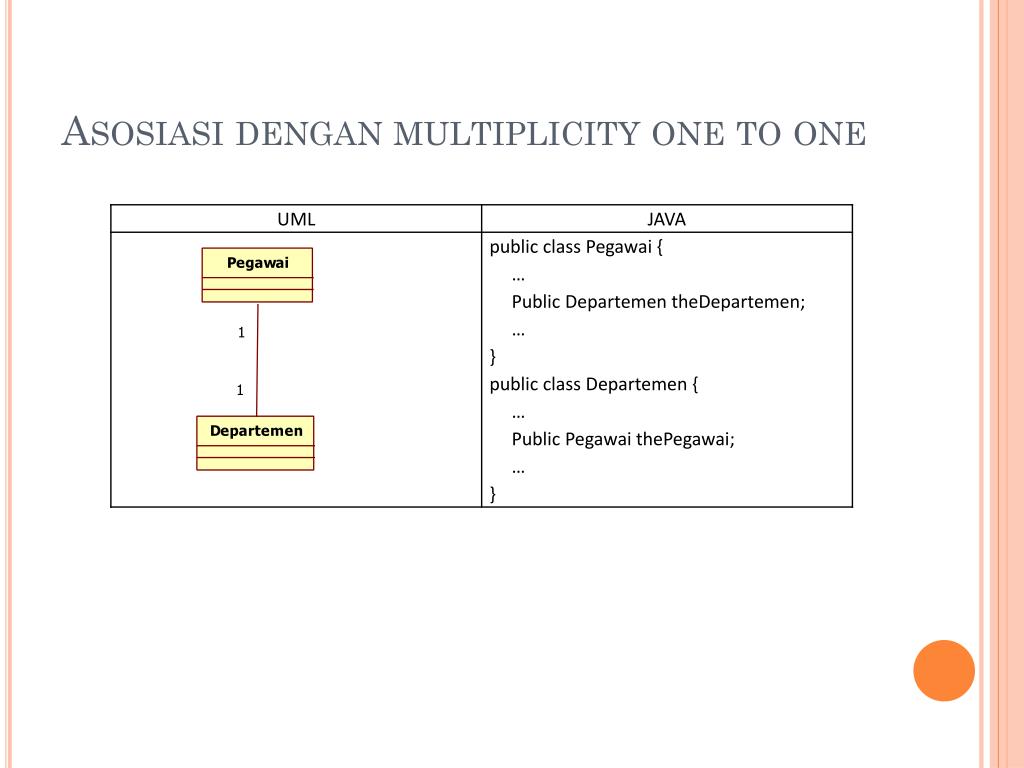

  17. Asosiasidengan multiplicity one to one

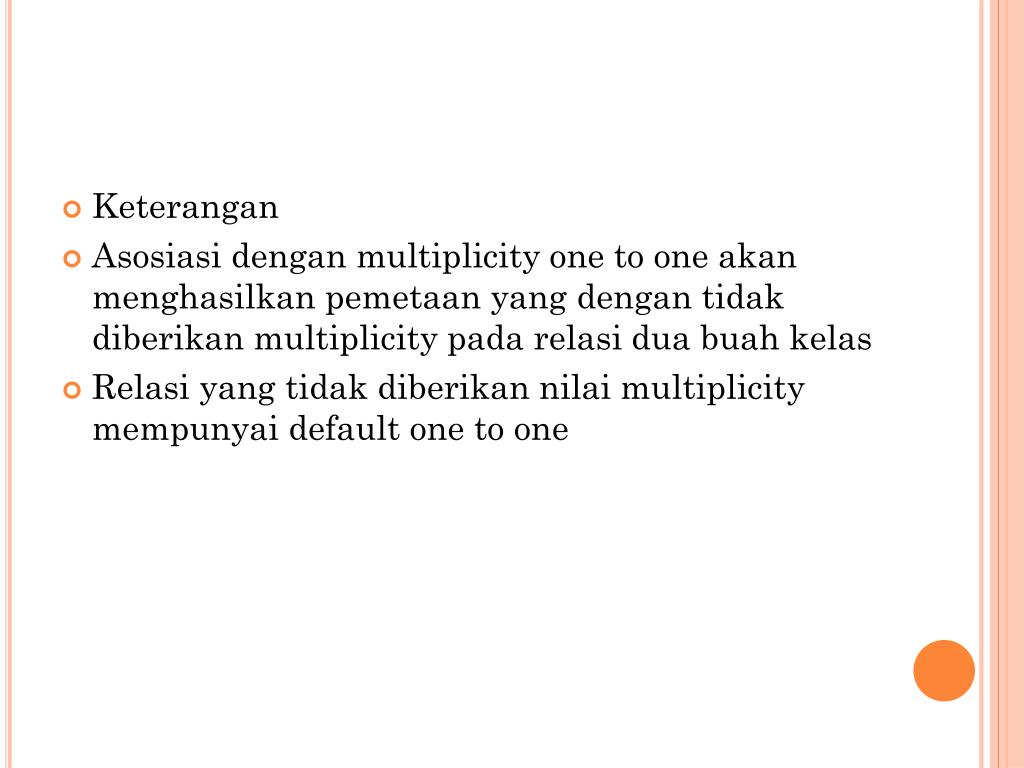

  18. Keterangan • Asosiasi dengan multiplicity one to one akan menghasilkan pemetaan yang dengan tidak diberikan multiplicity pada relasi dua buah kelas • Relasi yang tidak diberikan nilai multiplicity mempunyai default one to one

  19. Asosiasidengan multiplicity many to many

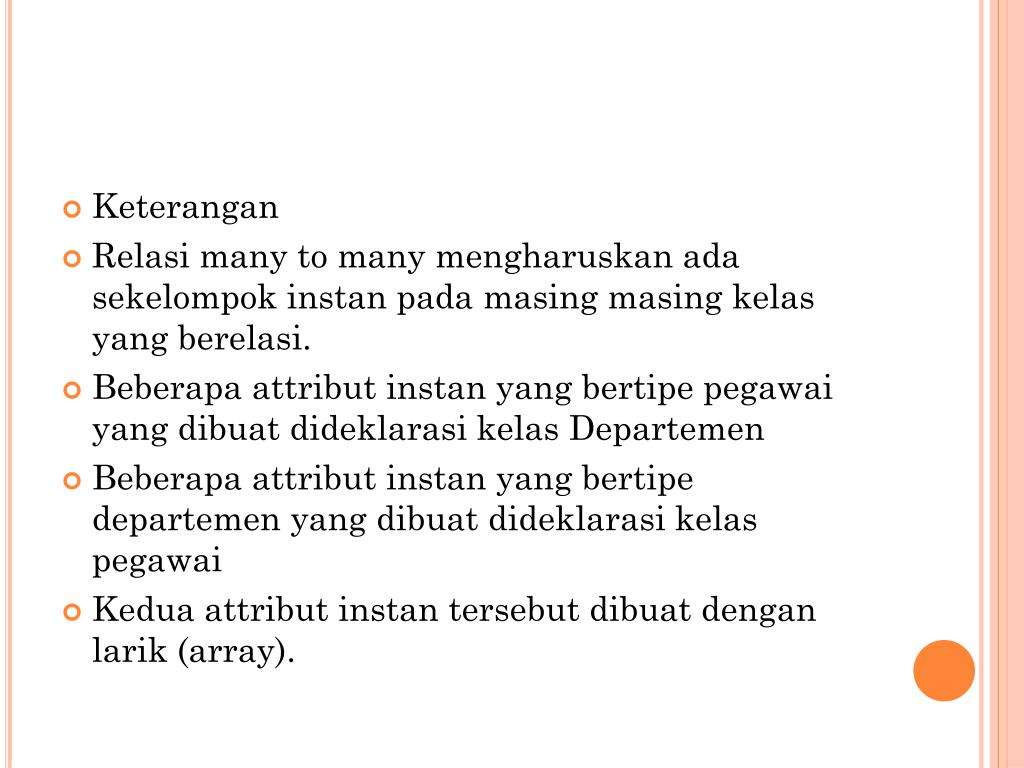

  20. Keterangan • Relasi many to many mengharuskan ada sekelompok instan pada masing masing kelas yang berelasi. • Beberapa attribut instan yang bertipe pegawai yang dibuat dideklarasi kelas Departemen • Beberapa attribut instan yang bertipe departemen yang dibuat dideklarasi kelas pegawai • Kedua attribut instan tersebut dibuat dengan larik (array).

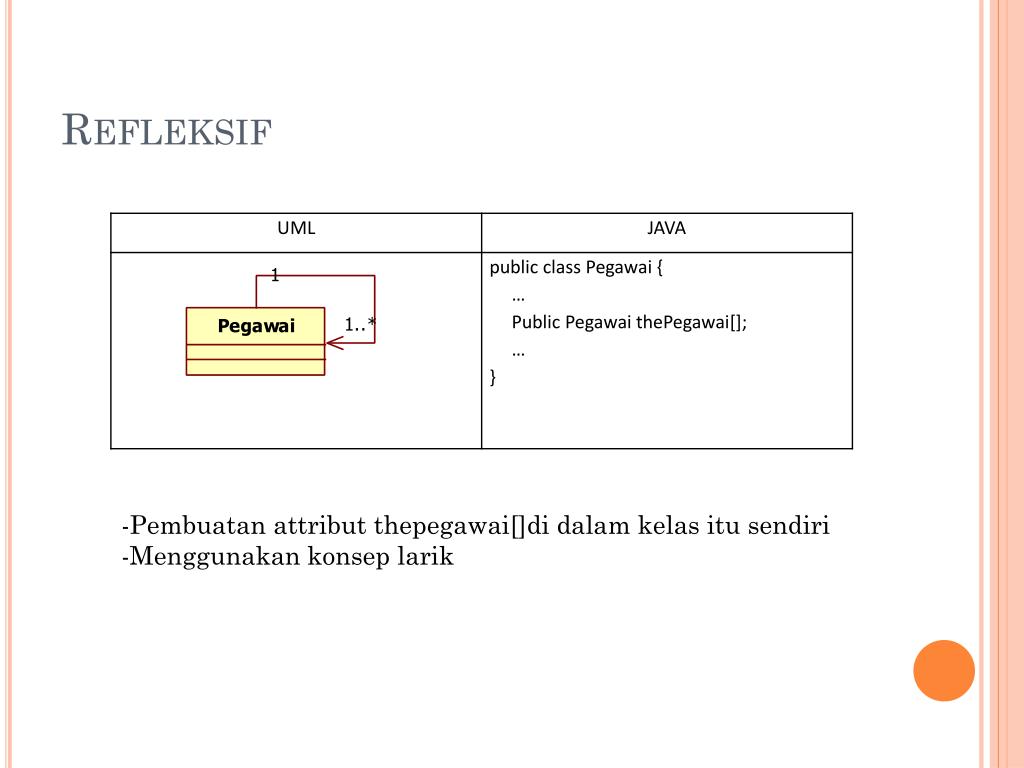

  21. Refleksif -Pembuatan attribut thepegawai[]di dalam kelas itu sendiri -Menggunakan konsep larik

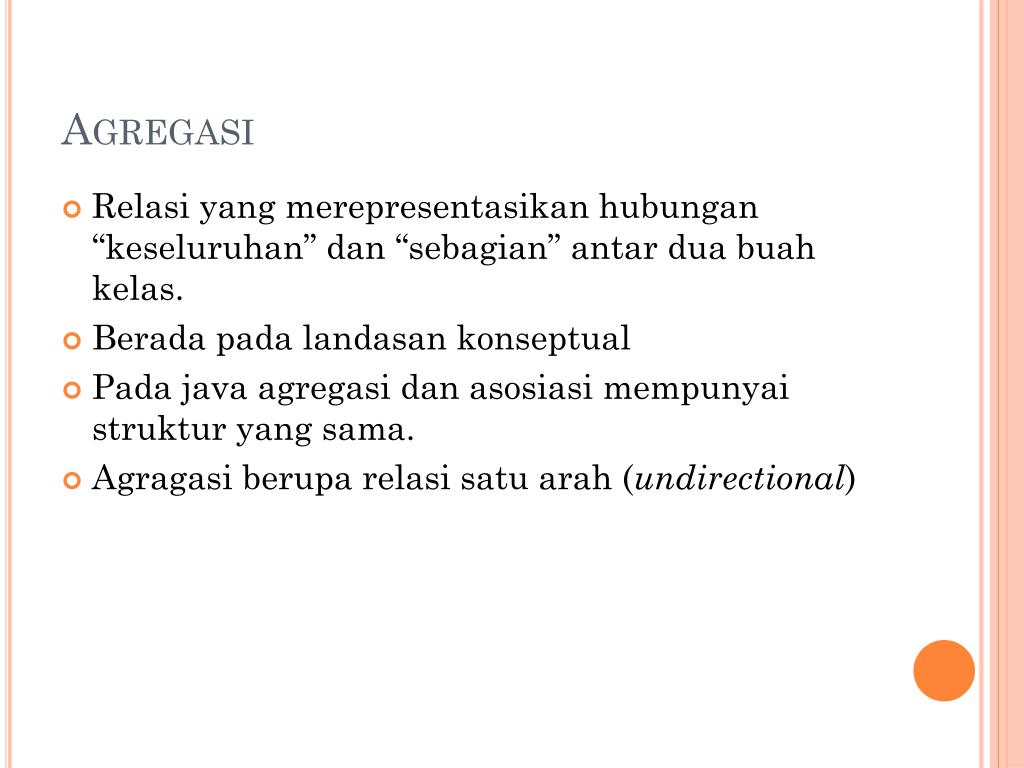

  22. Agregasi • Relasi yang merepresentasikan hubungan “keseluruhan” dan “sebagian” antar dua buah kelas. • Berada pada landasan konseptual • Pada java agregasi dan asosiasi mempunyai struktur yang sama. • Agragasi berupa relasi satu arah (undirectional)

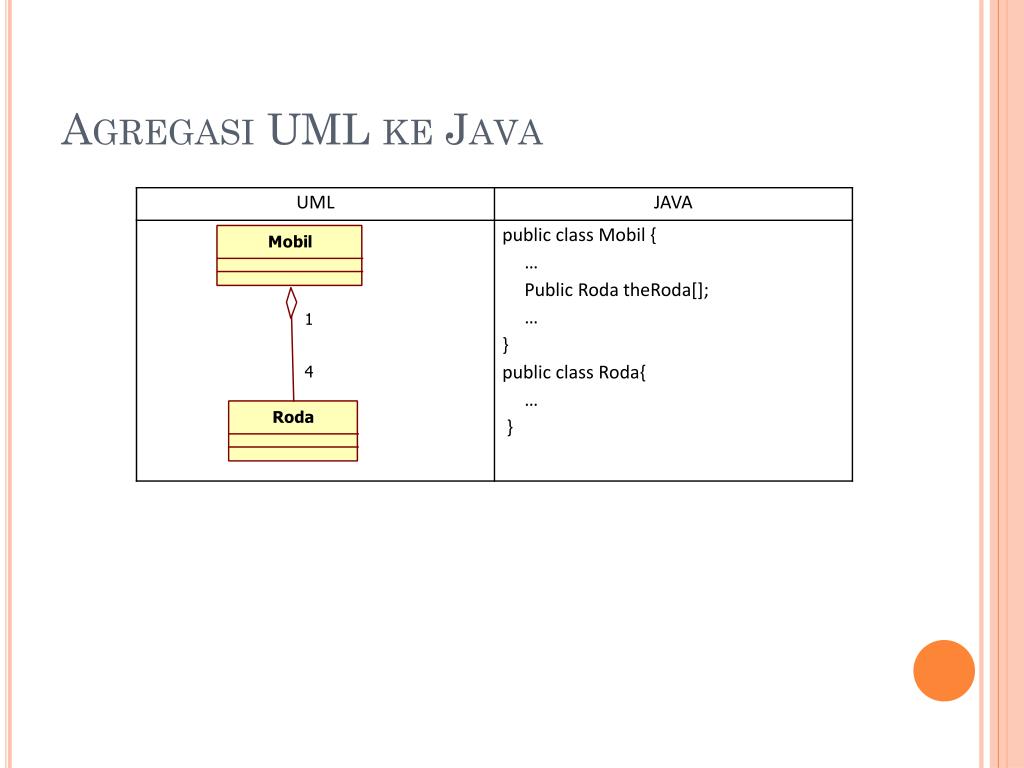

  23. Agregasi UML ke Java

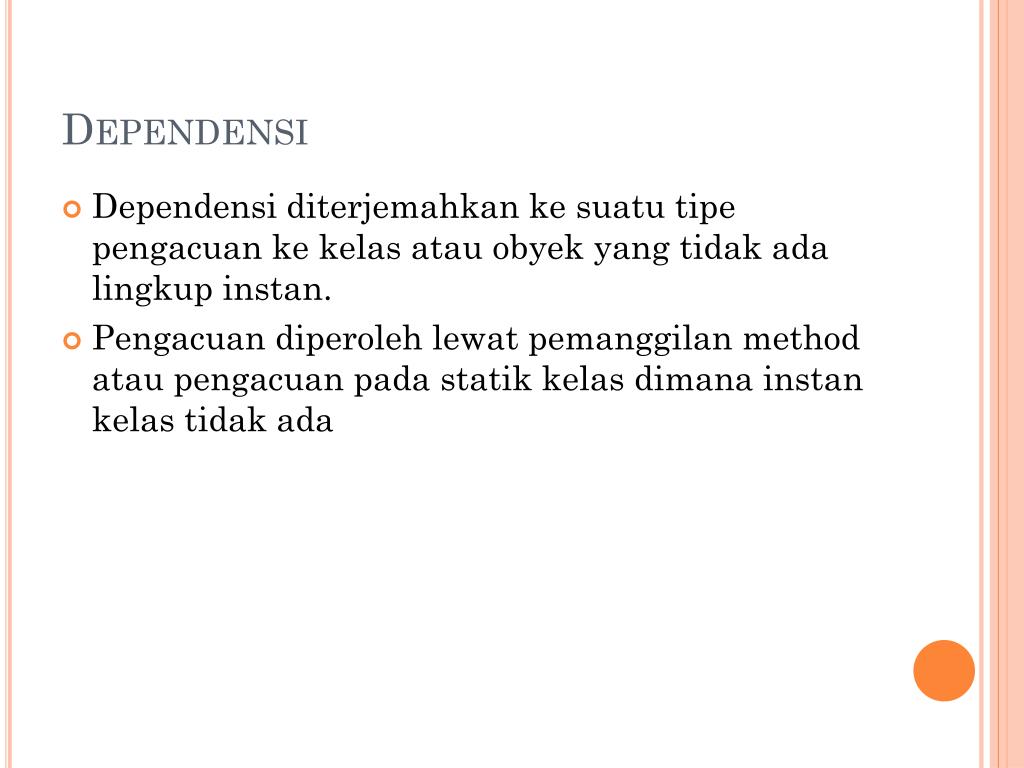

  24. Dependensi • Dependensi diterjemahkan ke suatu tipe pengacuan ke kelas atau obyek yang tidak ada lingkup instan. • Pengacuan diperoleh lewat pemanggilan method atau pengacuan pada statik kelas dimana instan kelas tidak ada

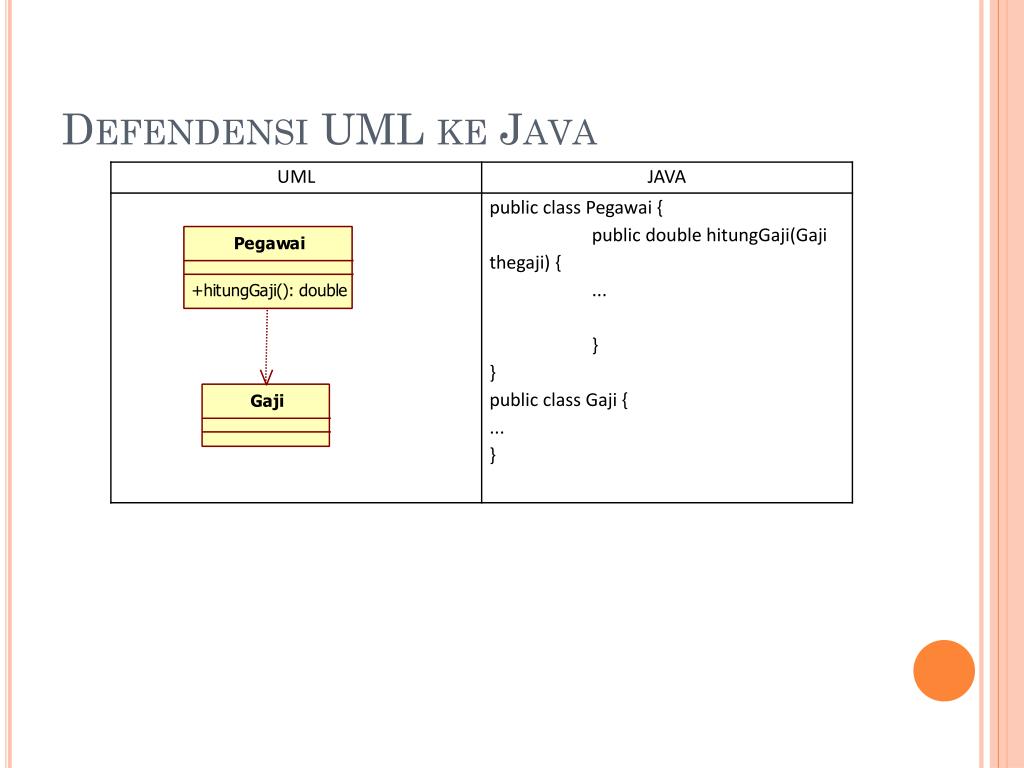

  25. Defendensi UML ke Java

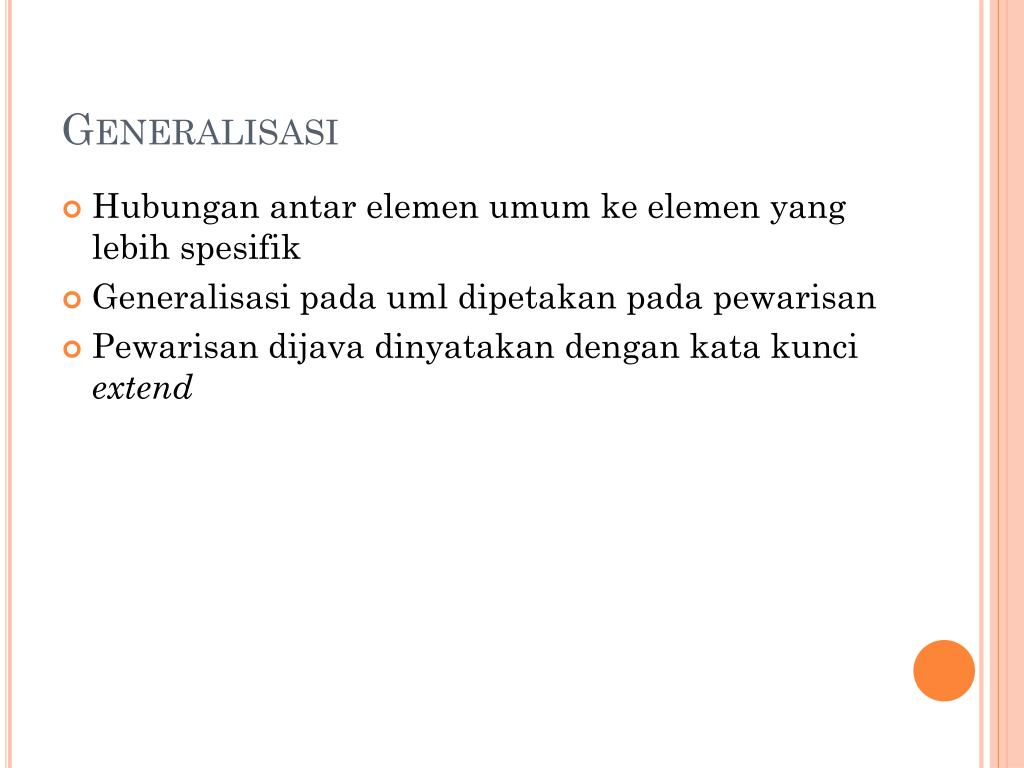

  26. Generalisasi • Hubungan antar elemen umum ke elemen yang lebih spesifik • Generalisasi pada uml dipetakan pada pewarisan • Pewarisan dijava dinyatakan dengan kata kunci extend

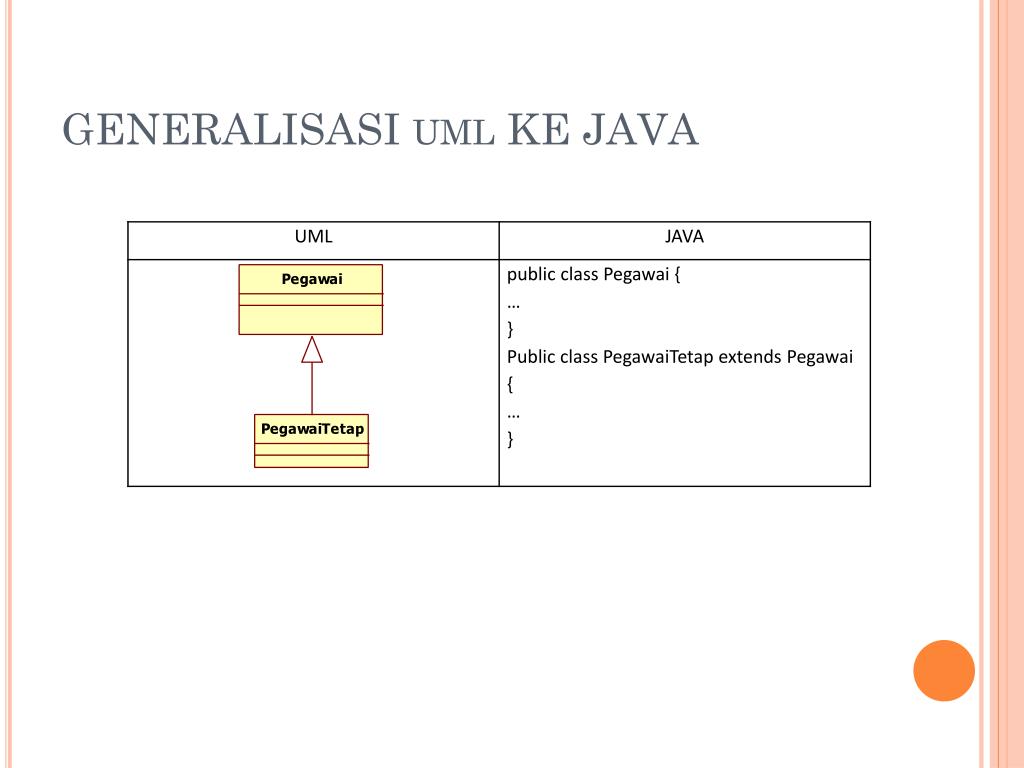

  27. GENERALISASI uml KE JAVA

  28. Realisasi • Relasi antar interface yang mendefiniskan operasi-oprasi dan sebuah kelas yang mengimplementasikan operasi-operasi tersebut. • Dalam java realisasi ditrasnlasikan dengan menggunakan kata kunci implement

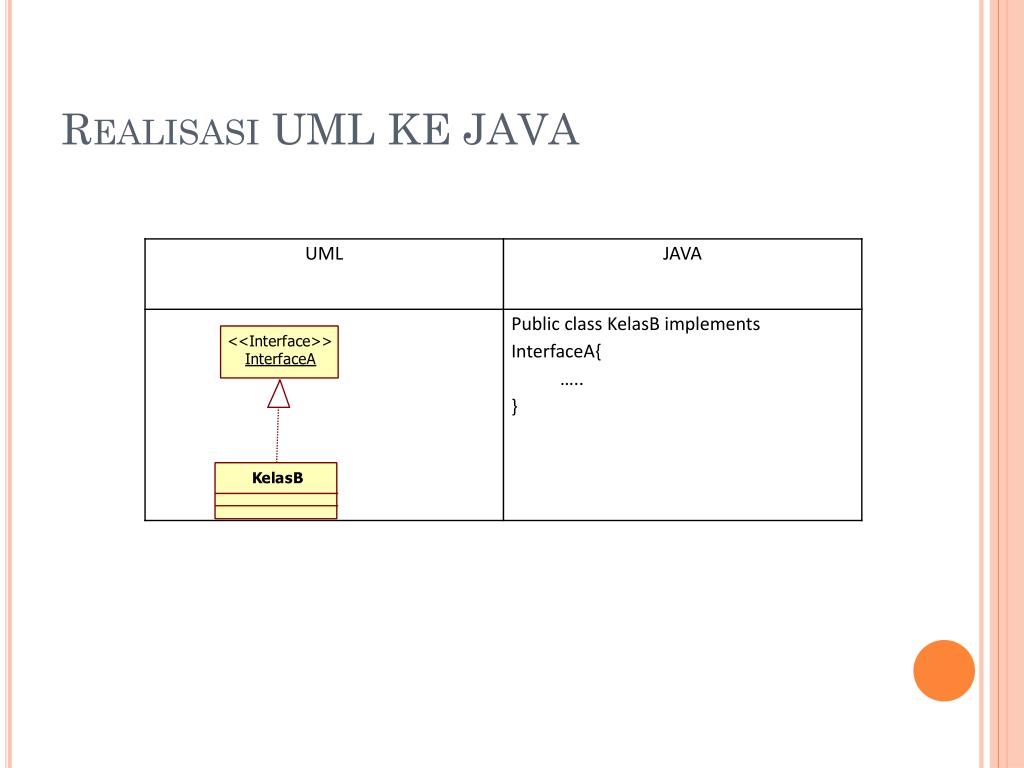

  29. Realisasi UML KE JAVA

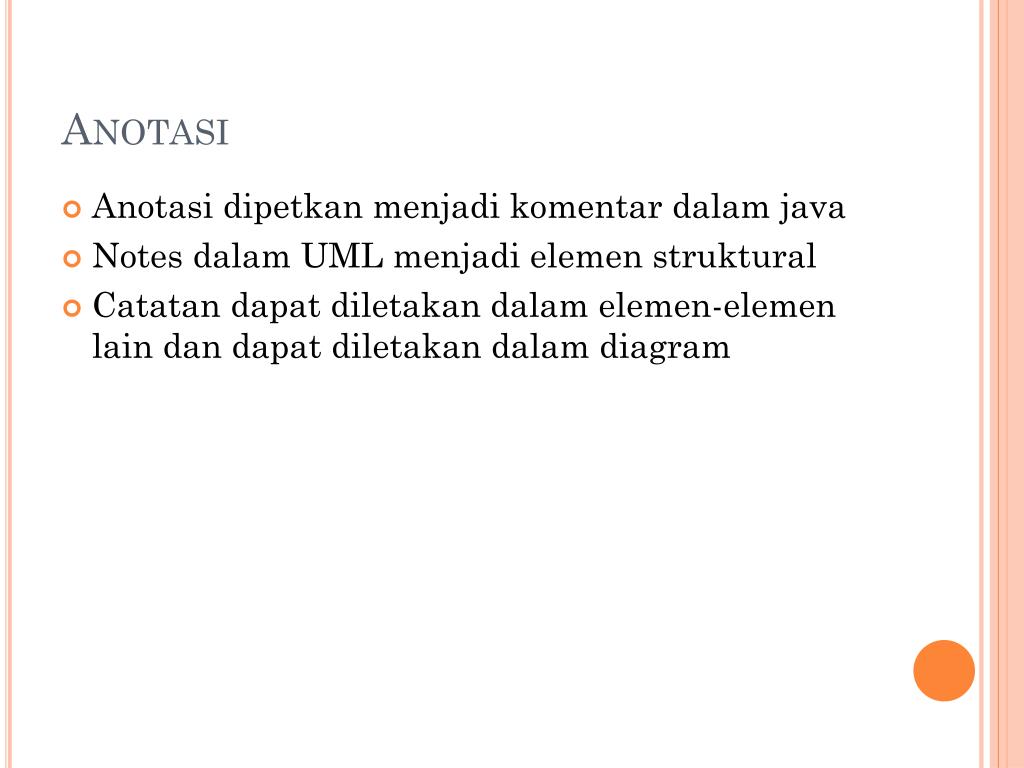

  30. Anotasi • Anotasi dipetkan menjadi komentar dalam java • Notes dalam UML menjadi elemen struktural • Catatan dapat diletakan dalam elemen-elemen lain dan dapat diletakan dalam diagram

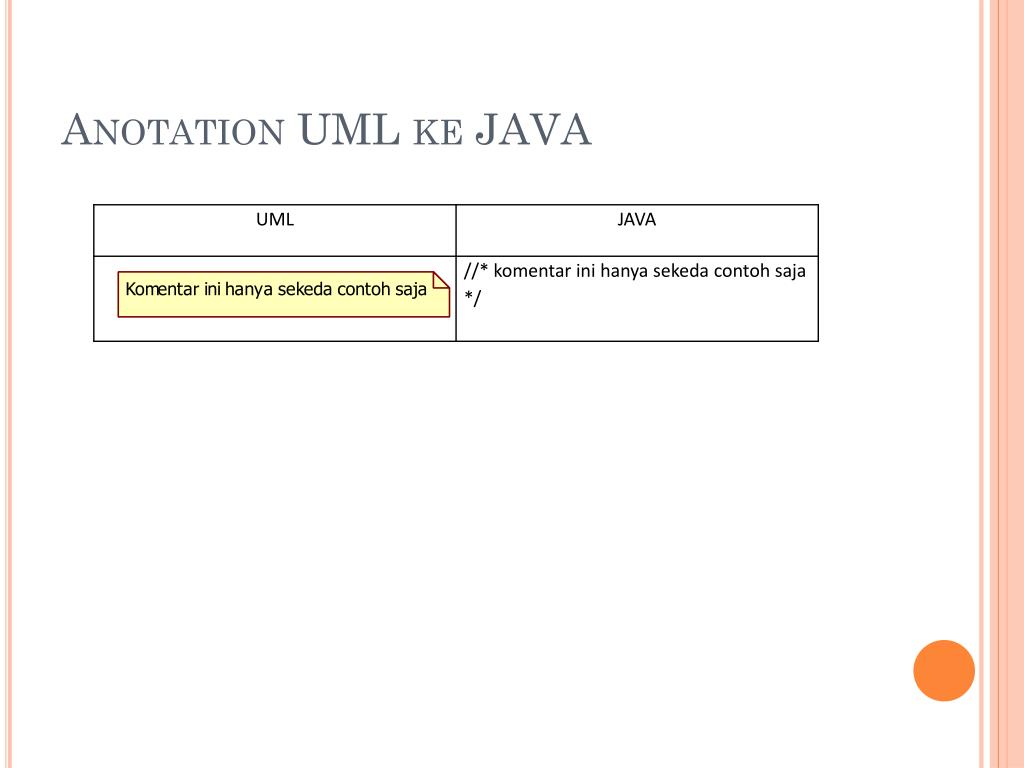

  31. Anotation UML ke JAVA
