  1. Валиев Амир Вильевич Генеральный директор ООО «АФМ-Серверс» АНАЛИЗ ИСПОЛЬЗОВАНИЯ БЕСПИЛОТНЫХ АВИАЦИОННЫХ СИСТЕМ ДЛЯ АЭРОФОТОСЪЕМКИ НА ТЕРРИТОРИИ РФ Региональный семинар: «Современные фотограмметрические технологии обработки данных ДЗЗ. ЦФС PHOTOMOD» Алматы, Казахстан, 28 марта 2014 г.

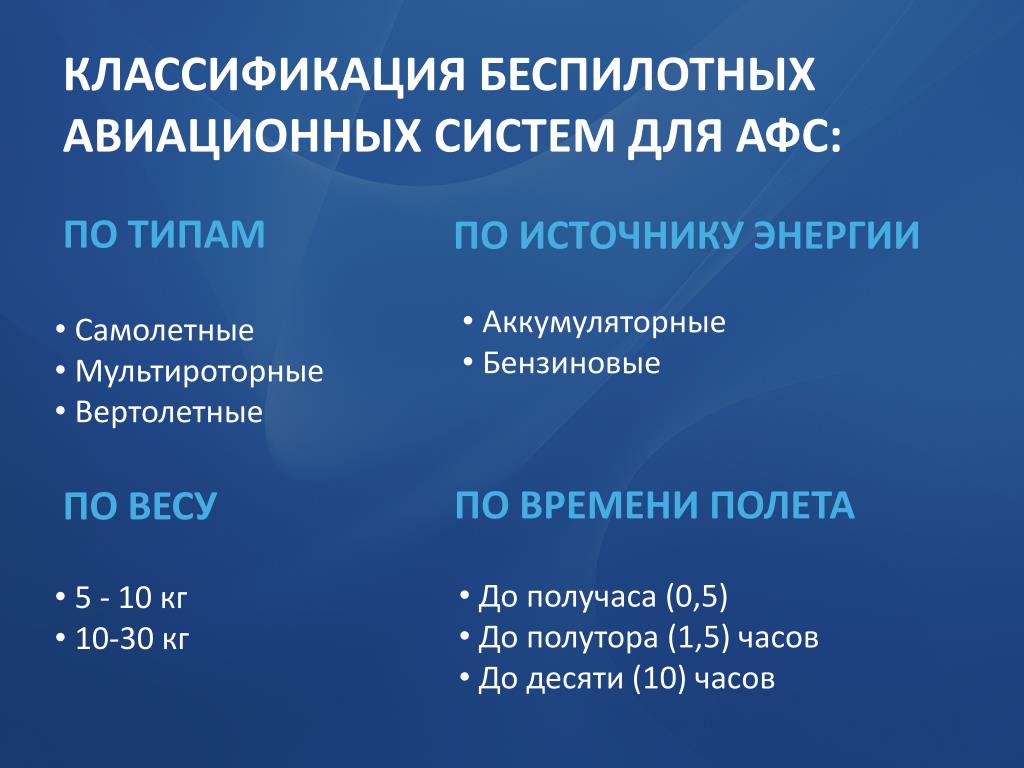

  2. ПО ТИПАМ КЛАССИФИКАЦИЯ БЕСПИЛОТНЫХ АВИАЦИОННЫХ СИСТЕМ ДЛЯ АФС: • Самолетные • Мультироторные • Вертолетные • 5 - 10 кг • 10-30 кг ПО ИСТОЧНИКУ ЭНЕРГИИ • Аккумуляторные • Бензиновые ПО ВРЕМЕНИ ПОЛЕТА ПО ВЕСУ • До получаса (0,5) • До полутора (1,5) часов • До десяти (10) часов

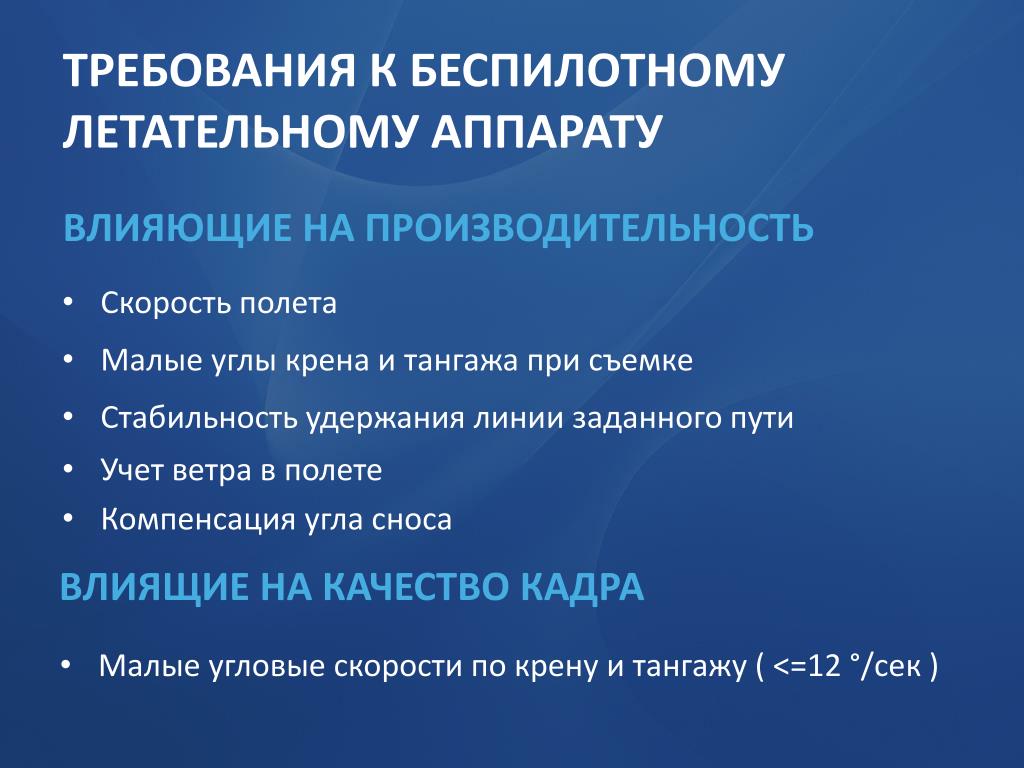

  3. ВЛИЯЮЩИЕ НА ПРОИЗВОДИТЕЛЬНОСТЬ ТРЕБОВАНИЯ К БЕСПИЛОТНОМУ ЛЕТАТЕЛЬНОМУ АППАРАТУ • Скорость полета • Малые углы крена и тангажа при съемке • Стабильность удержания линии заданного пути • Учет ветра в полете • Компенсация угла сноса • Малые угловые скорости по крену и тангажу ( <=12 °/сек ) ВЛИЯЩИЕ НА КАЧЕСТВО КАДРА

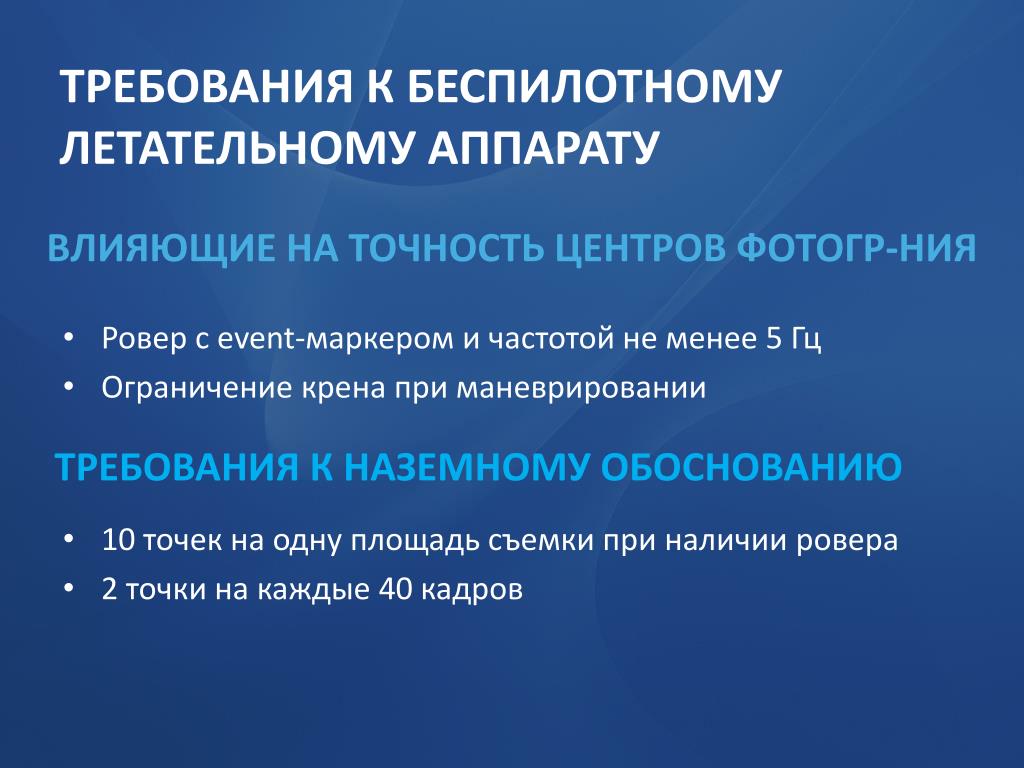

  4. ТРЕБОВАНИЯ К БЕСПИЛОТНОМУ ЛЕТАТЕЛЬНОМУ АППАРАТУ ТРЕБОВАНИЯ К НАЗЕМНОМУ ОБОСНОВАНИЮ • Ровер с event-маркером и частотой не менее 5 Гц • Ограничение крена при маневрировании • 10 точек на одну площадь съемки при наличии ровера • 2 точки на каждые 40 кадров ВЛИЯЮЩИЕ НА ТОЧНОСТЬ ЦЕНТРОВ ФОТОГР-НИЯ

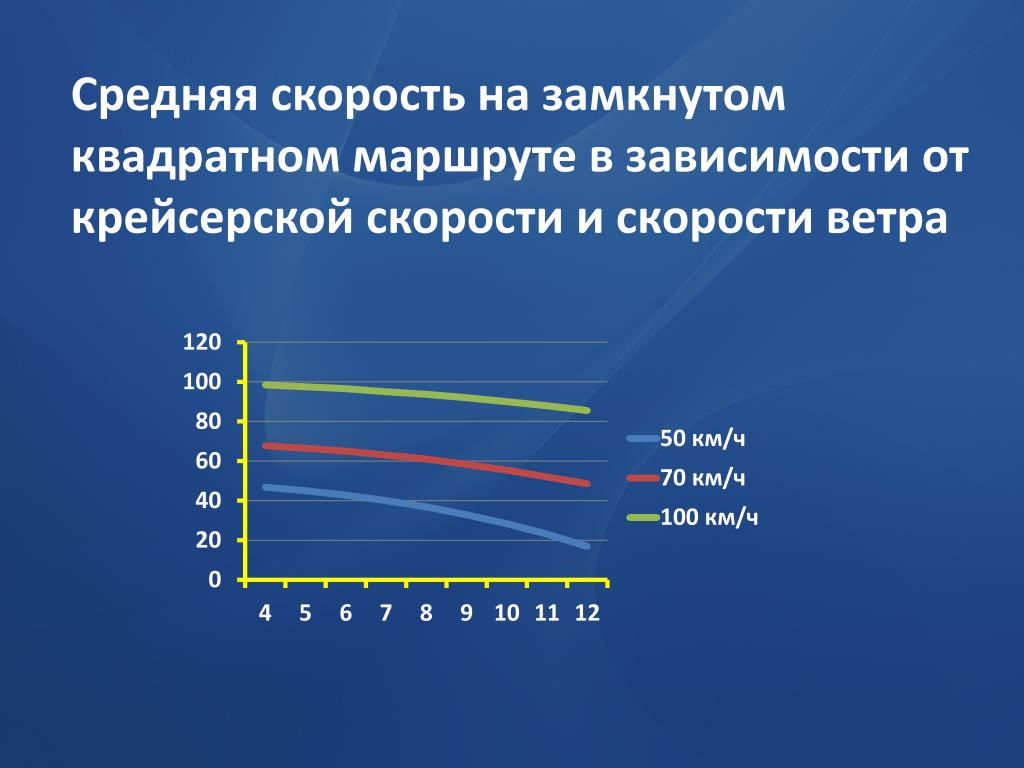

  5. Средняя скорость на замкнутом квадратном маршруте в зависимости от крейсерской скорости и скорости ветра

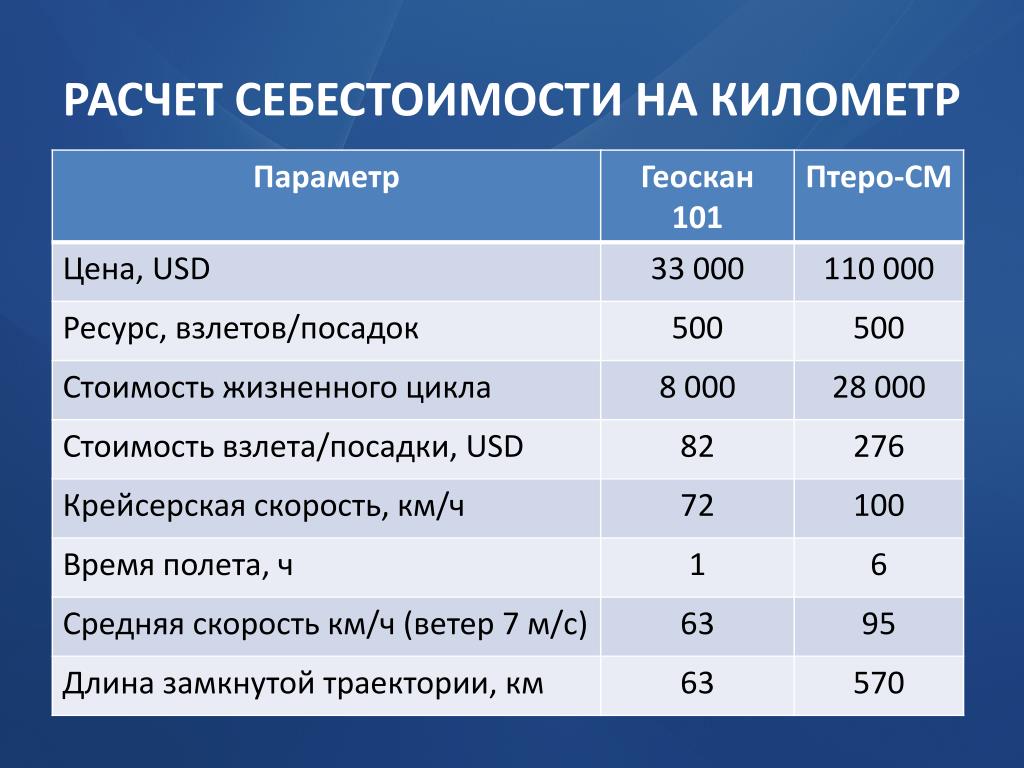

  6. РАСЧЕТ СЕБЕСТОИМОСТИ НА КИЛОМЕТР

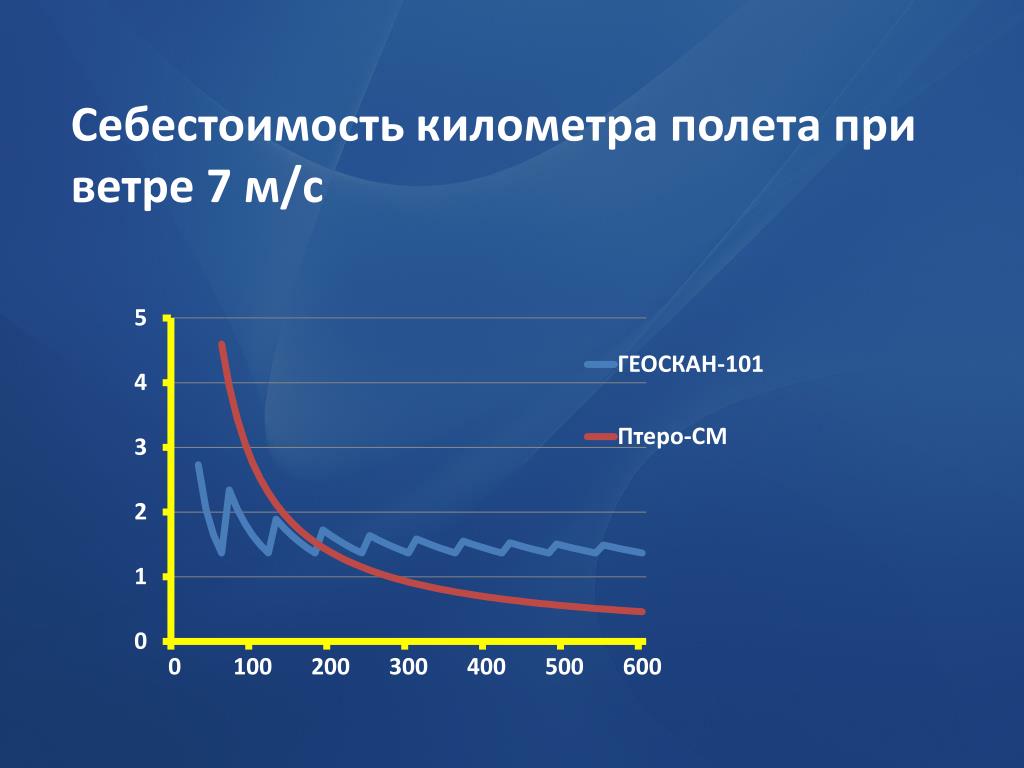

  7. Себестоимость километра полета при ветре 7 м/с

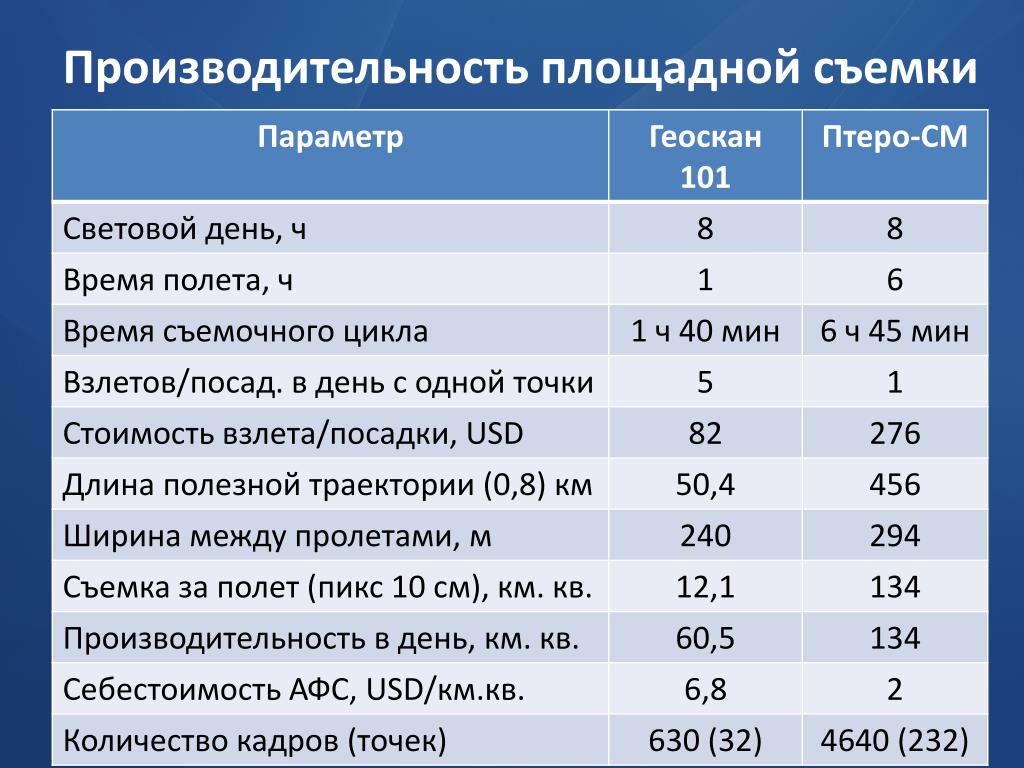

  8. Производительность площадной съемки

  9. Производительность линейной съемки

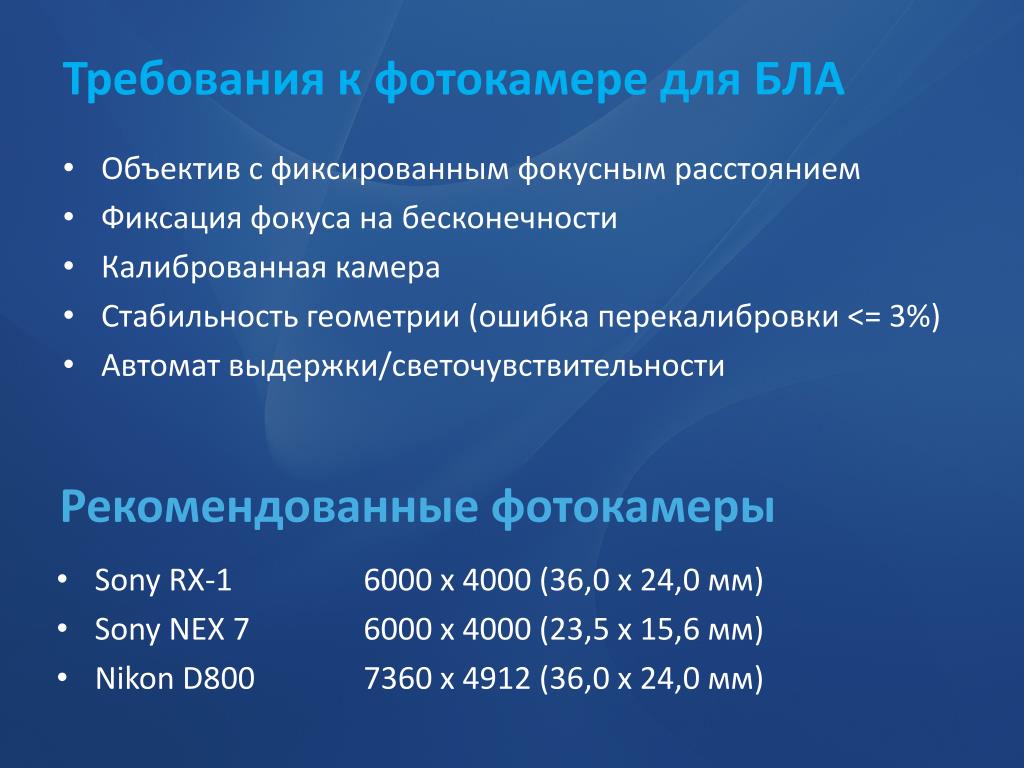

  10. Требования к фотокамере для БЛА • Объектив с фиксированным фокусным расстоянием • Фиксация фокусана бесконечности • Калиброванная камера • Стабильность геометрии (ошибка перекалибровки<= 3%) • Автомат выдержки/светочувствительности Рекомендованные фотокамеры • Sony RX-1 6000 x 4000 (36,0x 24,0 мм) • Sony NEX 7 6000 x 4000 (23,5 x 15,6 мм) • Nikon D800 7360 x 4912 (36,0 x 24,0 мм)
