  1. Effective Integration Requires Expertise…. TECH 2教程單元

  2. Tech 2 教程單元 單元2: 傳輸媒體 Isaac Yeo RCDD

  3. Objectives(目的) 介紹傳輸媒體的 4個類型 • Twisted Pair雙絞線 • Coaxial Cable同軸電纜 • Fiber Optic光纜 • Wireless無線

  4. 電腦使用電流和各種不同形式的電磁波溝通。 網路可分類為電纜或無線電的網路。

  5. Transmission Media(傳輸媒體) TWISTED PAIR(雙絞線)

  6. 銅線電纜類型 非屏蔽双绞线 雙絞線類型 箔屏蔽双绞线电缆 電纜類型 非屏蔽 箔屏蔽 屏蔽電纜與箔屏蔽双绞线线缆

  7. TWISTED PAIR雙絞銅線類型 • Cat. 3 Multi pair • Cat. 5e Multi pair • Cat. 5e U/UTP • Cat. 6 U/UTP • Cat. 6 U/FTP • Cat. 5e F/UTP • Cat. 5e SF/UTP • Cat. 6 S/FTP • Cat. 7 S/FTP • Multimedia S/FTP

  8. Multi pair riser cables: Cat. 3 Features (特徵) • 電信用途. • 用于聲音與數據傳輸在頻率 16 MHz以上. • 尺寸： (一對)pair x2x0.5 mm (AWG24). • (版本 )Versions: 25, 50 or 100 pairs. • U/UTP or F/UTP versions. • LS0H 光纜護套(IEC 332-1) 多線垂直电缆

  9. Multi pair riser cables: Cat. 5e Features (特徵) • 電信用途. • 用于聲音與數據傳輸在頻率 100 MHz以上. • 尺寸 pair x2x0.5 mm (AWG24). • (版本 ) Versions: 25, 50 or 100 pairs. • U/UTP or F/UTP versions. • LS0H 光纜護套(IEC 332-1) 多線垂直电缆

  10. Unshielded Twisted Pair (UTP) 非屏蔽双绞线 第一對 = 白/藍 –藍 第二對=白/橙 – 橙 第三對= 白/綠 – 綠 第四對= 白/褐 –褐

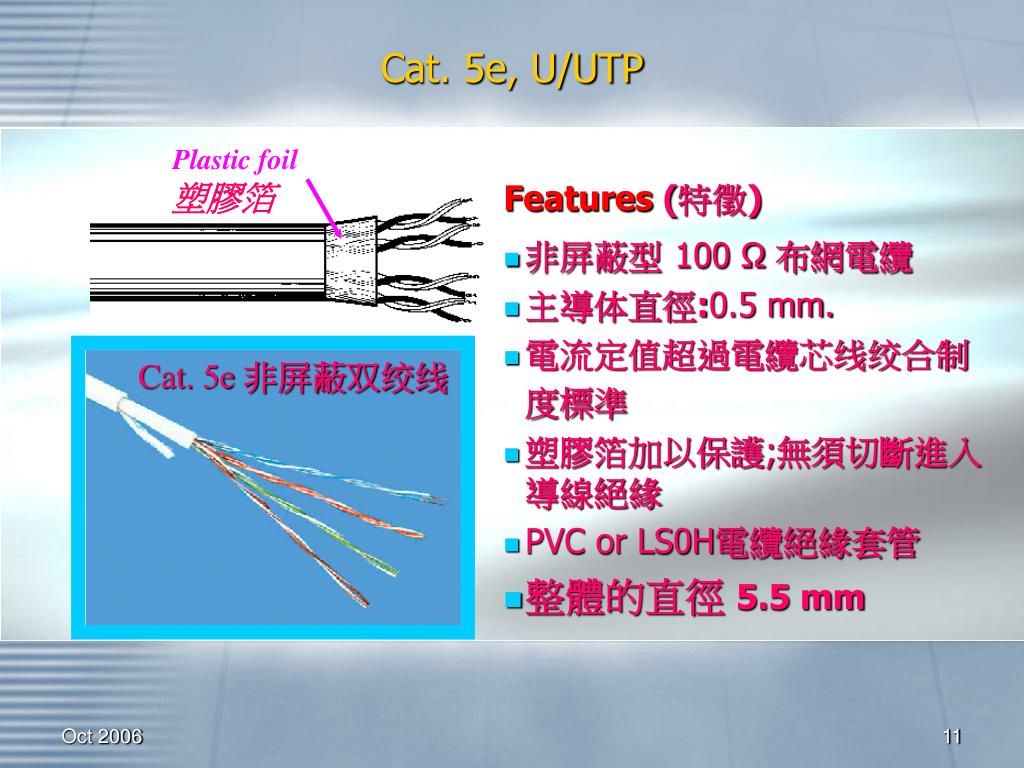

  11. Cat. 5e, U/UTP Features (特徵) • 非屏蔽型100 Ω 布網電纜 • 主導体直徑:0.5 mm. • 電流定值超過電纜芯线绞合制度標準 • 塑膠箔加以保護;無須切斷進入導線絕緣 • PVC or LS0H電纜絕緣套管 • 整體的直徑5.5 mm Plastic foil塑膠箔 Cat. 5e非屏蔽双绞线

  12. Foiled Twisted Pair (F/UTP or FTP) 屏蔽双绞线 開傘索 卷線 卷線 第一對 = 白/藍 – 藍 第二對=白/橙 – 橙 第三對 = 白/綠 – 綠 第四對 = 白/褐 – 褐 单隔离

  13. Cat. 5e, F/UTP Features (特徵) • 屏蔽双绞, 100 Ω 电缆. • 主導体直徑: 0.5 mm. • 整體的直徑:6.1 mm. • 地线(0.5 mm) present • 麦拉膠帶 • PVC and LS0H電纜絕緣套管

  14. Cat. 5e, SF-UTP Features (特徵) • 编织/ 屏蔽双绞, 100 Ω 电缆: 铝箔与镀锡铜线组织拥有极之优良 高/低頻率衝突領域 . • 主導体直徑: 0.5 mm. • 整體的直徑: 6.5 mm . • PVC, LS0H and LSFR0H電纜絕緣套管.

  15. Cat. 6, U/UTP Features (特徵) • 非屏蔽型100 Ω 电缆 • 主導体直徑: 0.57 mm. • 整體的直徑: 7.1 mm. • 內部的取間隔的裝置改（NEXT）近端串扰音电信传输数据 . • 電流定值超過電纜芯线绞合制度標準超过250 MHz • PVC and LS0H電纜絕緣套管. ◎NEXT 近端串擾。來自設備傳輸線路附加在該設備接收線路上的干擾噪聲。 ◎ELFEXT等效远端串扰。一种针对布线系统衰减的 FEXT（远端串扰）测量方法。

  16. Cat. 6a, U/UTP10G 解决方案 Features(特徵) • WARP 科技专利 • 非屏蔽型100 Ω 电缆. • 主導体直徑: 0.56mm • 整體的直徑: 8.6mm • 內部的取間隔的裝置改善（NEXT）近端串扰音电信传输数据 . • 采用热浸镀铝箔 平衡布线系统对外部串扰（ANEXT）的测试方法 ，并且无需 增添电缆本身直徑。 • 電流定值超過電纜芯线绞合制度標準甚至高达650 MHz • LS0H電纜絕緣套管.

  17. Cat. 6 (650MHz), S/FTP Features (特徵) • 4对遮蔽式对绞线 100 Ω 电缆. • 主導体直徑：0.55 mm • 整體的直徑： 7.4 mm • 41% 的电缆外部隱蔽著编织（braid）。 • 可以缩小整體的直徑高达(7.4 mm) 这可以提升更高的传输效率(Cat. 7). • LS0H電纜絕緣套管。 • 优越 NEXT AND ANEXT 布线系统对外内部串扰传输数值。

  18. Cat. 7 (750MHz), S-FTP Features(特徵) • 4对遮蔽式对绞线 100 Ω电缆. • 主導体直徑：0.58 mm • 整體的直徑: 7.9 mm • 65%的电缆外部隱蔽著编织（braid）。 • LS0H電纜絕緣套管 • 优越NEXT AND ANEXT布线系统对外内部串扰传输数值。

  19. Cat. 7 (950 MHz), S-FTP Features(特徵) • 个别的屏蔽对绞线都具备屏蔽编织 . • LSFR0H依据 IEC 332-3c标准.主導体直徑：0.64 mm • 整體的直徑: 8.2 mm • 65%的电缆外部隱蔽著光缆编织（braid）。 • 优越NEXT AND ANEXT布线系统对外内部串扰传输数值。

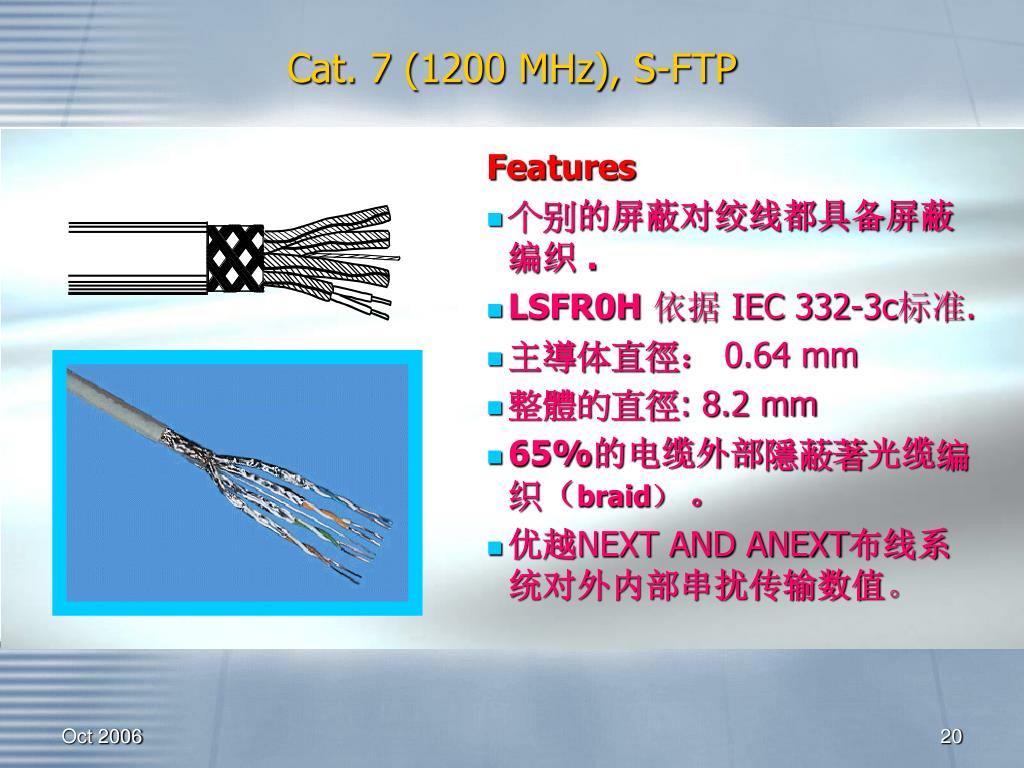

  20. Cat. 7 (1200 MHz), S-FTP Features • 个别的屏蔽对绞线都具备屏蔽编织 . • LSFR0H依据 IEC 332-3c标准. • 主導体直徑：0.64 mm • 整體的直徑: 8.2 mm • 65%的电缆外部隱蔽著光缆编织（braid）。 • 优越NEXT AND ANEXT布线系统对外内部串扰传输数值。

  21. Real 10 Cable thickness十種電纜的厚度 注：增加導體或電纜的直徑，頻率也同時增加。

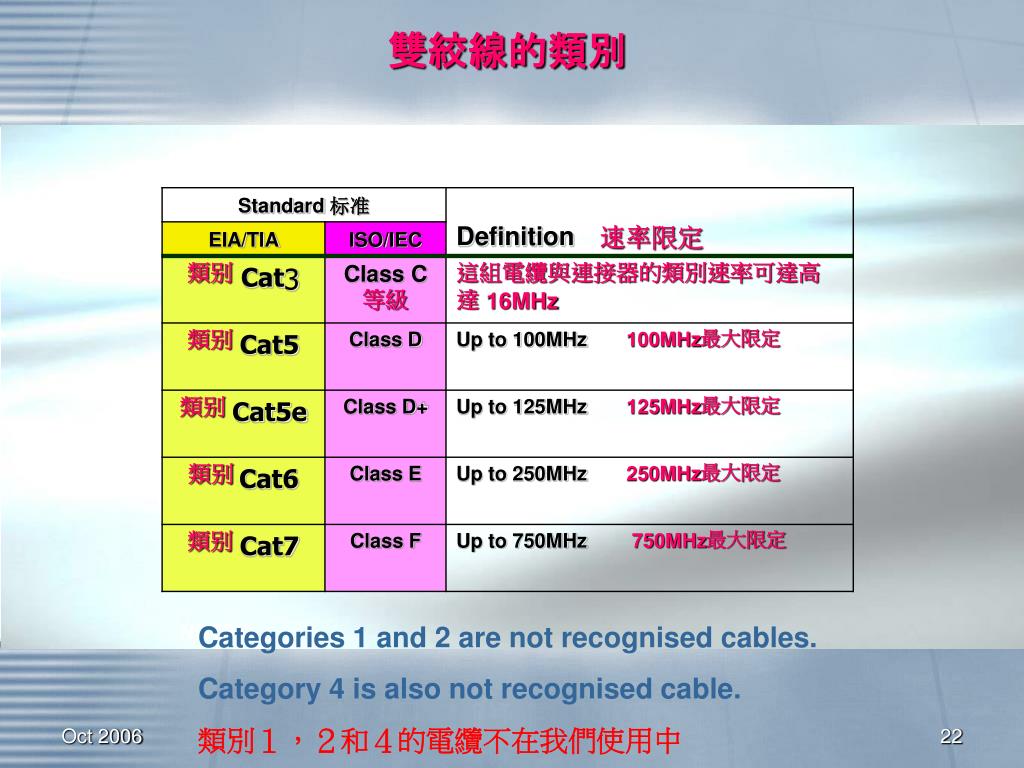

  22. 雙絞線的類別 NOTES: Categories 1 and 2 are not recognised cables. Category 4 is also not recognised cable. 類別１，２和４的電纜不在我們使用中

  23. 供應同軸電纜 铝编织线 介電絕緣 中間導線 外導體屏蔽網鋁編織線 特強層式護套

  24. 供應同軸電纜的種類 • 供應同軸電纜: • 50 ohm電纜,或者RG-8 and • RG-11.通常用在粗線以太網（Ether Hose）. • 50 ohm電纜,或者RG-58. 可用在 Thin Ethernet • 75 ohm電纜,或者RG-59.只用在電視傳播上. • 93 ohm電纜,或者RG-62.適用 ARCnet布線規則上. (以上所有的電纜都適用ARCnet布線規則 .)

  25. 供應同軸電纜 銅編織線 介電絕緣 中间导线 RG59 特强层式护套 RG59供应同轴电缆– 75 ohms RG58供应同轴电缆– 50 ohms

  26. 傳輸媒體 光學纖維

  27. 纖維光學電纜 Plan view of a 24-core Fiber Optic Cable

  28. 纖維光學電纜 • 光導纖維簡稱光纖，是一種能高質量傳導光的玻璃纖維。纖維的材料可以是玻璃或者塑膠，使用光引導而非電力。 • 高速信息傳輸或長途通訊主干線 。 • 光纖的抗干擾性能好，不發生電輻射，通訊質量高，能防竊聽。光纜的質量小而細，不怕腐蝕，鋪設也很方便 • 價錢比普通電纜貴。 • 种类: - multimode漸變型多模光纖 - singlemode單模光纖

  29. 纖維光學電纜 列子：62.5/125µm 等于62.5µm Ø光纖核心and 125µm Ø激光范围 塗料/缓冲層 核心 激光

  30. 纖維光學電纜 Fiber Optics Cable 光導纖維電纜

  31. 纤维光学电缆 8-核心單模光纖電纜 絕緣套管 8核心光學纖維 芳綸鎧裝層 Aramid Yarn Strength Member

  32. 標色圖 : 12核心纖維光學電纜 Blue（蓝） Orange（橙） Green（绿） Brown（褐） Slate（灰) White(白） Red（红） Black（黑） Yellow（黄） Violet（紫) Pink (粉红） Aqua(水藍) 12核心光纖

  33. 外部加强方式是采用金属套，紧固方式为螺丝扣。 . 此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。 主要应用在单模光纤上． FC型光纖連接器 SC型光纖連接器 其外殼呈矩形，所采用的插針與耦合套筒的結構尺寸與FC型完全相同，緊固方式是采用插拔銷閂式，不需旋轉。此類連接器價格低廉，插拔操作方便，介入損耗波動小，抗壓強度較高，安裝密度高。主要應用在單模光纖與漸變型多模光纖上． ST 型光纖連接器 ST和SC接口是光纖連接器的兩種類型，對於10Base-F連接來說，連接器通常是ST類型的，對於100Base-FX來說，連接器大部分情況下為SC類型的。ST連接器的芯外露，SC連接器的芯在接頭裡面。主要應用在漸變型多模光纖上．

  34. SCRJ SFF - 小型化光纤接口（Small Form Factor connector）.尺寸小巧 ，设计牢固 .主要應用在漸變型多模光纖上．高密度資料與數據傳輸最為理想的連接器。 SC Duplex 这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。 LSHRJ SFF -小型化光纤接口（Small Form Factor connector）. 连接器经过认证，符合光纤连接器兼容性标准（FOCIS)，以确保不同制造商的产品之间能够良好的配合 ．可连接承受的力可高达30磅，毫无疑问这种设计几乎可以满足任何光纤到桌面的应用要求。

  35. MU光纖連接器 LC 光纖連接器 緊湊型，防拉設計對准精確度高，可調式插針，防侵蝕主體。 體積小過一半般的普通連接器。雙頭夾適用於任何MU標准連接器 單通，雙通和八通適配器可用於配線架和面板安裝雙通 。 MU（Miniature unit Coupling）連接器是以目前使用最多的SC型連接器為基礎 。它們有用於光纜連接的插座型連接器（MU-A系列）；具有自保持機構的底板連接器（MU-B系列）以及用於連接LD／PD模塊與插頭的簡化插座（MU-SR系列）等。隨著光纖網絡向更大帶寬更大容量方向的迅速發展和DWDM技術的廣泛應用，對MU型連接器的需求也將迅速增長。

  36. 光纜上所運用的連接器

  37. 無線電媒體: • Radio signal收音機信號 • 頻率範圍-10 KHz to 1 GHz • Microwave signals 微波信號 • 頻率範圍 - 4 to 6 or 21 to 23 GHz • Satellite systems 人造衛星系統 • 頻率範圍- 11 to 14 GHz • Infrared systems 紅外線的系統 • 頻率範圍- 100 GHz to 1000 THz

  38. 问题与答案…
