  1. ENTREPRISE Cloueur automatique Extrait d’un document de présentation du projet réalisé par des étudiants en BTS électrotechnique.

  2. Présentation de l’entreprise La SARL Boissiere & Fils  est  située  dans  le  Sud de l’Aveyron, à 10 km de Millau sur la commune de  Saint Beauzély, cette entreprise familiale de 10 employés réalise divers travaux de menuiseries tels que  la fabrication et la pose d’escaliers  la fabrication et la pose de rampes  L’agencements d’intérieur en bois  La pose de parquets  La pose de menuiseries en bois / pvc / aluminium  Réalisation de terrasses etc…. M Boissière s’est lancé il y a quelques années dans la construction de maisons à ossature bois respectant le concept : MBOC (Maison Bois Outil Concept)

  3. Les différentes étapes de la fabricationd’un pan de mur Découpe des montants et des traverses en fonction du plan architecte Assemblage de l’ossature

  4. Les différentes étapes de la fabricationd’un pan de mur Clouage des plaques et découpe des ouvertures Mise en place des plaques d’OSB

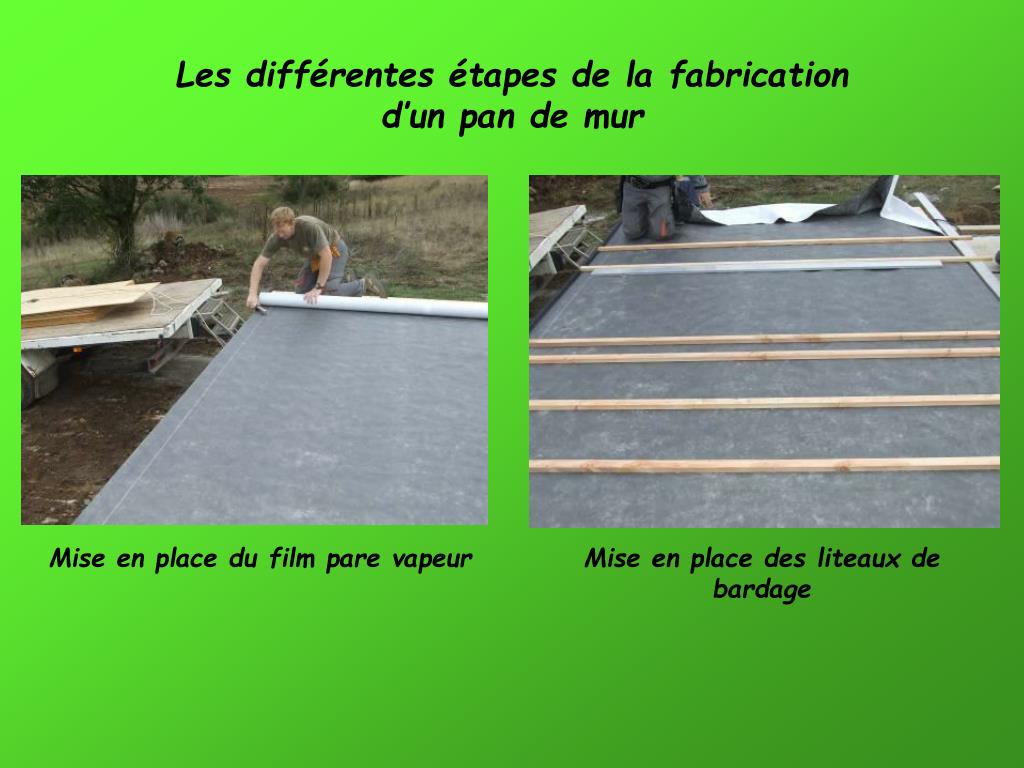

  5. Les différentes étapes de la fabricationd’un pan de mur Mise en place du film pare vapeur Mise en place des liteaux de bardage

  6. Les différentes étapes de la fabricationd’un pan de mur Mise en place du pan de mur

  7. Exemple de maison finie avec un bardage en bois

  8. Expression du besoin Plusieurs problèmes se posent par rapport au fonctionnement actuel :  Le montage des murs s’effectue à même le sol et contraint les ouvriers à passer une bonne partie de leur temps accroupis  Le montage des murs se faisant sur chantier, il est dépendant de la météo  L’opération de clouage est fastidieuse et malgré le savoir faire et l’expérience, il arrive que la précision dans la position des clous ne soit pas respectée  La personne qui réalise le clouage ne fait rien d’autre pendant ce temps

  9. Vue d’ensemble de la cloueuse automatique Table Potence mobile Pan de mur Support du cloueur

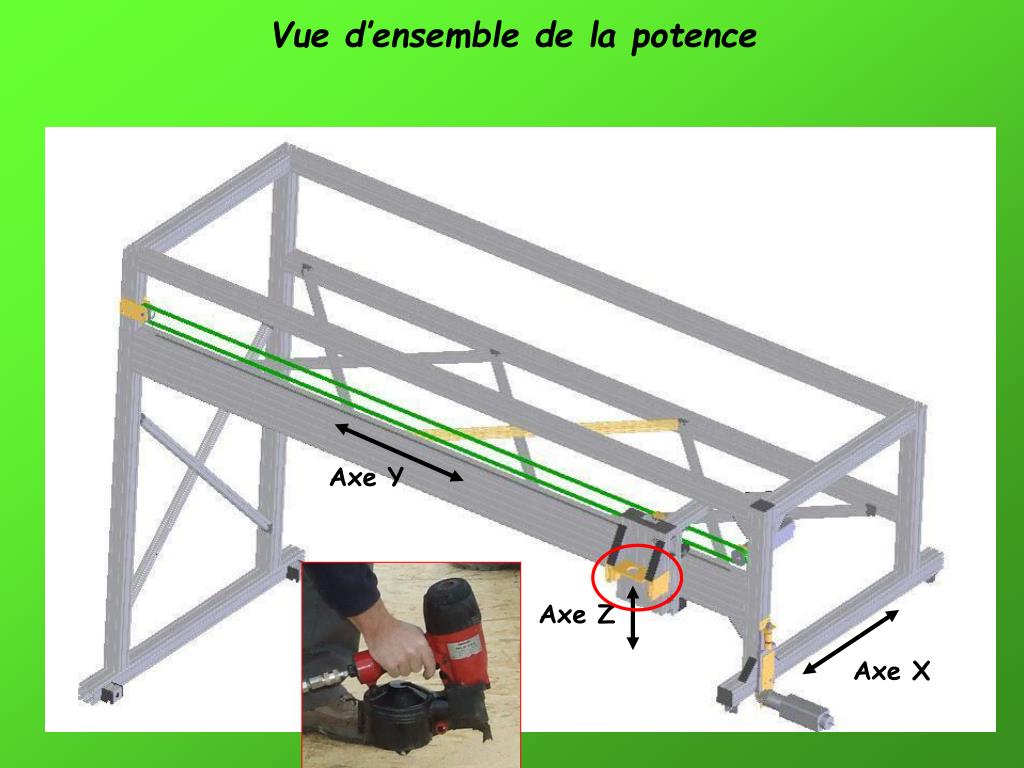

  10. Vue d’ensemble de la potence Axe Y Axe Z Axe X

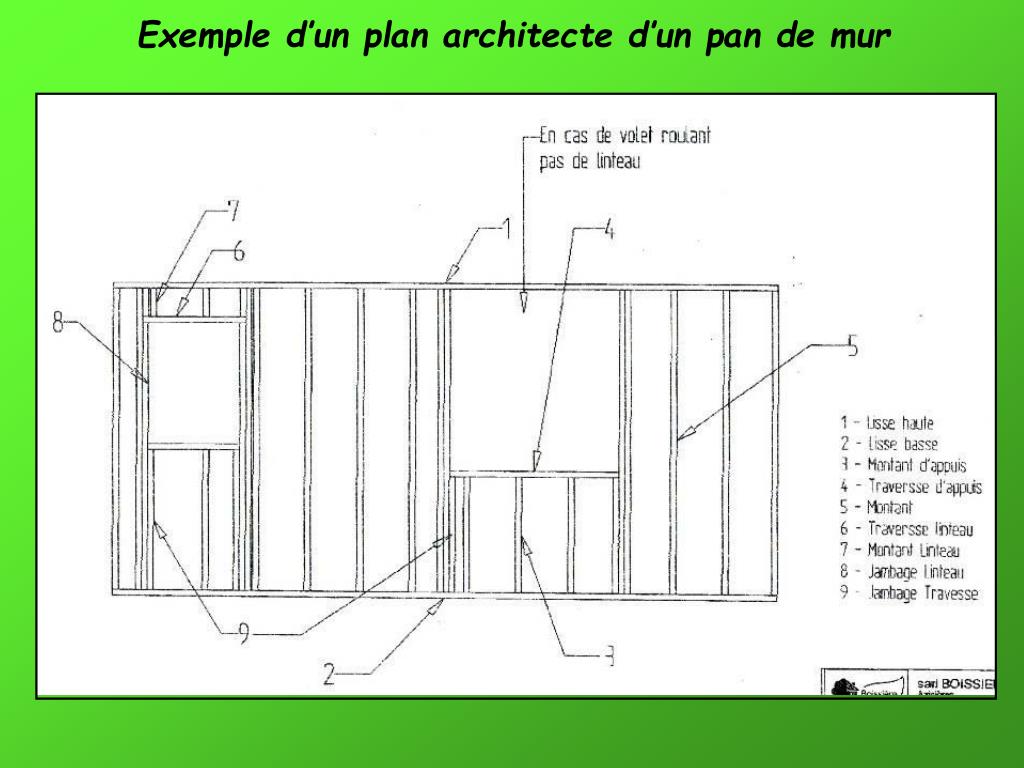

  11. Exemple d’un plan architecte d’un pan de mur

  12. Exemple d’un plan architecte d’un pignon de maison

  13. Contraintes MBOC pour la disposition des clous
