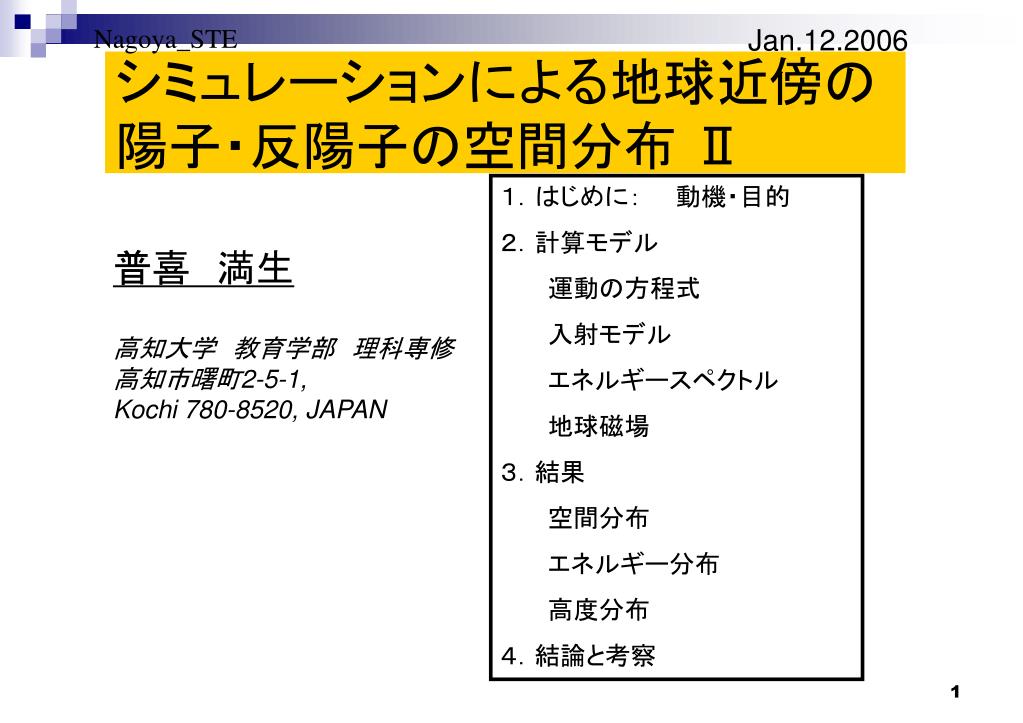

  1. 普喜　満生 高知大学　教育学部　理科専修 高知市曙町2-5-1, Kochi 780-8520, JAPAN Nagoya_STE Jan.12.2006 シミュレーションによる地球近傍の陽子・反陽子の空間分布 Ⅱ • １．はじめに：　　動機・目的 • ２．計算モデル • 運動の方程式 • 入射モデル • エネルギースペクトル • 地球磁場 • ３．結果 • 空間分布 • エネルギー分布 • 高度分布 • ４．結論と考察

  2. 1. はじめに 1-1 地球近傍でどこにどのくらい“天然”の 反陽子は存在しているのか ? • コンピュータシミュレーションで空間分布とエネルギー分布を推定 • 反陽子の（主として２次）発生の起源の探索 • 数値実験・モデル計算 放射線帯中で反陽子がどのくらい存在できるか Anti-neutron decay model

  3. 2. 計算モデル 2-1 運動の方程式 Lorentz 力F； 　　ｍ： 質量， ｃ ：光速，ｑ：電荷， V＝(dx/dt, dy/dt, dz/dt) ：速度， B：磁場 (静的)， ⇒　地球磁気圏（R<r<10R)＋Mead補正 E = 0；⇒ 電場はなしとする …(×共回転電場~100KeV<<100MeV)

  4. 2-2 入射モデル(初期条件) 陽子　　 • I） 宇宙線陽子 (磁気圏外からの一様入射) 銀河 (or 太陽) 宇宙線一次陽子 ：CR • II） ｐ ＋ Ａ → ｐ ＋ Ｘ(空気との原子核衝突から陽子発生) 生成＠20 km, アルベド(Albedo) 陽子 ：CRAP • III）ｐ ＋ Ａ →　ｎ ＋ Ｘ (空気との原子核衝突から中性子発生) ｎ → ｐ ＋ e－ ＋ ν (アルベド(albedo)中性子の崩壊) τ ＝ 900sec, 発生＜１０・RE， 崩壊陽子：CRAND 反陽子, （衝突2次起源；対発生） • I) 銀河宇宙線反陽子 (CRに同じ) • II) ｐ ＋ Ａ →　ｐ ＋ ｐ＋ ｐ－＋ Ｘ(反陽子の対発生) • III）ｐ ＋ Ａ →　ｐ ＋ ｎ ＋ ｎ~＋ Ｘ (反中性子の対発生) ｎ~ → ｐ－ ＋ e＋ ＋ ν (反中性子からの崩壊)

  5. 2-3エネルギースペクトル形状 １）運動エネルギースペクトル関数 (モデルⅠ＆Ⅱ) Em: 最頻エネルギー, a, b: スペクトルべき指数 • set a = -1, b = 2.0. • Em = 0.3 GeV for 陽子(太陽活動静穏期), • Em = 2.0 GeV for 反陽子（２次発生）. ２）崩壊陽子/反陽子スペクトル (モデルIII) (反)中性子崩壊時間τ= 900秒,　収穫時間ｔ = 0.2秒.

  6. 2.4 地球磁気圏磁場 １） Dipole(双極子)モデル 簡単、粗い、速い ＊Slant Eccentric（斜め偏心） ２）IGRF（国際標準磁場） 地球近傍（RE ≦ r ＜5RE）、 SAAを説明できる ３）GEOPACK（Tsyganenko） 地球磁気圏全域、複雑・遅い 日・季節変化など

  7. ○磁場モデル選択と計算時間 計算条件： • モデル：III（中性子崩壊） • 磁場：Dipole/IGRF/Geopack • 電場無し • 計算法：RK４ • 粒子：陽子p • 粒子数：1000個 • 最小時間刻み：1μ秒 • 最大時間：６秒/600秒 • エネルギー：１GeV • 計算範囲：R～10R • CPU：Pentium.M-1.2GHｚ

  8. 2.5 計算モデルとパラメータ １）３次元運動方程式を時間について数値的に解く • Runge-Kutta 4th method • 計算範囲：RE(=6,350km)+20km ～ 10・RE（地球磁気圏内） • 時間刻み：可変，1μ秒（ｈ<1000km）～ 10m秒（外側） • 時間制限： 最大max.600秒(10分) • 磁気圏磁場: 静的, IGRF/E.Dipole(内側) + Mead補正 (外側) （斜め偏心双極子） ２）初期入射条件としてモンテカルロ法 • アルベド中性子崩壊モデル、反中性子崩壊モデル、 • エネルギー範囲：10 MeV ～ 10 GeV ランダム • エネルギースペクトルからサンプル • Em（陽子）＝0.3GeV , Em（反陽子）＝2.0GeV • 出発位置と方向： ランダム（球面上一様, 等方ベクトル） • モデルⅡ・Ⅲ（地球表面から出発） • （反）中性子崩壊： 指数ランダム（τ＝900 秒），＜ 10・RE

  9. ２) 空間分布(1) ModelⅡ CRAP ModelⅠ CR モデル-II ModelⅢ CRAND モデル-III

  10. ＊）宇宙線カットオフエネルギー分布／モデルII＊）宇宙線カットオフエネルギー分布／モデルII

  11. ＊）宇宙線カットオフエネルギー分布／モデルII＊）宇宙線カットオフエネルギー分布／モデルII

  12. ４）エネルギースペクトル（Preliminaly） 観測：ISS高度＠400km 反陽子／モデルIII 0.1～2GeVで増加 その他急激に減少 スペクトルの変形

  13. ５）粒子の蓄積状況

  14. 　　粒子の存在確率（＝蓄積量×寿命） 高層大気USAｓｔｄAirによる減衰 バンドはない

  15. 4. 結果 • 両極地域 (高緯度) • 宇宙線 (反)陽子は両極地方に到着しやすい （by モデルⅡ）・・・・CR due to Rigidity Cut-off • 反陽子は陽子より広がって分布 • 放射線帯中(RadiationBelts) • 崩壊(反)陽子がVan-Allen放射線帯を作る (CRAND; Cosmic ray Albedo neutron decay：modelⅢ) • 低エネルギー側（<0.1GeV）の崩壊陽子は広く補足される • 高エネルギー側（～1GeV）の反陽子は内帯に捕捉される • 反陽子は低高度(～2000km)から存在できる・バンドはない • ISS軌道高度（400km） • 陽子と反陽子は同様にSAA領域に集まる • 到来方向は陽子（北）と反陽子（南西）で反対方向 • SAAでは尾を陽子（東）と反陽子（西）にひく （これらは定性的な結果）

  16. 5. 考察と今後の課題 • 陽子と反陽子の空間分布の定量的な考察の必要 • 入射条件の精密化（2次粒子の出発位置・方向） • もっと統計量！　⇒　もう一桁 • 100K 粒子 → 1M…..今,20K/日(Pentium4-2GHz) • 統一的な議論： • ３モデル⇒１モデル • 流束の絶対値, p－/p比, • エネルギースペクトル, 到来方向分布. • 発生率, 捕捉時間, 拡散係数，漏れ出し率． • 時間変動（短期, 長期, ストーム）. • 太陽活動, モデュレーションなど. • 他の結果との比較 • 理論・シミュレーション • （coming）実験データ（BESS_Polar, AMS, Pamela） • その他の太陽系効果・・・> 反陽子の起源 • 太陽磁場、惑星磁場（木星など） もっと速いコンピュータがほしい
