Presentation Transcript

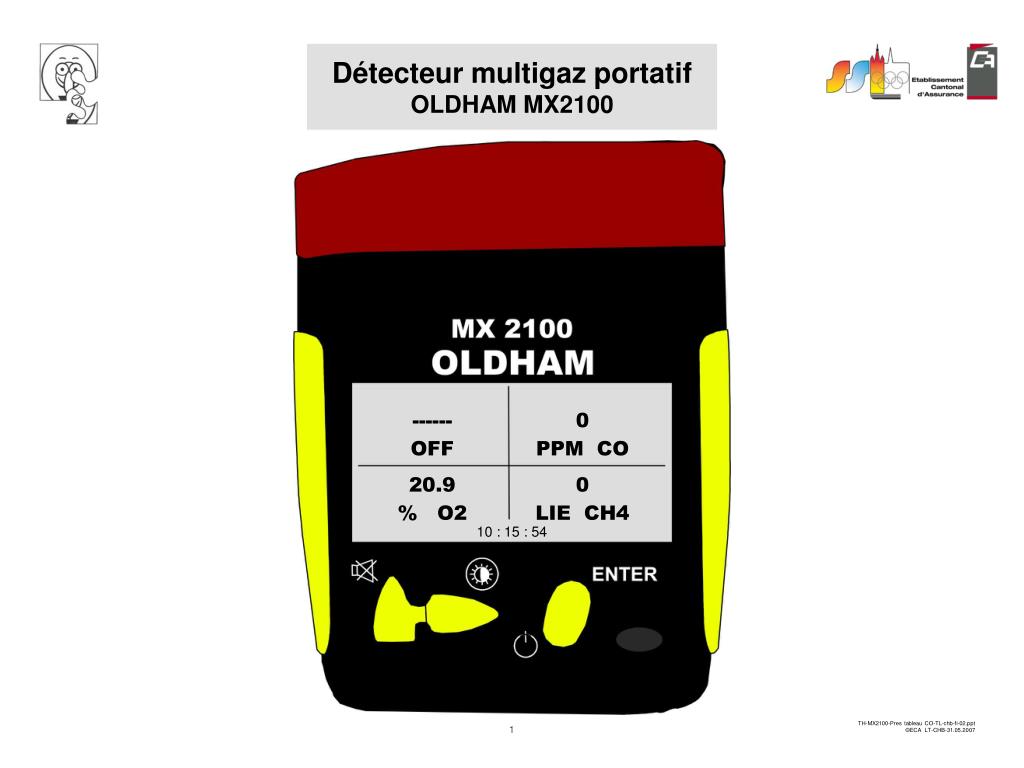

  1. ------ 0 OFF PPM CO 20.9 0 % O2 LIE CH4 10 : 15 : 54

  2. Déroulement de la leçon • L’oxygène O2 • Le monoxyde de carbone CO • Interprétation des tableaux d’évaluation des mesures • Travaux pratiques • Résumé • Questions

  3. Composition de l’air

  4. Composition de l’air expiré Azote (N2) 78% Vol. Oxygène (O2) de 18% à 16% Vol. Gaz carbonique (CO2) de 3% à 5% Vol.

  5. Le monoxyde de carbone Le monoxyde de carbone ( CO ) Gaz toxique, incolore, insipide et inodore, qui se forme lors de la combustion incomplète de matières carbonées: Charbon, papier, essence, gasoil, gaz, bois, etc. Plus léger que l’air, ( 0,97) il se diffuse rapidement dans l’atmosphère, sans que rien ne puisse déceler sa présence, ce qui lui confère son caractère DANGEREUX. Les sources Les cuisinières à gaz. Les systèmes de chauffage et chauffe-eau à gaz, à gasoil, les cheminées, les véhicules automobiles, barbecue etc. L’air extérieur, s’il provient d’une zone à forte densité automobile: rue , garage, parking. Le tabagisme: chaque cigarette fumée émet 50 mg de CO.

  6. Le monoxyde de carbone Caractéristiques Le monoxyde de carboneest un gaz très dangereux, il n’est pas détectable aux premiers symptômes de l’intoxication seuls les appareils de mesures peuvent donner des signaux d’alarmes. Le CO inhalé se lie facilement et rapidement à l’hémoglobine ( pigment des globules rouges, transporteur d’oxygène ), préférentiellement à l’oxygène, pour former du HbCOcarboxyhémoglobine. La conséquence directe est une réduction de l’apport d’oxygène dans tout l’organisme, conduisant à une asphyxiedes organes. L’exposition est détectable par mesure du taux sanguin de carboxyhémoglobine ou du taux de monoxyde de carbone dans l’air expiré.

  7. RAD 57 Appareil indique le taux HbCO par photométrie. Prise de sang Détecteur multigaz portatif OLDHAM TX2000 Mesure: 1 - Le CO en ppm 2 - L’HbCOen % Vol. ( Carboxyhémoglobine )

  8. Le monoxyde de carbone Les symptômes Les premiers symptômes de l’intoxication sont des maux de tête, une vision floue, des malaises légers, des palpitations, souvent imputés à tort à d’autres états pathologiques. L’intoxication Se traduit par des nausées, des vomissements, des vertiges ou, plus grave, l’évanouissement. L’intoxication oxycarbonée constitue de nos jours l’intoxication accidentelle la plus répandue, elle est responsable de 500 morts etde10000 intoxications par an en France.

  9. Recommandations appliquées dans les services sanitaires Jusqu’à 50 ppm ( 1re alarme TX2000 ) Prise en charge standard ( moins de 30 minutes ). Dès 100 ppm ( 2ème alarme TX 2000 ) Prise en charge rapide. Gestes indispensables seulement et extraction dans les meilleurs délais Dès 100 ppm et plus Si extraction impossible, patient non accessible. Pas de pénétration, alarmer les sapeurs pompiers qui interviendront sous protection respiratoire et assureront la ventilation.

  10. Le monoxyde de carbone Tactique d’intervention et recommandations Mettre à l’air libre les personnes et/ou les animaux incommodés Alarmer des moyens sanitaires Ventiler les locaux (technique naturellement ou forcée) Trouver la ou les sources de production de CO Isoler la ou les sources de CO Mettre hors service les installations qui produisent du CO Mesurer la concentration en CO dans l’ensemble des locaux avec un appareil de mesures Ceci sous protection respiratoire selon les indications de l’appareil de mesures CO

  11. Le triangle de l’explosion Attention : les poussières ne sont pas détectées par Le détecteur multi gaz

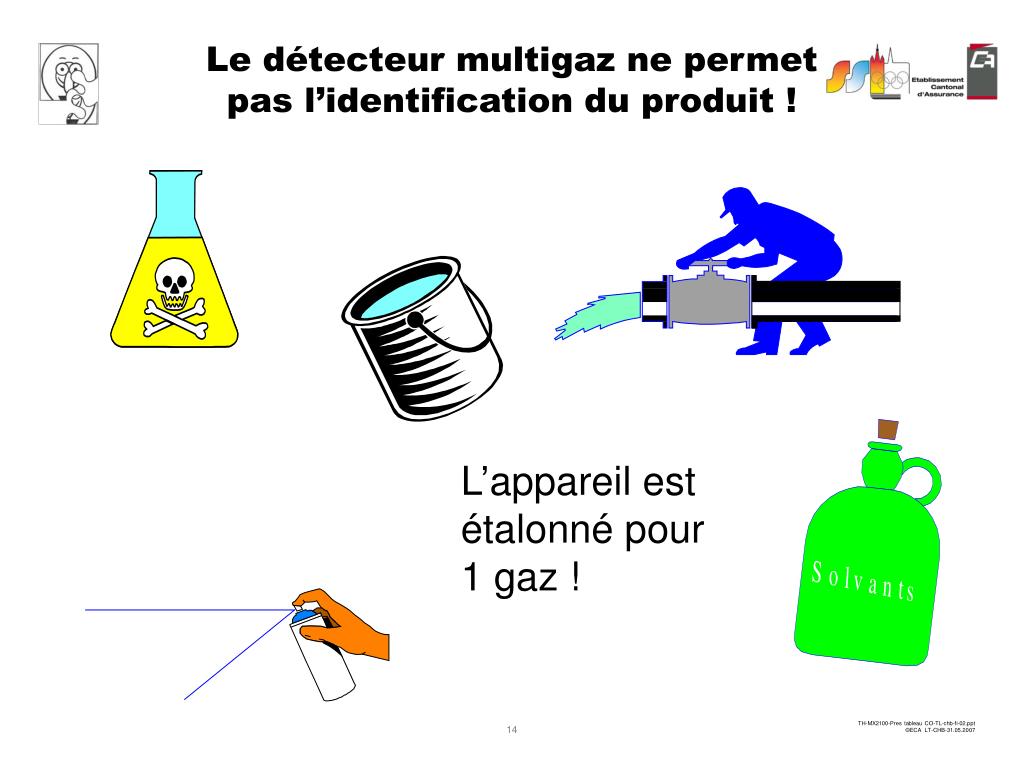

  12. Le détecteur multigaz ne permet pas l’identification du produit ! L’appareil est étalonné pour 1 gaz !

  13. Gaz étalon : le méthane CH4

  14. Les différentes zones d’explosibilité Zone 1 Zone 2 Zone 3 Dans la zone 1 la teneur en gaz est insuffisante pour être dangereuse !

  15. Zone 1 Zone 2 Zone 3 Dans la zone 2 le mélange est explosif ou inflammable !

  16. Zone 1 Zone 2 Zone 3 Dans la zone 3 il n’y a plus assez d’oxygène pour permettre la combustion!

  17. Donc nous constatons que la zone 2 est dangereuse ! Zone 2

  18. La zone 2 est comprise entre 2 limites Limite supérieure d’explosibilité (L.S.E) Zone 2 La limite inférieure d’explosibilité (L.I.E.)

  19. La zone 3 présente elle aussi des dangers. Zone 2 Zone 3

  20. Occupons nous de la zone 1 Zone 1 Zone 2 Zone 3

  21. Zone 1 Zone 2 Zone 3 LIE Zone 1 Lecture du détecteur multigaz 100% 10% 20% 30% 40% 50% 60% 70% 80% 90% Cette zone est divisée en 10 parties

  22. LIE Zone 1 Etalonnage du détecteur multigaz Méthane 100% 10% 20% 30% 40% 50% 60% 70% 80% 90% A 10% de la zone inférieure d’explosibilité l’alarme retentit ! (1 bip/sec et 1x lumière/sec)

  23. LIE Zone 1 Etalonnage du détecteur multigaz Méthane 100% 10% 20% 30% 40% 50% 60% 70% 80% 90% A 20% de la zone inférieure (2 bips/sec et 2x lumière/sec)

  24. Etalonnage du détecteur multigaz Méthane Restons dans la zone 1 LIE Zone 1 Méthane Propane Butane GPL Essence SP 100% 10% 20% 30% 40% 50% 60% 70% 80% 90% Risques d’explosion Très faible Faible Moyen Fort

  25. Abaque MX2100 (réf. Méthane) Essence SP GPL Butane Propane 100% 90% Alarme 1 Alarme 2 80% 70% Gaz de ville / méthane 60% Valeur réelle 50% 40% 30% 20% 10% 0% -> 100% 5% 10% 25% 20% 40% 55% 45% 60% 30% 35% 50% 15% Lecture MX2100

  26. Décision recommandée pour les mesures avec le détecteur multi gaz Oldham MX 2100

  27. Type de gaz Poids spécifique Recherche Méthane (gaz de ville) 0,56 Monoxyde de carbone CO 0.97 Oxygène 1.11 Propane 1.55 Essence SP 1.73 GPL Butane 2.01 1.85 Poids spécifique des gaz

  28. Alarme visuelle Ecran Marche / Arrêt / Validation Quittance des alarmes Alarme sonore Multifonction

  29. Emplacement vide Oxgène CO Méthane

  30. Group Marche

  31. ------ 0 OFF PPM CO 20.9 0 % O2 LIE CH4 10 : 15 : 54

  32. ------ 0 OFF PPM CO 20.9 0 % O2 LIE CH4 10 : 15 : 54 1 pression éclairage

  33. ------ 0 OFF PPM CO 20.9 0 % O2 LIE CH4 10 : 15 : 54 2 pressions

  34. localisation courante Ecublens 10 : 15 : 54 1 pression

  35. Autonomie restante : 0 % 100 % 10 : 15 : 54 1 pression

  36. ------ ------ 0 0 PPM CO Min 20.9 20.9 0 0 % O2 Min LIE CH4 Min 10 : 15 : 54 10 : 15 : 54

  37. ------ 0 PPM CO 20.9 0 % O2 LIE CH4 10 : 15 : 54 1 pression

  38. ------ ------ 0 0 PPM CO Max 20.9 20.9 0 0 % O2 Max LIE CH4 Max 10 : 15 : 54 10 : 15 : 54

  39. ------ 0 PPM CO 20.9 0 % O2 LIE CH4 10 : 15 : 54 1 pression

  40. ------ ------ 0 0 PPM CO Vle 20.9 ------ 0 ------ % O2 Vle LIE CH4 Vle 10 : 15 : 54 10 : 15 : 54

  41. ------ 0 PPM CO 20.9 0 % O2 LIE CH4 10 : 15 : 54 1 pression

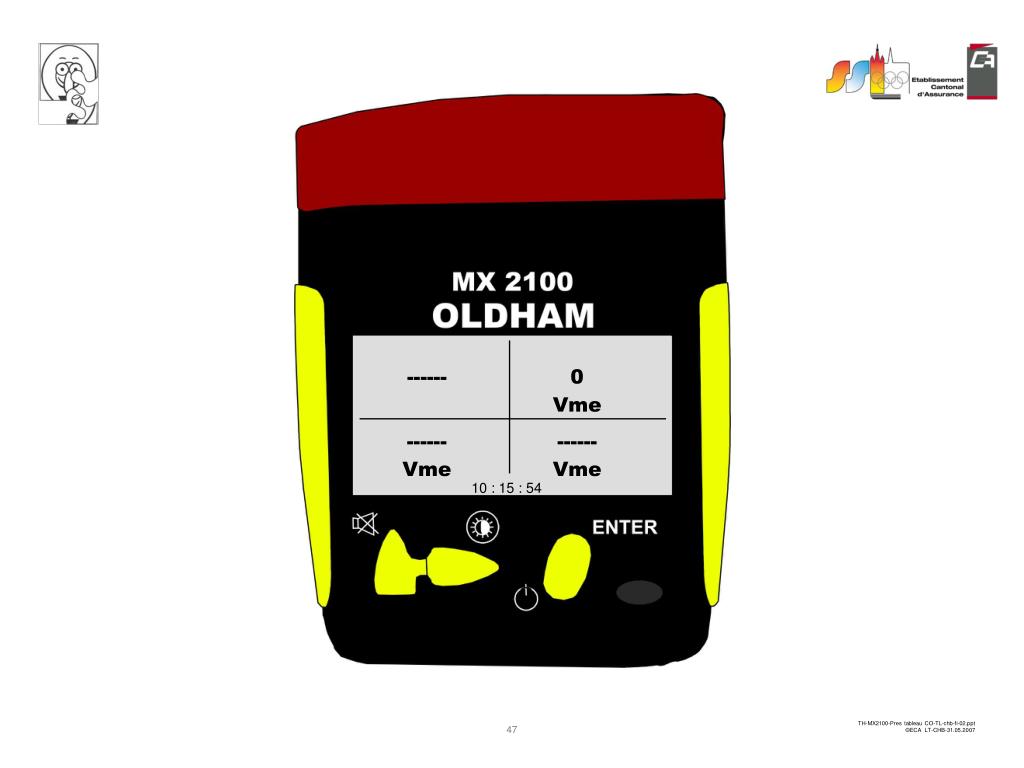

  42. ------ ------ 0 0 PPM CO Vme 20.9 ------ 0 ------ % O2 Vme LIE CH4 Vme 10 : 15 : 54 10 : 15 : 54

  43. ------ ------ 0 0 PPM CO Vme ------ 20.9 ------ 0 Vme % O2 Vme LIE CH4 10 : 15 : 54 10 : 15 : 54 1 pression

  44. Entrez le code de maintenance 0000 1 pression

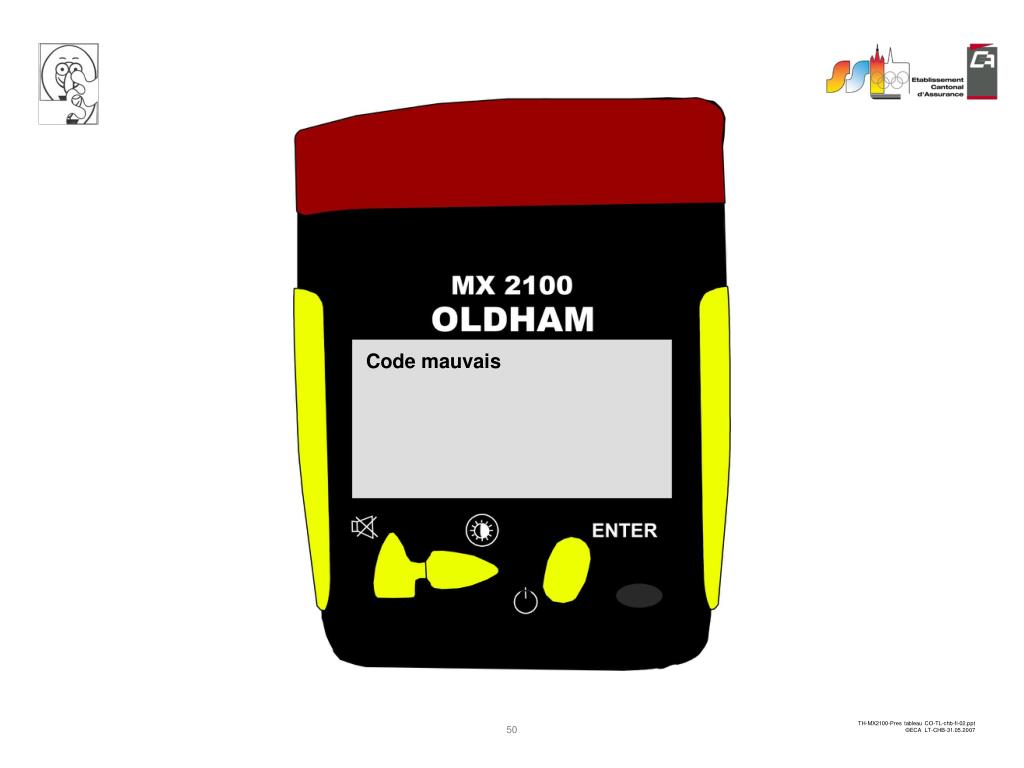

  45. Code mauvais

  46. ------ 0 OFF PPM CO 20.9 0 % O2 LIE CH4 10 : 15 : 54

  47. ------ 0 OFF PPM CO 20.9 0 % O2 LIE CH4 10 : 15 : 54 Maintenir la pression sur cette touche quelques secondes

  48. ------ ------ 0 0 OFF PPM CO PPM CO 10 : 15 : 54 20.9 20.9 0 0 % O2 % O2 LIE CH4 LIE CH4 10 : 15 : 54
