  1. Homework 1 Industrial measurement and instruments Automation Engineering, KMITL

  2. Instrument Specification Pressure Transmitters Accuracy measured variable : Error : ที่ x = 1800 kPa Error = = ± 1.35 kPa x คือ percentage ratio

  3. Instrument Specification Pressure Transmitters Model STG940 Resolution : 4.5 digits Range : -100 to 3500 Kpa Span : 3500-(-100) = 3600 kPa

  4. Instrument Specification Pnumatic Differential Pressure Transmitters Accuracy of % F.S. : Error : ที่ 6 kPa Error = = ± 0.03 kPa

  5. Instrument Specification Pnumatic Differential Pressure Transmitters Resolution : - Range : 0-0.5 to 0-6 KPa (Continuously adjustable) Span : 0.5 หรือ 6 KPa

  6. Instrument Specification Differential Pressure Transmitters Accuracy % of Span : Error = = ± 0.04 kPa

  7. Instrument Specification Differential Pressure Transmitters Model L Resolution : - Range : -10 to 10 kPa Span : 10-(-10) = 20 kPa

  8. Instrument Specification Elctromagnetic Flow meters Tri Rung Charoenkit Engineering Product Co., Ltd. INTEGRAL DISPLAY Electromagnetic Flow meters เครื่องวัดอัตราการไหลของของเหลวด้วยหลักการอิเล็คโตรแมคเนติกส์ ชนิด (Flange) Integral Display SPECIFICATION - Flow Velocity range : 0-12 m/s, with good results for low flow applications - High accuracy : of +/-0.5% of reading (or +/-0.2% of reading) - Pipe Size : 10 ~ 2000mm - Temperature : Intergal : -10 to +60 deg C - Porcess Connection : Flange, wafer - Flanges type : JIS , ANSI , PN - Protection : IP 65, IP 67 ,IP 68 (Submersible) Accuracy of % Reading : +/-0.5% of reading (or +/-0.2% of reading) Error : ที่ 10 m/s Error = = ±0.05 m/s

  9. Instrument Specification Elctromagnetic Flow meters Tri Rung Charoenkit Engineering Product Co., Ltd. INTEGRAL DISPLAY Electromagnetic Flow meters เครื่องวัดอัตราการไหลของของเหลวด้วยหลักการอิเล็คโตรแมคเนติกส์ ชนิด (Flange) Integral Display SPECIFICATION - Flow Velocity range : 0-12 m/s, with good results for low flow applications - High accuracy : of +/-0.5% of reading (or +/-0.2% of reading) - Pipe Size : 10 ~ 2000mm - Temperature : Intergal : -10 to +60 deg C - Porcess Connection : Flange, wafer - Flanges type : JIS , ANSI , PN - Protection : IP 65, IP 67 ,IP 68 (Submersible) Resolution : - Range : 0-12 m/s Span: 12-0 = 12 m/s

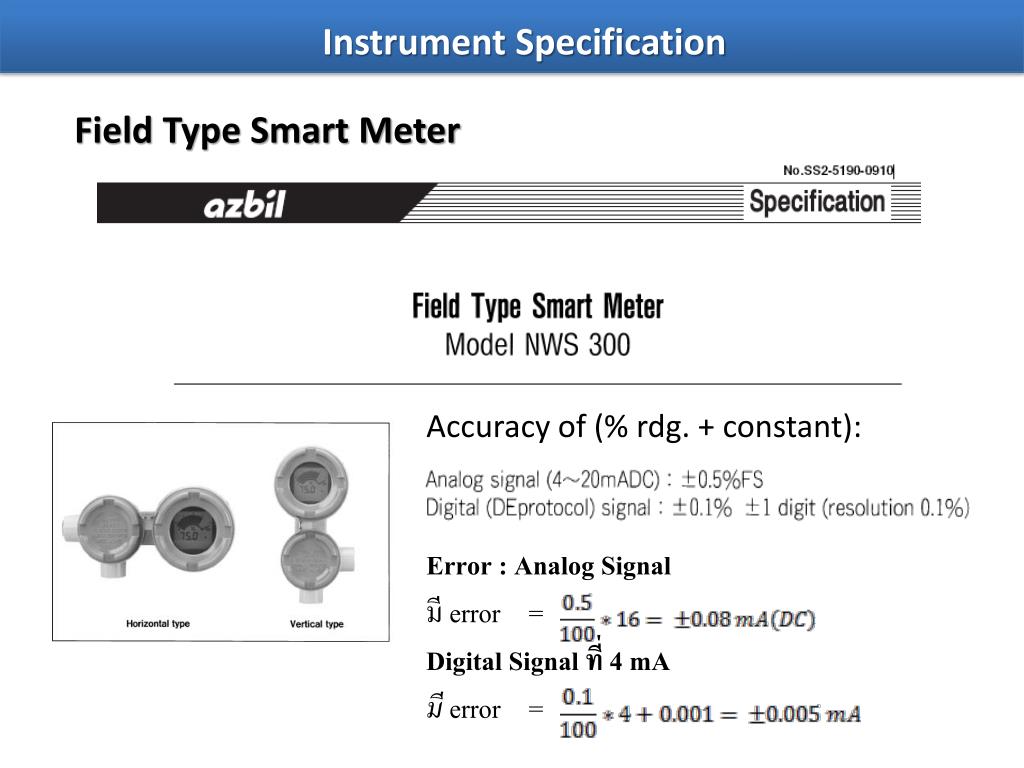

  10. Instrument Specification Field Type Smart Meter Accuracy of (% rdg. + constant): Error : Analog Signal มี error = Digital Signal ที่ 4 mA มี error =

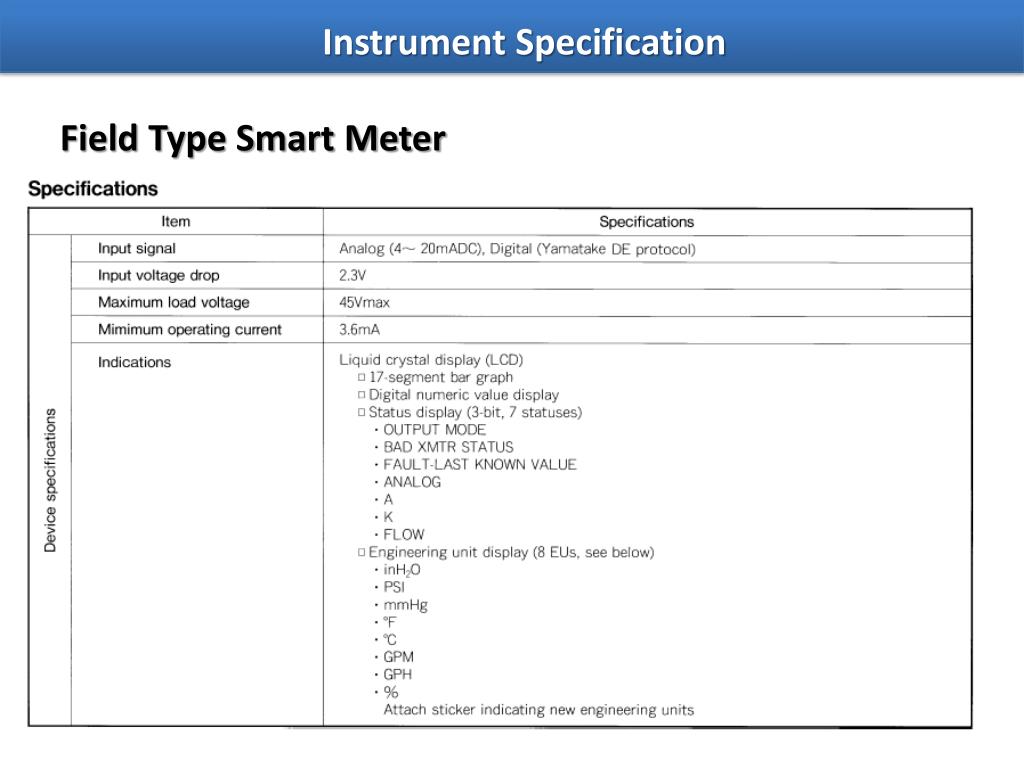

  11. Instrument Specification Field Type Smart Meter

  12. Instrument Specification Field Type Smart Meter Resolution : - Range : -10~+60 ̊c Span : 60-(-10) = 70 ̊c

  13. แผนภาพการผลิต P&I Diagram กระบวนการ Heat Exchanger

  14. แผนภาพการผลิต P&I Diagram กระบวนการ Heat Exchanger กระบวนการ Heat Exchanger ส่วนของ To flare จะมี safety valve (SV)เชื่อมต่อกับกระบวนการผลิต Heat Exchanger ส่วนของ Gas to compressor เป็นกระบวนการควบคุมความดัน ภายใน Heat Exchanger จากกระบวนการผลิต Heat Exchanger จะมีเครื่องมือวัดที่ติดตั้งอยู่ในบริเวณ ใช้งาน (Load Mounted) (PT-02) มีvalve เปิด-ปิด ส่งสัญญาณด้วยสัญญาณไฟฟ้าที่ไปเครื่องมือวัดที่ห้องควบคุม (PIC-02) แล้วส่งสัญญาณไฟฟ้า ไปที่เครื่องมือวัดที่ติดตั้งอยู่ในบริเวณใช้งาน (PY-02) จากนั้นส่งสัญญาณลม ไปที่ diaphragm valve(PCV-02) ส่วน เครื่องมือวัด Level Transmitter เป็นกระบวนการควบคุมปริมาตรภายใน Heat Exchanger ที่ติดตั้งอยู่ในบริเวณใช้งาน (LT-01) ส่งสัญญาณด้วยสัญญาณไฟฟ้าที่ไปเครื่องมือวัดที่ห้องควบคุม (LIC-01) ส่งสัญญาณไฟฟ้าไปที่เครื่องมือวัดที่ติดตั้งอยู่ในบริเวณใช้งาน (LY-01) และส่งสัญญาณลม ไปที่ diaphragm valve (LVC-01) ที่เชื่อมต่อระหว่าง Process liquid inlet และเชื่อมต่อกับ กระบวนการผลิต Heat Exchanger

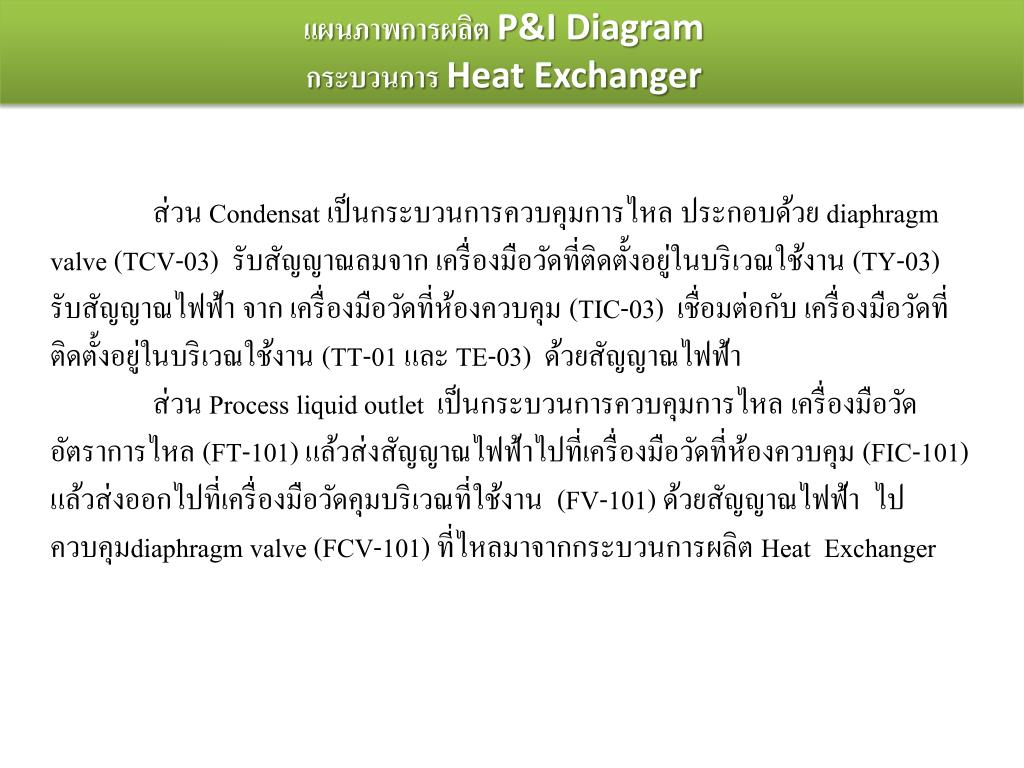

  15. แผนภาพการผลิต P&I Diagram กระบวนการ Heat Exchanger ส่วน Condensat เป็นกระบวนการควบคุมการไหล ประกอบด้วย diaphragm valve (TCV-03) รับสัญญาณลมจาก เครื่องมือวัดที่ติดตั้งอยู่ในบริเวณใช้งาน (TY-03) รับสัญญาณไฟฟ้า จาก เครื่องมือวัดที่ห้องควบคุม (TIC-03) เชื่อมต่อกับ เครื่องมือวัดที่ติดตั้งอยู่ในบริเวณใช้งาน (TT-01 และ TE-03) ด้วยสัญญาณไฟฟ้า ส่วน Process liquid outlet เป็นกระบวนการควบคุมการไหล เครื่องมือวัดอัตราการไหล (FT-101) แล้วส่งสัญญาณไฟฟ้าไปที่เครื่องมือวัดที่ห้องควบคุม (FIC-101) แล้วส่งออกไปที่เครื่องมือวัดคุมบริเวณที่ใช้งาน (FV-101) ด้วยสัญญาณไฟฟ้า ไปควบคุมdiaphragm valve (FCV-101) ที่ไหลมาจากกระบวนการผลิต Heat Exchanger

  16. Instrument Specification: Pressure Transmitter

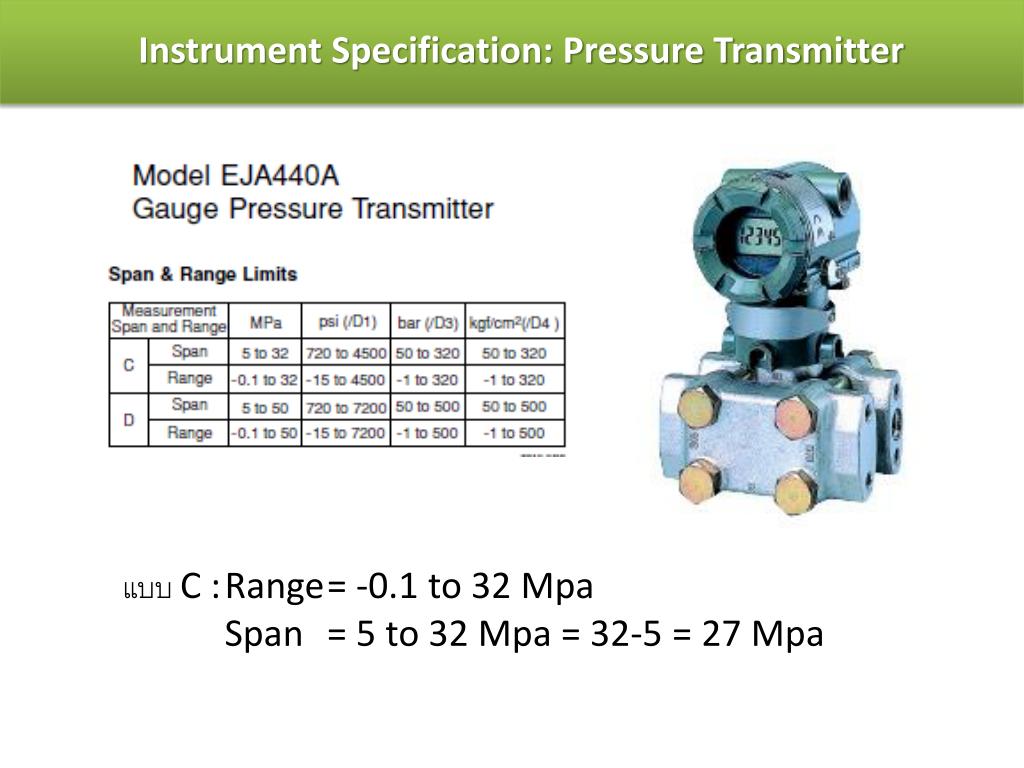

  17. Instrument Specification: Pressure Transmitter แบบ C : Range = -0.1 to 32 Mpa Span = 5 to 32 Mpa = 32-5 = 27 Mpa

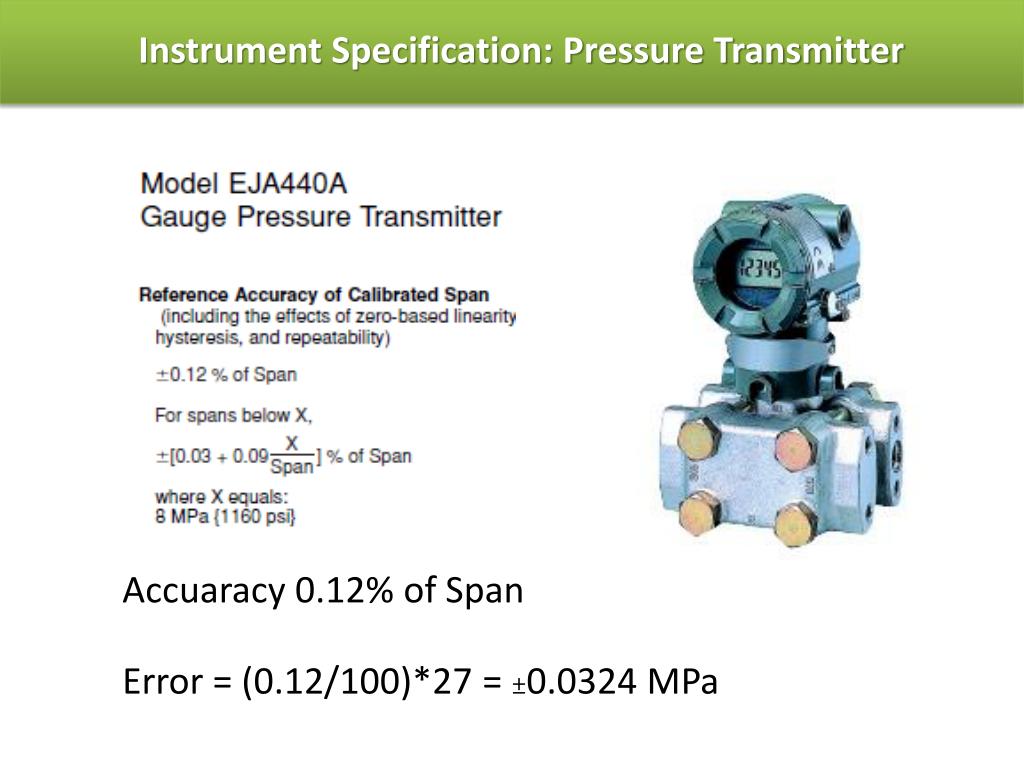

  18. Instrument Specification: Pressure Transmitter Accuaracy 0.12% of Span Error = (0.12/100)*27 = ±0.0324 MPa

  19. Instrument Specification : Level Transmitter

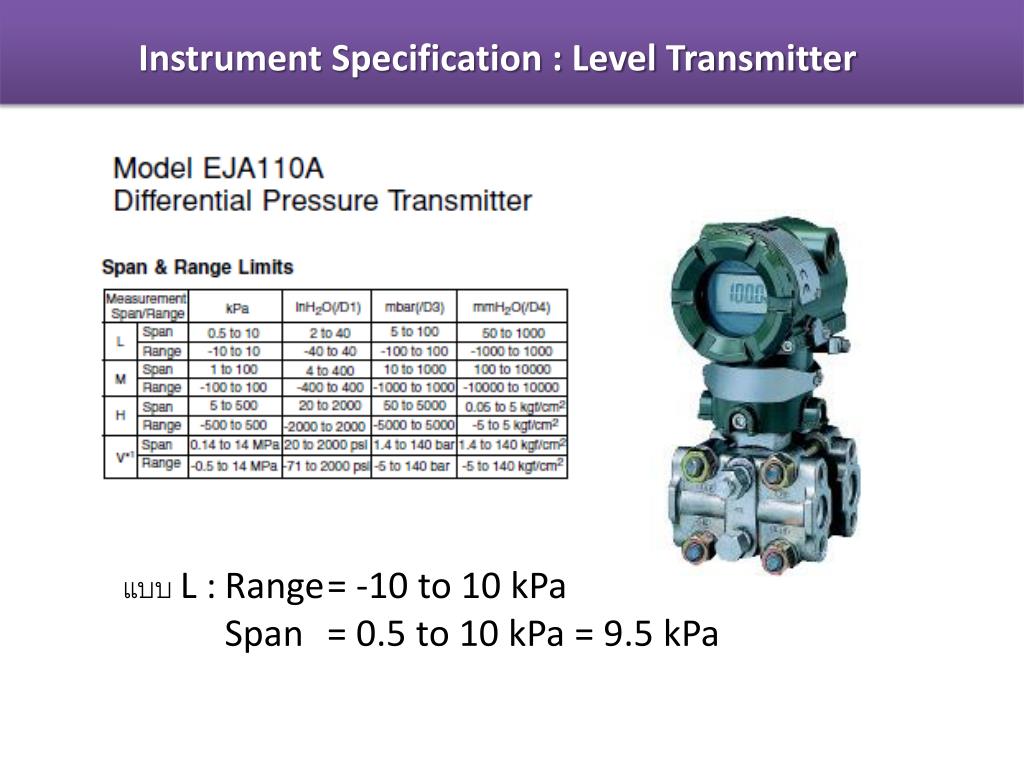

  20. Instrument Specification : Level Transmitter แบบ L : Range = -10 to 10 kPa Span = 0.5 to 10 kPa = 9.5 kPa

  21. Instrument Specification : Level Transmitter Accuaracy 0.065% of Span Error = (0.065/100)*9.5 = ± 0.00617 kPa

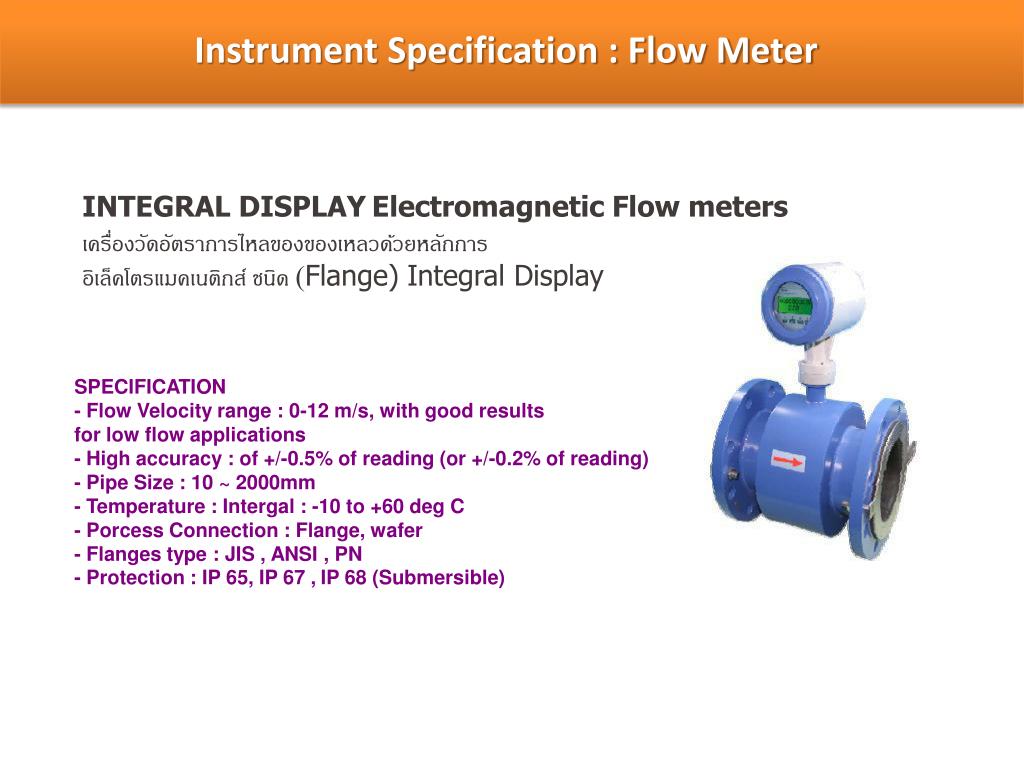

  22. Instrument Specification : Flow Meter INTEGRAL DISPLAYElectromagnetic Flow meters เครื่องวัดอัตราการไหลของของเหลวด้วยหลักการ อิเล็คโตรแมคเนติกส์ ชนิด (Flange) Integral Display SPECIFICATION - Flow Velocity range : 0-12 m/s, with good results for low flow applications - High accuracy : of +/-0.5% of reading (or +/-0.2% of reading) - Pipe Size : 10 ~ 2000mm - Temperature : Intergal : -10 to +60 deg C - Porcess Connection : Flange, wafer - Flanges type : JIS , ANSI , PN - Protection : IP 65, IP 67 ,IP 68 (Submersible)

  23. Instrument Specification : Flow Meter INTEGRAL DISPLAYElectromagnetic Flow meters เครื่องวัดอัตราการไหลของของเหลวด้วยหลักการ อิเล็คโตรแมคเนติกส์ ชนิด (Flange) Integral Display - Flow Velocity range : 0-12 m/s, with good results for low flow applications Range = 0 – 12 m/s Span = 12-0 = 12 m/s

  24. Instrument Specification : Flow Meter INTEGRAL DISPLAYElectromagnetic Flow meters เครื่องวัดอัตราการไหลของของเหลวด้วยหลักการ อิเล็คโตรแมคเนติกส์ ชนิด (Flange) Integral Display • High accuracy : of +/-0.5% of reading • (or +/-0.2% of reading) Accuaracy ± 0.5 % of reading Error : ที่ 10 m/s Error = 10 ± (0.5/100)*10 = 10 ± 0.05 m/s

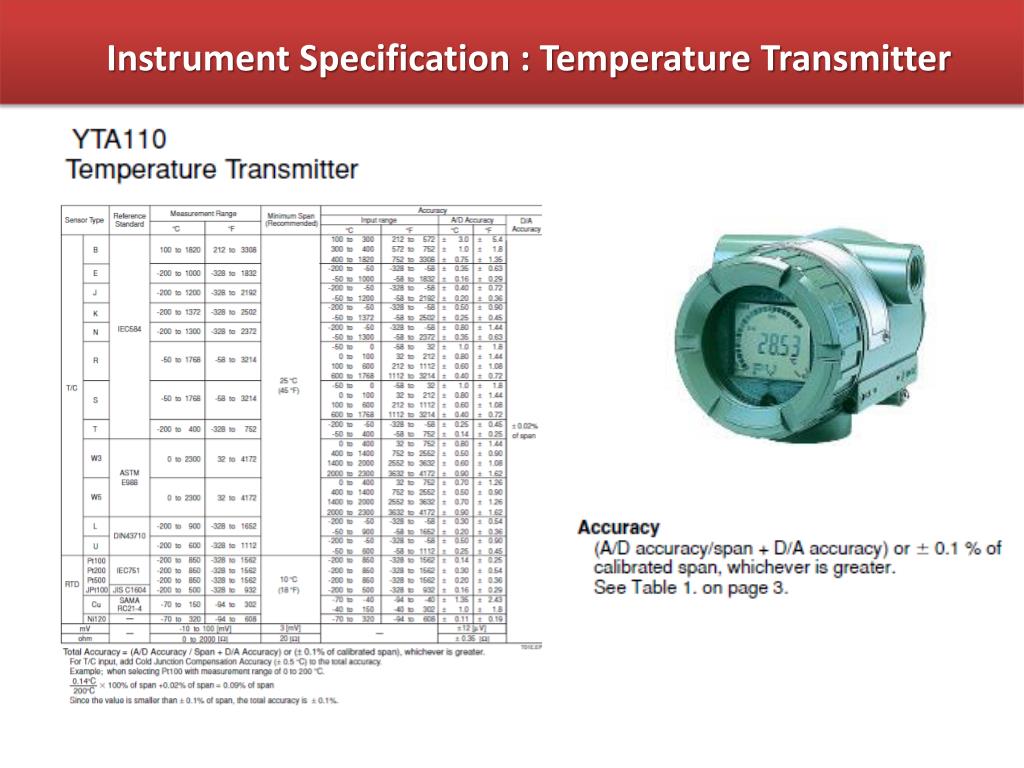

  25. Instrument Specification : Temperature Transmitter

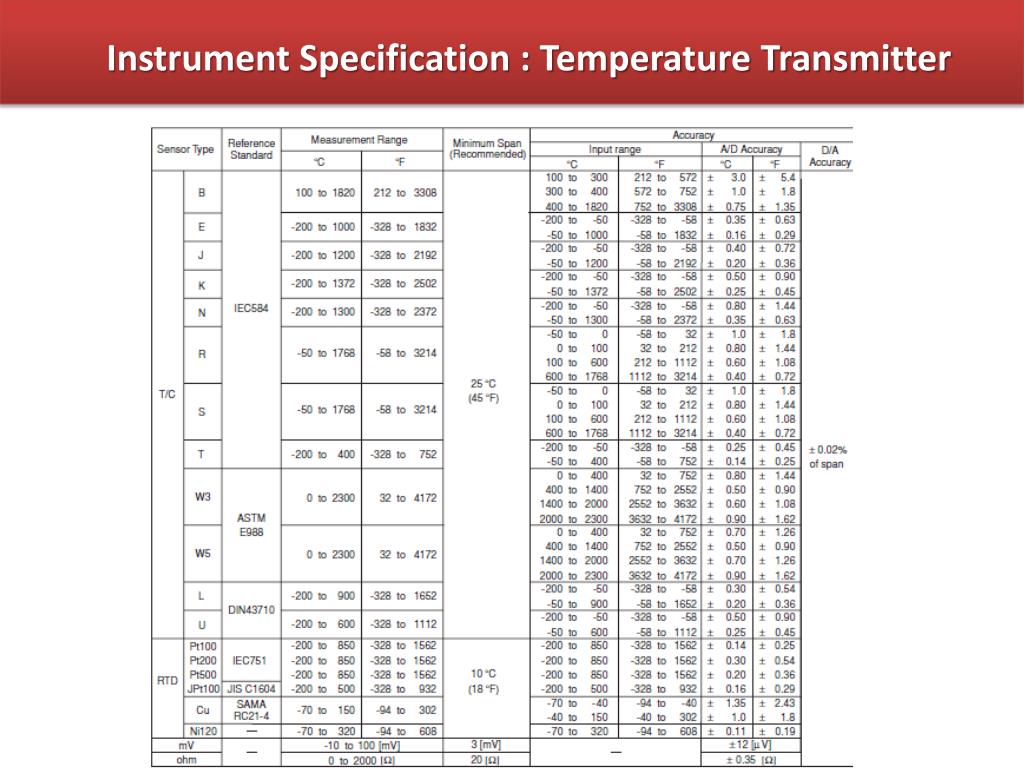

  26. Instrument Specification : Temperature Transmitter

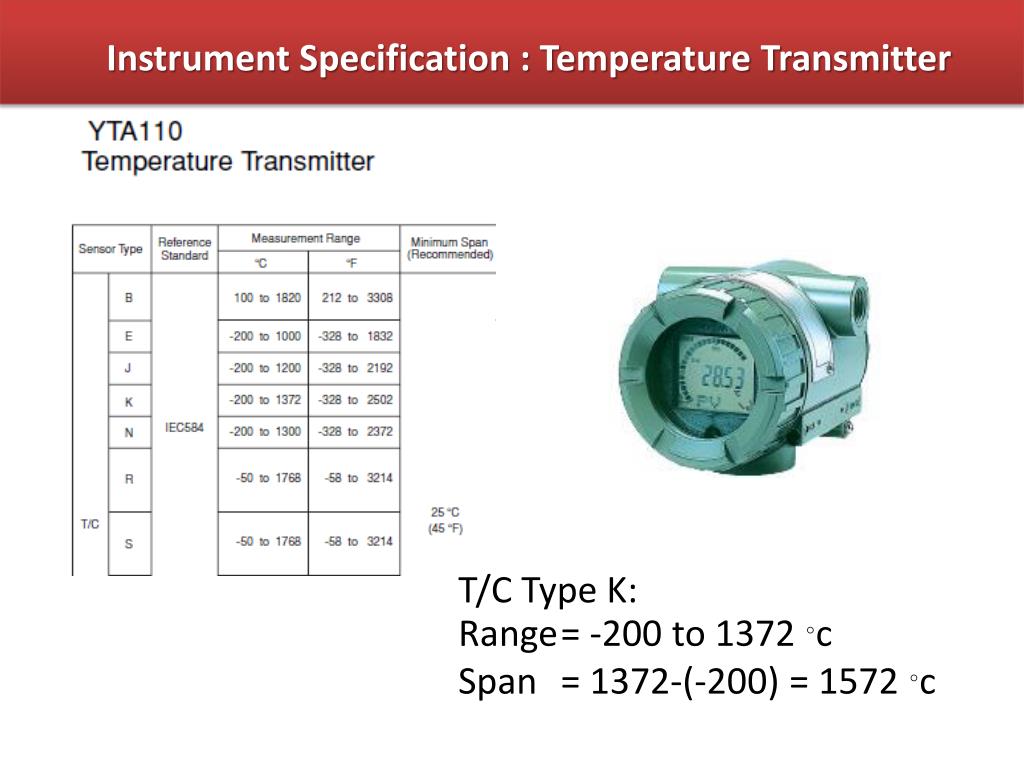

  27. Instrument Specification : Temperature Transmitter T/C Type K: Range = -200 to 1372 °c Span = 1372-(-200) = 1572 °c

  28. Instrument Specification : Temperature Transmitter Accuaracy ± 0.1 % of calibrated span Error : ที่ 100 °c Error = (0.1/100)*100 = ± 0.1 °c

  29. Homework 1 Industrial measurement and instruments Automation Engineering, KMITL • รายชื่อผู้จัดทำ • นายณัฐวุฒิ สุขสวัสดิ์มงคล 53010520 • นายทิวากร จิตร์วิไลย์ 53010595 • นายธนา นาคนาวา 53010674 • นายปรเมธ เตชุปกรณ์ 53010921 • นายภัทรภณ ท้าวศรีชัย 53011216 • คณะวิศวกรรมศาสตร์ สาขาวิศวกรรมอัตโนมัติ ชั้นปีที่ 2 • สถาบันเทคโนโลยีพระจอมเกล้าเจ้าคุณทหารลาดกระบัง ปีการศึกษา พ.ศ.2554
