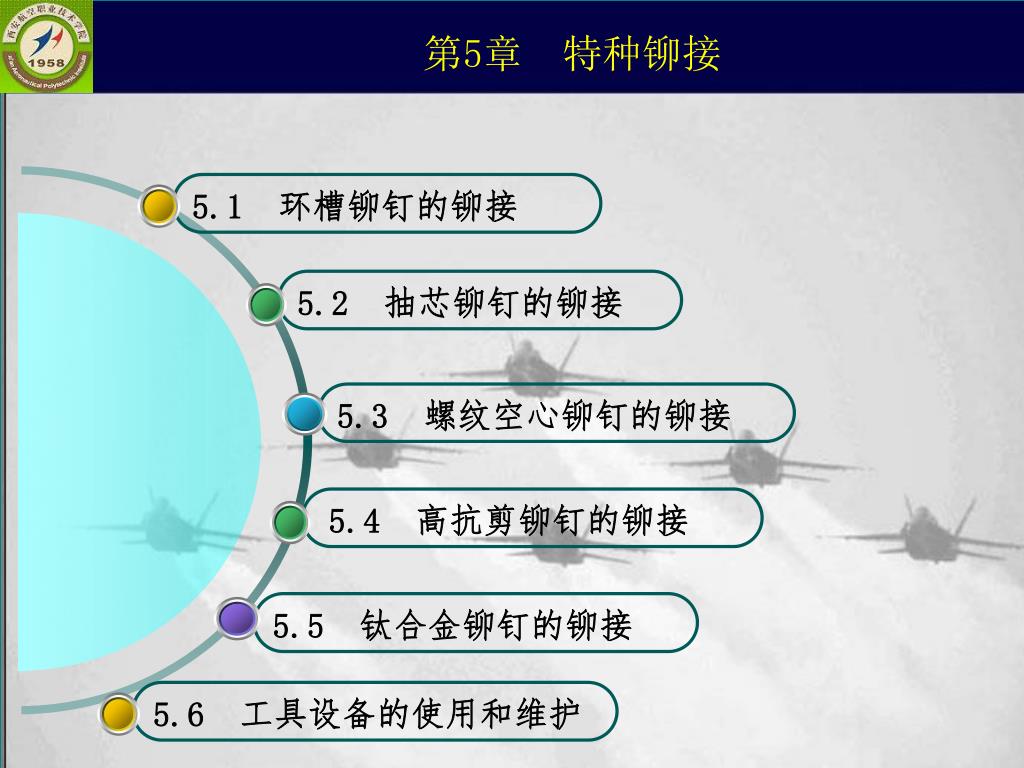

  1. 第5章 特种铆接 5.1 环槽铆钉的铆接 5.2 抽芯铆钉的铆接 5.3 螺纹空心铆钉的铆接 5.4 高抗剪铆钉的铆接 5.5 钛合金铆钉的铆接 5.6 工具设备的使用和维护

  2. 抗拉型环槽钉 带环槽的铆钉 按受力形式 抗剪型环槽钉 钉套 5.1 环槽铆钉的铆接 铆钉的分类 拉铆型环槽钉 按铆接方法 镦铆型环槽钉

  3. 图5-1 窝与孔的位置 (a)窝与孔的同轴度 (b)窝与孔的偏斜度 图5-2 孔倒角倒圆 (a)孔边缘倒角 (b)窝锥柱相交线倒圆 5.1 环槽铆钉的铆接 5.1.1 技术要求 铆钉孔的直径 孔的间距极限偏差和边距极限偏差 沉头环槽铆钉锪窝时，窝与孔轴线的同轴度（如图5-1所示） 铰孔后，孔边和窝柱相交线制倒角或倒圆(如图5-2所示) 沉头窝的角度和深度 钉套成型后不得松动 允许铆钉头与结构件之间不完全贴合

  4. 图5-3 环槽铆钉光杆部分的长度 (a)不加垫圈的光杆长度 (b)加置垫圈的光杆长度 5.1 环槽铆钉的铆接 5.1.2 铆钉长度的选择 环槽铆钉的长度（按公式5-1计算），如图5-3所示 环槽铆钉的光杆只允许凸出夹层的长度为≤1.0mm，不允许凹入。 拉铆型环槽铆钉的长度按公式(5-2)选取。 镦铆型环槽铆钉的长度按公式(5-3)选取。

  5. 5.1 环槽铆钉的铆接 5.1.3 铆接工艺过程 优先选用风钻铰孔 用夹层厚度尺检查夹层厚度核准铆钉的长度 图5-4 用夹层厚度尺测量夹层厚度

  6. 2 镦铆过程（如图5-6） 图5-5 拉铆型环槽铆钉施铆过程 图5-6 镦铆型环槽钉铆接施铆过程 (a)放钉和钉套 (b)铆钉拉入孔中 (c)拉铆型成镦头 (d)尾杆拉脱退出拉枪 (e)检查镦头质量 (a)放钉和钉套 (b)冲头和顶把对准铆钉 (c)形成镦头 (d)完成铆接 5.1 环槽铆钉的铆接 1 拉铆过程（如图5-5）

  7. 环槽铆钉钉头与结构贴合面不贴，有斜间隙 环槽铆钉拉不进孔中 沉头环槽铆钉凹凸不平，沉头没有填满沉头窝，产生斜间隙 用检验样板检查镦头不符合要求，触角未触及环槽铆钉 钉套与结构不贴合，有斜间隙 5.1 环槽铆钉的铆接 5.1.4 环槽铆钉铆接常出现的故障及排除方法

  8. 拆钉套 锉掉毛刺 冲出钉杆 图5-8 拆套钳 图5-9 空心铣刀 图5-7 环槽铆钉的分解过程 5.1 环槽铆钉的铆接 5.1.5 铆钉的分解

  9. 用样板的过端检查钉杆 用样板的过端检查钉杆 图5-11 用样板止端检查镦头质量 图5-10 用样板过端检查钉杆质量 (a)合格 (b)不合格 (a)合格 (b)不合格 5.1 环槽铆钉的铆接 5.1.6 质量检测

  10. 拉枪头部要保持垂直于工件表面 功率及拉枪头必须符合铆钉的规格和形状要求 铆钉插入或打入孔内的动作，必须轻而稳 开始拉铆时要将拉枪头部推到底并稳稳地把好拉枪 拉铆完的铆钉，如果钉头与构件不靠合，绝不允许再将钉头打靠 钢的环槽钉铆接时，必须将拉枪的压力调节阀调到高压位置 选择适宜的铆卡 防止钉杆断时由于拉枪回弹而磕伤、碰伤工件 用夹层厚度尺检测铆接件的夹层厚度 5.1 环槽铆钉的铆接 5.1.7 环槽铆钉铆接操作要领和注意事项

  11. 抽芯铆钉电动枪 抽芯铆钉 5.2 抽芯铆钉的铆接 抽芯铆钉的铆接属单面铆接。铆钉的种类较多，目前常用的主要有国产的拉丝型HB5844～HB5893抽芯铆钉和国外的鼓包型，如美国CHERRYMAX公司的CR3000系列抽芯铆钉。

  12. 技术要求 孔的间距和边距极限偏差 芯杆和锁环应平整（见图5-12） 铆接后锁环的位置（见图5-13） 位于气动外缘表面的芯杆 镦头的最小直径(见表5-5) 钉套不允许有开裂和裂纹，锁环不允许有松动现象 图5-12 铆接后芯杆断槽处光滑台肩的位置 图5-13 铆接后锁环的位置 5.2 抽芯铆钉的铆接 5.2.1 拉丝型抽芯铆钉的铆接 铆钉孔的直径、极限偏差、圆度及表面粗糙度见表5-3

  13. 铆钉长度的选择 铆接工艺过程 铆钉孔的加工 选用合适的拉铆枪、拉头或转接器 施铆的工艺过程如图5-16所示 图5-14 测量夹层厚度 图5-15 变厚度夹层测量基准 5.2 抽芯铆钉的铆接 5.2.1 拉丝型抽芯铆钉的铆接

  14. 铆接工艺过程 5.2 抽芯铆钉的铆接 5.2.1 拉丝型抽芯铆钉的铆接 (a) (b) （c) (d) (e) (f) 图5-16 拉丝型抽芯铆钉铆接工艺过程 (a)放钉 (b)将芯杆放入钉套 (c)继续抽拉芯杆，开始压入锁环 (d)压入锁环 (e)芯杆被拉断，完成拉铆 (f)铣平芯杆

  15. 技术要求 孔的间距和边距极限偏差 沉头铆钉窝与钉孔的中心应同轴 芯杆和锁环应平整（见图5-17） 钉套不允许裂纹，锁环锁紧要牢靠，且不允许松动 图5-17 芯杆断槽台肩相对钉套的凸凹量 5.2 抽芯铆钉的铆接 5.2.2 CR3000系列鼓包型抽芯铆钉的铆接 铆钉孔的直径、极限偏差、圆度及表面粗糙度见表5-7

  16. 铆钉长度的选择 铆接工艺过程 采用钻、扩的方法制作铆钉孔 根据产品结构的可达性选用不同形状的拉头(如图5-19所示) 施铆的工艺过程如图5-20所示 (a)H701A-453 直拉头 (b)H763-456 偏距拉头 (c)H753-458 直角拉头 图5-19 拉头 图5-18 夹层厚度测量 (a)凸头钉孔的测量 (b)沉头钉孔的测量 (c)压沉头窝钉孔的测量 5.2 抽芯铆钉的铆接 5.2.2 CR3000系列鼓包型抽芯铆钉的铆接

  17. 铆接工艺过程 铆接工艺过常见故障及排除方法 铆钉的分解 图5-21 铆钉的分解 (a)用小钻头钻中心孔 (b)用同芯杆直径相同的钻头钻屑芯杆 (c)冲出芯杆 (d)用同钉套直径相同的钻头钻钉头 (e)冲掉钉头 (f)冲出钉套 芯杆拉出,松动 芯杆凹入钉套 (a) (b) (c) (d) 钉套头与结构件接触面有间隙 钉套头与沉头窝产生斜间隙 图5-20 鼓包型抽芯铆钉铆接工艺过程 (a)放入铆钉 (b)将芯杆拉入钉套 (c)继续拉芯杆剪切环被剪切 (d)压入锁环，形成镦头 5.2 抽芯铆钉的铆接 5.2.2 CR3000系列鼓包型抽芯铆钉的铆接

  18. 螺纹空心铆钉孔的直径及其极限偏差见表5-10 制出深为0.2mm的45°倒角 镦头直径见表5-11 (a) (b) (c) (d) 图5-22 螺纹空心铆钉的施铆过程 5.3 螺纹空心铆钉的铆接 5.3.1 技术要求 5.3.2 铆钉长度的选择 5.3.3 铆接工艺过程

  19. 将铆钉安装于抽钉工具上 将铆钉穿入孔中 工作头应垂直且紧贴结构件的表面 安装螺栓 图5-24 螺纹空心铆钉抽钉钳 (a)抽钉钳 (b)长柄抽钉钳 图5-23 螺纹空心铆钉在抽钉工具上的安装 (a)通孔螺纹空心铆钉的安装 (b)盲孔螺纹空心铆钉的安装 5.3 螺纹空心铆钉的铆接 5.3.3 铆接工艺过程

  20. 技术要求 铆钉孔的直径与铆钉直径相同 (见表5-12） 铆钉不应转动的扭矩值见表5-13 孔的间距和边距极限偏差 螺纹抽芯高抗剪铆钉铆接后螺钉断面凹凸量（见图5-25） 螺纹抽芯高抗剪铆钉铆接后镦头环圈的形状（见图5-26） 图5-26 螺纹抽芯高抗剪铆钉铆接后镦头环圈的形状 (a)喇叭形 (b)双喇叭形 (c)未形成喇叭形 (d)偏喇叭形 (e)反喇叭形 图5-25 螺纹抽芯高抗剪铆钉铆接后螺钉断面凹凸量 5.4 高抗剪铆钉的铆接 5.4.1 螺纹抽芯高抗剪铆钉的铆接

  21. 铆钉长度的选择(见表5-27） 铆钉长度的选择(见表5-27） 制孔的方法（见表5-14) 螺纹抽芯高抗剪铆钉铆接所使用的工具 施 铆 螺钉尾杆的断裂口应露出钉套面，不允许凹入 涂润滑脂 将螺钉尾杆凸出部分铣平或打磨掉 铆钉头与铆接件之间的单面间隙 用定力扳手或定力解锥按规定扭矩值抽检铆接连接力 六角头铆钉施铆和120°沉头铆钉施铆 制孔应保证孔的垂直度，孔与窝壁光洁无毛刺和其他缺陷 试铆 转接头应垂直且贴紧工件表面(如图5-28所示) 涂H06—2环氧锌黄底漆 图5-27 铆钉长度的选择 夹钳或其他工具将尾杆剪断 图5-28 螺纹抽芯高抗剪铆钉铆接工具转接头位置 5.4 高抗剪铆钉的铆接 5.4.1 螺纹抽芯高抗剪铆钉的铆接

  22. 技术要求 铆钉孔的直径、公差带 环圈的任何方向不允许起鼓包(如图5-31所示) 光杆凸出夹层的伸出量 （见图5-29） 铆钉镦头应呈馒头形，其尺寸（见表5-15） 镦头环圈相对钉杆的位置（见图5-30） 图5－31 带压边、鼓形的镦头形状 (a)带压边的镦头 (b)带鼓形的镦头 图5-29 光杆凸出夹层的伸出量 图5-30 镦头环圈相对钉杆的位置 5.4 高抗剪铆钉的铆接 5.4.2 镦铆型高抗剪铆钉的铆接

  23. 铆钉长度的选择(见图5-29） 施铆（见图5-32) 常见故障及排除方法 (见表5-16) 铆钉的分解方法 冲击法(如图5-33所示) 钻击法(如图5-34所示) 环圈拆除法 环圈劈开法 (a) (b) (c) (d) 图5-32 镦铆型高抗剪铆钉的施铆过程 (a)放铆钉和环圈 (b)将模腔对准铆钉头，并用顶把顶住 (c)施铆 (d)铆完成型 图5-33 冲击法分解镦铆型高抗剪铆钉 图5-34 钻击法分解镦铆型高抗剪铆钉 5.4 高抗剪铆钉的铆接 5.4.2 镦铆型高抗剪铆钉的铆接

  24. 5.5.1 技术要求 应力波铆接（见图5-36） 铆钉孔直径及其偏差见表（5-17） 镦头尺寸（见表5-18） 锤铆法 压铆法 热铆法(见图5-35） 硬度高 难以形成镦头 由于钛合金 在常温下铆接 故宜采用热铆 钉杆膨胀量小 塑性差 易产生裂纹 图5-36 应力波铆接器结构示意图 1一手柄 2一后盖 3一简体 4一内环 5一前盖 6一铆模 7一调制器 8一接地角片 9一圆销 10一次波线圈 11一线圈 12一减振橡皮 13一铝板 14一弹簧 15一充电开关 16一放电开关 图5-35 热铆器结构示意图 5.5 钛合金铆钉的铆接 5.5.2 铆钉长度的选择 5.5.3 铆接工艺方法

  25. 定期检查 定期更换 所使用的拉枪、拉头、冲头等应无故障且在合格期内 接铆枪的气源 拉枪轴线不可对准人 5.6 工具设备的使用和维护
